Система VapoChill, как и любая другая на основе фазового перехода, состоит из четырех основных деталей. Пятая деталь - блок управления и мониторинга, именуемый ChillControl.

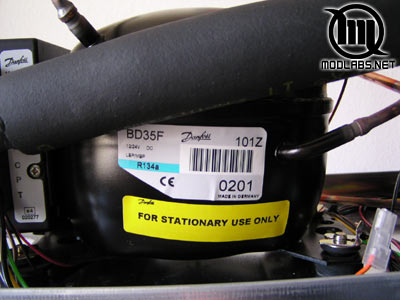

1. Компрессор. Asetek используют компрессоры производства одного из мировых лидеров этой индустрии, компании Danfoss. В VapoChill XE установлен компрессор модели BD35F. Компрессоры подобной конструкции считаются наиболее совершенными на сегодняшний день: он питается от линии 12В и способен менять обороты в широких пределах. Стандартный газ, заправляемый в BD35F, это R134A (используемый в VapoChill SE и PE, равно как и в nVENTIV Mach II). Однако для создания XE, компания Asetek отбирает лучшие экземпляры этой модели компрессора, тестирует их, и заправляет систему более эффективным газом R404A. За счет этого и достигается более высокая производительность VapoChill XE.
Фактически, все три модели Asetek отличаются лишь используемым компрессором и газом.

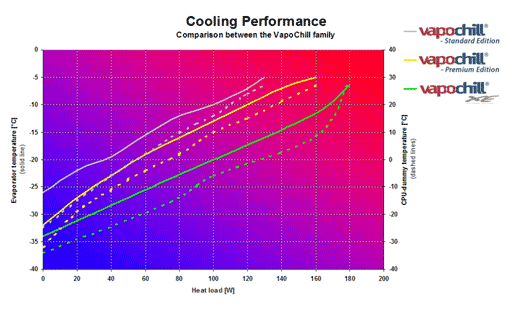

* Под мощностью в данном случае подразумевается максимальная рассеиваемая мощность охлаждаемого элемента, при котором его температура будет на уровне -5С.

Для тех, кто хотел бы узнать о разнице между R134A и R404A, вкратце опишу их.
R134A это хладагент с температурой кипения -26.1C при атмосферном давлении. При том же давлении, R404A закипает при -46.6С, что повышает эффективность работы системы. R404A является смесью трех газов,
R125 (44%), R143A (52%) и собственно R134A (4%). Оба хладагента используют синтетическое масло, поэтому перезаправка компрессора не создает проблем.

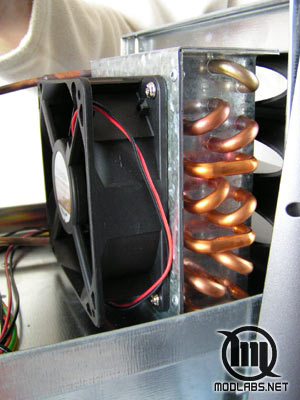

2. Конденсер. Используется медный конденсер размером 14х14 см. Внешне сильно напоминает медные радиаторы от Aucma CoolRiver или KoreaIcom, для тех, кто их видел. Судя по нестандартным размерам - явно изготавливался на заказ для таких систем. Любопытно, что и VapoChill, и Prometeia используют идентичные конденсеры.

3. Капиллярная трубка. Ну тут уж без комментариев;)

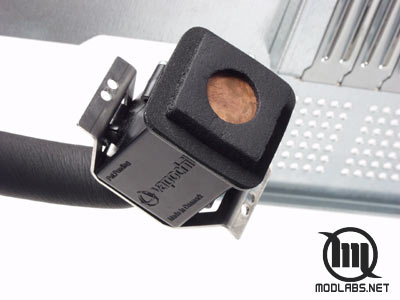

4. Испаритель. Об этой работе датских инженеров можно долго спорить. Несомненный ее плюс - компактность и простота установки. А вот из-за небольшого внутреннего объема производительность системы несколько ниже. В любом случае, испаритель системы VapoChill представляет из себя тщательно продуманную конструкцию. В этом можно убедиться, просто посмотрев на схему его устройства, приводимую производителем.

Испаритель идентичнен для всех версий VapoChill, но в комплекте с системой идет так называемый CPU-Kit, то есть набор для установки испарителя на определенный сокет. На сегодня есть версии для Socket A и Socket 478, в январе в продаже появится CPU-Kit для Socket 754/939/940 под новые процессоры AMD. Модульность конструкции позволяет, купив однажды систему VapoChill, в случае апгрейда с переходом на другую платформу не менять систему целиком, а всего лишь приобрести необходимый CPU-Kit, по стоимости аналогичный воздушным кулерам для процессора.

Теплоизоляция реализована традиционными неопреновыми трубками и пластинами. В комплект CPU-Kit также входит один или два 4Вт нагревательных элемента. Они наклеиваются на процессор и материнскую плату (с обратной стороны) и выделяя тепло, дополнительно препятствуют появлению конденсата. Эффективность системы от включения нагревателей падает всего на пару градусов, но стабильность значительно повышается, поэтому производитель не рекомендует отключать нагреватели.

Необходимое охлаждение обеспечивается:

• Одним 120мм вентилятором Sunon KDE1212PMB3-6A (84CFM) на вдув, установлен за конденсером;
• Аналогичным вентилятором на выдув в задней части корпуса;
• 80мм вентилятором Sunon на вдув, сбоку напротив блока электроники компрессора.

В двух обычных версиях, SE и PE, установлен только 120мм вентилятор на конденсере. Но повышенная нагрузка на компрессор, приводящая к его усиленному нагреву, потребовала более серьезного обдува.

5. ChillControl rev. 2.0. Вся электронная начинка системы размещена на одной печатной плате блока управления и мониторинга ChillControl. На плате находятся:

• Индикатор из четырех семисегментных светодиодов
• Разьемы питания для компрессора и материнской платы
• Набор коннекторов для вентиляторов, термосенсоров и нагревательных элементов
• Коннекторы Power и Reset
• Коннектор для коммуникационного COM-кабеля, позволяющий управлять параметрами работы системы

Во всех VapoChill XE установлен блок ChillControl новой ревизии 2.0, с более удобным размещением разьемов.

Фактически, VapoChill XE представляет из себя VapoChill SE, заправленный более эффективным хладагентом и с двумя дополнительными кулерами. И в качестве внешнего проявления: корпус черного цвета с боковым окном в стандартной комплектации.
