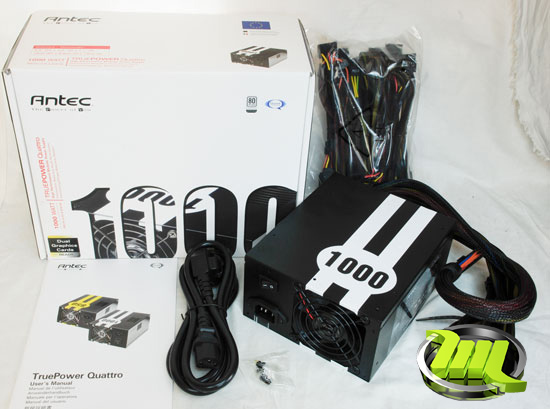

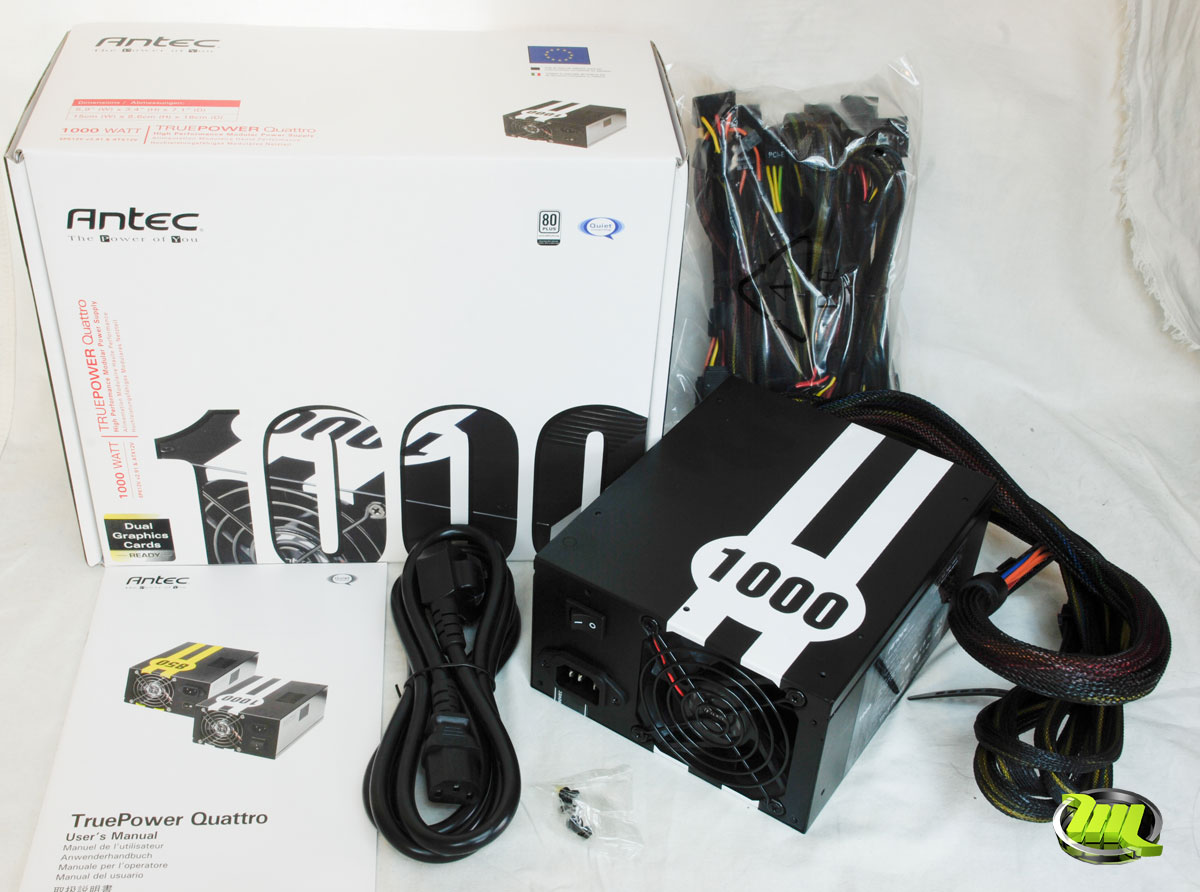

Симпатичная коробка белого цвета небольших размеров, но содержит внутри себя все необходимое для подключения и использования. С блоком питания поставляется комплект модульных разъемов, сетевой кабель, 4 винтика черного цвета и брошюра с техническими спецификациями.

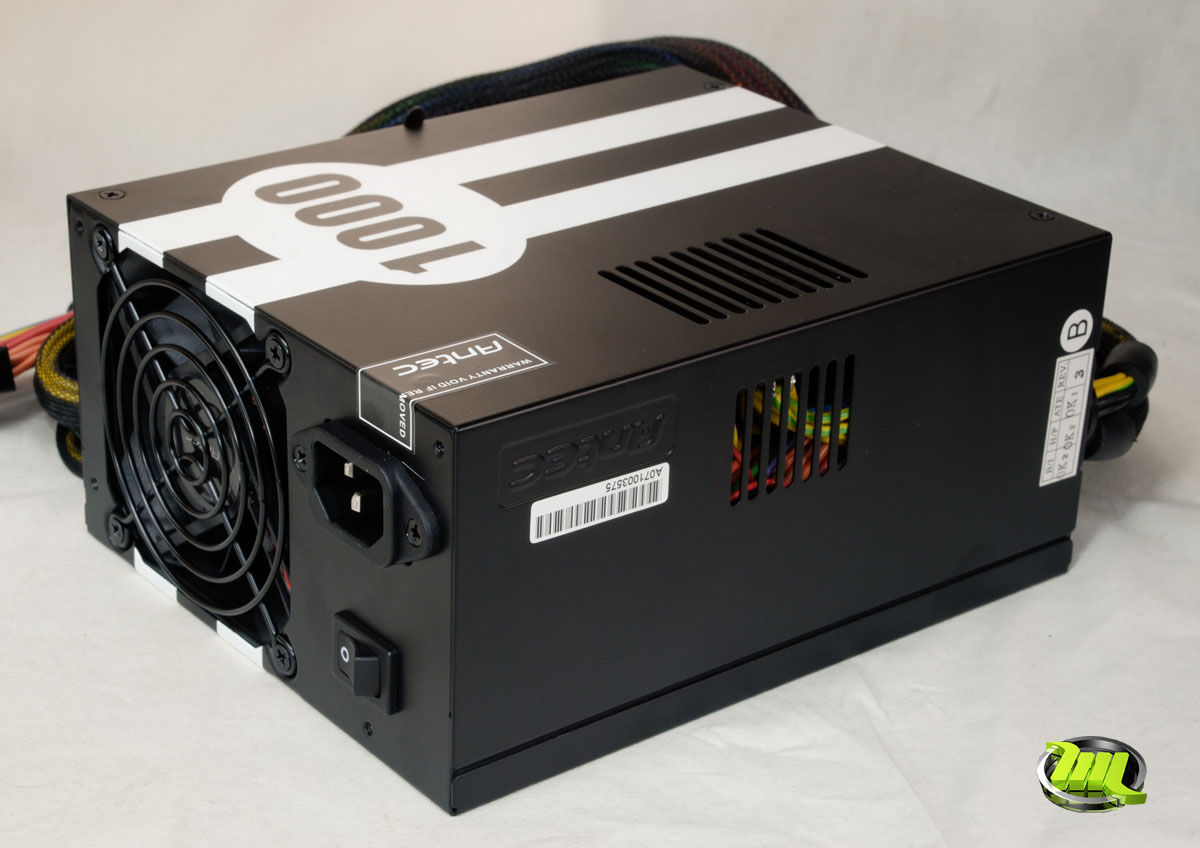

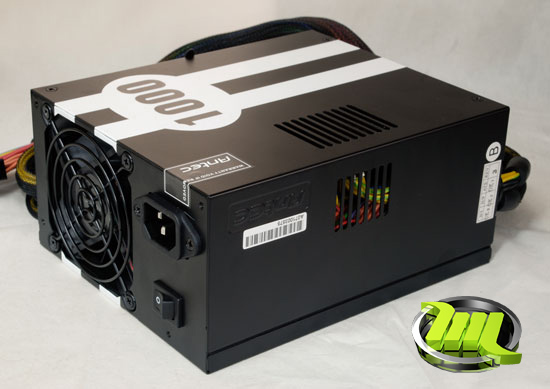

Cам блок немного увеличенной длины окрашен черной матовой краской и украшен декоративными полосами с надписью 1000. Дизайнер корпуса блока наверняка подсмотрел идею у автомобилистов, и свою задачу сделать блок заметным среди массы серых коробочек он выполнил успешно :).

Охлаждается начинка блока питания одним вентилятором типоразмера 80х80х25мм, что довольно часто встречается среди моделей с мощностью свыше 1 кВт. Также на стенах корпуса имеется перфорация и соты на внутреннем торце. Вентилятор БП ориентирован на выдув воздуха наружу.

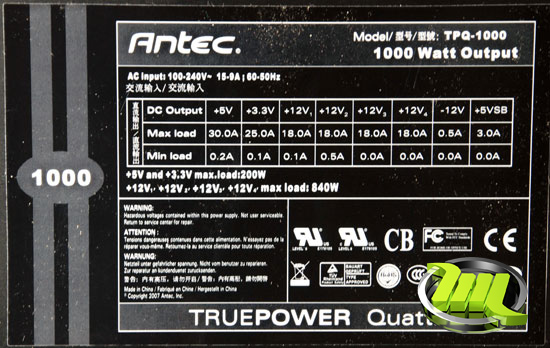

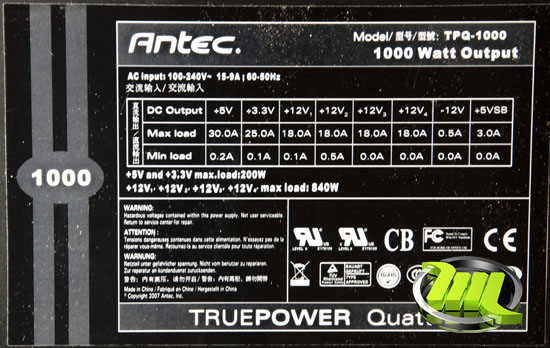

Наклейка с параметрами гласит нам о наличии 4 виртуальных каналов +12В, с током каждого до 18А, а также указаны минимальные токи для нормальной работы блока питания, что довольно редко встречается среди производителей. Максимальная мощность по низковольтным каналам (+5 и +3.3В) допустима до 200Вт, а +12В выдерживает до 840Ватт нагрузки. Как известно Antec сам разрабатывает и производит большинство своих блоков питания.

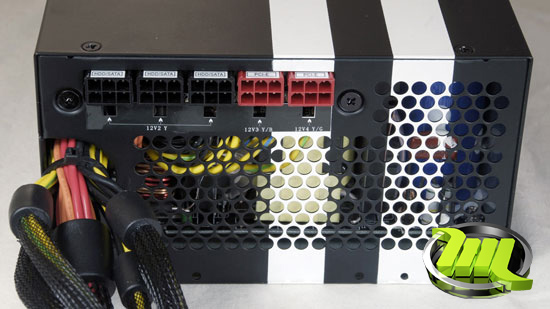

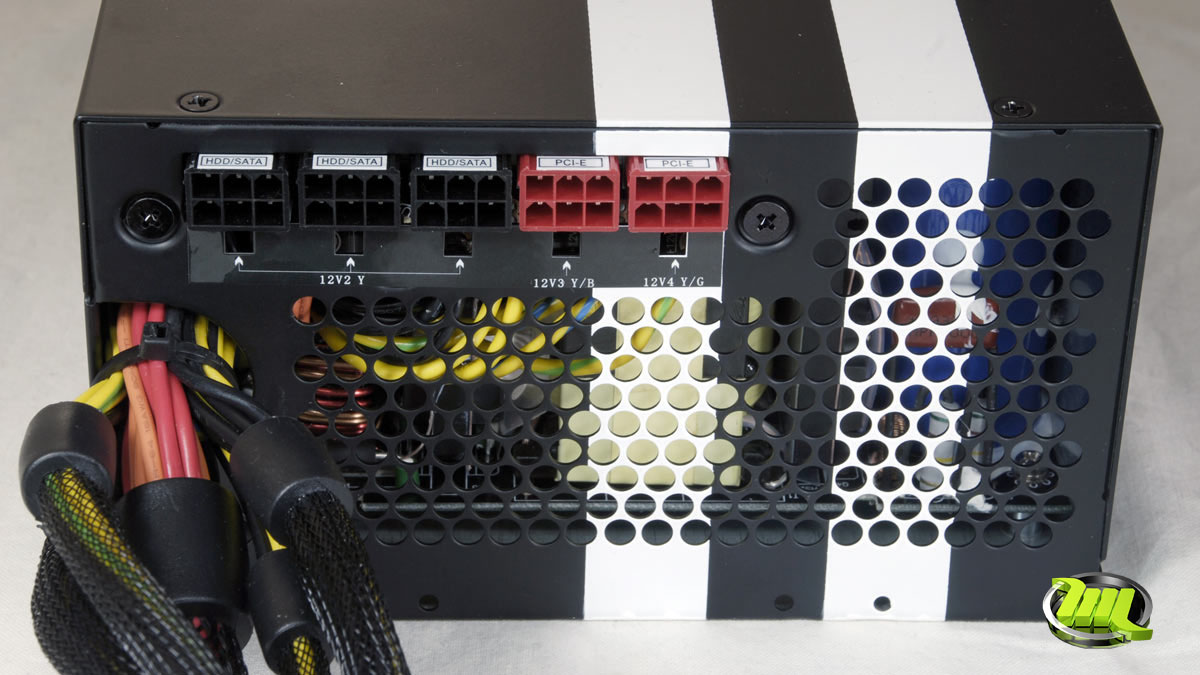

Также на задней части имеется 5 разъемов для подключения отстегиваемых кабелей питания видеокарт (до двух PCI-E разъемов) и накопителей и периферии, помимо имеющихся основных несъемных кабелей.

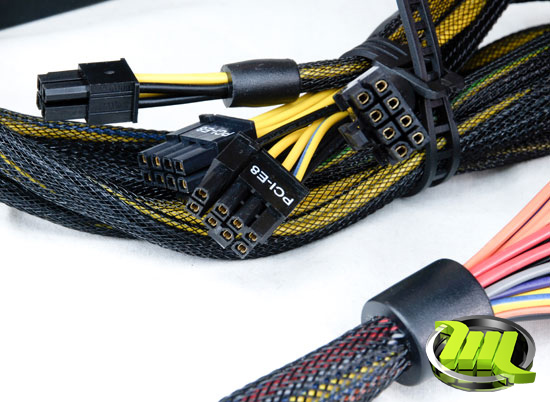

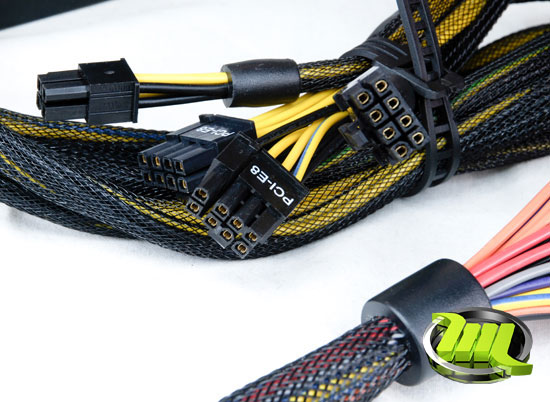

Каждый кабель убран в нейлоновую оплетку, а также имеет ферритовое колечко возле разъемов к потребителям. Кабели для видеокарт имеют 8-контактные разъемы с отстегиваемой частью, для сохранения совместимости с старыми 6-контактными разъемами.

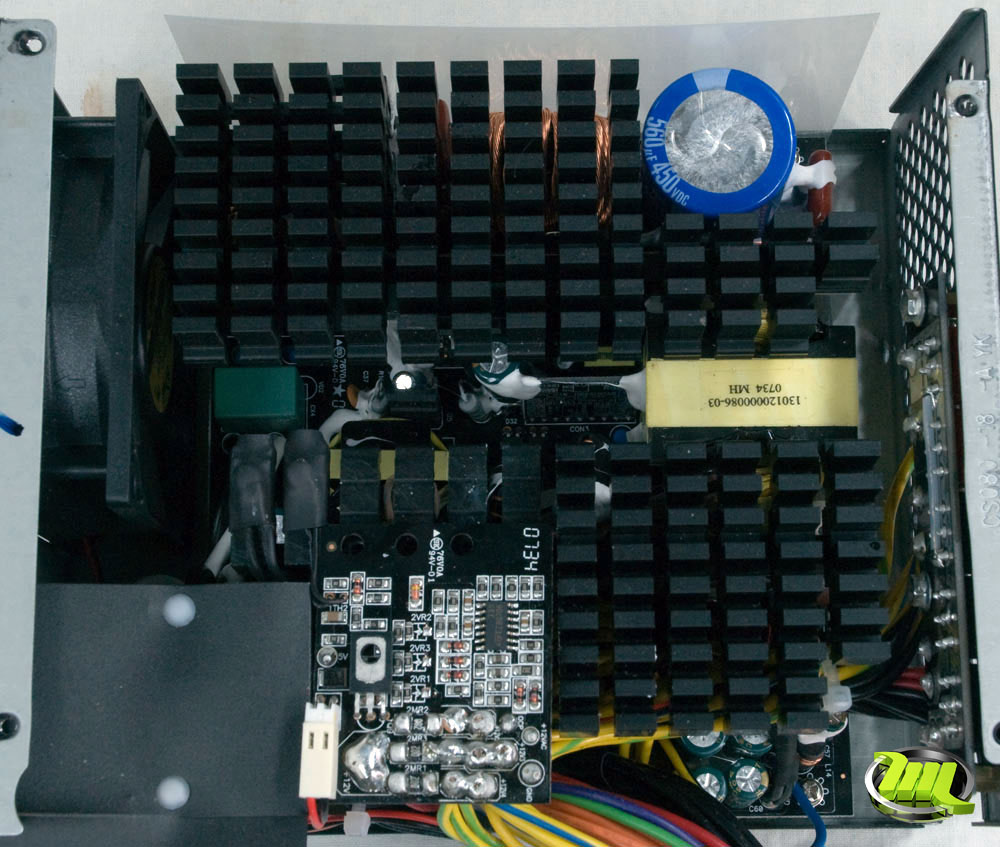

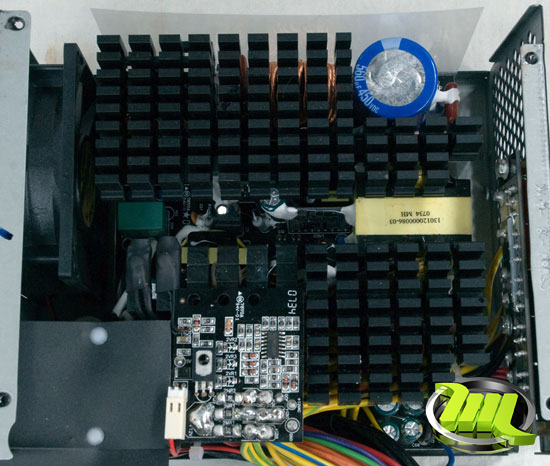

Как и все другие источники питания подобного класса, имеется активный корректор коэффициента мощности, а его массивный дроссель PFC намотан многожильным проводом, также применен один конденсатор с номинальной емкостью 560мкФ при напряжении работы 450В, две диодные сборки установленные на собственных небольших радиаторах с колечками из феррита на выводах. Блок использует один силовой трансформатор, помимо маленьких трансформаторов для дежурного напряжения. Большинство внутреннего пространства внутри блока питания занято массивными анодированными радиаторами из алюминия.

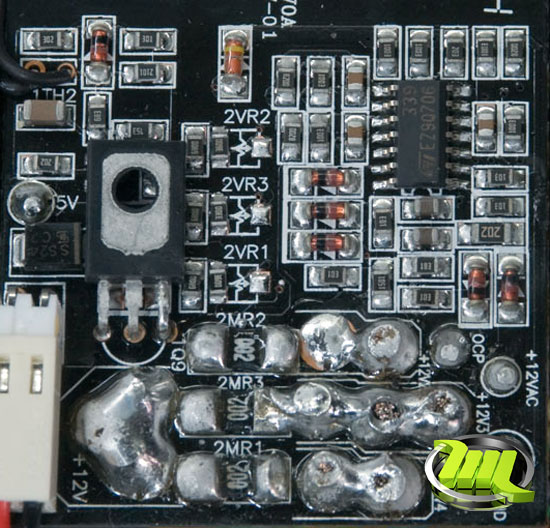

На одном из радиаторов смонтирована дочерняя платка с контроллером оборотов вентилятора и шунтами для канала +12В. Шунты служат для разделения канала на виртуальные и замера тока потребления по каждой из разделенных линий. В выходных цепях фильтрации используются конденсаторы с расширенным температурным диапазоном до +105°С.

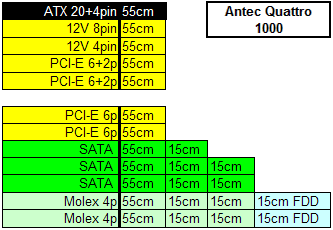

К сожалению, из-за плотности монтажа и необходимости сохранения товарного вида разглядеть маркировку полупроводниковых диодов и транзисторов не представилось возможным. Блок оснащен следующими кабелями, включая отключаемые. Вполне достаточно для подключения практически любой конфигурации.
