Давно в нашей кузнице не было австрийских вентиляторов Noctua, а ведь мы их так любим. И не только за то, что это частый гость у нас, но и за то, что они стоят в ряду самых качественных вентиляторов. И сегодня как раз настал тот день, когда совы снова мелькнут на страницах нашего ресурса, а ещё и не одни, а со сменными перьями.
Это будут уже знакомые нам вентиляторы линейки industrialPPC, но хочу отметить, что это будут вышедшие недавно 24 вольтовые модификации 120 и 140 мм вентиляторов. Те вентиляторы серии industrialPPC, что мы тестировали, были хороши, но они все-таки именно индустриальные, для тихих систем пока они не подходят, а ведь черные совы выглядят очень круто. И сегодня мне очень интересно проверить, остались ли старые проблемы с шумом на низких оборотах в обновлённой 24V линейке, которая может дружить с 12V напряжением.
Упаковка и комплектация

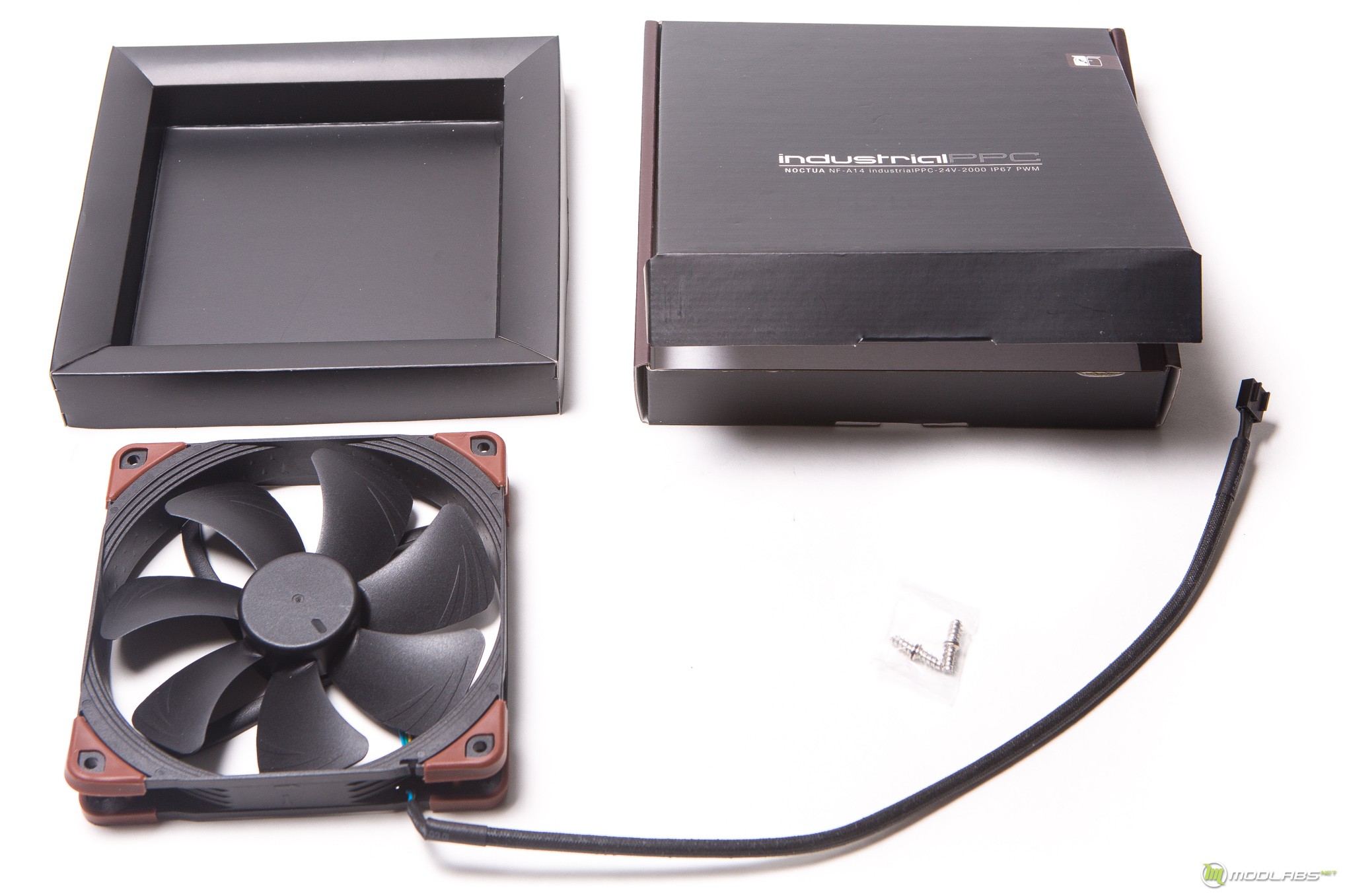

В плане упаковки и комплектации нет никаких изменений, это всё та же чёрная коробка, внутри которой находится картонная рамка, позволяющая транспортировать вентиляторы в более комфортных условиях, предотвращая их повреждения. А в плане комплекта тут всего четыре винта для установки вентилятора в посадочное место.
На оборотной стороне упаковки расположена наклейка с описанием кратких технических характеристик каждой модели.
Ниже приведена таблица технических характеристик всех участников тестирования:
|
Модель |
||||
|
Размер |
140x140x25 мм |
140x140x25 мм |
120x120x25 mm |
120x120x25 mm |
|
Коннектор |
4-pin PWM |
4-pin PWM |
4-pin PWM |
4-pin PWM |
|
Длина провода |
400 мм |
400 мм |
400 мм |
400 мм |
|
Диаметр крыльчатки |
133 мм |
133 мм |
133 мм |
133 мм |
|
Диаметр ротора |
42 мм |
42 мм |
42 мм |
42 мм |
|
Подшипник |
||||
|
Геометрия крыльчатки |
Heptaperf™ |
Heptaperf™ |
||
|
Технология рамки |
||||
|
Скорость вращения 24V (+/- 10%) |
3000 RPM |
2000 RPM |
3000 RPM |
2000 RPM |
|
Скорость вращения 12V (+/- 10%) |
1800 RPM |
1100 RPM |
1600 RPM |
1050 RPM |
|
Скорость вращения, мин (PWM, +/-20%) |
800 RPM |
500 RPM |
750 RPM |
450 RPM |
|
Воздушный поток |
269,3 м³/час |
182,5 м³/час |
186,2 м³/час |
121,8 м³/час |
|
Уровень шума |
41,3 dB(A) |
31,5 dB(A) |
43,5 dB(A) |
29,7 dB(A) |
|
Уровень статического давления |
10,52 мм H2O |
4,18 мм H2O |
7,63 мм H2O |
3,94 мм H2O |
|
Потребляемая мощность, макс |
7,92 W |
2,4 W |
4,32 W |
1,56 W |
|
Ток, макс |
0,55 A |
0,1 A |
0,18 A |
0,07 A |
|
Напряжение |
24 V |
24 V |
24 V |
24 V |
|
Наработка на отказ |
> 150.000 h |
> 150.000 h |
> 150.000 h |
> 150.000 h |
|
Комплект поставки |
Fan |
Fan |
Fan |
Fan |
|
4 Fan Screws |
4 Fan Screws |
4 Fan Screws |
4 Fan Screws |
|
|
Гарантия |
6 years |
6 years |
6 years |
6 years |
|
Защита |
P67 |
IP67 |
P67 |
P67 |
|
Материал |
Fibre-glass reinforced polyamide |
Fibre-glass reinforced polyamide |
Fibre-glass reinforced polyamide |
Fibre-glass reinforced polyamide |
|
Тип мотора |
Внешний вид
В сегодняшнем обзоре примут участие следующие модели вентиляторов:
- NF-F12 industrialPPC-24V-2000 IP67 PWM
- NF-F12 industrialPPC-24V-3000 IP67 PWM
- NF-A14 industrialPPC-24V-2000 IP67 PWM
- NF-A14 industrialPPC-24V-3000 IP67 PWM
Никаких изменений во внешнем виде нет, вентиляторы также унаследовали все технологии своих премиальных прародителей NF-A14 PWM и NF-F12 PWM и чёрный цвет представленных ранее вентиляторов Noctua industrialPPC
Сейчас мы проведём краткий визуальный обзор, вспомним о технологиях, которые используют Noctua в данных моделях, и посмотрим на результаты тестирования.
Вентиляторов Noctua 140 мм Noctua industrialPPC 24V, всего две модели NF-A14 industrialPPC-24V-2000 IP67 PWM и NF-A14 industrialPPC-24V-3000 IP67 PWM. Визуально они друг от друга ничем не отличаются, разница только в максимальной скорости вращения 2000 и 3000 об/мин. Тип подшипника SSO2, он ставится в лучшие австрийские вентиляторы уже не первый год, в связке с трёхфазным мотором и так же благодаря функции PWM позволяет быть максимально тихим.
Черная крыльчатка несет на себе семь широких лопастей с насечками на концах, лопасти находятся под довольно острым углом, примерно 40 градусов, длина одной лопасти равна 45,5мм, диаметр самой крыльчатки равен 133мм. Теперь отдельно об этих насечках, это технология геометрии крыльчатки Flow Acceleration Channels. Реализуется она за счет трёх насечек на концах каждой лопасти. Задача этих насечек - предотвращение завихрений воздушного потока на концах лопастей, благодаря ним у вентилятора появляется более тихая работа на средних и высоких оборотах. А самое главное, это упорядочивание, фокусировка воздушного потока, что даёт более высокую производительность. Материал, который производитель использует, тоже отличается, во всей линейке industrialPPC используется fibre-glass reinforced polyamide.
Тут на фото пара NF-A14 industrialPPC-24V-2000 IP67 и пара NF-A14 industrialPPC-24V-3000 IP67. И как видите, разницы между ними нет.
Рамка вентиляторов так же не осталась без насыщения технологиями, она имеет ступенчатую структуру. Что позволяет улучшить аэродинамические свойства вертушки, позволяя облегчить переход от ламинарного потока к турбулентному. И тем самым, снизить шум на входе воздушного потока. Эта технология называется AAO (Advanced Acoustic Optimisation).
Толщина вентилятора равна 25мм, с одного из торцов расположена маркировка, свидетельствующая о присутствие класса защиты IP67. Присутствие данного класса защиты означает, что устройство полностью защищено от твердых тел (проникновения пыли), а также защищено от временного конденсата, или кратковременного погружения на глубину до 1м.

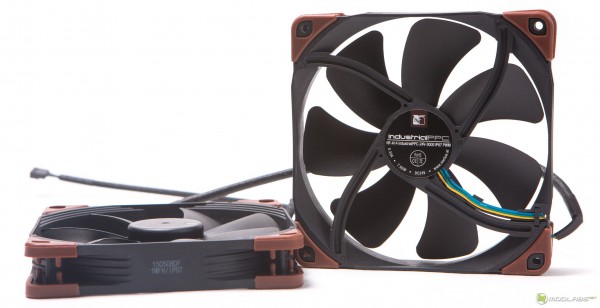

С обратной стороны вентиляторы отличаются друг от друга только маркировкой на наклейке.
Как и у праотцов, каждый вентилятор industrialPPC обладает антивибрационными резиновыми уголками, которые легко снимаются. Их задача снизить вибрацию во время работы вентилятора.
Теперь переходим к 120 мм моделям NF-F12 industrialPPC-24V-2000 IP67 PWM и NF-F12 industrialPPC-24V-3000 IP67 PWM, которые, как не сложно догадаться, являются мускулистым NF-F12.
В модельном ряду вентиляторов Noctua типоразмера 120 мм линейки industrialPPC 24V, так же, всего две модели NF-F12 industrialPPC-24V-2000 IP67 PWM и NF-F12 industrialPPC-24V-3000 IP67 PWM. Визуально отличий так же нет, разница только в максимальной скорости вращения 2000 и 3000 об/мин. Тип подшипника не изменен SSO2, который в связке с трёхфазным мотором и функции PWM позволяет быть ультра тихим.
Черная крыльчатка несет на себе семь широких остроконечных лопастей. Лопасти находятся под довольно острым углом, примерно 40 градусов, длина одной лопасти равна 36,5мм, диаметр самой крыльчатки равен 114 мм. Насечек на лопастях, которые отвечают за фокусировку воздушного потока как у модели A14 нет. Тут для этой задачи применяется другая технология Focused Flow, которая реализована с помощью 11 несущих, на которых расположен двигатель вентилятора. Они довольно толстые и расположены каждая под разным углом, и на каждой есть по три зубца. Материал, который производитель использует, тоже отличается, во всей линейке industrialPPC используется fibre-glass reinforced polyamide.
Тут на фото пара NF-F12 industrialPPC-24V-2000 IP67 PWM и пара NF-F12 industrialPPC-24V-3000 IP67 PWM. И как видите, разницы между ними нет.
Рамка 120мм вентиляторов имеет ступенчатую структуру, которая позволяет улучшить аэродинамические свойства вертушки, позволяя облегчить переход от ламинарного потока к турбулентному. И тем самым, снижает шум на входе воздушного потока. Эта технология называется AAO (Advanced Acoustic Optimisation).
Толщина вентилятора равна 25мм, с одного из торцов расположена маркировка, свидетельствующая о присутствие класса защиты IP67. Присутствие данного класса защиты означает, что устройство полностью защищено от твердых тел (проникновения пыли), а также защищено от временного конденсата, или кратковременного погружения на глубину до 1м.

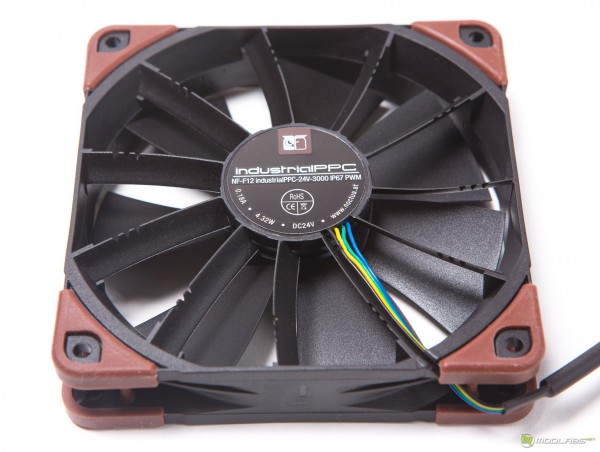

С обратной стороны вентиляторы отличаются друг от друга только маркировкой на наклейке.
Аксессуары Chromax
Недавно компания Noctua начала уделять больше внимания внешнему виду своих вентиляторов, с выпуском чёрных индустриальных вентиляторов многие ценители красоты и цветового баланса стали обращать свое внимание именно на них. Но на этом австрийцы не остановились, они выпустили целых два набора аксессуаров Chromax для своих вентиляторов. Аксессуары Chromax включают в себя антивибрационные гвозди для установки вентиляторов и прорезиненные уголки, которые спасают от вибраций, установленные вентиляторы.
Поставляется они в небольших бело- серых коробочках с коричневыми торцами изображением того что находится внутри и описанием с обратной стороны.
Внутри же находится поролоновая подкладка и сами аксессуары, всего есть шесть цветов: чёрный, зелёный, жёлтый, белый, красный, синий.

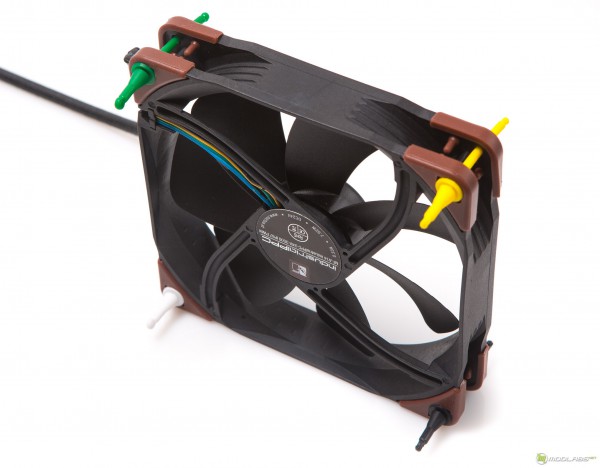

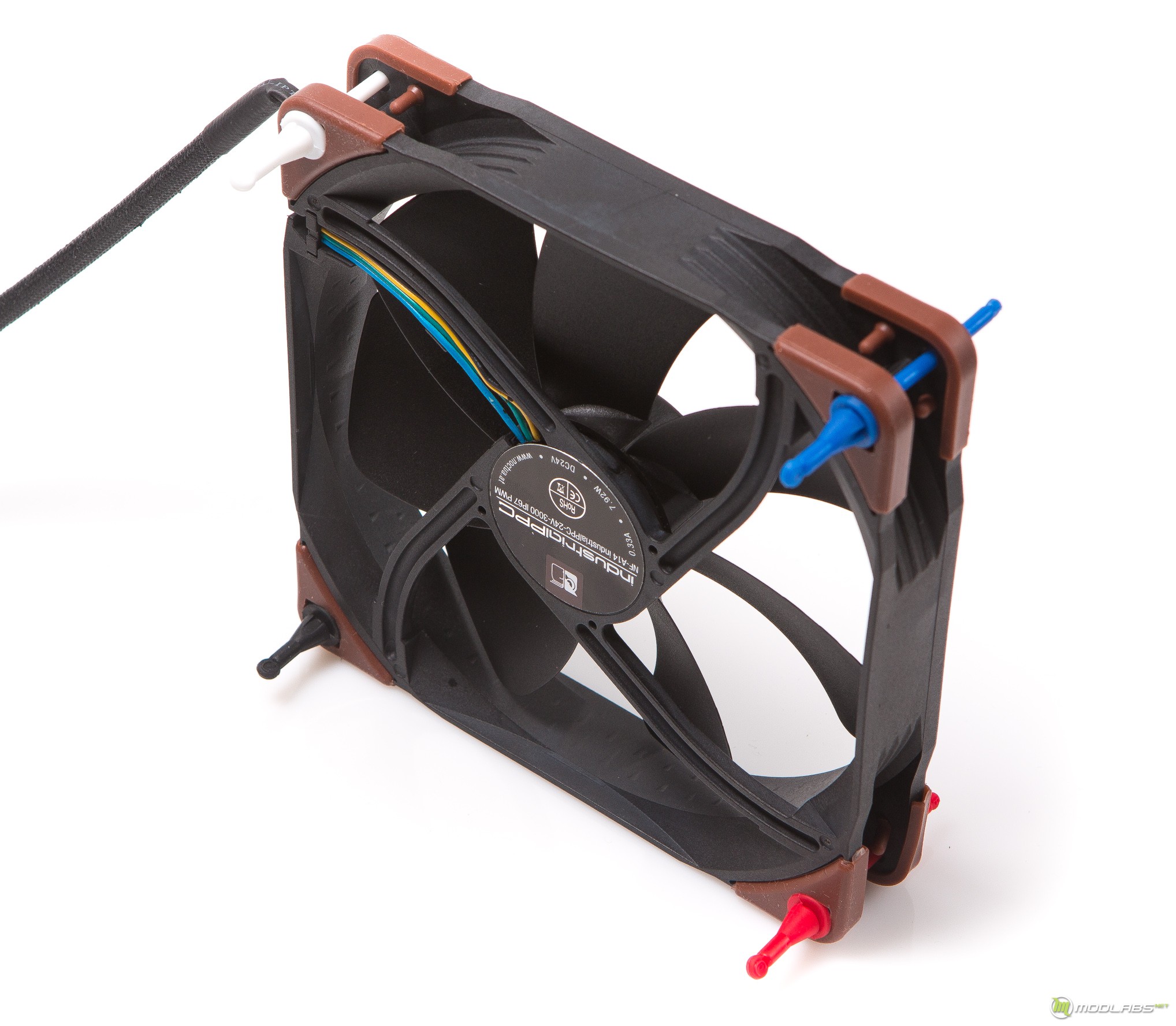

Предлагаю вам взглянуть на вентиляторы Noctua и аксессуары Chromax.
С помощью этих ставок можно вписать вентиляторы, любой проект, при этом подчеркнуть цветовую гамму выбранного проекта. Думаю, многие ценители красоты по достоинству оценят набор этих аксессуаров, но есть одно но, за них придётся заплатить, а ведь сама стоимость вентилятор + аксессуары вместе, выйдет довольно не скромной. Благо аксессуаров Chromax в коробке не на один, а на два вентилятора.
Тестирование
Управление скоростью работы вентиляторов industrialPPC происходило с помощью PWM контроллера материнской платы и программы ASUS Fan Xpert 2. При попытке управлять вращением крыльчатки путём изменения напряжения ниже 9v (1000-1200 об/мин) вентиляторы останавливались.
Методика тестирования
Тестирование уровня шума вентиляторов будет происходить на 280мм радиаторе Corsair H110/H100. Измерение уровня шума будет измеряться с помощью цифрового шумомера, с расстояния ~15см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 30,5-31дБ, данные ниже 33-34дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. Поскольку тестирование происходит на открытом стенде, то результаты уровня шума на отметке 35-37дБ в корпусе на расстоянии более 50см будут не заметны.
Результаты тестирования
В качестве противника для 120мм выступит NF-F12 industrialPPC-3000 IP67 PWM.
В качестве противника для 140мм выступит NF-A14 industrialPPC-3000 IP67 PWM.
Заключение
Что же мы имеем в итоге, протестировав вентиляторы industrialPPC 24V в контуре обычного ПК? По факту на 12 В, данные вентиляторы работают по аналогии с их премиальными собратьями. При работе от 12 В industrialPPC 24V могут развивать скорость на 40 % меньше заявленной. В отличие от industrialPPC 12V, герои сегодняшнего обзора имеют тихий подшипник, который на низких оборотах позволяет 24V вариациям быть очень тихими. Это именно то, чего не хватало предыдущей линейке.
Так же стоит понимать, что industrialPPC 12V созданы для высокой производительности именно на 12 В. Производительность эта может быть излишней для тихого ПК и человек, который покупает их, должен знать для чего они ему нужны. Благодаря выходу industrialPPC 24V нам энтузиастам, можно найти чёрную Noctua, которая будет действительно тихой.
Вентиляторы линейки industrialPPC 24V лично мне очень понравились. Интересное воплощение действительно проработанных и продуманных вертушек, осталось дождаться их розничной продажи. И конечно же будем надеяться на то, что стоимость будет сравнительно низкой.
