Данная модель поставляется в черном пластиковом боксе с ручкой для удобства транспортировки. В боксе обнаруживаем сам блок питания, комплект съемных выходных кабелей, сетевой шнур питания, два комплекта крепежных винтов, комплект пластиковых стяжек на липучках и инструкция по установке. Блок питание отвечает стандарту АТХ 12V v2.91 80Plus с поддержкой SLI и CrossFire.
Характеристики

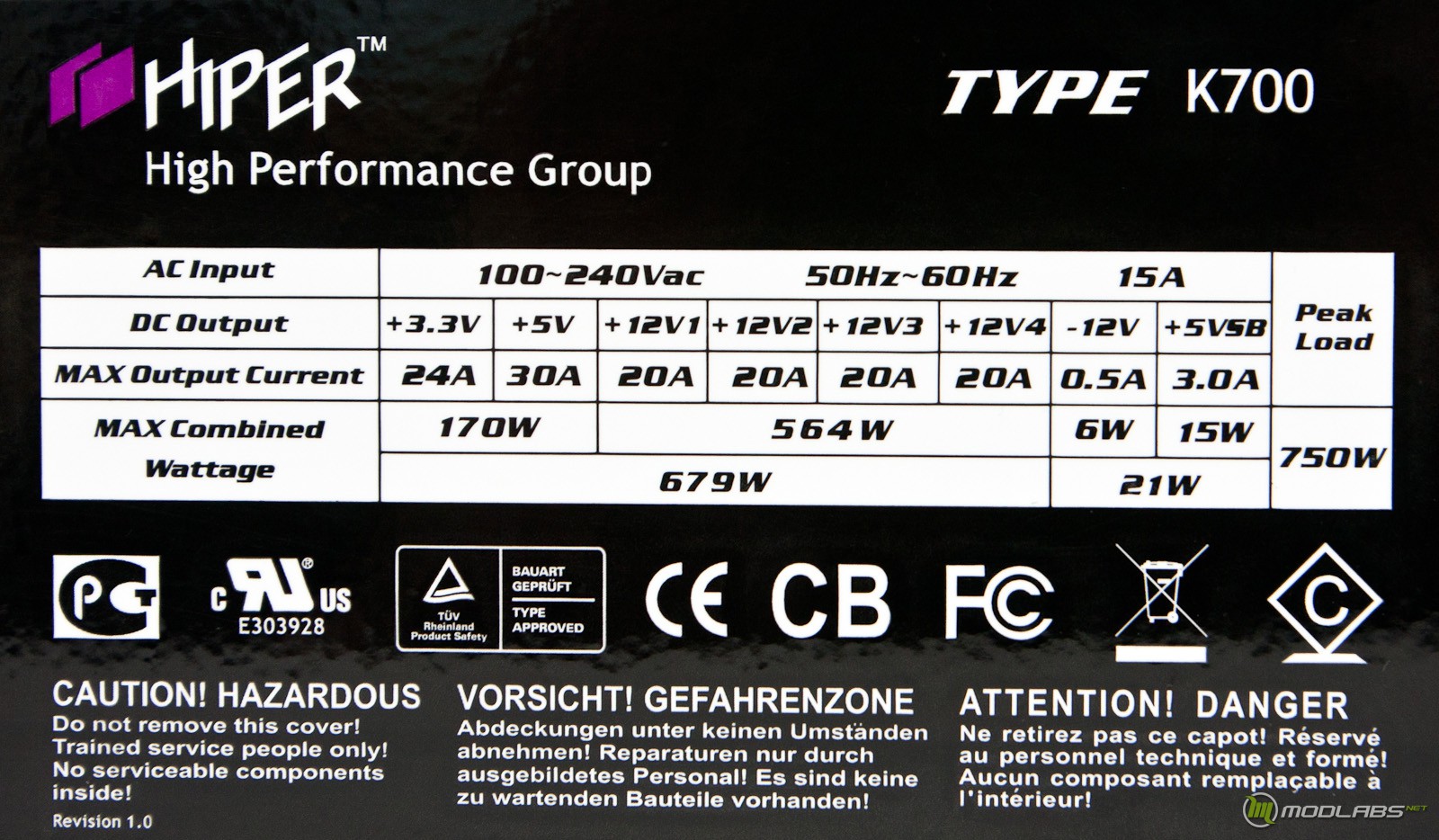

Все необходимые данные о параметрах блока питания указаны на корпусе блока:
Провода и разъемы
Блок питания имеет несъемные два кабеля питания процессора и кабель АТХ , выполненные проводниками с сечением 18AWG, все кабеля стянуты черной пластиковой сеткой. Кабеля питания видеоадаптеров и приводов модульные быстросъемные, это позволяет устанавливать их необходимое количество для оптимальной укладки и лучшей циркуляции воздуха внутри системного блока. Кабеля подключаются к специальным разъемам на задней панели блока питания.
Кабеля имеют следующую длину и количество разъемов:

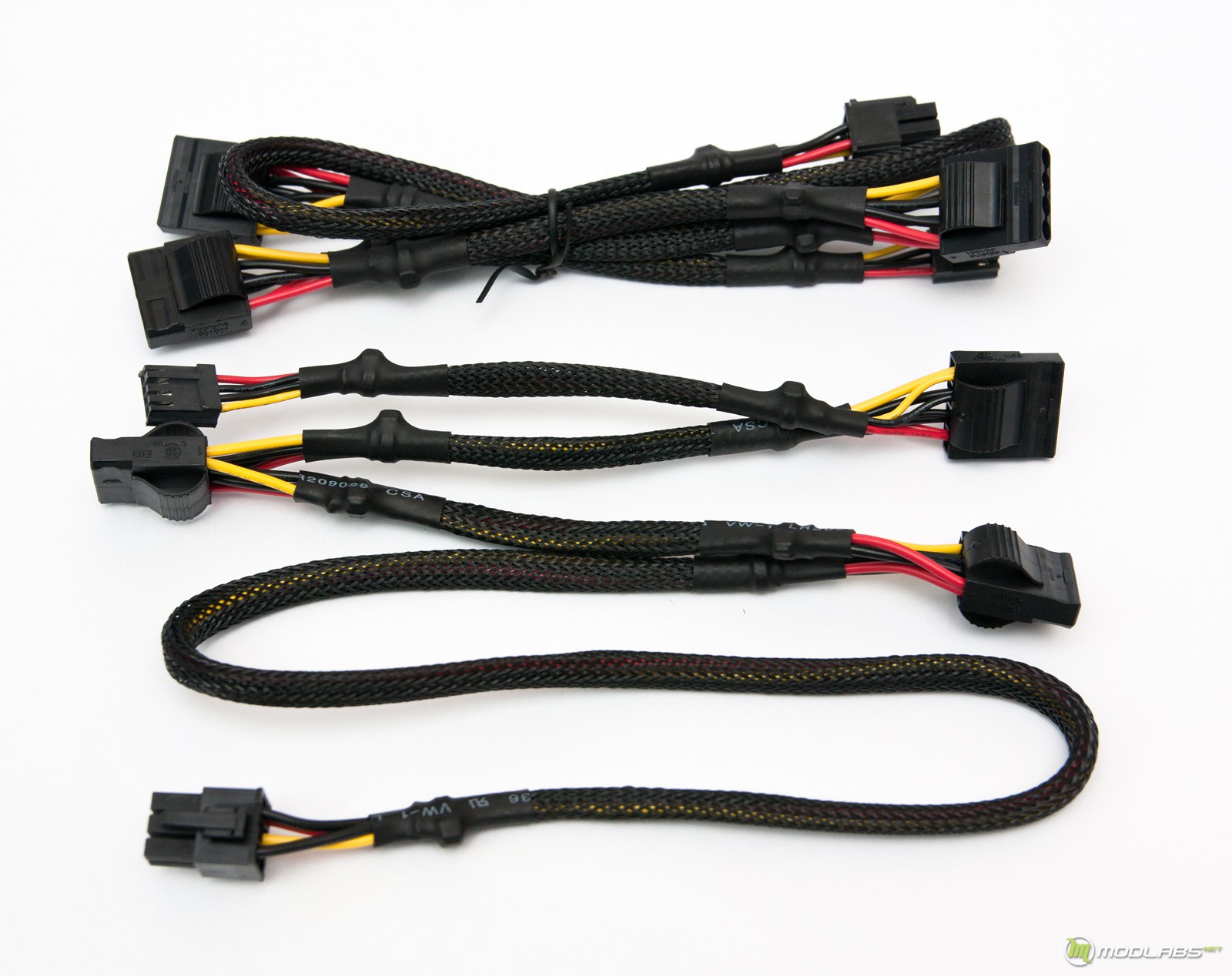

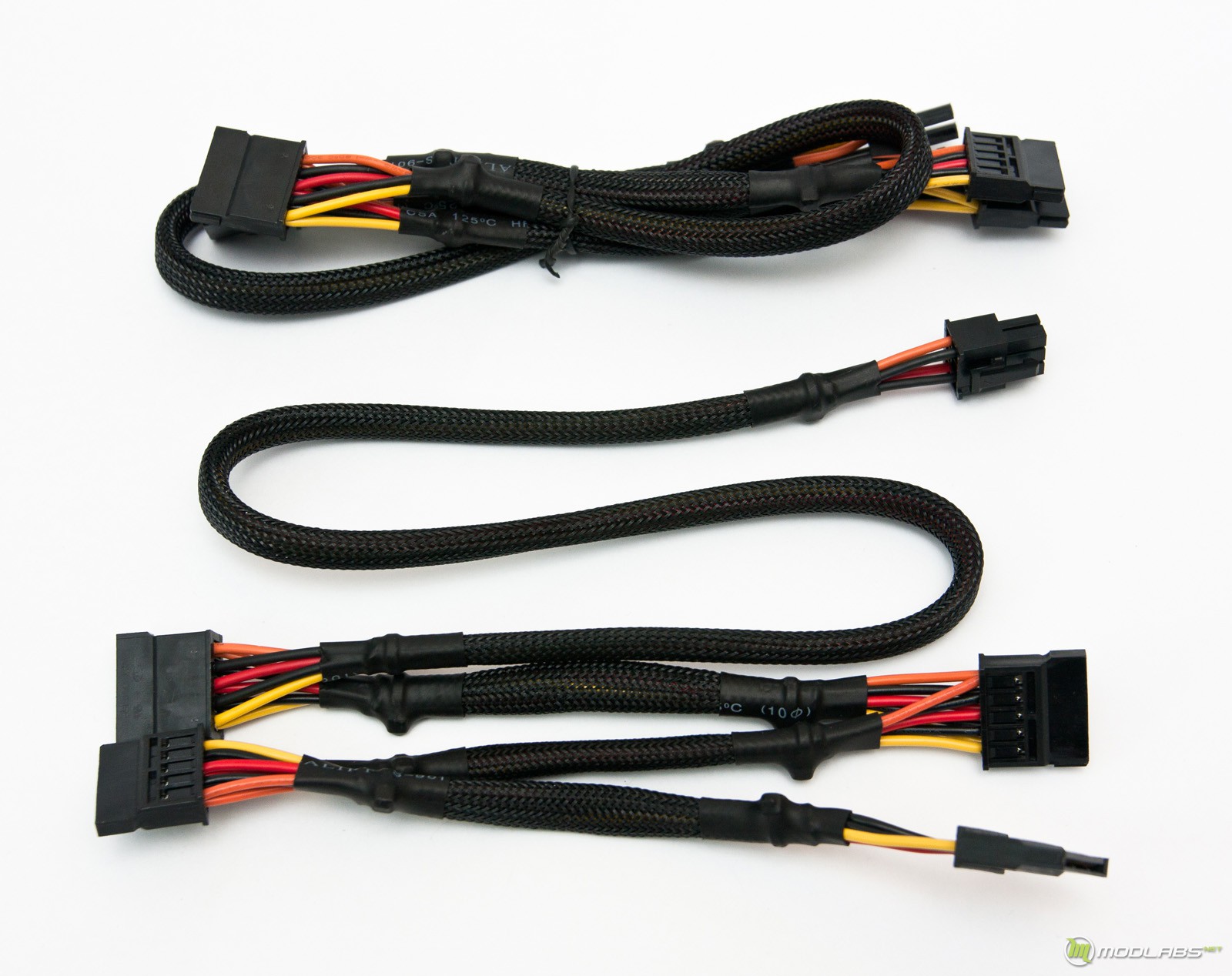

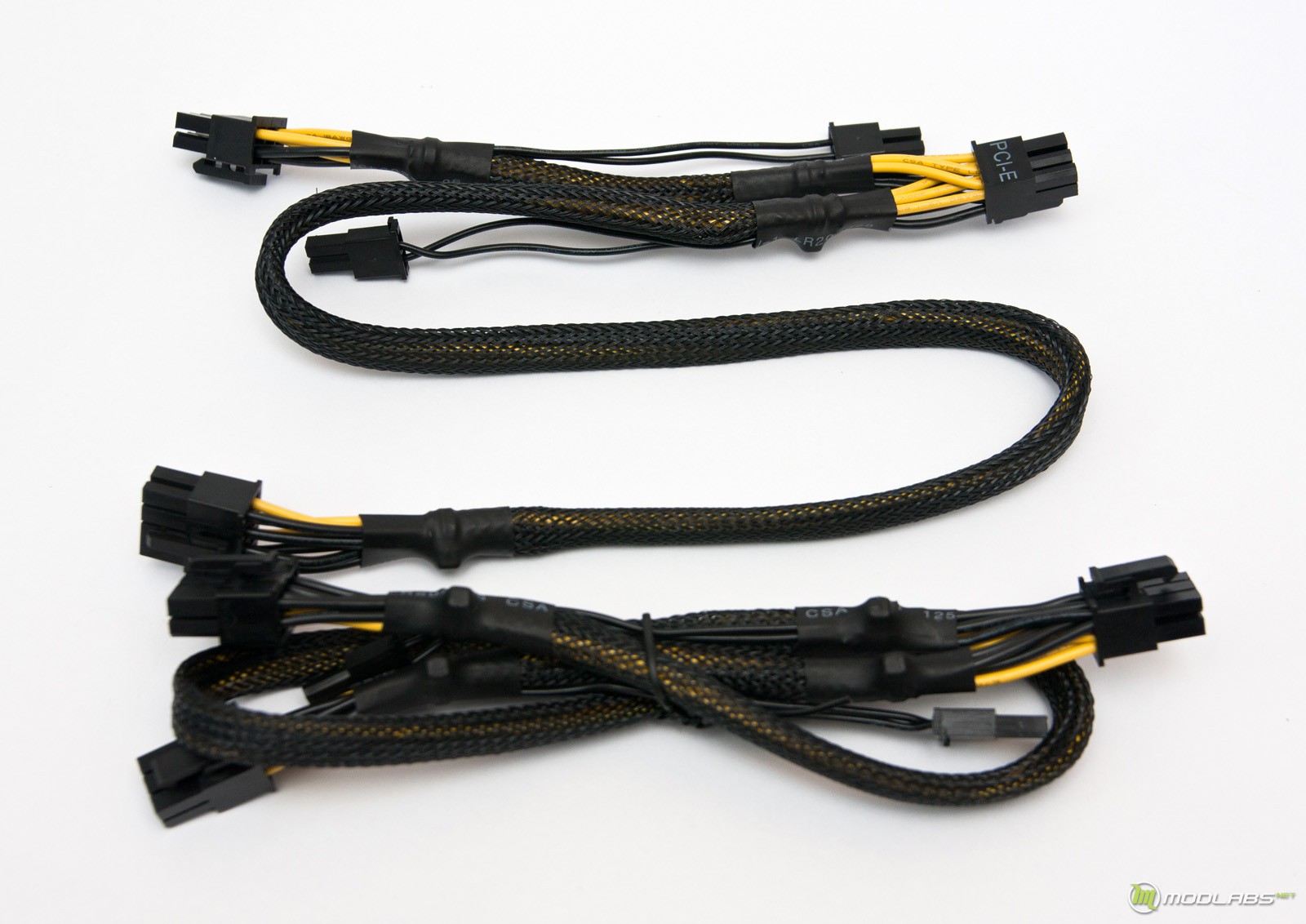

В комплект дополнительных кабелей входят следующие кабели:
Конструкция и схемотехника

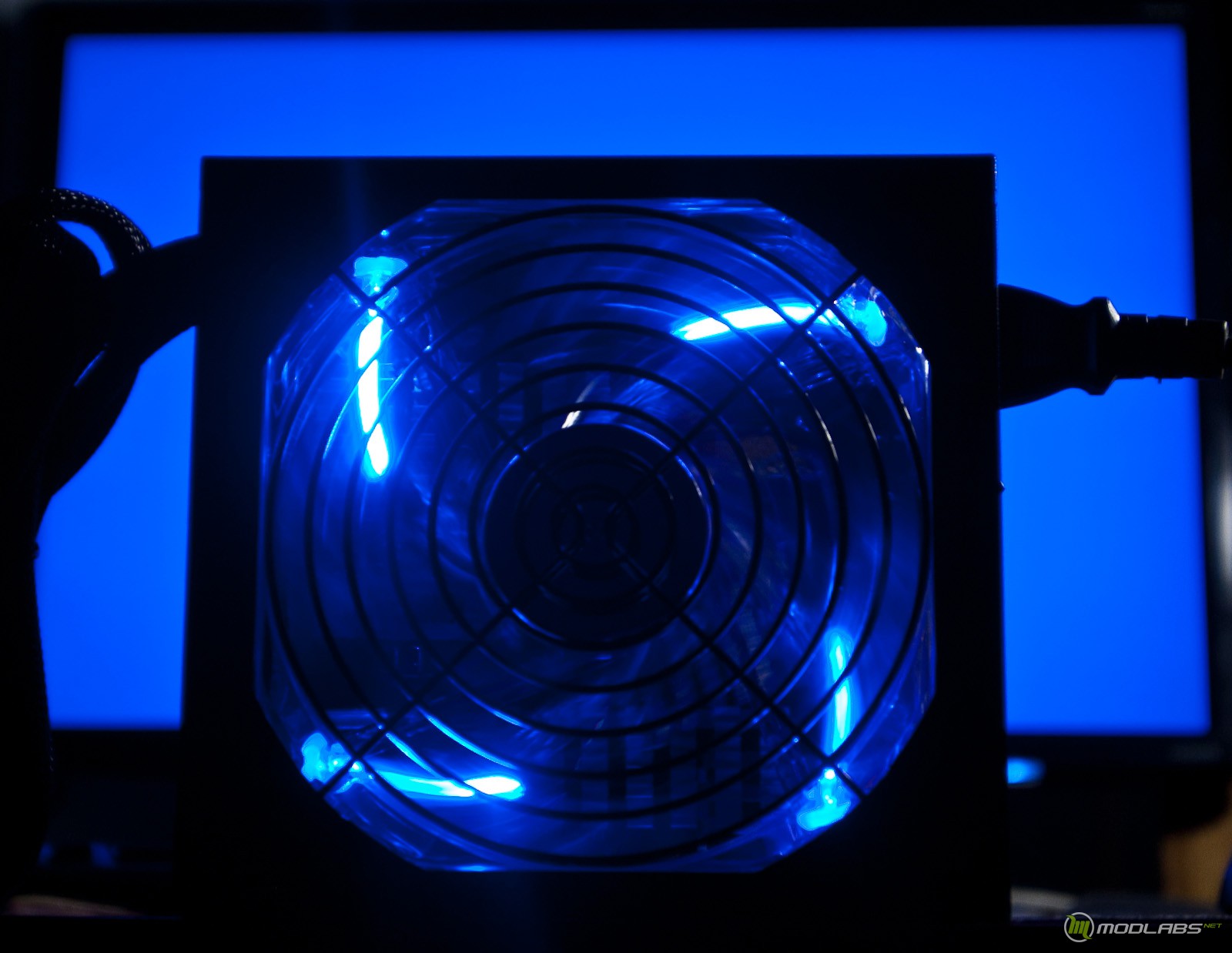

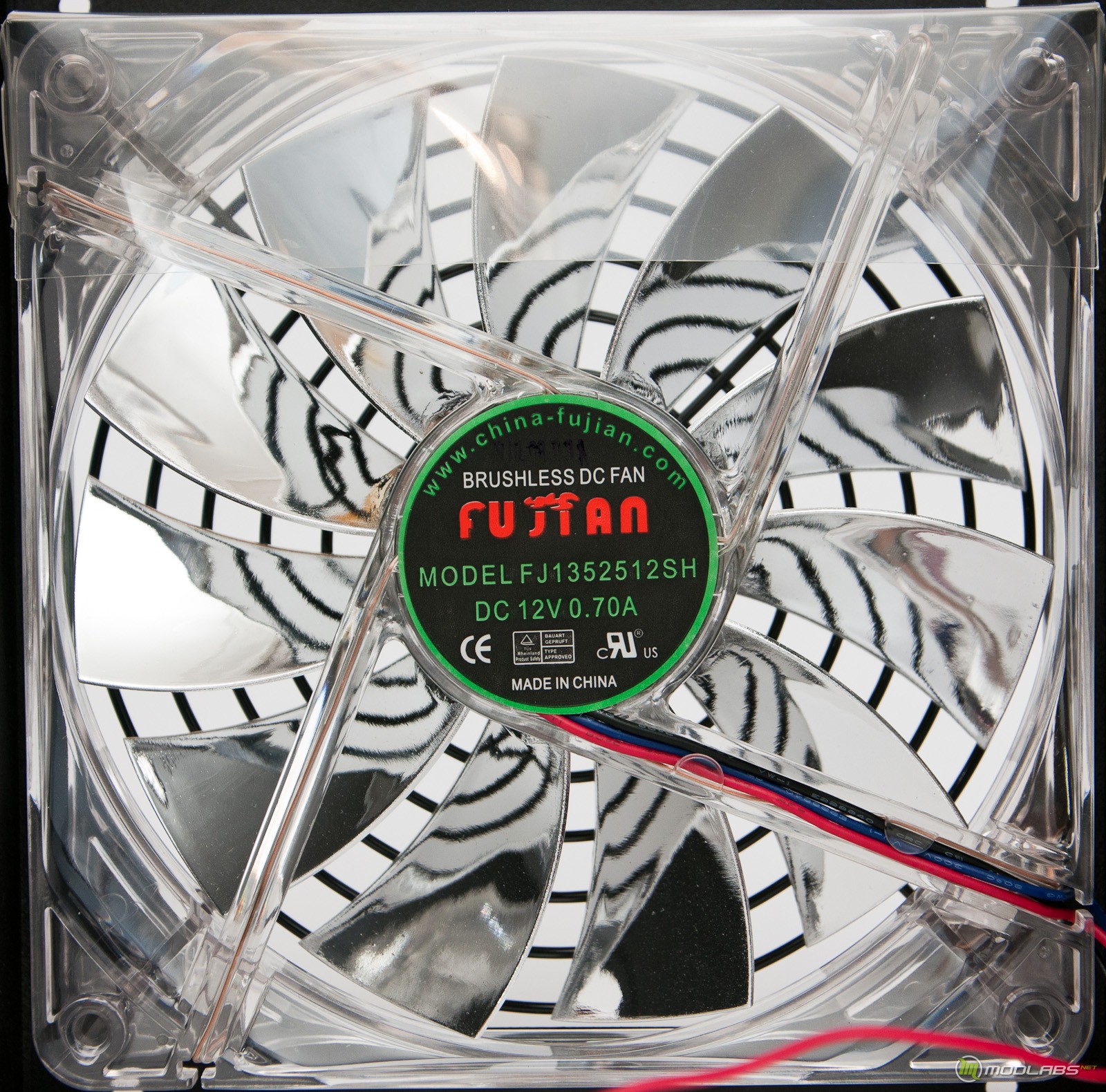

Блок питания выполнен в стальном корпусе размером 150 x 158 x 86 мм, окрашенном в черный матовый цвет. Электронные компоненты охлаждаются вентилятором FJ1352512SH производства компании YOUNG LIN размером 135 х 135 х 25 мм с рабочим напряжением питания 12 В и максимальным током 0,7 А. Вентилятор имеет светодиодную подсветку синего цвета, ротор вентилятора покрашен в серебристый цвет.
Вентилятор имеете аналогичное М550 подключение кабелей и автоматическое управление оборотами в зависимости от температуры.
Блок питания К700 выполнен по аналогичной схемотехнике что и что обе младшие модели. Но дизайн печатной платы немного отличается. Установлено два больших радиатора. На верхнем согласно фото выше установлены силовые компоненты инвертора и PFC, которыми управляет такой же комбинированный контролер СМ6806AG что и двух младших моделях. На нижнем радиаторе согласно фото, установлены диоды выходных выпрямителей.

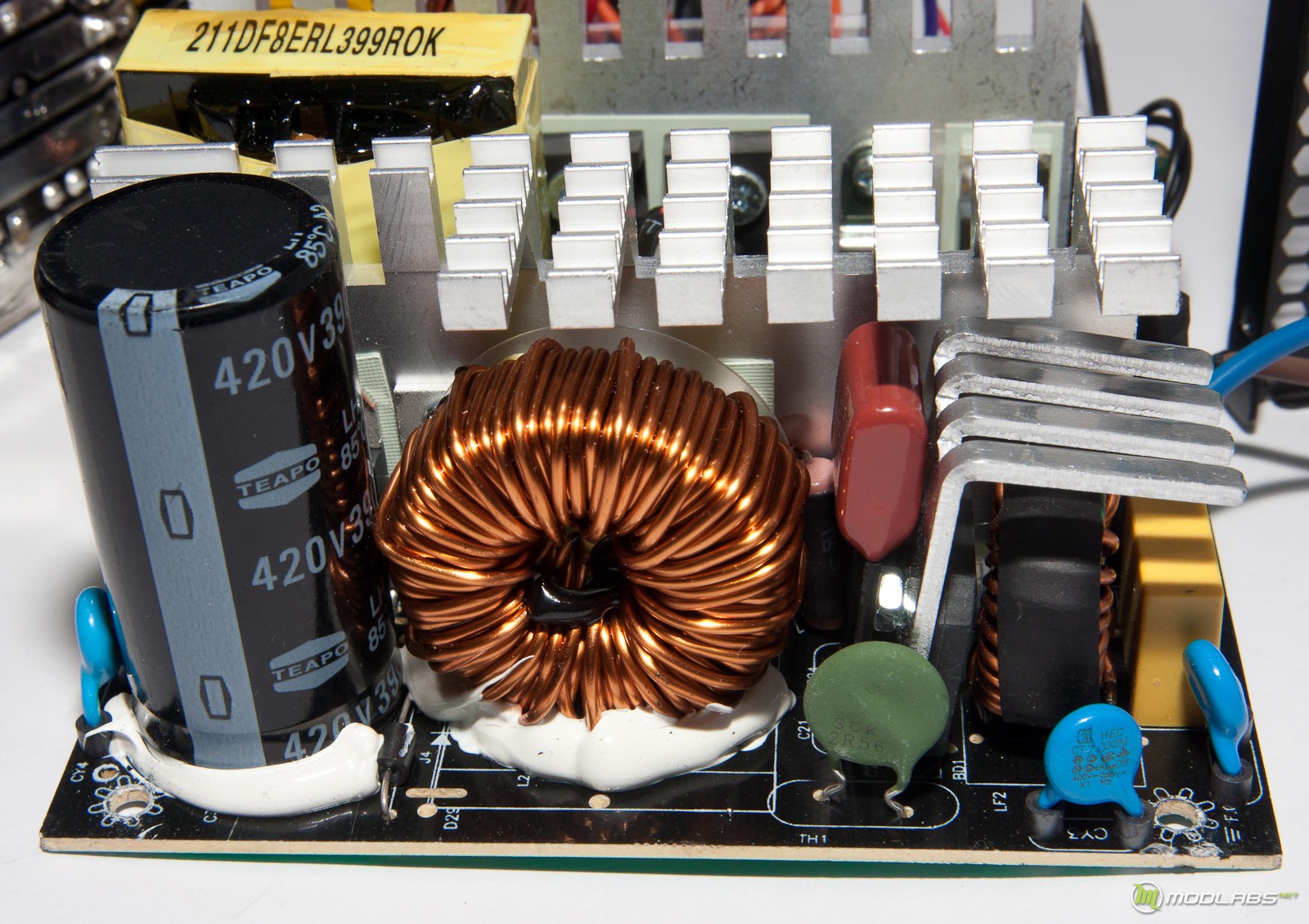

Еще есть небольшой радиатор, который охлаждает диодный мост входного выпрямителя. Тип силовых компонентов не удалось корректно прочитать из-за плотного монтажа. Входной фильтр инвертора выполнен на электролитическом конденсаторе емкостью 390 мкФ 420 В производства компании Teapo с максимальной рабочей температурой электролита 85°С. В качестве конденсаторов выходных фильтров установлены электролитические конденсаторы с емкостью 2200 мкФ 16 В для линий +12В и -12 В, 2200 мкФ 10 В для линий +3,3 В и +5 В. Все конденсаторы имеют максимальную рабочую температуру электролита 105 °С. Еще в данном блоке питания установлена другая микросхема мониторинга выходных напряжений и токов, которая имеете маркировку РS223 и корпус DIP16 ровно в два раза больше чем в двух младших моделях.

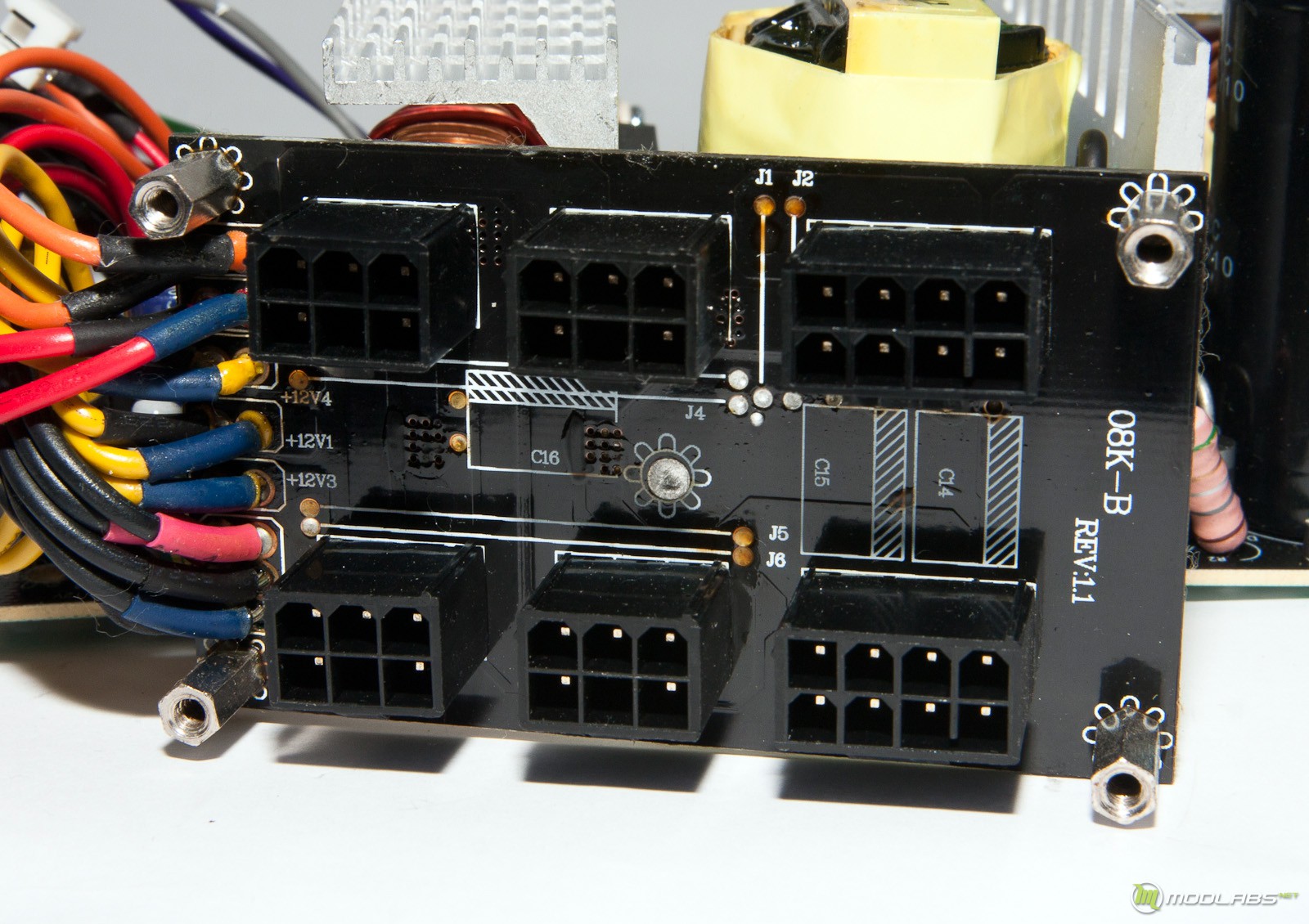

Разъемы для подключения съемных кабелей распаяны на отдельной небольшой плате, которая крепится четырьмя винтами к стенке корпуса блока питания.

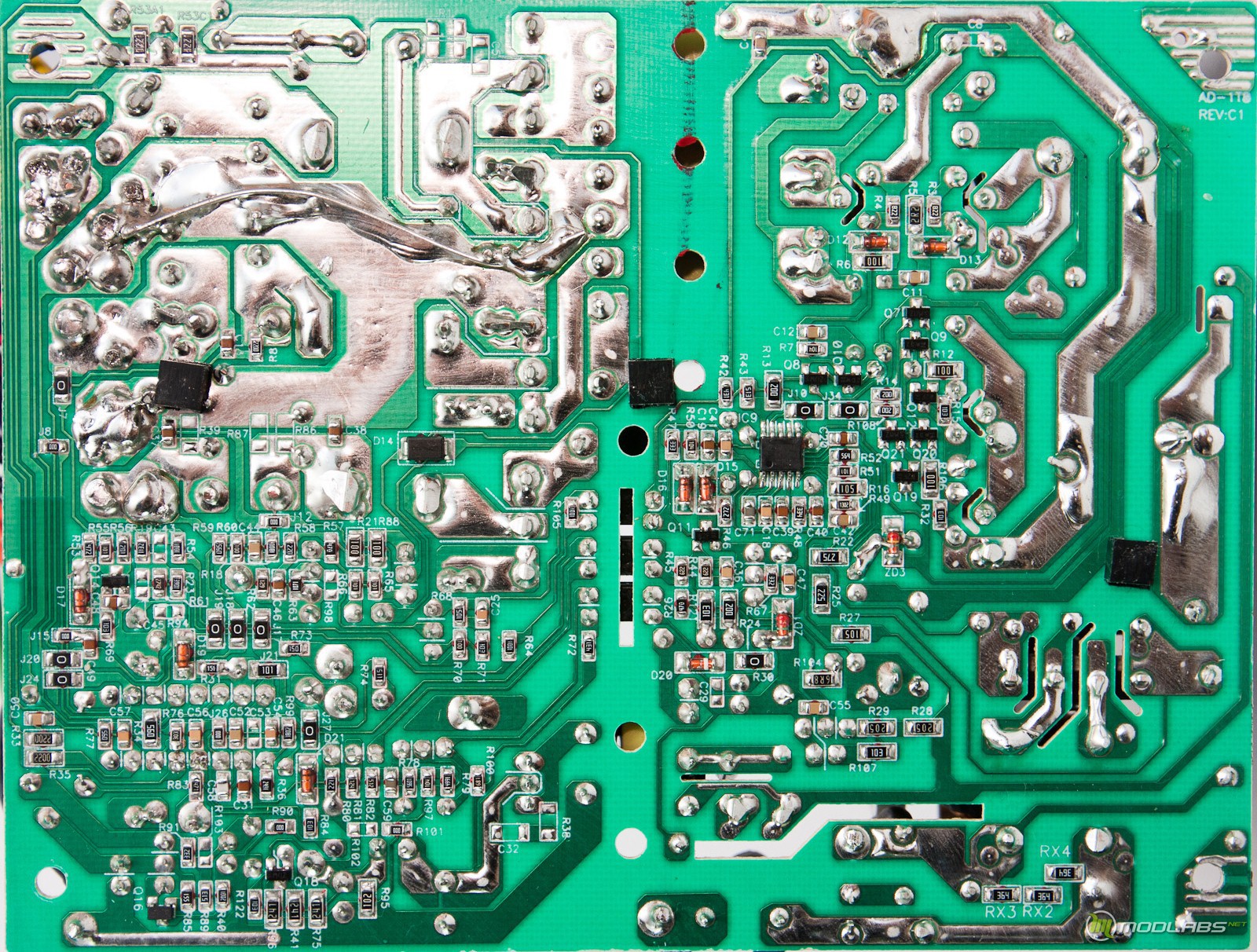

Печатная плата имеет маркировку AD-1Т8 REV:C1.
Монтаж компонентов выполнен очень хорошо.
Тестирование
Характер зависимости выходного напряжения от нагрузки блока питания по линиям +5 В и +12 В аналогичный поведению двух младших блоков питания, хотя линия +5 В имеете немного большую стабильность чем младшие блоки, а линия +3,3 В имеет почти идеально ровную характеристику хоть и немного занижено абсолютное значение. В целом К700 имеет неплохую стабильность для такого рабочего диапазона мощностей.
По звуковым характеристикам блок питания аналогичен блоку М550.
