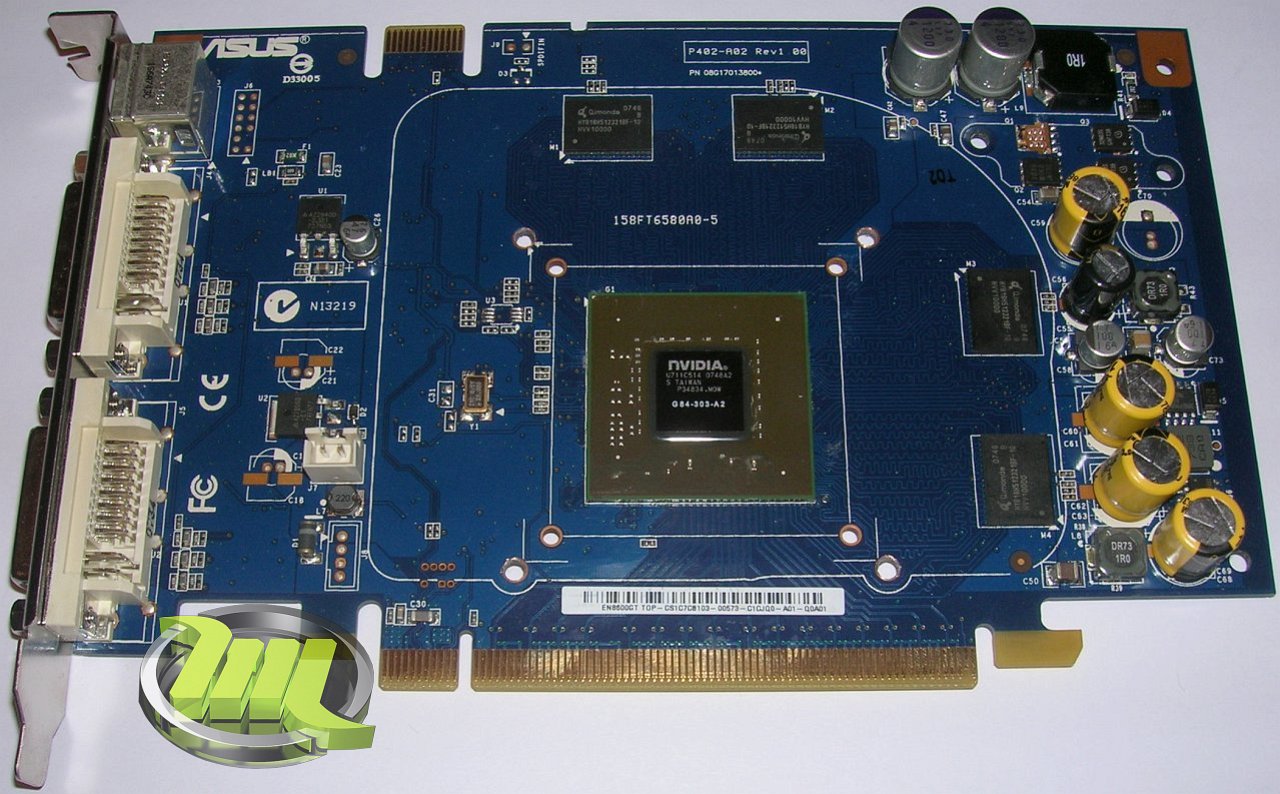

Вольтмод GPU:

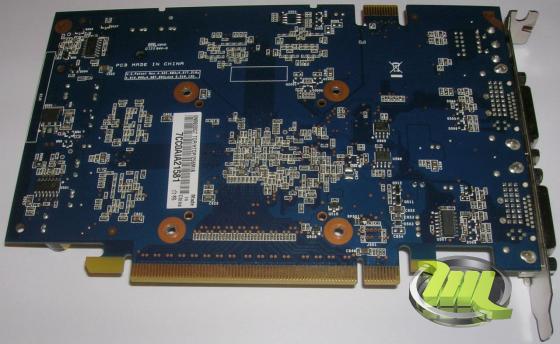

Напряжение на GPU по умолчанию равно 1.43V, оно одинаково для 2D и 3D режимов. В качестве контроллера напряжения на GPUIntersil ISL6549 (Pin7=GND, Pin4=feedback, Pin13=phase), расположенная на обратной стороне карты, в левом верхнем углу. используется микросхема

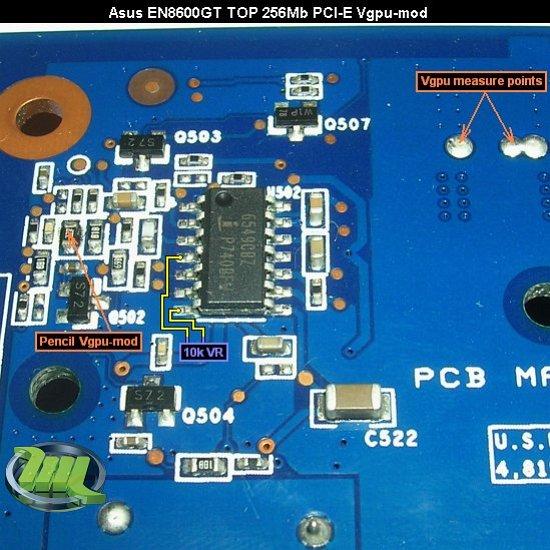

Вольтмод с использованием переменного резистора: припаиваем 10K Ом переменный резистор между 4-й и 7-й ногами Intersil ISL6549. Резистор предварительно нужно выкрутить на максимальное сопротивление. Проконтролировать полученное напряжение можно на ногах конденсатора, отмеченного на картинке как "Vgpu measure points". Карандашный вольтмод: для повышения напряжения на GPU нужно закрасить резистор, отмеченный на картинке как "Pencil Vgpu-mod". Проверить полученное после закрашивания сопротивление можно при помощи этого графика:

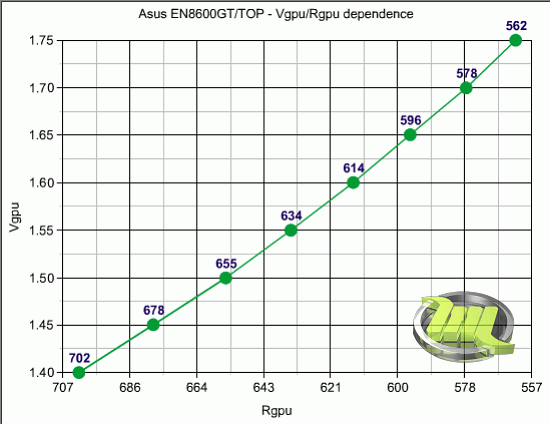

Обратный вольтмод GPU: для понижения напряжения на памяти припаиваем 10K Ом переменный резистор между 4-й и 13-й ногами IntersilISL6549.

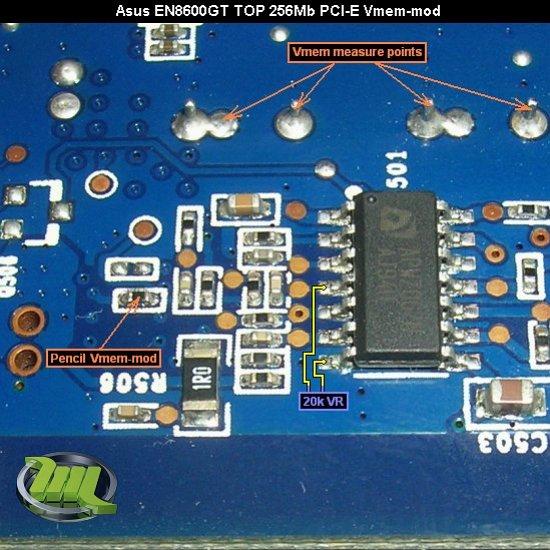

Напряжение на памяти по умолчанию равно 1.92V. Оно контролируется микросхемой Anpec APW7067 (Pin7=GND, Pin4=feedback, Pin13=phase), расположенной на обратной стороне карты, в левом нижнем углу. Вольтмод с использованием переменного резистора: припаиваем 20K Ом переменный резистор между 4-й и 7-й ногами Anpec APW7067. Резистор предварительно нужно выкрутить на максимальное сопротивление. Проконтролировать полученное напряжение можно на ногах одного из двух конденсаторов, отмеченных на картинке как " Vmem measure points".

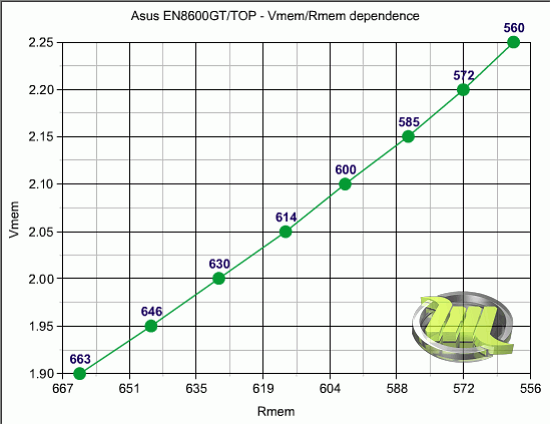

Карандашный вольтмод: для повышения напряжения на памяти нужно закрасить резистор, отмеченный на картинке как "Pencil Vmem-mod". Проверить полученное после закрашивания сопротивление можно при помощи этого графика:
Обратный вольтмод памяти: для понижения напряжения на памяти припаиваем 20K Ом переменный резистор между 4-й и 13-й ногами AnpecAPW7067.
