Модернизация Acer V193 Колхоз-стайл!!!

#1 Пользователь офлайн   XSS

  • 2fast2furious
  • PipPipPipPipPipPipPip
  • Группа: Team_MXS
  • Сообщений: 4868
  • Регистрация: 17 March 05

  Отправлено 09 December 2012 - 01:33

Всегда хотел второй монитор. Для тестов, бенчей и для просмотра спорта или тв фоном. Предложили мон, который использовался в игровых автоматах. Из-за этого у него отсутствовал пластиковый корпус и подставка. Игорный бизнес типа прикрыли и мон достался мне за 100 рублей, так как в нём вдобавок оказался дохлый инвертор. Но скалер и, главное, в отличном состоянии матрица оказались живы. Также решено было избавится от блока питания, благо 12 В от компа всегда рядом. Купил новый инвертор и отдал шарящему в электронике знакомому на сборку, ибо работа мона от 12 В имела свои ньюансы. Инвертор, скалер и кнопки с помощью суперклея, болта и двухстороннего скотча были прикреплены прямо к матрице. Ну а куда же ещё крепить :)

Так простоял он у меня около года. Всё работало отлично. Пыль особо не собиралась. Отсутствие корпуса ваще не парило. Но тут внезапно появился большой кусок оргстекла толщиной 5 мм. И промышленный фен тоже как не кстати появился. И всё нахаляву. Решено было заколхозить заднюю крышку. Но сначала про мон, а точнее про его начинку.

Итак Acer V193. 19 дюймов, удивительно прилично показывающая TN-матрица, 1280 x 1024, соотношение 5:4, подсветка лампами, только ВГА-вход. Всё удовольствие обошлось в 800 рублей, включая сам мон, инвертор и сборку. Даже сейчас вполне дешево для такого девайса.

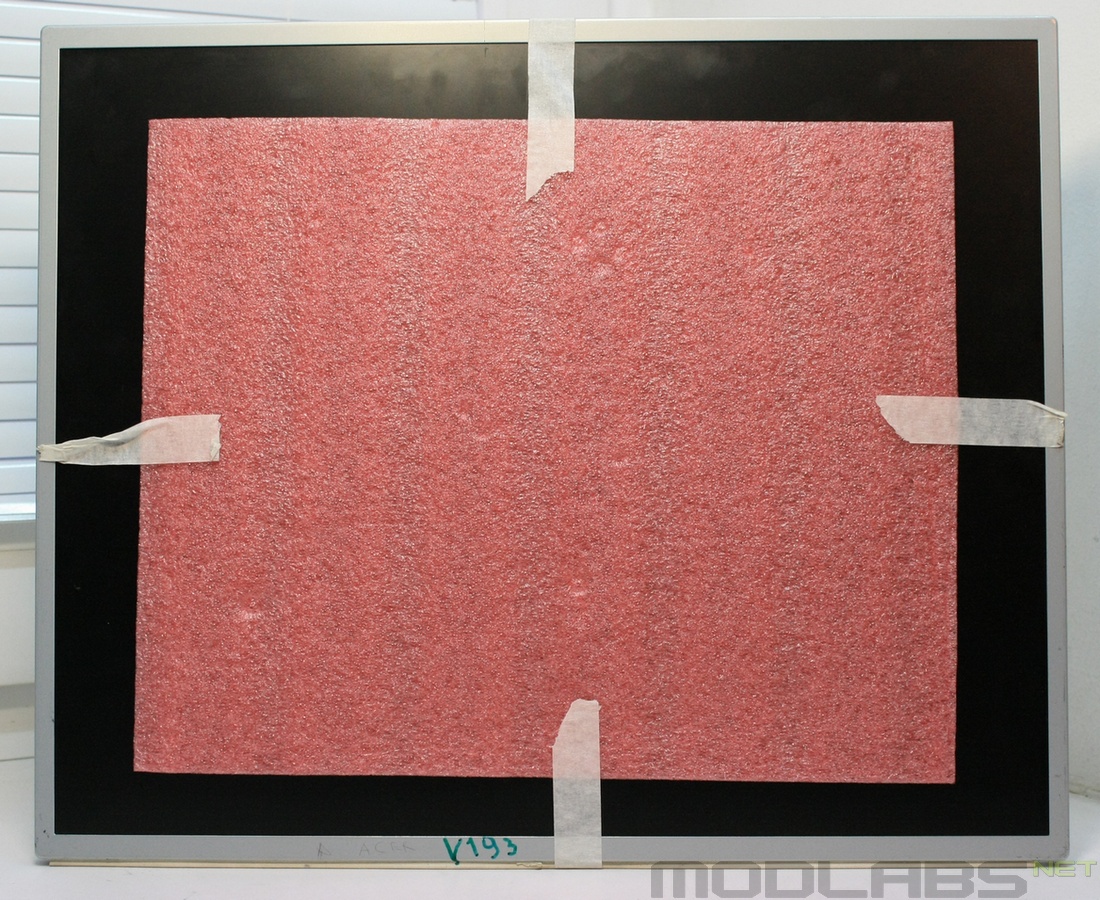

На экране поролончик, дабы не испоганить отличную поверхность экрана во время процесса примерок. На нижней поверхности оконный уплотнитель :)


Задняя часть. Инвертор на пластиковых стойках от матплат.


Подставка. Приделал красивую железку на двухсторонний скотч, пропитанный суперклеем. За год даже не отвалилась.


Остальные части сняты. Скалер, кнопки, шлейф к матрице и провод питания от молекса.


Создание корпуса.

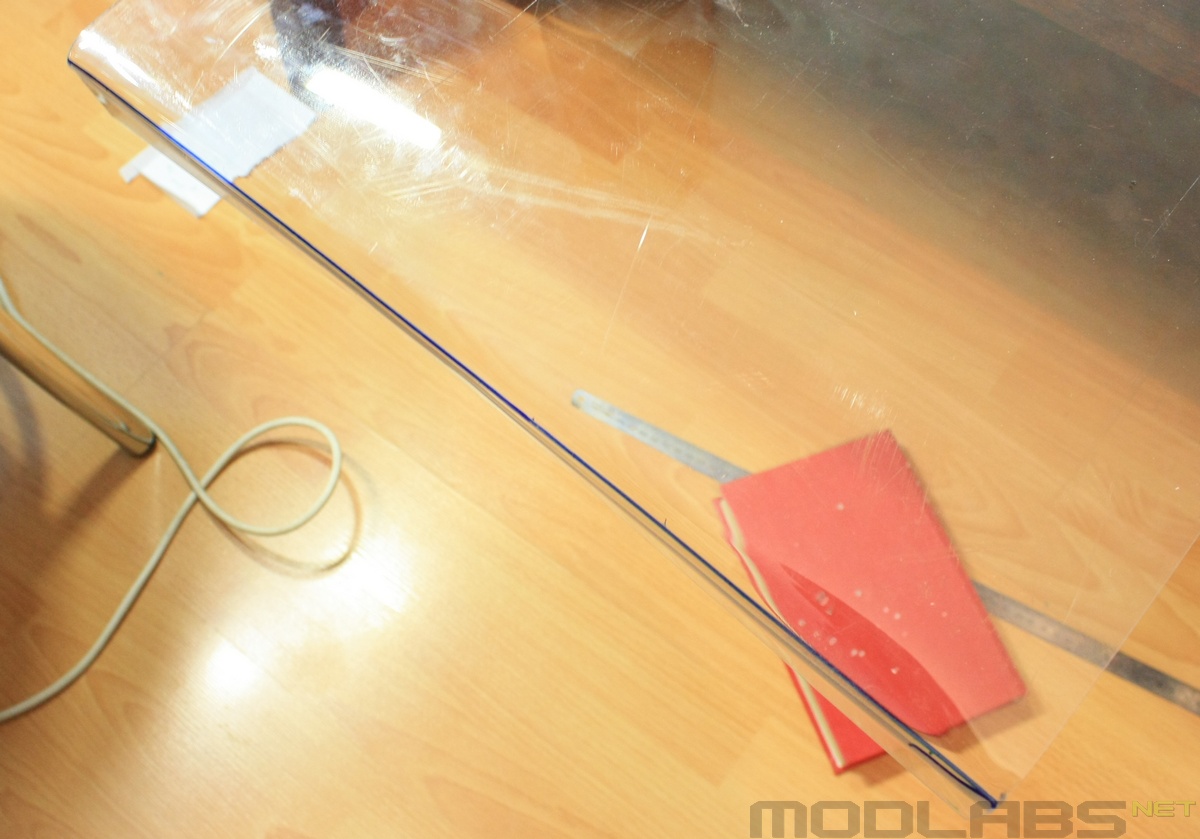

Берётся большой кусок оргстекла, малая часть инструмента, масштабная модель, он же чертёж и сам мон, приложенный для разметки.


Изначально решил сделать "корпус", состоящий только из задней, верхней и боковых поверхностей. Размер боковых и верхней частей был выбран 35 мм, исходя из высоты инвертора. Соответственно был вырезан кусок размером 465х360 мм.

Итак загибаем. Для этого пригодились куски ламината после ремонта. В них с помощью струбцин зажата заготовка крышки. Затем я феном грел место сгиба, а товарисч тянул оргстекло вниз. На книжку марининой не обращайте внимания. Хотя это очень полезный девайс, используемый как упор для сверления :)


В итоге получился относительно ровный сгиб.


С второй боковушкой сделали то же самое.

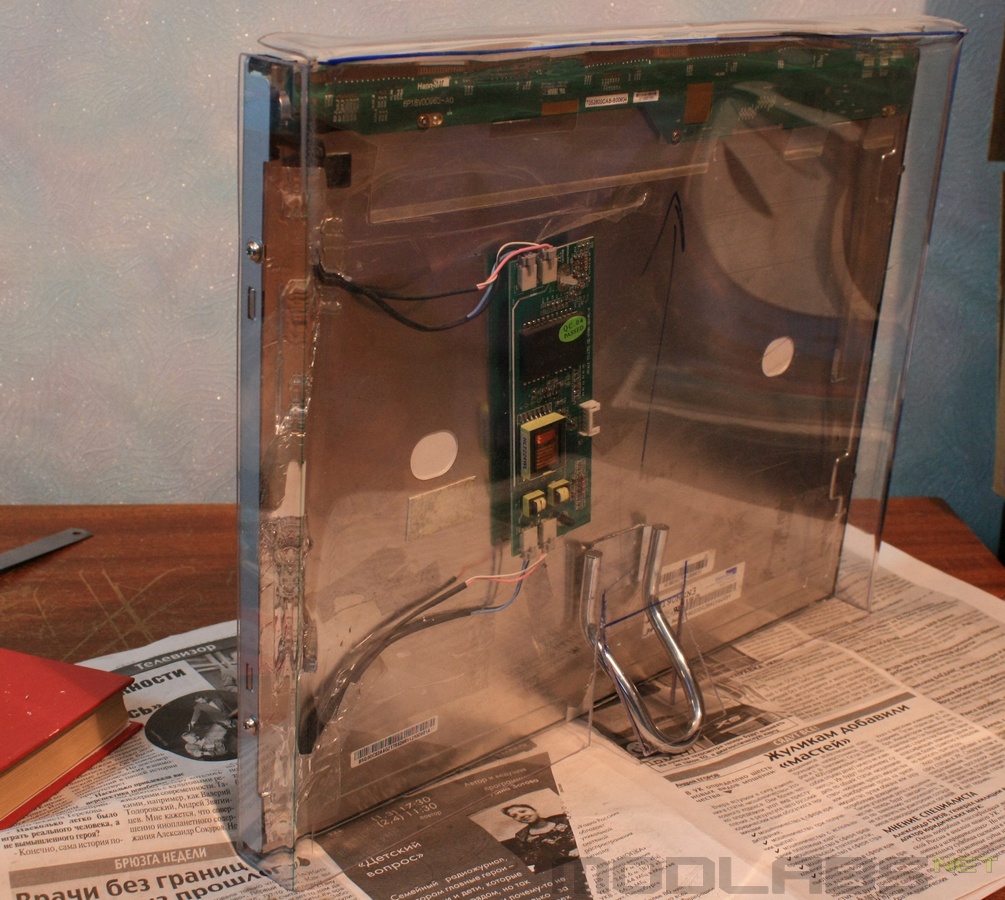

Примерка. Вид сверху. Оргстекло прогнулось и касается инвертора. Не есть хорошо. Как вариант приклеить упор.


На матрице всего четрые винтовых крепления. По два с каждой стороны.


Чтобы загнуть верхнюю часть выпилили кусок боковой стенки.


В этот раз какого-то хрена гнули без ламината. И зря. От нагрева верхняя часть пошла волнами.


А с одного края ваще криво получилось. Ну да пох. Остаётся надёяться, что под плёнкой косяки будут не так заметны.


В этом месте внизу крышки задняя часть упиралась в подставку.


Вырезали по бокам и загнули вверх.


Далее обработали все края, просверлили отверстия для винтов и я начал вырезать дырки для ВГА-разъёма и крепления скалера.

Stay tuned!

Acer V193 Acer V193
0

#2 Пользователь офлайн   kim55

  • Advanced Member
  • PipPipPipPipPipPipPip
  • Группа: Главный Администратор
  • Сообщений: 1095
  • Регистрация: 16 December 06

Отправлено 09 December 2012 - 08:20

Верх конечно хорошо повело... А так смотрится прикольно, обтягивай!!! интересно как сделаешь переход от экрана к краям :idea:
0

#3 Пользователь офлайн   76FX

  • Member
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 493
  • Регистрация: 18 July 11

Отправлено 09 December 2012 - 09:29

Оригинально!
800 р-реально недорого,хотя с корпусом-имхо тот ещё геморрой :gigi: . Тем не менее можно поздравить.
К слову-у меня такой же мон в ретро-ПК. Качеством доволен + у меня помимо D-Sub ещё и DVI-выход.
0

#4 Пользователь офлайн   White

  • Белый человер
  • PipPipPipPipPipPipPip
  • Группа: Главный Администратор
  • Сообщений: 11515
  • Регистрация: 16 July 05

Отправлено 09 December 2012 - 11:36

Нормально вышло, только изгибы подвели, но это нужен опыт. А чего не в блог? :)
0

#5 Пользователь офлайн   XSS

  • 2fast2furious
  • PipPipPipPipPipPipPip
  • Группа: Team_MXS
  • Сообщений: 4868
  • Регистрация: 17 March 05

Отправлено 09 December 2012 - 14:07

Как сбоку клеить - хз. Но металлические части матрицы спереди и сбоку заклеить точно надо. Матовым чёрным.
Чо не в блог? Дык не дописано же ещё :)
0

#6 Пользователь офлайн   kim55

  • Advanced Member
  • PipPipPipPipPipPipPip
  • Группа: Главный Администратор
  • Сообщений: 1095
  • Регистрация: 16 December 06

Отправлено 09 December 2012 - 16:16

Просмотр сообщенияXSS (09 December 2012 - 14:07) писал:

Как сбоку клеить - хз. Но металлические части матрицы спереди и сбоку заклеить точно надо. Матовым чёрным.
Чо не в блог? Дык не дописано же ещё :)


Я бы сделал чуть иначе, всю начинку вниз к ножке. В основании для нее отсек из оргстекла, а потом верх и это отделение обтянуть, получился бы тонкий моник :shuffle: Примерно так.

Или ровнять оргстекло и не обтягивать пленкой. На оргсекло черно матовый логотип MXS и подсветку :super:
Идея обтягивать оргстекло пленкой не очень, ну это для меня :shuffle:
0

#7 Пользователь офлайн   XSS

  • 2fast2furious
  • PipPipPipPipPipPipPip
  • Группа: Team_MXS
  • Сообщений: 4868
  • Регистрация: 17 March 05

Отправлено 10 December 2012 - 01:12

Длины проводов не хватит всё вниз убрать. Инвертор там и будет стоять. А кнопки и скалер на левой боковой стенке.

_____________________________________________________________________________________________________________________________

Итак долгожданное продолжение.

Высверлили отверстия под крепление к матрице и заготовку отверстия для ВГА-входа.


Место под кнопки. Решили крепить тремя болтами, исходя из доступных отверстий на плате с кнопками. Отверстия для этой платки слегка расширили большим сверлом, чтобы головки болтов "утопали" в оргстекле. О степени кривизны рук товарисча можно судить по дырке для ВГА. Так орудовать надфилем нужен талант. Но под плёнкой не будет заметно. Кстате идея гнуть верхнюю крышку без ламината тоже была его. Вот там боюсь плёнка косяки не загладит.

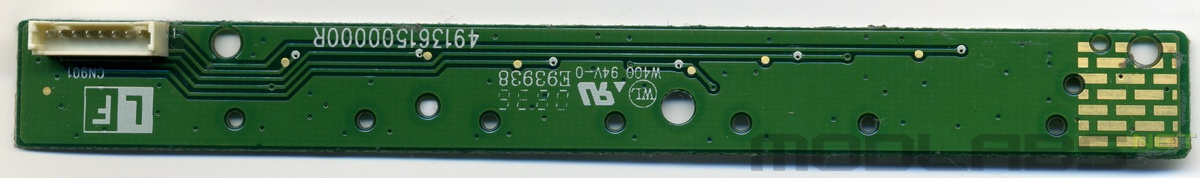

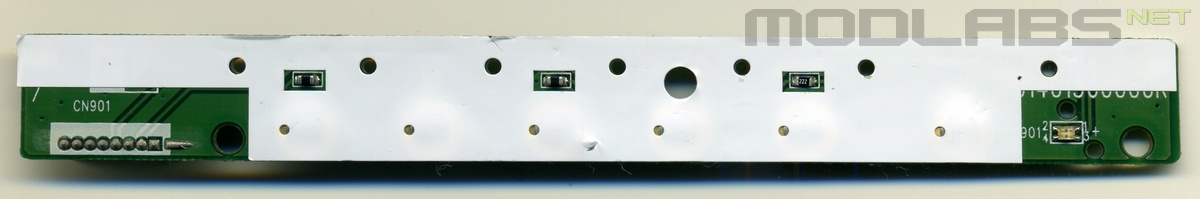

Сама плата с кнопками. Точнее её отсканированное изображение.


Чтобы болты прошли сковозь плату пришлось на пол миллиметра расширить крепёжные отверстия. По центру уже расширено, по краям ещё нет. Надёюсь будет работать :)


Вот что в итоге получилось. Также проделали два отверстия над кнопками. Самые важные кнопки, включение и авто, можно будет нажимать только чем-нибудь вроде спички. Мон в принципе нормально показывает, так что остальные кнопки не нужны. В крайнем случае просверлю отверстия под все.

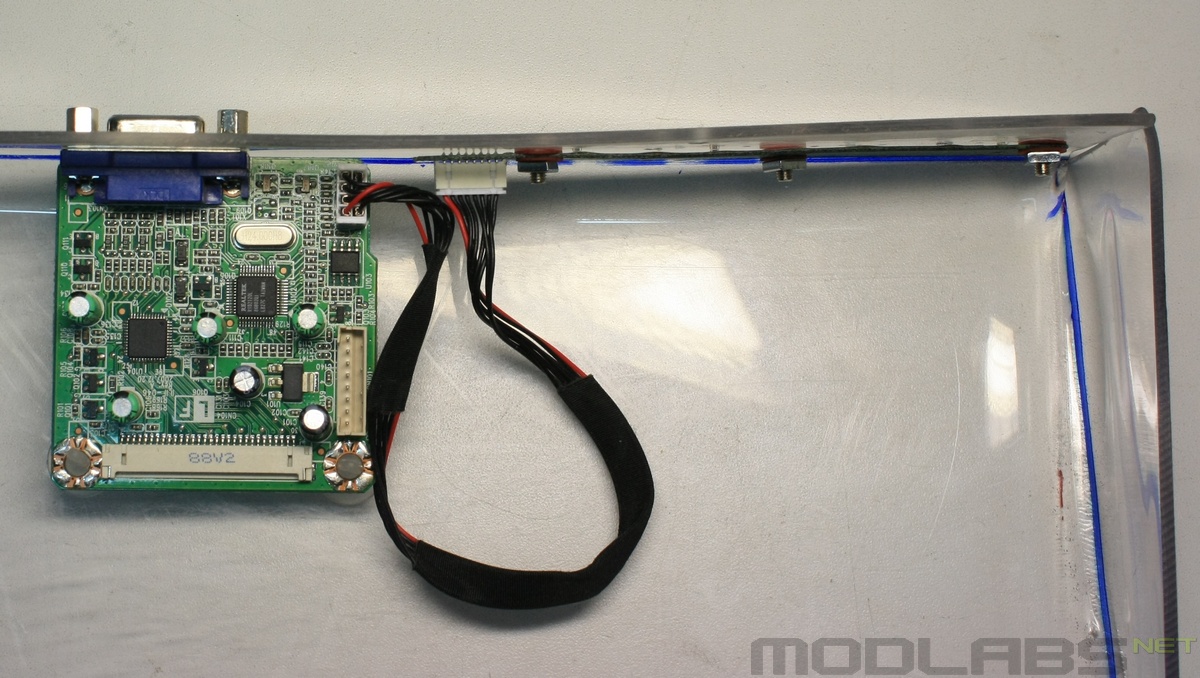

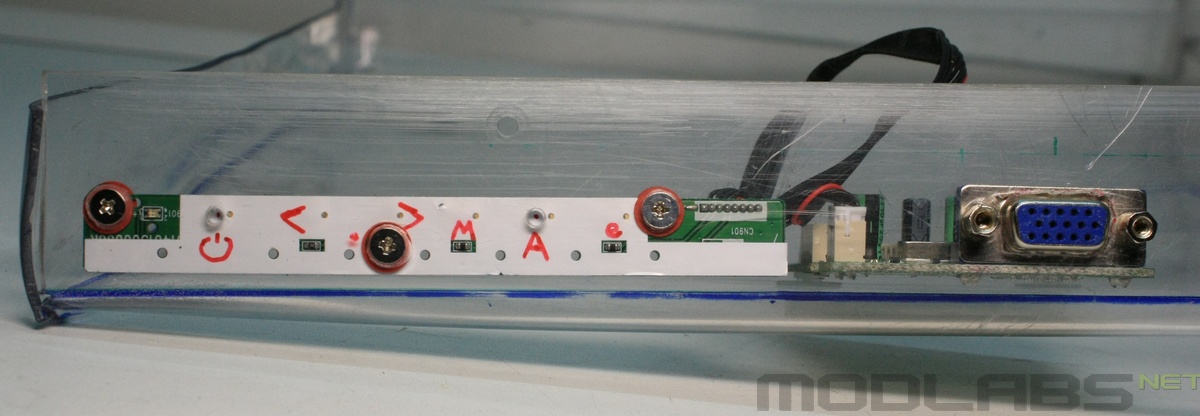

Вид изнутри.


Плата с кнопками на трёх болтах, шайбочках и гаечках. А скалер держится только засчёт винтов разъёма. Пластиковые стойки для подстраховки.


Примерка.


Вроде нормально.


На левой части после заклейки не останется ничего, кроме ВГА-входа, и трёх прорезей для двух кнопок и светодиода.


По идее внутри всё. Осталось подвести питание.


Разъём под питание решил вывести вот на эту часть корпуса, чтобы хоть как-то обыграть это не совсем удачное решение с подставкой.

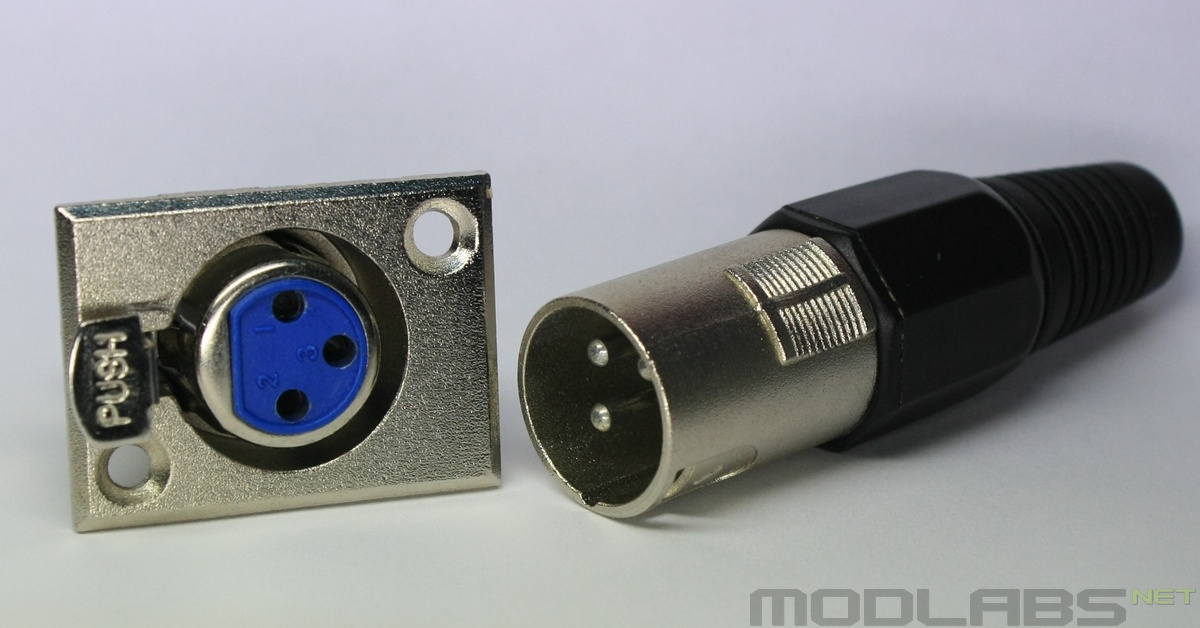

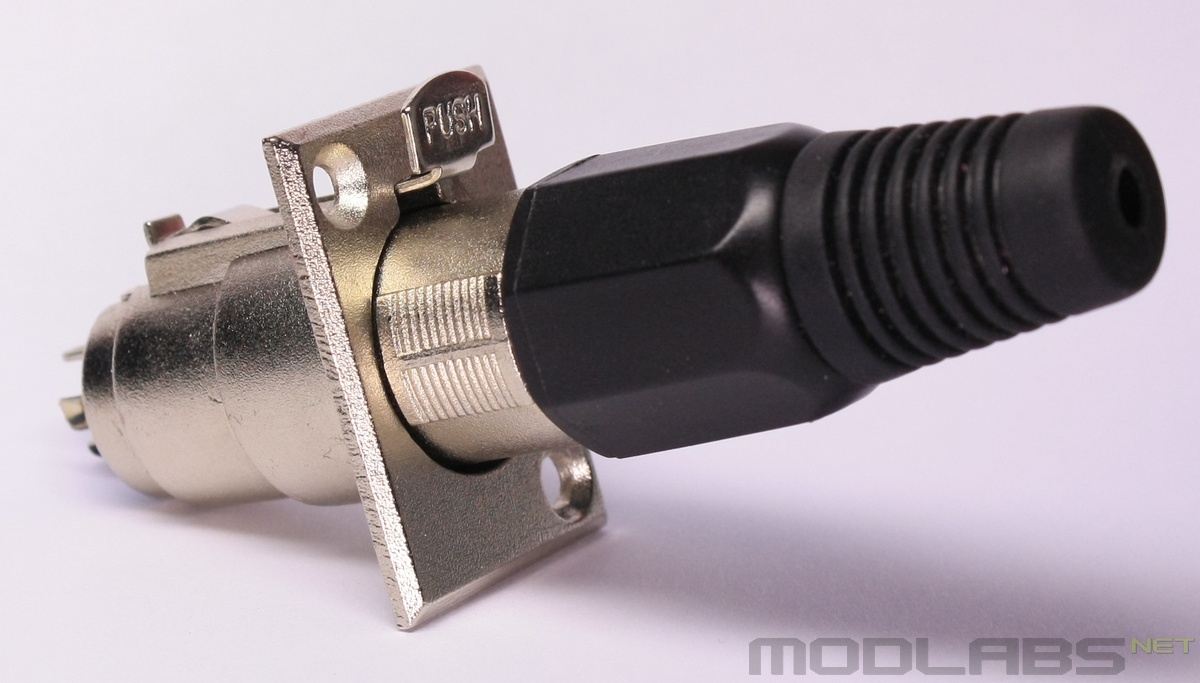

Немного про разъём. Я уже не помню, откуда он взялся. И вообще лежал без дела.


Четырёх контактов вполне хватит для питания. Но использоваться будут только три в центре. Соответственно 12 В, 5 В и земля.


В сборе. По-моему как-то связано с микрофонами. В любом случае выглядит стильно.


Что осталось. Приделать питание, сделать красивый кабель в оплёточке. На одном конце вышеописанный штекер, на другом молекс. Ну и обклейка. Над чем пока ещё думаю. Точнее как совместить чёрный с зелёным.

Stay tuned!

Acer V193 Acer V193
0

#8 Пользователь офлайн   XSS

  • 2fast2furious
  • PipPipPipPipPipPipPip
  • Группа: Team_MXS
  • Сообщений: 4868
  • Регистрация: 17 March 05

Отправлено 13 December 2012 - 15:38

Итак крепление разъёма питания.

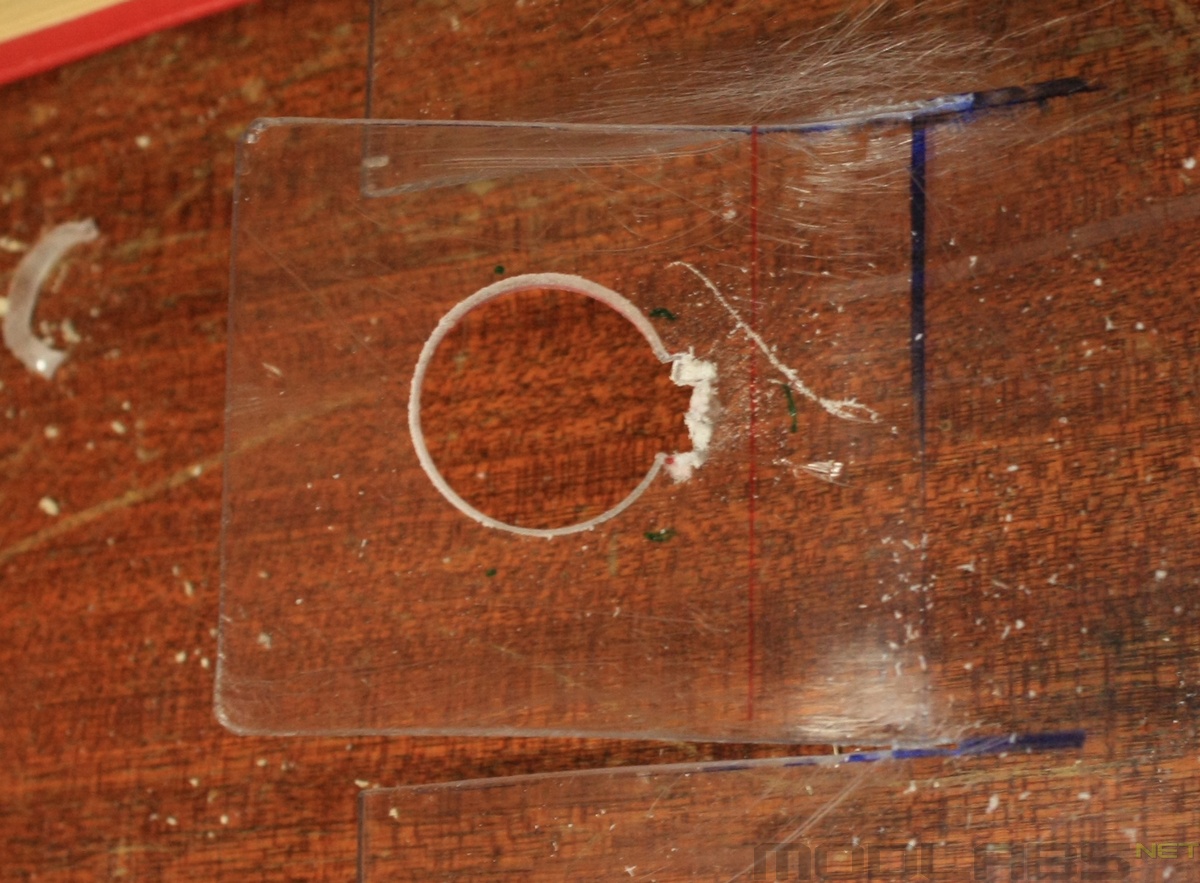

Круговой пилой на 21 мм выпиливается отверстие. Надфилем выемка под выступающую часть разъёма.


Затем два отверстия крепления.


В итоге.


Сзади на гаечках.

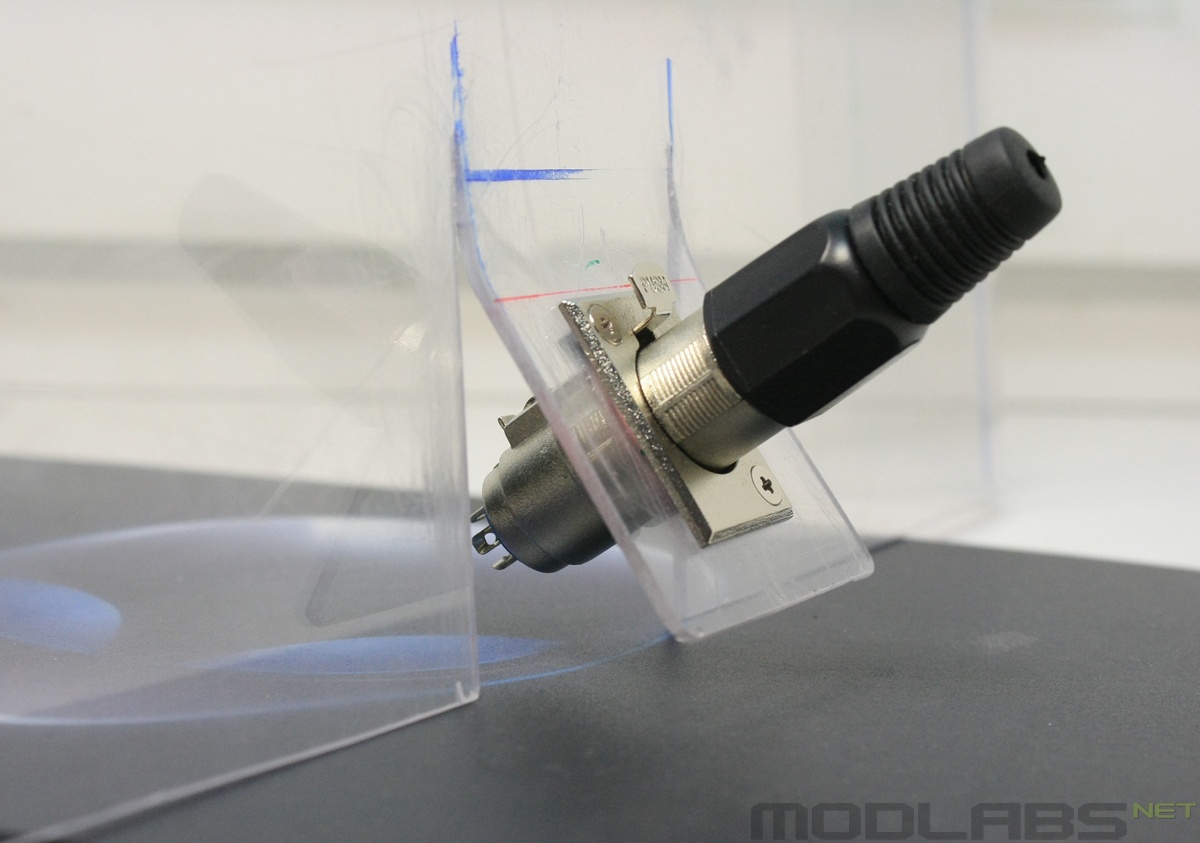

В сборе.


Болтается, но не сильно.
Осталось собрать провод. Но это легко. А вот обклеить такую кривую форму будет гораздо сложнее. Решил клеить полностью всё матовым чёрным. Так будут менее заметны переходы. А зелёного можно добавить сзади. Например лого мл. Хотя вырезать его в ручную тоже гемор.

Stay tuned!

Acer V193 Acer V193
0

#9 Пользователь офлайн   White

  • Белый человер
  • PipPipPipPipPipPipPip
  • Группа: Главный Администратор
  • Сообщений: 11515
  • Регистрация: 16 July 05

Отправлено 13 December 2012 - 15:39

Ты бы обработал края, заусенки обточил.
0

#10 Пользователь офлайн   XSS

  • 2fast2furious
  • PipPipPipPipPipPipPip
  • Группа: Team_MXS
  • Сообщений: 4868
  • Регистрация: 17 March 05

Отправлено 13 December 2012 - 15:49

Этим уже не я буду заниматься )))

А насчёт лого только такая идея:


Но блин чем ровно вырезать плёнку по кругу?
0

#11 Пользователь офлайн   Clear66

  • Member
  • PipPipPip
  • Группа: Участник клуба Voodoo Masters
  • Сообщений: 338
  • Регистрация: 23 October 04

Отправлено 14 December 2012 - 04:41

Просмотр сообщенияXSS (13 December 2012 - 15:49) писал:

Но блин чем ровно вырезать плёнку по кругу?

Все режется канцелярским ножом со сменными лезвиями, или заказывать резку на плоттере. Интересная это технология с самоклеющейся пленкой. Сначала прорезка, но прорезается только пленка, бумага под ней не должна быть прорезана, потом ненужные фрагменты снимают. Потом сверху клеят монтажную пленку. Прозрачную. Снимают это все с бумаги. Получается кусок пленки на котором приклеен логотип и в нужное месть приклеивают. Потом монтажную пленку снимают. У нее клеевой состав слабее чем на логотипе. Все получается ровно и аккуратно.
Сделают в лучшем виде в любой конторе занимающейся наружной рекламой.
Сам , если первый раз заипёшься. А у кого опыт есть дело двух минут.
0

#12 Пользователь офлайн   XSS

  • 2fast2furious
  • PipPipPipPipPipPipPip
  • Группа: Team_MXS
  • Сообщений: 4868
  • Регистрация: 17 March 05

Отправлено 14 December 2012 - 12:58

Плоттер есть. Но ехать к нему практически в область. Сей проэкт не стоит таких трудозатрат. Попробую сам. Я ведь никогда не пробовал :) Получится - нормально. Не получится - да пох.
0

#13 Пользователь офлайн   Clear66

  • Member
  • PipPipPip
  • Группа: Участник клуба Voodoo Masters
  • Сообщений: 338
  • Регистрация: 23 October 04

Отправлено 14 December 2012 - 16:46

Просмотр сообщенияXSS (14 December 2012 - 12:58) писал:

Получится - нормально. Не получится - да пох.

Я тоже придерживаюсь такого подхода. Интереснее самому. А не получилось... действительно пох
0

#14 Пользователь офлайн   XSS

  • 2fast2furious
  • PipPipPipPipPipPipPip
  • Группа: Team_MXS
  • Сообщений: 4868
  • Регистрация: 17 March 05

Отправлено 14 December 2012 - 22:42

Вот как то так:


Выперли косяки верхней крышки. Сверху ваще плохо. В правой части лопнуло чутка.
Но всё равно процесс пока доставляет :santa:
0

#15 Пользователь офлайн   XSS

  • 2fast2furious
  • PipPipPipPipPipPipPip
  • Группа: Team_MXS
  • Сообщений: 4868
  • Регистрация: 17 March 05

Отправлено 17 June 2013 - 20:07

И заключительная серия колхозного моддинга!

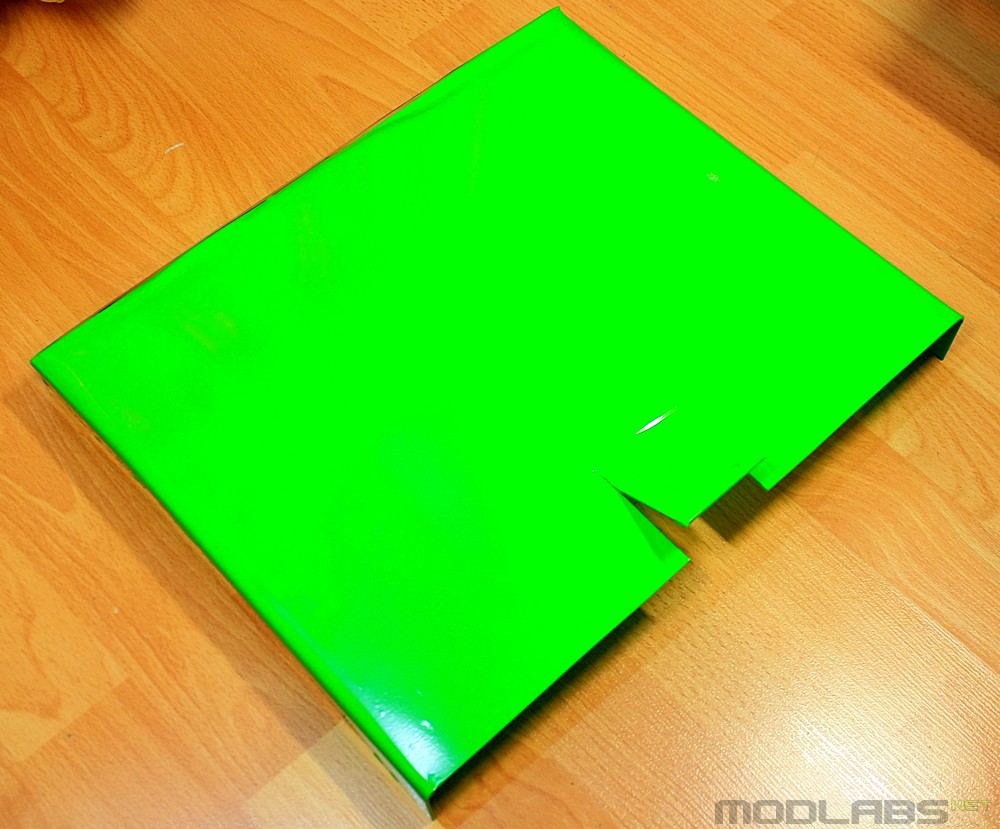

От концепции чёрного решил отказаться. Зелёный. И плёнка по качеству лучше.


Сбоку. Насверлил остальные дырки для кнопок. В итоге их можно нажимать только зубочисткой.

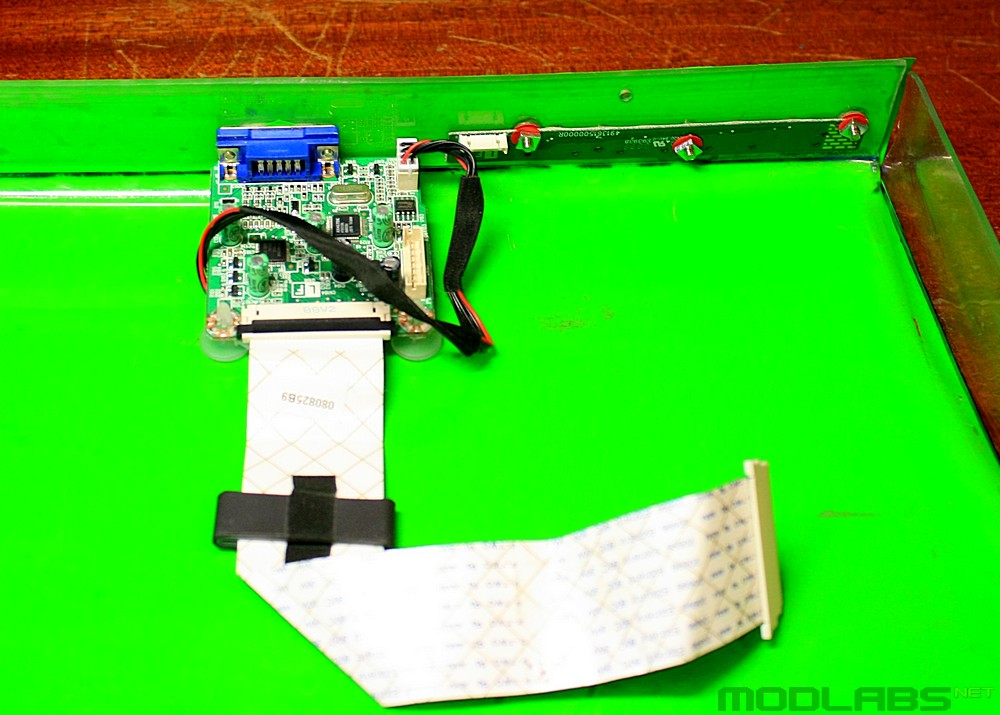

Внутри всё так же.

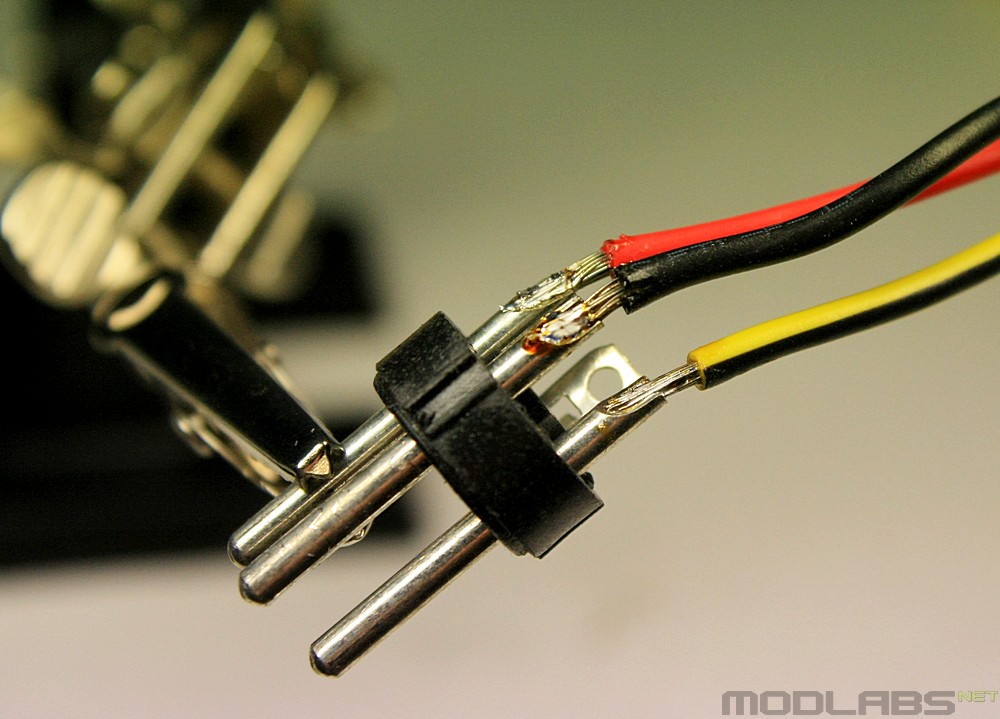

Далее припаивается штекер.


И одевается на красивый кабель от блока питания.


Плёнка на подставке подрезается для разъёма питания.

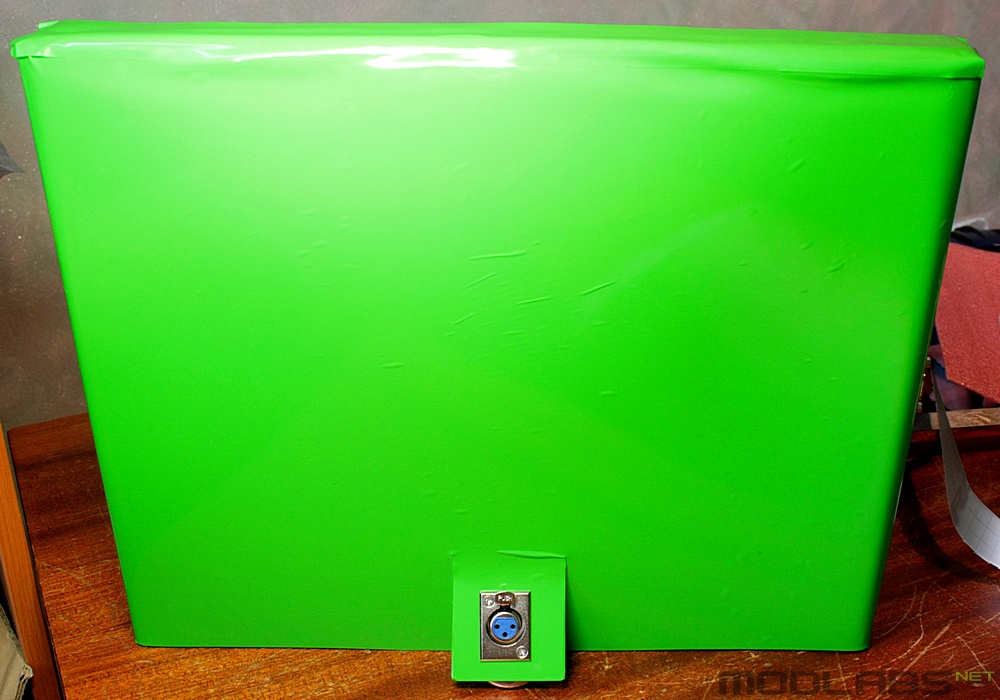

Задняя стенка в итоге. Без пузырей не получилось...


Спереди. Металлические части матрицы спереди совсем не в тему.


Заклеил чёрным матовым и подрезал края.


Вот что получилось в итоге.





Внутренности


Работает, чо.


PS. Сие творение я продал за 500 рублей. А в роли второго мона у меня теперь новенький Самсунг 19" 1366x768 с диодной подсветкой :santa:

Acer V193 Acer V193
0

#16 Пользователь офлайн   White

  • Белый человер
  • PipPipPipPipPipPipPip
  • Группа: Главный Администратор
  • Сообщений: 11515
  • Регистрация: 16 July 05

Отправлено 18 June 2013 - 13:50

Что-то не впечатлил последний замес
