Сегодня у меня сломалась видеокарта Radeon 9800, точнее её сломал я.
Я пытался снять алюминиевый радиатор и повредил одну из четырех микросхем, находящихся под ним. Она (микросхема) просто отвалилась, на карте остались 6 из 8 ног и небольшая часть самой микросхемы. Попросту она просто разрушилась.
Вот этот радиатор (синяя стрелка):
http://adjika17.naro...50/polomka1.jpg (24Кб)

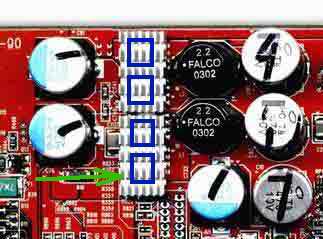

На следующей картинке я попытался показать расположение микросхем расположенных под радиатором:
http://adjika17.naro...50/polomka2.jpg (17Кб)
Синие прямоугольники – это и есть микросхемы, которые охлаждал радиатор. Зеленая стрелка показывает на микросхему, которая повреждена (она самая нижняя).
Сама микросхема имеет (по дефолту) 8 ног и размеры примерно 4*4мм. На ней я смог прочитать надпись, правда, возможны неточности (слишком плохо видно):
KP(O)R 319A
F43C
7822
Буква «O» в скобках – это как раз неточность, там написано или «P» или «O».

Что это за микросхема и за что она отвечает?

Помогите починить мою видеокарту, плиз!
Может, у кого есть сгоревшая видеокарта или адрес магазина/сайта где продается данная микросхема, может быть, знаете адрес ремонтной мастерской где её можно купить (даже в Москве). Могли бы как-нибудь договориться.
Принимаются любые предложения!!!
Если что, мой адрес: adjika17@yandex.ru

adjiKa17 Приезжай в Москву. Заходи в Чип и Дип. Покупай эту микросхему. Приходи ко мне. Я тебе припаяю.

Это микросхемы-ключи. Они довольно редкие. не врубай карту без них - есть шанс спалить полностью. У меня у друга отрывалась такая на 9500. Припаяли с убитого 9800. Как оторвалась, с ногами или только корпус?

LaikrodiZ Он же написал - в клочья разорвал микруху.

А медные проводники под микрухой не отслоились от текстолита?!

2PiZzA

Цитата

А ты знаешь, что именно нужно купить в Чип и Дип?
Пользовался поиском на их сайте, ничего не нашел.
Может ты чего знаешь? Подскажи!
LaikrodiZ
Оторвалась сама микросхема, все ноги (6 из 8) остались на самой видеокарте.
Сама видеокарта (текстолит и дорожки) не повреждена.
Прошу тебя и Альта, если у Вас есть эта микросхема пришлите её мне, плиз.
Начет денег - договоримся.
Очень жалко саму карту и денег потраченных на неё. 2 вольтмода, частоты 500/810.
S-fluX

Цитата

Нет

Сегодня ходил к знакомому инженеру-киповцу, он сказал, что если я достану микросхему, то он мне её без проблем припаяет и 95% что карта заработает.
Может быть, есть какой-то аналог только русского (советского) производства?!
Помогите найти микросхему!

adjiKa17
попробуй найти убитый 9500/9700/9800 и снять с него

кстати, в сервис-центр ни в какой не носил?

adjiKa17 я имел ввиду чтоб ты с картой пришел в чип и дип и показал им. Они тебе найдут. Или под заказ привезут.

viggen
Нет не носил.
У нас в городе почти не реально найти убитый 9500/9700/9800.
Написал Лэйку и Альту, может быть они смогут помочь мне.

2PiZzA
Попробую.
Просто в нашем Чип и Дип сидят толстые тети и ничего не знают.
Все равно попробую.

Цитата

Это обычный полевой ключ IRF7822 фирмы "International IOR Restifier"
Вот ссылка на даташит http://www.irf.com/p...ata/irf7822.pdf
Купи где найдешь и сам впаивай - ничего сложного нет.

Вот как все просто разрешилось.

Igor раз уж вы имеете доступ к информации по разного рода даташитам,то не подмогнёте ли вы мне,по поводу инфы на некую микруху P3055LD,толи это стабилизатор толи ещё чего .....

Где стоит?

Добавлено Фев 19, 2004 22:48:

Сколько ног?

Цитата

В углу видеокарты...нонеймового фх5200

Цитата

Три...

Это транзюк, если он дохлый - смотри еще и шим.
Parameter Value
Polarity N-Ch
Vds max (V) 60
Ids max (A) 12
Vgs th (V) 2
rds On (ohm) @ Id 0.15
Pd (W) 48
Package Styles TO-220

Igor
Спасибо!
Буду искать данную микросхему. Как найду, припаяю, сразу сообщу результат.

Igor и на тЁм спасибо ...не дохлый он точно,ведь всё работает ,решил вольтмодами побаловаться а это единственный неопознанный элемент,вот млин за даташит денюжек немеряно просят...

Помогите еще и мне... Мои руки не для скуки, как говорится... На R9800 Pro есть штука такая, возле разъема питания, накрыта черным радиатором. Под ней совсем маленькая микруха о 8 ногах. Я ее грешным делом сегодня отломил.

Что за микруха? Я не смог ее отцепить от термоклея, так что прочитать не могу. Реально ли ее достать?

Там транзюк. А какой завтра гляну.

дополнение: карта от Gigabyte, ревизия 1.0
