Друзья, здравствуйте

Пытаюсь собрать схему из статьи http://modlabs.net/index.php?location=arti...&url=vvrheo. Все мои предыдущие попытки провалились. Чтобы в очередной раз не паять неправильную схему, прошу вас - проверьте ее пожалуйста!

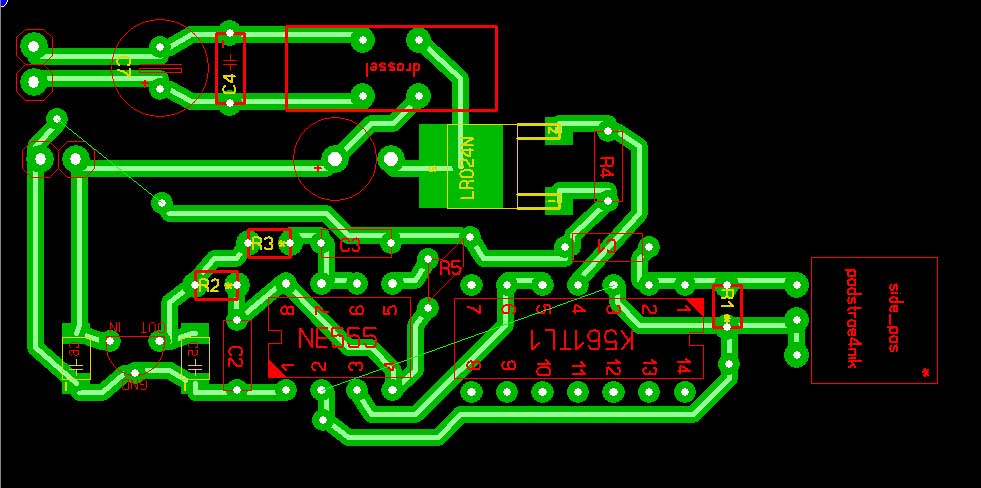

Вот здесь картинка нарисованной мною схемы http://fortunatto.na...PWM_in_jpeg.jpg
Здесь схема в SprintLayot http://fortunatto.na.../PWM_sheme5.lay

Здесь схема из статьи http://modlabs.net/p...heo/scheme2.jpg

Спасибо тем кто окликнется

Вообще-то , то, что у тебя на картинке - это не схема, а печатная плата. Поэтому, разбираться с разводкой желающих много не найдется.
НО! Беглого взгляда оказалось достаточно, чтобы понять - схема у тебя и не должна работать. Ты не подвел питание к микросхеме 561ТЛ1.

Тебе нужно:
- выв. 7 561ТЛ1 подключить к выводу 1 м/сх. 555,
- выв. 14 561ТЛ1 подключить к выводам 4,8 м/сх. 555,
- незадействованные входы 561ТЛ1 выв.13, 12, 10,9, нужно подключить либо к выв. 14, либо к выв. 7 561ТЛ1 - куда удобнее (по монтажу наверное к выв.14?).

Дальше монтаж не проверял - недосуг.

Добавлено спустя 1 минуту 58 секунд:

Вдогонку - я уже писал, что в этой схеме ШИМ 561ТЛ1 лишняя, достаточно только таймера 555...

автороут в спринтлэйоуте отстойный =)
разводи ручками
кроме того
генератор собранный на одном элементе не есть гуд, работать оно конечно же будет но лучше собрать на трех элементах - стабильнее

кстати можно возразить что в схеме именно 555 лишний, достаточно будет тл1ой =)) если регулировать скважность - самое оно а то на 555ом проще реализовать ЧИМ чем нормальный ШИМ -
в цепь заряда емкости резистор переменный и два диода - пин скользящего контакта к конденсатору, а обе ноги резистора диодами так чтобы заряжать емкость по одной половине резистора а разряжать по другой (известная схема) подобная штука применена в регулируемых дрелях фирмы макита

ЗЫ на одной тл1 в принципе можно реобас на 3 вентиля сделать =))

имхо может стоит нормально схему нарисовать?

2 ATLab
2 dynaco
Спасибо большое за помощь и советы Посмотрим что получится.

2 dynaco может сможешь нарисовать необходимую схему?

в принципе могу даже сделать и отладить, только у меня нету ваших
тл1 =((

мне проще на контроллере =)
с кнопками

Ну вот. Очередной эксперимент закончился искрой и дымом от платы. Слава богу не материнской.
Господа! Кто умеет и готов немного помеценатствовать - переработайте пожалуйста схему из статьи и предоставьте общественности.
