Народ, я не могу увидеть эту схему радиатора..кот в бмр ьыла ) не работает ссылка...

просто я сам три схемки сделал и почтиал площадь, так вот хочу узнать можт не я ервый, яхотя так и есть..я думаю..

noise попробуй так. чё-то глюки....

http://waterblock.na.../waterblock.JPG

а стенки/каналы не слишком тонкие/узкие?

gazblood это-то я и хочу узнать...

опа....и у меня была похожая идея... которая заключалась в том, чтоб смеять направление потока в противоположную сторону! только вот я что-то в однозначному решению не пришёл...нужно ли это вообще??

Теоретически чем больше турбулентность в теплообменнике, тем лучше.

La1kr0diZ, так вот.... я также рассуждал....причём на базе круглоймедной болванки...имхо там сопротивления меньше... но вот стоитли игра свеч???? т.е.это сопротивление....направленность..и.пр. оказывают ли они серьёзное воздействие на кпд водянки???

конечно стремиться к улучшению это всегда хорошо...и надо...

Лейк, ты умный человек, я знаю. дай мне ответ на один вопрос:

Цитата

а?

- что что я вижу - все лепят ватерблоки - похвально !

- я делаю свои ватерблоки очень хорошо и малой кровью тут не пахнет
хочеш круто выкладывайся на всю - что стоит только 2х часовая ручная финальная шлифовка нулевкой ( и это чтобы убрать самые мелкие царапины ) это еще без полировки (на полировку одного ватерблока у меня уходит до 1.3-часа - с перерывами).
- если на ватерблок уходит много сил и времени(недели) то на него ты потом смотриш не как на мертвую вещ - а как на картину и с ним не хочеться раставаться - он как родной становиться .

- хотите померяться силами в ватерблокостоении - давайте - для меня это дополнительный стимул .

( предупреждение - получить улетный внешний вид и нормальную производительность - технологически достаточно сложно (нужно чем то жертвовать - в моем случае каналами)- это я вам говорю наперед - нужно выбирать правильный путь изготовления .

VER-VOLF малой кровью т.к. не было возможности фрезировать, а теперь она есть. а для нормального вида я сделаю плексовую крышку. токо проблема в креплении. не подскажеш как? дырки в мамке на рвсстоянии 65мм
плекс это выдержит? если в нём скраёв сделать дырки и прикрутить?

попути зацени чертежи. правильно, не правильно и т.д. в чём сомниваюсь - так это в размерах. короче, вот
http://waterblock.na.../waterblock.JPG

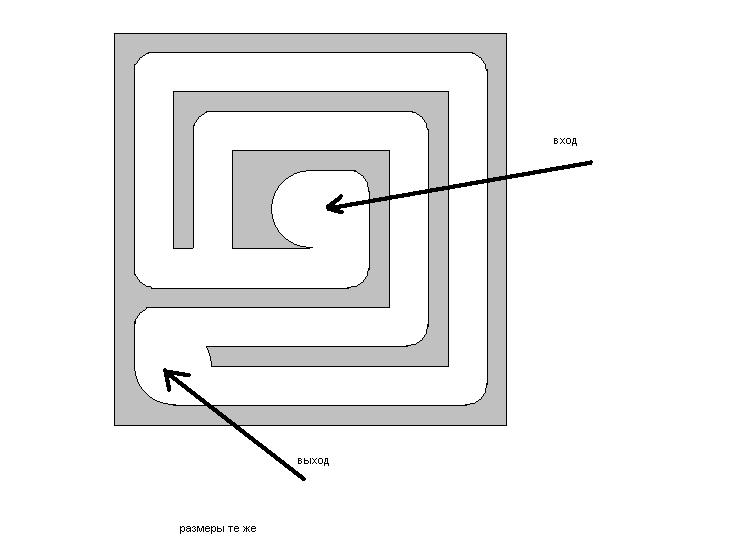

http://waterblock.na...waterblock2.JPG

- крепление к маме делай из стали - это надежно и недорого - само крепление должно быть закреплено на поверхности ватерблока винтами - пока что я буду придерживаться такого варианта - никаким пластикам не доверяй .
http://waterblock.na...waterblock2.JPG - этот вариант получше - и его легче сделать - но можеш попробовать и -1 - все зависит от насоса и радиатора .
-внутри при выборке острых углов у тебя не получиться .
если входное отверстие под штуцер 10 мм - значит у тебя внутр отв . в штуцере должно быть не менее 8 мм . (штуцер делай елочкой ) -
глубина нормальная .
- фрезернеш значит пятеркой - ну отлично .
ватеррблок никак под АТЛОН - да - 50Х50 знакомомые размеры .

VER-VOLF а я и не собираюсь острые углы выпиливать. просто недостаток чертежа. а фрезить буду не я, я этого некогда не делал и возможности нету. тем более заготовка(болванка 50х50х10) будет токо одна, боюсь испортить. я просто отдам мамке, она там на работе договорится и на халяву сделает.
а блок не под атлон, а под дюрон. но атлон в перспективе.

Морфий Малой кровью - просверлил бы сам медяшку свою , а то куда-то , кому-то.Хотя нахаляву хорошо. Можно сделать пластину из плекса , с отверстиями , и использовать ее в качестве крепежа , т. е. ей прижать ВБ к процу.Если аккуратно , то все получается .Да , кстати , подпись исправь ...

Дежавю я так и хотел, но VER-VOLF , как я понял матёрый в этом деле, посоветовал крепёж сделать из стали. п крышка всёравно из плекса будет.

Цитата

ты о чём?

Я тут тоже хочу за мутить ватерблок но не знаю где взять мотерьялы
Народ помогити найти в Москве медь

Karlito Пройдись по пунктам приёма металлолома, там много чего есть, если не будит, попроси что бы они оставили тебе, если появится подходящая заготовка.

VER-VOLF
а вот это можешь прокомментить? http://forum.modlabs.net/viewtopic.php?t=1147&start=25 (чертежи)
меня особо интересует вопрос насчет крышки - делать из плекса или термоклеем лепить медную?
и еще - мою заготовку на заводе будут распиливать. если сам водоблок будет 15 мм, какя будт толщина крышки? то есть приблизительно сколько мм уйдет на разрез, шлифовку и тд?

gazblood - 15 мм толщина - вообще то разрезать- это плохо -я так думаю что немножко неровно выйдет и много металла прейдеться убирать чтобы соеденить поверхности изделия без заметного зазора (геморно ) - лучше купить медный лист нужной толщины например 10 мм и делать из него - это ( вообще то зависит от того на каком стаке делать и кто делает )- эти вещи относительные может и круто получиться .
-если дисковая фреза имеет толщ 2 мм то ориентировочно выйдут 2 заготовки толщиной 12- 12.5 мм с учетом шлифовки .
крышу делать можно из чего угодно главное чтобы все держалось и не пропускало воду - делай как удобнее - поговори с Лейком он делал крышу из орг стекла .

я клей не уважаю .

Морфий и gazblood господа -- вообще я не ГУРУ а такой же маньяк как и вы - так что делайте сами и никого не слушайте я и сам то толком не знаю что у меня в конце получиться - ок .

моя концепция ватерблоков- делать необычно качественно и красиво ( проблемами эффективности теплообменников , расположением штуцеров ,вопросами влияния ширины и расположения проходов на производительность Я не занимаюсь - я в этом дуб - для этого надо знать термодинамику проводить опыты - прощитывать конструкцию с тонной формул .

хы, вот с формулами и всякими теориями как раз самый запор - мне намного легче представить и нарисовать все на бумаге (был случай когда из картона макет корпуса делал) чем обсчитать. я просто-напросто не умею =) а вот методом научного тыка - да, это всенародно любимый метод!

а можно крепление сделать через отверстия не к мамке, а к задней стенке, просверлив в ней дыдочки?
