Отправлено 03 Июль 2021 - 04:16

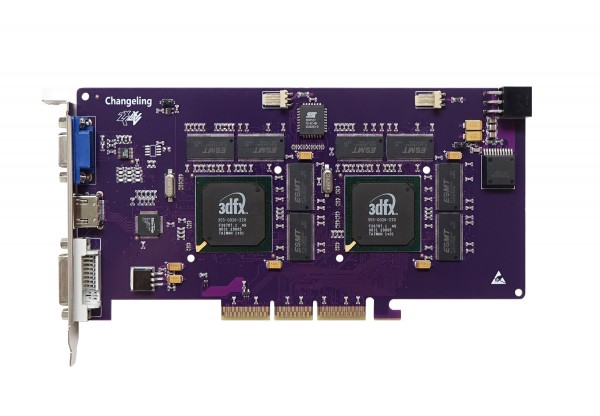

Двухчиповая видеокарта, по функционалу идентична v5 5500. В зависимости от варианта имеет PCI или AGP 1.0/2.0 интерфейс и HDMi разъем для передачи цифрового TMDS сигнала или VGA pass-thru.

Отправлено 03 Июль 2021 - 04:53

Отправлено 03 Июль 2021 - 05:01

Отправлено 05 Июль 2021 - 01:09

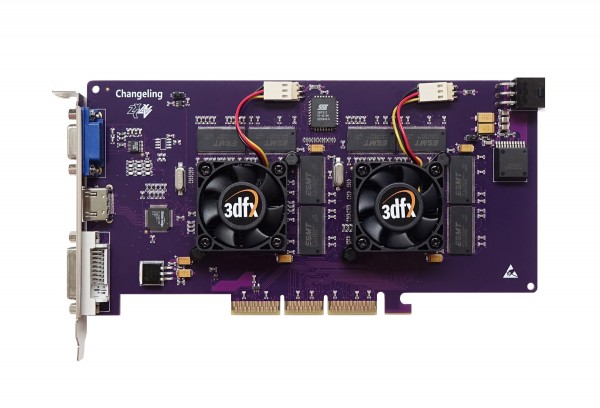

Кулеры и лежачие разъемы под них на плате это хорошо. Но мне все-равно больше нравится зеленый вариант. Тут народ ждет, когда выпустят белую плату

Отправлено 05 Июль 2021 - 01:19

Отправлено 11 Июль 2021 - 18:57

zx-c64 (03 Июль 2021 - 04:16) писал:

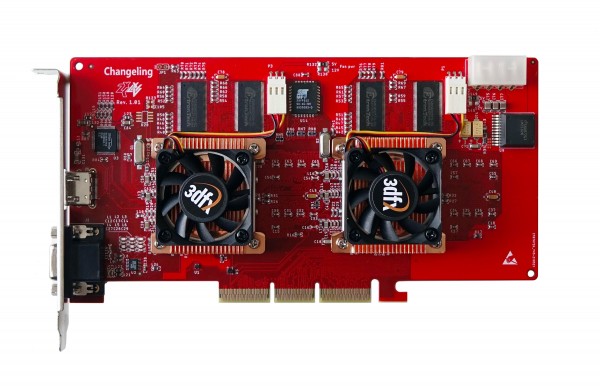

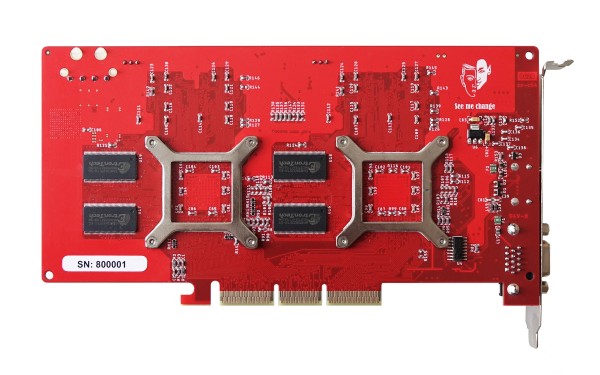

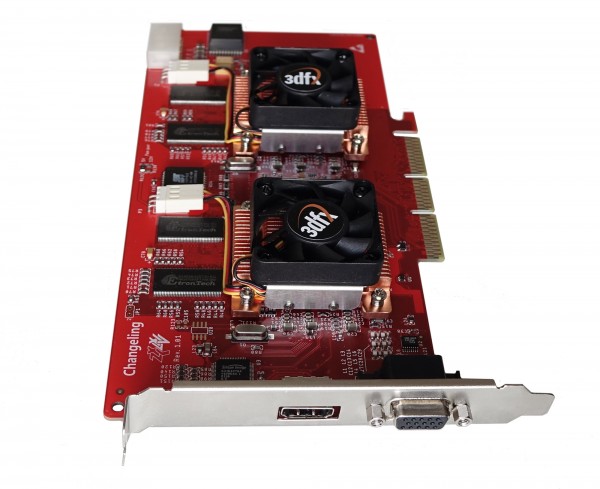

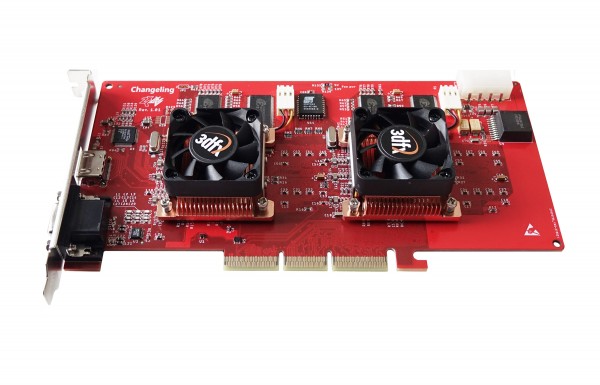

Второй выпуск двухчиповой карты для agp1.0/2.0, по функционалу идентична v5 5500 agp. Имеет HDMi разъем для передачи цифрового TMDS сигнала.

Hi zx-c64,

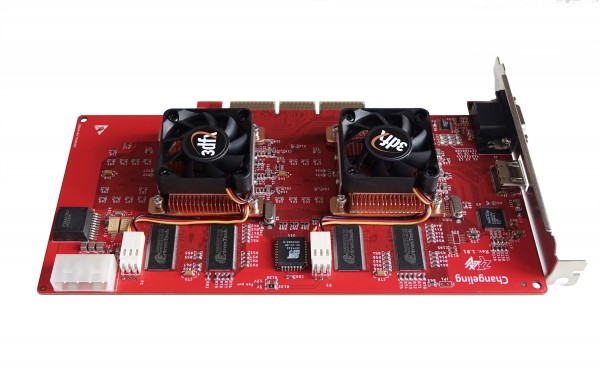

with the angled fan connectors it looks neater and the copper heatsinks finish the job.
The color is Red is nice, but I prefer the green version

Who knows what a Black version would look like :



Have you made any other hardware improvements besides the visible ones?

Отправлено 24 Июль 2021 - 23:31

Отправлено 25 Июль 2021 - 01:13

zx-c64 (24 Июль 2021 - 23:31) писал:

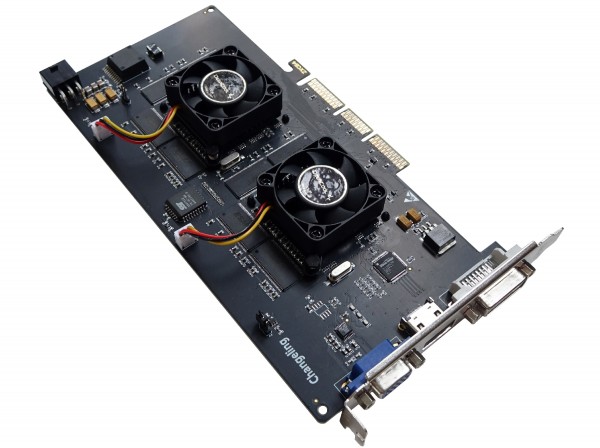

i'll post a black pci version photo a bit later. also very much hope to be able to make some improvements.

Great zx-c64! ... I felt you still had an Ace up your sleeve to play ...

Отправлено 25 Июль 2021 - 09:17

Отправлено 25 Июль 2021 - 21:11

imagic1 (25 Июль 2021 - 09:17) писал:

zx-c64, эта плата будет работать на матерях со слотом AGP 4x/8x?

будет.

https://www.youtube....HGhhTt0Cf8&t=7s

ciacara (25 Июль 2021 - 01:13) писал:

Great zx-c64! ... I felt you still had an Ace up your sleeve to play ...

i know what you mean and working on this

Отправлено 21 Август 2021 - 22:55

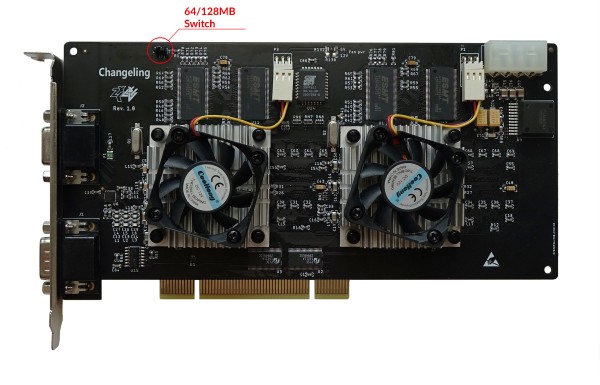

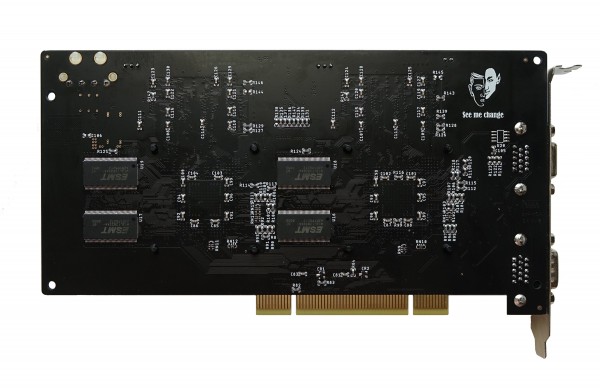

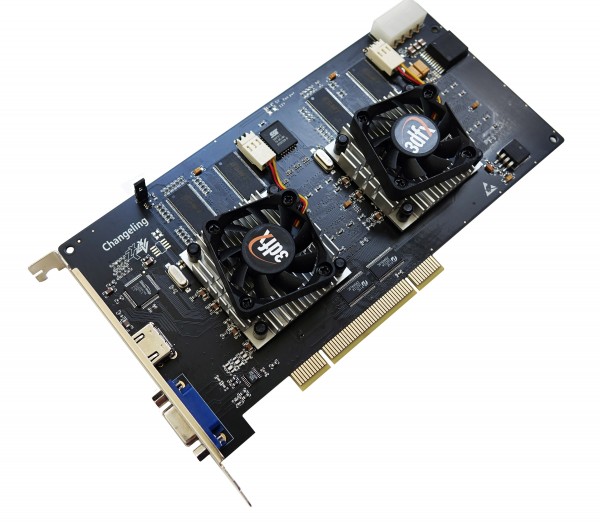

PCI версия:

Отправлено 22 Август 2021 - 00:46

zx-c64 (21 Август 2021 - 22:55) писал:

PCI версия

This time it's not my photomontage ...
I really like the Pci Black version of the 128mb Changeling, also because it is the first official version of your creations, with the 3dfx power core, which has a ram boost.
I am happy that he managed to achieve what you originally planned, only with a chip-bios, modifying the bios software and adding the switch jumper.
Thanks Anthony, you amazed me again.

Отправлено 22 Август 2021 - 05:20

ciacara (22 Август 2021 - 00:46) писал:

This time it's not my photomontage ...
I really like the Pci Black version of the 128mb Changeling, also because it is the first official version of your creations, with the 3dfx power core, which has a ram boost.
I am happy that he managed to achieve what you originally planned, only with a chip-bios, modifying the bios software and adding the switch jumper.
Thanks Anthony, you amazed me again.

thank you. hope, someone with software development skills will be interested enough to polish the drivers to get the maximum from the extra ram.

Отправлено 22 Август 2021 - 16:36

По БИОСу: а как реализовано переключение между 64 Мб и 128 Мб режимами? Нужно же 2 БИОСа, а на плате я вижу только одну микросхему.
По кулерам: на свои платы, закзаанные у тебя, я планировла поставить такие же кулера. ИМХО, должны справиться, при этом весят немного. Как они себя в работе показывают? Кстати, на кулере написано 12 В, а перемычка на плате напаяна на 5 В питание. Везде обман

Отправлено 22 Август 2021 - 17:46

Отправлено 22 Август 2021 - 19:26

zx-c64 (21 Август 2021 - 22:55) писал:

PCI версия:

Отлично выглядит!

Отправлено 22 Август 2021 - 19:29

Отправлено 22 Август 2021 - 21:03

Отправлено 22 Август 2021 - 21:46

Отправлено 22 Август 2021 - 22:04

zx-c64 (22 Август 2021 - 21:46) писал:

yep, less noise more reliability

ok, but have you ever thought about running the fans at 7v?
At this power you have the same or almost the same air flow rate for cooling as a 12v and the noise of a 5v fan, it could be a further exclusive of your creations...
