В наши дни внимание мировой IT-общественности приковано к противостоянию двух извечных конкурентов – компаний AMD и NVIDIA. Первая совсем недавно отличилась выпуском новейшей серии ускорителей Radeon HD 5800, а вторая, тем временем, испытывает серьезные проблемы с архитектурой Fermi, которая теоретически должна восстановить технологическое преимущество зеленого гиганта. Однако, и у «красных» не всегда все так гладко. Дефицит новых видеокарт настолько велик, что даже в Соединенных Штатах крупнейшие торговые сети электроники находятся на распределении, и это будет продолжаться еще некоторое время. А причина тому проста – AMD несколько недооценила потребительский спрос и вынуждена сейчас с этим мириться. К примеру, по предварительным прогнозам, новинки на территории СНГ в желаемых количествах (а, следовательно, и по вменяемым ценам) должны появиться в конце текущего, либо начале следующего года. Да, их уже можно приобрести, но переплатив солидную сумму сверху. Намного лучше дела обстоят с серией ускорителей Radeon HD 4800 и GeForce GTX 200, широко представленных на отечественном рынке, изучив который можно легко потеряться в брендах, названиях и спецификациях устройств, где большинство моделей отличаются друг от друга логотипом на видеокарте и в той или иной степени красочной упаковкой. Большинство, но все же не все – некоторые производители находят в себе силы предлагать покупателям оригинальные разработки, качественно отличающиеся от толпы конкурентов. Одной из таких компаний является MSI – один из локомотивов индустрии с нешуточным технологическим потенциалом. Примечателен тот факт, что вендор не отдаёт явного предпочтения ни одному из лагерей (не в пример EVGA (исключительно видеокарты GeForce ) или, скажем, Sapphire (исключительно видеокарты Radeon) и ведет, если так можно выразиться, «двойную» игру, выпуская различные линейки ускорителей. Такое гибкое поведение позволяет более рационально манипулировать ресурсами, смещая акцент в ту или иную сторону и, быть в постоянной готовности к изменениям на рынке. Впрочем, перейдем к основной теме – обзору двух видеокарт, заслуживающих особое вниманияе. Появление этих ускорителей вызвало неподдельный интерес большинства пользователей. Встречаем - MSI N275GTX Lightning и MSI HD 4890 Cyclone SOC!
MSI N275GTX Lightning
Начнем с MSI N275GTX Lightning. Выходу этого ускорителя предшествовала громкая рекламная компания, убеждавшая нас в превосходстве решения MSI над себе подобными платами от других брендов и в некоторой степени даже над более производительной (в её стоковом варианте) GeForce GTX 285. Кроме MSI N275GTX Lightning является прямой наследницей MSI N260GTX Lightning – самой быстрой из видеокарт, сумевших покорить отметку в 1 ГГц по ядру. Напомним, что этому достижению мы обязаны греческой легенде hipro5, чей выдающийся результат (который так и никому и не удалось обойти) находится здесь. Именно по этой причине MSI N275GTX Lightning ждали и возлагали на неё немалые надежды. Официальный релиз этой видеокарты состоялся 14 августа 2009 года в Тайбее (Тайвань), а чуть позже, 28 августа, акселератор принимал участие в финале международных оверклокерских соревнований Master Overclocking Arena 2009 в Пекине. Спустя какое-то время новинка оказалась и в наших руках. Видеокарта со всеми её принадлежностями находится в красочной упаковке, снабженной ручкой для переноски, что довольно удобно – не все вендоры настолько грамотно подходят к упаковке своей продукции, зачастую это можно увидеть у компаний, производящих блоки питания.
На лицевой стороне красуется боевой самолет, очень напоминающий истребитель-бомбардировщик F-35, находящийся на вооружении военно-морских сил США. Почему MSI обратилась к военной тематике, мы расскажем чуть позже. На обратной же стороне собрана краткая информация по выпуску и несколько ключевых технических характеристик:

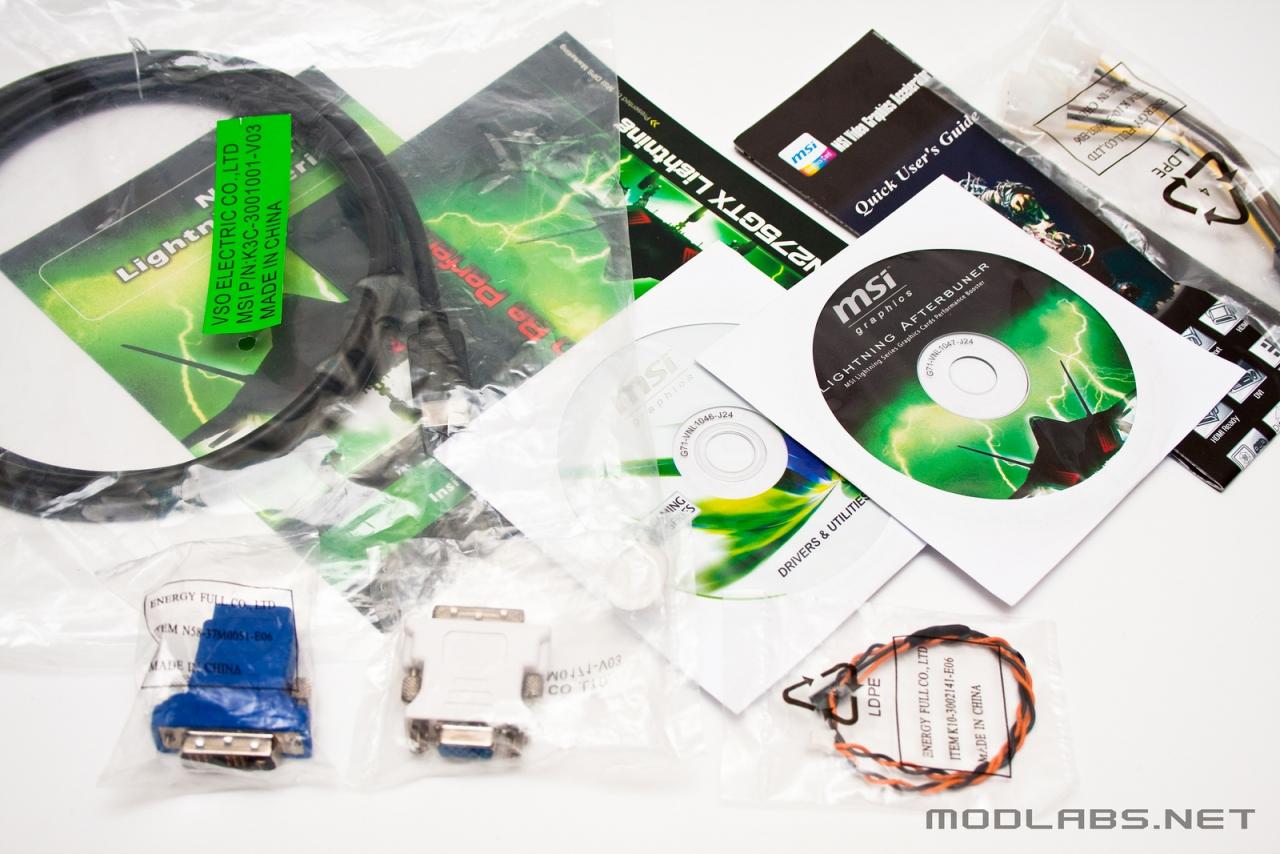

Кроме видеокарты внутри можно найти:
• 6-пиновый коннектор с переходником на Molex (почему-то всегда один, а разъемов два);
• Переходник VGA - DVI;
• Переходник DVI - HDMI;
• HDMI кабель;
• Шнурок SP/DIF;
• Инструкцию по эксплуатации, несколько промолистовок и два диска с программным обеспечением.
Немного непонятно, почему в комплекте отсутствовали два кабеля для мониторинга напряжений графического ядра и памяти, которые теоретически должны были находиться внутри упаковки. Впрочем, изготовить свои, даже более удобные, не составляло никакого труда, что и было сделано за каких-то 10-15 минут. Никаких дополнительных бонусов в виде модной стрелялки или бесплатного бенчмарка от Futuremark (а было бы весьма кстати, зная на кого именно ориентирован товар) там не было. А вот и сама карта:
Особенности MSI N275GTX Lightning:
• Модель: NVIDIA GeForce GTX 275;
• Тактовая частота GPU: 700 МГц;
• Тактовая частота памяти: 2300 МГц;
• Объем памяти: 1792 MБ GDDR3 (0.8 нс);
• Компоненты Military класса (Hi-c CAP/SSC/Solid CAP);
• Усиленная 10-фазная PWM система питания;
• Наличие технологии APS - динамической настройки фаз с 93% энергетической эффективностью;
• Система охлаждения Twin Frozr II;
• Технология SuperPipe (применение более эффективных 8 мм медных тепловых трубок);

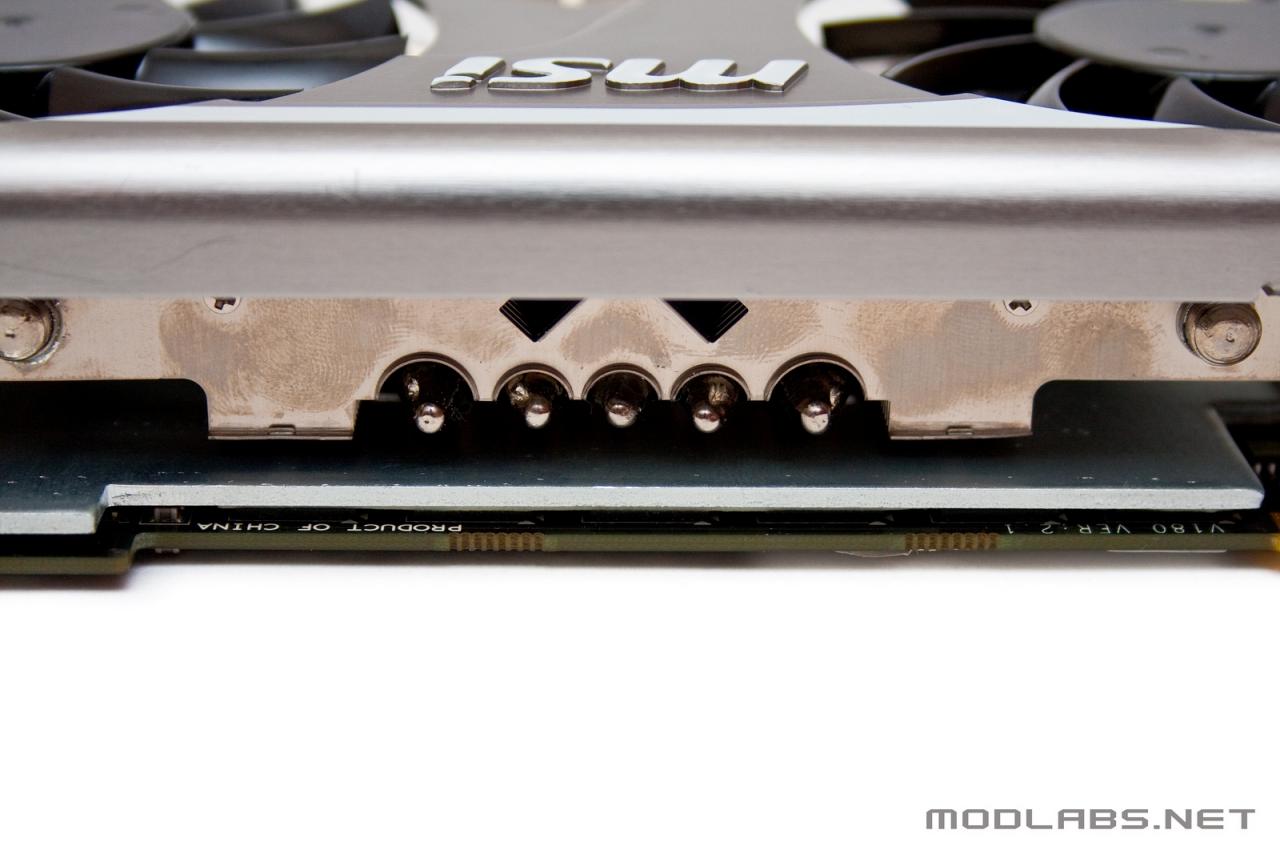

• Выносные контрольные точки V-Check Points для контроля напряжения питания графического ядра и памяти;
• Возможность работы с фирменной утилитой Lightning Afterburner предназначенной для разгона и изменения напряжений в среде Windows.

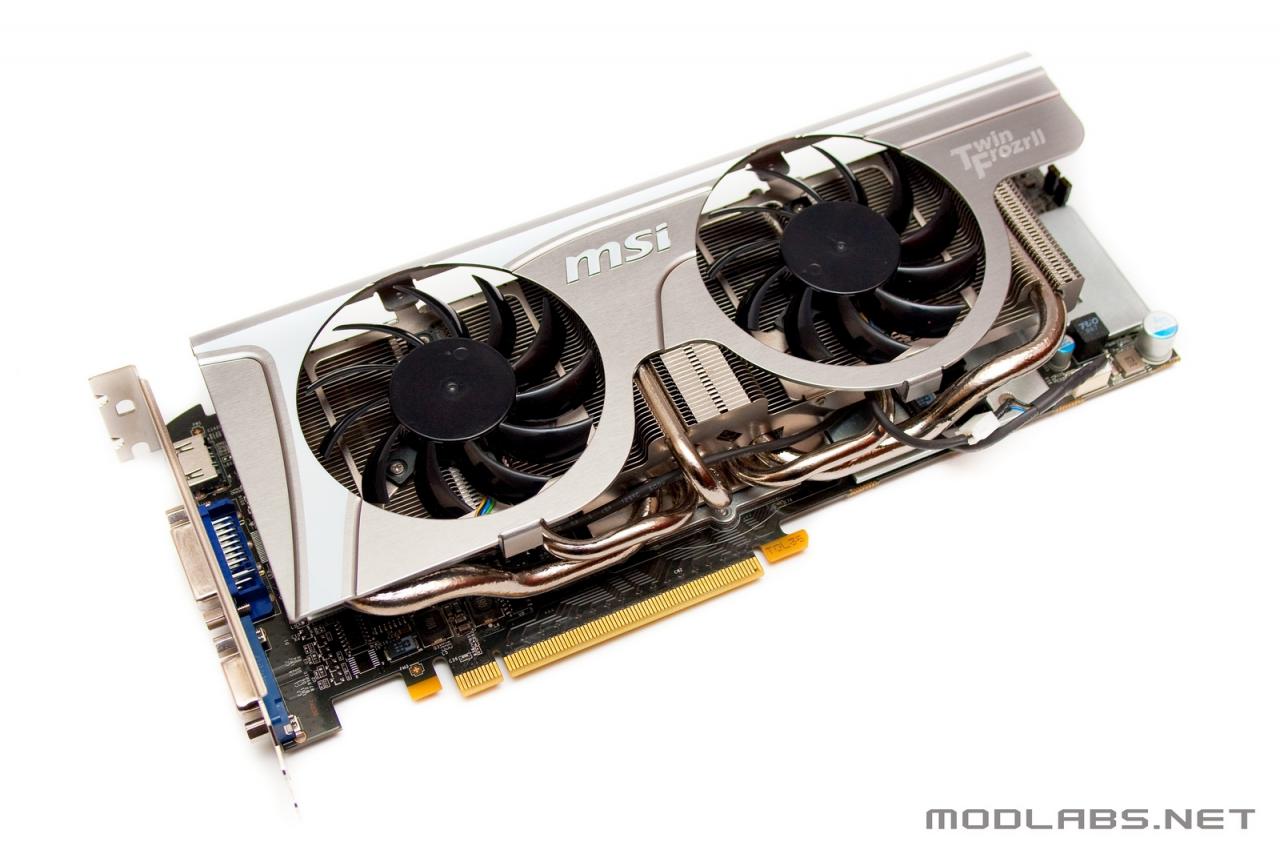

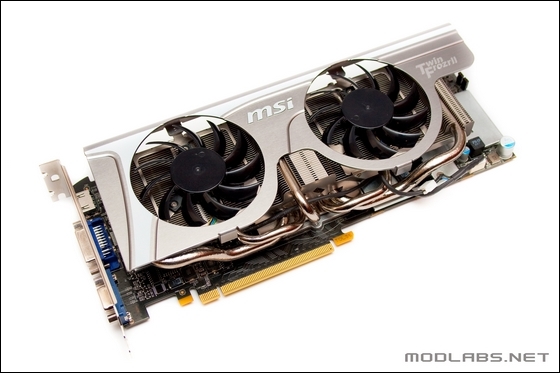

Первое на что обращаешь внимание это на систему охлаждения. Сперва может показаться, что перед нами серийный охладитель от какой-то известной компании, но, на самом деле это не так, данная система охлаждения - эксклюзивная разработка MSI созданная исключительно для N275GTX Lightning. Покрутив карту в руках (даже не разбирая) можно сказать, что радиатор совместим с любым чипом GT200, так как удерживается всего лишь за четыре монтажных отверстия. В деталях об этом позже.

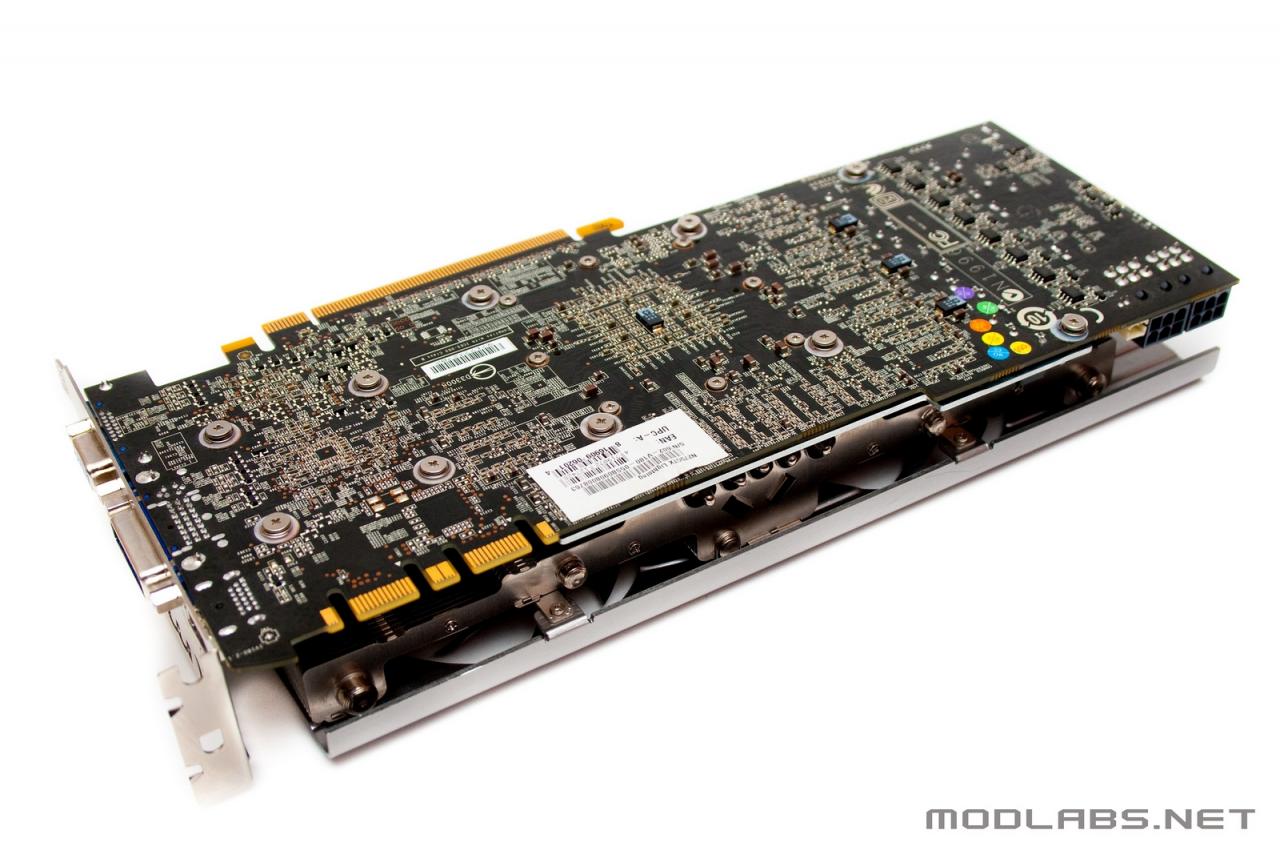

На обратной стороне нет микросхем памяти и дополнительных охладителей – все необходимое размещено спереди. Также отметим, что ускоритель занимает два слота.

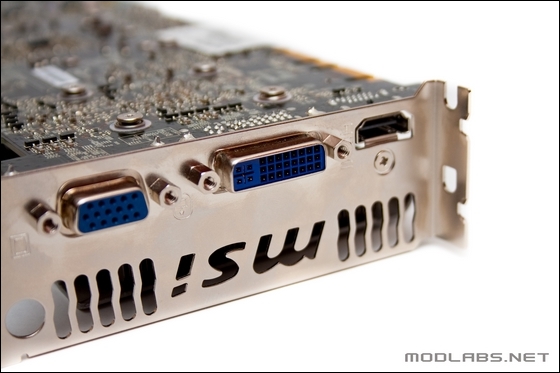

Сзади находятся три видеоразъема, один из которых смотрится несколько непривычно (в картах такого высокого уровня). Аналоговый VGA выход ещё встречается в бюджетном секторе, но, видимо инженеры MicroStar решили наделить свое детище и им. Рядом расположены цифровые DVI и HDMI коннекторы.

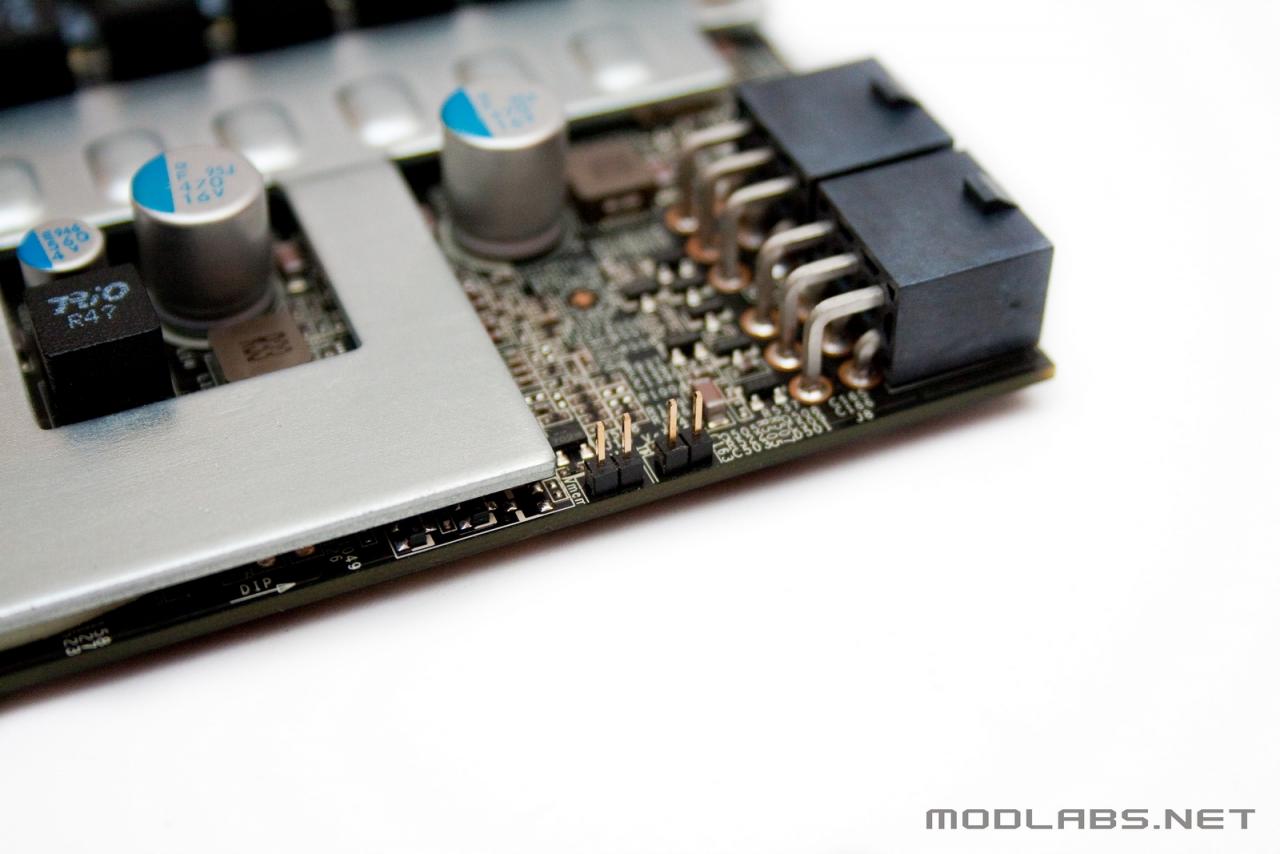

Как уже говорилось ранее, ускоритель позволяет замерять напряжения на графическом процессоре и памяти при помощи мультиметра, для чего на PCB выведены четыре контакта – так называемые V-Check Points. Они расположены с торца платы ближе к силовым разъемам питания. На нашей памяти это, пожалуй, первая видеокарта, наделенная такой возможностью. Побольше б аналогичной продукции – оверклокеры бы это однозначно по достоинству оценили.

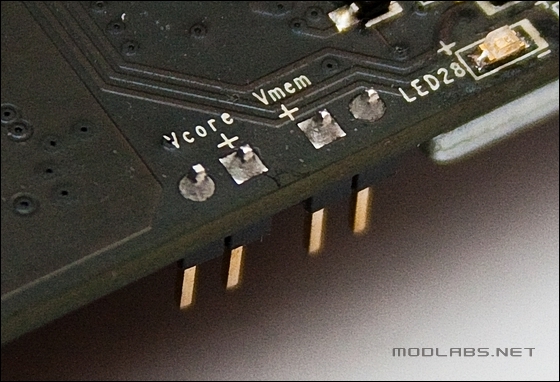

На оборотной стороне каждый из них подписан (очень мелким шрифтом) и проставлена полярность:

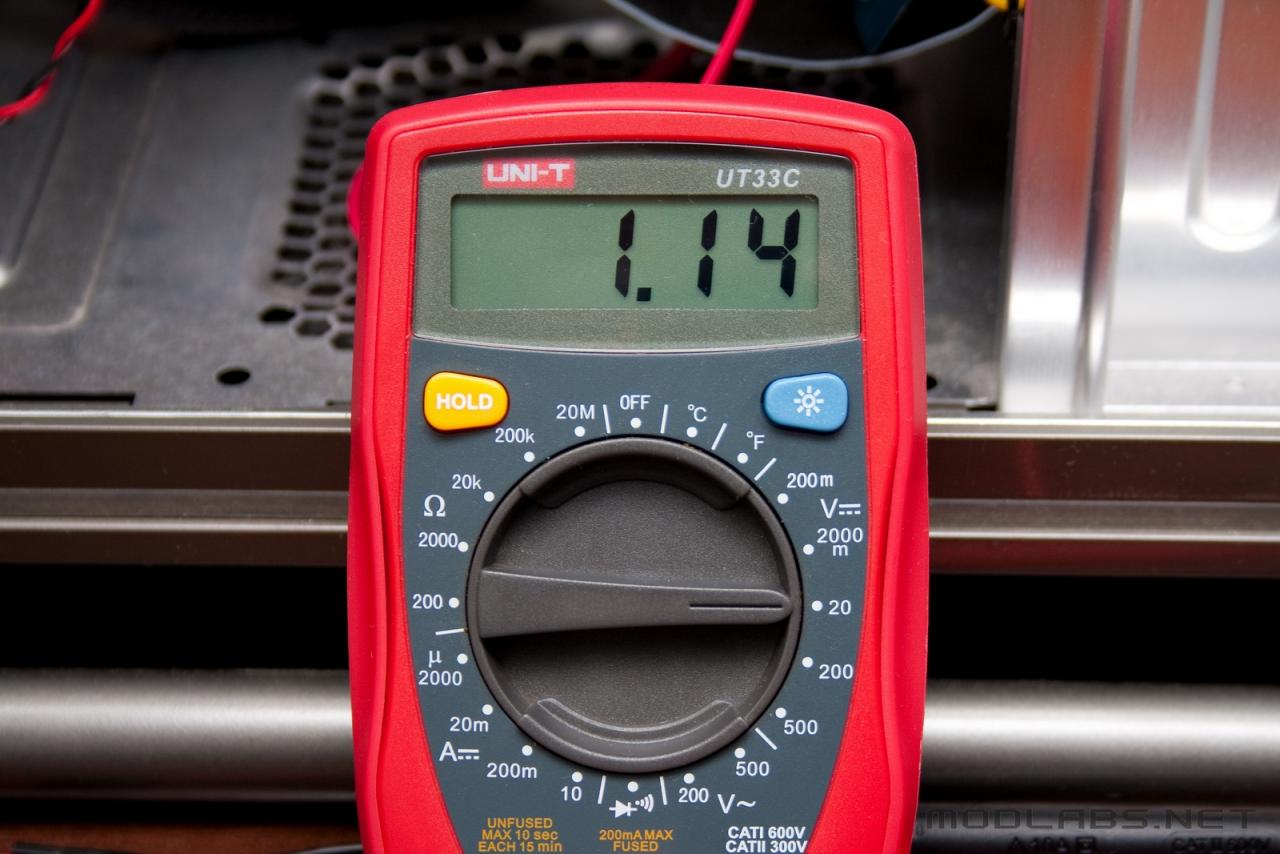

Для контроля напряжений мы использовали недорогой цифровой мультиметр UNI-T UT33C с «самопальной» парой для мониторинга напряжений. Как показала практика, нехитрый девайс из молекса и ненужного шнурка от кнопки RESET в использовании намного удобней фирменных, но коротких кабелей от MSI.

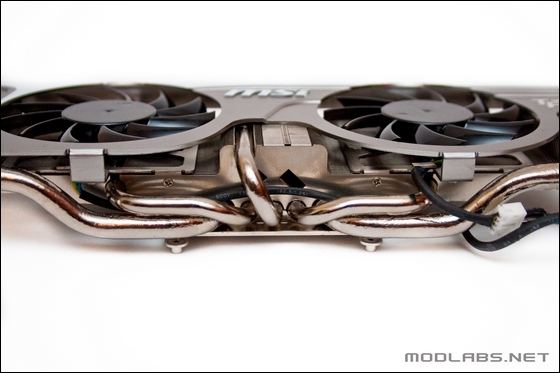

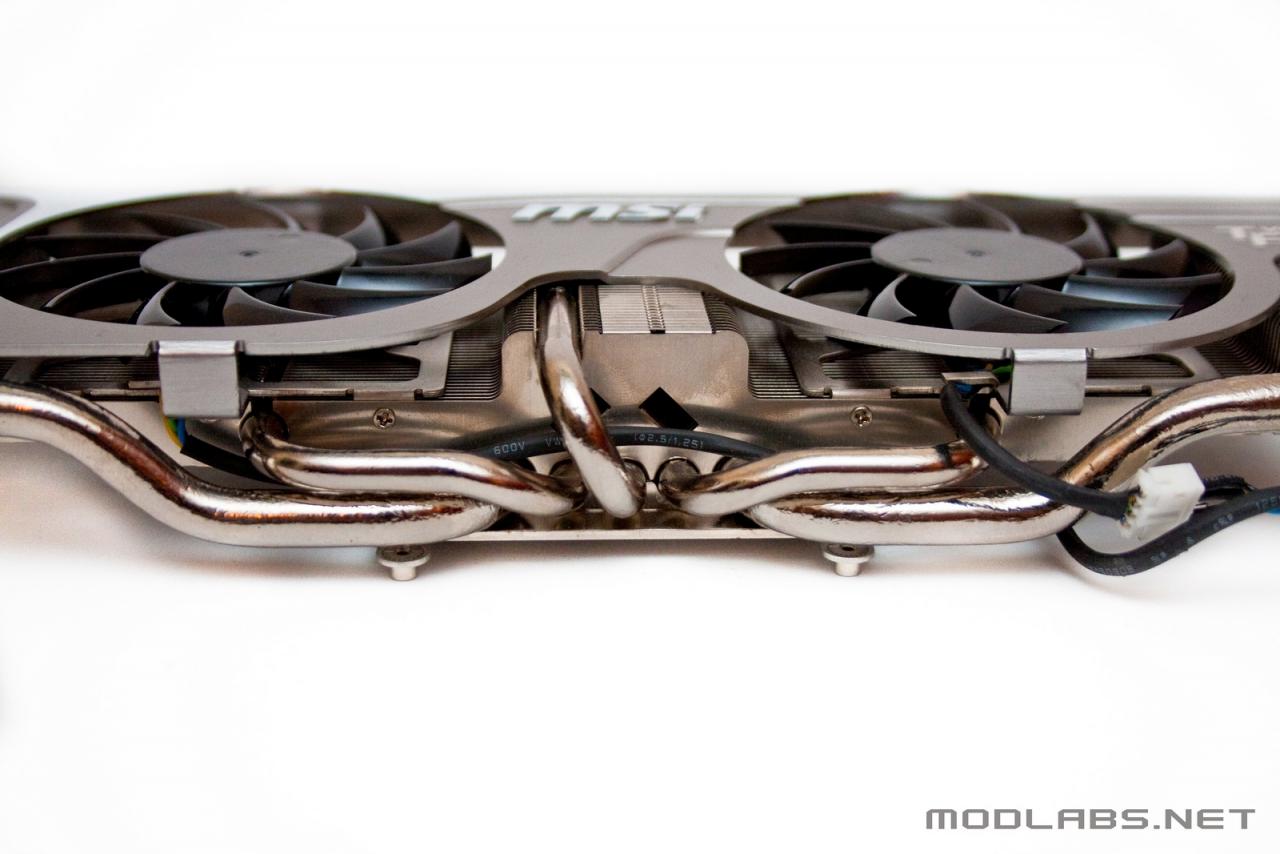

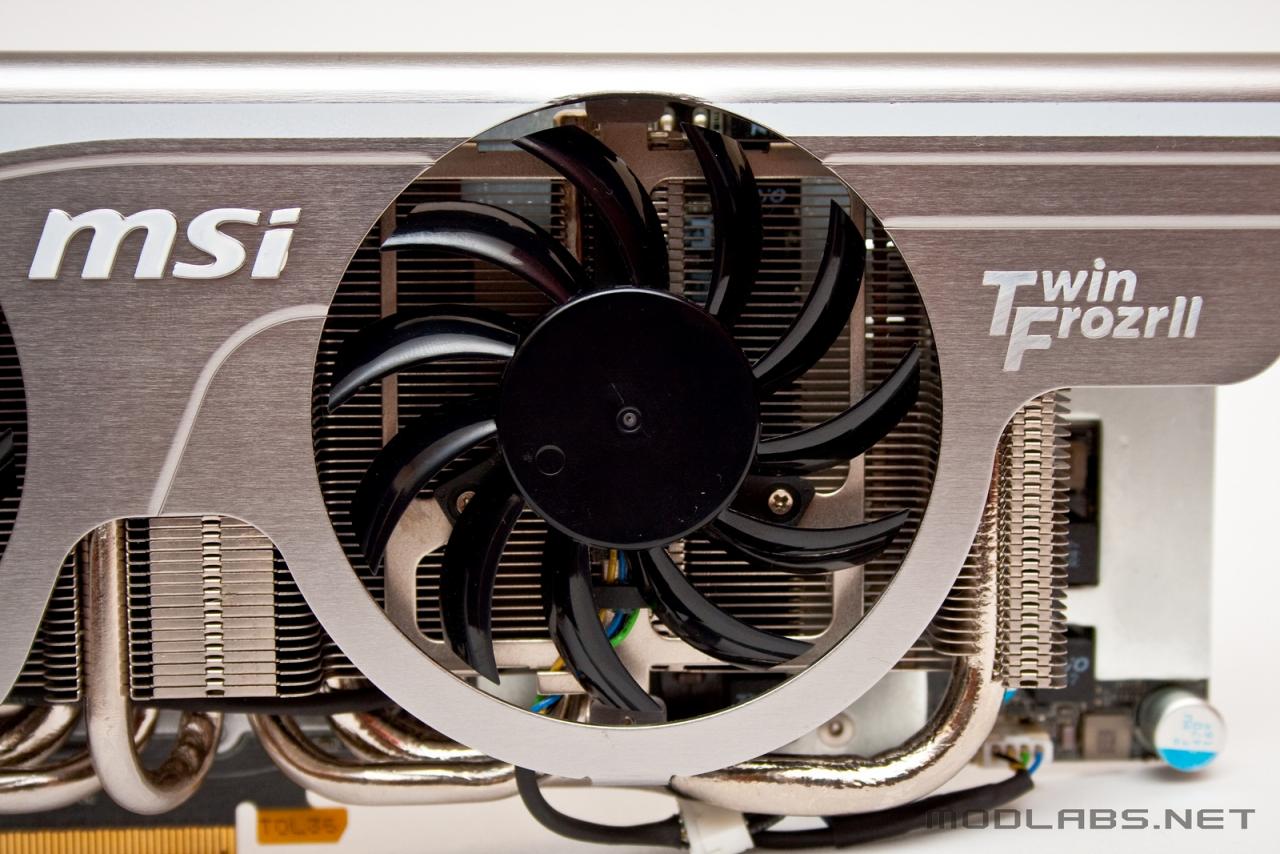

Давайте более детально изучим систему охлаждения. На первый взгляд она просто шикарна и имеет собственное имя Twin Frozr II. Хочется подчеркнуть, что за время своего существования эта СО была неоднократно положительно отмечена специалистами по всему миру за свою эффективность. Сама конструкция продувается двумя 80 мм низкопрофильными вентиляторами с довольно низким уровнем шума, максимальный уровень которого не превышает 30 дБА (паспортное значение). Забегая немного вперед, скажем – карта на самом деле ОЧЕНЬ тихая.

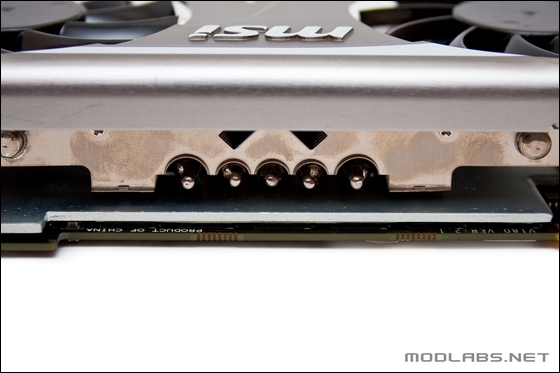

От медного основания СО к алюминиевым ребрам радиатора протянуты пять тепловых трубок: три 6 мм (расходятся от центра) и две 8 мм (технология SuperPipe). По мнению производителя, использование этой технологии позволяет отводить тепло на 90% более эффективней, чем если бы это делали традиционные трубки. На самом деле настолько однозначно утверждать сложно. Действительно ли 2 «дополнительных» миллиметра толщины могут дать такой колоссальный прирост эффективности, является вопросом отдельного исследования. А вот фотоснимок демонтированного кулера. Вид сбоку:
Если верить заявлению компании, то система Twin Frozr II делает графический чип на 23°C прохладнее, чем эталонный образец системы охлаждения от NVIDIA, что в свою очередь позволит разогнать видеокарту до 800 МГц по ядру на воздухе. Ладно, это мы потом ещё проверим.

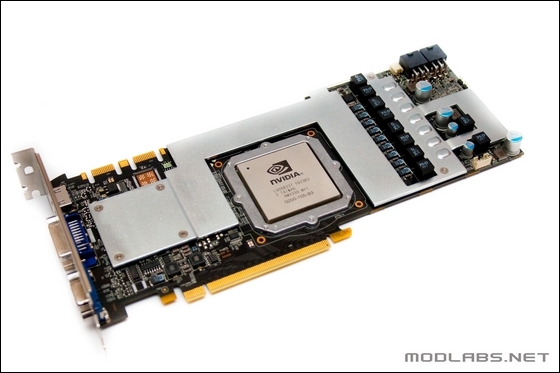

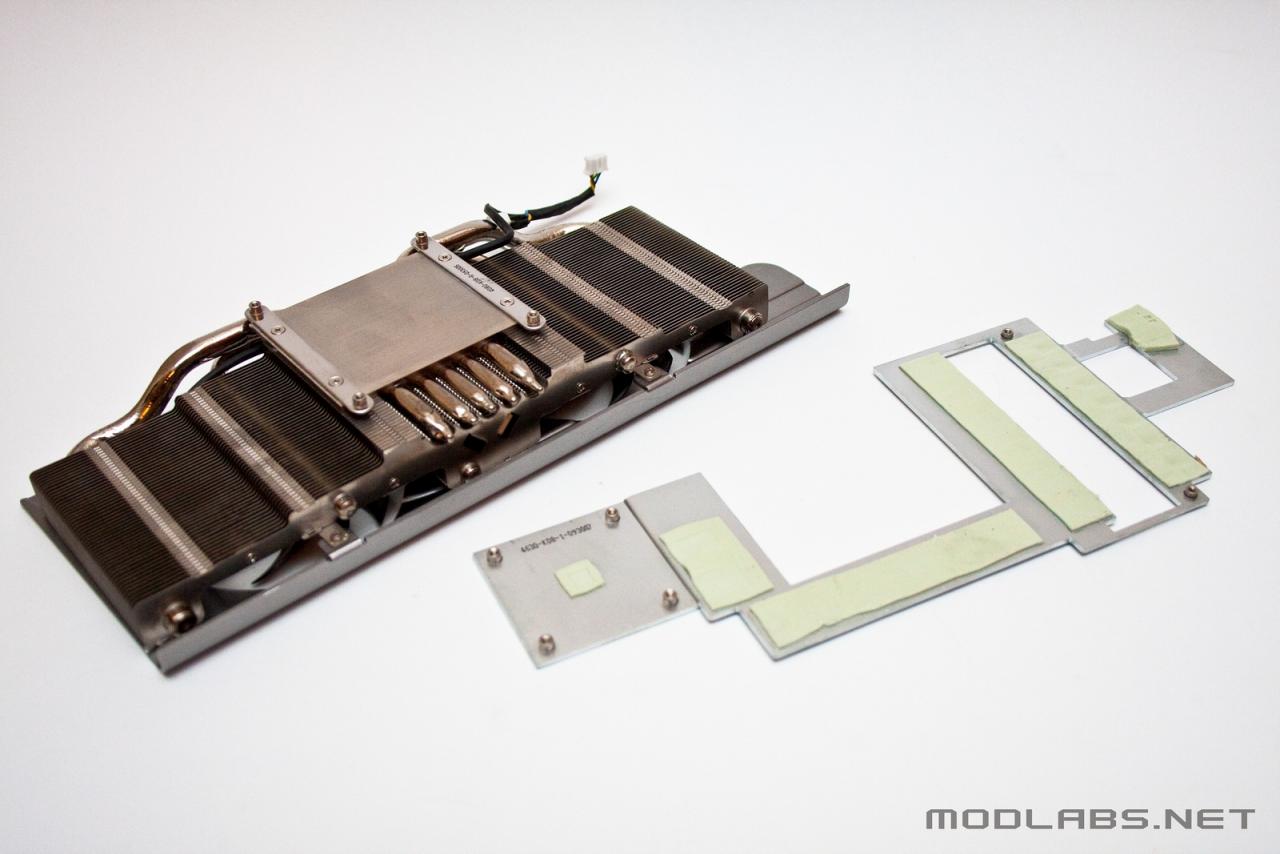

Как и говорилось выше, кулер контактирует только с GPU, а за отвод тепла от памяти, чипа NVIO и силовой подсистемы отвечает специальная алюминиевая пластина, фиксирующаяся шестью винтами. Контакт реализован посредством термопрокладок.

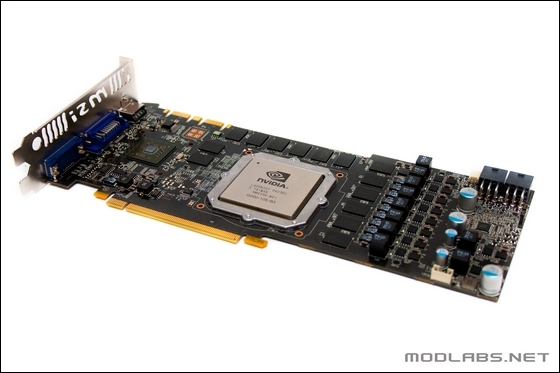

Приступим к изучению самой PCB:

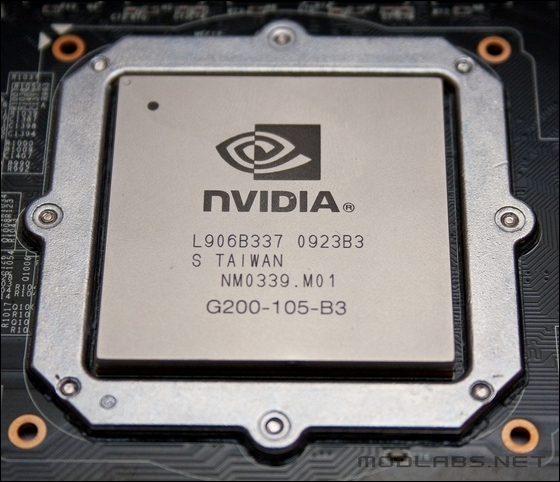

«Главным» здесь является 55-нанометровый процессор NVIDIA GT200b, произведенный на Тайване компанией TSMC, одним из крупнейших поставщиков полупроводниковой продукции.

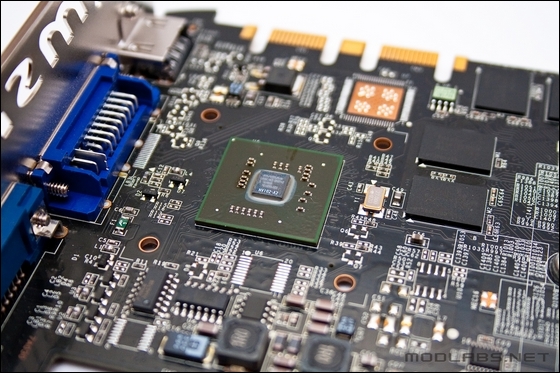

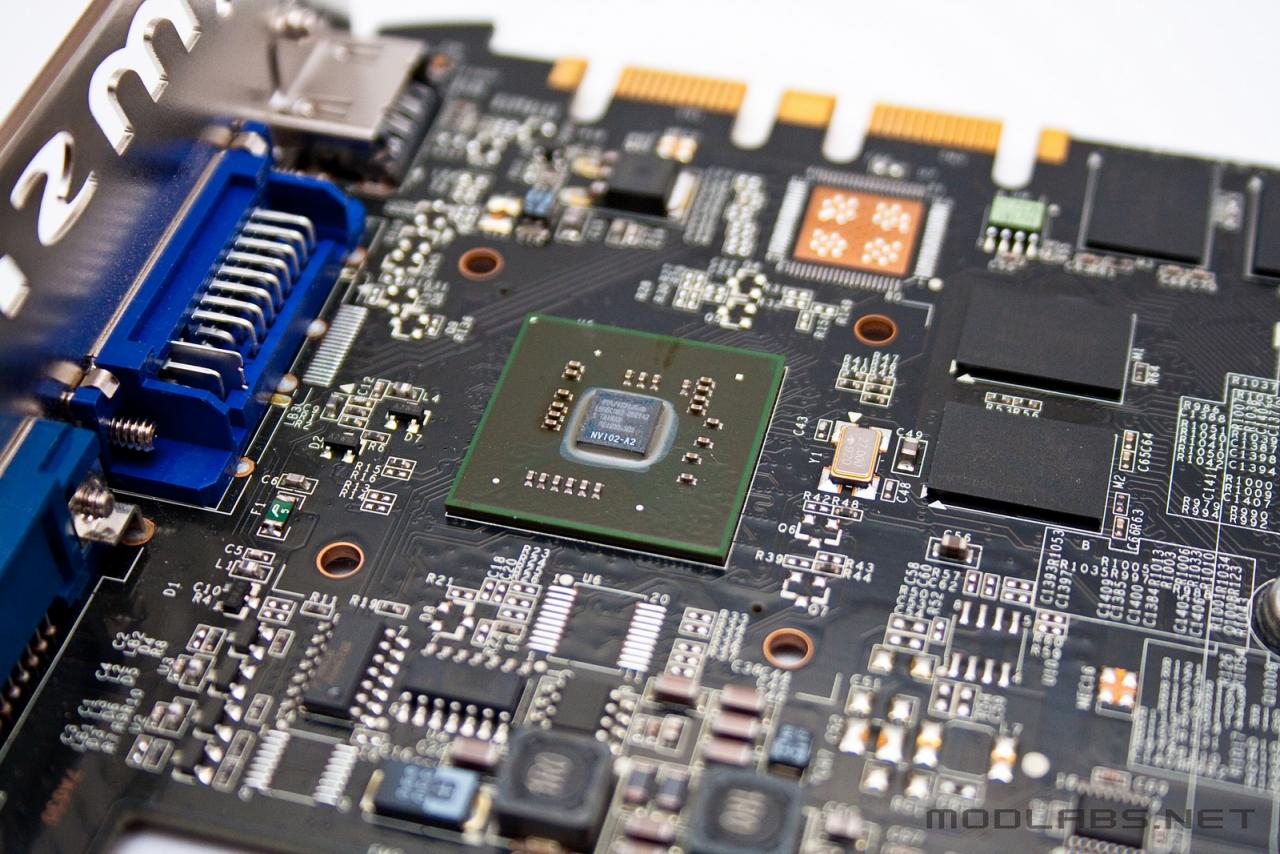

Чип NVIO находится на положенном ему месте. Здесь как всегда никаких сюрпризов.
Необходимый объем памяти (1792 МБ) набран из 14 микросхем производства Hynix с маркировкой HR5S1H23MFR-N2C (выборка 0.8 нс), соответствующих стандарту GDDR3 с эффективной частотой в 2400 МГц.
Теперь несколько слов об остальной начинке ускорителя. В графической карте MSI N275GTX Lightning используются компоненты класса Military, в число которых входят конденсаторы Hi-c CAP, SSC (твердотельные дроссели) и Solid CAP (твердотельные конденсаторы). Все эти компоненты изготовлены из материалов высшего качества и отвечают требованиям по рабочей температуре министерства обороны США. Основа конденсаторов Hi-c CAP изготовлена из тантала - редкого металла, по стабильности подобного платине. Эти конденсаторы широко применяются на спутниках NASA и кораблях Спейс-Шаттл для работы в предельно тяжелых условиях.
В видеокарте MSI N275GTX Lightning используется множество конденсаторов Hi-c CAP, обеспечивающих наиболее стабильное энергоснабжение GPU и увеличивающих срок службы остальных компонентов. При высокой температуре и полной нагрузке срок службы твердотельных конденсаторов легко может превысить 10 лет. В то же время их эквивалентное сопротивление (ESR) в два раза ниже, чем у обычных конденсаторов, что позволяет твердотельным конденсаторам класса Military создавать меньший нагрев и обеспечивать повышенную энергетическую эффективность.
SSC (твердотельные дроссели) представляют собой новые фирменные сплошные дроссели без разнородных деталей внутри. В условиях высоких нагрузок SSC не создают, в отличие от обычных дросселей, жужжания и высокочастотных вибраций. В графических картах MSI N275GTX Lightning используются только дроссели SSC, что гарантирует отсутствие шумов при работе со 100% нагрузкой.
Действительно, аргументы в пользу долговечности видеокарты могут стать решающими при покупке, а это особенно важно для оверклокеров, ставящих стабильность и надежность во главу угла. Теоретические десятки лет безотказной работы естественно хорошо, но вот только от морального старения никуда не уйти, ведь оно придет намного быстрее.

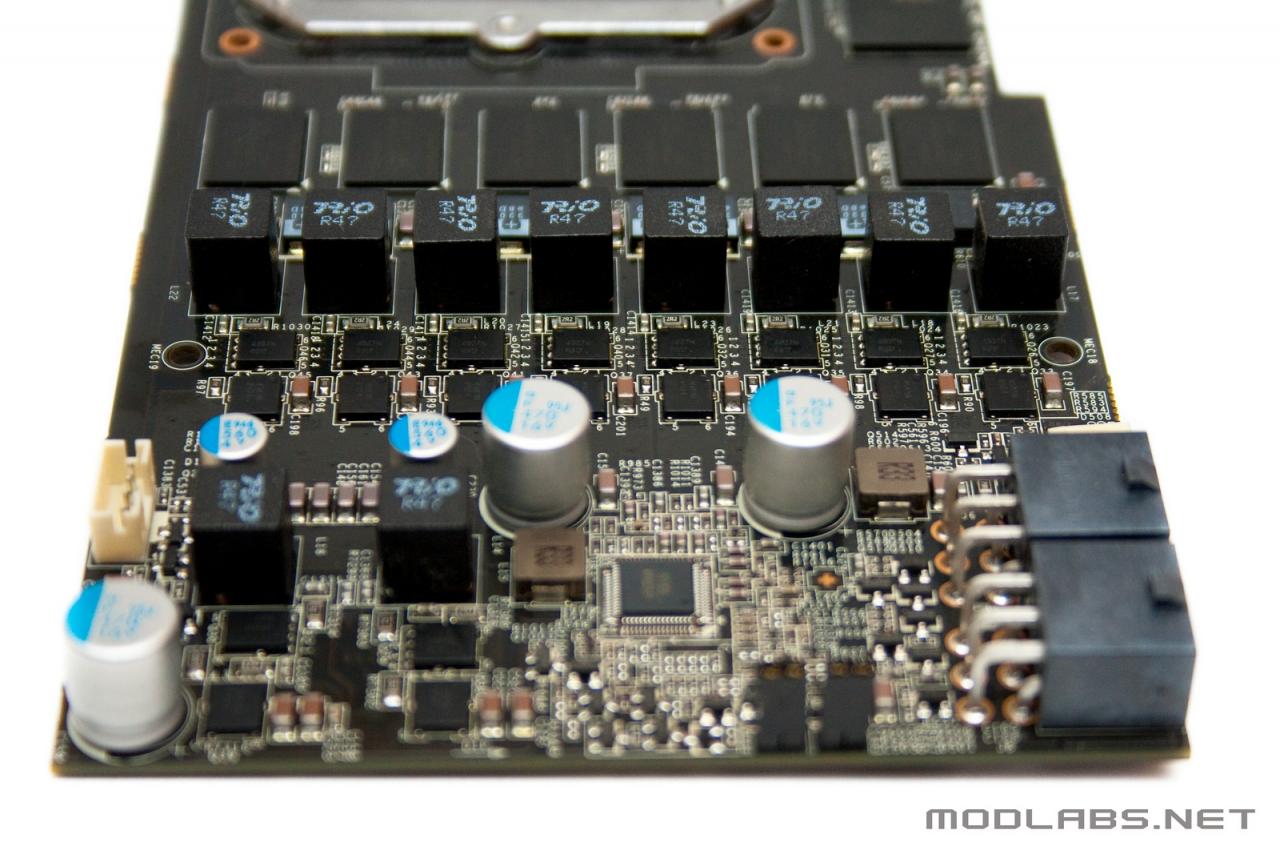

Инженеры MicroStar внесли ряд изменений в силовую подсистему карты, применив новую 10-фазную схему PWM. Вместо привычного всем контроллера Volterra на PCB распаян чип от uPI Semiconductor - uP6208, именно он управляет напряжениями N275GTX Lightning.
Также в акселераторе реализована фирменная технология APS (Active Phase Switching), впервые примененная в системных платах от MSI, позволяющая сберегать электроэнергию. Ее функция заключается в том, чтобы частично отключать источник питания, когда уменьшается потребляемая мощность, а когда вновь требуется больше энергии, система APS автоматически настраивает источник питания в соответствии с величиной нагрузки на процессор, определенной в каждый заданный момент времени. Таким образом, видеокарта может интеллектуально настраивать фазы питания в соответствии с нагрузкой и отключать 7 неиспользуемых фаз, когда система находится в режиме холостого хода. Отметим, что помимо сбережения энергии энергетическая эффективность может быть повышена до 93%. Зеленый, синий и красный светодиоды, распаянные на задней панели MSI N275GTX Lightning, обозначают низкий, средний и высокий уровень нагрузки, так что благодаря такой своебразной LED-индикации следить за её состоянием пользователям становится намного легче.

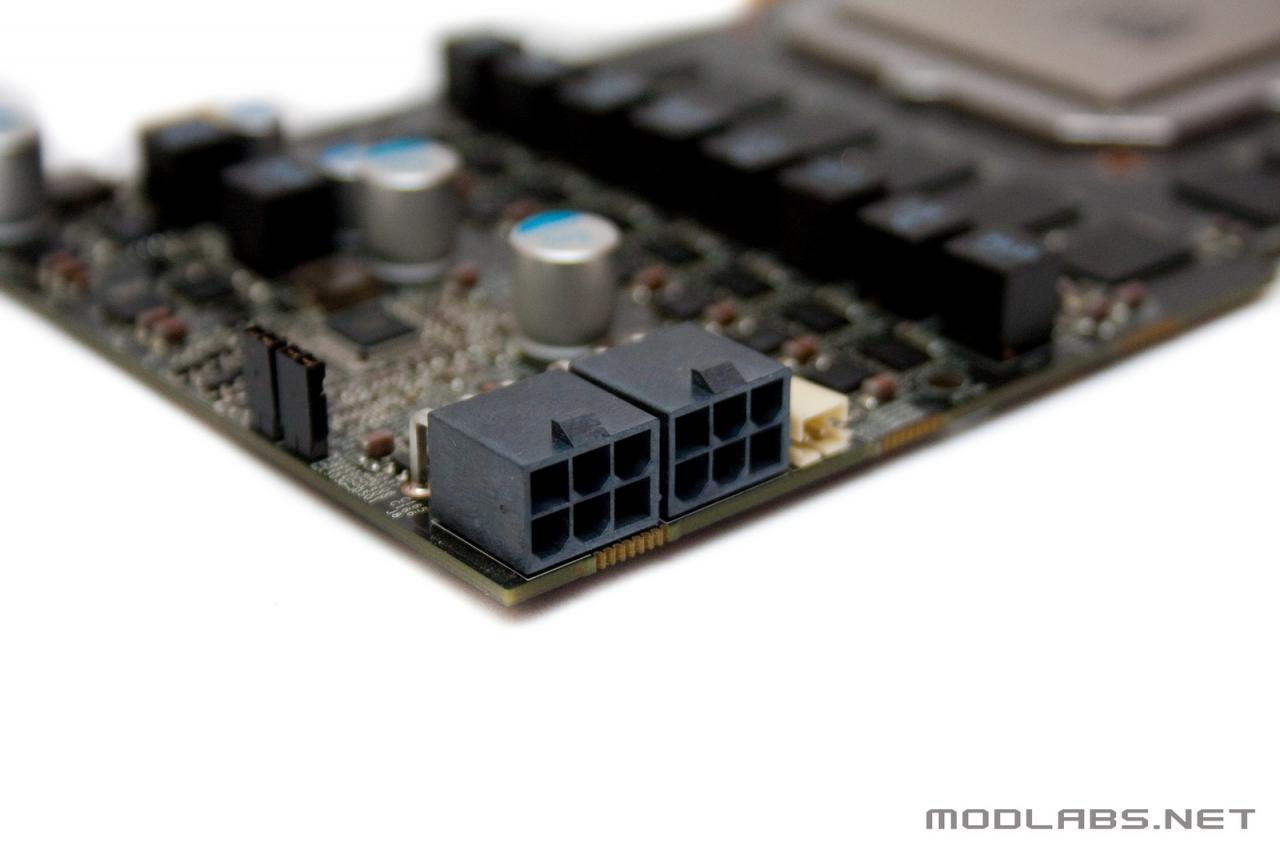

Для подключения питания используются два стандартных PCIe разъема на шесть контактов каждый. На этом визуальный осмотр можно завершить и приступить к изучению соперника в лице Radeon HD 4890.
MSI HD 4890 Cyclone SOC
Как и MSI N275GTX Lightning, эта видеокарта является представителем нереференсных устройств и, что немаловажно, имеет заводской разгон. Некоторые представители серии Radeon HD 4890 стали своего рода знаковыми продуктами и в некотором смысле сотворили маленькую революцию – частота графического чипа впервые перешагнула отметку в 1 ГГц, причем для этого не потребовалось экстремальных систем охлаждения. К примеру, ни одна карта от NVIDIA в стоке и при использовании водоблоков СВО не способна взять заветный рубеж. Исключением, пожалуй, можно считать только N260GTX Lightning, разогнавшуюся под азотом до частоты в 1100 МГц. Сегодня на рынке присутствует заоблачное количество ускорителей от AMD, среди которых немало карт на базе чипа RV790 и одна из них, на первый взгляд, совсем не попсовая, оказалась у нас в руках - MSI HD 4890 Cyclone SOC.
Краткие технические характеристики:
• Модель: Radeon HD 4890;
• Тактовая частота GPU: 1000 МГц;
• Тактовая частота памяти: 4000 МГц;
• Объем памяти: 1 ГБ типа GDDR5 (1.0 нс);
• Компоненты Military класса (Hi-c CAP/SSC/Solid CAP);
• Усиленная 5-фазная PWM система питания;
• Технология SuperPipe (применение более эффективных 8 мм медных тепловых трубок);
Также существует более простая версия ускорителя серии Cyclone - MSI HD 4890 Cyclone OC, отличающаяся от нашего экземпляра лишь частотами. Для неё предусмотрена скоростная формула вида 880/3900 МГц, а в остальном все без изменений.

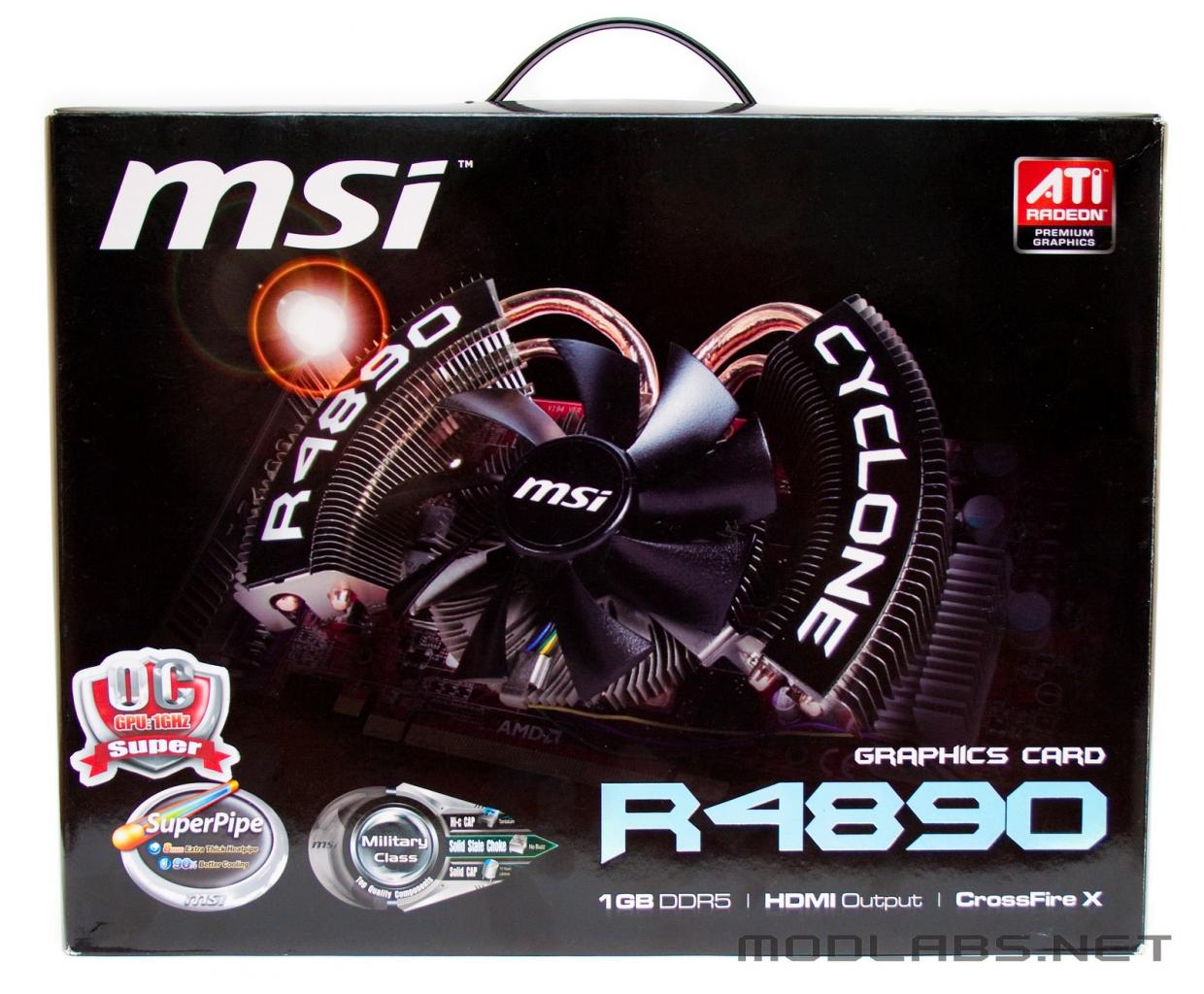

Как всегда начнем с того, в каком виде видеокарта приходит к покупателю и что можно найти в коробке помимо заветного девайса. Упаковка идентична MSI N275GTX Lightning, т.е. таких же размеров, с ручкой для переноски и стилистике оформления.
Переворачиваем её и знакомимся с преимуществами купленного акселератора, которые довольно подробно расписаны на обороте.
Внутреннее пространство картонного короба разделено на два отсека и защищено прозрачным пластиком. В одном из них лежит видеокарта, а второй содержит комплект аж из целых двух разъемов питания PCI-Express.

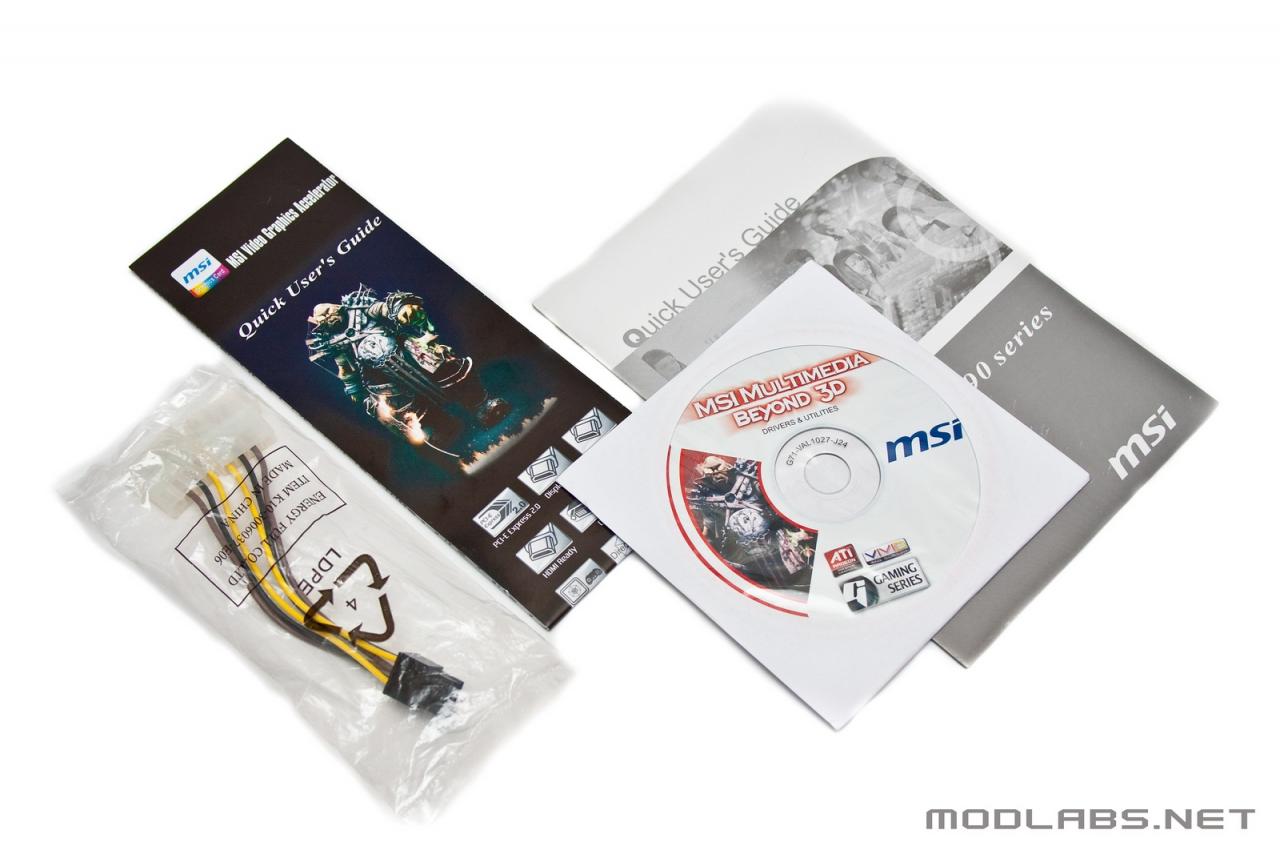

Также прилагается небольшая книжечка с документацией, красочный рекламный буклетик и диск с программным обеспечением. Все по-спартански. Никаких дополнительных переходников, бесплатных игр и прочих прекрасностей нет.

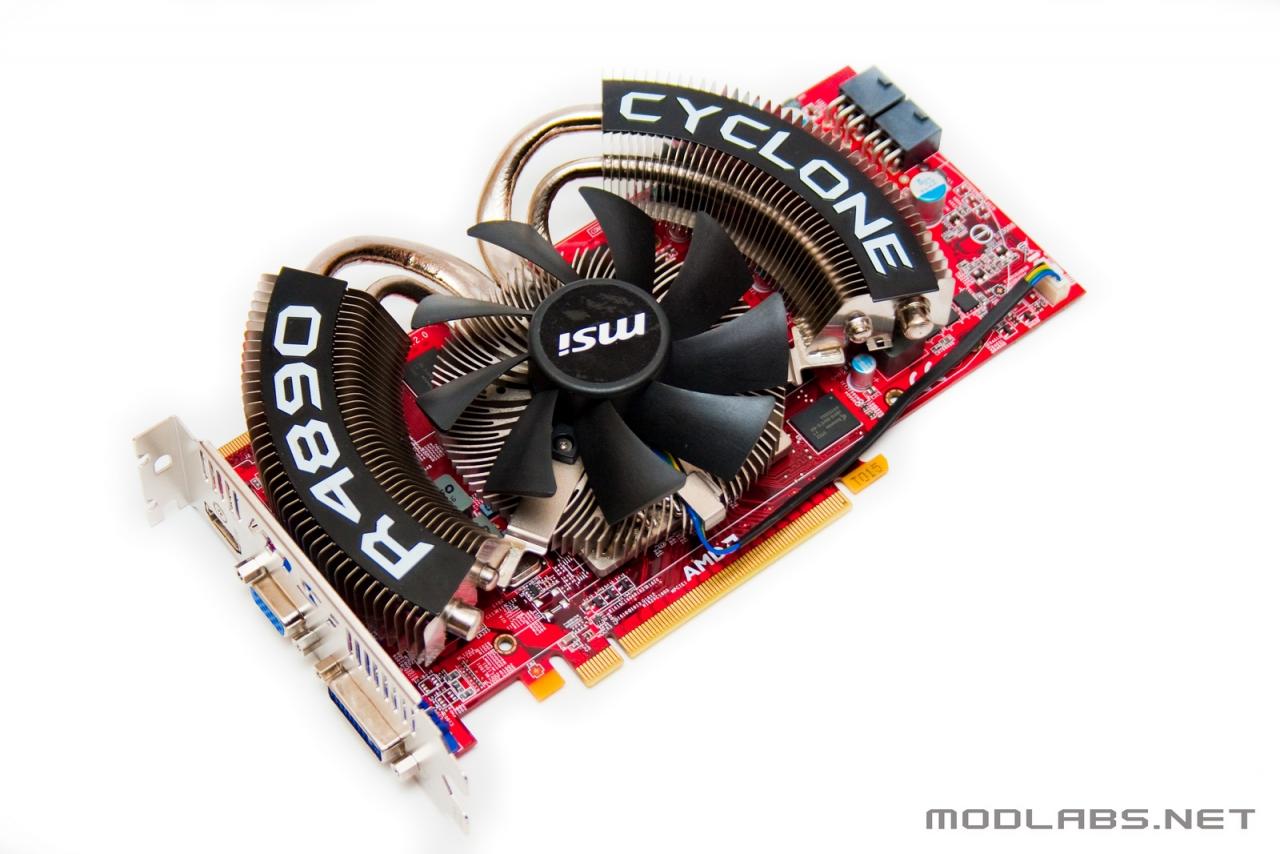

На первый взгляд может показаться, что такая «размашистая» система охлаждения довольно увесиста, но на самом деле это не так. Видеокарта легка и занимает два посадочных места, блокируя свободный слот. Красная PCB смотрится очень даже бодро, и представить её в каком-либо другом цвете без потери задумки немного проблематично. Сходства с эталонным образцом от AMD мы не наблюдается совсем:

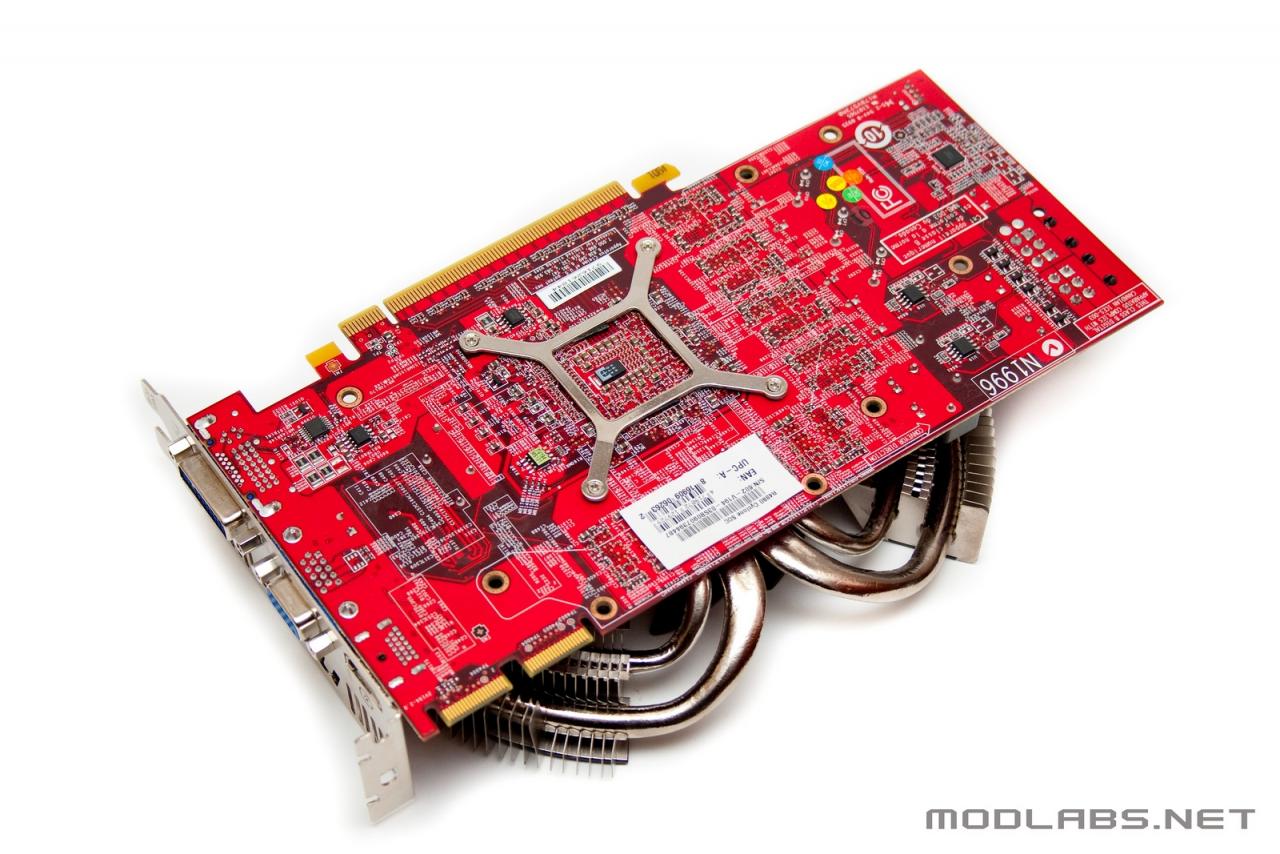

Как и положено, с оборотной стороны на карте присутствует стальная пластина жесткости, не дающая текстолиту прогибаться. Было бы неплохо видеть аналогичную распорку и у N260GTX Lightning, но её, к сожалению, там нет. Здесь же распаяны контроллеры, управляющие напряжениями.

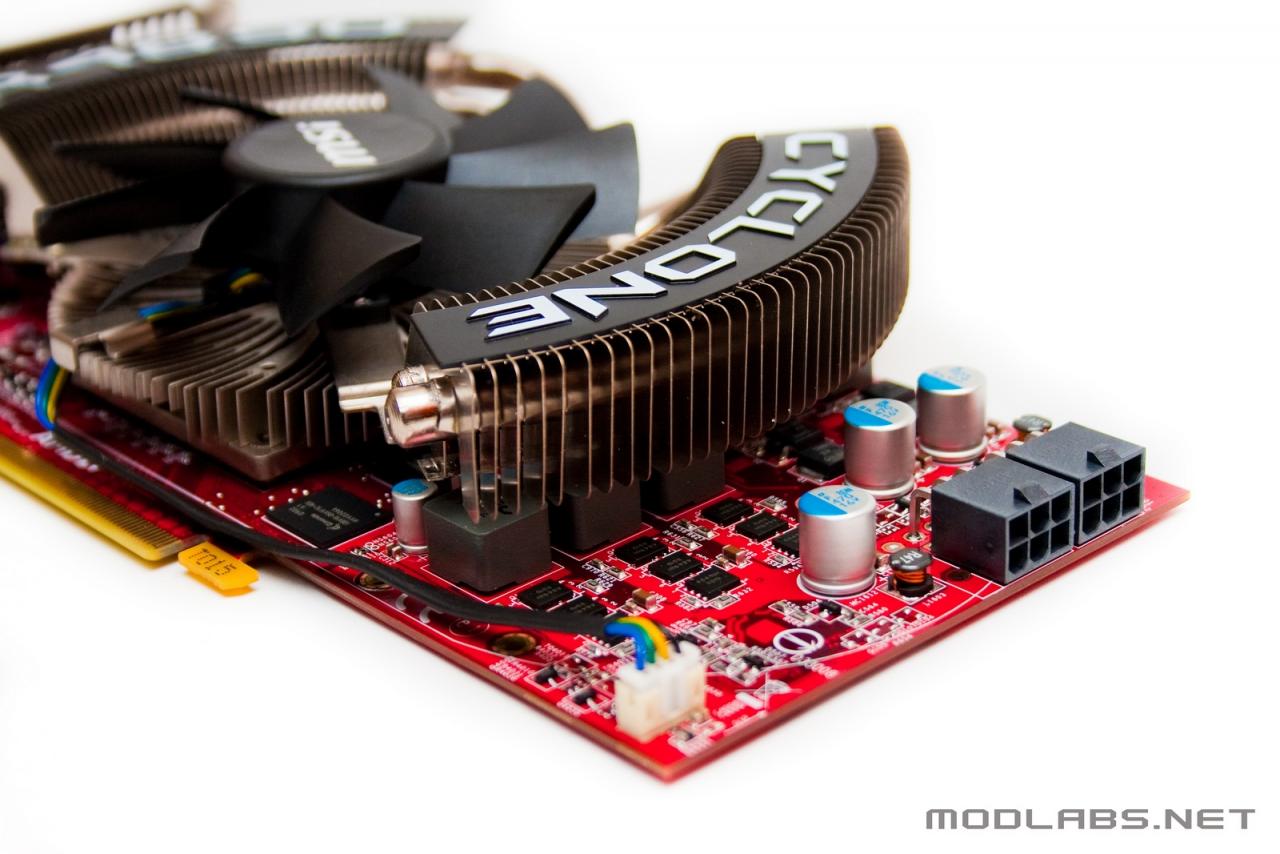

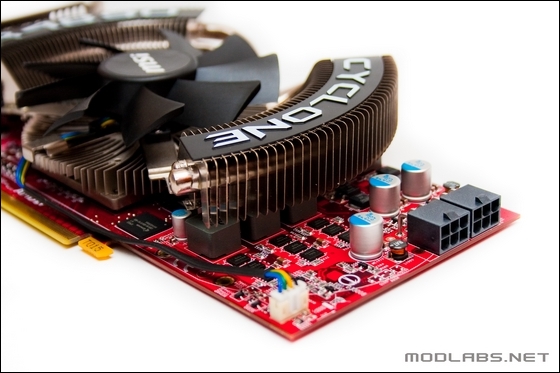

Для подключения питания понадобится два шестиконтактных разъёма PCIe:

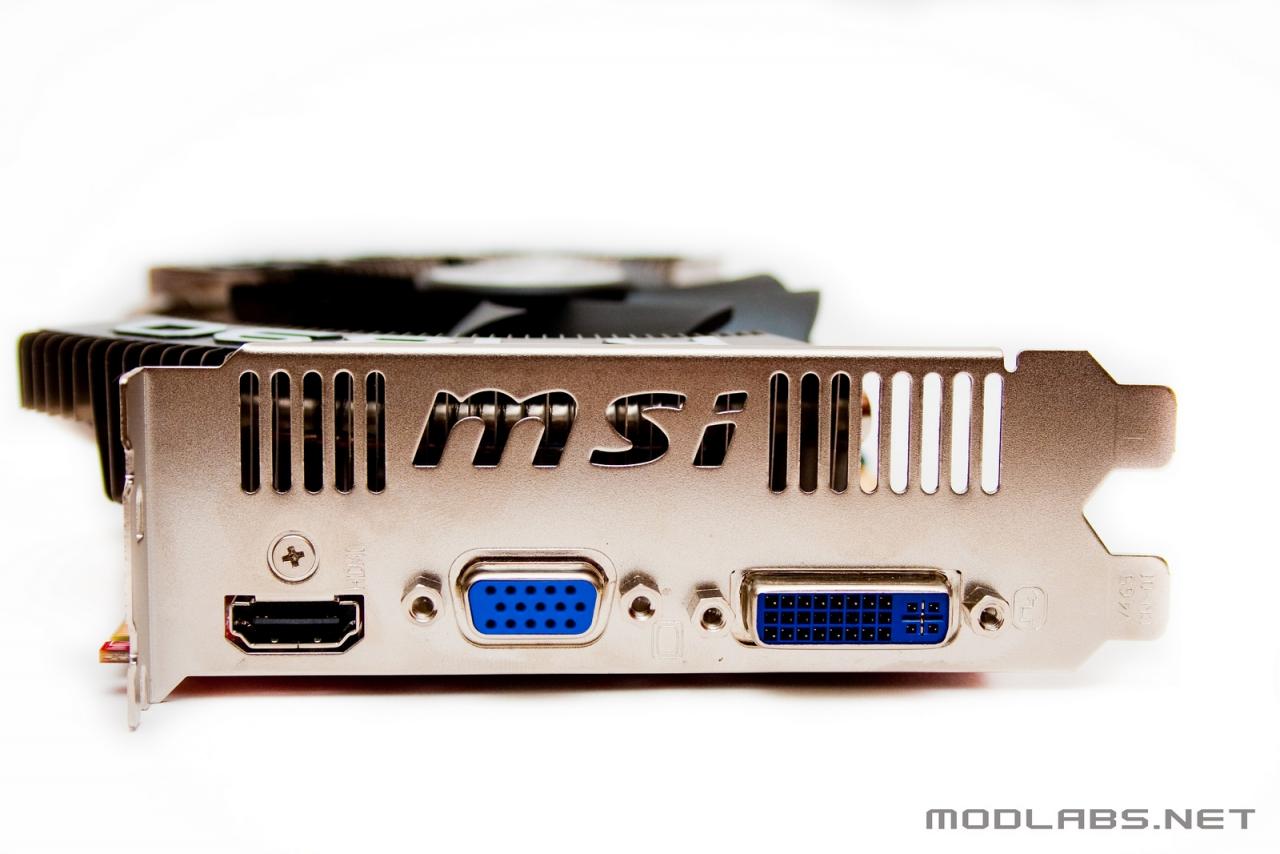

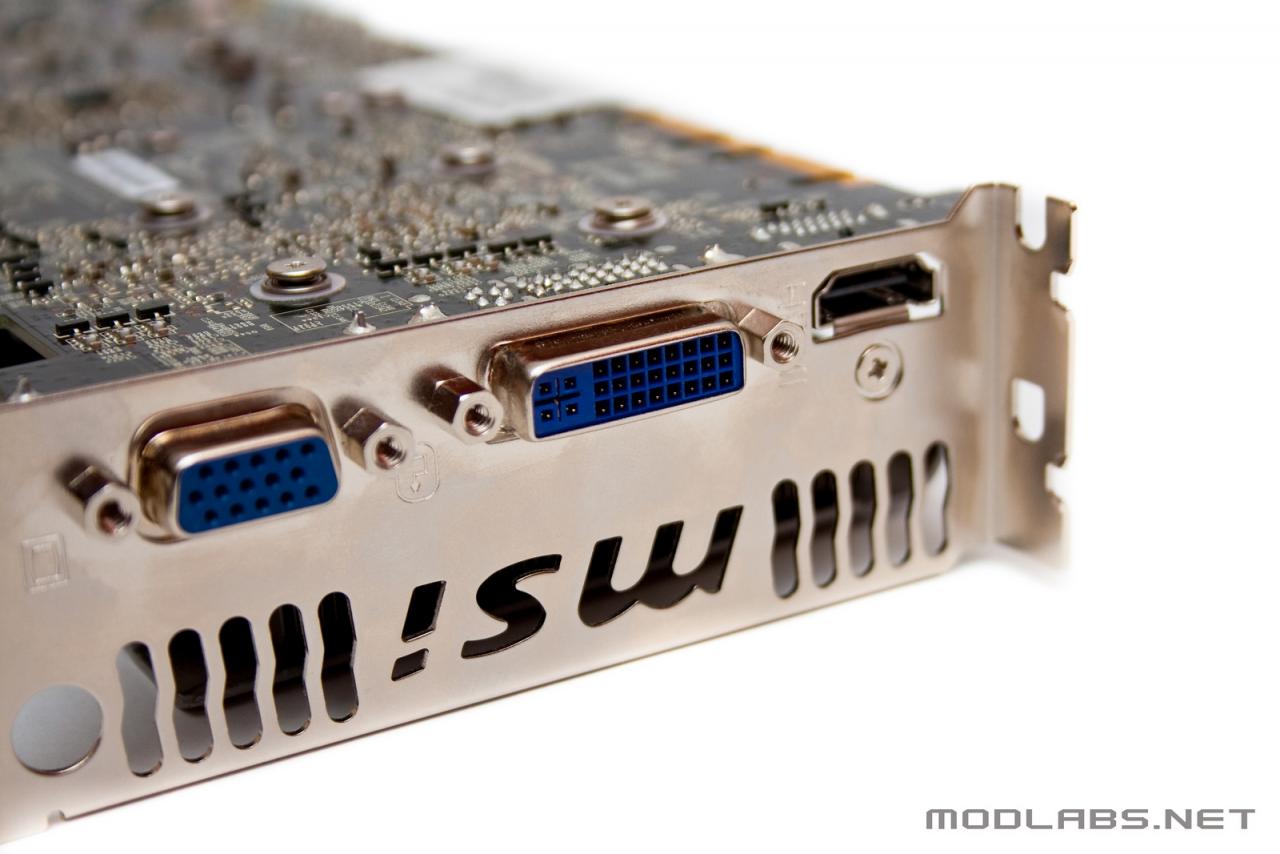

Видеоразъемы на задней панели такие же, как и у сегодняшнего соперника: аналоговый VGA, цифровые DVI и HDMI. Над ними расположены вентиляционные отверстия, через которые часть нагретого воздуха выбрасывается за пределы корпуса, хотя если бы кулер имел кожух, их эффективность была бы намного выше.

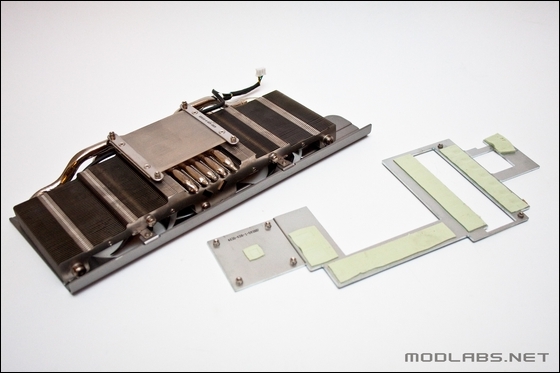

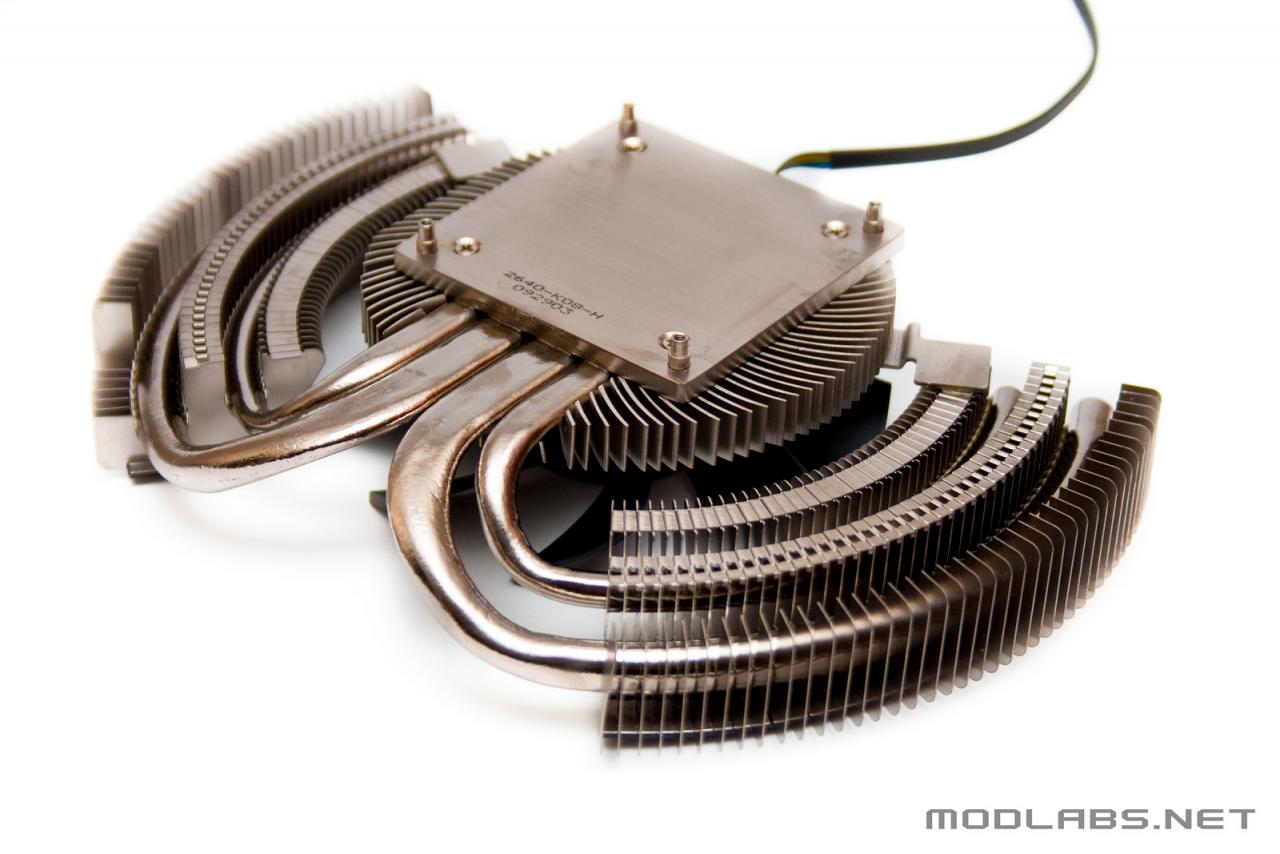

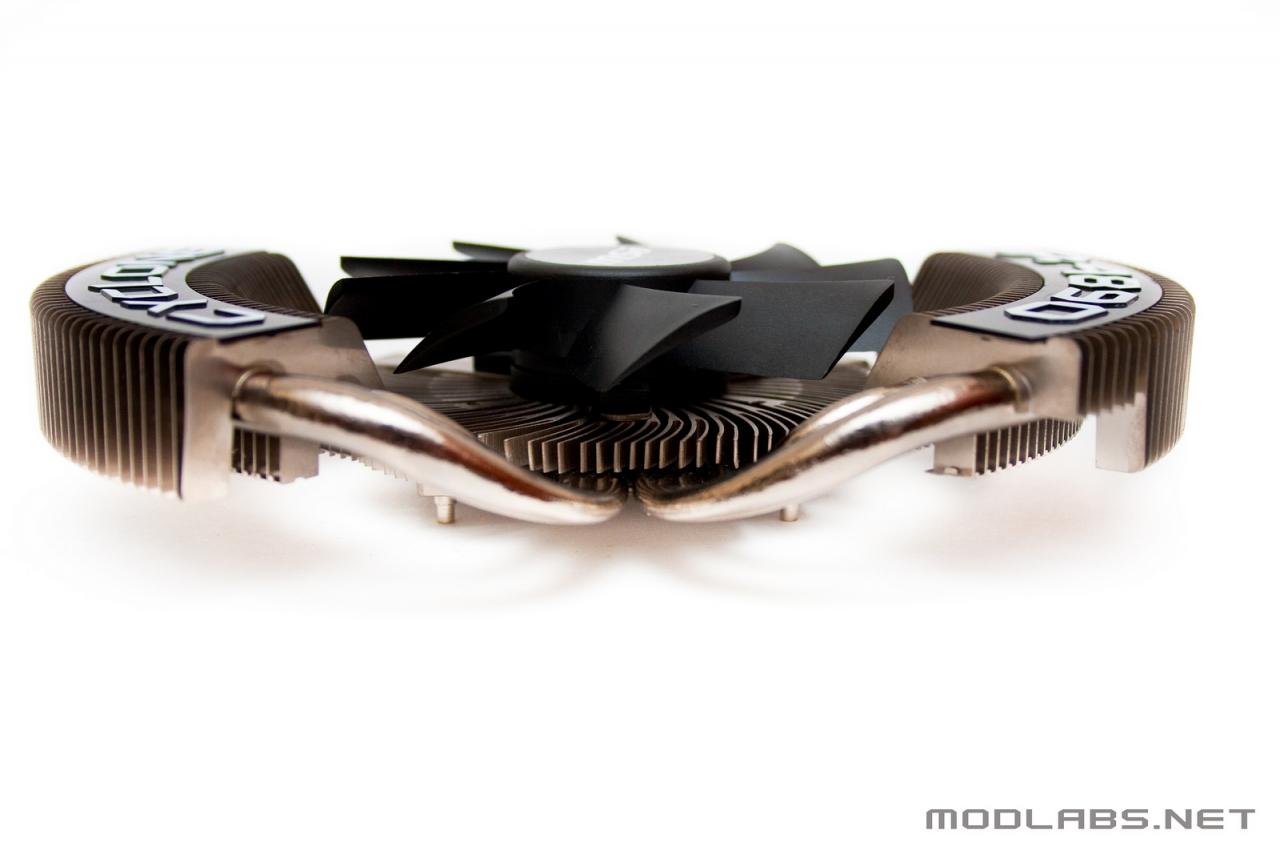

Кстати о системе охлаждения. Вот так она выглядит снятой с карты:
Технология SuperPipe применена и здесь – большая площадь тепловых трубок позволяет отводить больше тепла, чем традиционные (более тонкие). В стороны от основания расходятся по две теплотрубки, на которые нанизан массив алюминиевых ребер. Вся конструкция никелирована, следовательно, защищена от потемнения и коррозии.
На ускорители серии Cyclone устанавливается 10-сантиметровый вентилятор с температурозависимой скоростью вращения, в свою очередь являющийся самым большим кулером, устанавливаемым на видеокарты Radeon HD 4890. Разработчики заявляют, что подобное решение является наиболее эффективным, а издаваемый при полной нагрузке шум очень и очень слаб. Чуть позже мы это проверим.

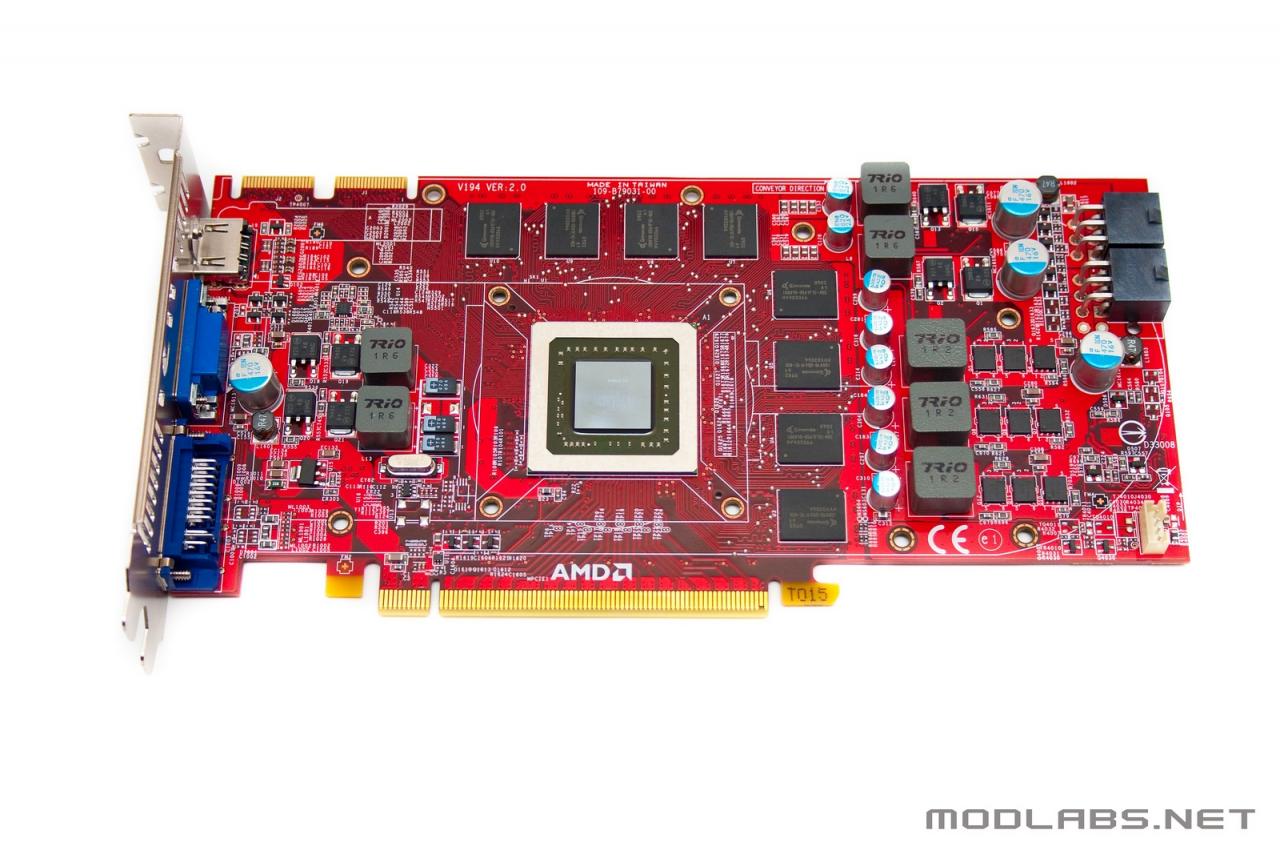

На фото сверху «голый» ускоритель. Как и было сказано выше, дизайн PCB полностью переработан и в значительной мере упрощен, что позволило избежать некоторых производственных издержек, а, следовательно, получить более низкую себестоимость.

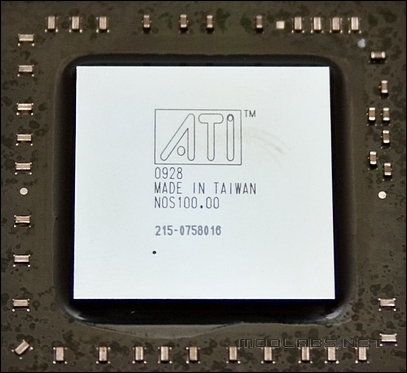

Графический чип RV790 с 800 потоковыми процессорами ничем не защищен, так что при монтаже кулера/водоблока или прочих систем охлаждения необходимо соблюдать предельную осторожность – случаи скола ядра совсем не единичны.

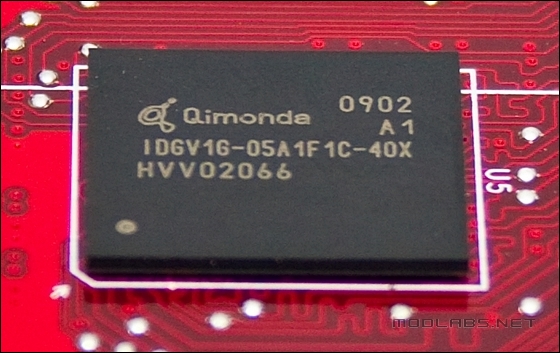

Один гигабайт бортовой памяти набран из восьми микросхем Qimonda IDGV1G-05A1F1C-40X (128 МБ каждая) и находится на той же стороне, что GPU. Их эффективная частота составляет 4000 МГц, а время выборки 1 нс.

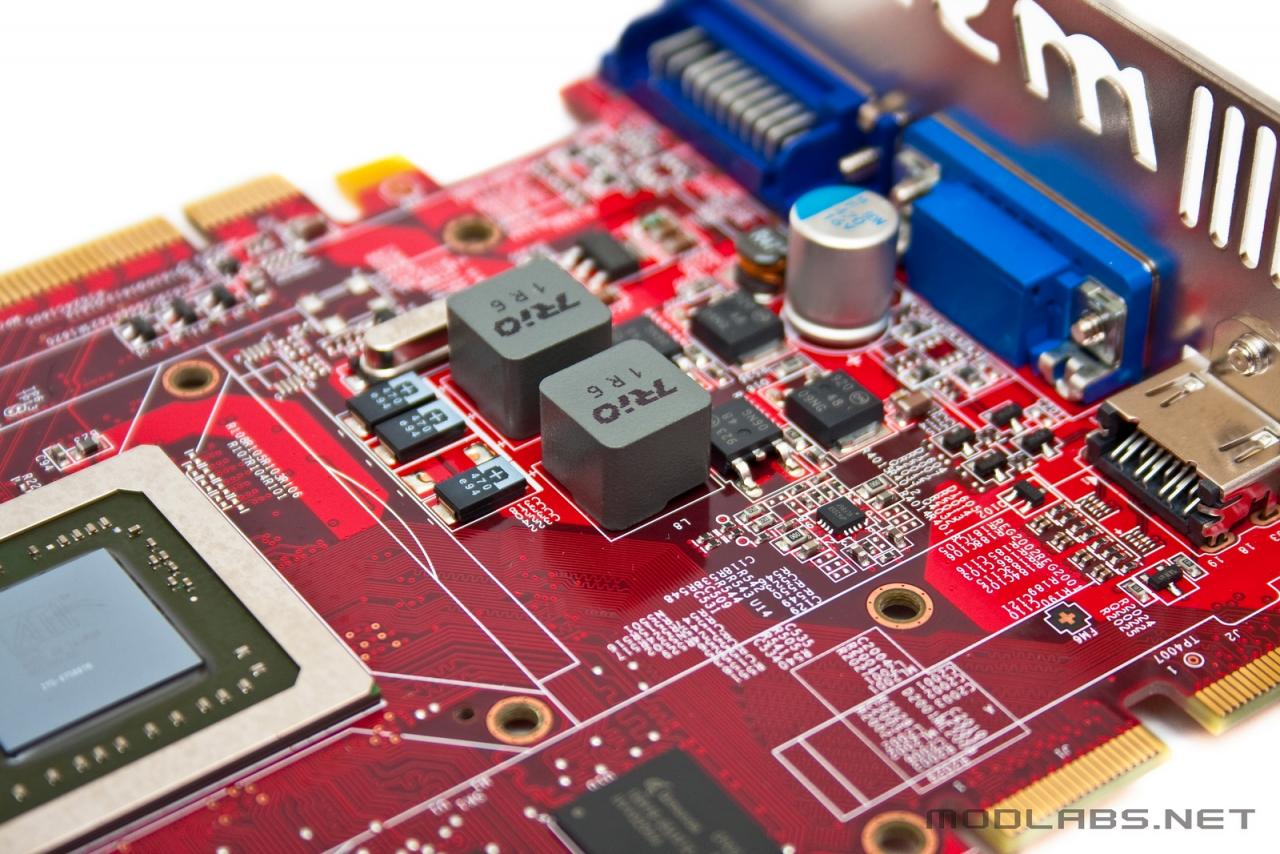

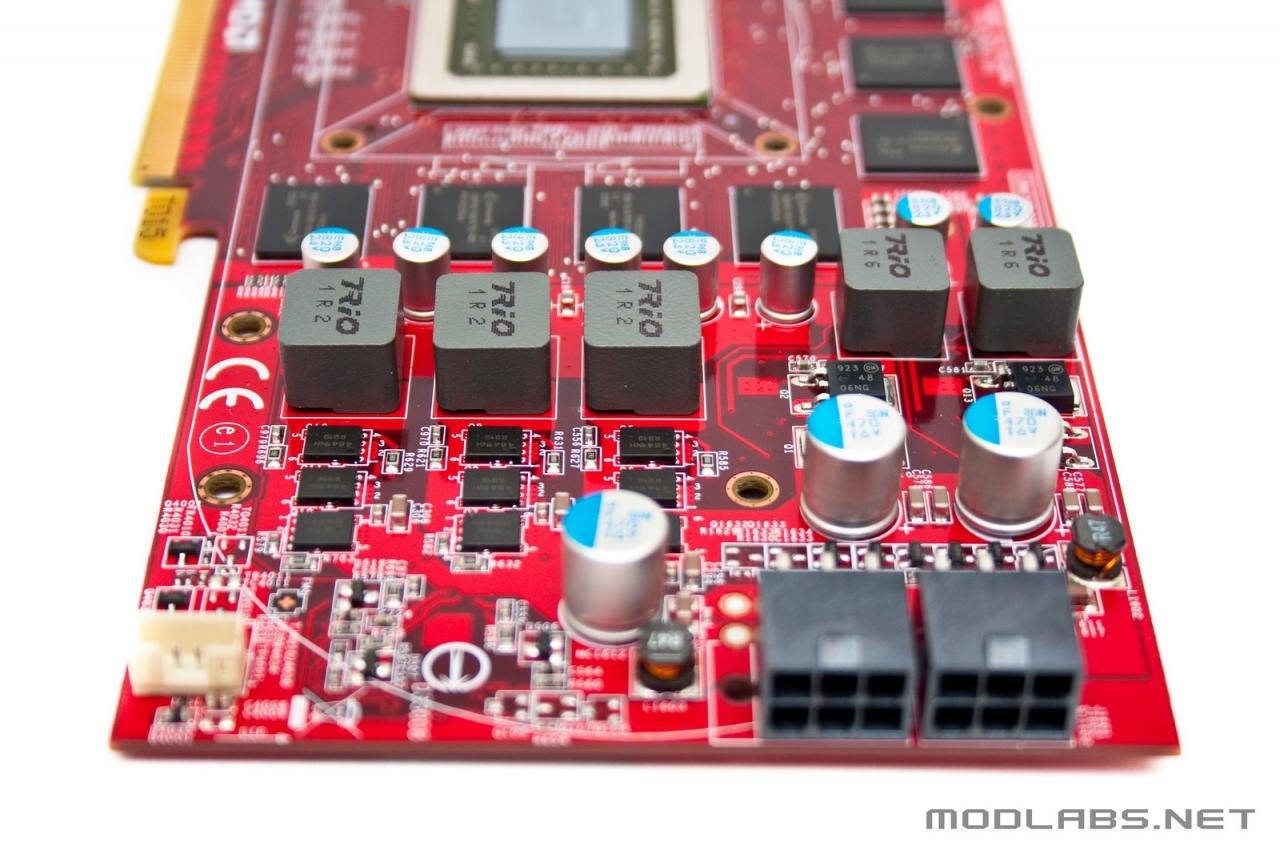

Схема управления питанием разведена на пять каналов, три из которых отходят графическому процессору и контролируются микросхемой uP6206, а остальные два для памяти находятся в подчинении двух чипов uP6101.
Хочется отметить тот факт, что силовые элементы, так же как и память не защищены даже простейшими радиаторами. Малое количество фаз вовсе не означает малый нагрев, но в погоне за экономией в MSI почему-то это правило было проигнорировано. Остается надеяться, что потока нагнетаемого вентилятором воздуха будет достаточно для их охлаждения.
Переходим к следующему этапу – испытаем карты в «полевых условиях».
Нагрев, уровень издаваемого шума, взаимодействие с программным обеспечением и тест на разгон.
В качестве основного тестового стенда был использован следующий набор комплектующих и устройств:
• Процессор Intel Core 2 Duo E8500 (E0);
• Материнская плата Asus Maximus II Formula (BIOS 2202);
• Оперативная память Mushkin Redline XP2-8000 (объемом 2*2 ГБ);
• Жесткий диск Sumsung HD103UJ (емкостью 1 ТБ);
• Блок питания be quiet! Straight Power BQT E5-550W;
• Корпус Cooler Master Cosmos S.
Процессор охлаждался одним из самых эффективных кулеров современности Prolimatech Megahalems. Температура в помещении не превышала 22 градуса по Цельсию. Частота CPU была зафиксирована на отметке 4 ГГц и не изменялась на протяжении всего теста. Тайминги памяти выставлялись как 5-5-5-12.
Программное обеспечение:
За основу была взята 32-битная операционная система Microsoft Windows Vista SP1. Так же были выкачаны последние пакеты драйверов: ForceWare 190.38 WHQL для видеокарты NVIDIA и Catalyst 9.9 для ускорителя от ATI. Все настройки использовались по умолчанию. Приступаем.

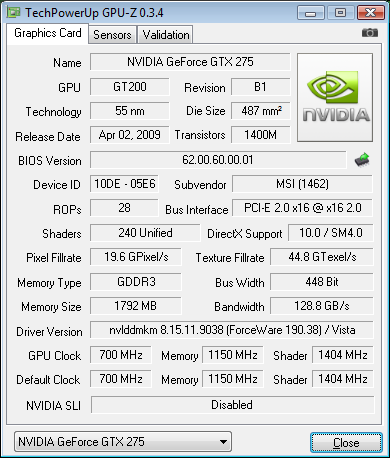

Первой в систему была установлена MSI N275GTX Lightning. После загрузки операционной системы и запуска утилиты GPU-Z мы можем наблюдать следующее:

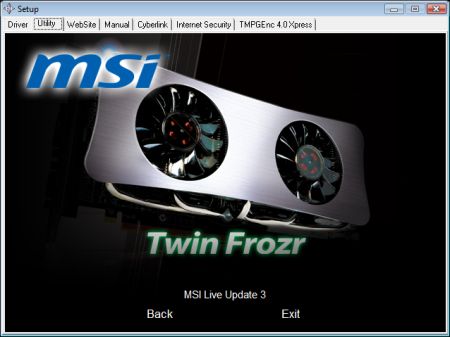

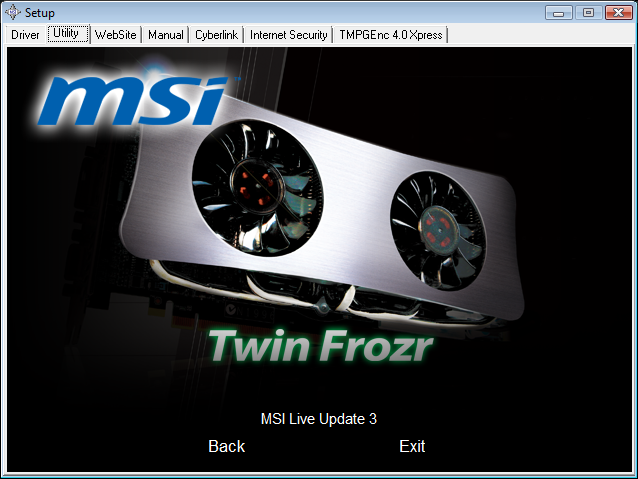

К видеокарте прилагаются два диска, на одном из которых находятся драйвера, утилиты, руководство пользователя в формате PDF и контактные данные производителя, если пользователь вдруг изъявит желание связаться с MSI.
Для увеличения нажмите на изображение

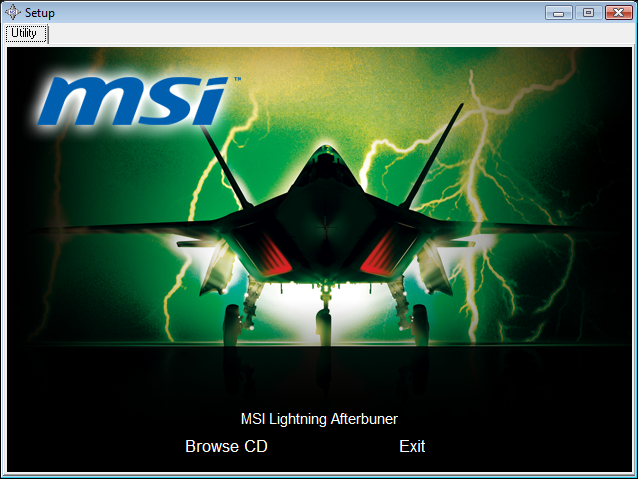

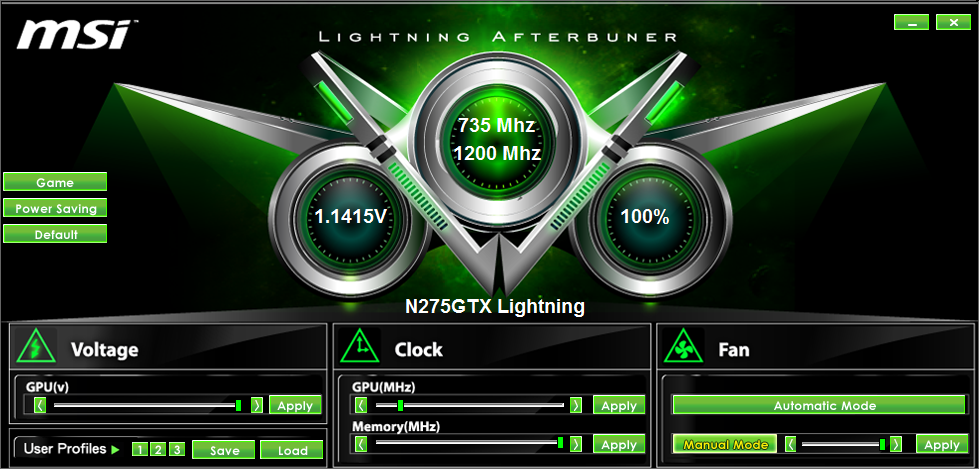

На следующем CD записана утилита MSI Lightning Afterburner:
Для увеличения нажмите на изображение
Отметим, что помимо неё на диске ничего нет – только оверклокерское приложение, которое «весит» всего несколько мегабайт. Его можно было бы и не записывать на отдельную болванку, а поместить рядом с драйверами и прочим ПО, но в этом случае комплект поставки выглядел бы не так пафосно.

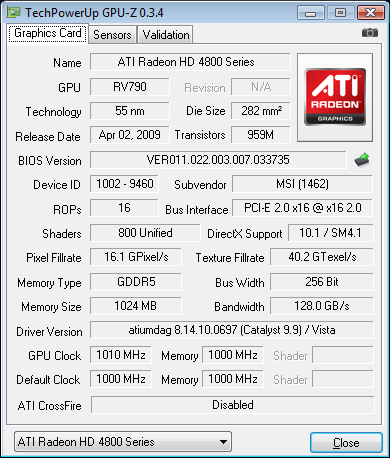

Скриншот MSI HD 4890 Cyclone SOC:
На прилагающемся CD записаны драйвера, ридер и несколько фирменных утилит, правда, ничего такого, что могло бы разогнать карту не было.
Для определения уровня тепловыделения карт на ПК была установлена утилита FurMark версии 1.7.0, способная как никто разогреть любой видеоадаптер. Методика тестирования довольно проста. После включения компьютера ускоритель оставлялся в покое на 15 мин., после чего регистрировалась температура графического ядра, отражающая его минимальное значение с заводской СО. Затем приложение запускалось и работало в течение 30 минут, после чего записывалась уже максимальное значение температуры. Тестирование проводилось в двух режимах: автоматическом, при котором за скорость вращения вентилятора отвечала «автоматика» и ручном, где обороты кулера выставлялись вручную и были равны 100%.

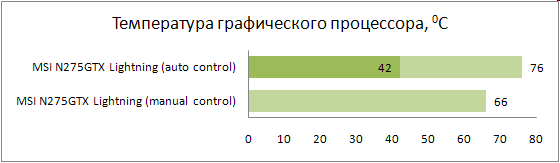

Первая диаграмма отражает поведение MSI N275GTX Lightning:
Как показали исследования, температура в простое держится на приемлемом уровне и равна 42 °C. В это время оба вентилятора вращались на скорости 1750 об/мин, что соответствовало «половинной» мощности системы охлаждения. Максимум в «автомате» составил 76 °C. Ручное регулирование оказалось эффективней, остудив пыл чипа ещё на 10 градусов Цельсия, и мы в итоге получили 66 °C, хотя тишиной пришлось пожертвовать. Несколько слов об уровне звукового давления. В простое видеокарта АБСОЛЮТНО тиха – чтобы услышать её работу необходимо вплотную к ней приблизиться, да и то не факт, что вы её услышите. С ростом нагрузки шум вентиляторов становятся заметным, но это не доставляет акустического дискомфорта. Пожалуй, это самая тихая видеокарта из всей серии GeForce GTX 2xx.
Уровень тепловыделения MSI HD 4890 Cyclone SOC:
Минимальная температура, которую смогла показать карта, была равна 48 °C, при этом вентилятор вращался на 1140 оборотах в минуту, что соответствовало 37% мощности охладителя. Максимальное значение температуры графического ядра при автоматическом регулировании оборотов остановилось на отметке 80 градусов Цельсия, ну а ручной режим позволил получить 69 °C (4200 об/мин). Шум. Маркетологи уверяли нас в тишине своего изделия. Так вот – это совсем не соответствует действительности. Даже в номинале СО карты нельзя назвать тихой! Что тогда говорить об издаваемом ею шуме на макси мальных оборотах? Её слышно даже через две комнаты, причем довольно отчетливо. Видимо надпись Cyclone имеет двойственное значение. Так что по шуму видеокарта получает неуд. По эффективности – отлично.
А что же у нас с разгоном? Для N275GTX Lightning производитель припас фирменную утилиту Afterburner, установив которую мы видим вот такое вот окошко:
Для увеличения нажмите на изображение
Каждый раз перед её запуском софт напоминает нам о том, что любые манипуляции с настройками опасны, и Вы осознаете, что все делаете на свой страх и риск. Окно утилиты разбито на три функциональных блока отвечающих за: напряжение, тактовые частоты и скорость вращения вентилятора. Слева можно увидеть три небольшие зеленые кнопки с надписями Game, Power Saving и Default, активировав которые видеоадаптер настраивается на частоты 700/1150, 300/100 и 633/1134 МГц (ядро/память). Теперь самое интересное – управление напряжением графического процессора. По умолчанию оно равно 1.0665 Вольт. Максимум что можно "накрутить" ползунком – это 1.1415 Вольт, т.е. всего 0.075 В от номинала. Это даже меньше 0.1 Вольта! Под нагрузкой в этом случае на GPU подавалось 1.2748 В (по показаниям мультиметра). Помимо этого, есть возможность сохранения трех профилей и в случае необходимости прибегнуть к их быстрой загрузке. В итоге ускоритель был разогнан до частоты 735/1230 МГц.
Немного негатива. Во время подбора частот при переразгоне видеокарта сбрасывала выставляемое напряжение до уровня 1.14 В и далее никак не реагировала на действия в Afterburner. Действовала только перезагрузка ПК. Замена драйверов не помогла решить проблему. Далее, ползунок отвечающий за частоту памяти «упирается» в 1200 МГц, хотя её итоговая частота оказалась несколько выше и для этого пришлось воспользоваться старой доброй утилитой Riva Tuner версии 2.24. Неужели так трудно сделать диапазон частот шире? Надеемся, в новой редакции фирменного ПО этот недостаток исправят. Нареканий на блок, управляющий вентиляторами нет.
Очередь MSI HD 4890 Cyclone SOC. Для её разгона пришлось воспользоваться немного экзотической утилитой techPowerUp! GPUTool, так как на Riva Tuner и Over Drive карта не реагировала. Тем не менее, нам удалось форсировать ускоритель до частот 1030/1040 МГц. Нам известны случаи, когда графическое ядро на воздухе было более податливым и позволяло отвоевать ещё десяток другой мегагерц, но в нашем случае это оказался его предел, при котором карта функционировала стабильно.
Производительность в играх и синтетических бенчмарках
Мы взяли два тестовых приложения от компании Futuremark и пять игр, в своем большинстве очень требовательных к системным ресурсам и в частности к графической подсистеме – думаем этого должно быть вполне достаточно, чтобы определить фаворита в сегодняшней гонке. По крайней мере, в это хочется верить.
Бенчмарки:
• Futuremark 3DMark06 версии 1.1.0
• Futuremark 3DMark Vantage версии 1.0.1
Игры:
• Crysis Warhead
• World in Conflict
• S.T.A.L.K.E.R.: Clear Sky
• Call of Juares
• Devil May Cry 4

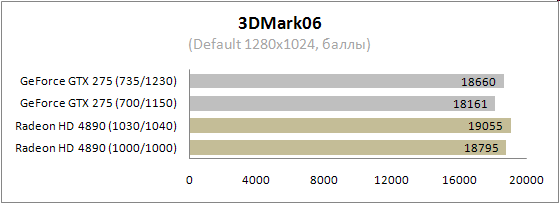

Далее по порядку списка. После прогона 3DMark06 мы получили следующие результаты (настройки не изменялись, все оставалось по умолчанию):
Нетрудно заметить, что уже в номинале акселератор от AMD быстрее своего соперника, а с ростом тактовых частот отрыв увеличивается. В разгоне MSI N275GTX Lightning прибавила к первоначальному результату без одного пятьсот «попугаев», а MSI HD 4890 Cyclone SOC только 260, что все же не спасло представителя серии GeForce. На стороне «красных» практически 30-процентное преимущество по частоте ядра, что в конечном итоге и принесло им победу.

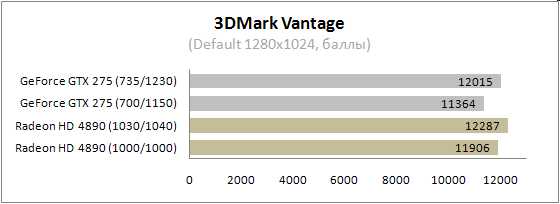

3DMark Vantage. Технология PhysX отключена. Режим Performance.
Ситуация немного изменилась, но не настолько, чтобы смело можно было бы говорить о явном преимуществе одной из карт. MSI N275GTX Lightning на повышенных частотах сумела обойти соперницу, но в номинальной скорости, чего не удалось сделать в 3DMark06. Отметим несколько больший прирост производительности у GeForce ускорителя (651 балл) по сравнению с сегодняшним Radeon’ом (381 балл). Несмотря на такую отзывчивость к разгону, Lightning не смогла вырваться в лидеры. Как результат - Cyclone снова впереди.
Игровые приложения

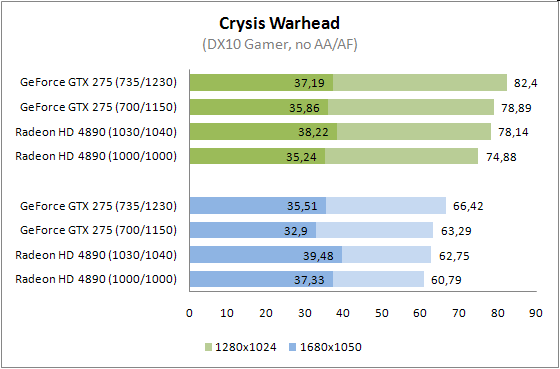

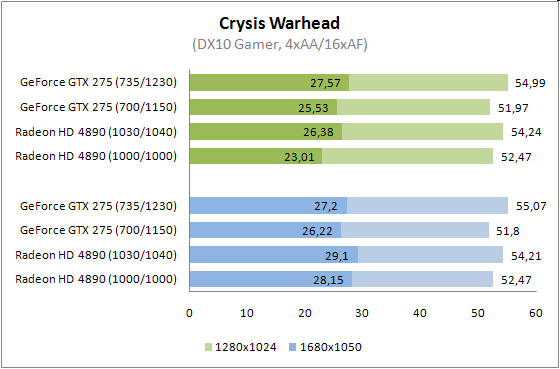

Crysis Warhead
Безусловно, игровой шедевр, который даже не на максимальных настройках способен поставить на колени самые прогрессивные компьютеры. Для определения производительности использовалась утилита Crysis WARHEAD Benchmark Tool с настройками качества картинки опции Gamer. Ещё раз напомним, что все игры запускались в программной среде DX 10.
Уровень быстродействия обеих карт находится где-то на одном уровне, и если в номинальных режимах наблюдается незначительное преимущество MSI N275GTX Lightning, то с ростом частот при включенном сглаживании ускорители идут практически вровень. Отметим более высокие показатели минимальной производительности MSI HD 4890 Cyclone SOC – её высокие тактовые частоты здесь как никогда кстати, а дополнительный разгон приносит в копилку ещё несколько дополнительных кадров.

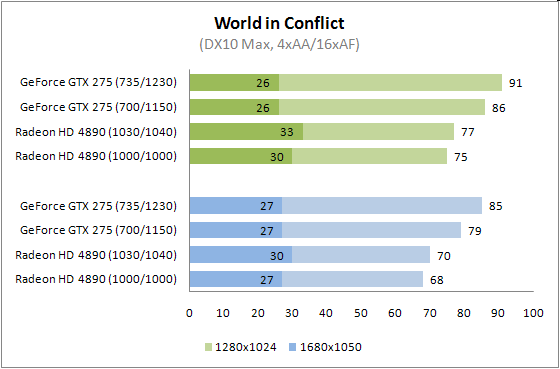

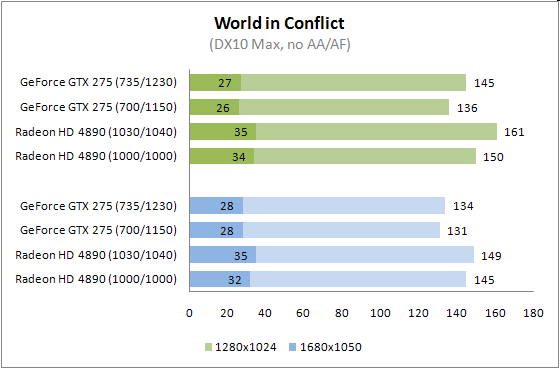

World in Conflict
Максимально возможные настройки и интегрированный тест производительности видеоадаптера должны показать преимущество одной и видеокарт.
Ситуация с пока ещё актуальной стратегией более интересна. В разрешениях 1280 х 1024 и 1680 х 1050 видеокарта от AMD уверенно обходит своего соперника, показывая уверенный отрыв по максимальным кадрам, но лишь до того момента когда не задействованы функции фильтрации. А вот такую картину можно наблюдать с активными настройками сглаживания:
Скорость Radeon падает вдвое и даже в номинале GeForce смотрится куда перспективней. Единственный плюс «красных» - это минимальное количество кадров, выдаваемое в секунду, хотя с ростом разрешения эта небольшая разница сойдет на нет.

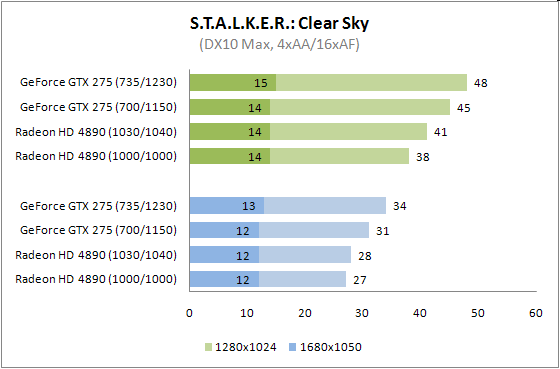

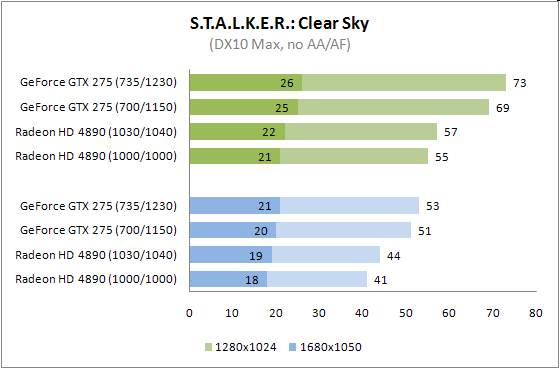

S.T.A.L.K.E.R.: Clear Sky
На официальном сайте этой культовой игры для бесплатной закачки уже давно доступен специальный бенчмарк, с помощью которого можно узнать, насколько резво ваша видеокарта будет прорисовавыть бескрайние ландшафты виртуальной чернобыльской зоны и даже поможет сравнить полученный результат с данными из постоянно формирующейся онлайн-базы. За основу бралась четвертая сцена под названием «Sun Shafts», максимально загружающая видеоподсистему. Для ускорителя от ATI задействовался режим DirectX 10.1.
Преимущество MSI N275GTX Lightning в любом разрешении при любых настройках качества просто неоспоримо – даже номинальная скорость позволяет обходить своего сегодняшнего соперника, имея в запасе от трех до двенадцати кадров в секунду. Повышение частот дает свои результаты, но революционного прироста быстродействия мы не наблюдаем и это полностью закономерно. В свою очередь отметим, что режим сглаживания сильно опускает минимальный уровень производительности до 12 в лучшем случае 15 кадров в секунду, при котором на экране уже можно наблюдать некое подобие слайд-шоу, крайне раздражающее и не желательное во время игры. С ростом диагонали монитора (скажем до 1920 x 1200) ситуация усложнится и поэтому стоит задуматься о решении такой проблемы – играть на более щадящих настройках или покупать более прогрессивное видео (попутно не забыв ещё и о процессоре с материнской платой и памятью).

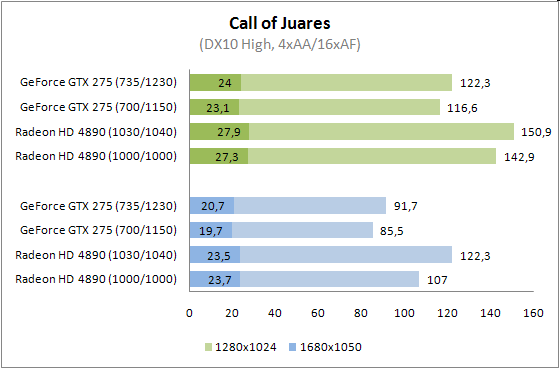

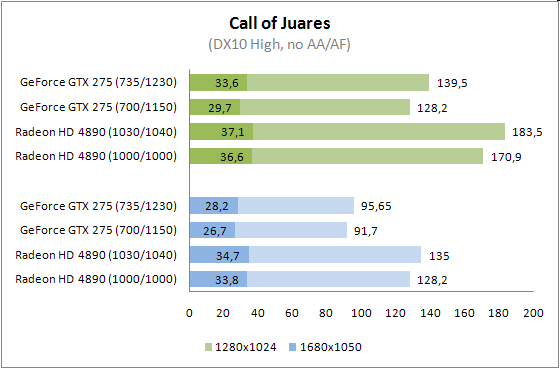

Call of Juares
Довольно атмосферная игрушка уже успевшая обзавестись собственным сиквелом - Call of Juarez: Bound in Blood. Вторая часть более требовательна к ресурсам, красива, но у неё (исключительно для наших целей) один недостаток – отсутствие официального бенчмарка, не позволяющего корректно сравнить две видеокарты. Поэтому выбран «правильный», т.е. первый релиз игры.
В этой игре карта GeForce совсем не соперник Radeon’у – ускоритель от AMD лидирует при любом раскладе, будь то минимальное или максимальное количество FPS. Форсирование режимов видеокарт приносит свои плоды и разница уже более явно видна на глаз, а не теряется где-то в сотых долях кадра. При активации режима сглаживания, процент потери производительности несколько больший у MSI HD 4890 Cyclone SOC, но это ни в коей мере не омрачает её победу в этой категории.

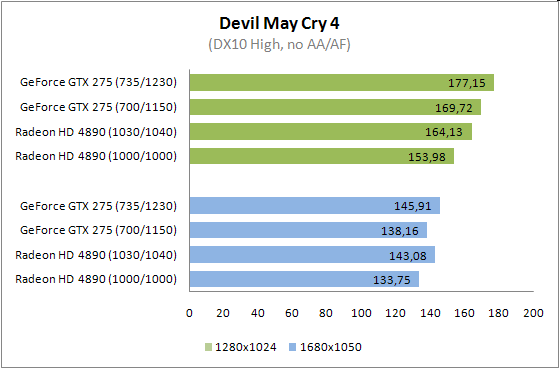

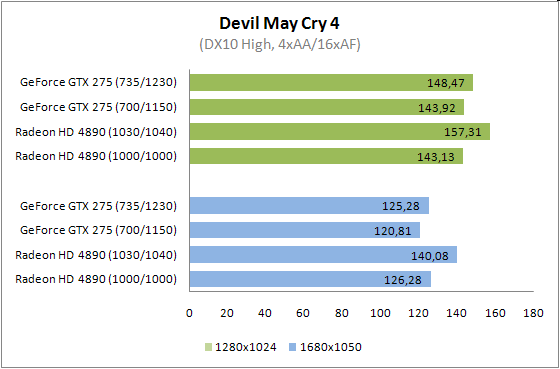

Devil May Cry 4
Последним на сегодня будет трехмерный шутер от третьего лица Devil May Cry 4. В необходимом нам бенчмарке активировался режим High и выставлялись требуемые значения сглаживания и фильтрации. Он состоит из четырех скриптовых сцен, по завершению которых формируется таблица из усредненных значений FPS каждой из них. Единственный недостаток - это невозможность узнать минимальное и максимальное количество кадров в секунду. За основу была взята четвертая сцена, уж больно насыщенная разнообразными фриками и прочей нечистью, для прорисовки которой требовались немалые ресурсы испытуемых видеокарт.
Интересная картина. С выключенной фильтрацией на первых позициях оказывается MSI N275GTX Lightning, а уже с её активированными опциями с точностью наоборот – первой к финишу приходит MSI HD 4890 Cyclone SOC. Отметим хорошую реакцию на разгон именно у последней, не в пример единственному оппоненту. Тем не менее, общий уровень производительности очень высок и позволит насладиться игрой в любых режимах, не ужимая систему щадящими настройками.
На этом завершим обзор и сформулируем краткие выводы.
ЗАКЛЮЧЕНИЕ
Итак, что хотелось бы сказать в первую очередь. Приятно видеть, что на рынке появляются такие интересные, не похожие на других продукты, способные заворожить покупателя одним только внешним видом. Хочется выразить надежду, что это только начало и в ближайшем будущем мы станем свидетелями дебюта новых, таких же ярких представителей семейств обеих серий видеокарт не уступающих, а даже превосходящих своих конкурентов произведённых другими вендорами.
MSI N275GTX Lightning оставила несколько двойственное впечатление и отчасти в этом виновата её промо-компания. Почему? К примеру, в ней утверждалось, что покупатель получает исключительно тихий продукт с высокотехнологической компонентной базой, избавляющих его от паразитического писка дросселей и прочих досадных акустических неприятностей. Первый же серьезный игровой тест показал, что это не так. Писк присутствует, его слышно, но он в несколько раз слабее, чем на референсной видеокарте. Если же ускоритель будет находиться в качественном корпусе, то его будет почти не слышно. В остальном идеальная тишина, за что отдельный поклон фирменной системе охлаждения Twin Frozr II. Чтобы особо не растекаться мыслью, кратко сформулируем преимущества и недостатки карты.
Преимущества:
• Эффектный внешний вид;
• Большой объем памяти;
• Низкий нагрев;
• Бесшумная система охлаждения;
• Улучшенная компонентная база;
• Удобные выносные точки для замера ключевых напряжений;
• Возможность повышения напряжения на графическом ядре;
• Заводской разгон.
К сожалению, нам не удалось преодолеть планку в 800 МГц по чипу – не помогли ни софт, ни танцы с бубном. Остается предположить, что для более высокой частоты необходимо большее напряжение и альтернативная система охлаждения, к примеру, СВО.
Недостатки:
• Слабый разгонный потенциал (нашего экземпляра);
• Малый диапазон регулирования напряжения на GPU;
• Некоторая сыроватость оверклокерского ПО;
• Отсутствие в комплекте бенчмарка:
• Слабая распространенность в магазинах.
Возможно, некоторые хотели бы отнести к последней категории стоимость изделия (официально около трех сотен долларов), но позволим себе с ними не согласится. Перед нами один из лучших продуктов в классе, выполненный добротно и со вкусом, так что MSI N275GTX Lightning однозначно стоит своих денег.
MSI HD 4890 Cyclone SOC вполне достойно выступила против видеокарты от NVIDIA. Несмотря на то, что мы наблюдаем восход пятитысячной серии Radeon’ов, у этого ускорителя очень хорошие перспективы задержаться на рынке подольше, чему способствует гуманная цена и достаточное наличие в магазинах.
К сильным сторонам можно отнести:
• Внешний вид;
• Применение компонентов Military-класса;
• Эффективную систему охлаждения с технологией SuperPipe;
• Высокие номинальные частоты;
• Стоимость.
К слабым:
• Ощутимый шум под нагрузкой;
• Невозможность регулирования напряжений (будет исправлено в новом ПО);
• Временные проблемы совместимости с оверклокерским софтом;
• Отсутствие в сети схемы вольтмода;
• Разгонный потенциал памяти (для нашего экземпляра);
• Дополнительное охлаждение памяти и силовых элементов было бы не лишним.
Если к видеопамяти у нас возникли вопросы (зачастую хорошие экземпляры перешагивают отметку 1200 МГц), то к графическому процессору нет. Это, фактически, предел для воздушного охлаждения и далее следует пускать в бой «воду», фреон и азот. В целом, весьма достойный продукт, который найдет место в производительной игровой системе, а в умелых руках экстремала он просто обязан раскрыть свой потенциал. Цена MSI HD 4890 Cyclone SOC довольно демократична – в среднем её можно найти за 250 американских долларов.
Увидели ли вы в нашем обзоре одну из своих будущих видеокарт (а возможно она не первый месяц с вами) - это вопрос, ответ на который можете дать только вы сами, мы же старались объективно оценить их потребительские свойства и, надеемся, это у нас получилось. Удачных покупок и пусть они приносят только положительные эмоции!
