Анонс новинок GeForce GTX 980 и GeForce GTX 970 состоялся еще в сентябре прошлого года, с тех пор, пожалуй, каждый производитель работающий в сегменте видеоускорителей представил свои версии данных адаптеров. Некоторые из них получили распространение в отечественной рознице, некоторые нет, плюс ситуация с ценами менялась на протяжении этого периода не один раз, но не будем об этом… Сегодня мы познакомимся с вариациями этих видеоускорителей от компании Inno3D. Мы уже не однократно рассматривали карты этого производителя и по прошлым обзорам знаем, что Inno3D любит комплектовать свои продукты добротными системами охлаждения и расширенным комплектом поставки, давайте посмотрим, так ли это в этот раз.

Внешний осмотр iChill GeForce GTX 980 4GB Ultra и iChill GeForce GTX 970 4GB Ultra

Карты прибыли к нам в стандартных для Inno3D упаковках, в которых мы обнаружили комплект поставки состоящий из следующих компонентов:

• Лицензионный ключ к тестовому пакету 3DMark;
• Коврик для мышки;
• Переходник DVI to VGA;
• Переходник 2Molex to 6pin;
• Г-образный ключ для системы охлаждения;
• Диск с драйверами;
• Брошюра по требованиям к блоку питания и инструкция.

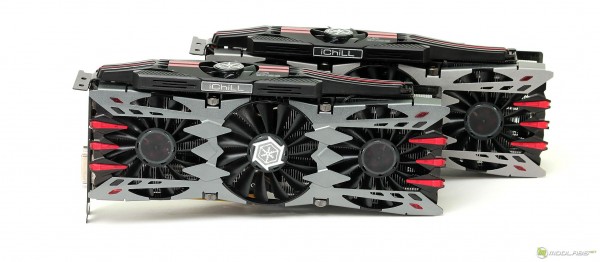

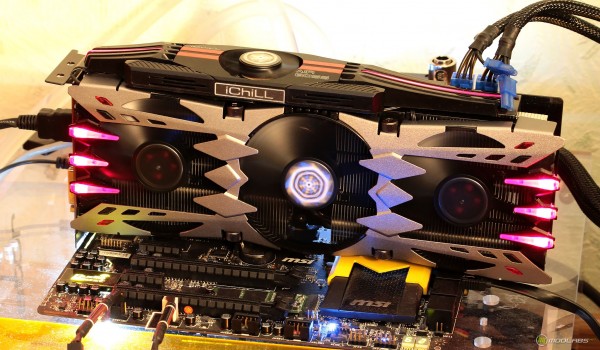

Визуально обе карты полностью идентичны, их агрессивный внешний вид  уже знаком нам по обзору Inno3D iChill GeForce GTX 960 Ultra, да тут младшая карта опередила элиту :). Длина обеих составляет не малые 31см, а благодаря системе охлаждения HerculeZ X4 Air Boss картам понадобиться целых три слота расширения.

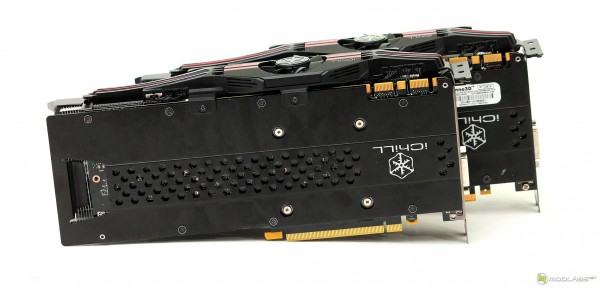

С обратной стороны по всей площади печатную плату накрывает массивный бекплейт, что должно защитить ее от перегиба и возможного внешнего воздействия.

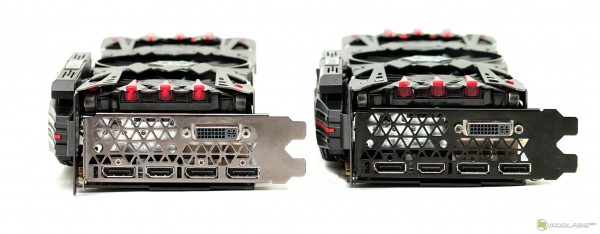

Набор видеовыходов полностью повторяет комбинацию референсных экземпляров, здесь по прежнему три DisplayPort, один HDMI и один DVI. Кроме стикеров, цвет заглушки являлся дополнительным критерием по которому можно было различить героинь сегодняшнего обзора, но скорее всего это лишь особенность определенных партий нежели различных моделей.

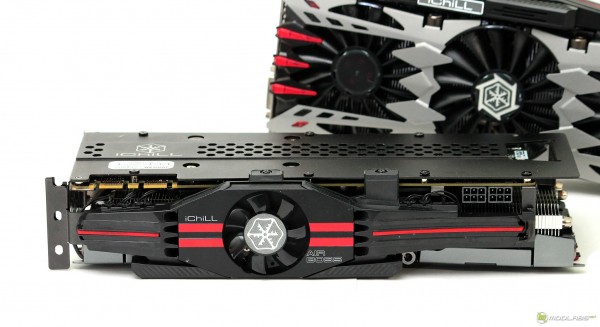

Чего не было в вышеупомянутой Inno3D iChill GTX 960, так это бокового вентилятора. Благодаря ему карты имеют немного раздавшиеся вширь габариты. Нужен он для декоративных целей или на нем есть функциональная нагрузка мы узнаем в разделе тестирования.

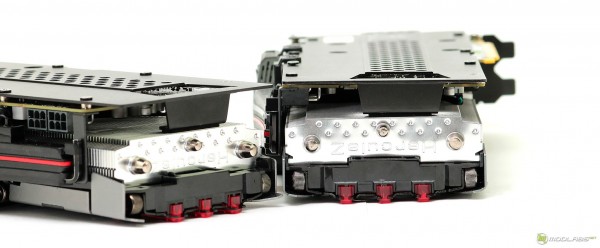

В этом ракурсе могу так же упомянуть о наличии ключа для разбора системы охлаждения и небольшого, на первый взгляд не приметного, переключателя. Он трехпозиционный и предназначен для управления режимами работы подсветки, которая может быть включена или выключена, а так же работать в режиме периодического затухания.

Если вспомнить особенности Inno3D iChill GTX 960 и нескольких предыдущих моделей от Inno3D, то нам не сильно понравился функционал крепления радиатора, а именно: при столь большой массе он крепился к плате с помощью четырех болтов в области графического ядра. Здесь же система охлаждения аналогична по брутальности, поэтому за алгоритмом крепления мы проследим более тщательно.

Система охлаждения HerculeZ X4 Air Boss

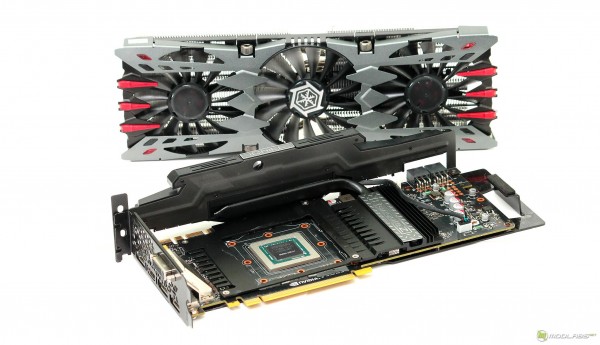

Итак, теперь система охлаждения фиксируется дополнительными болтами в районе боковой грани, что действительно должно обезопасить графическое ядро. Далее мы видим радиатор плотно накрывающий плату в области системы питания, изначально я был немного удивлен, что боковая «надстройка» не является частью главного радиатора.

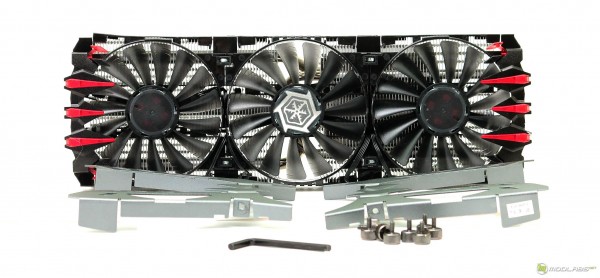

Основной радиатор как всегда можно высвободить от установленных вентиляторов с помощью шестигранного ключа, он расположился непосредственно в боковой полости радиатора. Массивные накладки с зубчатой формой фиксируют три вентилятора Colorful CF-12915S, центральный имеет небольшой логотип, расположенный по центру крыльчатки.

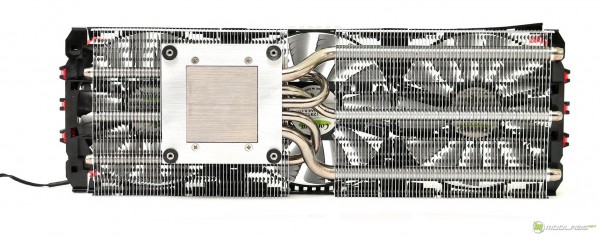

Конфигурация радиатора не совсем идентична ранее рассмотренному, конечно здесь так же нашлось место пяти тепловым трубкам и двум секциям рассеивающих ребер. Но отличие заключается в количестве тепловых трубок, которые контактируют с основанием, теперь это пять из пяти, а не четыре.

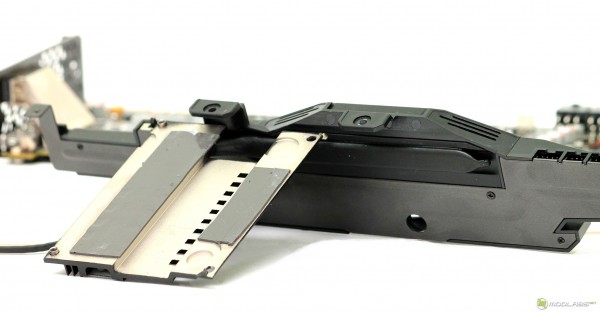

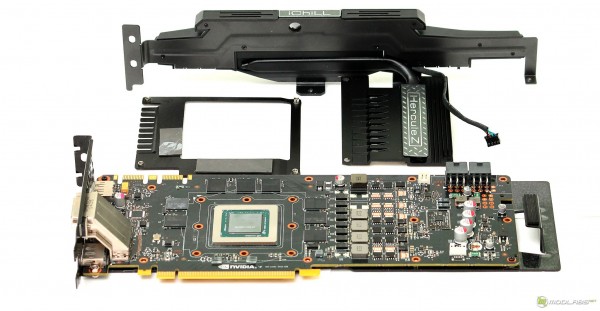

Как оказалось, радиатор накрывающий печатную плату состоит из двух частей: пластины для охлаждения модулей видеопамяти и радиатора для системы питания. Радиатор для системы питания довольно массивен, в его конструкции лежит одна тепловая трубка, она отводит часть тепла на боковую грань, где с помощью небольшого 50-мм вентилятора и происходит рассеивание тепла.

Элементы системы питания контактируют с радиатором через термопрокладку, прижим хороший, равномерный.
