В последнее время, ведущие чипмейкеры процессорного и графического дивизионов, не радуют нас новинками,  с помощью которых производительность системы может сделать большой скачок. Да и в целом, для большинства повседневных задач, с лихвой хватает текущих мощностей. В этой ситуации, перед энтузиастами, которые во времена 2000х привыкли производить ежегодный, а то и полугодовой апгрейд своей системы, встаёт вопрос: а как же улучшить показатели? И здесь в силу вступает борьба за тишину, компактность и внешний вид системы. Возможно, именно поэтому mini-ITX столь популярны в наше время?

Установка системы водяного охлаждения позволяет улучшить многие из вышеописанных параметров. В большинстве случаев пользователи получают тихую и производительную систему. Системы энтузиастов вдобавок к тишине, могут похвастаться компактностью и внешней эффектностью. Однако, для получения хорошего результата требуется проведение долгих подготовительных работ и в целом наличие некой «рукастости» энтузиаста, но многих это не останавливает.

Конечно, опыт и энтузиазм сборки уникальной системы водяного охлаждения позволит создать СВО подходящую именно вам. Но что делать пользователям с минимальным набором знаний? В рамках СВО крутится множество значений, с которыми разобраться иногда не так легко. Приобретать простую необслуживаемую водянку? Как говорится, с ней далеко не уедешь… Сегодня мы познакомимся с уже полностью укомплектованным комплектом водяного охлаждения от компании EKWB. По заявлению производителя, EK-KIT X240 позволяет эффективно охлаждать центральный процессор и относясь к полностью продуманному решению, сможет познакомить пользователя с миром СВО. Давайте посмотрим, так ли это на самом деле.

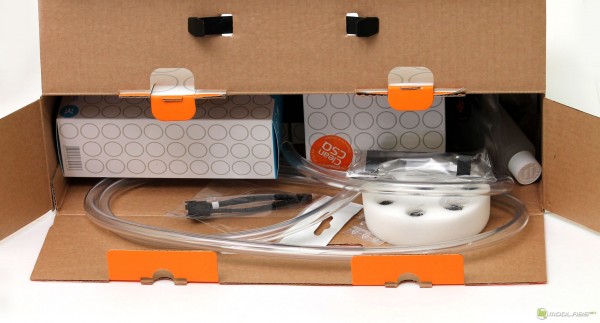

Комплект EK-KIT X240 прибыл к нам в обычной почтовой упаковке, в которой и хранился более официальный и представительный картонный кейс с ручкой. Основанная упаковка комплекта выполнена в светлых тонах с оранжевым окрасом на боковых гранях. Лицевая сторона оформлена множеством кружочков, которые в массивном количестве проходят по всем продуктам компании EKWB.

На обратной стороне упаковки есть наклейка с перечислением основных компонентов системы.

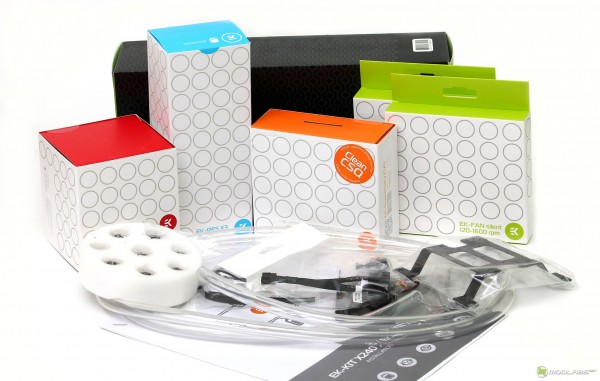

Внутри основной упаковки-кейса находятся отдельные коробочки для каждой составляющей комплекта, но помимо основных элементов набор включил в себя:

• Два метра шланга PrimoChill PrimoFlex Advanced LRT 13/10mm;
• Восемь никелированных фитингов EK-CSQ Fitting 13/10mm - G1/4;
• 100мл присадки EK-Ekoolant EVO Clear;
• 10 сантиметровый Y-сплитер EK-Cable Y-Splitter 2-Fan PWM;
• Общую инструкцию по эксплуатации;
• Рамку крепления для помпы или радиатора;
• Переходник для запуска блока питания.

Все выше описанные компоненты аккуратно разложены по пакетикам, а основные элементы системы расположились в отдельных коробочках, с ними мы и будем знакомиться в рамках данного материала, а по окончанию знакомства узнаем какой уровень производительности они продемонстрируют, находясь в единой системе.

Основное отличие между имеющимися вариантами комплектов охлаждения от EKWB, заключается в используемом радиаторе. Поэтом знакомство с основными составляющими комплекта, мы начнем именно с него. В нашем случае это EK-CoolStream RAD XTX 240, именно его аббревиатура используется в названии комплекта.

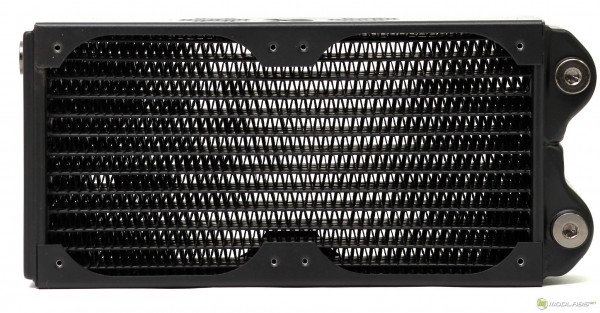

Как можно понять, радиатор предназначен для установки двух 120мм вентиляторов. Префикс XTX указывает на увеличенные размеры радиатора, в данном случае они составляют 280x130x64мм. В комплектах с L-префиксом толщина радиатора ровняется всего 38 миллиметрам.

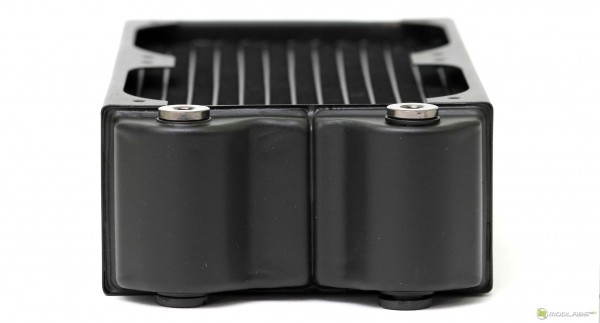

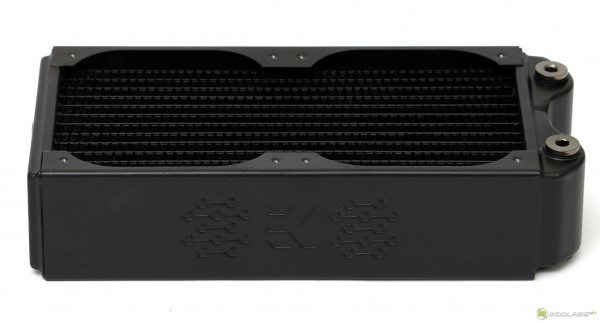

Конструкция посадочных мест под фитинги, позволяет выводить их на ту или иную сторону радиатора с возможностью комбинирования вариантов. Изначально в радиаторе установлены две основательные заглушки и две временных, пластмассовых. В части фитингов, как этот радиатор, так и другие продукты компании EKWB изначально не комплектуются фитингами, их нужно докупать дополнительно. Мы считаем данный подход правильным, именно так пользователь может подобрать нужные именно ему, главное совсем не забыть про них. Однако в комплекте все на месте!

Радиатор, как и полагается, выполнен из меди и имеет акриловое покрытие. Его вес составляет 1175грамм, а удельный объем воды находится в районе 400мл. Плотность расположения рассеивающих ребер, можно назвать оптимальной, воздушный поток уверенно проходит сквозь радиатор, даже на минимальных оборотах вентиляторов. Но детально об этом немного позже.

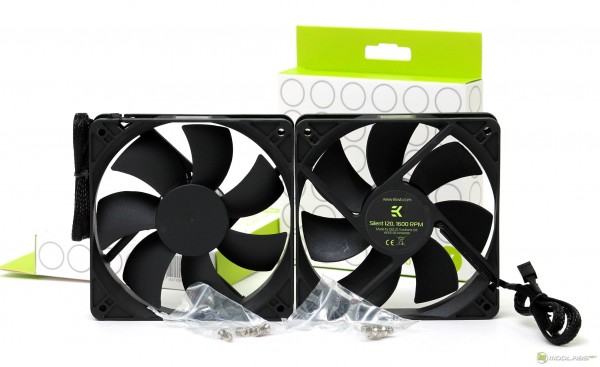

За охлаждение радиатора, отвечают два комплектных вентилятора EK-FAN Silent. Здесь нет каких-либо излишеств, визуально они похожи на знакомые многим обычные китайские 120точки. Однако, все не так просто, EKWB решили не изобретать велосипед и за основу взяли уже готовые решения от GELID, лишь внесли изменения в наклейку. Заявленный производителем режим работы составляет 120-1600 RPM.

Резервуар – это, пожалуй, самый любимый элемент для тех, кто хочет сэкономить на водяном охлаждении. Некоторые берут за основу большие пятилитровые бутылки, хотя сейчас эти времена в прошлом. Другие используют Т-образные переходники или пытаются смастерить резервуар самостоятельно.

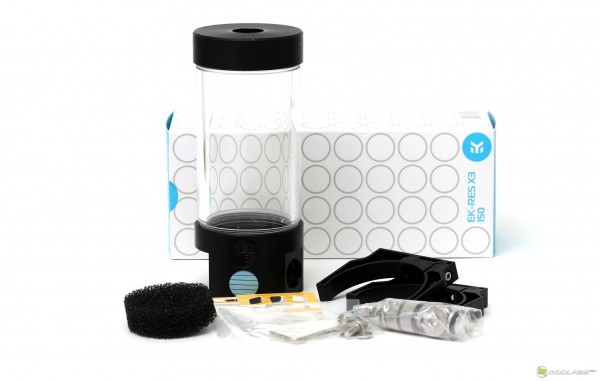

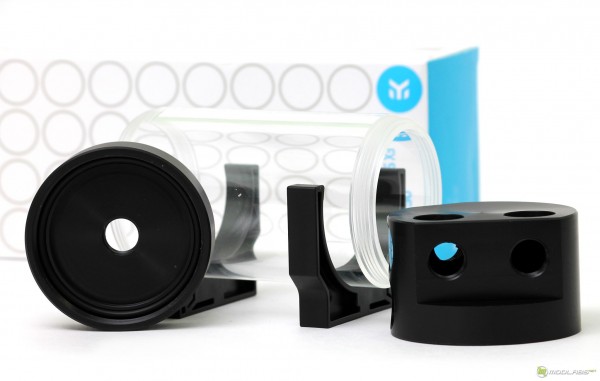

В комплекте EK-KIT X240 поставляется резервуар собственного производства с маркировкой EK-RES X3 150. В его основании нет чего-то замысловатого, это колба из оргстекла длиной в 150мм, к которой крепятся дно и крышка.

Вот уже их строение, носит более интересную конструкцию: в нижней части  есть пять отверстий для фитингов, которые позволяют сконфигурировать максимально удобное расположение резервуара в системе.

Помпа в отличие от резервуара, почти для каждого пользователя является элементом серийным. Конечно, есть небольшая группа энтузиастов, которые пытаются создать ее в ручную, но обычно эти опыты носят больше  экспериментальный характер, нежели практическую пользу.

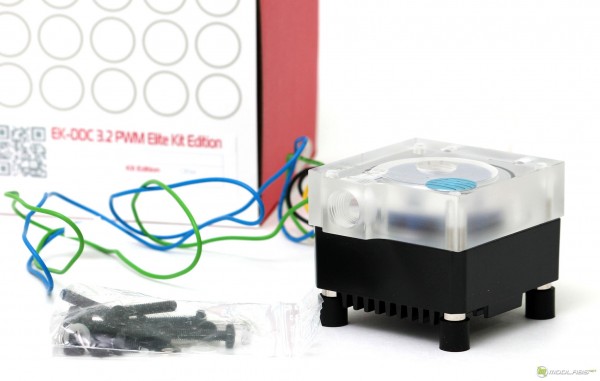

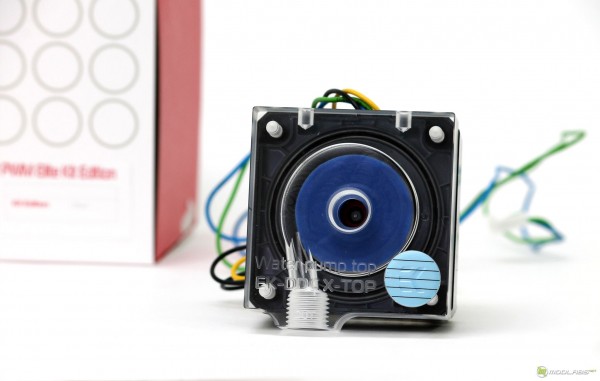

В комплекте находится EK-DDC 3.2 PWM Elite Edition, это одна из последних вариаций из серии EK-DDC. По заявлению производителя, она имеет приблизительно на 15% улучшенную производительность относительно EK-DDC 3.2, и поддерживает PWM-управление оборотами.

Размеры помпы составляют 90x62x38 миллиметров. Опираясь на заявление характеристики, помпа может обеспечивать максимальный поток в 1000 литров в час и точку подъёма в 5.2 метра.

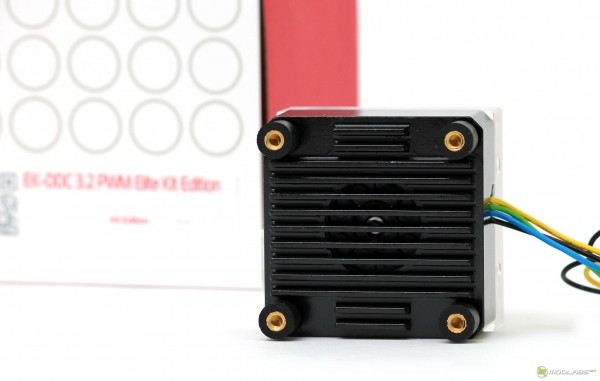

На основании помпы расположился предустановленный радиатор, при максимальной нагрузке энергопотребление может составлять 18 Вт, поэтому данный радиатор не будет являться лишним. Для уменьшения вибрации ножки помпы имеют резиновое покрытие. В комплекте EK-DDC 3.2 PWM Elite Edition есть монтажный комплект, а так же универсальный адаптер EK-UNI Pump Holder для ее установки.

В составе комплекта используется ватерблок EK-Supremacy версии Clean CSQ, это топовое решение компании EKWB. Ватерблок является улучшенной версией EK-Supreme HF.

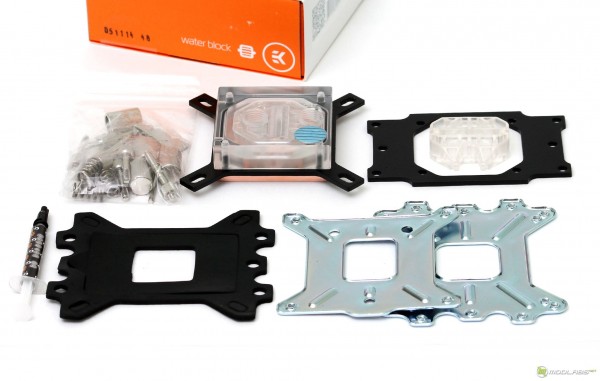

В комплекте поставки мы можем обнаружить набор креплений, два светодиода для подсветки,  тюбик термопасты  GELID GC-Xtreme и набор инструкций по установке.

Благодаря набору креплений, ватерблок может быть установлен на материнские платы следующий платформ:

• Intel LGA-775/1366/1150/1155/1156/2011(-3)
• AMD Sockets: 939/ 754/ 940/AM2(+), AM3(+), FM1, FM2(+)

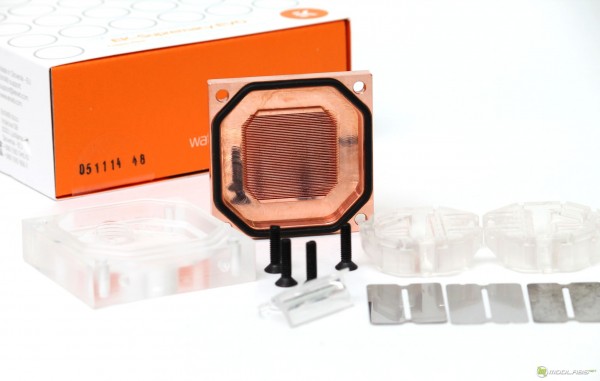

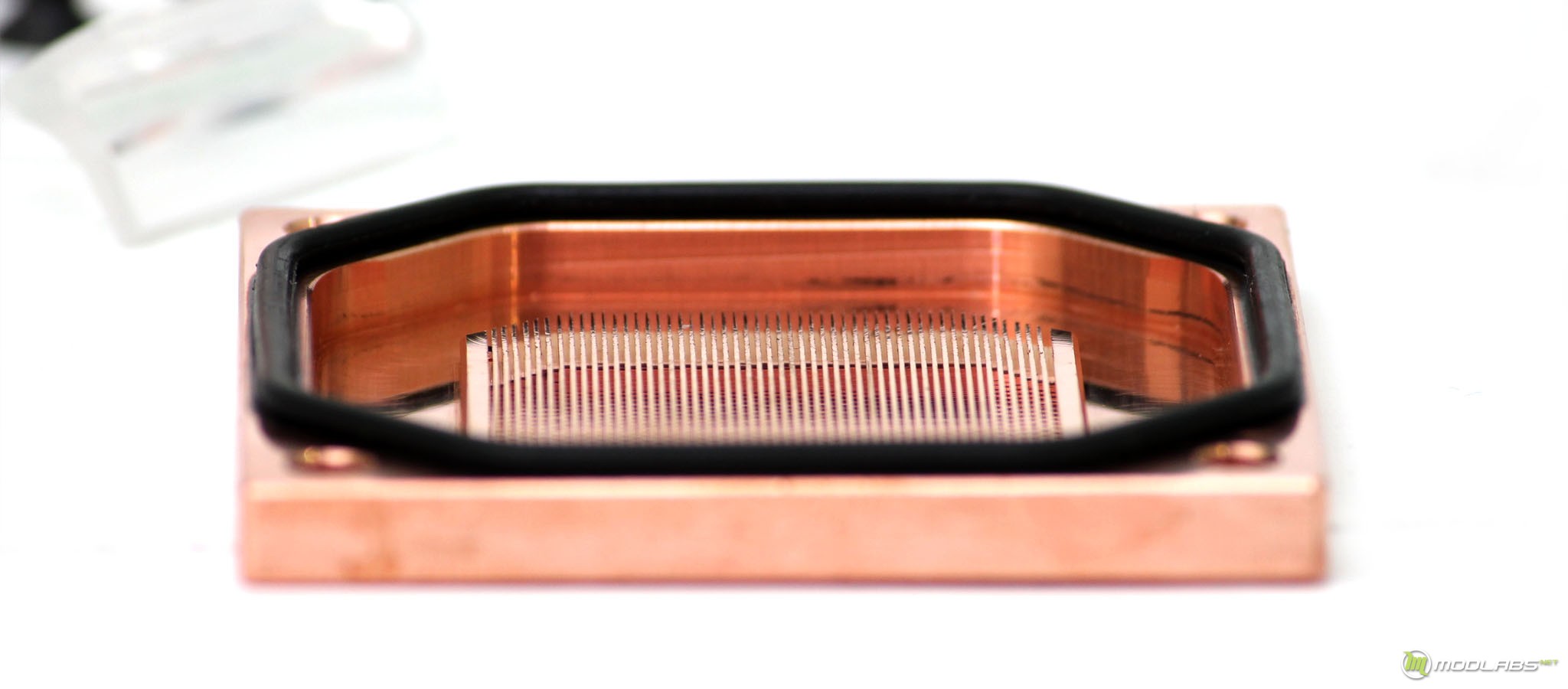

Конструкция EK-Supremacy берет за основу медное основание с микроканальной структурой. В модельном ряде компании так же есть вариации с никелированным основанием и различными видами «топов» из оргстекла или никелированной крышки.

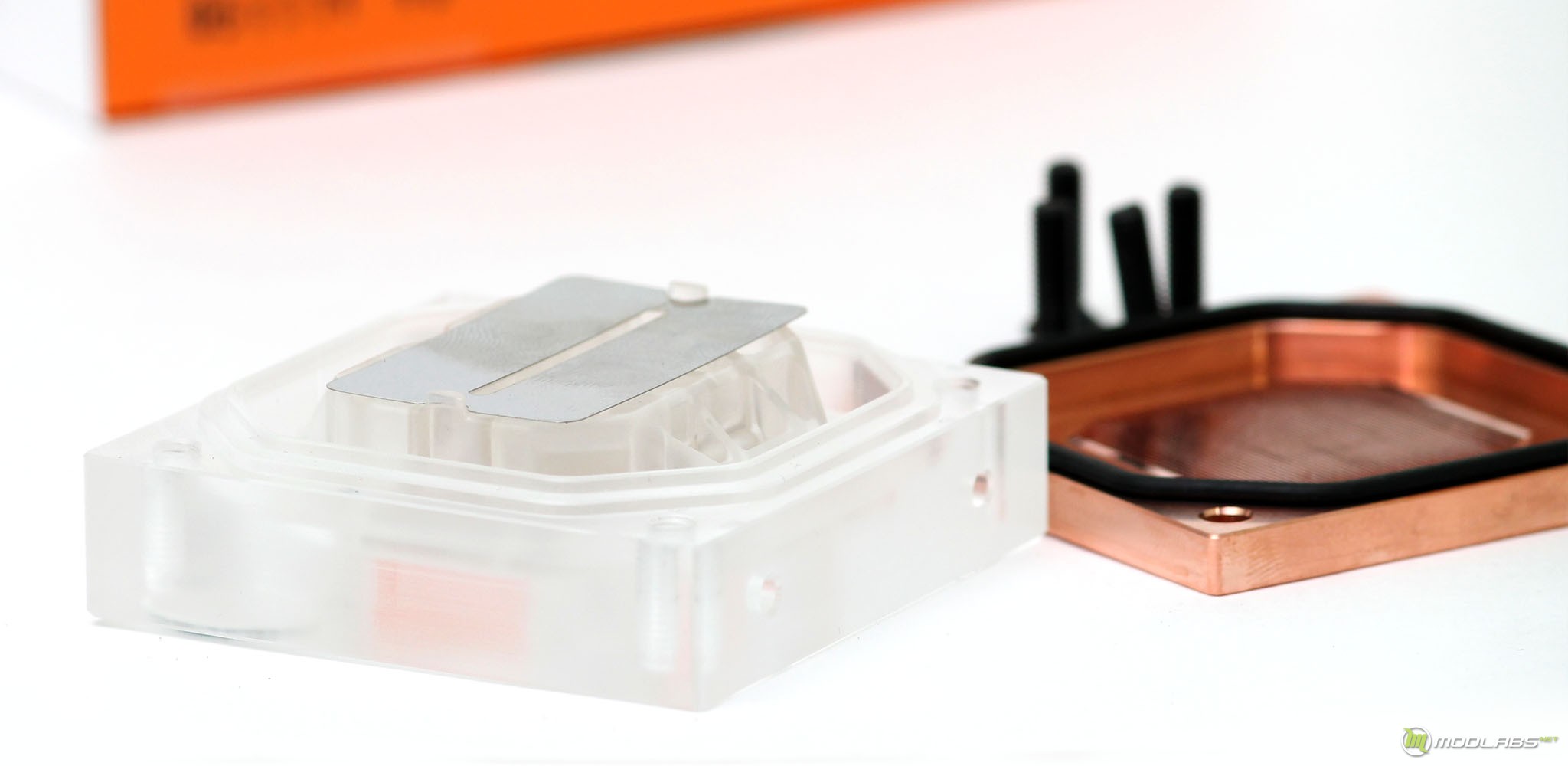

Основной особенностью данного ватерблока является система «впрыска» и распределения водяного потока. Во-первых, в составе крышки есть две направляющих с маркировками J1 J2, они отвечают за первоначальную площадь распределения потока.

Во вторых, между основанием и направляющей есть небольшая пластина, отвечающая за высоту подъема и ширину распределения потока. В первоначальном комплекте таких пластины три. Для каждой платформы производитель рекомендует использовать свой набор компонентов внутри ватерблока.

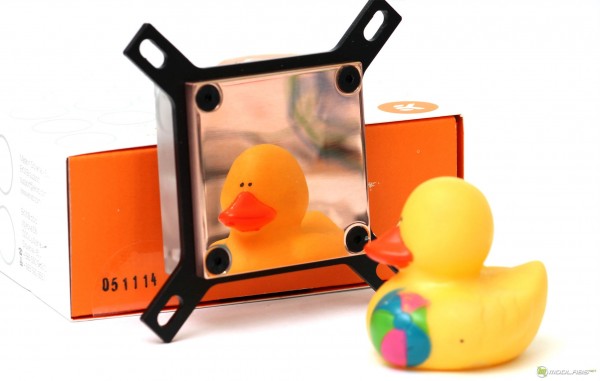

Качество обработки основания можно ставить в пример многим производителям, оно попросту зеркальное, при этом следы фрезы полностью отсутствуют. Каково будет качество прижима, мы увидим немного позже, в процессе установки.

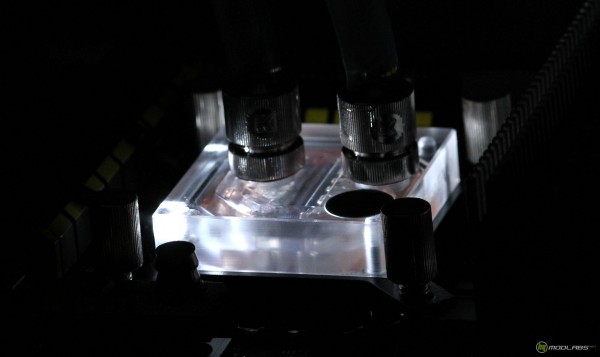

Наша версия ватерблока имеет в комплекте пару белых светодиодов, позволяющих реализовать небольшую подсветку.
