Asrock P4i945GC – недооцененная золушка

 Известным среди оверов сайтом hwbot.org ежегодно проводятся различные соревнования, в том числе по разгону старого компьютерного железа, которые называются OLD SCHOOL IS BEST SCHOOL. Этот год не стал исключением. Соревнования состоят из 5 этапов, в каждом этапе наложены ограничения по допустимым сокетам  процесоров и сериям видеокарт (http://oc-esports.io/#!/round/osibs_season3).

По условиям 3 этапа было необходимо прогнать Wprime 1024M, 3DMark 2001 и PCMark04 используя любой процессор  сокета 478  и видеокарту Matrox(?!). При подготовке к этапу встал вопрос с выбором материнской платы – имеющаяся ASUS P4C800-E не поддерживала видеокарты PCI-E, а у меня не было карты Matrox c разъёмом AGP. В наличии была только Matrox Millennium P690 PCIe x16 (http://www.matrox.com/graphics/en/products/graphics_cards/p_series/p690pciex16/) и докупать в общем то не нужную в хозяйстве карту с разъёмом AGP в планы не входило. Кроме этого было известно, что наши партнеры из-за океанов будут гонять процы на материнских платах с поддержкой 775 сокета и памяти DDR2, так как проблем с переходниками типа GETA-478TO775 (https://www.overclockers.ru/hardnews/33553/Processornyj_adapter_quot_Socket_478_-_LGA_775_quot.html) они не испытывали. Недолгий поиск подходящих материнских плат показал, что на 478 сокет  в мире были созданы не только материнки с поддержкой DDR2, но и даже с поддержкой DDR3, правда в этом случае память работает в одноканальном режиме, не говоря уже о недоступности таких плат в России. В итоге самым оптимальным вариантом показалась материнская плата Asrock P4i945GC (http://www.asrock.com/mb/Intel/P4i945GC/index.ru.asp):

– официальная поддержка двухканальной памяти DDR2 PC5300;

-  процессоров с FSB 800;

- поддержка технологии Hyper-Threading;

- северный мост Intel® 945GC;

- южный мост Intel® ICH7.

При всех своих достоинствах материнка оказалась весьма доступной на наших барахолках и не очень дорогой – от 500 до 1000  рублей, при этом были доступны совершенно новые платы в запечатанных коробках.

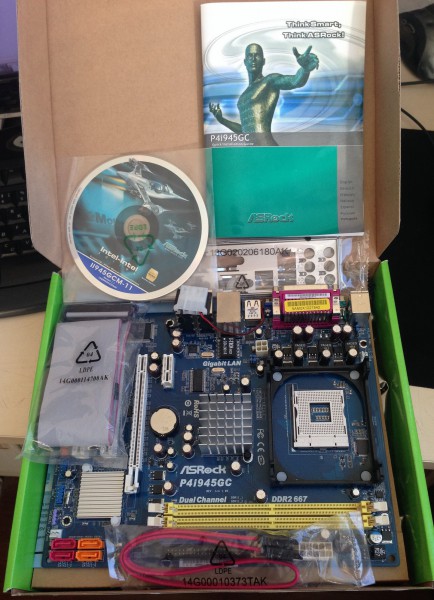

Asrock P4i945GC

Asrock P4i945GC

При ближайшем знакомстве с данной платой выяснилось, что она прекрасно работает и с памятью стандарта PC9600,  при этом напрочь отказываясь стартовать при поднятии шины FSB выше 225. В связи с этим был сделан вольтмод, так как в меню BIOS производитель «забыл» включить пункт управления напряжением CPU, так же как и чипсетаJ

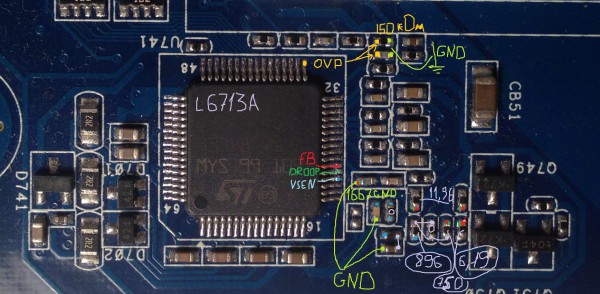

Для этого потребовалось припаять выводы переменного резистора номиналом 50 кОм к 22 ноге (FB) микросхемы L6713A (http://www.alldatasheet.com/datasheet-pdf/pdf/218945/HOLTEK/L6713A.html) и земле (GND). Точки, к которым можно подпаять резистор (помечены красным):

Схема вольтмода

Кроме этого, ещё необходимо сделать вольтмод OVP, иначе материнская плата будет отключаться при превышении напряжения на процессоре выше 1,6в. Для этого необходимо удалить smd-резистор номиналом около 150 кОм (на верху снимка, находится около рамки сокета) и соединить OVP (33 нога микросхемы) с землей (GND) через резистор номиналом 175≈190 кОм. Напряжение чипсета и питания системной шины (Vtt) прекрасно умеет поднимать фирменная утилита от Asrock OCTuner_v1.54.

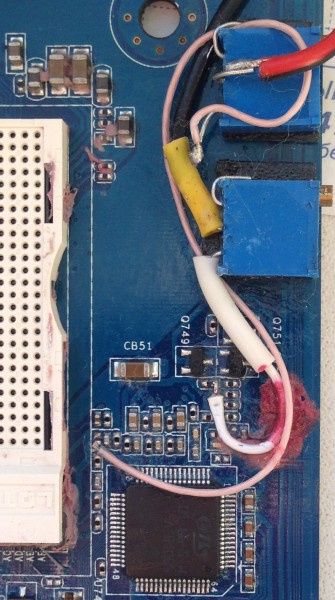

А вот и сам вольтмод:

Вольтмод

После такой «доработки» при поднятии напряжения CPU до 1,7в. удалось поднять частоту FSB до 227. «Опаньки» - подумал я. Попытки найти в биосе разгадку залочки ни к чему не привели. Её не было.

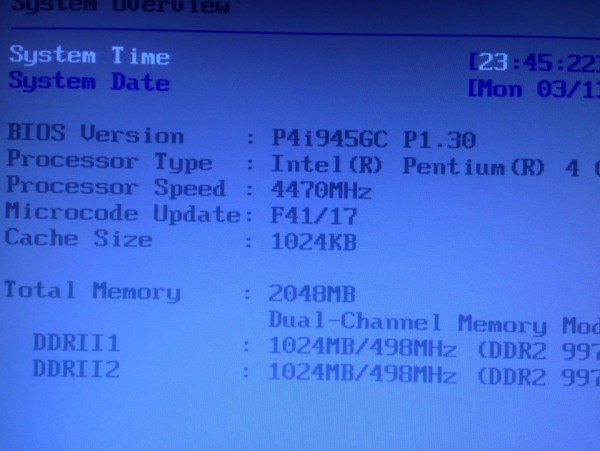

BIOS

Тут мне вспомнилась заметка камрада Gorod (    http://www.modlabs.net/forum/topic/14869/).

Решил попробовать синхронизировать разгон CPU и PCIE, за который в биосе отвечает параметр Overclock Mode. И дело пошло в гору. При частоте шины PCIe выit 1115 процессор Intel Pentium 4 3.0Ghz (Prescott) грузил операционную систему и проходил 3DMark 2001 на частоте 4114 MHz при частоте FSB=275, память при этом работала на частоте 457 MHz с таймингами 4-4-4-12.

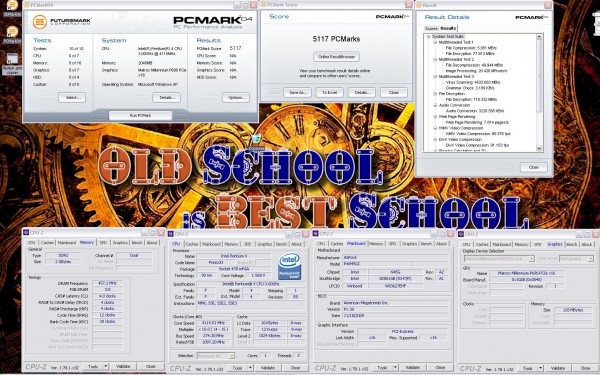

Результат в PCM04

К сожалению, не удалось покорить шину FSB 300. Вернее, она почти покорилась, но не до концаJ

Винда так и не загрузилась…

Gjxnb 300

В заключение хочется сказать, что в целом мать то оказалась вполне оверской. Ей бы питальник поприличнее, и цены бы ей не было.

И напоследок – не издевайтесь над ней как я. Они умирают внезапно...



З.Ы. Большое спасибо за ряд ценных советов по схемотехнике камраду  Dry_Ice777 из команды Hardware Hackers.
