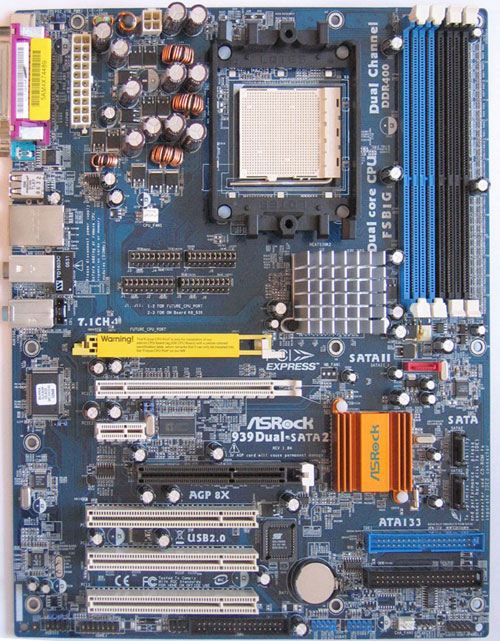

Сама плата выполнена на традиционном для ASRock синем текстолите:
Формат платы – ATX (305x244 мм). Расположение элементов стандартное. Процессорный разъем расположен в верхней части платы.

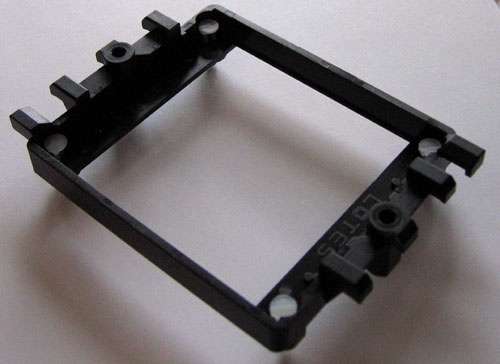

При этом следует упомянуть нетрадиционную крепежную пластину, которую производитель использует на всех своих материнских платах.
Крепится она с помощью четырех пластиковых штырьков. Для того, чтобы отделить ее от платы, потребуется эти самые штырьки вытолкнуть с обратной стороны платы (никогда не пытайтесь вытянуть их за шляпки – во первых, у Вас ничего не получится, кроме как испортить товарный вид, и, во-вторых, как следствие, потеряете гарантию).

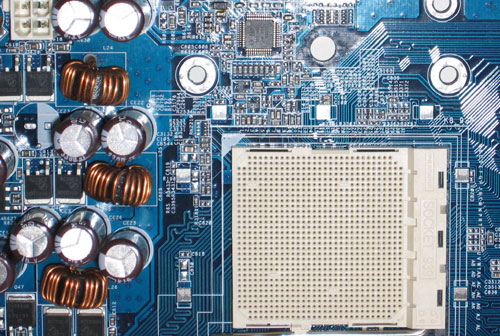

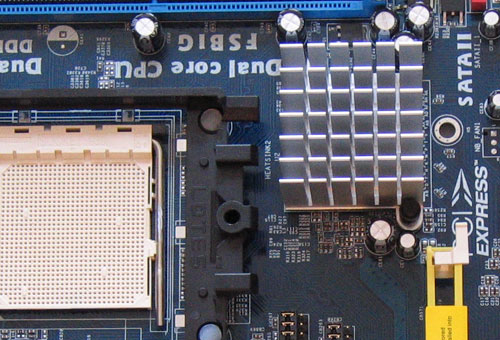

Довольно близко к процессорному разъему расположены конденсаторы системы питания и радиатор северного моста, что может помешать установке габаритных кулеров.

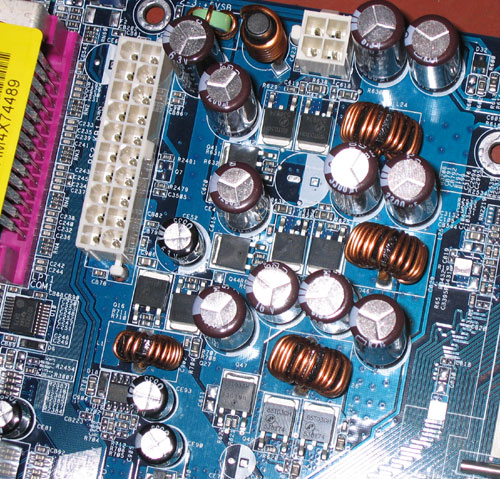

Разъемы питания расположены по возможности ближе к процессорному, на краю платы, что, в принципе, удобно для сборщиков. Немного странным выдается тот факт, что, несмотря на заявленную поддержку самых мощных и современных двухьядерных процессоров, на плате установлен 20-пиновый разъем, по современным меркам уже изрядно устаревший.
Система питания – трехфазная. Использованы конденсаторы на 3300 мкФ (общим количеством 6 штук), 1500 мкФ (1шт.), 1000 мкФ (3шт.) по линиям 5 В и 3.3 В и 4 штуки на 1200 мкФ неизвестного мне производителя в линии 12 В (следует отметить, что качество конденсаторов, однако, особого сомнения не вызывает – аналогичные часто ставят на платы ASUS). Плата – просто подарок любителям всяческих модификаций: даже в системе питания процессора (и не только), есть пустующие места под конденсаторы.

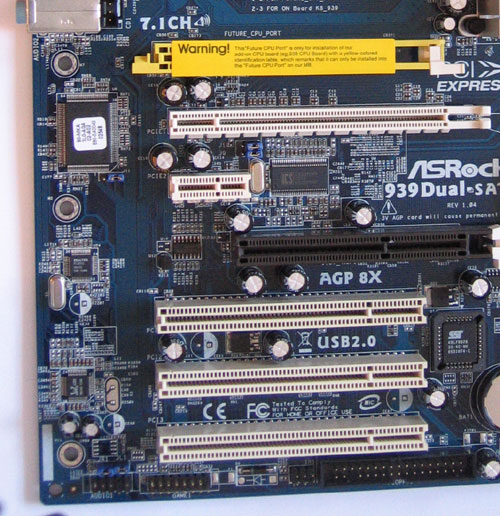

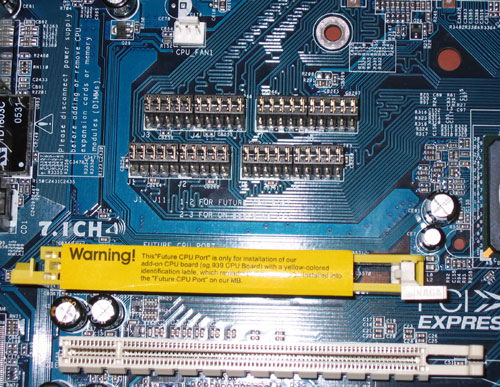

На плате присутствует всем хорошо знакомая, и, как сказал бы кто-то, бесполезная разработка ASRock, именуемая Future CPU Port, который предназначен для апгрейда с помощью специальной платы, позволяющей установить в систему процессоры нового поколения под Socket AM2. Переключение между установленными процессорами (если Вы купите вышеуказанную дочернюю плату) осуществляется с помощью двух рядов не очень удобных перемычек (правда, с помощью крючка, идущего в комплекте, сделать это не составит особого труда):
Таким образом, каждый владелец данной материнской платы может купить дочернюю плату (стоить она должна в районе 30-35 долларов), и на собственной системе испробовать быстроту и преимущества Socket AM2 процессоров.
Радует то, что разъем PCIEx16 под видеокарты размещен посредине платы – массивная система охлаждения не будет мешать установке каких-либо плат в слоты PCI, коих на данной плате, как и на всех остальных современных разработках, немного – всего 3.

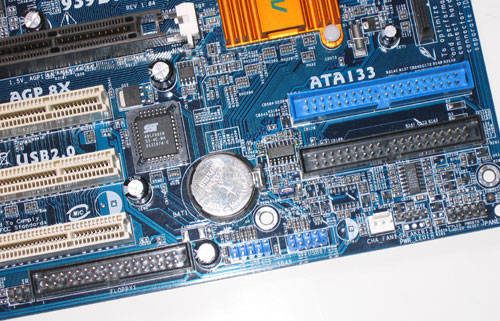

Разъемы для IDE расположены немного неудобно в нижней части платы. У кого-то может вызвать нарекания расположение разъема для FDD – он затаился в самом низу платы, под PCI-разъемом. Цветовая кодировка коннекторов отсутствует.

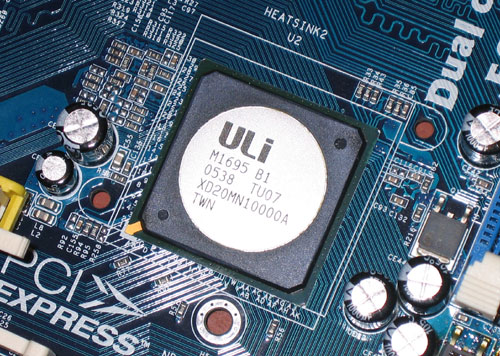

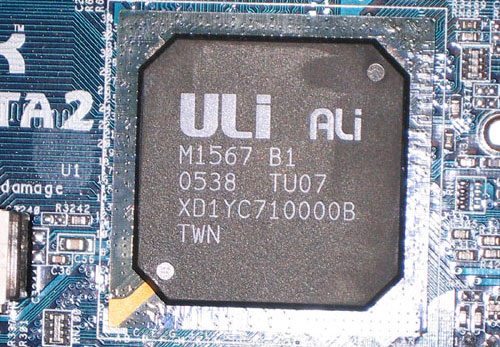

Северный и южный мосты закрыты радиаторами. На некоторых форумах при обсуждении рассматриваемой платы проскакивали сообщения, что производитель в поздних ревизиях может использовать не те чипы, что заявлены, а их более дешевые варианты (хотя куда уж дешевле). Для того, чтоб отбросить всяческие сомнения, снимаем радиаторы и удовлетворяем собственное любопытство:
Всё в порядке, разработчики из ASRock не разочаровали нашей веры в их честность.
Хороший тепловой контакт радиаторов с микросхемами мостов обеспечивает термопаста, по своим свойствам похожая на отечественную КПТ-8 или корейскую Zalman, нанесённая тонким ровным слоем.
Для установки памяти в двухканальный режим следует поместить планки в слоты одного цвета. Немного не понравилось то, что они расположены попарно, а не через один, как на платах некоторых других производителей.

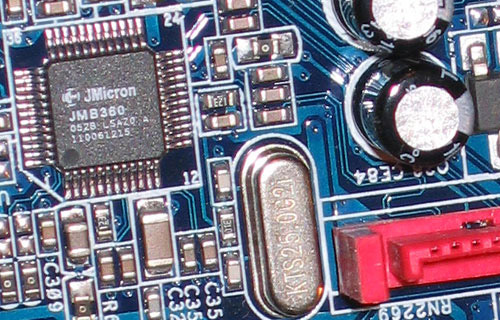

Отдельно пару слов надо сказать о поддержке стандарта SATA-II. Контроллер от JMicron, предназначенный для подключения одного жесткого диска, на серийной десктопной плате – нечастый гость. Правда, следует отметить, что подобным решением на момент выхода статьи уже пользуются некоторые другие производители, например, EPoX.

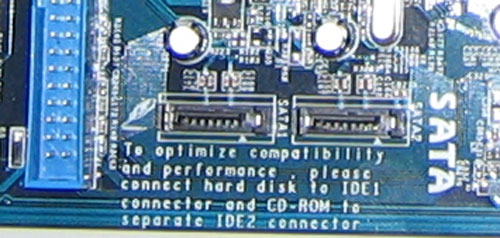

Помимо того, ещё два порта стандарта SATA-I для подключения HDD реализованы силами южного моста.

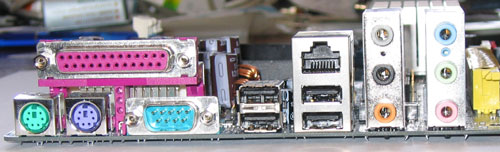

Задняя панель платы стандартна для продуктов производства ASRock – порты для подключения клавиатуры и мыши, расположенные только так, как могли их разместить инженеры этой компании, один COM, один LPT, 4 USB-прота и сетевой разъем. Кстати, он – один из признаков экономии средств при производстве данной платы: на нем нет диагностических светодиодов, что, в принципе, не страшно, но как-то не по-современному.

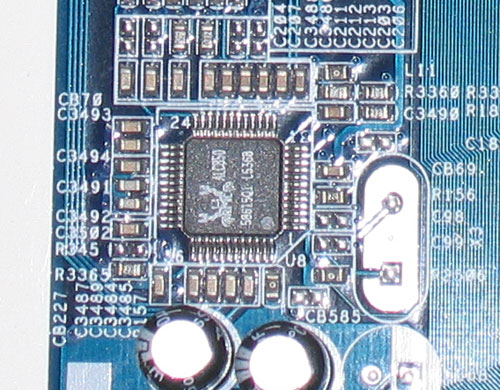

Звук на плате реализован посредством довольно качественного кодека Realtek, ALC850.

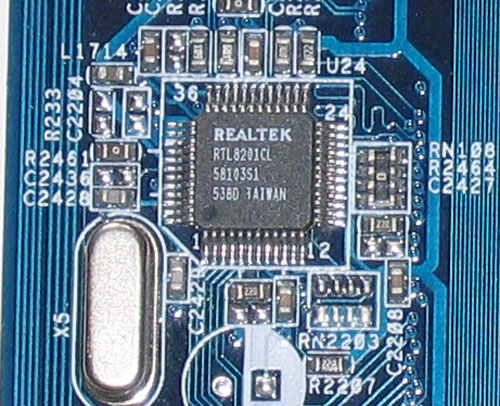

За 10/100 MBit сеть ответственный PHY-кодек производства того же Realtek, RTL8201.
Системный мониторинг осуществляет чип Winbond W83627HF.

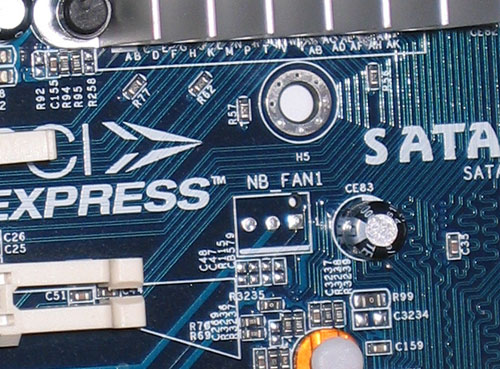

Плата позволяет подключить только два вентилятора (один из них – процессорный), что откровенно мало. Место под третий разъем есть в районе северного моста, но оно не распаяно (тем не менее, питание 12 В на этот разъем подается и для любителей модификаций не составит особого труда допаять недостающий коннектор).
Также пользователь может подключить ещё 4 USB-разъема с помощью брекетов, которых в комплекте не наблюдается.
В целом, дизайн платы вызывает положительные впечатления (кроме расположения IDE и FDD разъемов) и, поскольку массивных кулеров я не использовал, проблем с установкой тех или иных устройств у меня лично не возникало. Однако, если Вы захотите использовать Zalman CNPS7700 или подобные по габаритам продукты – не мешало бы убедиться в их совместимости с 939DUAL-SATA2.
