Исходя из спецификаций, Gamer Edition является платой на базе NVIDIA GeForce 6800. Однако, от референсного дизайна у него остался только чип, и то с повышенной тактовой частотой.

PCB синего цвета имеет очень характерный для топовой 6800 Ultra дизайн: только эта модель изначально несет два четырехконтактных разъема Molex для обеспечения максимально стабильного питания.

Даже 6800 GT обходится одним коннектором, чего уж говорить о младшей 6800... А вот ASUS не пожалели для "геймерской" карты деталей и все же распаяли на РСВ элементы, ответственные за обеспечение питания от двух разъемов. В спецификациях V9999 Gamer Edition указана рекомендуемая минимальная мощность БП в 350 Вт - это меньше тех 480 Вт, которые просят для 6800 Ultra. Как известно, эти карты работают и на блоках меньшей мощности, но 100%-ную стабильность вам при этом никто гарантировать не сможет. Между прочим, для получения правильного эффекта необходимо подключать оба молекса к разным веткам от БП, а не вешать их на соседние коннекторы на одной ветке - иначе теряется весь смысл двух разъемов питания.

Внимательно осмотрев карту, мы нашли единственное (кроме нанесенных надписей) отличие от референсного дизайна, на тыльной стороне платы недалеко от коннектора VGA. Отклонение в пределах ревизий PCB, так что особого внимания на него обращать не стоит.

Набор интерфейсных разъемов здесь как раз типичен для GeForce 6800: 1x D-Sub, 1x DVI и TV-Out. Ни второго DVI, ни полноценного VIVO, как это предусмотрено на GeForce 6800 Ultra, здесь нет. Слотблейд также одинарной ширины, а не двойной.

Система охлаждения почти копирует оригинальный дизайн, разработанный для 6800 Ultra, но уменьшенной высоты для возможности установки в один слот, что позволяет устанавливать данный продукт в barebone-системы типа "кубик". Кстати, ASUS V9999 Ultra также имеет аналогичное охлаждение и является единственным на сегодня решением на основе GeForce 6800 Ultra с однослотовым кулером.

На ядре установлен медный, а не алюминиевый, как на референсе, радиатор; кожух кулера вместо простой наклейки украшает алюминиевая пластина с логотипом ASUS; а прозрачный ротор вентилятора-"улитки" и радиатор на видеопамяти подсвечиваются синими светодиодами.

Кстати, видимо теперь синяя светодиодная подсветка станет новой фирменной фишкой ASUS - все их карты на базе топовых чипов этого поколения, как NVIDIA, так и ATI, имеют таковую.

Для охлаждения памяти применяется точно такая же, как на GeForce 6800 Ultra, система с алюминиевым радиатором странной кофигурации и тепловой трубкой для равномерного распредления тепла по всей поверхности охлаждающего элемента.

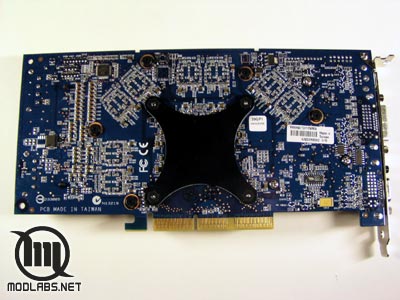

С обратной стороны установлена крестообразная металлическая пластина, предотвращающая изгибание карты под весом охлаждения - это тоже часть референсного дизайна охлаждения для 6800.

Разобрав систему охлаждения (к ее особенностям мы еще вернемся при осмотре 6800 Ultra), мы можем увидеть чипы памяти и графическое ядро.

Несколько непривычно видеть такое сочетание платы и чипа, не правда ли?

Графический чип имеет маркировку, соответствующую GeForce 6800. При запуске RivaTuner 2.0RC15.1 обнаруживаем, что чип имеет 12 пиксельных конвейеров и 5 вертексных. Попытка их разблокировать через соответствующий модуль RivaTuner успехом не увенчалась, как и у других обозревателей, исследовавших подобные платы. Частота чипа равняется 350 МГц, что выше стандартных 325 МГц для GeForce 6800.

На ASUS V9999 GE используются чипы Samsung GC-20 стандарта GDDR-3 с временем выборки 2.0 нс и общим объемом 256 Мб (в восьми чипах). Такая конфигурация характерна для GeForce 6800 GT, а не младшей 12-конвейерной модели...
Тактовая частота памяти V9999 Gamer Edition составляет 500(1000) МГц, что в точности соответствует частоте памяти на 6800 GT, а также спецификациям микросхем Samsung GC-20. Так что фактически, у ASUS получился двенадцатиконвейерный 6800 GT - именно так в двух словах можно описать идеологию V9999 GE.

Следом за ASUS идет "тяжелая артиллерия" - референсный сэмпл GeForce 6800 Ultra.

На классическую для собственных карт NVIDIA зеленую PCB наклеены несколько характерных наклеек с различной бесполезной для конечного пользователя информацией :)

Система охлаждения полностью совместима с таковой от младших моделей (можно заменить любую деталь), но ровно в два раза выше и полностью занимает соседний с AGP слот. Вообще, NVIDIA использовали необычный блочный дизайн кулера, заслуживающий более подробного описания. Тем более, что большинство брэндов, производящих GeForce 6800 Ultra, используют именно штатный кулер с фирменной наклейкой, а не разрабатывают собственные конструкции (ASUS, Gainward и Leadtek устанавливают оригинальные кулера).

Открутив три винта на обратной стороне карты, можно снять пластиковый кожух с закрепленным в нем роторным вентилятором-"улиткой". Внедрив вентилятор этого типа на GeForce FX 5800, NVIDIA и по сей день использует на топовых картах только "бловеры". Такой вентилятор, засасывая воздух, продувает его сквозь ребра радиаторов по направлению внутрь корпуса (этим схема охлаждения 6800-х принципиально отличается от большинства других "двухслотовых" схем). На младших моделях устанавливается меньший по высоте вентилятор, чтобы охлаждение влезло в один слот. Соответственно высота радиатора также уменьшается вдвое.

Под кожухом находится алюминиевый радиатор графического ядра, размерами напоминающий легендарный Thermaltake Volcano II и другие процессорные кулеры двух-трехлетней давности. Закрепляется четырьмя винтами по углам, которые вкручиваются в металлическую защитную пластину с обратной стороны платы.

И наконец, открутив пять винтов, можно снять мощнейший радиатор для видеопамяти. Он также изготовлен из алюминия, частично имеет невысокие игольчатые ребра, а частично (в той части, где радиатор продувается бловером) - напаянные тонкие алюминиевые ребра высотой в два слота. У 6800/6800GT общий дизайн системы остается прежним, но по всей плоскости радиатора в шахматном порядке расположены одинаковые игольчатые ребра однослотовой высоты. Наконец сняв охлаждение, мы можем осмотреть детали карты.

Графическое ядро работает на частоте 400 МГц и несет на защитной рамке соответствующую маркировку "GeForce 6800 Ultra".

Удивительно, но чипы памяти при тактовой частоте 550(1100) МГц имеют время выборки 2.0 нс - такие чипы обычно ставят на 6800 GT и очень странно видеть их на Ultra, тем более - референсном образце. Скажем, наш сэмпл Leadtek WinFast A400 Ultra TDH оборудован "правильной" 1.6-наносекундной памятью. Тем не менее, Samsung GC-20 не только справляются со своей работой, но и неплохо поддаются разгону.

Так как охлаждение занимает два слота, то и слотблейд сделан двойным. Увы, это делает невозможным установку карты без модификаций даже в открытый (без боковой стенки) "кубик"-barebone а-ля Shuttle.
