Видеокарты Radeon X1950Pro производства PowerColor выпускаются с разными дизайнами PCB. Мне известно уже три их разновидности: карты на референсной PCB с цифровой системой питания и два варианта с нереференсной PCB и аналоговой системой питания. Вариант PowerColor X1950Pro, вольтмод которого будет описан ниже, относится к серии GameFX. На это указывает надпись "GameFX Board Series" на коробке и надпись "X1950PROMB AC", но главная отличительная особенность этих карт - предустановленная система охлаждения Arctic Cooling Accelero X2. 256
Вольтмод GPU:

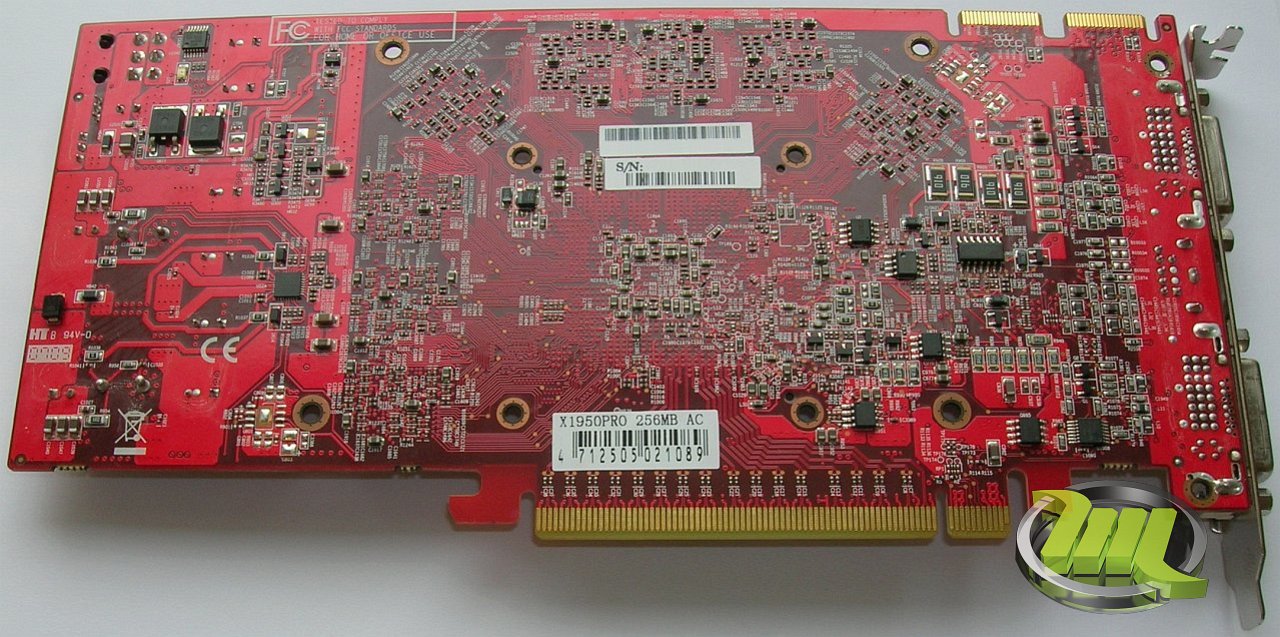

Контроллер напряжения на GPU - NEXSEM NX2415, расположен на обратной стороне карты, в левой верхней части.
Вольтмод с использованием переменного резистора: припаиваем 100K Ом переменный резистор (предварительно выкрученный на максимальное сопротивление) параллельно к резистору R1025. Проконтролировать полученное напряжение можно на ногах конденсаторов, указанных как "Vgpumeasure points".
Карандашный вольтмод: для повышения напряжения на GPU нужно закрасить резистор R1025, отмеченный на картинке как "Pencil Vgpu-mod". Проверить полученное после закрашивания сопротивление можно при помощи этого графика:
Возможности по увеличению напряжения на GPU на данных видеокартах ограничены защитой OVP (overvoltage protection), реализованной в NEXSEMNX2415. После увеличения Vgpu свыше 1.50V видеокарта отключается под нагрузкой (3D-режим), а начиная с 1.55V, вообще отказывается стартовать. Для того, чтобы отличить "black screen" от срабатывания OVP, достаточно замерить напряжение, после того как монитор погаснет. Если напряжение на GPU не изменилось – это "black screen", а если оно сброшено в ноль – это OVP.
Обратный вольтмод GPU: для понижения напряжения на GPU припаиваем 100K Ом переменный резистор (предварительно выкрученный на максимальное сопротивление) параллельно к резистору R1027 (отмечен на картинке как "Pencil reverse Vgpu-mod"), либо закрашиваем этот резистор при помощи карандаша.
Вольтмод памяти:

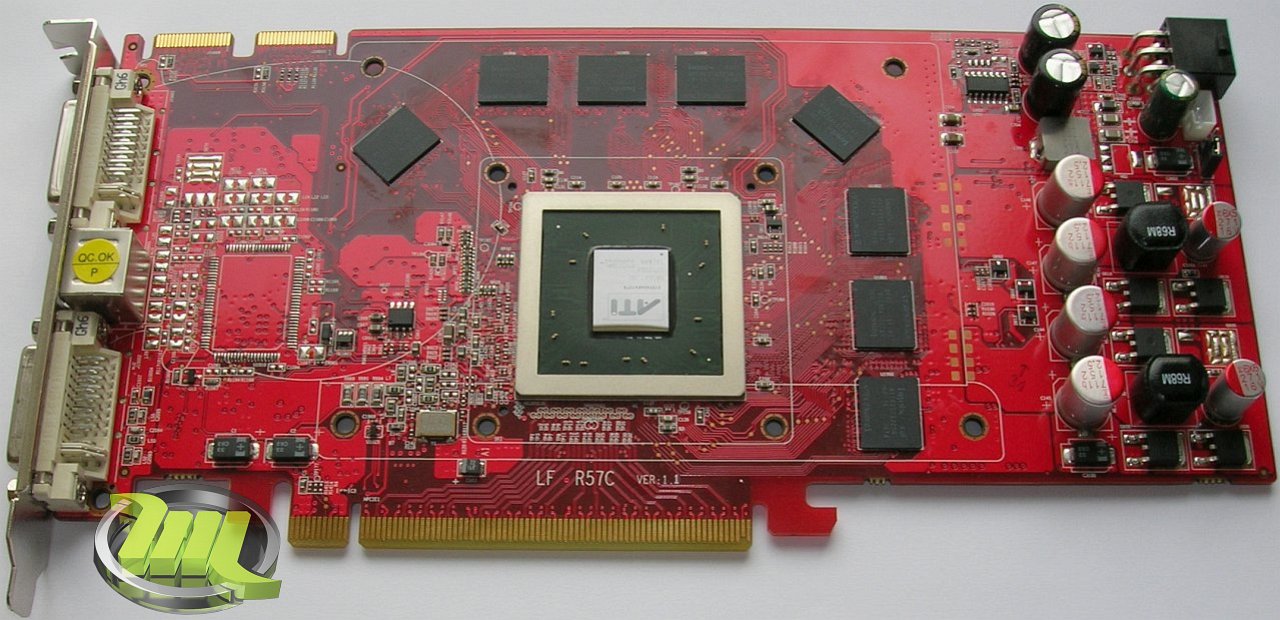

В качестве контроллера напряжения на памяти используется микросхема с маркировкой "P2322WF A1", расположенная на лицевой стороне карты справа наверху. Это VGA power management controller P2322 производства ENE Technology Inc. Информация о спецификациях P2322 в открытом доступе отсутствует, но после некоторых замеров, было определено, что 5-я нога - feedback, 7-я – земля, а 8-я - phase.
Вольтмод с использованием переменного резистора: припаиваем 100K Ом переменный резистор между 5-й и 7-й ногами ENE P2322. Резистор предварительно нужно выкрутить на максимальное сопротивление. Проконтролировать полученное напряжение можно на ногах конденсатора, указанных как "Vmem measure points".
Карандашный вольтмод: для повышения напряжения на памяти нужно закрасить резистор R710, отмеченный на картинке как "Pencil Vmem-mod". Проверить полученное после закрашивания сопротивление можно при помощи этого графика:
Обратный вольтмод памяти: для понижения напряжения на памяти припаиваем 100K Ом переменный резистор между 5-й и 8-й ногами ENE P2322, либо закрашиваем карандашом резистор R711, отмеченный на картинке как "Pencil reverse Vmem-mod".
