Думаю: сейчас приеду, заберу всё и быстренько из этого модема перекину все внутренности в новый корпус.

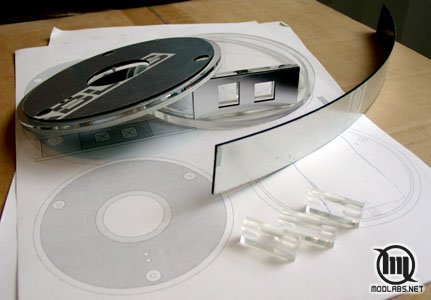

Но не все так просто, - оказывается, порезать то порезали, но вот собирать то все равно придется самому, определяясь по месту с размерами самого модема (его то я им не оставлял) и прочими красотами (диоды там и пр.)

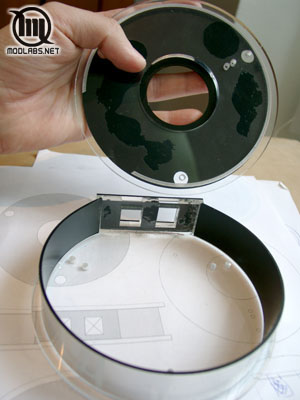

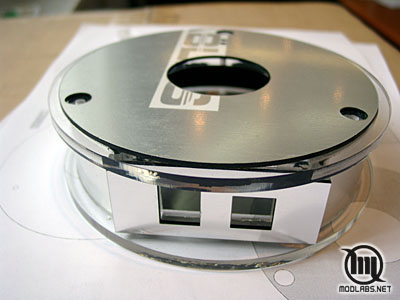

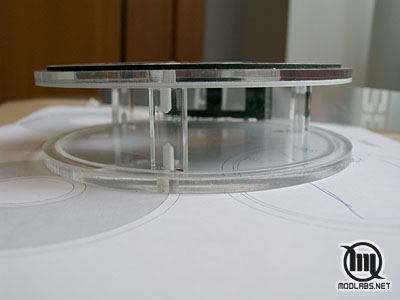

Попробовал собрать корпус. Собрал и обозрел всю красоту :)




Декоративное отверстие в верхней крышке нужно было чем-то закрыть.

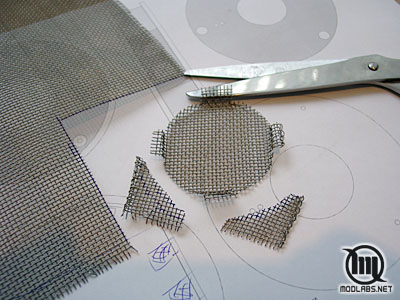

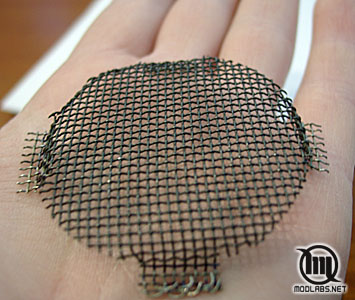

Обычный проволочный гриль совсем не вписывался в общий стиль. Поэтому решено было вырезать декоративную решетку из проволочной сетки от старых колонок.

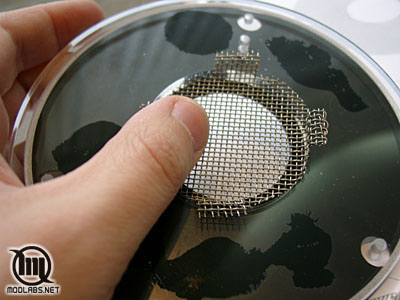

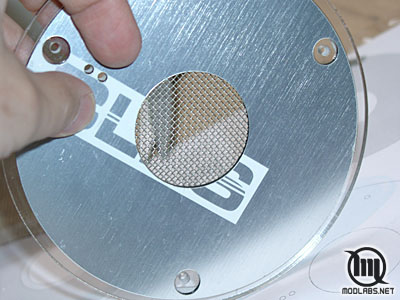

Примеряем сеточку:

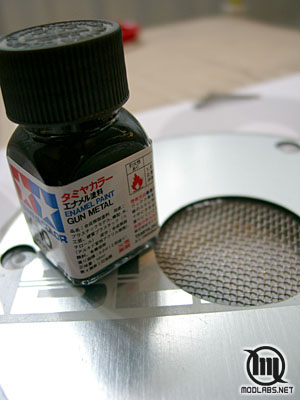

Неплохо было бы её покрасить. Для чего в лавочке, торгующей различными аксессуарами для моделистов, была приобретена краска Tamiya цвета GUN METAL.

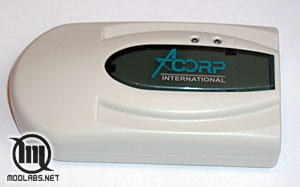

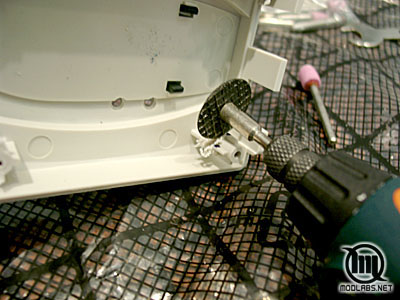

Пришла очередь немного покрошить старый корпус. От него мне понадобятся ножки, на которые будет устанавливаться модем. В этом деле нам поможет супер-мега инструмент ;)

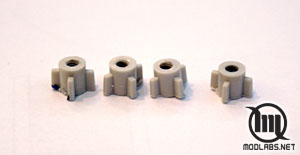

Изначально они получились немного кривенькими, но наждачка спасла "отца русской демократии" :)

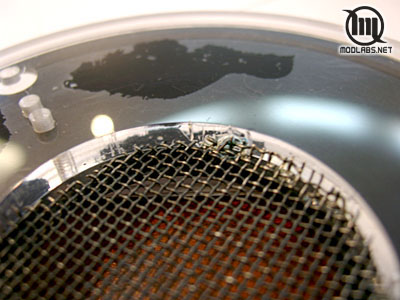

Пока мы баловались ножками, как раз сетка подсохла. Вроде совсем неплохо получилось:

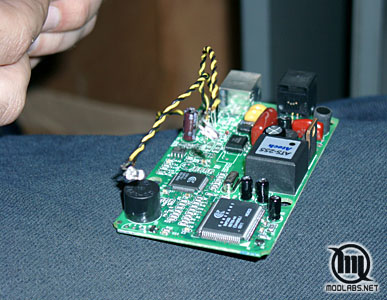

Пришло время браться за модем. Отрезаем один старый красный диод и на его место припаиваем синий, второй красный оставляем и просто удлиняем ноги у обоих...


На фото запечатлен член нашей команды SimpleRAT (наш главный электронщик), его пальцы, коленка и сам модем:

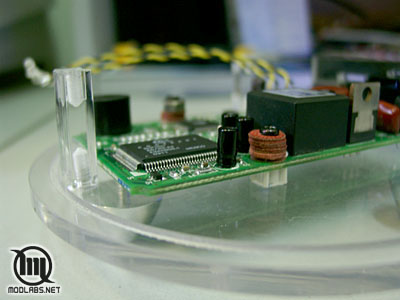

Далее, приклеиваем ножки, на которых будет крепиться сама плата:

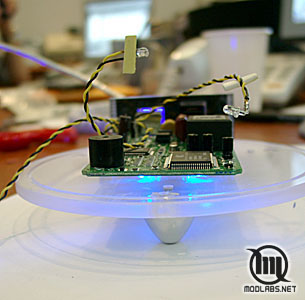

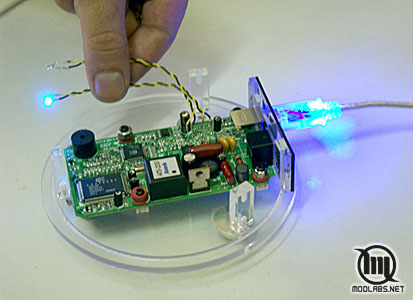

На кучу прокладок под винтами не обращайте внимания, просто не было коротких винтов. Потом поменяем на короткие. Проверяем:

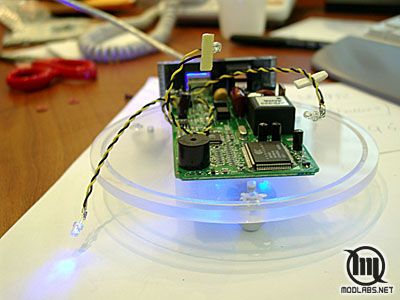

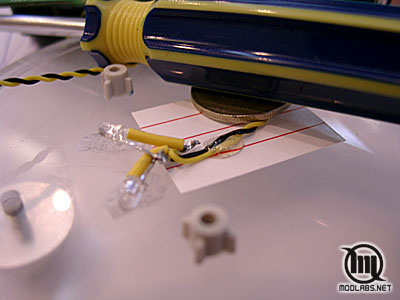

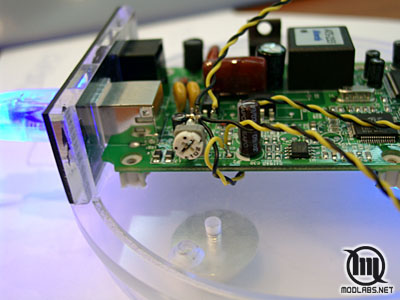

Как ни странно, но все работает :) Берем следующие два диода и припаиваем через резистор нижнюю подсветку. Один диод оставляем на верхнюю крышку:

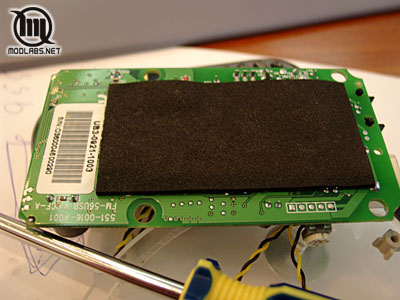

На нижнюю часть платы приклеиваем кусочек пористой резины, дабы избежать какого либо замыкания:

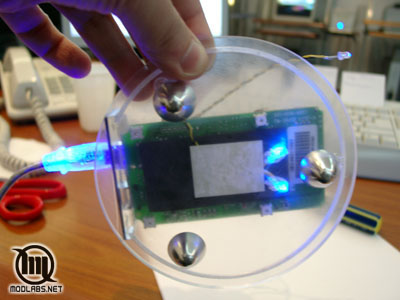

Попутно приклеиваем нижние диоды, залепив белой наклейкой часть проводов (чтобы прикрыть безобразие),


Для более равномерного свечения нижнюю плоскость и торец нижней пластины, делаем матовой:




Вставляем и приклеиваем сетку:


После этого, можно переходить к окончательной стадии сборки.
