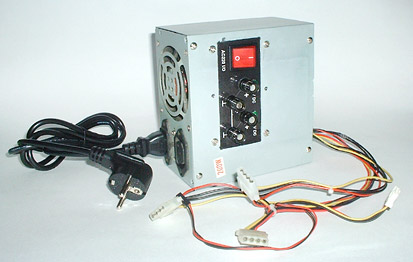

Тестовый БП в сборе

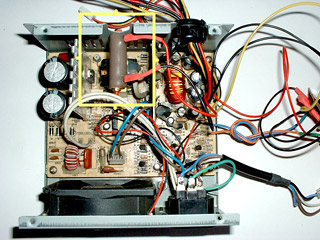

БП с нагрузочным резистором

Таким образом, в моем БП по шине +5В всегда течет ток не менее 250мА. Хотелось бы ток «холостого хода» поменьше, да резистора не было большего номинала. Теперь рассчитаем мощность, которая рассеивается на этом резисторе, по формуле:


Так что было достаточно взять резистор на 2Вт. Я взял с запасом :-).

Ладно. Теперь самое интересное. Изготовление панели для клемм, светодиодов и выключателя.

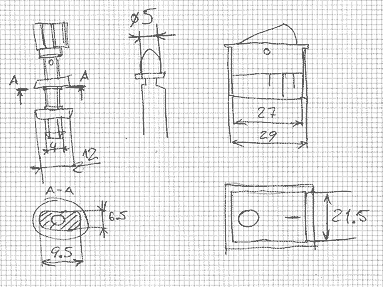

Для начала, я замерил все основные размеры комплектующих:

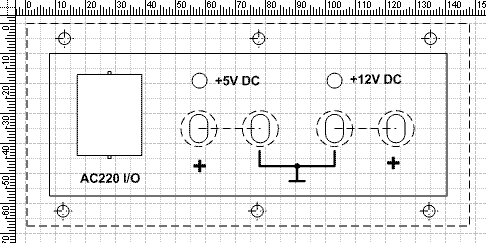

Теперь можно заняться распределением контролсов на панели в масштабе. Кроме удобства, мне хотелось, чтобы все и выглядело более-менее приятно. Поэтому было решено изготовить панельку для крепления контролсов и вставить ее в крышку БП, прорезав там окно для нее. Макет панельки я рисовал в MS Visio 2002. Вот некоторые из вариантов:

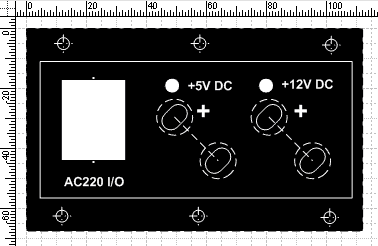

Но при примерке оказалось, что панель в БП не влезет. Пришлось уплотнить контролсы на панели.


Черный цвет — потому что мне так больше нравится. Нечто типа панели приборов в самолете…

Панель я вырезал из гетинакса (для тех, кто не знает — это как стеклотекстолит, только в его основе — бумага, а не стеклоткань). Напечатал чертеж панельки на лазерном принтере в масштабе 1:1, наклеил клеящим карандашом на гетинакс и высверлил овальные и круглые отверстия на сверлильном станке. Прямоугольное отверстие под выключатель выпилил ручным лобзиком. После примерки, когда убедился, что все подходит, смыл старую панельку и наклеил новую без дополнительной разметки, уже начисто.

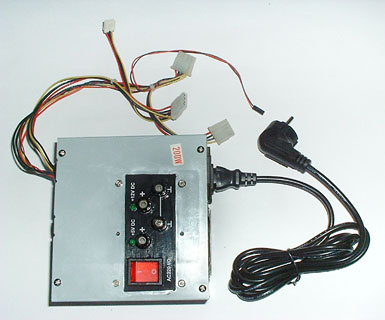

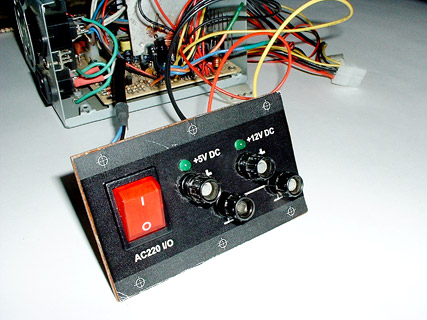

Поверх панели наклеил прозрачный скотч, чтобы блестела и не царапалась. Да и тогда вообще стало непонятно, что она сделана из бумаги. Вот как выглядит в реальности с установленными контролсами:


Самое главное было подогнать размеры панели так, чтобы она и контролсы на ней не задевали за внутренности БП. Хоть у меня БП был практически пустой, но и тут пришлось действовать очень аккуратно.

Когда панель была готова и место под нее было определено, настала очередь кожуха БП. В нем по размерам панели было прорублено зубилом прямоугольное отверстие (дремеля у меня пока нет). (Если честно, то зубило здесь значительно эффективнее дремеля. - прим. ALT-F13)





Поучилось не очень аккуратно в углах, так как я просверлил по отверстию в каждом углу перед тем как вырубить прямоугольник (думал, так будет лучше). Не надо было их делать. Молдинг вокруг этого отверстия я не делал — не нашел из чего :-(. А с ним было бы лучше.

Теперь вернемся к панели. Т.к. гетинакс у меня был фольгированный, то я думал сначала сделать на нем же дорожки для крепления резисторов и светодиодов, но потом, все же, сделал просто навесом.

Саму панель прикрутил к крышке БП винтиками, какими крепят дисководы в компах.


Резисторы закрыты изоляционными трубками.

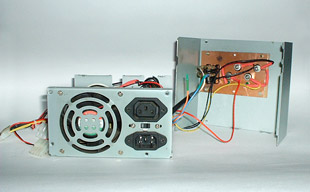

Подсоединить провода было легко. Только пришлось укоротить кабель, идущий на выключатель питания. У меня старый БП и этот выключатель жестко отрубает его от сети. Для тестового БП это полезно.

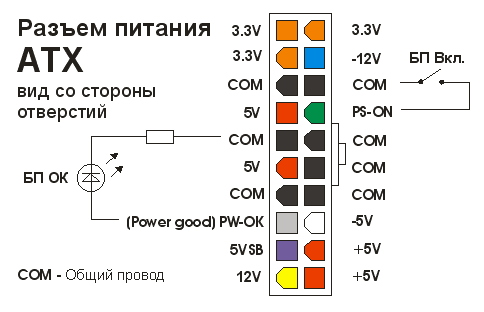

Если вы решили сделать тестовым ATX БП, то просто подключить 220В к нему мало. Чтобы БП включился, на его разъеме надо замкнуть контакт PS-ON на общий провод. Это уже неоднократно обсуждалось, но все же приведу картинку.


При подключении чего-либо к этому разъему ориентируйтесь на положение контакта в нем, а не на цвет провода. Во многих БП, например, цвета проводов PW-OK и PS-ON поменяны местами, а в редких БП все цвета могут быть произвольными.

При замыкании контактов выключателя "БП Вкл." БП включается, при размыкании — выключается. В качестве индикатора включения можно использовать провод PW-OK (в старых БП он назывался Power Good). Если все напряжения на выходе БП в норме, то на этом проводе будет +5В. Можно к нему подсоединить светодиод через резистор, соединив с любым общим проводом — получится индикатор БП ОК. Но не стоит подключать сюда что-либо мощнее светодиода.

Для маньяков есть еще несколько проводов на этом разъеме, которые могут оказаться полезными. Например, 5VSB. Называется +5V Standby. Его прелесть в том, что на нем присутствует +5В всегда, когда БП включен в розетку (и если включен выключатель на его задней стенке, если такой есть), даже если выключатель на рисунке «БП Вкл.» разомкнут. НО: согласно спецификации стандарта ATX ver. 2.01 не следует потреблять по этому проводу более 720мА.

Также наружу можно вывести провода -5В и -12В. Между ними и проводом +12В можно будет получить 17В и 24В соответственно. Но особенно радоваться рано. По шинам -5В и -12В нельзя потреблять такие же большие токи, как по аналогичным плюсовым. Глядя на 300Вт БП Seventeam ST-300BLP, например, видим такую табличку:
