На момент написания статьи все видеокарты GeForce GTX 260 и GeForce GTX 280 использовали единый референсный дизайн и, скорее всего, такая ситуация сохранится и в будущем. Между собой эти видеокарты в плане дизайна отличаются незначительно, и все отличия сводятся к отсутствию некоторых элементов на PCB у GeForce GTX 260 (например, не распаянные две фазы из пяти в системе питания GPU). Поэтому для данных видеокарт применим один и тот же способ вольтмода.

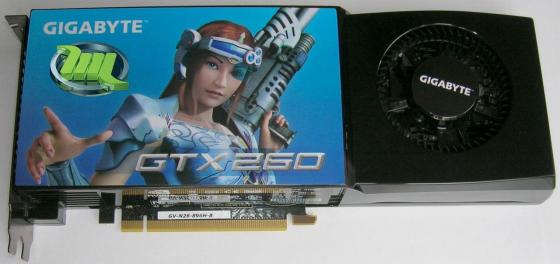

Прежде чем перейти к описанию вольтмода GeForce GTX 260/280, посмотрим, как устроены эти видеокарты на примере GigabyteGeForce GTX 260): GV-N26-896H-B (

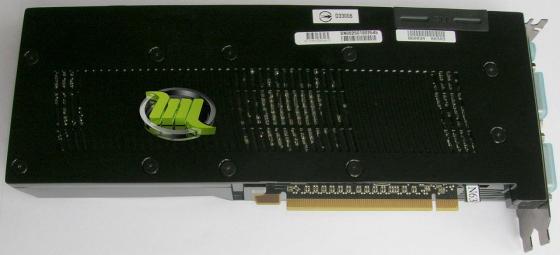

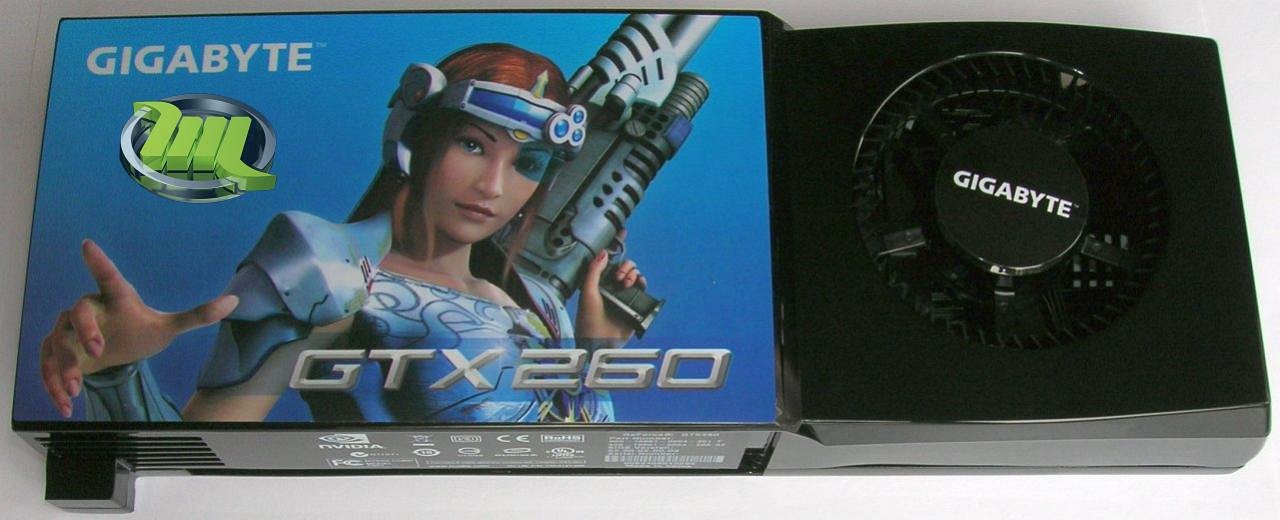

Сверху по всей длине видеокарту закрывает система охлаждения, а снизу – алюминиевая крышка, выкрашенная в чёрный цвет. Эта крышка крепится при помощи десяти болтов и выполняет две функции: "backplate" и радиатор для той половины чипов памяти, которые расположены на обратной стороне видеокарты.
Было замечено, что некоторые производители (например, XFX) закрывают крепежные винты крышки своей фирменной наклейкой, что сильно затрудняет возможность снятия крышки без потери товарного (гарантийного) вида видеокарты. Для вольтмода крышку потребуется снимать обязательно, так что если сохранение гарантии для вас имеет значение – обращайте внимание на отсутствие лишних наклеек на крышке при покупке видеокарты класса GeForce GTX 260/280.

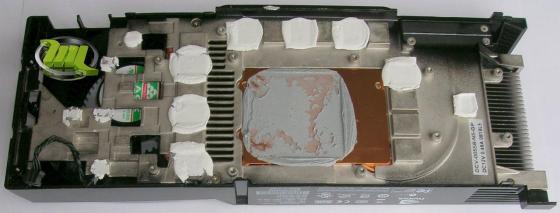

Система охлаждения достаточно мощная, как и положено быть у видеокарты верхнего ценового диапазона. Во многом она схожа с системой охлаждения у GeForce 9800 GTX, поэтому я не буду подробно на ней останавливаться, при желании вы можете прочитать о ней в этой статье. Скажу только, что она вполне справляется с охлаждением графического чипа G200 без вольтмода (и с софт-вольтмодом GeForce GTX 260 до уровня GeForce GTX 280), сохраняя приемлемый уровень шума. И наверняка справится при небольшом вольтмоде, но тут уже необходимо следить за температурой и вручную отрегулировать (повысить) обороты вентилятора.

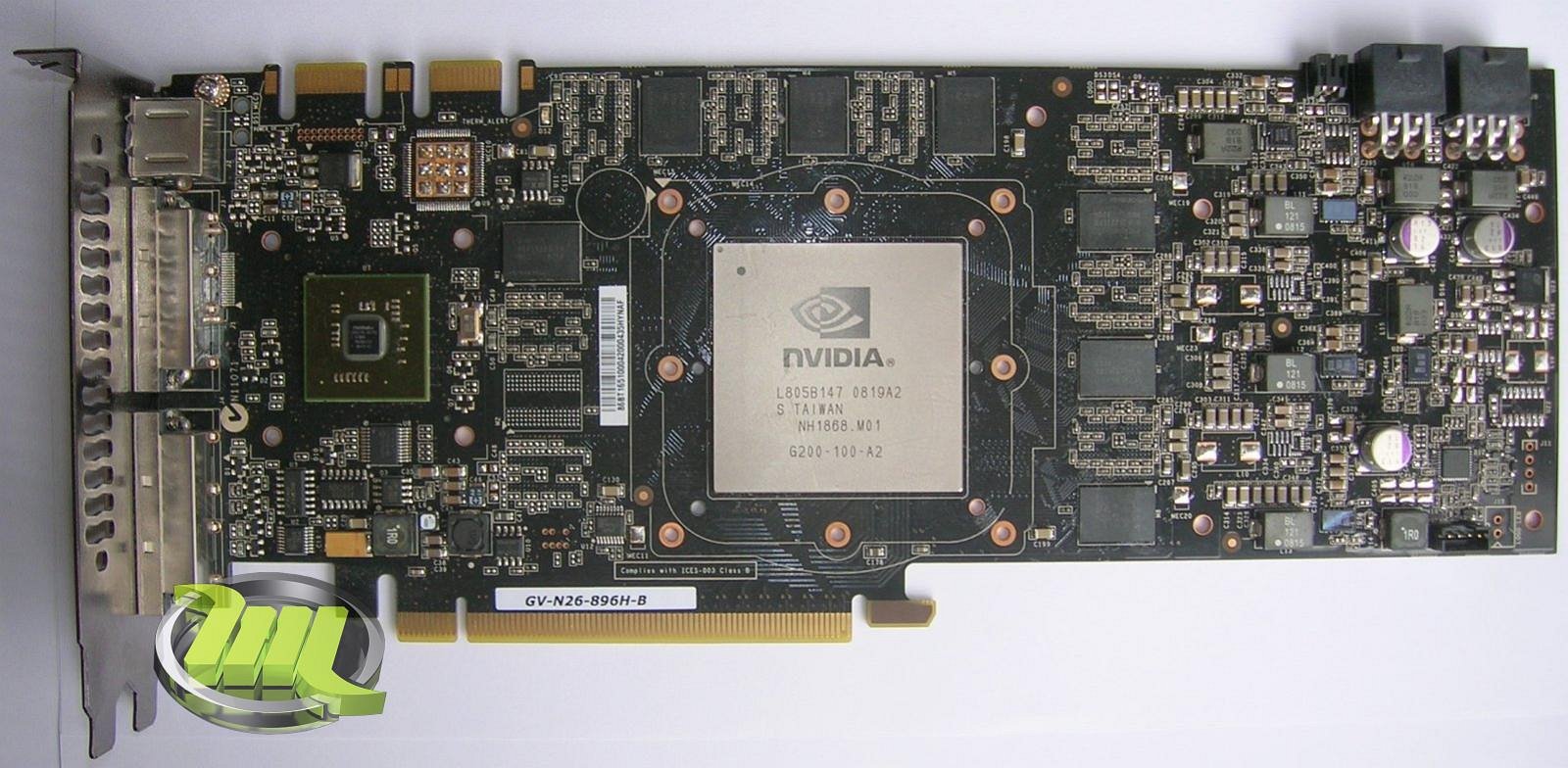

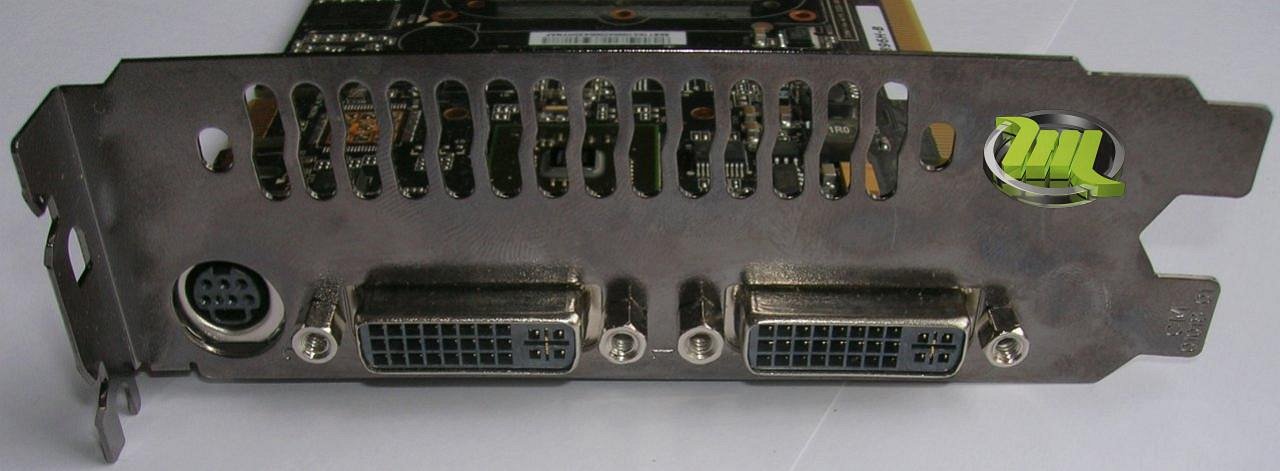

У GeForce GTX 260/280 присутствуют два разъема для соединения двух видеокарт в SLI или трех в 3-Way SLI. Так же есть два разъема для подключения дополнительного питания. У GeForce GTX 260 они оба 6-пиновые, а у GeForce GTX 280 один 6-пин и еще один 8-пин. Чипы памяти расположены с обеих сторон видеокарты – по восемь чипов на каждой стороне у GeForce GTX 280 и по семь у GeForce GTX 260.

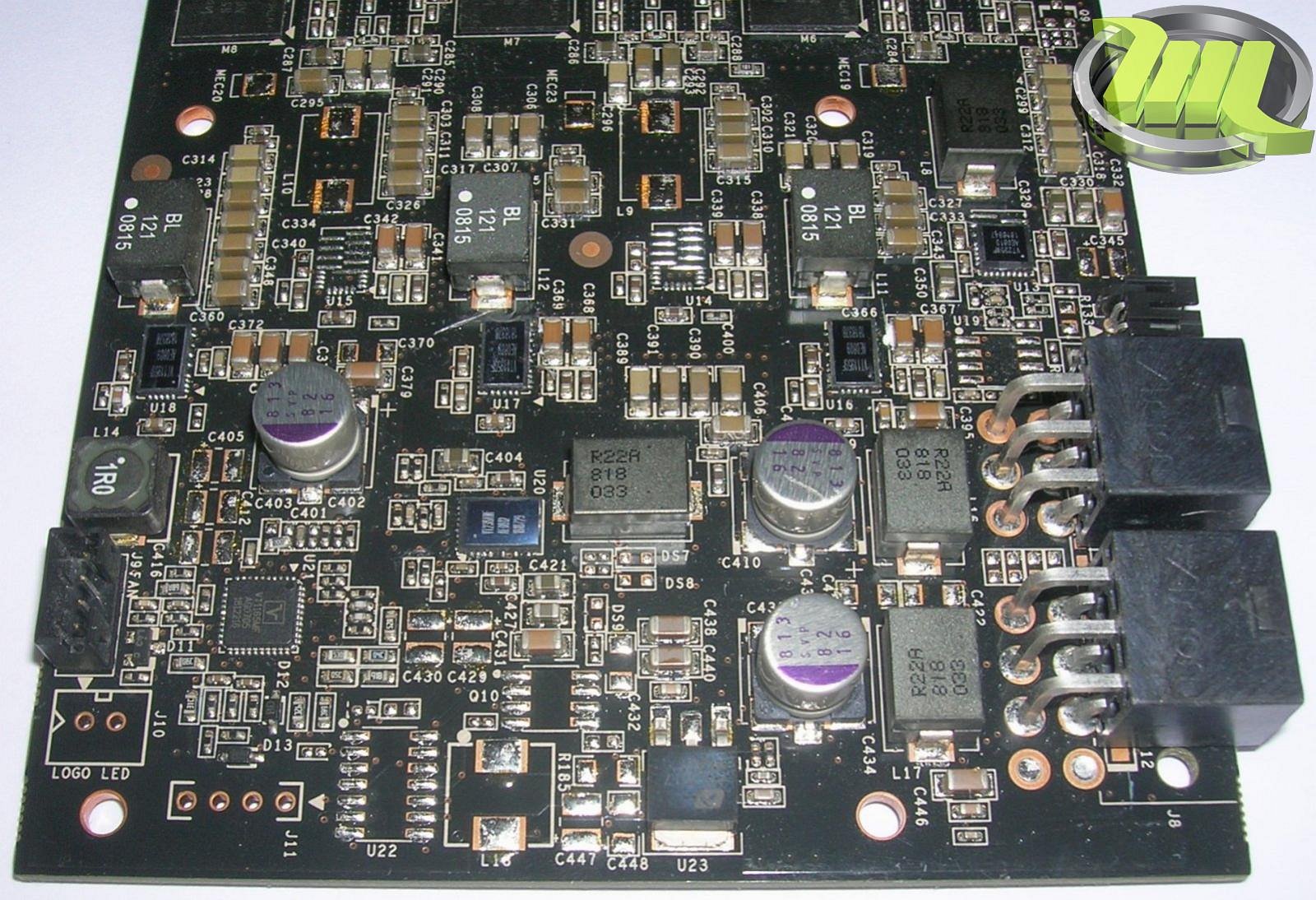

Система питания GPU состоит из пяти фаз, но полностью они присутствуют только на GeForce GTX 280, а на GeForce GTX 260 оставлены только три. Питание памяти на этих картах не отличается и состоит из раздельного регулирования напряжений Vdd и Vddq двумя разными контроллерами.

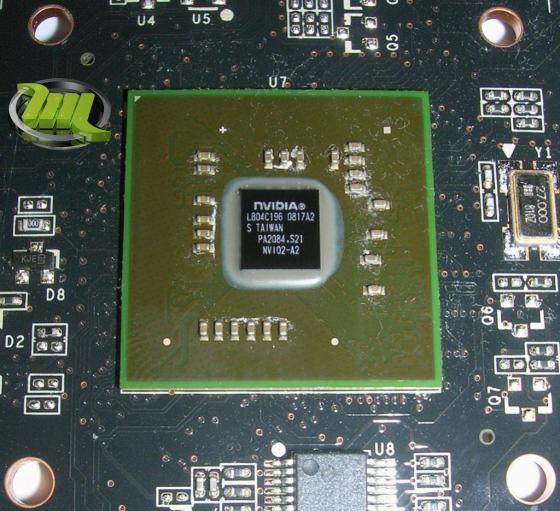

С левой стороны от GPU расположен чип NVIO2 ревизии A2. При замене системы охлаждения надо учитывать, что он тоже греется, но не сильно. Небольшого радиатора с легким обдувом вполне достаточно для его охлаждения.
На видеокарту установлен графический чип G200-100 ревизии A2, выпускаемый по технологии 65-нм и имеющий 240 унифицированных потоковых (шейдерных) процессоров (у GeForce GTX 260 активны только 192, а остальные отключены). Дата производства – 19 неделя 2008 года. Сверху на GPU наклеен такой же алюминиевый теплораспределитель какой ранее устанавливался на видеокарты, основанные на графическом чипе G80 (GeForce 8800GTS 320/640 Mb и GeForce 8800GTX/8800Ultra):

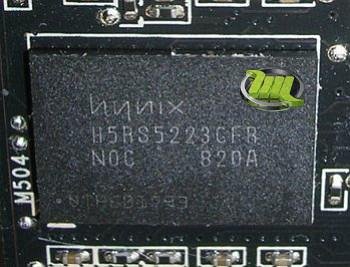

Так же установлены чипы памяти Hynix H5RS5223CFR-N0C с временем доступа 1.0 наносекунд, рассчитанные на работу с частотой 2000 MHz и напряжением Vdd/Vddq равным 2.05V:
Точки для измерения напряжения на GPU и памяти:
Наиболее удобные точки для измерения напряжения на GPU (Vgpu) и памяти (Vdd и Vddq) расположены на обратной стороне видеокарты под крышкой.
Для измерения напряжения на GPU удобно использовать конденсаторы, расположенные вокруг GPU с обратной стороны, например C672, C665, C676, C730 или C774, они указанны на картинке как "Vgpu measure points".
Для измерения напряжения на памяти удобно использовать конденсаторы, расположенные рядом с чипами памяти, например C563 для измерения Vdd и C562 для измерения Vddq. Они указанны на картинке как "Vdd measure points" и "Vddq measure points".
Так же можно измерять напряжения на дросселях, расположенных на лицевой стороне видеокарты с правой стороны. Напряжение Vgpu на GeForce GTX 260 можно измерить на любом из трех дросселей с маркировкой "BL 121" (L11, L12, L13), а на GeForce GTX 280 - на любом из пяти дросселей с маркировкой "R12A" (L9, L10, L11, L12, L13). Напряжения Vdd и Vddq измеряются на обеих картах на дросселях с маркировкой "R22A" (Vdd на L15, Vddq на L8). Но для доступа к дросселям потребуется предварительно снять систему охлаждения, поэтому удобней все-таки использовать SMD-конденсаторы на обратной стороне видеокарты.
Вольтмод GPU:
На видеокартах GeForce GTX 260 напряжение на GPU по умолчанию в 2D-режиме составляет 1.12V, а на GeForce GTX 280 оно чуть выше - 1.18V. При переходе в 3D-режим оно немного снижается (на 0.01V-0.02V).

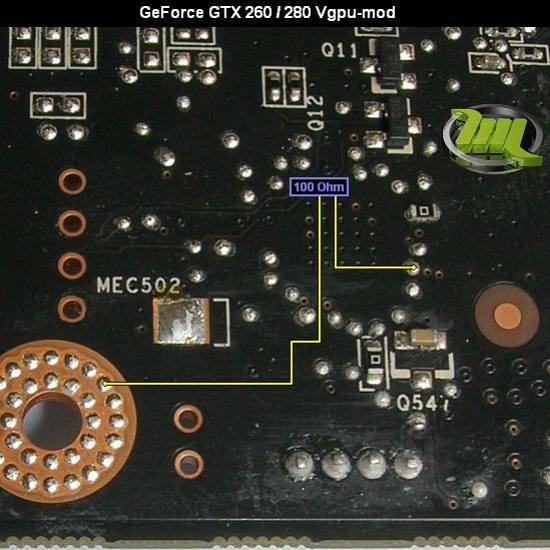

В качестве контроллера напряжения на GPU используется микросхема Volterra VT1165MF (Pin9=feedback). Ноги контроллера мелкие, поэтому удобнее делать вольтмод через альтернативные точки, которые можно найти на обратной стороне карты в левом нижнем углу.
Вольтмод GPU с использованием переменного резистора: припаиваем 100 Ом переменный резистор (предварительно выкрученный на максимальное сопротивление) к двум точкам, как показано на картинке выше.
Карандашный вольтмод GPU: невозможен из-за слишком низкого начального сопротивления Rgpu (всего 2 ома).

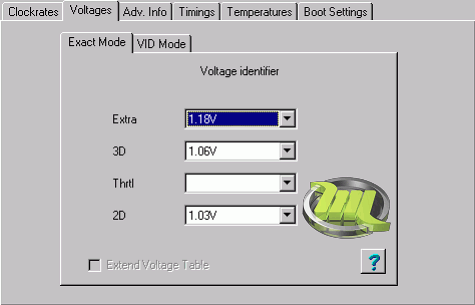

Софт-вольтмод GPU: На GeForce GTX 260 возможен небольшой софт-вольтмод через BIOS. Таким способом можно поднять напряжение на GPU с 1.12V до уровня 1.18V, что является номинальным напряжением для GeForce GTX 280. Для этого нужно открыть BIOS видеокарты GeForce GTX 260 программой NiBiTor, перейти во вкладку Voltages в первый подраздел Exact Mode и изменить в нём параметр Extra с 1.12V на 1.18V. Далее сохранить изменения и прошить в видеокарту программой NVFlash.
На GeForce GTX 280 поднять напряжение через BIOS не получится, так как оно там уже установлено на максимально возможный уровень 1.18V.
Overcurrent protection (OCP):Защита по току, реализованная в Volterra VT1165MF, срабатывает на видеокартах GeForce GTX 260/280, начиная с напряжения 1.35V. Способов обхода этой защиты на VT1165MF мне пока не известно.
Вольтмод памяти:На видеокартах GeForce GTX 260/280 реализовано раздельное управление напряжениями Vdd и Vddq. По умолчанию Vdd равно 2.08V, а Vddq - 2.16V. В качестве контроллера Vdd используется Volterra VT238AWF:
А за Vddq отвечает:
Мы не нашли в открытом доступе никакой информации об этих контроллерах, и пока она не появится - способа вольтмода памяти на GeForceGTX 260/280 не будет.
