Стандартное напряжение ядра на моей карте было равно приблизительно 1.25V.
Я использовала 10 кОм переменный резистор, предварительно выкрутив его на максимальное сопротивление.

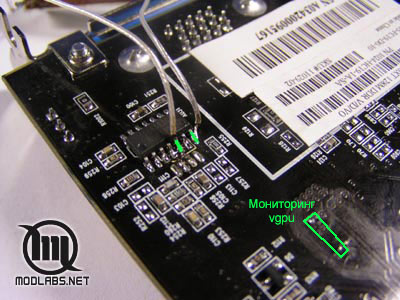

Резистор следует припаять к 5-й и 7-й ноге микросхемы ISL6522CB на оборотной стороне платы (да, это тот же самый контроллер, что и на 5900XT).
Конденсатор на котором мониторится напряжение указан на фото отдельно. Обычно на его плюсовую ногу просто припаивается провод мониторинга.
Лично я этого не делала и снимала напряжение прямо с платы с помощью мультиметра, однако вариант, указанный выше, является наиболее удобным в использовании (главное, ничего не замкните висящим проводом).
Далее я начала понемногу поднимать Vgpu. После преодоления рубежа в 1.5V появились артефакты при загрузке и на этом пришлось остановиться.
Тестирование видеокарты на максимальную рабочую частоту я проводила в тесте Nature из 3DMark 2001SE. Для этой цели также можно использовать тест Mother Nature из 3DMark 2003.
Настоятельно рекомендую для чистоты эксперимента проводить тестирование, не повышая частоты памяти. Так вы получите наиболее достоверную информацию о том, как чип реагирует на повышение напряжения и частоты.
Для моей карты пределом оказались 710 МГц при 1.5V, что оказалось отличным результатом, т.к. без вольтмода максимумом на этой карте были 616 МГц по чипу, а Nature-stable частота не превышала 600МГц.
Для охлаждения чипа видеокарты использовалась система водяного охлаждения Koolance EXOS.
