Предисловие
Данная статья расчитана на подготовленного пользователя, для которого хард-модификации систем питания являются обыденными.
Рано или поздно к каждому из нас приходит мысль как упростить эти процедуры, а так же унифицировать, внеся в них элементы эргономичности, практичности и простоты.
Случается это как правило при осмыслении "стандартных" процедур при подготовке девайсов к бенчингу и разгону, а именно:
1) Поиск необходимых решений при проектировании модификаций, как правило сводится к поиску цепей ОС (обратной связи) по напряжению и току ШИМ-контроллера (в зависимости от типа модификации), с целью изменения коэффициента передачи по напряжению (глубины ОС).
2) Подбор пассивных компонентов под конкретный случай, номенкулатура которых распростирается на огромный диапозон значений, что уже само по себе является для многих ограничивающим фактором или раздражителем.
3) Крепление и пайка элементов непосредственно на устройство, тут целый ряд недостатков
-) необходимость клеить элементы к рабочему устройству
-) необходимость помимо пайки крепить места соединения с целью предотвращения случайных обрывов
-) Настройка регулирующих элементов непосредственно на устройстве, сопряженная с риском случайного повреждения его той же отверткой, даже при наличии прямых рук.
4) Отсутвие мобильности, ведь на каждое устройство надо делать отдельные модификации, при этом трудозатраты и затраты элементов значительные.
Все это решается переходом к внешним устройствам, платам-ВМ.
Что необходимо?
Рассмотрю на своем примере:

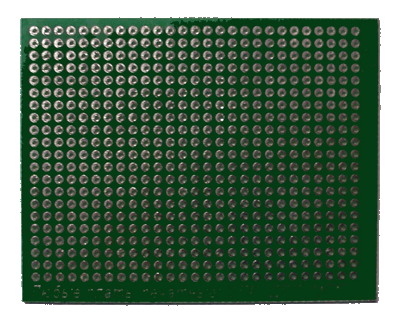

1) Макетная плата размером 100х70 мм
2) 3 разъема BH-10
3) 2 разъема PLD-10
4) 16 подстроечных многооборотных резисторов TRIMMER 3296 (можно и BOURNS если не жалко денег)
Следующими номиналами -
-) 4 шт - 100 кОм
-) 2 шт - 220 кОм
-) 2 шт - 1 МОм
-) 2 шт - 20 кОм
-) 2 шт - 1 кОм
-) 2 шт - 100 Ом
-) 2 шт - 50 Ом
Тем самым перекрывая все требуемые диапозоны значений резисторов.

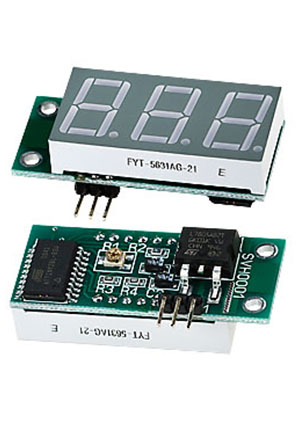

5) Цифровые миниатюрный вольтметры SVH0001G - 2 шт
Тем самым мы избавляемся от необходимости в 2 одноканальных мультиметрах (вольтметрах) или многоканальном измерителе, экономя и место и наличие.
Точность измерений как правило в большинстве случаев не требуется запредельная, устройство в диапозоне до 9,99 В измеряет с точносстью до 2-х знаков.
6) Электролитический или твердотельный конденсатор малым номиналом (10-47 мкФ 16 В), того требуют правила построения разнесенных по питанию устройств.
Данный конденсатор шунтирует цепь питания вольтметров, гася наводки НЧ.
7) Разъем PLS-4
Необходим для питания вольтметров, которое будет осуществлятся через разъем FDD-Power (ну а для чего он еще нужен в 2013 году?)
Часть элементов мне пришлось заказывать, ввиду отсутствия в городе или огромных цен.
Монтаж
Монтаж элементов осуществляется в отверстия со стороны TOP (на стороне BOTTOM платы находятся пятаки под пайку)
Шаг сетки отверстий 2,5 мм, что даже на небольшой последовательности элементов дюймового стандарта не является критичным.

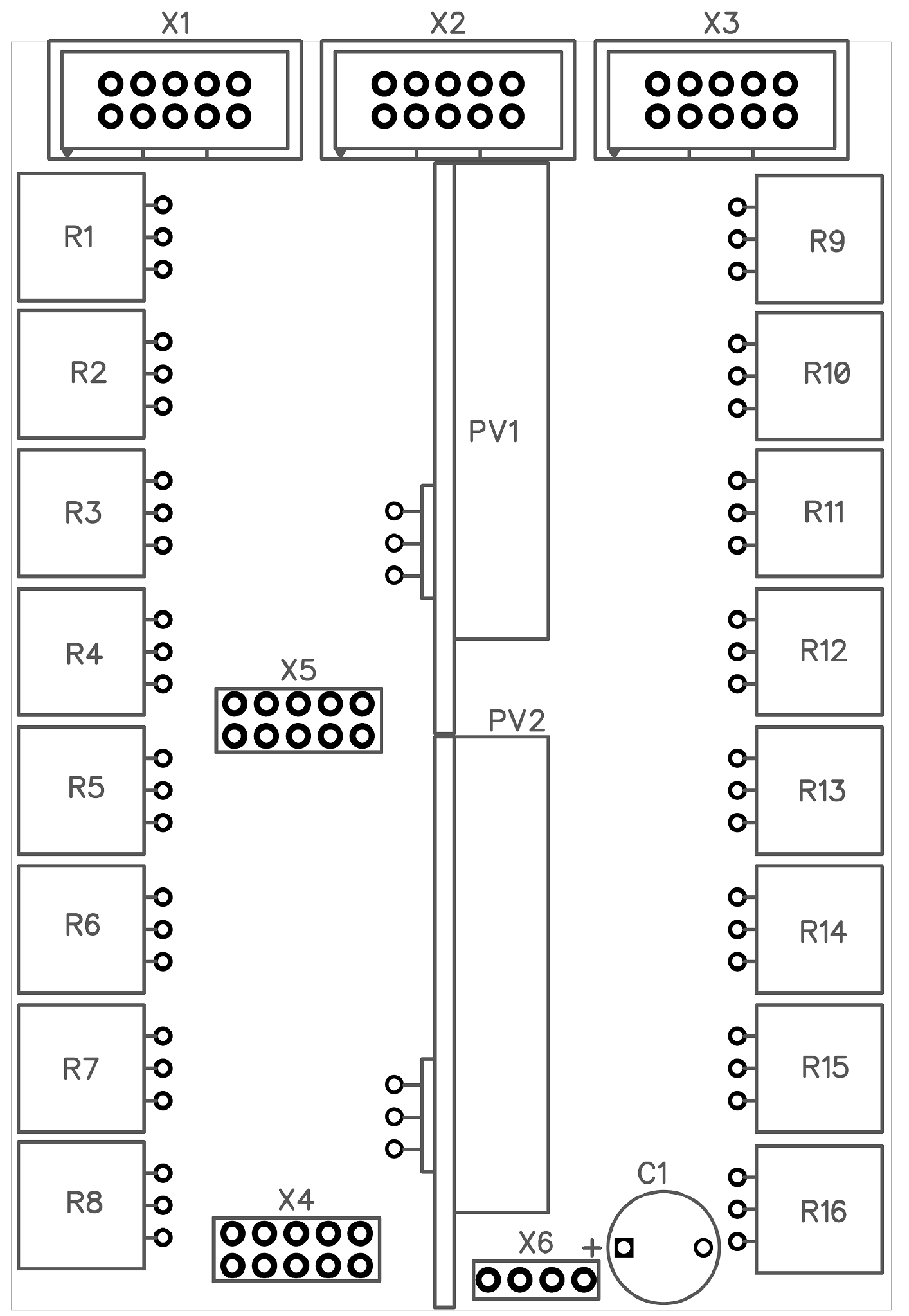

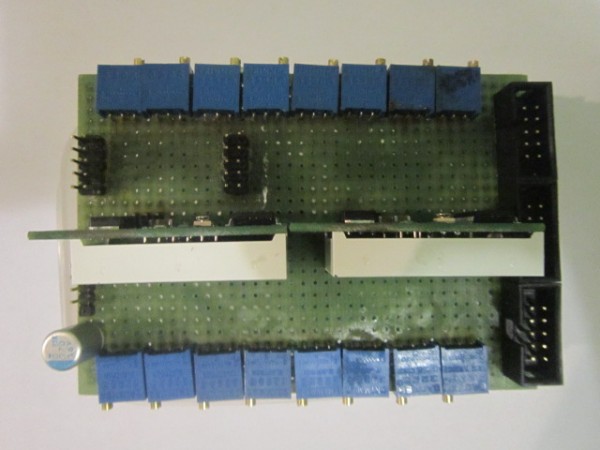

Расположение элементов на плате конечное можно видеть ниже
Резисторы: R1-R4 - 100 кОм
R5, R6 - 220 кОм
R7, R8 - 1 МОм
R9, R10 - 50 Ом
R11, R12 - 100 Ом
R13, R14 - 1 кОм
R15, R16 - 20 кОм
Вольтметры PV1, PV2
Разъемы: X1-X3 - BH-10
X4, X5 - PLD-10
X6 - PLS-4
Конденсатор C1 - 10-47 мкФ/16 В
Вставив и пропаяв элементы к соответствующим пятакам, необходимо осуществить проводной монтаж согласно схеме.
Монтаж выполнялся проводом FRC

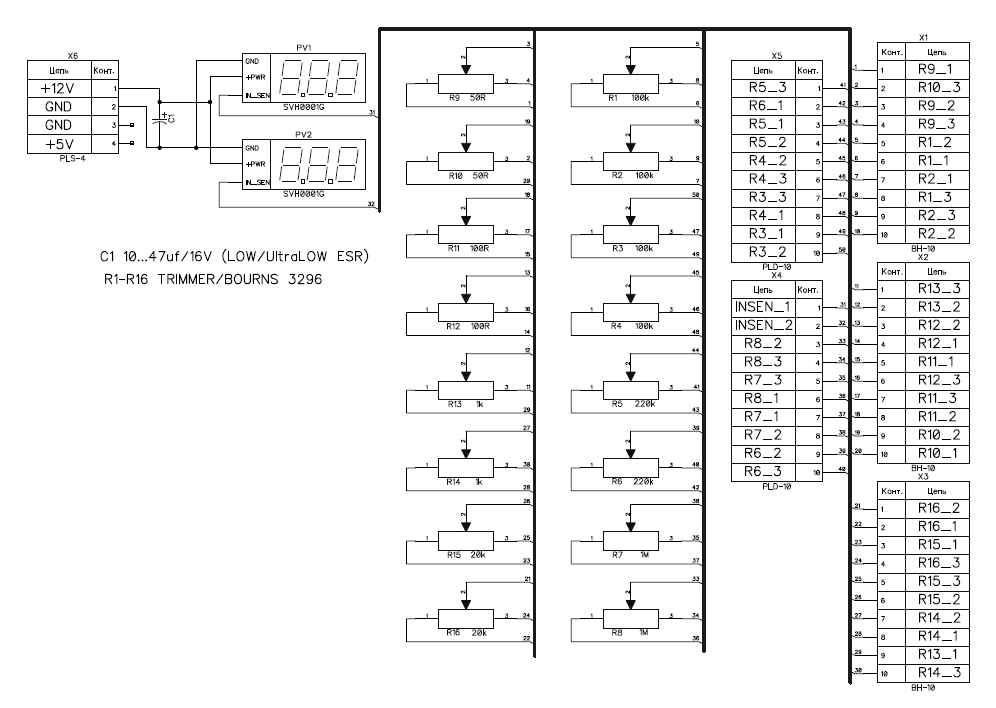

, согласно схемы:

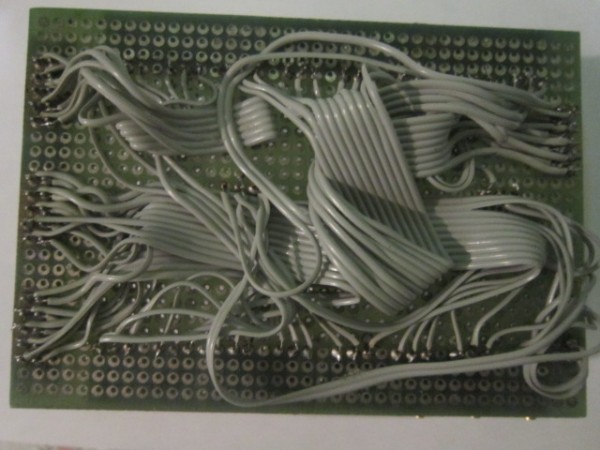

В итоге получается такая паутинка -
Для отсутствия повреждения пайки необходимо зафиксировать плотнее провода клеем.
Заливка платы (финальная стадия)
Для долговременного использования, как следствие отсутствия повреждения устройства необходимо выполнить заливку платы.
В качестве заливки используем старую добрую "эпоксидку".

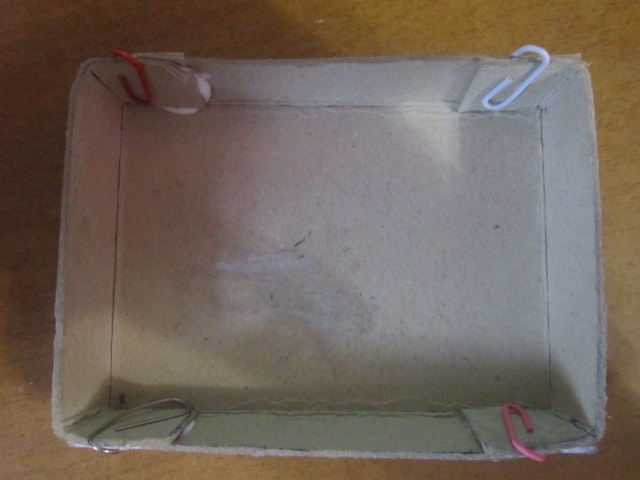

Необходимо выполнить форму, в качестве которой может послужить плотный картон, размеры основания +2/3 мм к размерам платы, высота формы 20 мм.
Для ускорения затвердевания необходимо смешать смолу с отвердителем в соотношении 100 мг/20 мг, вместо суток до 1,5 часов.

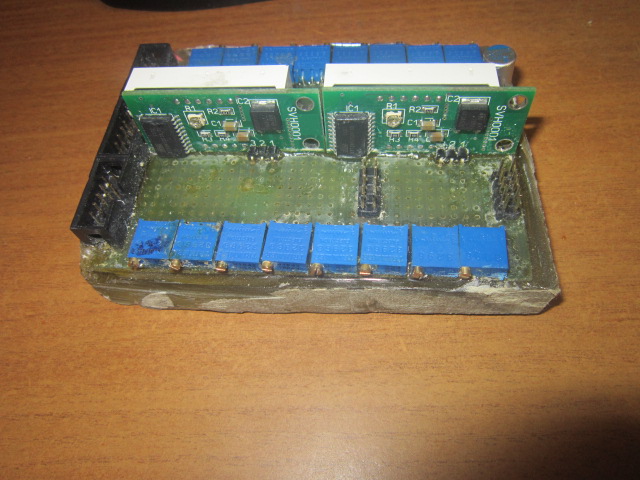

В итоге получилось такое симпотичное устройство -
Далее была обработка наждачкой и очистка от лишнего растворителем.

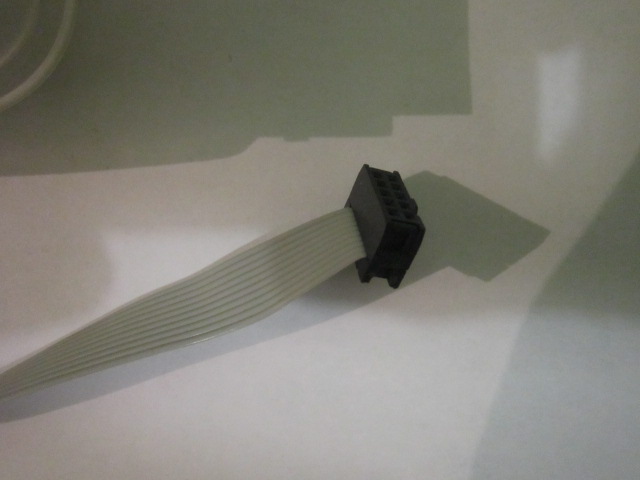

Ответной частью 10-контактных разъемов является IDC-10 с наколотым 10-жильным шлейфом.

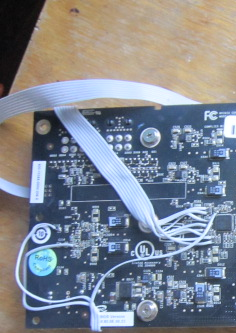

Модификации сводятся лишь к пайке проводов к устройству.
Эпилог
Приемущества данного устройства это:
-) универсальность
-) мобильность
-) малые габариты
-) возможность одновременно обслуживать более 2-х устройств.
Возможные улучшения:
-) печатный монтаж (для желающих могу выложить исходник печатной платы)
-) переход на цифровые дискретные резисторы
Решать вам, повторять или нет, но мною лично предыдущая модификация использовалась с успехом уже год, при этом ни единого поврежденного устройства+скорость и удобство.
