Введение

Американская компания Lexar Media владеющая торговой маркой Crucial была поглощена компанией Micron Technology в 2006 году и с тех пор является её дочерним предприятием. Это факт из истории и его желательно помнить. Основой продуктового портфолио первой из них являются флэш-карты, USB-накопители, картридеры, твердотельные диски и, разумеется, память. Благодаря модулям серии Ballistix вышеупомянутая Lexar Media стала интересна энтузиастам, хотя многие из них до сих пор считают компанией именно Crucial.



Рынок памяти не стоит на месте и постоянно развивается. Но, откровенно говоря, однообразие выпускаемой продукции порой нагоняет скуку. Впрочем, это и неудивительно – помимо тактовых частот, формы радиаторов, и объема ОЗУ трудно найти сколь-нибудь значимые отличия, благодаря которым ту или иную память хотелось бы купить. Тем не менее, если проявить немного настойчивости и углубиться в поиск, то можно найти достаточно интересные модули с целым рядом полезных функций. Некоторые из них принимают участие в нашем тестировании. Так давайте же познакомимся с ними ближе.



Внешний вид и упаковка

Первым в списке участников значится двухканальный комплект Crucial Ballistix Tracer с частотой работы 1600 МГц (номер в серии BL2KIT25664TN1608). Он герметично запаян в прозрачный блистер средних размеров:



На самой упаковке нет никакой информации касательно находящейся внутри памяти. Необходимые данные нанесены на стикеры, которые в свою очередь приклеены к радиаторам.



Внутри модули удерживаются прозрачной пластиковой рамкой на три посадочных места, где одно из них пустует. Это объясняется тем, что нам достался кит только на два канала. Третья планка поставляется для процессоров Core i7 в конструктивном исполнении LGA 1366 и такой комплект иметь чуть другую маркировку.



Как и ранее микросхемы памяти защищают две алюминиевые пластины с чёрными наклейками во всю ширину по обеим сторонам. Контакт с чипами осуществляется через термопрокладки.

Сверху модулей распаяны 24 светодиода (по 12 на одну сторону), ещё восемь направлены на подсветку DIMM-разъема. С ростом нагрузки на ОЗУ иллюминация заметно ускоряется. К сожалению, в данной серии управление режимами индикацией не предусмотрено – пользовательские настройки реализованы в специальной обновленной линейке памяти под названием Ballistix Smart Tracer. Видеоролик с работой указанного новшества можно посмотреть



На первый взгляд это добротный комплект в лучших традициях Crucial. Оптимальный выбор для геймера или энтузиаста увлекающегося моддингом.

Следующий в очереди у нас идёт «красный» набор трейсеров:



Их упаковка аналогична предыдущему киту, поэтому нового сказать нечего.



Частота памяти составляет 1600 МГц, для которой производитель «зашил» формулу таймингов 8-8-8-24. Рекомендуемое напряжение равно 1,65 В.



Надпись на радиаторах Ballistix Tracer на этот раз фрезерована и в отличие от наклейки смотрится намного солиднее. Цвет печатной платы дополняет общий стиль комплекта, что обязательно оценят как моддеры, так и геймеры-эстеты. Подсветка модулей полностью статическая, мягкое красное свечение абсолютно не раздражает.

Как оказалось, под теплосъемниками от глаз пронырливых пользователей спрятаны новые Micron’овские чипы D9KPT:



Такие же микросхемы находятся в «черном» комплекте трейсеров.

Ну и на последок один из самых интересных наборов серии Ballistix в названии которого теперь отсутствует суффикс Tracer:



Этот двухканальный кит запечатан в такую же пластиковую упаковку как ранее рассмотренные киты. Из-за высоты радиаторов внутри могут поместиться только два модуля.

Увеличенная площадь предустановленных охладителей с развитой верхней структурой должна способствовать более эффективному отводу тепла, что положительно скажется на здоровье памяти, особенно при разгоне.



Кстати о здоровье. Теперь за ним можно следить! Встроенный датчик температуры позволяет считывать показания с чипов и передавать их фирменной программе под названием Ballistix MOD Utility. С особенностями работы данной утилиты мы познакомимся чуть позже в отдельном разделе данного материала.



Спецификации памяти теперь не переклеить т.к. они нанесены трудно стираемой краской в верхнем левом углу каждого модуля. Здесь указывается, частота, номинальный вольтаж, «партийная» принадлежность и наличие профиля XMP.



Существует несколько вариаций двухканального комплекта с возможностью мониторинга температуры. К нам в руки попал самый младший из них со скоростью работы 1600 МГц. Помимо него у производителя есть наборы с частотой работы 1866 и 2133 МГц, за которые необходимо переплатить около 30 и 45 долларов США соответственно.



Радиаторы удерживаются на чипах благодаря термопрокладкам. Никаких дополнительных винтовых соединений конструкцией не предусмотрено.

Под «капотом» всё те же Micron D9KPT:



В целом, это довольно привлекательный и доступный кит, позиционируемый вендором для продвинутых игровых систем.

Перед тем, как перейти к практической части материала мы собрали основные спецификации всех трёх комплектов памяти.

Сводная таблица технических характеристик модулей:

Параметр	Crucial Ballistix Tracer (Black)	Crucial Ballistix Tracer (Red)	Crucial Ballistix
Маркировка	BL2KIT25664TN1608	BL2KIT25664TR1608	BL2KIT25664FN1608
Объём, МБ	2 x 2048 (кит 4 ГБ)
Тип памяти	240-pin DDR3 Unbuffered DIMM
Частота, МГц	1600
Рейтинг	DDR3 PC3-12800
Тайминги	8-8-8-24 (1T)
Напряжение, В	1,65
Профиль XMP	Есть
Поддержка ECC	Отсутствует
Цена, $*	83	83	101

^*стоимость модулей на официальном сайте Crucial.

Тестовый стенд и методика тестирования

Для проведения эксперимента был собран тестовый стенд со следующей конфигурацией:

• Материнская плата: MSI P55-GD65 (Intel P55, BIOS);
• Центральный процессор: Intel Core i5 750 (Lynfield);
• Система охлаждения CPU: Prolimatech Megahalems;
• Термоинтерфейс: Arctic Silver Ceramique;
• Видеокарта: XFX GeForce GTX 260, 896 МБ;
• Жесткий диск: Samsung HD103UJ (1000 ГБ);
• Блок питания: be quiet! Straight Power BQT E5-550W;
• Корпус:  Cooler Master Cosmos S.

Для тестирования модулей памяти была выбрана платформа Intel 1156. Как известно, именно она в связке с процессорами Lynfield из-за особенностей работы их встроенного контроллера памяти демонстрирует наивысшие показатели разгона двухканальных DDR3-комплектов.

Производительность комплектов проверялась с четырьмя формулами задержек, значения которых приведены в следующей таблице:

Значение параметра	Значение задержки
CAS# Latensy	6	7	8	9
RAS# to CAS# Delay	7	8	8	9
RAS# PRE Time	6	7	8	9
RAS# ACT Time	18	20	24	27

Параметр Command Rate оставался неизменным на протяжении всего тестирования и устанавливался в положение 1T. Второстепенные тайминги находились в значении AUTO. Для того, что бы контролер памяти в процессоре не препятствовал раскрытию потенциала памяти, напряжение CPU VTT на время тестов устанавливалось равным 1.40 В.

Скорость работы чипов испытывалась с тремя разными напряжениями: 1,55 В, 1,65 В и 1,75 В, при этом защищающие их радиаторы обдувались 120 мм вентилятором Cooler Master на 1000 об/мин. Множитель памяти подбирался индивидуально. Напряжение CPU VTT устанавливалось на отметке 1,4 В. Касательно стабильности работы модулей, то она проверялась программой MemTest86+ v4.10 в два прохода. Затем в среде 64-битной операционной системы Windows 7 дополнительно запускался бенчмарк  wPrime (1024M).

Но перед тем как приступить к разгону хочется уделить внимание программе под названием Ballistix MOD Utility.



Взаимодействие с программным обеспечением

Скачать утилиту можно с официального сайта производителя. Для загрузки доступны две её версии – 32-х и 64-битных операционных систем Windows. После стандартной процедуры установки и запуска пользователя встречает такое окно приложения:



В разделе SPD Data отображается информация об установленной памяти. Тип, объем, тактовая частота, значение XMP профиля – всё это находится именно здесь. Затем идёт пункт, отвечающий за мониторинг температуры:

Он показывает состояние каждого модуля в реальном времени с определённым интервалом, настроить который можно в разделе Settings.

Пользователь на свое усмотрение может устанавливать частоту опроса датчиков, выбирать шкалу (Цельсия или Фаренгейта) и задавать пороги критических температур, на которые система обязана реагировать предупреждением или аварийным выключением ПК. Нажав на кнопку Show Temperature Widget, активируется следующее окошко:

Его прозрачность регулируется ползунком Transparency. Так же утилита способна вести лог событий.

Раздел Lights неактивен, т.к. в нашем случае ни один изучаемый комплект не принадлежит к серии Ballistix Smart Tracer.



Тест на разгон

Идём по порядку. Сперва чёрный комплект трейсеров BL2KIT25664TN1608:

Традиционно чипы Micron хорошо реагируют на поднятие напряжения – плюс 0,1 В к номиналу даёт прирост около 100 МГц частоты, а в некоторых случаях даже больше. Память способна функционировать и на пониженном до 1,55 В напряжении показывая при этом очень неплохие результаты. На протяжении всего тестирования температурный режим модулей оставался в норме, не подавая никаких признаков перегрева. Максимум, что удалось «выжать» из кита это 2084 МГц с формулой задержек 9-9-9-27 (1T). Учитывая стоимость и рыночное позиционирование, покупка комплекта кажется очень выгодной.

Теперь набор в красных радиаторах:

Эта баллистика оказалась чуточку проворней своих «чёрных» собратьев и в итоге смогла разогнаться до 2104 МГц. У неё практически везде лучшие показатели. В исключение попала последняя комбинация таймингов с напряжениями 1,55 и 1,65 В – на них у BL2KIT25664TN1608 крохотное преимущество. В целом разница в скорости минимальна поэтому покупка того или иного кита дело вкуса.

Ну и наконец, Crucial Ballistix с температурными датчиками:

Двигаясь от меньших частот к большим, у нас появилась надежда, что более прогрессивные модули смогут опередить светодиодную серию (Tracer), но так продолжалось до отметки 1635 МГц с таймингами 7-8-7-20. Далее память резко сдала позиции, остановившись на рубеже 1866 МГц, после которого отказалась корректно функционировать. Во избежание ошибки испытания повторялись дважды, в том числе перепроверялись на другой системе с платформой LGA 1366. В немногочисленных обзорах зарубежных авторов значились примерно же те результаты. Как результат – это достаточно симпатичная память, правда, не созданная для разгона.

Заключение

Сегодня мы с вами познакомились с тремя разномастными комплектами памяти Crucial серий Ballistix и Ballistix Tracer. Любой из них может приукрасить игровой ПК или систему энтузиаста, благо цветовых решений у производителя вполне достаточно. Производительность модулей недостаточна для прожженных экстремалов, но её вполне хватит среднестатистическому пользователю не увлекающимся разведением «3D попугаев». Исходя из сказанного, можно сформулировать ряд преимуществ и недостатков для всех трёх изученных наборов:

Преимущества:

• Яркий внешний вид;
• Светодиодная подсветка (за исключением серии Ballistix);
• Низкий нагрев;
• Возможность контроля температуры модулей (серия Ballistix);
• Демократичная стоимость.
• Пожизненная гарантия.

Недостатки:

• Разгонный потенциал оставляет желать лучшего (BL2KIT25664FN1608).

Немного непонятно, почему самый дорогой комплект обзора (основанный на тех же чипах) показал не лучшие результаты разгона. Ответить на этот вопрос достаточно сложно. Технология контроля температур, особенный дизайн печатной платы – всё это может повлиять на тактовые частоты модулей.

Те энтузиасты, которые хотят управлять иллюминацией стоит подождать розничной доступности серии Ballistix Smart Tracer. Она уже начинает появляться в заокеанских онлайн-маркетах и в скором времени доберется и до нашего региона. Если последнее не принципиально – смело берите любой из выше описанных комплектов, качество которых как всегда на высоком уровне.

По итогам сравнительного тестирования хотелось бы отметить наградой красный комплект трейсеров за наилучшее соотношение цены и качества. При достаточно демократичной стоимости они показали неплохие результаты в разгоне, имеют оригинальный внешний вид, способный украсить не только бенч-стенд, но и корпус заядлого геймера.

Выражаем благодарность компании CRUCIAL (www.crucial.com) за предоставленные на тестирование комплекты памяти.

Предлагаем обсудить данный материал в специальной ветке нашего форума.

Предисловие

Несколько месяцев назад мной был протестирован комплект памяти Hercules производства компании Kingmax, о чем Вы могли прочитать в статье "Обзор двухканального комплекта памяти Kingmax Hercules DDR3-2200". Осенью этого года Kingmax представила обновленную модель Hercules, произведенную с использованием технологии NANO Thermal Dissipation Tech (TDT). Во многом эти комплекты похожи: они работают на частоте 2200 МГц, рассчитаны на использование с материнскими платами на чипсете Intel P55 для платформы Socket 1156, используют одинаковую печатную плату и микросхемы памяти. Поэтому сначала я советую ознакомиться с обзором старой модели, если вы этого еще не сделали.

Основное отличие новой модели Hercules Nano TDT в отсутствии металлических радиаторов. Их функцию выполняет специальное покрытие из кремния и графита (adopt nano-size silicon and diamond like carbon compound) на микросхемах памяти. По заявлению производителя, использование такого покрытия улучшает передачу тепла в воздух на 10%, что дает выигрыш в три градуса по сравнению с традиционными металлическими радиаторами и шесть градусов по сравнению с модулями памяти без радиаторов. Но для эффективного отвода тепла необходимо чтобы в корпусе были правильно организованы потоки воздуха. Так ли это на самом деле мы еще проверим, а пока можете посмотреть видео, рассказывающее про технологию Nano TDT.

Характеристики Kingmax FLKE86F-B8KJAA DDR3-2200

Основные характеристики старого и обновленного комплектов Kingmax Hercules перечислены в таблице:

* Нет ни одного предложения данной памяти на price.ru на момент написания статьи

Отличие только в диапазоне рабочих напряжений – у нового комплекта он увеличен до 1.80V.

В SPD модулей прописана следующая информация:

Память поддерживает профили XMP, в котором помимо номинального режима работы указаны еще четыре сочетания частот и таймингов:

• 2200 МГц 10-10-10-30 1.60V;
• 2000 МГц 9-9-9-27 1.60V;
• 1776 МГц 8-8-8-24 1.60V;
• 1554 МГц 7-7-7-21 1.60V;
• 1332 МГц 6-6-6-18 1.60V;

В XPM профиле у новой памяти также только одно отличие и оно тоже связанно с напряжением, которое было понижено с 1.65V до 1.60V.

Дамп SPD, полученный при помощи программы SPDTool v0.6.3, можно скачать из файлового архива.

Упаковка и внешний вид



  Вместо большой черной коробки память теперь поставляется в синей картонной коробке с прозрачным окошком и размерами 180x140x14-мм:

На обратной стороне перечислены основные характеристики памяти на английском языке:

Если открыть верхнюю крышку, через прозрачное окно можно увидеть модули памяти, лежащие внутри плотного белого пористого материала:

А так же кратное описание технологии Nano TDT и мифического персонажа Hercules:

На каждый модуль установлено по восемь микросхем памяти с каждой стороны:

На лицевой стороне каждого модуля расположена наклейка, содержащая part number, серийный номер и штрих-код:

Из видимых отличий у обновленного комплекта Hercules - только черный цвет текстолита, вместо зелёного. Но сама PCB та же самая – HJ M1:

С такой же фирменной наклейкой Kingmax:

И шестью слоями PCB:

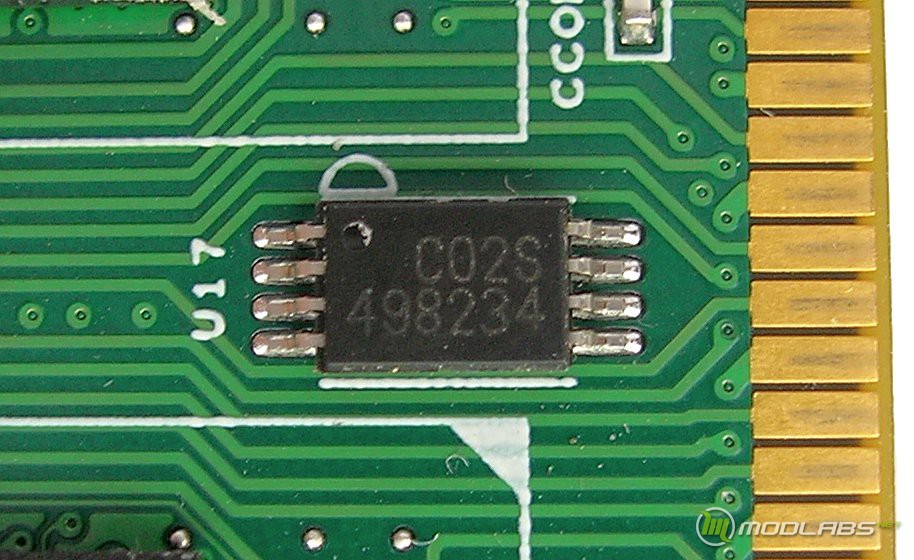

И микросхемой SPD:

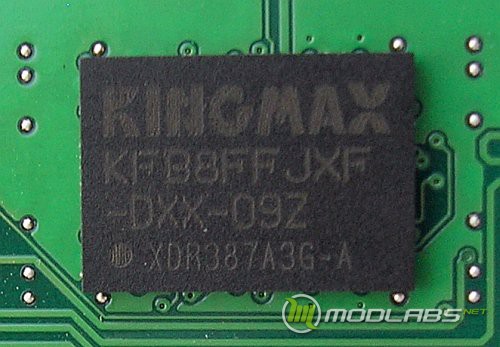

Микросхемы памяти перемаркированы как Kingmax KFB8FFJXF-DXX-09C (отличие новой маркировки только в последней букве "C" вместо "Z"):

Их производитель – все тот же Powerchip Semiconductor Corporation (PSC), а значит и по разгонному потенциалу Kingmax Hercules Nano TDT не должен сильно отличатся от старого комплекта.

Тестовая конфигурация и методика тестирования

Для тестирования был использован открытый тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7-860 B1 (Lynnfield);
• Материнская плата: MSI Big Bang Trinergy, Intel P55, BIOS 1.4;
• Память: Kingmax Hercules Nano TDT FLKE86F-B8KJAA DDR3-2200;
• Видеокарта: Gigabyte Radeon HD 5870 Super Overclock, 1024 Mb, PCI-E;
• Жёсткий диск: Western Digital WD1500HLFS (Velociraptor), 150 Gb;
• Блок питания: Topower PowerTrain TOP-1000P9 U14 1000W;
• Охлаждение процессора: Glacial Tech F101 PWM;
• Термоинтерфейс: Arctic Silver Ceramique.

Для разогрева и проверки стабильности работы памяти использовалась программа MemTest86+ v4.10 (не менее четырех проходов теста #5). Что бы контролер памяти в процессоре не препятствовал раскрытию потенциала памяти, напряжение CPU VTT на время тестов устанавливалось равным 1.40V. Тайминг B2B-CAS Delay устанавливался в положение Disabled, то есть был равен нулю (для всех частот). Тайминг Command Rate всегда устанавливался в 1T.

Часть второстепенных таймингов устанавливалась вручную на значения, которые были указаны в профиле XMP для 2200 МГц:

• tRFC =110;
• tWR = 13;
• tWTR = 7;
• tRRD = 6;
• tRTP = 7;
• tFAW = 20;

Их можно было подобрать вручную, но цель данного тестирования – выяснить потолок по частоте, а не оптимизировать производительность.

Данная память по умолчанию имеет "ровные" первичные тайминги (10-10-10). С ними она была протестирована только для того, чтобы узнать запас по разгону без изменения таймингов. Но оптимальным для микросхем производства PSC следует считать установку тайминга RAS# to CAS# Delay (tRCD) на 3 единицы выше, чем CAS Latency (tCL) и RAS# Precharge (tRP). Так же они требуют достаточно высокого Cycle Time (tRAS) – на уровне 24…27. То есть для них оптимальны сочетания типа 6-9-6-24, 7-10-7-27, 8-11-8-27, 9-12-9-27 и т.п.

Напряжение на памяти устанавливалось на уровне 1.55V, 1.65V, 1.80V и 1.85V. При тестировании с напряжениями 1.80V и 1.85V для обдува памяти устанавливался 120-мм вентилятор Cooler Master A12025-12CB-5BN-L1.

Результаты разгона

Результаты тестирования комплекта памяти Kingston Hercules Nano TDT DDR3-2200 2x2048Mb:

С низкими таймингами  разгонный потенциал обновленного комплекта Hercules оказался чуть хуже, чем у предыдущего, но зато после повышения их до 9-12-9-27 память оказалась способна на стабильную работу с частотой, превышающей два с половиной гигагерца. Как и прежде, с таймингами по умолчанию, повышение напряжения приводило лишь к снижению разгона, но стоило лишь поднять tRCD на единицу, как ситуация менялась на противоположную. Неожиданностью стало совпадение частоты с таймингами 7-10-7-27 и 8-11-8-27 на низком напряжении. Тесты в этих режимах были проведены дважды, но результаты повторились.

Проверка памяти на максимальную частоту валидации в CPU-Z как обычно ограничилась разгоном процессора по частоте BCLK на воздушном охлаждении. У использованного для тестирования Core i7-860 он оказался на уровне всего лишь 215 МГц, что дало частоту памяти 2585 МГц:

Производительность

Для сравнения производительности было использовано два модуля памяти из трехканального комплекта G.Skill Perfect Storm F3-16000CL7T-6GBPS. Конечно, это память совсем другого уровня и для другой платформы, но в данном случае её можно использовать как эталон производительности среди DDR3. К тому же, после того как за последнее время многие производители отказались от использования в топовых комплектах микросхем Elpida Hyper в пользу PSC, у пользователей стал возникать вопрос – а что же из них лучше и насколько? Чтобы ответить на этот вопрос, были проведены замеры пропускной способности и латентности в программе AIDA64 Extreme v1.00.1111 (Cache & Memory Benchmark), используя одинаковые частоты, но максимально низкие для каждого комплекта тайминги.

Для комплекта Kingmax Hercules Nano TDT набор частот для сравнения был определен по результатам проверки разгона:

• 2000 МГц 6-9-6-24 1.80V;
• 2226 МГц 7-10-7-27 1.80V;
• 2406 МГц 8-11-8-27 1.85V;
• 2526 МГц 9-12-9-27 1.85V.

Для комплекта G.Skill F3-16000CL7T-6GBPS для работы на тех же частотах некоторые тайминги удалось снизить, но пришлось немного повысить напряжение питания:

• 2000 МГц 6-7-6-18 1.93V;
• 2226 МГц 7-8-7-20 1.93V;
• 2406 МГц 8-8-7-24 1.93V;
• 2526 МГц 8-9-8-24 1.93V.

На графиках результаты комплекта Kingmax Hercules Nano TDT выделены красной цветовой гаммой, а результаты G.Skill F3-16000CL7T-6GBPS – синей:





Разница в производительности между двумя комплектами укладывается в 5%. Это не так много, чтобы оказать заметное влияние на fps в играх, но достаточно, чтобы сказаться на результатах во многих 2D-бенчмарках. Проигрыш в таймингах и производительности частично компенсируется чуть более низким напряжением у PSC.

Температурный режим



Так как у модулей памяти отсутствует встроенный датчик температуры, для её измерения был использован термометр UNI-T UT325. Температура воздуха в помещении во время тестирования была равна +23°C. Замеры производились в трех режимах:

• Пассивный режим. Вентиляторы на процессорном кулере и видеокарте были отключены;
• Обычный режим без дополнительных вентиляторов для обдува памяти. Память охлаждалась только потоком воздуха, создаваемым вентилятором Power Logic PLA12025S12M на процессорном кулере GlacialTech F101;
• Режим с дополнительным обдувом памяти 120-мм вентилятором Cooler Master A12025-12CB-5BN-L1.

Для каждого режима показания температуры фиксировались без нагрузки (Idle) и после 10 минут работы программы MemTest86+ v4.10 (Load). Сначала память тестировалась как есть, то есть без радиаторов. Термопара с небольшим количеством термопасты прикладывалась к одной из микросхем памяти, расположенной с дальней от процессорного сокета стороны. Затем на один из модулей был установлен массивный медный радиатор OCZ Flex XLC (без подключения СВО), а термопара была установлена между радиатором и модулем, сбоку от одной из микросхем памяти. Перед установкой радиатора, с модуля памяти была временно удалена наклейка с серийным номером, чтобы не мешать отводу тепла.

Во всех режимах тестирования температурных покаателей память работала с максимально возможным разгоном (2526 МГц 9-12-9-27 1.85V).

Полученные результаты сведены в итоговую таблицу:



На первый взгляд может показаться, что технология Nano TDT неэффективна, потому что во всех режимах проигрывает традиционным радиаторам. Но тут нужно учесть, что это не было сравнение температур модуля памяти, произведенного с использованием данной технологии и без неё. Это тестирование лишь показывает, что может дать установка радиатора на модуль с Nano TDT. То есть, если от Nano TDT действительно есть какая-то польза, то она здесь присутствует во всех вариантах тестирования. Так же надо учесть, что OCZ Flex XLC одни из самых эффективных радиаторов для оперативной памяти (большой вес, площадь поверхности и использование меди вместо алюминия). В основном же радиаторы, устанавливаемые на большинство модулей памяти, больше выполняют декоративную функцию.

Из этого тестирования можно сделать несколько выводов:

• Память без радиаторов не очень хорошо подходит для тех, кто использует пассивное охлаждение (или СВО) на процессоре и при этом не использует дополнительные вентиляторы в корпусе для создания потоков воздуха. Даже если это память с технологией Nano TDT.
• При использовании кулера башенного типа, с вентилятором, продувающим воздух через радиатор в сторону слотов памяти, создаваемого им потока воздуха, вполне хватит для работы памяти без радиаторов, даже при разгоне с повышением напряжения.
• Применение дополнительного обдува на памяти практически ничего не даёт (выигрыш в температуре в пределах 1-2 градусов), если она и так уже обдувается за счёт вентилятора, установленного на процессорном кулере.

Заключение

В заключение перечислю преимущества и недостатки Kingmax Hercules Nano TDT DDR3-2200:

[+] Высокая номинальная частота (2200 МГц) и низкое рабочее напряжение (1.60V);

[+] Очень хороший разгонный потенциал. Память сохраняла стабильность до частот чуть выше 2500 МГц с таймингами 9-12-9-27. Также она была способна работать с CAS Latency 6 на частоте 2000 МГц и CAS Latency 7 на частоте 2200 МГц. И всё это с относительно невысоким напряжением 1.80V;

[+] На момент написания обзора, цена данного комплекта мне была неизвестна (ни одного предложения на price.ru, pricegrabber.com и других подобных сайтах), но учитывая, что на предыдущий комплект Hercules с радиаторами она была невысокой (относительно другой памяти с номиналом 2200 МГц), на данный комплект она должна быть еще ниже;

[+] Пожизненная гарантия;

[-] Радиаторы заменены специальным покрытием, которого может оказаться недостаточно для работы памяти с разгоном в условиях полного отсутствия потоков воздуха. Но даже если помять будет обдуваться теплым воздухом, выдуваемым из радиатора процессорого кулера, этого уже будет достаточно;

[-] Номинальные тайминги по-прежнему не оптимизированы. tRFC (RAS# to CAS# Delay) можно было поднять, а остальные снизить.

Хорошие медные радиаторы по-прежнему охлаждают лучше, чем покрытие из кремния и графита. Несомненный плюс памяти с технологией Nano TDT разве что в том, что она обходится дешевле в производстве, упаковке и транспортировке, чем комплекты с радиаторами, что должно благоприятно сказаться на её стоимости.

Производительность этой памяти, основанной на микросхемах PSC, конечно не самая высокая, но её отставание от Elpida Hyper по пропускной способности и латентности укладывается в величину 5%, что не так уж и много.

Невысокая цена в сочетании с хорошим разгоном и неплохой производительностью делают эту память привлекательной, а вовсе не наличие нано технологий, для эффективной работы которых требуется организация потоков воздуха в корпусе компьютера.

На последок, обратим ваше внимание на то, что в отличии от протестированного нами набора памяти, в розницу поступят модули с иной расцветкой чипов:

Выражаем благодарность за  помощь и оборудование следующим компаниям:

• IT-Labs – за комплект памяти Kingmax Hercules Nano TDT DDR3-2200;
• MSI – за материнскую плату MSI Big Bang Trinergy;
• Gigabyte – за видеокарту Gigabyte Radeon HD 5870 Super Overclock.



Обсуждение данного материала предлагается провести в специальной ветке нашего форума.

Введение.

После выпуска в прошлом году новой платформы Socket 1156 многие производители объявили о выпуске двухканальных комплектов памяти с номинальными частотами, превышающими 2 гигагерца, и предназначенных для работы на материнских платах с чипсетом Intel P55. Не осталась в стороне и компания Kingmax, выпустившая комплект памяти Hercules (FLKE85F-B8KJA), работающий на частоте 2200 МГц с таймингами 10-10-10-30. Для Kingmax это первый комплект с такой высокой номинальной частотой. Посмотрим, насколько удачным он получился.



Причина ограничения не в том, что со всеми остальными чипсетами память не будет работать, а в том, что столь высокие номинальные частоты, гарантированно могут быть достигнуты только на нём. В остальных случаях (платформы Socket 1366/775/AM3), по частоте памяти нас может ограничить не только сам чипсет, но множество других факторов. Например, удачность встроенного в процессор контроллера памяти, охлаждение процессора и чипсета, разгон по частоте Uncore, наличие в BIOS необходимых делителей для частоты памяти, необходимость использовать высокие напряжения и др.

На самом деле ограничение еще более жесткое, так как не каждый процессор под Socket 1156 подойдет для работы памяти на высоких частотах. Процессоры Core i5-6xx и Core i3-5xx, основанные на ядре Clarkdale, имеют недостаточно хороший контроллер памяти, не способный работать на частотах, значительно превышающих 2 гигагерца. Кроме того, многие материнские платы имеют проблемы с разгоном при использовании Clarkdale с делителями памяти выше 4:12. У Core i5-7xx отсутствует делитель памяти 2:12, что приводит к ограничению со стороны частоты BCLK. Для частоты памяти 2200 МГц потребуется частота BCLK 220 МГц, что уже на грани возможностей воздушного охлаждения и достижимо не на всех материнских платах. Пригодными для высокочастотной памяти пока остаются только старшие в линейке под Socket 1156 процессоры Core i7-8xx на ядре Lynnfield.

Характеристики Kingmax FLKE85F-B8KJA DDR3-2200

Основные характеристики перечислены в таблице:

В SPD модулей прописана следующая информация:



Память поддерживает профиль XMP, в котором прописан не только номинальный режим её работы, но и более низкие сочетания частот и таймингов, которые можно использовать, в том числе и на платформах, отличных от Socket 1156:

• 2200 МГц 10-10-10-30 1.65V;
• 2000 МГц 9-9-9-27 1.65V;
• 1776 МГц 8-8-8-24 1.65V;
• 1554 МГц 7-7-7-21 1.65V;
• 1332 МГц 6-6-6-18 1.65V;

Эти режимы можно использовать как нижний предел при разгоне. Наверняка память сможет работать и на более эффективных сочетаниях частоты и таймингов. Узнать это наверняка мы сможем после тестирования.

Дамп SPD, полученный при помощи программы SPDTool v0.6.3, можно скачать из нашего файлового архива: kingmax_hercules_spd.rar

Упаковка и внешний вид

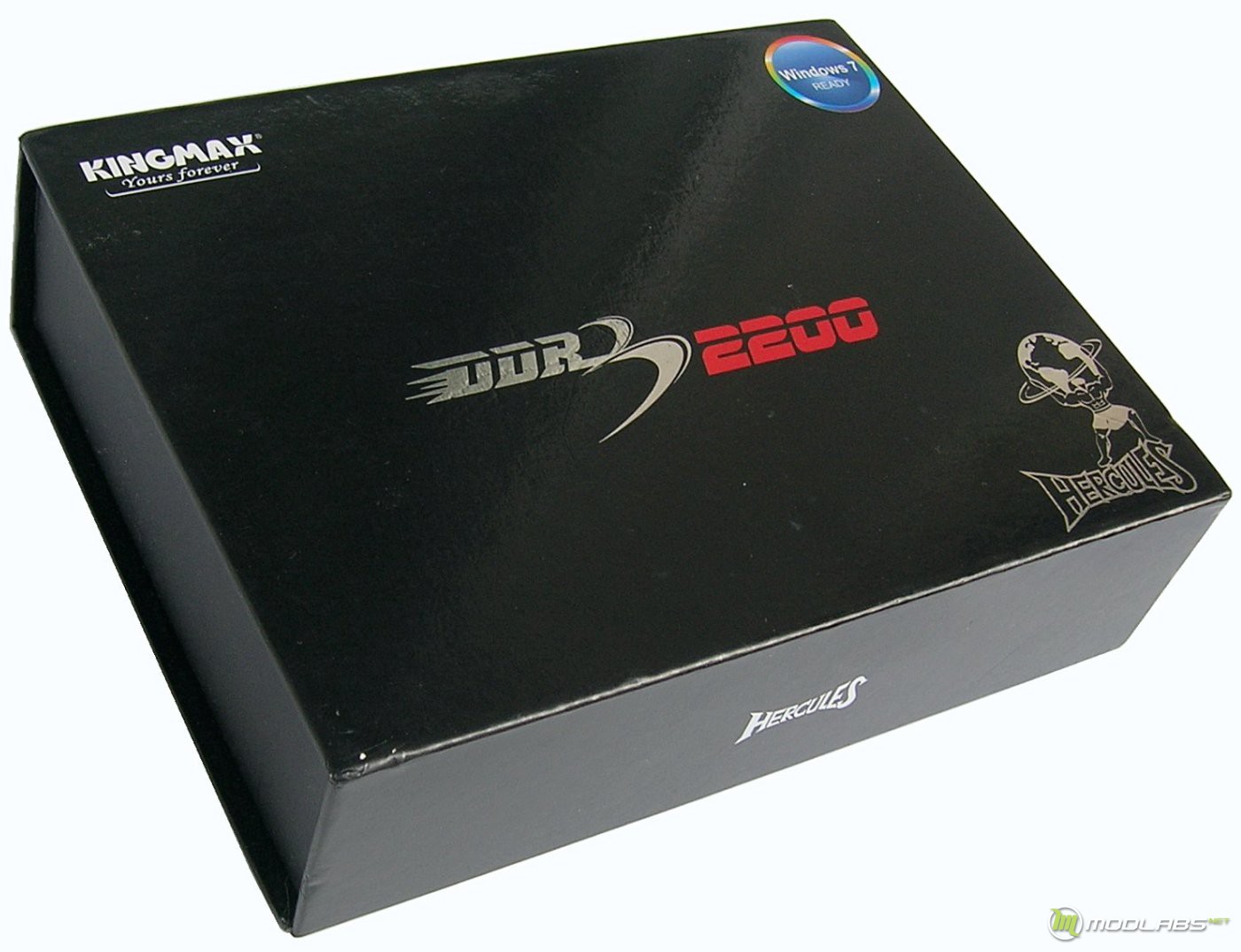

Комплект памяти Kingmax Hercules поставляется в большой черной коробке. Настолько большой, что в нее могло бы поместиться с десяток модулей памяти, если не больше.

На лицевой стороне коробки, кроме названия комплекта с изображением Геркулеса, имеется наклейка "Windows 7 READY", свидетельствующая о совместимости данной памяти с операционной системой Windows 7. Thank you Captain Obvious!



На обратной стороне перечислены основные характеристики памяти на английском и китайском языках:



Верхняя крышка держится при помощи магнита. Открыв коробку,  внутри мы видим два модуля памяти:



В такой упаковке память надежно зафиксирована и защищена от повреждений.

Сами модули памяти выглядят следующим образом:





На лицевой стороне каждого модуля расположена наклейка, содержащая part number, серийный номер и штрих-код. На обратной стороне еще одна маленькая круглая наклейка, закрывающая одну из скобок, удерживающих радиаторы на модулях. Повреждение любой их этих двух наклеек ведет к потере гарантии, которая у комплекта Hercules пожизненная (Lifetime).

При желании снять красную наклейку можно и без повреждений. Удалить обе металлические скобки тоже не сложно. Сами радиаторы не на клею или липучках и снимаются с модулей вообще без каких-либо усилий.



Радиаторы алюминиевые, выкрашенные в чёрный цвет. Ребра расположены сверху в три ряда, что увеличивает площадь поверхности радиатора. Термоинтерфейс – обычные белые термопрокладки, только без использования клея.



На каждый модуль установлено по восемь микросхем памяти с каждой стороны:





Kingmax использует PCB с маркировкой HJ M1:



И наклеивает на них свой логотип:



Количество слоев PCB равно шести:



В середине модуля предусмотрено место для светодиода, но сам он не распаян:



для микросхемы SPD не предусмотрено  защиты от записи:



Микросхемы памяти имеют маркировку Kingmax KFB8FFJXF-DXX-09Z:



Сама компания Kingmax не занимается выпуском микросхем памяти, поэтому о реальном производителе можно только косвенно догадываться по габаритам микросхем и поведению памяти в разгоне.

По результатам тестирования можно предположить, что производитель этих микросхем – Powerchip Semiconductor Corporation (PSC). Ни одна другая известная мне память не может работать с CAS Latency 7 на частоте 2200 МГц и напряжении 1.65V, но при этом требовать, чтобы RAS# to CAS# Delay (tRCD) был не ниже 10.

Это предположение подтвердилось после сравнения нижней строчки маркировки с изображением микросхемы, выложенной на сайте производителя в разделе DDR3:



В обоих случаях мы видим 10 символов, заканчивающихся как "A3G-A".

Кстати, такая же память от PSC используется и на одном из ближайших конкурентов Kingmax Hercules – комплектах G.Skill PIS F3-17600CL7D-4GB.

Тестовая конфигурация

Для тестирования был использован открытый стенд со следующей конфигурацией:

• Процессор: Intel Core i7-875K B1 (Lynnfield)
• Материнская плата: MSI Big Bang Trinergy, Intel P55, BIOS 1.4;
• Память: Kingmax Hercules FLKE85F-B8KJA DDR3-2200;
• Видеокарта: Gigabyte Radeon HD 5870 Super Overclock, 1024 Mb, PCI-E;
• Жёсткий диск: Western Digital WD1500HLFS (Velociraptor), 150 Gb;
• Блок питания: Topower PowerTrain TOP-1000P9 U14 1000W;
• Охлаждение процессора: Glacial Tech F101 PWM;
• Термоинтерфейс: Arctic Silver Ceramique.

Методика тестирования

Для разогрева и проверки стабильности работы памяти использовалась программа MemTest86+ v4.00 (не менее четырех проходов теста #5). Что бы контролер памяти в процессоре не препятствовал раскрытию потенциала памяти, напряжение CPU VTT на время тестов устанавливалось равным 1.40V. До частоты памяти 2300 МГц тайминг B2B-CAS Delay устанавливался в положение Disabled, то есть был равен нулю, а выше этой частоты – 6. Тайминг Command Rate всегда устанавливался в 1T.

Часть второстепенных таймингов устанавливалась вручную на значения, которые были указаны в профиле XMP для 2200 МГц:

• tRFC =110;
• tWR = 13;
• tWTR = 7;
• tRRD = 6;
• tRTP = 7;
• tFAW = 20;

Их можно было подобрать вручную, но цель данного тестирования – выяснить потолок по частоте, а не оптимизировать производительность.

Данная память по умолчанию имеет "ровные" первичные тайминги (10-10-10). С ними она была протестирована только для того, чтобы узнать запас по разгону без изменения самих задержек. Но оптимальным для микросхем производства PSC следует считать установку тайминга RAS# to CAS# Delay (tRCD) на 3 единицы выше, чем CAS Latency (tCL) и RAS# Precharge (tRP). Так же они требуют достаточно высокого Cycle Time (tRAS) – на уровне 24…27. То есть для них оптимальны сочетания вида: 6-9-6-24, 7-10-7-27, 8-11-8-27 и т.п.

Напряжение на памяти устанавливалось на уровне 1.55V, 1.65V и 1.80V. При тестировании с напряжением 1.80V для обдува памяти устанавливался 92-мм вентилятор Thermaltake.

Результаты разгона

Результаты тестирования комплекта Kingston Hercules DDR3-2200 2x2048Mb:

Результаты получились типичные для PSC – высокие частоты, низкие напряжения и огромный tRCD.

Так же была проведена проверка памяти на максимальную частоту валидации в CPU-Z. Для этого использовался один модуль памяти, повышенные до 8-12-12-31 2T тайминги и напряжение 1.85V. Результат составил 2645 МГц и ограничился разгоном процессора по частоте BCLK на воздушном охлаждении:

Заявленный производителем на упаковке и наклейке интервал напряжений 1.50V…1.70V можно рекомендовать для постоянного использования. Для достижения максимального стабильного разгона хорошо подойдет 1.80V, а для "быстрых" 2D-бенчмарков и максимальной частоты в CPU-Z – 1.85V. Для использования напряжения выше 1.85V с памятью PSC нужно использовать охлаждение эффективнее воздушного.

Заключение

В заключение перечислим преимущества и недостатки Kingmax Hercules DDR3-2200:

[+] Высокая номинальная частота (2200 МГц) и низкое рабочее напряжение (1.50V…1.70V).

[+] Способность работать с CAS Latency 7 на частоте 2200 МГц и напряжении 1.65V.

[+] Радиаторы с большой площадью поверхности, которые при желании очень просто снимаются с модулей.

[+] Прочная упаковка, надежно защищающая память от повреждений.

[+] Пожизненная гарантия.

[-] Очень высокие номинальные тайминги (10-10-10-30). Их можно было снизить до 7-10-7-27 без потери стабильности и снижения номинальной частоты.

[-] Использование микросхем памяти PSC вместо легендарных Elpida Hyper. Главный их недостаток – необходимость устанавливать RAS# to CAS# Delay (tRCD) на уровне 9…11 для сохранения способности работать на высоких частотах.

[-] Работа на 2200 МГц гарантируется только на материнских платах с чипсетом Intel P55 и процессорами Intel Core i7-8xx (Lynnfield). Конечно, нет никаких проблем с работой и на других конфигурациях, только для этого, скорее всего, потребуется понизить частоту.

На момент написания обзора, цены на данный комплект памяти в России начинаются примерно от 6700 рублей (по данным сайта price.ru). Конечно, это немало за 4 гигабайта, но и частота тоже не маленькая. Конечно и 2200 МГц уже давно не рекордная частота. Несколько производителей уже выпустили память и с номинальной частотой 2500 МГц, но в отличие от Kingmax Hercules, найти в продаже такую память все еще очень непросто, особенно в России.

Кого может заинтересовать такая память? Тех, кто вместо того чтобы брать низкочастотную память и надеяться на её хороший разгон, предпочитает варианты, уже проверенные производителем на работу с высокой частотой. Тех, кто по каким-либо причинам, так и не смог приобрести память на микросхемах Elpida Hyper, а с учетом массового перехода на более дешевые микросхемы, сделать это с каждым днем становится все сложнее. Ну и, конечно же, тех, кто просто любит красивые вещи в красивых упаковках и не обращает внимания на тайминги.

Администрация ModLabs.net выражает благодарность за  помощь и оборудование следующим компаниям:

• IT-Labs – за предоставленный комплект памяти Kingmax Hercules DDR3-2200;
• Intel – за предоставленный процессор Core i7-875K;
• Gigabyte – за предоставленную видеокарту Gigabyte Radeon HD 5870 Super Overclock;
• MSI – за предоставленную материнскую плату MSI Big Bang Trinergy

Обсудить данный материал можно в специальной ветке нашего форума.

Введение. Упаковка, внешний вид модулей памяти.

Производителей модулей оперативной памяти для персональных компьютеров очень много. Некоторые из них не встречаются на рынке СНГ, другие, наоборот, представляют широкий ассортимент в разных сегментах рынка. Во всех этих россыпях оперативки постоянно приходится разбираться нам, энтузиастам, ведь далеко не всегда самые дорогие и красивые комплекты памяти могут показать достойные результаты в извечной "тайминго-частотной войне". Компания Kingmax, выпускающая модули памяти для настольных, портативных ПК и даже серверов, хорошо известна на нашем рынке, однако, не часто "светится" в сегменте высокопроизводительных решений для энтузиастов, многие даже не в курсе, что Kingmax выпускает оверклокерскую память. А она выпускает. В нашу тестовую лабораторию попал трёхъканальный комплект памяти Kingmax DDR-3 Long-DIMM, о котором и пойдёт речь сегодня.





Ничего особенного упаковка памяти Kingmax DDR-3 Long-DIMM собой не представляет. Обычный прозрачный блистер из пластика. Модули располагаются внутри "горкой", через прозрачный пластик на наклейках без труда можно разглядеть технические характеристики модулей, чем мы и займёмся чуть позже. Судя по наличию мест для меток напротив значений частот, наш комплект рассчитан на частоту 1600 МГц.





На обратной стороне упаковки  производитель информирует покупателя (на нескольких языках, включая русский) об основных TTX продукта. Судя по этим данным, перед нами трёхканальный комплект небуферизированной памяти стандарта DDR-3, способной работать на частоте вплоть до 1600 Мгц с таймингами 7-7-7 и напряжением 1,7-1,9 В или до 2000 МГц с таймингами 9-9-9 при напряжении 1,7-2 В.

Извлекаем модули из упаковки. Чипы памяти "заключены в объятия" рассеивающих тепло пластин из алюминия. С эстетической точки зрения Kingmax DDR-3 1600 Long-DIMM выглядят довольно неплохо, на наш взгляд, такие модули будут смотреться достойно в любой системе.

Судя по наклейке память изготовлена на Тайване и рассчитана, как мы уже говорили ранее, на работу при частоте 1600 МГц. Полная маркировка памяти FLGE85F-B8MF7 MEEH, S/N: R94001001001.

Чипы памяти прекрасно контактируют с алюминиевым радиатором, который прижимается равномерно по всей поверхности модуля памяти. Сами чипы располагаются на печатной плате с двух сторон.

Посмотрим, что же скрывают от нас радиаторы.



Откручиваем пару винтов, снимаем алюминиевую стенку. На текстолите без труда можно рассмотреть маркировку PCB : HJ M1 94V-0. Чипы памяти контактируют с радиатором через специальные термопрокладки.



Довольно высокие рабочие напряжения, описанные на упаковке Kingmax DDR-3 1600 Long-DIMM весьма насторожили нас. 1,9 В или даже 2 В - это довольно высокое рабочее напряжение для систем на базе LGA1366 Core i7. Для постоянного использования компания Intel рекомендует модули памяти с рабочим напряжением не выше 1,65 В.  Чем же вызван такой аппетит планок Kingmax? Сняв радиаторы, всё стало на свои места. Память Kingmax DDR-3 1600 Long-DIMM изготовлена на чипах Micron D9JNM, которые, в отличии от любимых нами ELPIDA Hyper, работают на высоких частотах с относительно низкими таймингами только при довольно высоких номинальных напряжнениях.

Все чипы D9JNM  любят довольно высокие напряжения - 1.8-2.1 В. Согласно спецификации данного комплекта максимально допустимое напряжение (без потери гарантии) составляет 1.9 В. Выше - ответственность на Вас и надежда на хорошее активное охлаждение (обдув). При стандартном напряжении контроллера памяти (VTT), максимальное напряжение памяти для платформы на чипсетах X58 не должно быть более 1.65 В, иначе возможен выход из строя процессора и встроенного в него контроллера памяти. Но это правило действует только в случае номинального напряжения Uncore, которое выставлено как  1.2 В. Повышать можно. Главное соблюдать разницу между напряжением Uncore и напряжением на память. Эту разницу необходимо держать в районе 0.5 В. При тестировании модулей на 1,85-2,1 В мы в целях безопастности поднимали напряжения Uncore в диапазоне 1,35-1,5 В. Также увеличивали и номинальное напряжение питания ядра процессора (Vcore).



Ну что же, перед тем, как начать тестирование, ознакомьтесь с техническими характеристиками Kingmax DDR3-1600 Long-DIMM:

Технические характеристики Kingmax DDR3-1600 Long-DIMM
Маркировка (part number)	FLGE85F-B8MF7 MEEH
Объём, Мбайт	3x2048
Тип памяти	un-buffered DIMM
Поддержка ECC	Нет
Рабочая частота	1600+
Тайминги CL	7/9
Напряжение	1.5 - 1.9 В
Профиль XMP	Да, 2
Информация на сайте производителя	Документация на сайте производителя Ссылка на общее описание комплекта Kingmax DDR-3 Long-DIMM

Методика тестирования.

Целью нашего сегодняшнего тестирования не ставилось достижение стабильных значений частот и таймингов для оперативной памяти. Прежде всего, мы поставили перед собой цель проверить на что способна память Kingmax Long-DIMM DDR-3 1600 при кратковременном бенчинге в лёгких тестах. Мы фиксировали частоту, напряжение и тайминги, заносили эти данные в таблицу, а затем проверяли систему по нескольким пунктам:

• Старт системы
• Загрузка Windows
• Прохождение SuperPi  1M
• Прохождение тестов подсистемы памяти в Everest Ultimate

Надо сказать, что для тестов мы использовали две платформы - Intel и AMD. Для тестирование на платформе Intel была использована следующая конфигурация:

Процессор	Intel Core i7 920
Система охлаждения CPU	Cooler Master HyperZ 600 + 2x120mm fan
Материнская плата	Gigabyte EX58-UD4
Видеокарта	PowerColor Radeon HD 4870X2
HDD	4x1TB RAID0 Seagate Barracuda ES.2 + 2x400GB Hitachi RAID0
Блок питания	IKONIK Vulcan 1000W
Корпус	Cooler Master Cosmos 1000S
Охлаждение для оперативной памяти	Дополнительный 120mm fan
Операционная система	Microsoft Windows 7 x64 Home Premium



Для тестирования на платформе AMD использовалась следующая конфигурация:

Процессор	AMD Phenom II X4 965 Black Edition C3
Система охлаждения CPU	ProModz Cooled Silence CPU V3
Материнская плата	MSI 790FX-GD70
Видеокарта	AMD Radeon HD 5450 (reference)
HDD	Hitachi 320 GB
Блок питания	Cooler Master Real Power 1000W
Корпус	Открытый стенд
Охлаждение для оперативной памяти	Обдув для тестового стенда при помощи 360mm fan
Операционная система	Microsoft Windows 7 x64 Ultimate



* Стоит отметить, что для разгона памяти на системе с процессором Core i7 мы поднимали напряжение до экстремальных (по меркам систем этого класса) напряжений - 2,25 В. Использовать такие вольтажи для постоянной работы или долгих бенч-сессий настоятельно НЕ РЕКОМЕНДУЕТСЯ. Данное напряжение выставлялось нами ТОЛЬКО для кратковременной проверки работоспособности модулей на нижеуказанных таймингах. Редакция не несёт ответственности за возможные негативные последствия при повторении наших экспериментов.

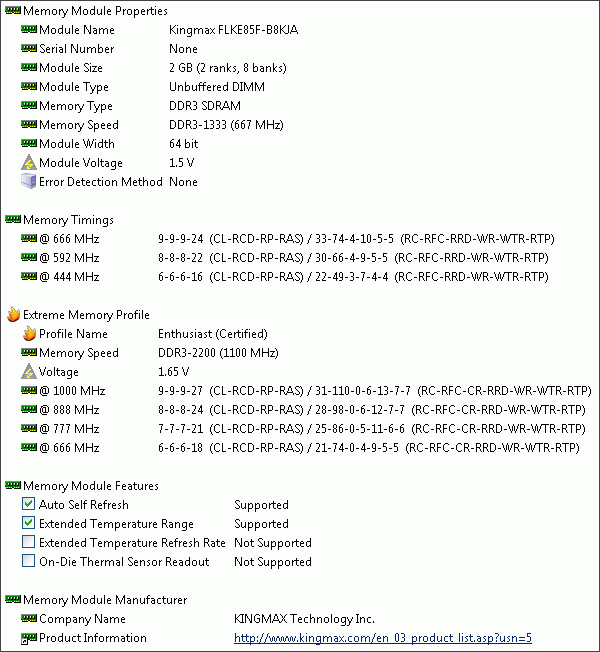

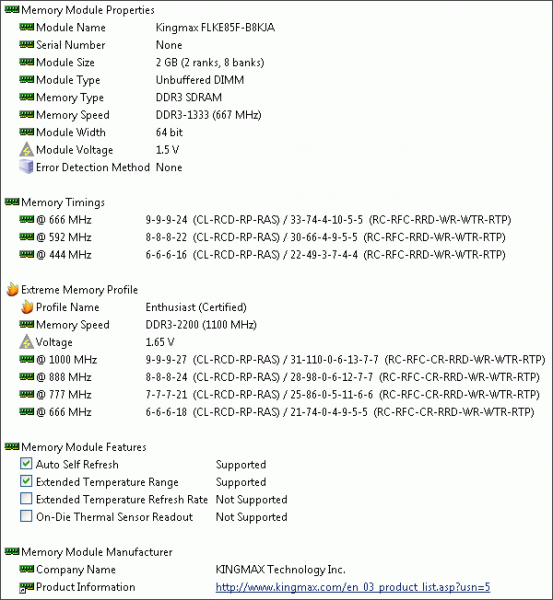

Перед тем, как переходить к тестированию, взглянем на содержимое SPD, а также проверим на работоспособность XMP профили.

Перед тем как проводить тестирование в разгоне, мы решили проверить, как отразиться на стабильности системы напряжение, зашитое во второй профиль XMP. Для этого, мы провели недельное испытание комплекта с ежедневным стресс тестированием при помощи утилиты Memtest 4.00. Спустя неделю активной эксплуатации мы не обнаружили каких-либо проблем со стабильностью, как и ошибок в работе подсистемы памяти. Стоит отметить, что во время недельного марафона все остальные компоненты системы работали в номинальном режиме.

Тестирование на платформе Intel LGA1366 в трёхканальном режиме

Частота	Тайминги	Напряжение, В	Старт системы	Запуск Windows	Super_Pi 1M	Everest Ultimate memory Benchmark
1866	7-6-6-28-1T	2.0	Да	Да	Да	Нет
1866	7-6-6-28-1T	2.1	Да	Да	Да	Да
1896	8-8-8-24-1T	1.95	Да	Да	Да	Да
1932	8-8-8-20-1T	1.9	Да	Да	Да	Да
2000	7-7-7-20-1T	2.1	Да	Нет	Нет	Нет
2000	7-7-7-20-1T	2.2	Да	Да	Да	Нет
2000	7-7-7-20-1T	2.25	Да	Да	Да	Да
2000	9-9-9-27-1T	1.9	Да	Да	Да	Да
2133	8-8-8-24-1T	2.25	Да	Да	Да	Да

Среди полученных на платформе Intel результатов, стоит особо выделить те, при которых система смогла успешно стартовать и пройти тесты. И хотя мы не ставили своей целью получить рекордные результаты (о чём свидетельствует тот факт, что частота центрального процессора не поднималась даже до абсолютно стабильного максимума, который для нашего экземпляра составляет 4 ГГц при 1,31 В c воздушным охлаждением), тем не менее, мы всё-таки зафиксировали наши достижения на скриншотах:

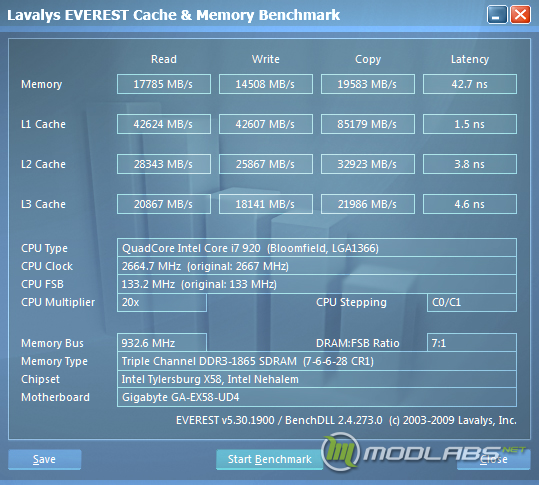

1866-7-6-6-28-1T-2.1V



2000-7-7-7-24-1T-2.25V



2133-8-8-8-24-1T-2.25V

С нашей точки зрения результаты более чем достойные. Соотношение частот и таймингов пусть и не дотягивает до лучших показателей на чипах Elpida Hyper, тем не менее, такие результаты позволяют получить очень неплохие результаты в коротких и относительно лёгких бенчмарках.

Тестирование на платформе AMD AM3

Частота	Тайминги	Напряжение, В	Старт системы	Запуск Windows	Super_Pi 1M	Everest Ultimate memory Benchmark
1720	9-9-9-27-1T	1.9	Да	Да	Да	Да
1760	9-9-9-27-1T	1.9	Да	Да	Да	Да
1760	7-6-6-28-1T	2.1	Да	Да	Да	Да
1600	6-5-5-15-32-1T	2.0	Да	Да	Да	Да



Для тестирования на платформе AM3, мы изъяли из комплекта одну планку памяти, в результате система работала в двухканальном режиме с 4 Гб оперативной памяти. Несмотря на жёсткий контроль множителей для шины HT и частоты северного моста, к сожалению, нам не удалось поднять частоту выше 1760 МГц. Ни рост напряжения, ни ослабление таймингов не позволили системе с Kingmax DDR-3 1600 Long-DIMM даже нормально стартовать. Именно поэтому мы решили, что раз нам не удаётся подниматься по тактовой частоте памяти, стоит проверить минимальные значения таймингов, при которых система будет успешно стартовать и проходить наши тесты. Для этого, мы зафиксировали частоту CPU, памяти и других компонентов на заведомо работоспособной высоте. В итоге, при напряжении 2.0 Вольта нам удалось успешно загрузить систему, пройти Super Pi 1.5 XS и Everest Memory Benchmark на частоте 1600 МГц с таймингами 6-5-5-15-32-1T,а с повышением таймингов до величин 6-6-6-27-40-1T при напряжении 2.0 В пройти тест Super Pi 32M.

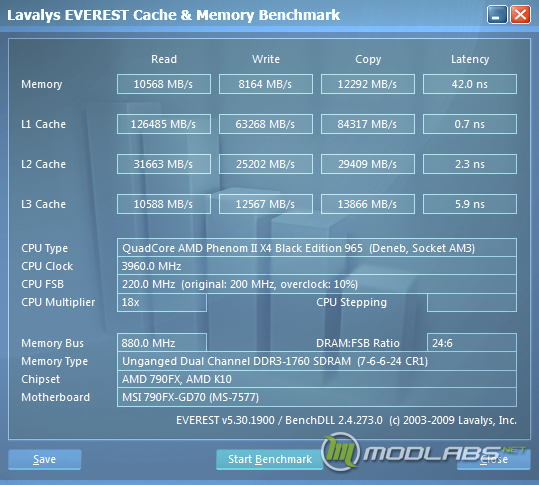

1760-7-6-6-28-1T



1600-6-5-5-15-32-1T

1600-6-6-6-27-40-1T



Итоги.

Трёхканальный 6 Гб комплект оперативной памяти Kingmax DDR-3 1600 Long-DIMM успешно прошёл недельное тестирование со вторым XMP профилем (1600-7-6-6-28-1T-1.9 В) в составе тестовой системы с процессором Core i7 920 и никаких проблем при этом выявлено не было. Кроме того, во время разгона нам также удалось достичь весьма неплохих результатов соотношения низких таймингов и высокой частоты. Тем не менее, тот факт, что для нормальной работы памяти требуется высокое напряжение, нас огорчает. Несмотря на успешное прохождение быстрых тестов, мы бы не рекомендовали (по крайней мере на воздухе) долгие бенч-марафоны с напряжением 2 В и выше.

От нас комплект Kingmax получает награду Pro Overclockers Choice за хорошие значения таймингов при достаточно высокой частоте.

И, напоследок, дополнительные стилизованные фотографии:

Обсудить материал можно в специальной ветке нашего Форума.

Мы не ошибемся, если скажем, что оперативная память является одним из ключевых компонентов оверклокерской/экстремальной системы, с той лишь оговоркой, что она рассчитана на внештатные режимы функционирования. Уже более года подавляющее число энтузиастов эксплуатирует самый прогрессивный и, соответственно, быстрый стандарт памяти, основанный на чипах DDR3, в то время как массовым остается хорошо нам знакомый тип DDR2, даже при всем притом, что цены на модули одного объема практически идентичны.  Да, стоимость в нашем регионе играет далеко не последнюю роль, но важно также учитывать парк совместимых материнских плат уже находящихся на руках у пользователей, где у DDR3 не самые лучшие позиции. Временно, но не самые. Рост количества предложений Intel’овской логики LGA 1156/1366, а также закрепление в прайс-листах платформы AM3 от AMD, окончательно перешедшей на DDR3 будет способствовать закреплению стандарта, и этот процесс никак не обратим.

Данный обзор хотелось бы начать со знакомства с каким-либо двух-трехканальным оверским китом, ибо сегодня это представляет особый интерес для армии энтузиастов, но, в силу определенных причин, хочется откатиться немного назад и вспомнить одно примечательное событие, произошедшее чуть более года назад. В конце лета - начале осени 2008 года некоторые из западных энтузиастов опубликовали результаты тестов двухканального набора G.Skill F2-9600CL5D-4GBPI серии PI, подемонстририровавшего просто феноменальные результаты в форсированном режиме, приближаясь к уровню хорошей DDR3 памяти, тем самым доказав, что DDR2 рано хоронить как оверскую память. При всем своем великолепии, у указанного кита было два ключевых недостатка: стоимость под три сотни долларов и мизерная распространенность. Тем не менее, желающих купить двухмодульный кит на 4 ГБ (2*2 ГБ) было предостаточно. До этого события бытовало мнение, что высокоемкая память архитектуры DDR2 бесполезна в оверклокерской системе по причине смешного разгона, но, как видим, даже в таких правилах бывают исключения.

Чтобы немного «разбавить» обзор и не посвящать его исключительно одному киту, было принято решения взять аналогичные по скорости модули, но уже из других родственных серий. Приступим:

G.Skill F2-9600CL5D-4GBTD

Модельный ряд памяти серии Trident является одним из самых молодых и скоростных в арсенале тайваньского производителя, который содержит в себе устройства как DDR2, так и DDR3 стандарта. Выше него находится только флагманская линейка Perfect Storm. Осмотрим упаковку:

Память приходит к нам в не запаянном пластиковом блистере, через который хорошо просматриваются обе наши планки. Картонка-вкладыш довольно красочна, но мало информативна – на лицевой стороне нанесен рекламный слоган, а сзади размещен стикер с маркировкой и ключевыми техническими характеристиками.

Планки довольно увесисты и все благодаря новой системе охлаждения. В качестве теплосъемников применен крашеный в черный цвет алюминий, контактирующий с чипами через две полоски термопрокладок (торцевой фотоснимок опубликован чуть ниже). Площадь отвода тепла увеличена за счет трех рядов возвышающихся зубьев, расположенных сверху по обе стороны радиатора, что должно положительно сказаться на тепловом режиме памяти. Также отметим, что серия Trident совместима с фирменными воздушными охладителями, выпускаемыми самой G.Skill, но, к сожалению, подобные устройства придется докупить отдельно, конечно, если на то будет желание.

А вот и маркировка товара. Из неё становится понятно, что перед нами модуль объемом в 2 ГБ и номинальной частотой 1200 МГц. В свою очередь отметим, что данная скорость является пороговой и на рынке попросту отсутствуют предложения с более высокими частотными показателями. Да и самих вендоров, выпускающих подобную память, можно пересчитать по пальцам одной руки. По умолчанию задержки равны 5-5-5-15, при допустимо безопасном напряжении в 1.8 В, что является просто отличным показателем. Надпись EPP (Enhanced Performance Profiles) свидетельствует о том, что в SPD модулей зашита таблица настроек с комбинациями таймингов и вольтажей, которые автоматически активируются в совместимой материнской плате для максимальной производительности.

Массивные радиаторы не имеют винтового крепления или скоб-защелок и удерживаются исключительно силой термопрокладок, прилегающих к чипам. Прижим довольно хорош и для того, чтобы добраться до чипов придется изрядно потрудиться, при этом необходимо быть максимально осторожным – риск оторвать микросхему от PCB довольно велик.

После осмотра мы установили комплект в специально подготовленный тестовый стенд и после загрузки операционной системы первым делом запустили утилиту CPU-Z, перейдя на вкладку «SPD». Программа верно определила производителя и указала таблицу таймингов для разных частот системной шины, продублировав под каждым значением минимально необходимое напряжение.

Затем модули были проверены на стабильность в номинальном режиме, благо с этим они справились без каких-либо трудностей. Следующим испытанием для набора будет разгон, где они смогут показать все то, на что они способны (надеемся, они оправдают наши надежды). Под вторым номером встречаем порядком «нашумевший» комплект под названием G.Skill F2-9600CL5D-4GBPI.



G.Skill F2-9600CL5D-4GBPI

Встречаем, как говорится по упаковке:

А упаковка, как собственно и внешний вид памяти, в значительной степени изменились. Ранее это был картонный короб с разворотом, на котором демонстрировалась вся «мощь» фирменных радиаторов, а теперь перед нами все тот же блистер, но несколько в другом цветовом оформлении. Такой ход позволил вендору сэкономить какую-то часть денежных средств, сформировав общий подход к оформлению своей продукции. Скажем, все тот же пресловутый (и дорогой) Perfect Storm упаковывается аналогичным образом, правда его комплект содержит дополнительный вентилятор.

Модули облачены в новые радиаторы, в которые теперь будет «одеваться» весь модельный ряд PI Series. О том, что перед нами именно серия PI нам говорят две темно-синие наклейки на каждой боковине теплосъемников. Для более эффективного теплообмена верхняя часть радиаторов выполнена в виде сложного профиля с многочисленными изгибами и поделена на несколько секций, отдаленно напоминающих игольчатую структуру. При нештатных режимах эксплуатации дополнительный обдув будет не лишним, а такая структура хетспредеров должна полностью раскрыть свои возможности. Вес планок небольшой и поэтому они значительно легче предыдущего комплекта серии Trident.

Стикер на одной из боковин расскрывает нам некоторую техническую информацию нового комплекта. Тактовая частота 1200 МГц при таймингах 5-5-5-15 и рекомендуемом напряжении в 2.1 В. Как видим, за год ничего не изменилось. Формально ничего. Так что все точки над «і» расставит небольшая серия тестов, к которым мы скоро приступим.

Крепление радиаторов не назовешь сложным – их удерживает цепкая термопрокладка приклеенная к чипам памяти. Никаких винтов, зажимов и прочего. Впрочем, надежность такого решения не вызывает сомнений.

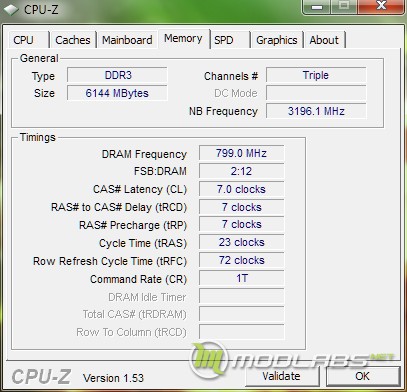

Запустив утилиту CPU-Z, мы можем более детально изучить характеристики комплекта. В частности, набор поддерживает профиль EPP, который, в свою очередь, будет полезен владельцам системных плат на базе чипсета NVIDIA, в результате чего система автоматически обнаружит зашитый профиль (в нашем случае задержки будут равны 5-5-5-15 при напряжении 2.1 В) и применит его как наиболее оптимальный.

Тестовый запуск не обнаружил никаких ошибок, следовательно, память можно безбоязненно эксплуатировать на заявленной производителем скорости (напомним, это 1200 МГц). Стоимость двухканального кита серии PI несколько ниже Trident’ов, при том, что наборы отличаются как визуально, так и питающим напряжением. Стоит ли переплачивать лишний десяток долларов, мы узнаем очень скоро.



G.Skill F2- 9600CL6D-4GBRH

Из всех трех участников самой доступной скоростной памятью является двухканальный набор серии Ripjaws, так же как и Trident, сравнительно недавно представленный на рынке. Набор предлагается к приобретению экономным энтузиастом, не готовым тратить большие суммы на самые топовые комплектующие, но желающие приобщиться к оверклокерскому братству.

Уже ставшая традиционной блистерная упаковка:

Ничего нигде не запаяно, модули легко извлекаются и риск повреждения товара попросту отсутствует (если их не доставать вилами, естественно). Взглянув на ОЗУ через прозрачный пластик, становится понятно, что перед нами более дешевая память, что определяется по упрощенному дизайну радиаторов.

Вершина алюминиевых теплосъемников имеет разреженную зубчатую форму и даже чем-то напоминает расческу. А что, длинноволосому IT-шнику было бы по приколу расчесываться по утрам, вооружившись одной из указанных планок памяти))) Вес модулей незначителен в силу достаточно скромных размеров радиаторов. Несмотря на такую простоту, они должны в полной мере справиться со своей задачей - отводом тепла, хотя дополнительный обдув как всегда не будет лишним, учитывая довольно высокую тактовую частоту. Дизайн такой системы охлаждения, естественно, на любителя, но мы уверены, что кто-то посчитает его самым-самым и остановит свой выбор именно на серии Ripjaws.

Основная отличительная особенность G.Skill F2- 9600CL6D-4GBRH от вышеописаных конкурентов при равной частоте - это тайминги и питающее напряжение. Производитель решил ослабить задержки и сделал их равными значениям 6-6-6-18. Вольтаж указан плавающий и колеблется от 1.9 до 2.0 В. Именно при таких условиях G.Skill гарантирует беспроблемную работу данного комплекта ОЗУ.

Вид сбоку. Чипы контактируют с рассеивающим тепло радиатором посредством все той же термопрокладки.

Как всегда, CPU-Z нам расскажет немного подробностей, в частности, у нас есть возможность изучить автоматические предустановки таймингов для разных частот системной шины. В который раз хочется отметить наличие профиля EPP, максимально актуального для владельцев материнских плат на чипсете NVIDIA (практически исчезнувших с рынка), хотя в нашем случае, более актуальной была бы XMP-сертифиция, поддерживаемая логикой от Intel.

На этом визуальный осмотр можно завершить и приступить к практической части нашего обзора.



Тестовый стенд и методика тестирования

Для определения потенциала модулей был собран тестовый стенд на основе следующих комплектующих:

• Центральный процессор Intel Core 2 Duo E8500 (E0)
• Процессорный охладитель Thermaltake Big Typhoon
• Материнская плата Asus Maximus II Formula
• Видеоускоритель XFX GeForce GTX 260 (SP 216)
• Жесткий диск Sumsung HD103UJ
• Блок питания be quiet! Straight Power BQT E5-550W

За основу была взята операционная система Microsoft Windows XP SP3. Разгон проводился в ручном режиме через BIOS, а стабильность определялась путем запуска обновленного тестового пакета Memtest 86+ версии 4.00. Как показывает практика, именно эта программка позволяет наиболее точно определить частотный потенциал модулей, правда для этого требуется немало времени. В лучшем случае на один тест с интересующей нас частотой и задержками уходило около часа времени, при условии, что ПО не выявляло ошибок. Значение строки «DRAM Static Read Control» устанавливалось как «Disabled», а все остальные значения кроме таймингов использовались по умолчанию.

По умолчанию на память подавалось заявленное в характеристиках напряжение, а во время форсирования системы данное значения для каждого комплекта выставлялось индивидуально. Как показывал опыт, больший вольтаж ранее не давал ожидаемого прироста производительности, что относилось к комплектам объемом 2*2 ГБ. Попутно модули обдувались 120 мм вентилятором со скоростью вращения около 1300 оборотов в минуту, установленным сверху на радиаторы памяти.

Для таймингов 4-4-4-12 значение FSB:DRAM устанавливалось как 1:1, а для 5-5-5-15 использовался повышающий делитель – это связано с тем, что при синхронной работе шины и памяти материнская плата после отметки 550 МГц начинала вести себя не совсем стабильно, так что пришлось прибегнуть к такому шагу.

Итоговые результаты разгона следующие:

Немного комментариев. Несмотря на то, что комплект G.Skill F2-9600CL5D-4GBPI не являлся самым дорогим в обзоре, для нас он представлял максимальный интерес. Звездное прошлое привело к тому, что в тестовый стенд данная память была установлена первой. Ориентируясь на первый обзор в рунете, хотелось проверить, совпадут ли результаты комплектов, выпущенных с разницей более одного года. В предыдущей ревизии применялась 8-слойная печатная плата собственной разработки и отборные чипы PSC PowerChips IC, что же спрятано под радиаторами модернизированной ОЗУ оставалось загадкой. Итоговый результат не то чтобы стал неожиданностью, но несколько обескуражил. Максимально стабильная частота с «пятерками» была зафиксирована на отметке 1205 МГц, что аж на 5 (!!!) мегагерц выше паспортной частоты. Этот фотоснимок экрана наиболее красочно демонстрирует невозможность работы комплекта на повышенной скорости. Повышение напряжения никоим образом не отражалось на увеличении производительности, а если превышалась отметка в 2.3 Вольта, то память просто не стартовала. С «четверками» комплект осилил рубеж в 1020 МГц, что является неплохим показателем, но не более. Память времен Micron’овских чипов легко перешагивала такую отметку, а отборные её экземпляры были способны вплотную подобраться до значения в 1200 МГц при таймингах 4-4-4-12. Также были проверены и «тройки» (3-3-3-8), ведь ранее высокоемкие киты никак не дружили с минимальными задержками. Финальный результат оказался весьма хорош – 730 МГц. Несколько лучшие показатели у серии Trident, но и их никак нельзя назвать рекордными. Пиковая частота, после которой сыпались ошибки, выросла на 45 МГц по отношению к PI модулям и составила 1250 МГц. Установив задержки 4-4-4-12, мы смогли добиться абсолютной стабильности на частоте 1030 МГц, т.е. Trident’ы отыграли 10 МГц. Надежда на то, что «тройки» так же немного прибавят по шине, не оправдались, а даже наоборот – стало немного хуже и как итог 720 МГц.

Больше всего времени ушло на изучение производительности модулей серии Ripjaws. Данная память упорно не хотела работать с таймингами 5-5-5-15, где тестовое программное обеспечение стабильно выдавало большое количество ошибок. «Прощупывая» планки с шагом 10 МГц, двигаясь вниз от частоты 1200 МГц и постепенно приближаясь к отметке в 1000 МГц, подобное занятие стало изрядно изматывать нервы и просто не верилось, что данный комплект настолько плох. Изначально использовался делитель 5:6, на котором память старшей серии чувствовала себя вполне уверенно. После нескольких часов отлова багов, было принято решение (так, без всякой надежды) подняться на ступень выше, поставив новый делитель повышающий. И о чудо, память ожила!! Конечным результатом стала частота, чуть-чуть не дотягивающая до 1200 МГц, а именно 1185 МГц. С нестандартным делителем (4:5) с задержками 4-4-4-12 модули безотказно функционировали на скорости 980 МГц. «Тройки» и вовсе порадовали, ничем не уступая показателям более дорогих комплектов – 720 МГц оказались для Ripjaws пределом.

Обнаружив такую закономерность, было принято решение перепроверить уже протестированную память с более высокими делителями, но, к сожалению, подобный номер не прошел. Скоростные показатели остались на своих прежних местах. Затем пришло время снять радиаторы, взглянув на маркировки микросхем и печатной платы. По правилам эту операцию лучше всего проводить еще до тестов на этапе визуального осмотра, но мы намеренно этого не сделали, чтобы не повредить чипы – риск оторвать один или несколько из них очень велик. Чтобы безопасно «отделить» память от радиатора планки прогревались феном в течение 7-10 минут при максимально высокой температуре. Благодаря такой процедуре термопрокладки стают более податливыми, и снять охладители становится на порядок легче. И что мы видим? А вот что:

На верхнем фотоснимке память серии PI, а на нижнем уже Ripjaws:

Как и в первом, так и во втором случае использована одна и та же печатная плата, а вот маркировка чипов (это все те же PowerChips IC) отличается всего лишь в один символ. На микросхемах G.Skill F2-9600CL5D-4GBPI выштампована строка XDM843A3G-A, а на младших G.Skill F2- 9600CL6D-4GBRH указана надпись XDM813A3G-A.

Модули серии Trident не поддались раздеванию в силу несимметричности радиатора, и во избежание травматизма были оставлены в покое.

На пиковых частотах также была запущена программа EVEREST Ultimate 4.60, которая помогла определить скорость чтения, записи и латентность памяти.

G.Skill F2-9600CL5D-4GBTD

5-5-5-15 2Т

4-4-4-12 2Т

3-3-3-8 2Т



G.Skill F2-9600CL5D-4GBPI

5-5-5-15 2Т

4-4-4-12 2Т

3-3-3-8 2Т



G.Skill F2- 9600CL6D-4GBRH

5-5-5-15 2Т

4-4-4-12 2Т

3-3-3-8 2Т

Результаты вполне закономерны и не демонстрируют явного преимущества какого-либо комплекта. Высокоскоростная ОЗУ в лице модулей серии Trident выглядит чуть-чуть более привлекательней из-за высокой итоговой частоты после разгона, но и записывать её в рекордсмены точно не стоит.



Заключение

После проведенных тестов осталось двоякое впечатление. С одной стороны перед нами три быстрейших набора оперативной памяти DDR2 от G.Skill присутствующих на рынке, а с другой мы в который раз убеждаемся, что чудес не бывает. Год назад компания G.Skill выпустила просто потрясающий двухканальный кит, который, как это ни странно, стоил своих денег, а сегодня под этим именем продается совершенно другая память. Да, приятно осознавать, что доведется заплатить меньшую сумму денег, но и эффект от использования будет совсем иным.

Преимущества:
• высокая номинальная частота;
• предустановленные радиаторы;
• малый нагрев;
• эффектный внешний вид.

Недостатки:
• слабый разгонный потенциал;
• недостаточная распространенность на территории СНГ;
• стоимость старших комплектов;

Последнее утверждение нельзя относить к модулям серии Ripjaws, полностью отрабатывающих каждую потраченную на них копейку, несмотря на то, что они немного капризны к настройкам системы. Так кому может быть интересна такая память? Думаем, той доле энтузиастов, которые в силу определенных причин не желают переходить на DDR3 память, что, как правило, влечет за собой смену платформы, а это уже немалые денежные средства. Те, кому необходимы низкие тайминги, также могут обратить внимание на любой из представленных комплектов. Экстремалов и неограниченных в средствах личностей указанная память не заинтересует – для них наиболее актуальны высокоскоростные двух- и трехканальные наборы памяти DDR3, совместимые с платформами Intel LGA 1366, LGA 1156 и AM3 от AMD. Несмотря на то, что стоимость обоих стандартов ОЗУ практически сравнялась, отметим тенденцию роста цен на память, что обусловлено перепроизводством чипов, вследствие чего крупнейшие производители остановили часть мощностей. Нет, память не станет в разы дороже или резко сократится рыночное предложение, просто следует учитывать этот фактор при планировании бюджета под будущую покупку. Мы же в свою очередь надеемся, что Ваш выбор как всегда будет оправдан и новая память справится со всеми возложенными на неё задачами.



Команда проекта Modlabs.net выражает благодарность компании «1-Инком» за предоставленные на тестирование комплекты памяти.

Обсудить материал можно в соответствующем разделе нашего форума.
