EVGA 132-CK-NF78-A1: первая материнская плата на nForce 780i SLI


С момента выхода nForce 680i SLI вопрос о том, что же считать топовым чипсетом для процессоров Intel резко усложнился. Всегда этот статус имел топовый продукт от самой Intel, но с третьего раза (после неудачного nForce 4 SLI Intel Edition и вообще не поступившего в розничную продажу nForce 590 SLI Intel Edition) у NVIDIA получился настолько удачный набор системной логики и референсный дизайн материнской платы, что трон под Intel 975X пошатнулся. Я, как и большинство обозревателей, склонен считать именно nForce 680i SLI самым удачным, производительным и дружественным к оверклокеру чипсетом предыдущего поколения. Однако, за 2007 год Intel выпустила новый флагманский продукт под названием X38 и готовится к запуску X48. Ответа NVIDIA нам пришлось ждать долго и он оказался не совсем симметричным. Тем более интересно будет сравнить новинку с уже закрепившимися на рынке топовыми решениями.

Линейка nForce 7x0i

Серия NVIDIA nForce 7x0i для процессоров Intel является новым семейством микросхем, разработанным для поддержки продуктов и технологий следующего поколения – 45-нанометровых CPU, PCI Express 2.0, 3-way SLI, ESA и других.

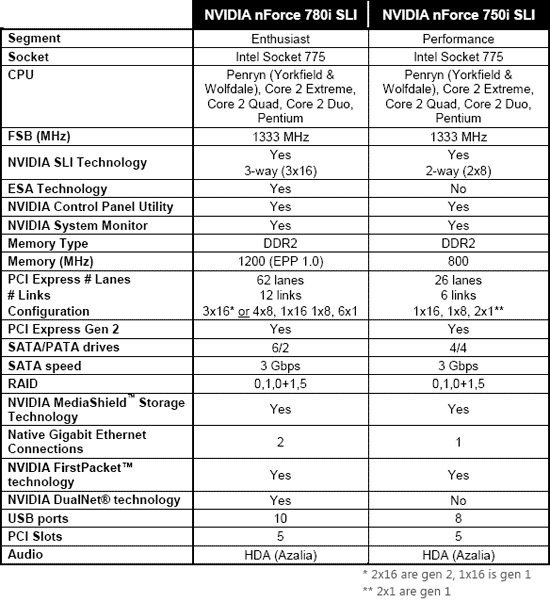

На текущий момент серия состоит из двух наборов SPP (“system platform processor” – так NVIDIA официально именует микросхему северного моста) и MCP (“media and communications processor” – соответственно, южный мост или ICH по терминологии Intel), чьими наиболее характерными особенностями с точки зрения NVIDIA являются следующие: nForce 780i SLI:
  • Валидирован для использования с 45-нанометровыми процессорами Yorkfield и Wolfdale;
  • Поддержка шины PCI Express 2.0 с удвоенной пропускной способностью;
  • Разработан для 3-way SLI;
  • Единственное решение для платформы Intel с тремя полноценными слотами PCIe x16;
  • Поддержка технологии ESA для полного контроля за системой;
  • Широкие возможности настройки для максимальной производительности;
  • Лучшая платформа для графических карт на чипах GeForce.
nForce 750i SLI:
  • Валидирован для использования с 45-нанометровыми процессорами Yorkfield и Wolfdale ;
  • Поддержка шины PCI Express 2.0 с удвоенной пропускной способностью;
  • Поддержка NVIDIA SLI для высокой производительности в играх;
  • Единственная платформа с поддержкой multi-GPU в данном сегменте;
  • Первый продукт для процессоров Intel с поддержкой PCI Express 2.0 в данном сегменте;
  • Отличные возможности для сборки ПК для DX10-игр;
  • Все особенности чипсетов nForce для лучшего опыта с ПК.
Это достаточно честное, но все же вылизанное отделом маркетинга NVIDIA, описание возможностей новинок. Дальше мы рассмотрим их во всех подробностях.

Как и с прошлым поколением продуктов, первым на рынок выходит топовый вариант, то есть nForce 780i SLI и именно в виде копии референсного дизайна платы NVIDIA – под гораздо более известными в сегменте видеокарт марками EVGA и XFX. Официально эти три платы должны были появиться на рынке еще в декабре 2007 года (так как анонс чипсета состоялся 17 декабря), но на практике даже на начало января они имеются на нашем рынке в очень незначительных количествах и только в варианте от EVGA. Также в декабре должна была появиться плата ASUS P5N-T Deluxe на основе собственного дизайна PCB, но пока до нашей Тестовой лаборатории она не добралась. Еще две модели на этом же чипсете и выполненные по собственным дизайнам были заявлены к выходу в течение января: Gigabyte GA-780ISLI-DS5 и MSI P7N Diamond, но также пока недоступны в Украине.

Чипсет nForce 780i SLI

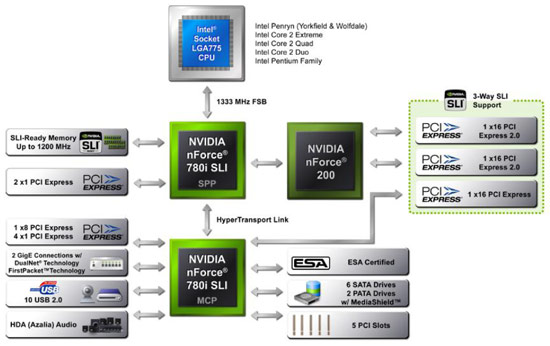

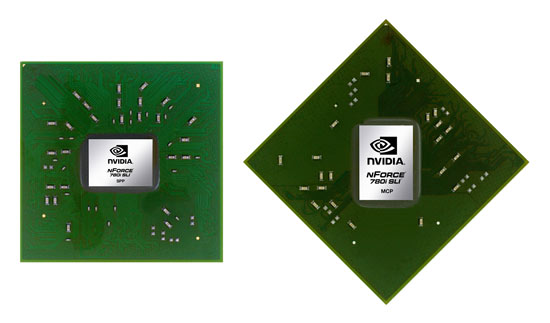

Набор системной логики NVIDIA nForce 780i SLI состоит из трех микросхем – исключительно нетипичная для десктопных продуктов конфигурация. Как ни странно, при большом количестве перечисляемых нововведений, новинку многие пытаются назвать просто «nForce 680i SLI + PCI Express 2.0» - обьясняя, что якобы в MCP и SPP не было внесено существенных конструктивных изменений, а ключевым дополнением стал чип nForce 200 для поддержки PCI Express 2.0. На самом деле, это неправильная формулировка и nForce 780i SLI, даже будучи эволюционным продуктом, достаточно существенно отличается от предшественника в деталях.


Северный мост 780i SLI SPP обеспечивает интерфейсы процессора, оперативной памяти, 2 линии PCI Express x1, а также коммуницируется с MCP (по шине HyperTransport) и nForce 200.
Чипсет обладает официальной поддержкой процессоров Intel Socket в конструктиве LGA775 с частотой системной шины до 1333 MHz включительно, а также моделей, произведенных по 45-нанометровому техпроцессу. Полный список совместимых линеек включает: Core 2 Extreme, Core 2 Quad, Core 2 Duo и Pentium, при этом NVIDIA отдельно отмечают поддержку CPU на базе ядер Yorkfield и Wolfdale – как известно, для nForce 680i SLI такой возможности нет. А вот реализовать официальную поддержку грядущих CPU с тактовой частотой 1600 MHz (т.е. Intel Core 2 Extreme QX9770) NVIDIA не решились. Хотя, возможно, это будет сделано позднее путем выпуска новой прошивки BIOS, ведь реальных ограничений на это в конструкции быть не должно.

Что касается оперативной памяти, то в данной части спецификации дублируют оные от предыдущего поколения: 780i SLI SPP поддерживает только память типа DDR2 (зато вплоть до DDR2-1200). Разумеется, сохранена совместимость с модулями, имеющими SPD-расширение EPP (Enhanced Performance Profiles), также известное как “NVIDIA SLI-Ready Memory” и давно ставшее популярным у производителей DRAM. Отсутствие возможности работы с DDR3, вероятно, расстроит энтузиастов – уже в 2007 году новый стандарт доказал свою жизнеспособность и отличную производительность, хоть и пока по завышенной цене. По неофициальным данным, поддержка DDR3 будет внедрена в чипсете nForce 790i SLI, который должен быть анонсирован NVIDIA в ближайшие месяцы.


Второй чип, составляющий набор nForce 780i SLI, является необычным дополнением к стандартной компоновке из северного и южного моста. Микросхема называется NVIDIA nForce 200 (внутренняя маркировка NF200-SLI) и представляет собой PCI Express-свич с одним входящим и до четырех исходящих портов (с возможностью прямого интерконнекта между этой четверкой) с суммарным количеством линий 32. Если очень грубо описывать, это такой себе «тройник», но не для сети 220В, а для видеокарт. В данном случае, исходящие порты сконфигурированы следующим образом: либо как два PCI Express 2.0 x16 слота, либо как четыре PCI Express 2.0 x8, или как один x16 и два x8. Связь NF200-SLI с северным мостом NF780i-SLI идет по шине с пропускной способностью 4.5 GT/s на линк, чего достаточно для обеспечения полной производительности для графических карт с интерфейсом PCI Express 2.0. Откровенно говоря, прямо сейчас нужды в PCIe 2.0 еще нет и преимущества более быстрого стандарта реально проявятся, в лучшем случае, в следующем поколении видеокарт.

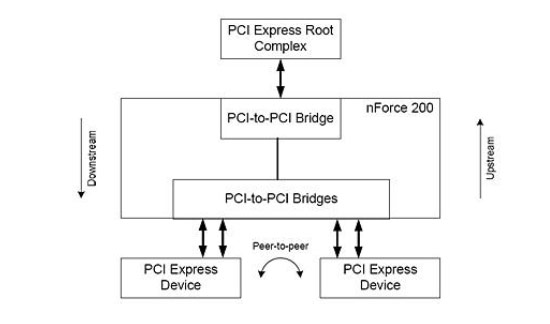

А теперь – сложная часть. Дело в том, что всего у nForce 780i SLI есть аж 62 линии PCI Express, причем реализованы они всеми тремя микросхемами. Попробуем разобраться, что из них где и как работает. Как уже сказано, 32 линии – это PCI Express 2.0, за который отвечает NF200-SLI. Третий полнофункциональный слот PCI-Express x16 на плате обеспечивается южным мостом, при этом он (как и остальные перечисленные ниже слоты) относится к стандарту PCIe 1.0, что не мешает собирать системы класса 3-way SLI. За счет южного моста также реализованы еще один слот PCIe x8 и четыре x1. А вот последние два PCI Express 1.0 x1 могут быть разведены на материнской плате от микросхемы северного моста – как будто всего вышеописанного не хватало… Разумеется, реально столько портов на одной плате быть не может физически, а референсный дизайн предполагает следующую конфигурацию расположенных на PCB разъемов: 2x PCI Express 2.0 x16, 1x PCI Express 1.0 x16 и 1x PCI Express 1.0 x1 (то есть всего пользователю доступно 32 из 32 возможных линий PCIe 2.0 и 17 из 30 – PCIe 1.0). Пардон за сумбурное описание, но я же обещал «сложную часть»? Наверное, более хитроумной топологии интерфейсов расширения одного типа на материнских платах не было никогда…

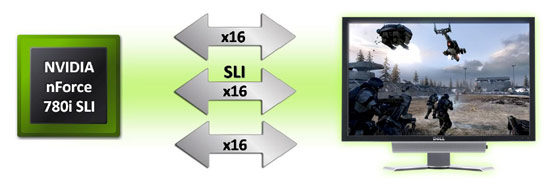

Такая конфигурация позволяет NVIDIA справедливо заявлять, что nForce 780i SLI является единственным на данный момент решением для платформы Intel, которое поддерживает три полноскоростных слота PCI Express x16 для графических адаптеров. Следовательно, 780i SLI является идеальным кандидатом для создания ПК с 3-Way SLI. Эта тема заслуживает отдельного материала с подробным исследованием реальной производительности суперконфигурации для игр, однако вкратце упомяну и здесь - отныне возможно установить в систему три видеокарты типа GeForce 8800 GTX или 8800 Ultra и получить прирост скорости вплоть до 280% от одиночной карты (в экстремальных режимах игр с разрешением 2560х1600). Для сборки 3-Way SLI потребуются:
  • три соответствующие видеокарты (кстати, можно точно предсказать, какие модели будущего смогут работать в этом режиме: для конфигурации 3-Way SLI требуются по два SLI-разъема на каждой карте),
  • один 3-Way SLI-мостик или три обычных, подключенных перекрестно;
  • материнская плата на чипсете nForce 680i SLI или nForce 780i SLI (в случае использования NF680i-SLI две из трех видеокарт работают в режиме PCI Express x8 из-за ограничения чипсета – влияние этого фактора будет интересно проверить);
  • блок питания сообразной мощности и с шестью 6-контактными разъемами для питания видеокарт: NVIDIA рекомендует не ниже 1100W пиковой мощности.



Микросхема южного моста в составе чипсета nForce 780i SLI не изменилась по сравнению с предшественником: это все так же… на самом деле северный мост одночипового чипсета nForce 570i (маркировка NF570I), но в данном случае выполняющий функции MCP. Он соединен с SPP по шине HyperTransport и отвечает за типичный для южного моста набор возможностей. Кроме внесения лепты в крайне непростую конфигурацию PCI Express, это следующие:
  • до пяти слотов PCI;
  • 10 портов USB 2.0;
  • поддержка аудиокодека класса HD Audio (Azalia);
  • 6 портов SATA 2 с поддержкой RAID 0, 1, 0+1, 5 и JBOD (включая 6-дисковые RAID 0 или 5);
  • 1 разъем EIDE/133 (до 2 устройств);
  • поддержка технологии NVIDIA MediaShield для HDD;
  • два адаптера Gigabit Ethernet с поддержкой технологий DualNet и FirstPacket;
  • сертифицированное устройство ESA.

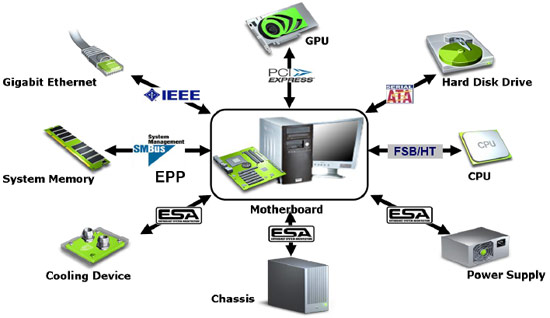

На последнем следует остановиться отдельно, так как ESA – это новая «платформенная» инициатива NVIDIA. С учетом успеха предыдущей (EPP), можно надеяться и на хорошие перспективы новинки.
ESA расшифровывается как Enthusiast System Architecture и является новым открытым, бесплатным индустриальным стандартом для контроля и мониторинга устройств в режиме реального времени. Внедряя ESA, сборщики ПК и энтузиасты получают более гибкое решение для настройки и большую производительность компьютера, чем это возможно с решениями закрытого типа. Мониторинг различных параметров работы ПК является критической задачей для эффективной работы системы, а ESA позволяет расширить список устройств с «обратной связью» на блоки питания, корпуса и системы водяного охлаждения – то есть компоненты, ранее не подававшие никакой информации о себе.


Спецификации ESA определяют информационный протокол, по которому компоненты системы передают данные о своей работе и могут быть настроены пользователем. Для этого в каждом ESA-совместимом устройстве присутствуют необходимые сенсоры и микроконтроллер, который обрабатывает поступающую аналоговую информацию с сенсоров и передает ее материнской плате через шину USB. При этом конкретные возможности по мониторингу и управлению работой устройства определяются его производителем, а стандарт ESA лишь отвечает за единый механизм передачи данных. Сертификация устройств возложена на тайваньскую тестовую организацию Allion, которая проверяет кросс-совместимость новых продуктов и их соответствие спецефикации ESA, после чего производитель получает право использовать соотвествующий логотип. На сегодняшний день архитектуру ESA поддерживает очень незначительное количество устройств, но их список растет – например, недавно о ESA-сертификации нескольких своих продуктов сообщила компания Thermaltake, один из лидеров данной индустрии.

Программное обеспечение

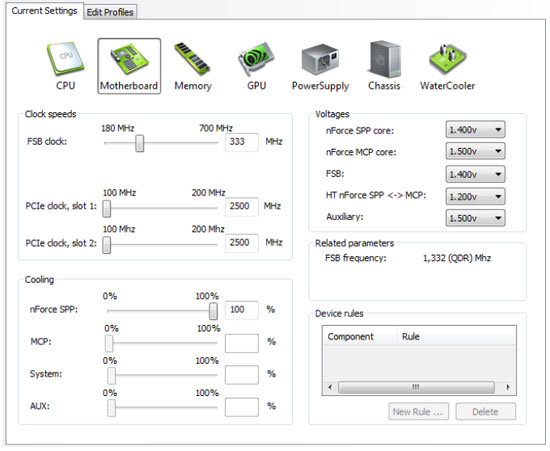

С помощью NVIDIA Control Panel большинство ключевых параметров настройки системы могут быть изменены через Windows, без перезагрузки и входа в BIOS Setup.


Список доступных в реальном времени регулировок включает частоту FSB, уровень питающих напряжений, скорость вращения вентиляторов и т.д. При наличии ESA-совместимых БП, корпуса и системы охлаждения пользователь может также контролировать и их работу с помощью того же ПО.

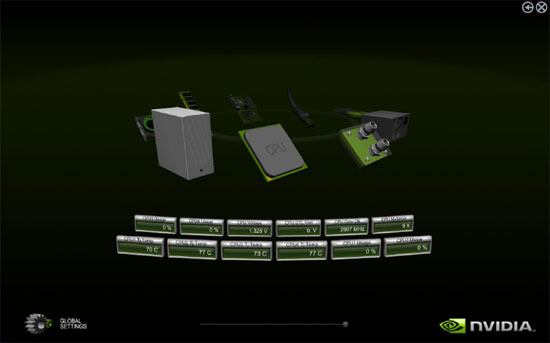

Улучшен интерфейс программы NVIDIA System Monitor, которая теперь может работать в 3D-режиме с OpenGL-рендерингом.

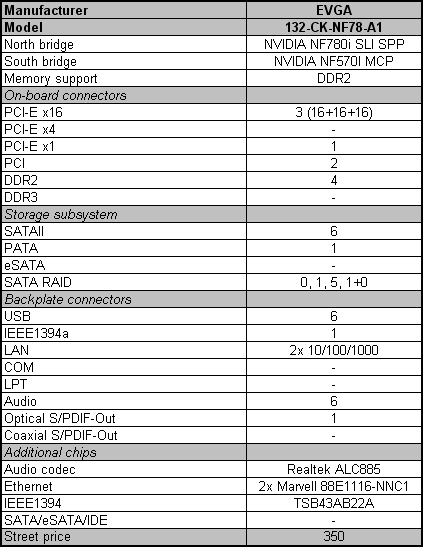

Спецификации EVGA 132-CK-NF78-A1


Упаковка и комплектация

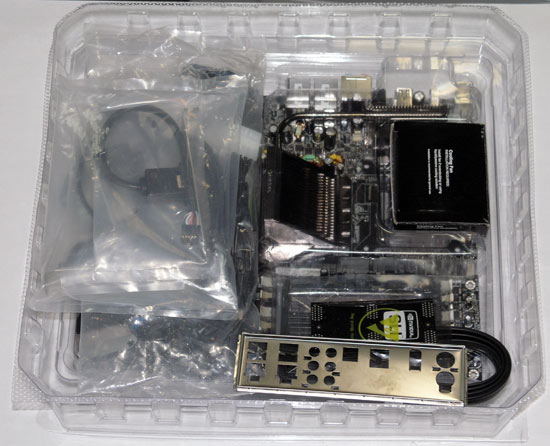

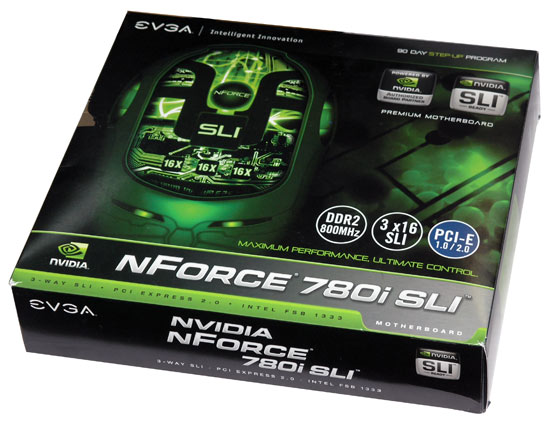

Дизайн коробки у EVGA максимально использует артворк самих NVIDIA, так сказать подчеркивая референсный статус продукта. В прошлый раз было точно так же. Но более интересно не это, а способ упаковки: картон достаточно тонкий, зато внутри находится пластиковый отформированный блистер, не позволяющий плате болтаться по коробке в процессе доставки от места производства к конечному пользователю.


Для EVGA такой подход к упаковке является фирменным и руководитель европейского офиса компании, г-н Ганс-Вольфрам Тисмер неоднократно уверял, что его внедрение позволило снизить риск повреждения продукта при транспортировке, тем самым снижая и процент возврата по гарантии.

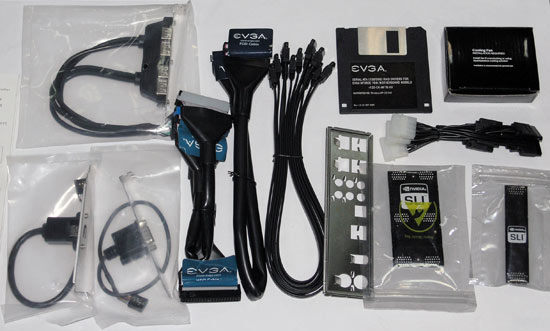

Комплектация разложена на внешней плоскости блистера в технологических выштамповках. Набор аксессуаров, поставляемый с EVGA 132-CK-NF78-A1, можно оценить на твердую «четверку» - все необходимое, ничего лишнего, но для платы за 300+ долларов этого все же маловато:
  • краткое руководство по инсталляции
  • флоппи-диск с драйвером для RAID
  • слотблейд с четырьмя USB-портами
  • слотблейд с одним портом IEEE1394a
  • слотблейд с одним COM-портом
  • заглушка для задней панели корпуса
  • шесть шлейфов SATA
  • один шлейф EIDE на два устройства
  • шлейф FDD
  • три сдвоенных коннектора для питания SATA-устройств
  • SLI-мостик
  • 3-way SLI-мостик
  • дополнительный вентилятор охлаждения северного моста

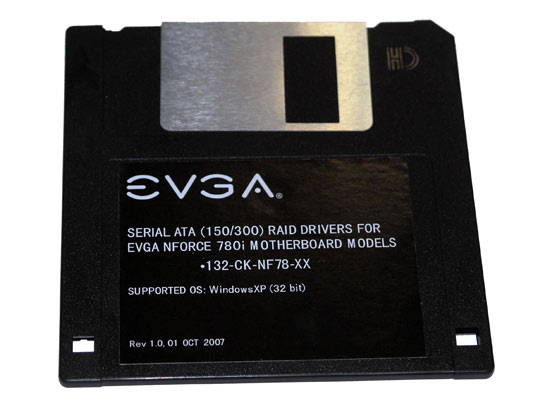

Очень удивила забота о пользователях устаревших устройств – шлейф для FDD-дисковода и флоппи-диск (!!!) с драйвером для RAID. Пожалуй, EVGA чуть ли не единственные, кто продолжает поставлять такие дискеты в 2008 году. Но вообще-то, вопрос «как поставить Windows XP на RAID-массив» остается актуальным, и многие предпочитают решать его именно таким способом, подключая к ПК древний дисковод.

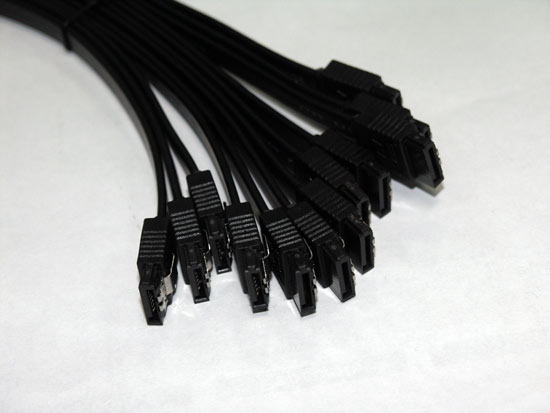

Что также стоит отметить, так это очень качественные SATA-шлейфы с зажимами, к тому же очень аккуратно уложенные вместе. Мелочь, а приятно.


Из специфичных компонентов присутствуют два мостика для объединения видеокарт в SLI-комбинацию. Один обычный, на две карты, а второй – долгожданный 3-way SLI connector, предназначенный для сборки топового решения с тремя GPU.

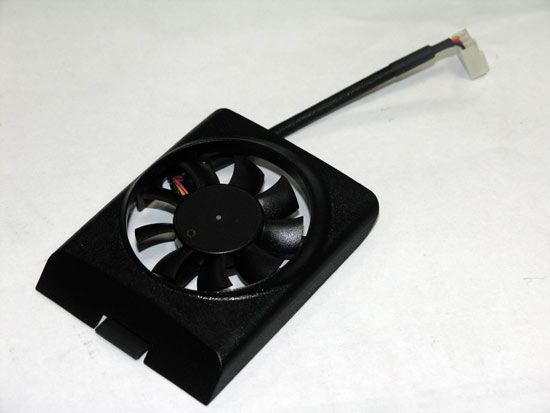

Опциональный вентилятор изменился по сравнению с 680i SLI.

Осмотр

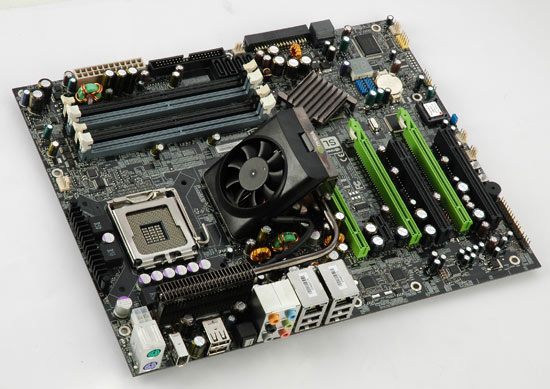

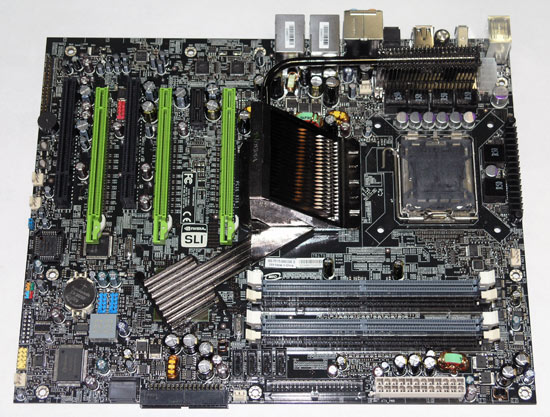

Сравнивая дизайн платы на новом чипсете с предшественником, сложно не заметить некоторые улучшения и так отличного продукта.

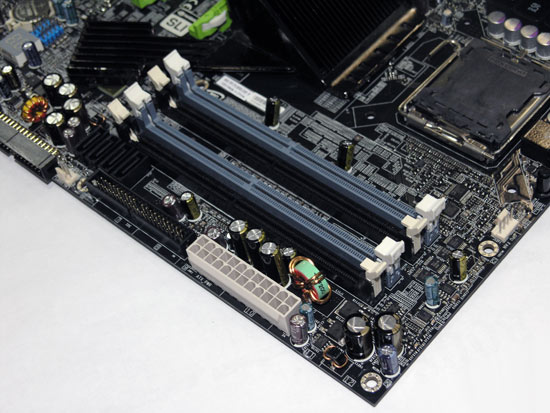

Размещение компонентов осталось почти без изменений, зато существенно усилена система охлаждения на тепловых трубках (слабое звено NF 680i SLI с высоким уровнем нагрева).

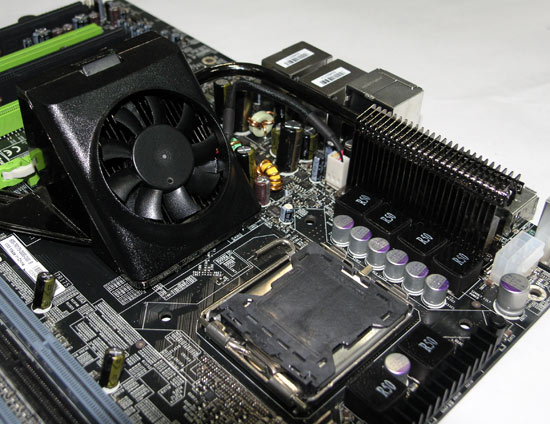

Радиатор на северном мосту стал больше, но дополнительный вентилятор все также крайне рекомендуемого к установке в любом случае. Силовые элементы в цепях питания охлаждаются той же СО, что и микросхемы чипсета.

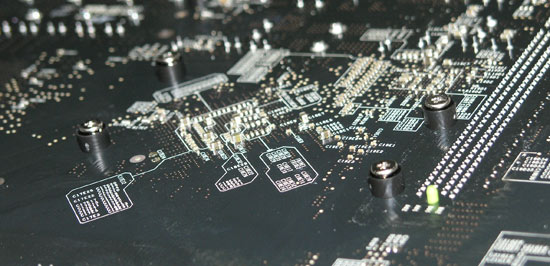

Замечательно выполнено крепление всей системы охлаждения – на винтах, причем с обратной стороны платы. Благодаря этому гарантируется идеальный прижим радиаторов ко всем микросхемам, что не всегда достижимо при использовании пластикового крепления.

Отсоединив СО, можно наконец рассмотреть конфигурацию чипсета. Северный мост и чип nForce 200 расположены рядом и накрыты единым радиатором – еще одна причина, почему его габариты увеличились в сравнении с NF 680i SLI.

Микросхема южного моста NF570I, как уже было сказано, не поменялась физически, хотя CPU-Z 1.42 определяет его «честно», как nForce 780i SLI MCP.

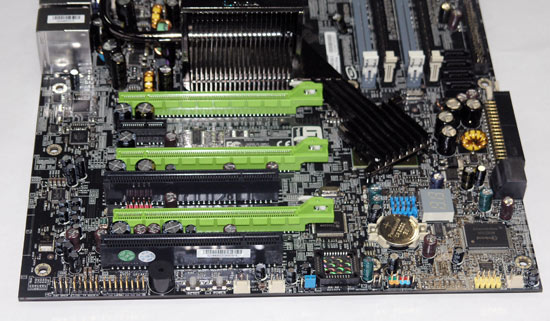

Расцветка стала ближе к корпоративным цветам NVIDIA благодаря яркозеленым слотам PCI Express x16.


Правда, если бы еще так же были окрашены и слоты DDR2, а оставшиеся белые коннекторы заменены на черные – плата выглядела бы лучше.

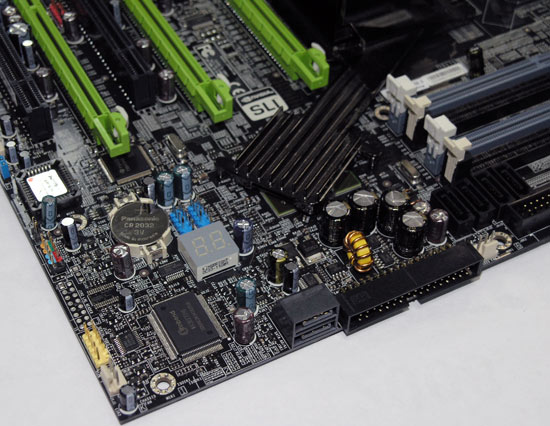

Перемещены коннекторы для подключения кнопок и светодиодов на передней панели корпуса, что сделало плату несколько удобнее при сборке ПК. Возле разъема для процессорного кулера появился светодиодный индикатор, который при перегреве CPU загорается красным. Разумеется, никуда не делись такие важные для оверклокеров элементы, как разведенные на PCB кнопки Power и Reset, светодиодный индикатор POST-кодов и динамик PC-спикера.

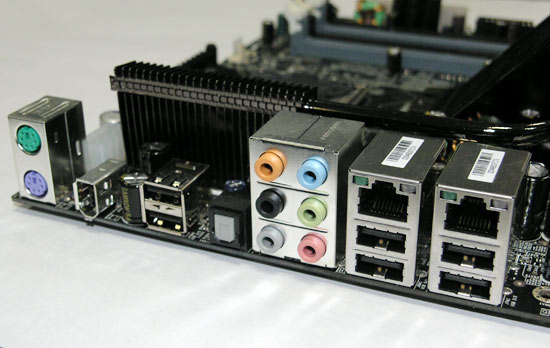

На заднюю панель выведен достаточно традиционный набор коннекторов, в котором не хватает начинающих приобретать популярность eSATA.

По сути, есть только одно замечание, и то важное лишь для владельцев 3-Way SLI-систем: при установке трех видеокарт формата GeForce 8800 Ultra, больше недоступно ни одного слота расширения – ни PCI-Express x1, ни PCI. Это создает серьезное ограничение по функциональности супер-ПК, ведь нельзя установить даже качественную звуковую карту! В остальном, претензий к дизайну нет.

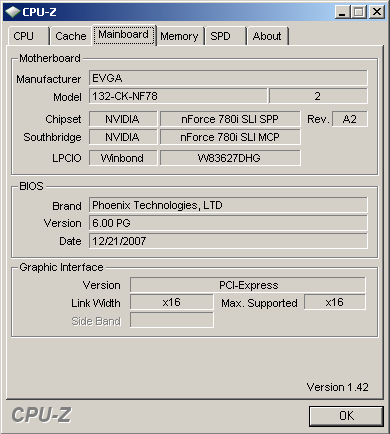

Вот так определяет эту плату ПО CPU-Z версии 1.42. Как видите, все правильно.

BIOS

Одним из ключевых преимуществ референсной платы nForce 680i SLI был отличный NV BIOS, открывающий доступ пользователю к огромному количеству настроек. В новом поколении эта традиция продолжена.

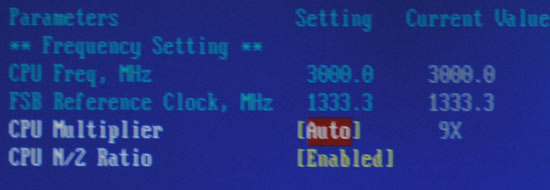

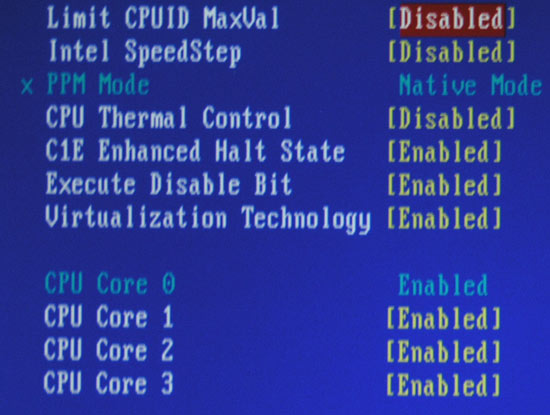

BIOS умеет управлять количеством активных ядер CPU, оставляя включенным от одного до четырех. Остальные возможности отключения отдельных функций процессора традиционны: виртуализация, C1E, XD bit и т.п.


Интересно реализованы «половинные» множители частоты CPU: вначале нужно выставить целочисленный множитель обычным путем, а затем включить опцию CPU N/2 Ratio для того, чтобы к указанному значению добавилось х0.5. Например, выставив х9 и включив CPU N/2 Ratio, получим реальный множитель х9.5. Не очень практично, честно говоря… Зато стоит отметить, что очень удобно наличие столбца Current Value в настройках напряжений, а также таймингов и частот. Отпадает необходимость держать в процессе регулировки начальные значения в памяти.

Верхние пределы напряжений таковы:
  • 1.8 В для Vcore;
  • 1.4 В для Vfsb;
  • 2.5 В для Vddr2;
  • 1.55 В для Vspp;
  • 1.75 В для Vmcp;
  • 1.55 В для Vht;
  • 1.7 В для Vmcp-aux.
В целом, вполне достаточный диапазон для всех, кроме экстремальных оверклокеров. Их может заинтересовать более высокие значения Vcore для работы с жидким азотом, большее напряжение на SPP ради роста частоты FSB и, наконец, Vddr2 вполне может понадобиться и на уровне 2.6-2.7 В для кратковременных рекордных тестов. Зато регулировки, доступные через BIOS, будучи достаточно широкими, при этом остаются безопасными для аппаратного обеспечения.

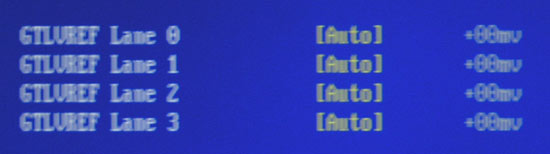

Отдельно стоит остановиться на новинке – четырех напряжениях GTLVREF, настройка которых позволяет компенсировать провалы напряжения при сильной загрузке CPU. По сути, это аналог популярного вольтмода Vdroop, только реализованный более аккуратным и тонким способом. Процессоры Kentsfield используют две настройки GTLVREF каждым ядром: «4х» отвечате за передачу данных по FSB, а «2х/1х» для адресации и контроля FSB.

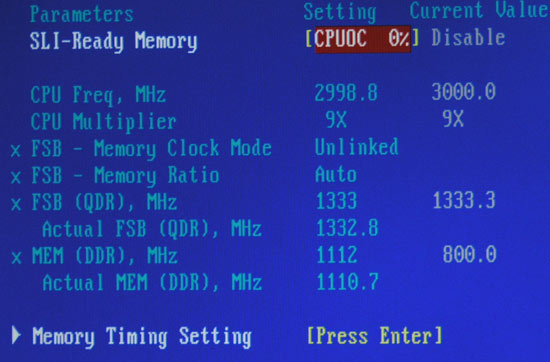

Присутствует поддержка технологии EPP (под названием SLI-Ready Memory), реализованная так же, как и в предыдущих продуктах. В случае выбора режима CPUOC0% частота памяти и тайминги автоматически меняются на прошитые в EPP-профиле модулей DDR2 (в нашем случае – 1111 MHz 4-5-5-15). Также сохранился режим Linked, когда частоты памяти и FSB привязаны друг к другу. По нашим тестам прошлого поколения платы, большого прироста скорости от этого не наблюдается, поэтому особого резона ограничивать себя «синхронным режимом» нет.

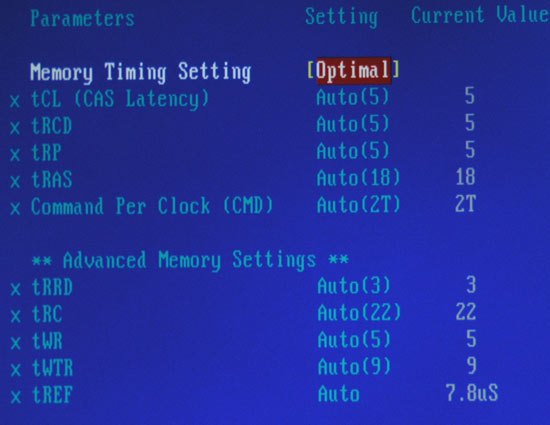

Количество поддающихся настройке таймингов памяти уже не вызывает восхищения, так как некоторые продукты конкурентов позволяют регулировать втрое-вчетверо больший набор тонких параметров (против 5 основных и 5 дополнительных таймингов на EVGA 132-CK-NF78-A1). С другой стороны, подавляющему большинству даже оверклокеров больший комплект таймингов и не нужен, а в случае крайней необходимости тонкой настройки – можно воспользоваться ПО Memset. А важнейшим преимуществом решения от NVIDIA является поддержка Command Rate = 1T, сильно увеличивающего производительность памяти, но ценой снижения потенциала частоты.

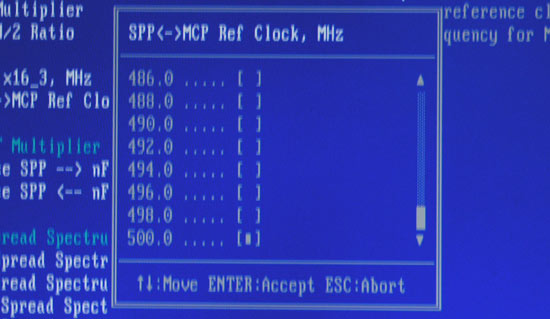

Референсная частота шины между SPP и MCP может подниматься вплоть до 500 MHz.


Также регулируются множители HyperTransport в двух направлениях: от SPP к MCP и наоборот.

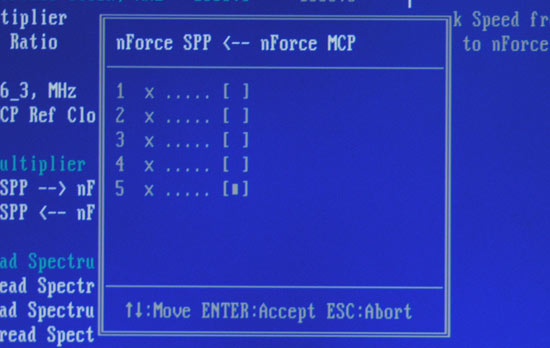

В связи с использованием моста nForce 200, регулировка тактовой частоты шины PCI Express x16 на двух основных слотах невозможна, так что и от технологии Link Boost разработчики отказались. Впрочем, никакого прироста в реальных приложениях повышение частоты PCI Express до 125 МHz не приносило, зато могло влиять на стабильность системы. В новой плате осталась только возможность настройки частоты третьего слота PCIe x16, который реализуется южным мостом.

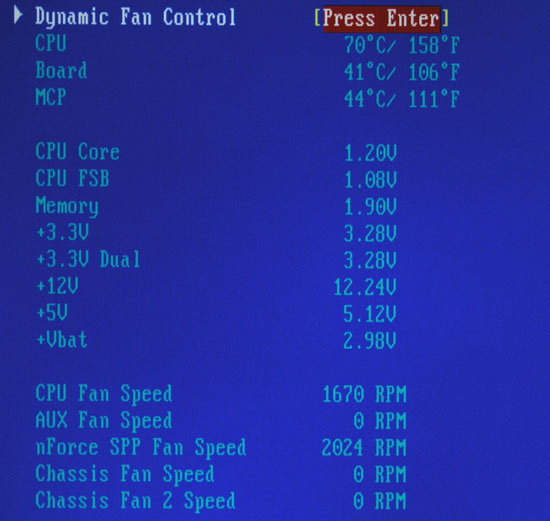

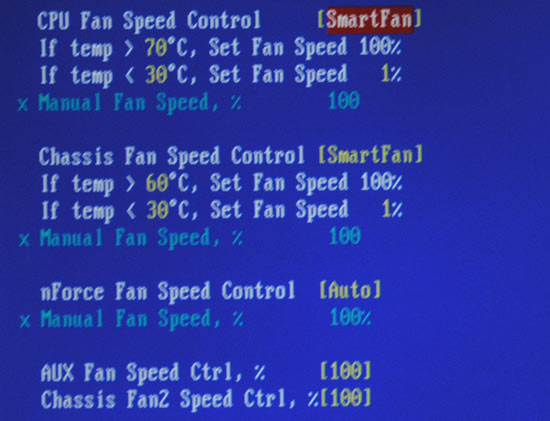

Функциональность аппаратного мониторинга отличная. Три температуры, восемь напряжений и пять частот вращения вентиляторов – более, чем достаточно.


Вообще, настройки BIOS были очень подробными и у предыдущего поколения топовых плат NVIDIA, поэтому и здесь наблюдаются лишь отдельные дополнения в виде «половинных» множителей для CPU или четырех отдельно регулируемых напряжений группы GTLVREF (их настройка может помочь при разгоне).

Конфигурация тестового стенда

Процессоры: Intel Core 2 Extreme QX9650 и Core 2 Duo E6850
Оперативная память: Corsair Dominator TWIN2X2048-8888C4DF
Видеокарта: XFX GeForce 8600 GT Fatal1ty
Жесткий диск: Western Digital Raptor 36 GB
Блок питания: PC Power & Cooling Turbo-Cool 1KW-SR
Операционная система: MS Windows XP Pro SP2

Производительность и разгон

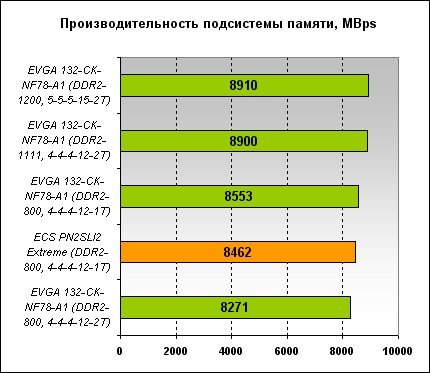

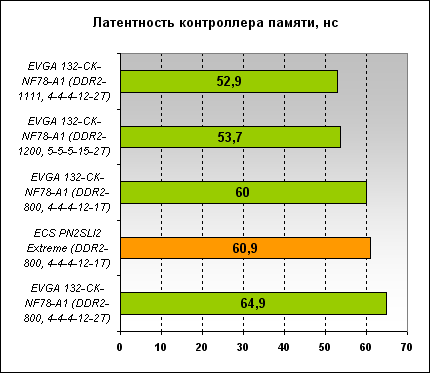

Сравнив EVGA 132-CK-NF78-A1 с ECS PN2SLI2 Extreme на базе референсного дизайна nForce 680i SLI, мы выяснили, что впечатляющая производительность контроллера DDR2 у топового чипсета NVIDIA не только сохранилась, но даже немного увеличилась – правда, совсем немного. Как следствие, производительность в тестовых приложениях у двух наборов логики почти идентичная с незначительным преимуществом новинки, а оба продукта опережают DDR2-платы, основанные на Intel X38 и P35. Проявляется ли какая-то разница в 3D-приложениях между этими решениями – мы выясним в материале о 3-way SLI. В диаграммах также приведены показатели скорости nForce 780i SLI в нескольких разных режимах работы оперативной памяти.


С другой стороны, сравнивая NF 780i SLI с DDR3-продуктами, такими как ASUS Maximus Extreme, мы видим небольшое, но преимущество X38 – не благодаря собственно чипсету, а исключительно за счет нового типа памяти.

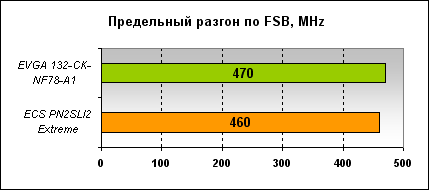

Возможности по разгону FSB у nForce 780i SLI достаточно большие даже при тестировании на четырехъядерных CPU (в нашем случае использовался Intel Core 2 Extreme QX9650), а подстройка напряжений GTLVREF реально дает возможность «выжать» лишний десяток мегагерц частоты системной шины во многих случаях (впрочем, приведенный в диаграмме результат в 470 МГц является «чистым», без использования GTLVREF).

Вердикт

С учетом того, что NF 780i SLI весьма близок к предшественнику по производительности, функциональности и аспектам поведения плат – никаких неожиданностей тестирование не выявило. Но впечатление от новинки осталось сугубо положительным, ведь NVIDIA успешно модернизировали и без того крайне удачный чипсет. Так что обновленный флагманский nForce продолжает составлять серьезную конкуренцию флагманскому набору логики от Intel, на этот раз X38. И, как и прежде, для желающих эксплуатировать в своем ПК на базе процессора Intel две видеокарты от NVIDIA - альтернатив NF 780i SLI нет.

Плюсы:
  • Все позитивные стороны NF 680i SLI + исправление недостатков оной
  • Отличная производительность (выше, чем у других DDR2-плат)
  • Достаточно высокий разгонный потенциал
  • Очень качественный BIOS
  • Хорошая система охлаждения
  • Поддержка трех полноценных слотов PCI Express x16 и 3-way SLI
  • Реализация ESA – плюс на будущее
  • Референсный дизайн NVIDIA
Минусы:
  • По скорости проигрывает продуктам с DDR3
  • достаточно скромная комплектация
  • экстремальные оверклокеры захотят более высоких пределов напряжений в BIOS

Перечисленные недостатки не слишком существенны, а достоинств у EVGA 132-CK-NF78-A1 предостаточно, так что данный продукт заслуженно получает награду ModLabs.net Certified Hardcore.

Материнская плата EVGA 132-CK-NF78-A1 предоставлена компанией Nebesa.


Отзывы по данному материалу принимаются в соответствующей ветке форума ModLabs.net.
