Обзор  ZOTAC GeForce GTX 780.

Весной, мы с вами буквально сразу после выхода ознакомились с картой GeForce GTX TITAN. Но уйдя на длительные летнее каникулы, совсем упустили из вида не менее важное событие, а именно выпуск седьмой серии видеокарт GeForce. Конечно, мы протестировали одного представителя седьмых  GeForce GTX 760, но сегодня хотим дополнить недостающие звенья.

После выхода GeForce GTX TITAN, который, кстати совершенно не привязан ни к одной из серий и свободен как титан, компания NVIDIA анонсировала седьмую серию видеокарт GeForce. Первой новинкой стала NVIDIA GeForce GTX 780, которая по сравнению с предыдущем флагманом в лице  GeForce GTX 680 имеет очень внушительные характеристики. Объём CUDA-ядер  был увеличен на 50%, производительность видеопамяти так же возросла на 50% плюс использование новой технологии GPU BOOST 2.0 не оставляет предшественникам ни каких шансов.

Маркетологи обещают грандиозный прирост производительности в 70% при переходе с  GeForce GTX 580 на GeForce GTX 780.

Производительность повышается, а уровень издаваемого шума уменьшается. Думаю любой из оверклокеров сказал бы, что это не возможно, но прогресс берет свое. В штатном режиме, благодаря использованию нового контролера в системе охлаждения,  GeForce GTX 780 становится максимально тихим флагманом последних серий GeForce.

После небольшой экскурсии по рекламным  слайдам пришло время лично познакомится с GeForce GTX 780 от компании ZOTAC.  Данная карта является референсной, производитель не внес в дизайн платы и охлаждение ни каких изменений.

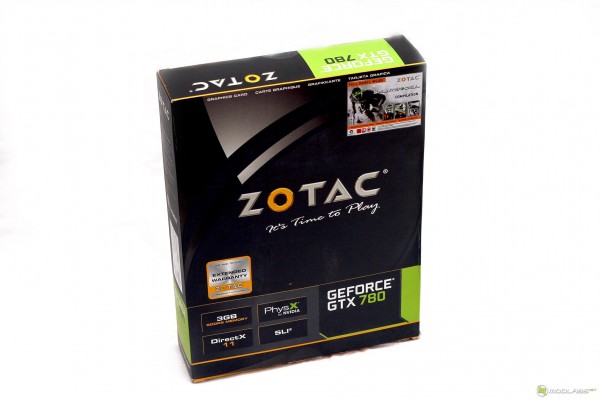

Конечно, комплект поставки не может быть унифицирован и здесь каждый производитель пытается продвинуть вперед именно свою версию. Давайте посмотрим, как поставляет GeForce GTX 780 компания ZOTAC. Коробка выполнена в темных тонах и не имеет ручки для транспортировки. С лицевой стороны отмечены основные технологии поддерживаемые картой, а с обратной более детальные технические характеристики и небольшой презентационный текст о видеокарте. Открыв упаковку мы можем увидеть комплект поставки в который вошли:

• Диск с драйверами и руководство пользователя;
• Два переходника для питания видеокарты;
• Переходник  DVI to VGA;
• Наклейку с логотипом компании ZOTAC;
• Купон на загрузку трех игр серии Splinter Cell.

GeForce GTX 780 основана на графическом процессоре GK110, но в отличии от GTX TITAN  он имеет на два  активных блока SMX меньше. В итоге остается 2304 ядер CUDA, 192 блока текстурирования и 48 блоков растеризации. Графический процессор в номинальном режиме работает на частоте 863МГц, благодаря использованию технологии GPU BOOST 2.0 максимальная частота будет увеличиваться до 902Мгц. Эффективная частота и шина памяти остались без изменений, 6 ГГц и 384-бит соответственно, уменьшился лишь объём с 6ГБ до 3ГБ. Со всем списком характеристик вы можете ознакомиться на скриншоте программы GPU-Z. Во время экспериментов с разгоном карту удалось разогнать до 1103Мгц по ядру и до 1702Мгц по памяти. Так же предоставляем небольшую таблицу спецификации, в которую добавлен еще один участник сегодняшнего обзора GeForce GTX 770.



Внешний вид, габариты и система охлаждения GeForce GTX 780 полностью идентичны GTX TITAN, различие заключается лишь в маркировке на  кожухе системы охлаждения, которая по-прежнему основана на радиаторе с испарительной камерой. Во время простоя температура графического ядра составляла 37°C, за время прохождения всего цикла тестирования в играх и синтетических тестах максимально зафиксированная температура составила  81°C.

Изображение можно получить в разрешениях до 4096x2160 при цифровом подключении и до 2048x1536 при аналоговом подключении. Используются следующие выходы:

• 1x Dual Link DVI-D;
• 1x  Dual Link DVI-I;
• 1x  DisplayPort;
• 1x  HDMI.

GPU имеет маркировку GK110-300-A1. В качестве памяти используются 12 микросхем Samsung K4G20325FD-FC03, в отличии от GTX TITAN память расположена с одной стороны печатной платы. Для питания графического процессора используется шестифазная система питания в основе, которой лежит ШИМ-контроллер NCP4206 от компании ON Semiconductor. Питание памяти обеспечивает двухфазная система. Дополнительное питание для платы подается через два разъёма 8-pin и 6-pin. Так же на плате расположены два SLI коннектора, которые позволяют объединить вместе до четырех видеокарт GeForce GTX 780

Обзор  ZOTAC GeForce GTX 770.

Анонс GeForce GTX 770 состоялся почти одновременно с GeForce GTX 780, но в этот раз мы не увидим использование новейших графических ядер, а всего лишь будем разбираться в деталях ребрендинга, который так любит практиковать компания NVIDIA в последние годы. Почему ребрендинг, спросите вы? А потому, что GeForce GTX 770 используется уже знакомый нам, со времен GeForce GTX 680, чип GK104 основанный на архитектуре Kepler. Конечно, изменения присутствуют, но о них по порядку. Первым отличием является поддержка технологии GPU Boost 2.0, которая еще больше будет разгонять графический чип в автоматическом режиме, опираясь на его напряжения и температуру. Так же NVIDIA довольно хорошо разогнала память GTX 770, эффективная тактовая частота которой превысила 7ГГц. Если учитывать, что у GK104 используется  256-битная шина памяти, ее разгон  становится весьма оправданным и необходимым шагом. Если рассматривать именное обозначение видеокарты, логично, что GTX 770 пришла на смену GeForce GTX 670.

GeForce GTX 770, по заявлениям NVIDIA не отстает от старших и приносит 65% прирост производительности в своем сегменте видеокарт.

Аналогичный GeForce GTX 780  контролер управления оборотами вентилятора делает GeForce GTX 770 тише своих предшественников. Получается, седьмая серия видеокарт NVIDIA может стать эталоном по шумовым характеристикам. Хотя для нас будет выгодней, если этот эталон продержится недолго и будет превзойден следующей серией видеокарт от зеленых или красных :).

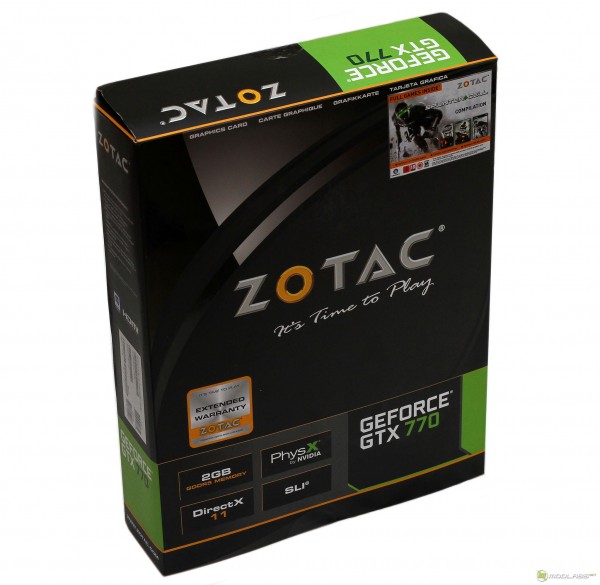

Так-как GeForce GTX 770 и GeForce GTX 780  были предоставлены нам компанией ZOTAC, коробки и комплект поставки рассматриваемых сегодня карт полностью идентичны. Поэтому, предлагаю не задерживается на этом и сразу перейти к изучению карты.

ZOTAC GeForce GTX 770 является не референсной картой. Производитель использует собственную систему охлаждения Dual Silencer и вносит изменения в дизайн печатной платы.

Набор портов для вывода изображения полностью анологичен иным у GeForce GTX 780:

• 1x Dual Link DVI-D;
• 1x  Dual Link DVI-I;
• 1x  DisplayPort;
• 1x  HDMI.

Система охлаждения состоит из массивного радиатора, в основе которого лежат алюминиевые ребра и медное основание. Для равномерного распределения тепла по радиатору используется пять тепловых трубок. Для отвода тепла используется два вентилятора. Украшает и защищает всю систему металлический кожух. Небольшая часть нагретого воздуха выходит наружу, но большая часть остается внутри корпуса. Поэтому, при использовании данной карты, мы рекомендуем позаботиться об организации хорошей вентиляции внутри корпуса. Дополнительно, для охлаждения системы питания и микросхем памяти установлены два радиатора пластинного типа. При тестировании системы охлаждения температура простоя находилась в районе 34°C, а во время прохождения игровых тестов достигла 78°C.

Рассмотрев печатную плату карты, мы можем сказать, что GPU имеет маркировку GK104-425-A2, для набора 2Гб памяти используются 8 микросхем Samsung K4G20325FD-FC28. Система питания GPU основана на ШИМ-контроллере Richtek RT8802A. Для питания памяти используется двухфазная система. Дополнительное питание обеспечивается двумя разъёмами 8-pin и 6-pin, которые расположены друг над другом. Наличие двух SLI коннекторов обеспечивает возможность объединения до четырех карт в SLI тандем.

Более детально со всеми характеристиками ZOTAC GeForce GTX 770 вы можете ознакомиться на скриншоте программы GPU-Z. Как ранее отмечалось, используется графический чип NVIDIA GK104 основанный на 28нм техпроцессе, в нем имеется 8 активных блоков SMX, 1536 ядер CUDA и 32 блока растеризации.

Тестирование.

Тестирование производилось по описанной ранее методике. Использовался следующий тестовый стенд:

Конфигурация тестового стенда Modlabs. Платформа Intel.

Процессор	Intel Core i7 3770K @ 4500 МГц (HT включена, Turbo - выключена)
Графический ускоритель	ZOTAC GeForce GTX 770, ZOTAC GeForce GTX 780, GeForce GTX 690, ZOTAC GeForce GTX TITAN
Материнская плата	ASUS Sabertooth Z77
Оперативная память	Crucial BalistiX Tracert 1600 МГц (8-8-8-24-2Т)
Жёсткий диск	Transcend SSD 720 128 Гбайт (для системы), 2 Тбайт Seagate ST2000VX000
Операционная система	Microsoft Windows 8 Professional + последние обновления
*Модель установленной видеокарты отличается от указанной на скриншоте

Так же в сегоднешнем тестирование принимали участие: GeForce GTX 690, GeForce GTX TITAN в одиночном и 2-Way SLI режимах. Для минимизации погрешности каждый тест запускался по три раза, в таблицах отображены среднеарифметические значения.

Заключение.

Сейчас, в момент анонса новой серии видеокарт от AMD, делать выводы и пытаться правильно спозиционировать седьмую серию nVidia почти что невозможно, да и текущее положение дел уже известно всем пользователям, глаз народа как говорится не обманешь.

После выхода видеокарт серии R7 и R9 от AMD, мы обязательно протестируем их возможности и производительность, но уже сейчас мы предполагаем, что производители будут бороться за покупателя при помощи жесткой ценовой политики. Согласитесь, ведь различие производительности в пару процентов не так заметны, как сэкономленные при покупке денежные средства.

Что же касается протестированных сегодня графических ускорителей от компании ZOTAC, мы можем сказать следующие: ZOTAC GeForce GTX 780 является полностью референсной и не имеет ни каких преимуществ по сравнению с идентичными картами других производителей, при покупке рекомендуем обращать внимание на различия в цене и условий гарантии, именно эти пункты могут выдвинуть одного из производителей вперед.

ZOTAC GeForce GTX 770 является картой с действительно хорошей системой охлаждения и усиленной системой питания, мы рекомендуем выбирать именно ее, нежели референсные решения других производителей.
