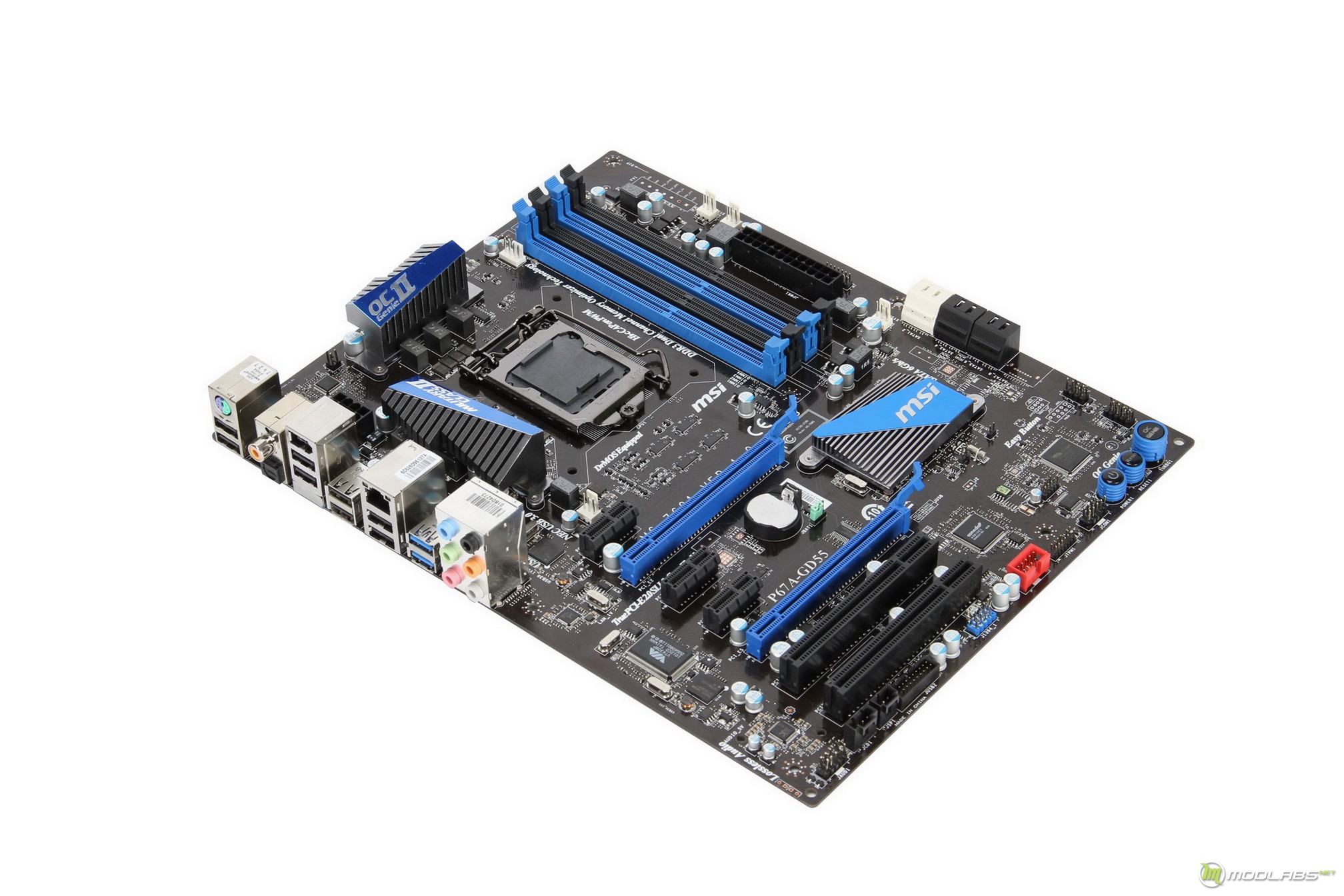

Подробно познакомиться с новой платформой нам поможет материнская плата среднего ценового диапазона MSI P67A-GD55. Беглый осмотр коробки дает понять, что она отвечает внутреннему стандарту MilitaryClass II. В его спецификацию входит использование исключительно твердотельных конденсаторов, а в цепи питания процессоров дорогих полимерных с танталовыми сердечниками (Hi-C CAP), катушек SFC (Super Ferrite Choke), которые могут автоматически переключаться между режимами с высокой производительностью и с высокой эффективностью в зависимости от нагрузки. В данном случае на питание процессорных ядер приходится суммарная емкость в 5640 мкФ. Остальные преимущества, которые хотели отметить маркетологи - наличие четырех портов USB 3.0, двух SATA 3.0. и поддержки фирменной технологии разгона OC Genie II.
Комплект поставки включает:
- заглушка на заднюю панель;
- четыре кабеля SATA 3.0;
- переходник питания для SATA-устройств;
- набор переходников M-Connector;
- длинный мост SLI;
- DVD с драйверами и программным обеспечением для системной платы;
- руководства по программам и материнской платы;
- буклет по сборке ПК.
Техническая спецификация MSI P67A-GD55:
Радует отсутствие экономии производителя на вопросах долговечности и устойчивости работы продуктов разного ценового диапазона. В большинстве случаев снижение стоимости возможно только за счет уменьшения избыточной функциональности. Данная материнская плата тому яркое подтверждение.
Наличие регуляторов питания Renesas R2J20652 позволяет обоснованно снизить количество фаз питания процессора до схемы 6+1, при этом, для большей гибкости системы, предусмотрено отключение 5 фаз. Также необходимо отметить, что подсистема питания построена с использованием фирменной технологии DrMOS.
Эргономичность платы очень хорошая. Слоты оперативной памяти не перекрываются видеокартой, разъемы питания находятся возле креплений печатной платы (не будет прогиба при чрезмерном давлении), слоты PCI-Ex16 размещены на расстоянии позволяющем использовать трех-слотовые видеокарты, любители экстремального разгона оценят простую возможность снимать крепление процессора для организации лучшей тепло- и гидроизоляции при экстремальном охлаждении. И конечно же нельзя не отметить традицию использование качественные Socket производства LOTES, ведь именно из-за экономии на этом элементе после анонса платформы 1156, многие производители поплатились большим количеством брака материнских плат из-за подгорания ножек процессора (на относительно невысоких вольтажах). На обратной стороне печатной платы нет мелких элементов, которые могут быть повреждены при сборке. Имеются кнопки включения, перезагрузки, сброса настроек, и заветная для новичков единственная кнопка моментального разгона платформы OC Genie II.
Для более продвинутых в этом плане имеется набор контрольных точек для мониторинга основных напряжений (cpu, cpu vtt, cpu sa, ddr, pch). Все радиаторы системы охлаждения надежно крепятся болтами.
Используемый новейший звуковой кодек RealTek ALC892 теперь может одновременно выводить стерео и 7.1-канальный звук, но делает это так же плохо, как и предшественники.
Все материнские платы MSI на чипсетах P67 и H67 будут располагать UEFI (Unified Extensible Firmware Interface). Это современная замена BIOS без жесткой аппаратной привязки и соответственно со своей собственной моделью драйверов и поддержкой служб и интерфейсов. На деле UEFI представляет собой простую операционную систему с удобным интерфейсом и поддержкой манипуляторов.
В корневом меню современной версии MSI Click BIOS можно увидеть 5 основных раздела. В первом можно выбрать режим работы фаз питания и их световую индикацию. В папке утилиты находятся приложения для тестирования стабильности оперативной памяти и меню выбора загрузочного изображения. Там же доступно онлайн-обновления версии UEFI и резервирования данных в образ диска, но только при условии наличия фирменного DVD в приводе. Это же условие действует и для игр. Далее следует меню разгона со всеми необходимыми настройками включая выбор количества активных ядер процессора, режима работы технологий EIST, Turbo и сохранение настроек в профили. Предельные значения доступных напряжений в этой версии таковы:
Заканчивают список сервисные меню. В них производится настройка времени, работы периферийных устройств, мониторинг системы, ручное обновление UEFI и многое другое.
Фирменные утилиты для среды операционной системы состоят из Control Center, основная полезность которой выбор напряжений и таймингов, жизненно необходимых при подборе настроек для максимального увеличения производительности, Super-Charger для увеличения силы тока при зарядке продуктов Apple, и Live Update 5 - максимально расширенная форма простого обновления драйверов системы. Отдельной горой стоит Winki III. Это урезанная в функциональности суб-операционная система разработанная на платформе Linux для использования типичных задач, как веб-серфинг, skype, просмотр фото и обмен сообщениями.
Без манипуляций с поднятием напряжения предоставленный процессор Core i5 2500 инженерной версии с частотой 3,33 ГГц легко преодолел максимальную отметку в 4,1 ГГц. Этим фактом обязаны сырой версии UEFI, который некорректно распознает модель процессора. На текущем этапе усовершенствования множители Turbo имелись в пределах от 37 до 57. Значений ниже стандартных, как понимаете, пока нет, что вызывает трудности с даунклокингом. Другого простого способа до анонса набора логики Z68 не предполагается. Отследить частоту каждого из ядер в режиме Turbo не удалось, на основе наличия ступенчатости выбора множителей в UEFI, показаний утилит можно сделать предположение, что одновременная работа всех ядер на максимальном множителе пока не предусмотрена. С выключенным контролем питания система не стартовала в режиме разгона. Этим же иногда заканчивались и перезагрузки, но, разумеется, все это можно списать огрехи UEFI и быть вполне уверенным что в продажу поступят более «отзывчивые» продукты.
На момент написания обзора цена продукта не известна. Как заключение по материнской плате MSI P67A-GD55, можно сказать, что она заслуживает внимание потребителей, предоставляя достаточный и актуальный набор функций и одну из лучшей на сегодняшний день технической реализации, обеспечивающую максимальную долговечность.
