Сколько ни велись дискуссии по поводу скорой кончины производительных систем воздушного охлаждения (суперкулеров) и скорой заменой их более эффективными и тихими системами водяного охлаждения, стоимость которых все снижалась с каждым годом, да и хотя появление миниатюрных бесшумных помп способствовало распространению компактных и не дорогих систем, которые вполне могли бы основательно закрепиться в домашних компьютерах пользователей, но не тут то было. Воздух еще не совсем себя исчерпал, и каждое незначительное, но все же улучшение позволяет производителям выпустить нового короля. Сегодня у нас на тестировании четыре модели систем воздушного охлаждения от известных производителей: COGAGE, ThermoLab и Thermalright.

Что же, размышлений может быть много, но лучше перейти к тестированию.

ThermoLab BADA



«Коренной кореец» поставляется в незамысловатой картонной коробке, на которой имеется минимум необходимой информации для идентификации его возможностей. В частности - расшифровка его названия, которое в переводе с корейского означает «море». В принципе, это довольно интересный способ наименования своей продукции, учитывая объёмность корейского языка: не на одну сотню моделей хватит, это уж точно.

Также мы видим, что кулер имеет универсальное крепление для всех современных платформ, что не может не радовать.

Рассмотрим комплект поставки:

- Инструкция по установке;

- Тюбик с термопастой;

- Диэлектрическая прокладка;

- 5 "барашков";

- 5 винтиков;

- 5 винтиков для прикручивание крепления;

- 5 резиновых шайб;

- 1 прижимная пластина;

- 4  "лапки"

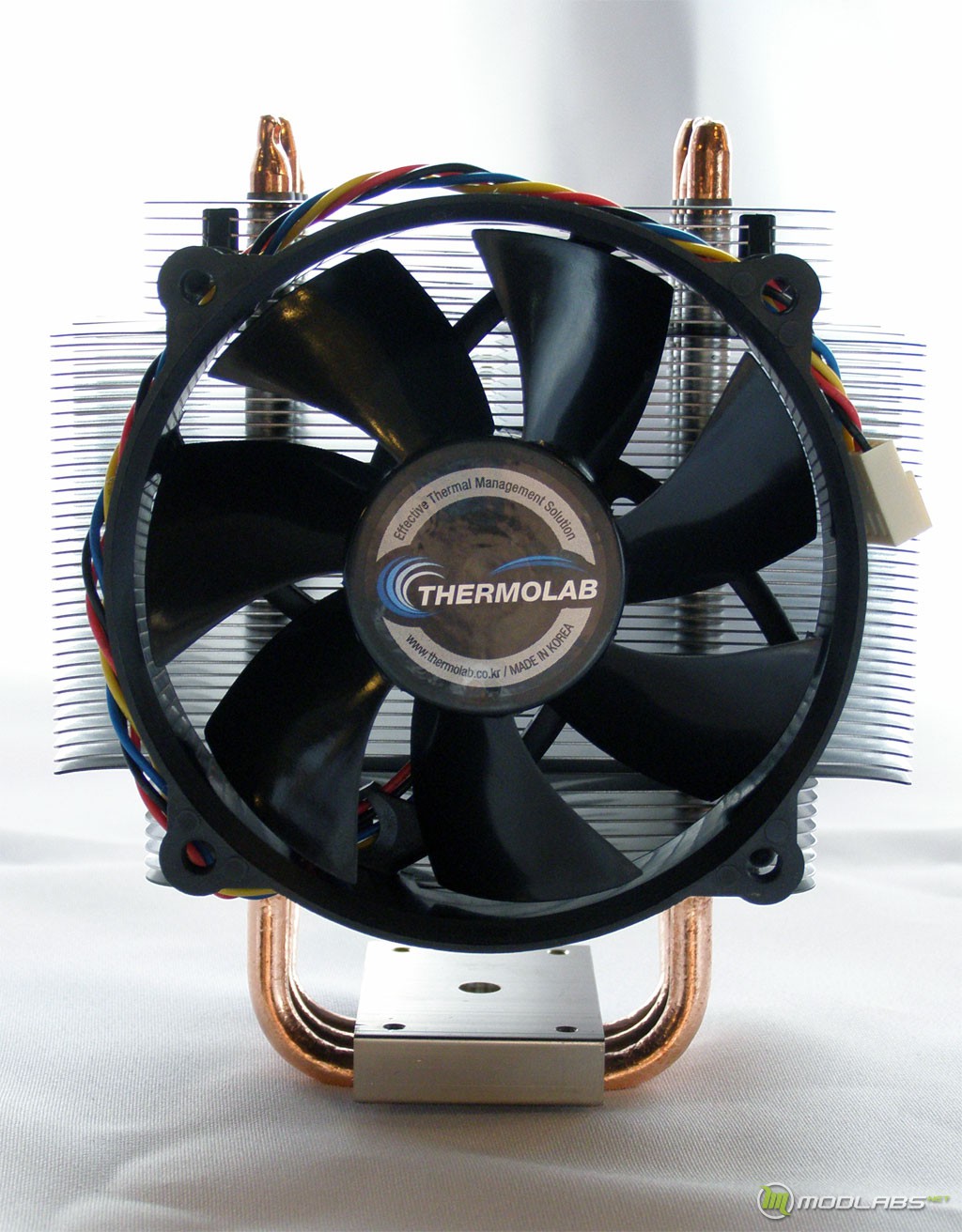

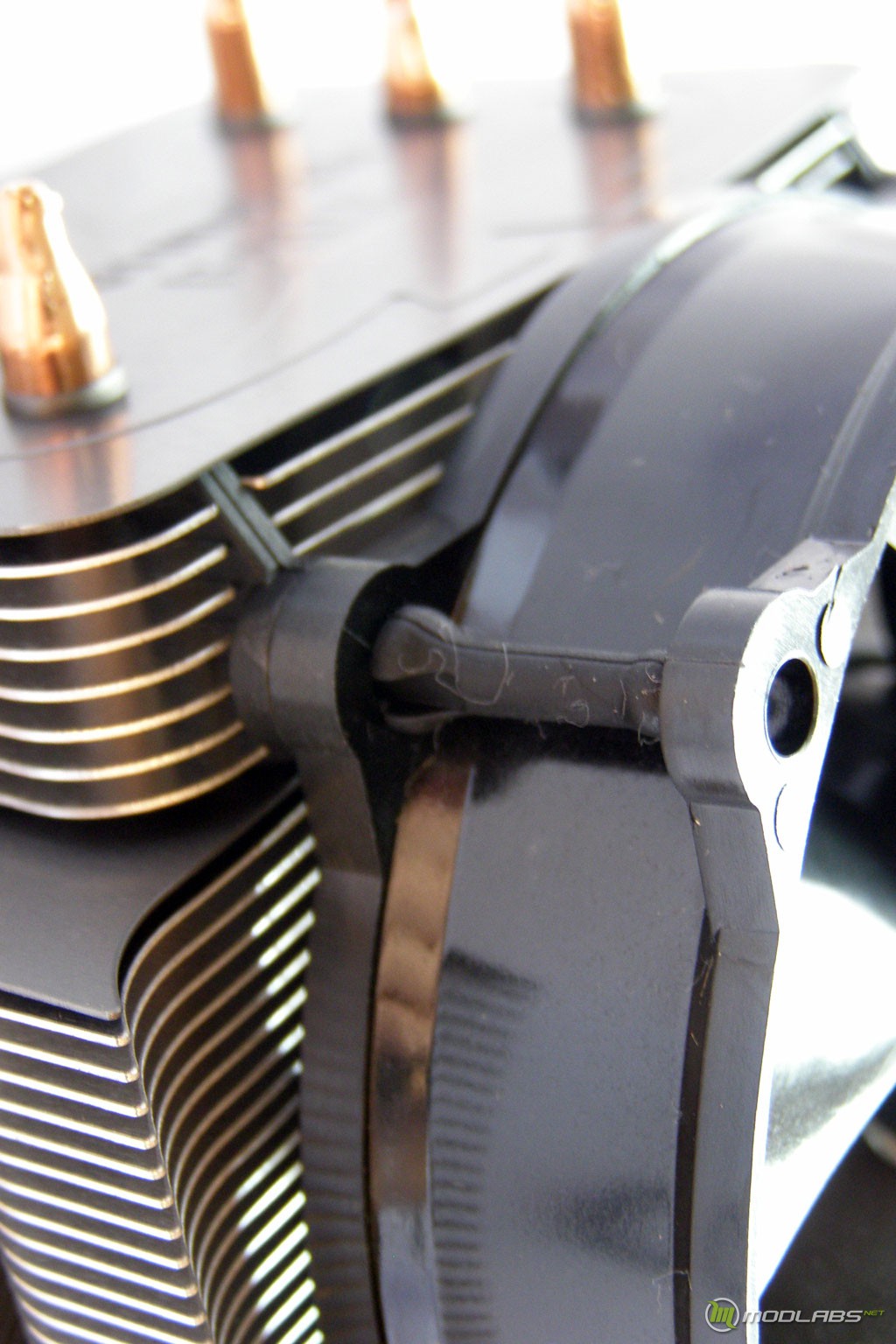

Что касается самой системы охлаждения, то поставляется она уже в полностью готовом виде, с установленным вентилятором, снять который будет довольно непросто ввиду того, что он установлен на резиновые виброгасящие крепления, и с первого раза с ними аккуратно разобраться сложно.

Одно из преимуществ данного кулера, как заявляет производитель, - это его скромные габариты, в частности высота всего в 135 мм, что позволяет устанавливать его в компактные корпуса, куда другие СО подобной конструкции не влазили и упирались тепловыми трубками в боковую крышку корпуса.

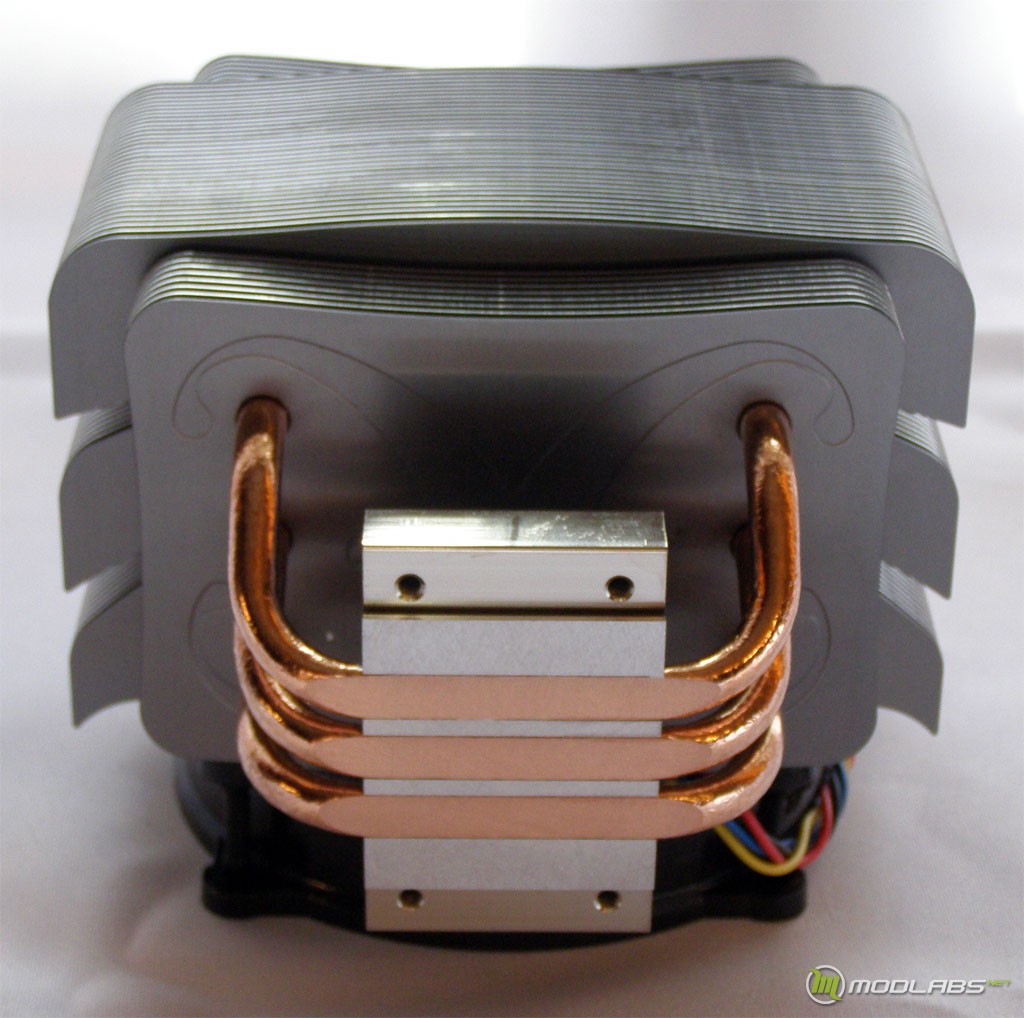

По сути, ThermoLab BADA является классическим башенным кулером, построенный с использованием трех тепловых трубок диаметром 6 мм, на которые нанизаны 50 алюминиевых ребер.



Хорошую эффективность в отводе тепла с ребер должна обеспечить их непростая форма: сделаны они подобно волнам, направленным на воздушный поток.

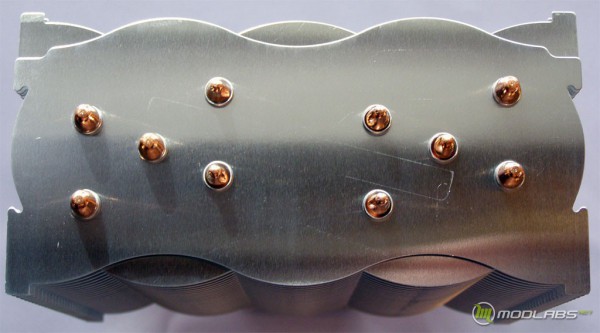

Сверху тепловые трубки ничем не прикрыти и не защищены - видимо, это обусловлено экономией.

Довольно толстое алюминиевое основание в значительной степени не участвует в теплоотводе; главной же его целью все же является обеспечивание надежной опоры для крепления, и удерживание и без того хрупких тепловых трубок вместе - их соединение организовано с помощью припоя.

0

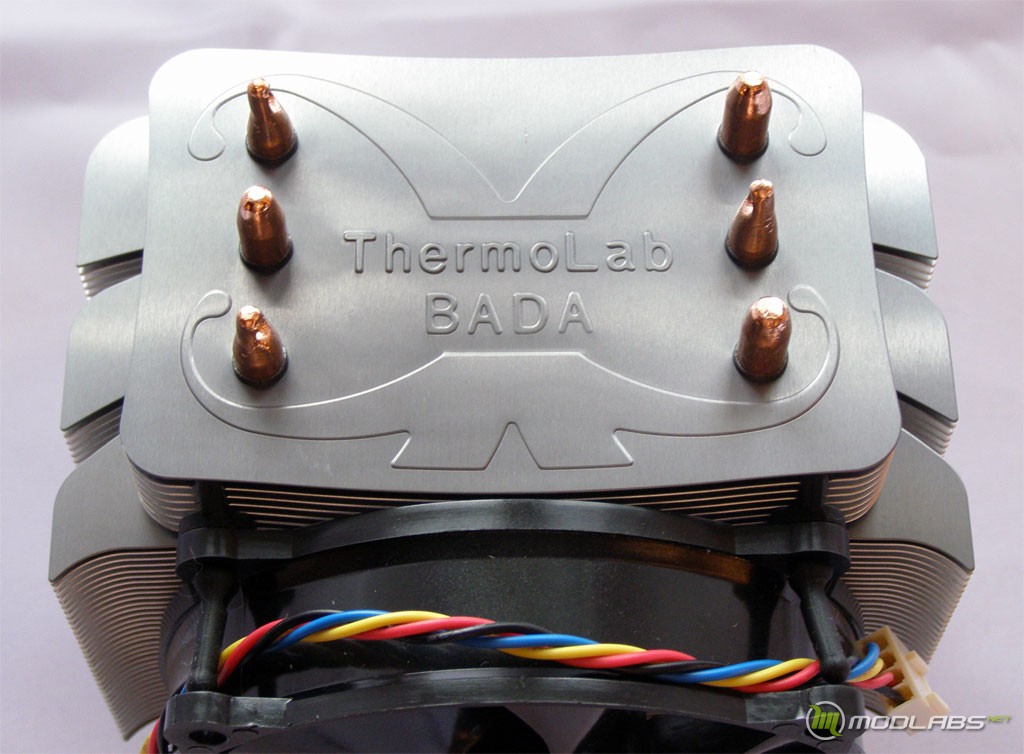

Видимо, чтобы добавить еще немного привлекательности своему продукту, компания-производитель сделала штамповку названия и простенького рисунка на верхней и нижней пластинах радиатора.

Вернемся к подробному изучению "заводского" 92 мм вентилятора: толщина у него 25 мм, производства он доселе не встречавшейся нам компании Protechniс, модель MAGIC MGT9212YR-W25. Ничего выдающегося он из себя не представляет. Можно отметить, что максимальная скорость вращения находится на уровне 2800 RPM - тут уже начинаешь понимать зачем резиновые крепления, потому что на таких "оборотах" создается солидная вибрация, которая может как нарушить работу системы, так и издавать шум.

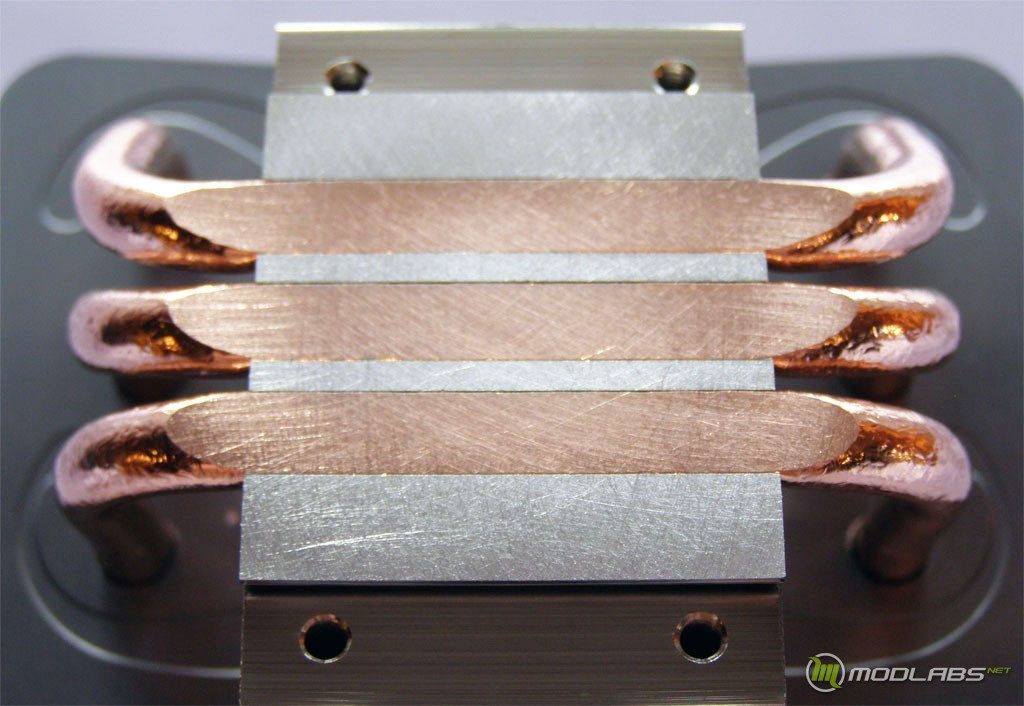

Но не только замысловатая форма ребер должна выделить этот кулер среди серой массы других: кроме этого, в нем используется уже довольно распространенная технология прямого контакта тепловых трубок. Нужно отметить, что в данной модели она реализована довольно качественно, трубки сточены по большой площади вместе с подложкой, благодаря чему нет больших «борозд» между ними и алюминиевым основание, что в свою очередь обеспечивает хороший и равномерный контакт с крышкой процессора.



Если приблизить основание, то все же можно найти небольшой минус - шлифовка дна до зеркального блеска отсутствует как класс: оно ровное но в тоже время  не обладает эстетичностью, такое чувство, что в последний момент схода продукта с конвейера его вручную выравнивали наждачной бумагой - именно такие следы остаются после подобных действий.



ThermoLab BARAM

Вслед за «морем» к нам в лабораторию попал «воздушный поток», кулер от уже названного производителя, но с немного другой идеологией. Он имеет уже стандартную высоту в 160 мм, не комплектуется вентилятором, о чем заботливо предупреждается на коробке, и совместим также со всеми современными платформами.



- Инструкция по установке;

- Тюбик с термопастой;

- 4 скобы для крепления вентиляторов;

- 5 "барашков";

- 5 винтиков;

- 5 винтиков для прикручивание крепления;

- 5 резиновых шайб;

- 1 прижимная пластина;

- 4  "лапки";

Перед нами уже не бюджетная модель, а одна из самых современных и технологичных в арсенале ThermoLab, поэтому остановимся подробнее на каждой из технологий, используемых в BARAM.

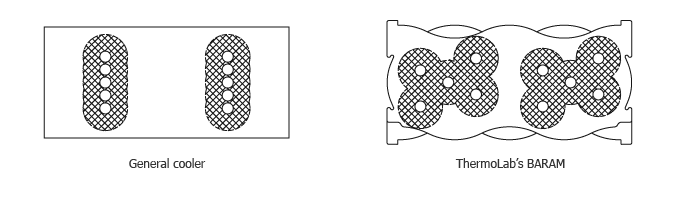

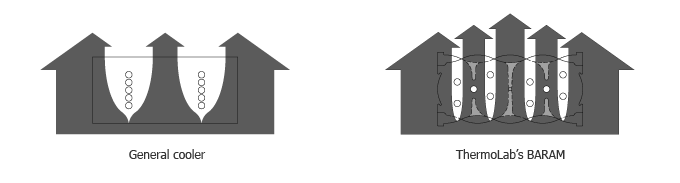

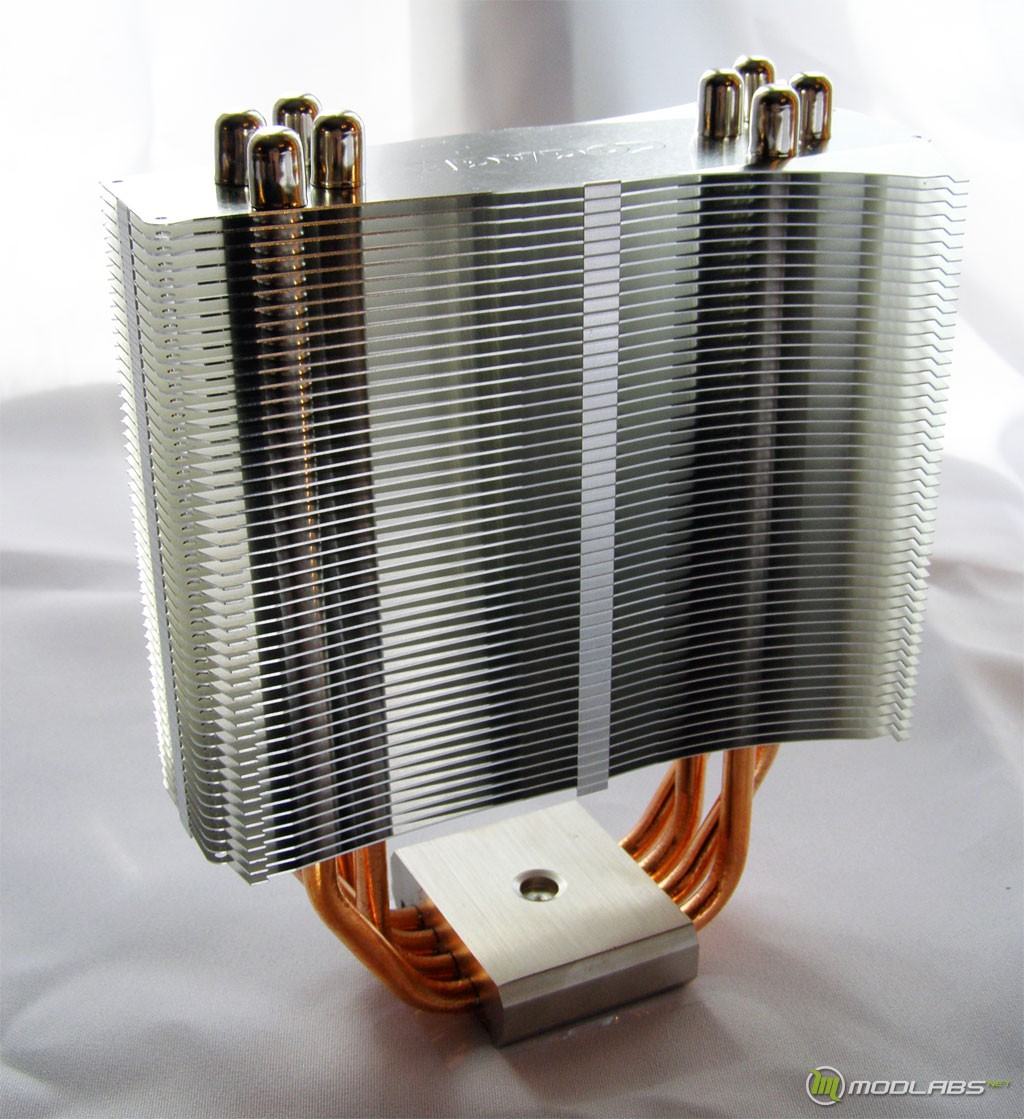

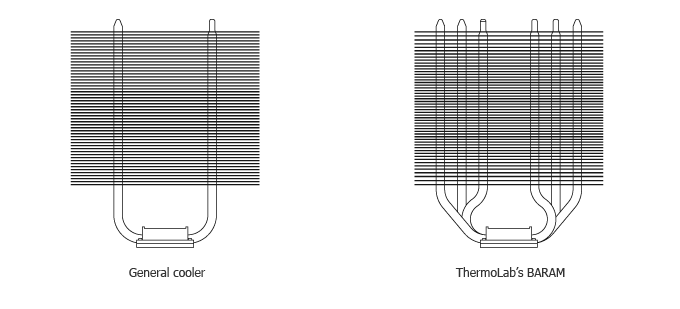

Пять шестимиллиметровых тепловых трубок, на которые нанизаны 56 алюминиевых ребер. В данном случае показано сравнение с обычным кулером, где тепловые трубки расположены в ряд, тогда как у "корейца" они изогнуты и позволяют более быстро перенести тепло на ребра.





На этой иллюстрации уже специфическое расположение ребер позволяет воздушному потоку более эффективно проходить сквозь всю конструкцию куллера.

Странно, но в данной СО ThermoLab решил отойти от технологии прямого контакта и заключил тепловые трубки в "бутерброд " между дух алюминиевых пластин.

Как видите, это довольно положительно сказалось на качестве обработки основания.

Теперь в нем без труда можно рассмотреть свое отражение: можно ставить твердую 5+.





Как видно на приведеннных выше фото, расположение тепловых трубок играет очень и очень важную роль в кулеростроении: вот так просто немного изменив их расположение в теле кулера можно заставить их работать намного эффективнее.

А на этом фото отчетливо виден припой, с помощью которого скреплена вся конструкция.

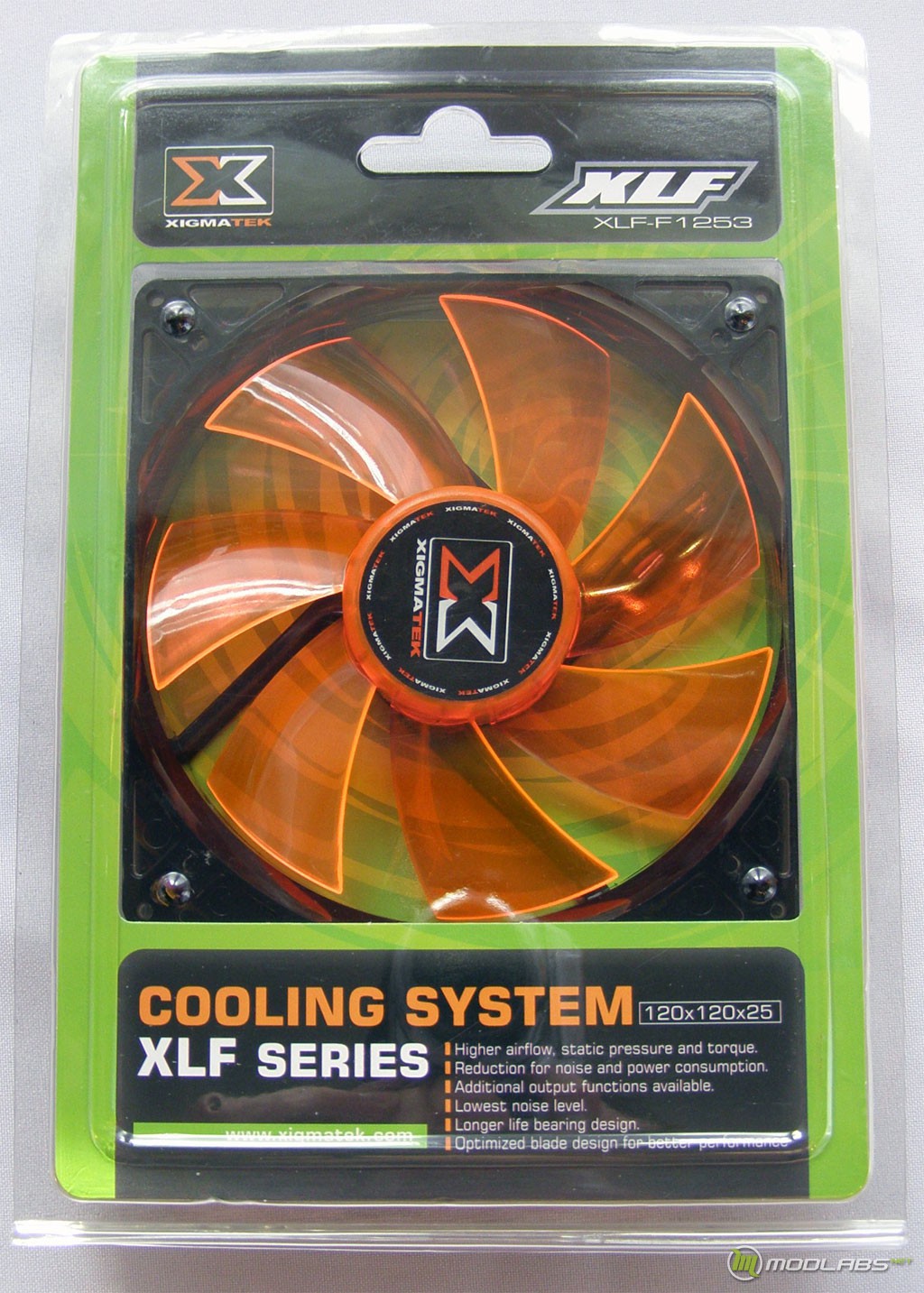

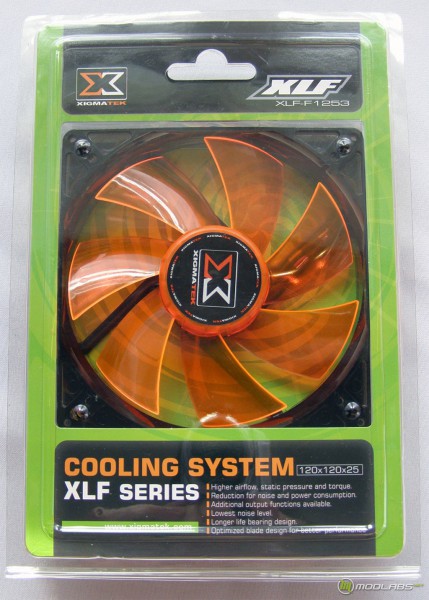

Так как вентилятора в поставке нет, было решено использовать имеющийся под рукой Xigmatek XLF 1253, типоразмера 120х120х25 мм, работающий на скорости в 1500 RPM и создающий воздушное давление в 61 CFM.





Вот так выглядит готовая к установке система охлаждения:

COGAGE True Spirit

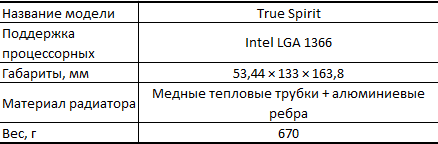

COGAGE - достаточное молодое имя на рынке воздушного охлаждения, основалась эта компания в июле 2009 года как бюджетное подразделение Thermalright. Менее чем за год работы инженерам данной компании удалось спроектировать три разноплановых продукта и довольно широко распространить их на разных рынках, о чем и свидетельствует присутствие данного кулера в продаже в Украине. Насколько продуктивными оказались их старания, нам предстоит узнать уже очень скоро.



Упакован "Дух" в коробку средних габаритов, на лицевой стороне которой ничего интересного нет, а вот на обратной имеется описание ключевых характеристик и перечень наград от различных именитых ресурсов.

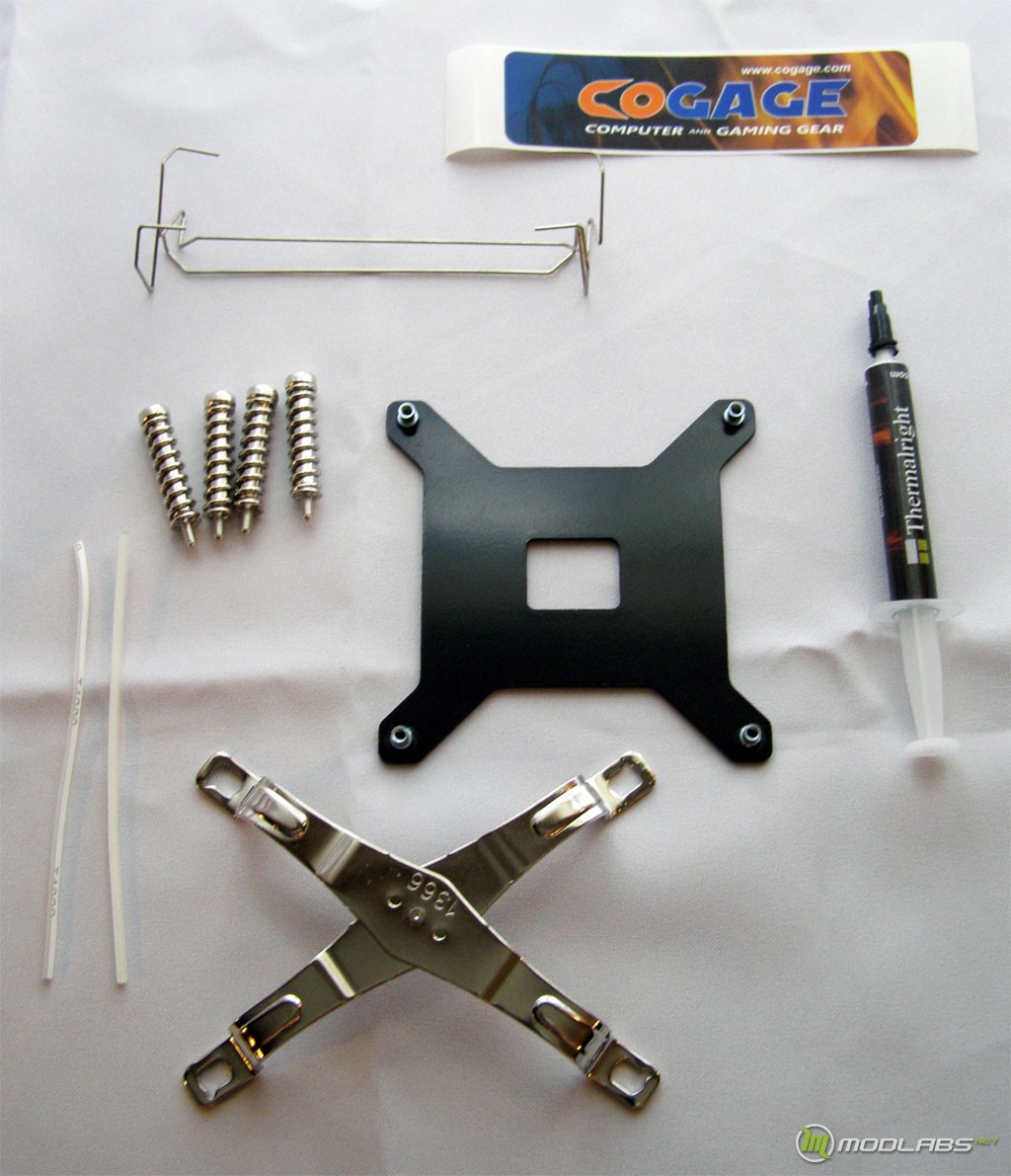

Комплект поставки таков:

- Прижимная пластина

- Крепление

- Наклейка

- Тюбик с термопастой Thermalright Chill Factor

- две антивибрационные подкладки

- две скобы для крепления вентилятора

Как видите, производитель решил сберечь пару центов, и обеспечить усиленную циркуляцию воздуха уже не удастся, что крайне жаль, учитывая наличие на самом Spirite отверстия для еще двух скоб.

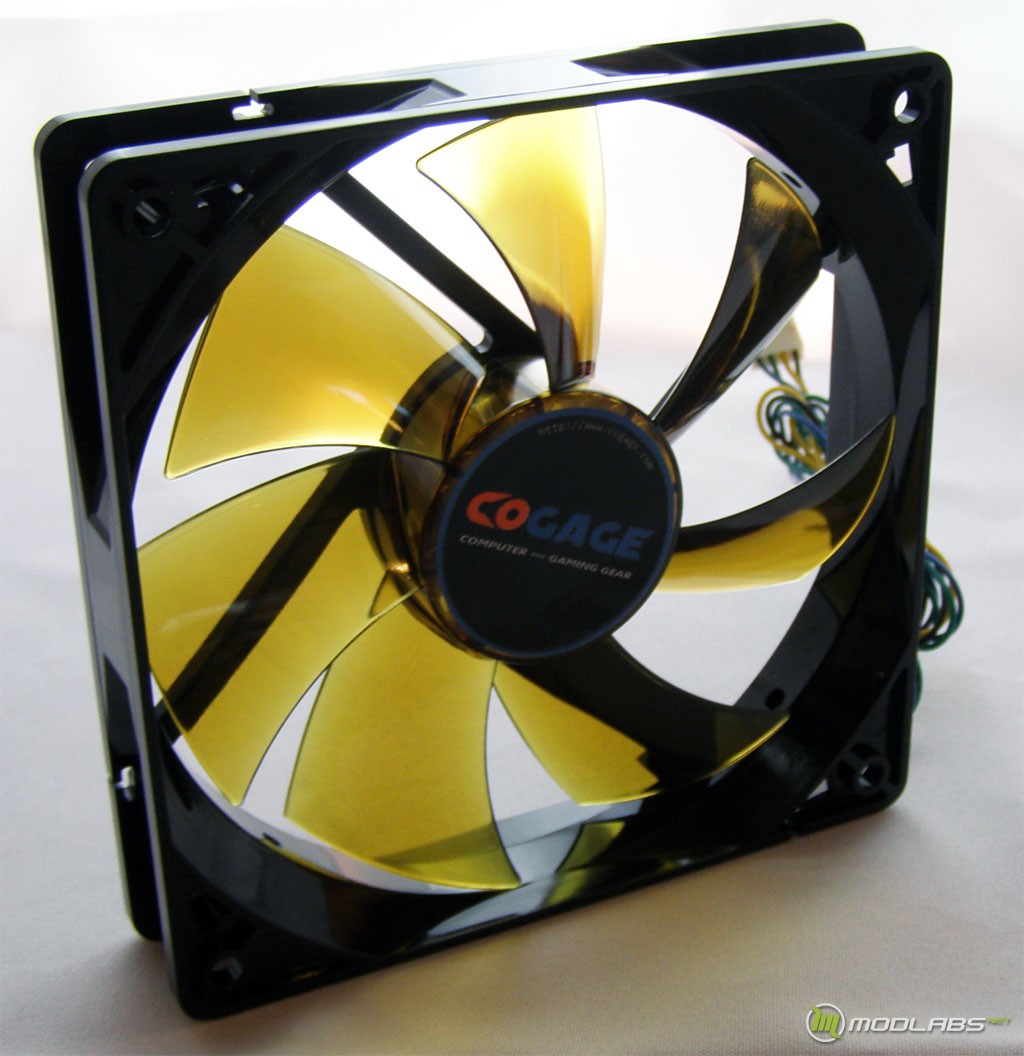

Комплектный вентилятор с наклейкой COGAGE и маркировкой CGG-1212PSL может работать на скорости 1000-1800 RPM, под напряжением 12В и током 0,21А.

С первого взгляда видно, что перед нами система охлаждения, имеющая сходство с продукцией Thermalright, разве что отсутствует уже привычное никелирование. А если его нанести, то запросто можно будет узнать Thermalright Ultra-120 eXtreme, что само по себе снимает практически все вопросы о качестве изготовления. Больше, по сути, и сказать-то нечего: четыре 6 мм тепловых трубки, нанизанные на 48 ребер.

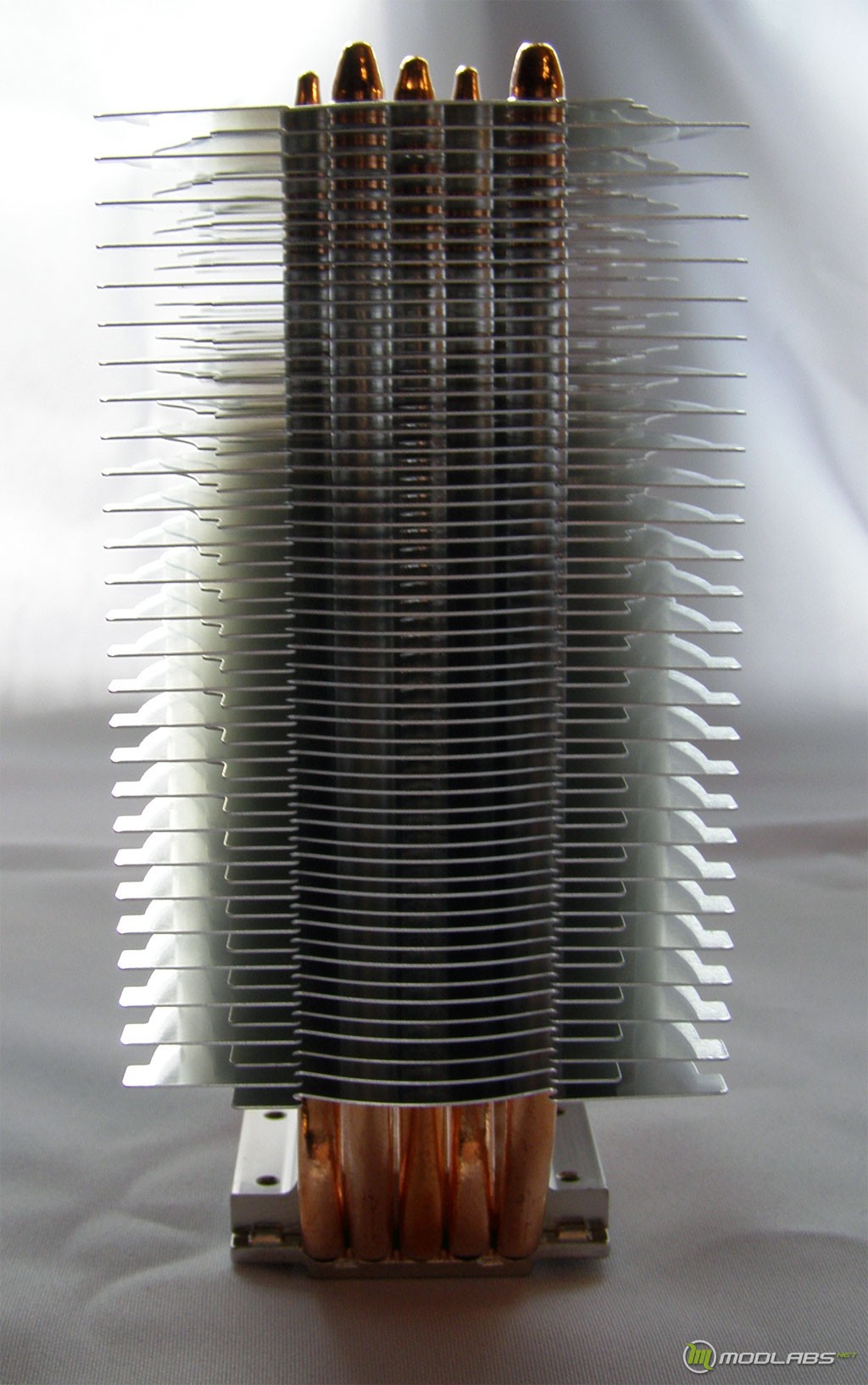

Если посмотреть на суперкулер в фас, то видно, что воздушный поток направлен с помощью загнутых ребер.

Концы тепловых трубок закрыты колпачками - маленькая радость взамен никелирования. :)

Уже по доброй традиции, как и у всех наших сегодняшних героев, ТТ закреплены в основании с помощью припоя.

Основание гладкое и ровное, зеркального блеска нет, но и следов от фрезы тоже, поэтому нареканий оно не вызывает.

Скобы для крепление вентилятора достаточно тугие: одевать и снимать его не просто.



Thermalright AXP-140

Рассмотрев "бюджетный" вариант от COGAGE, перейдем к детищу материнской компании Thermalright, а именно AXP-140.

Комплект минималистичный, в него входит:

- Наклейка;

- Инструкция по установке;

- Прижимная пластина;

- Ключ;

- Тюбик с термопастой Thermalright Chill Factor;

- Скобки для крепления кулера;

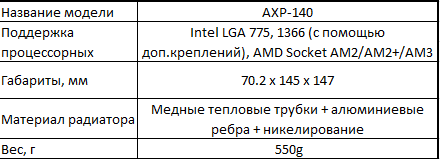

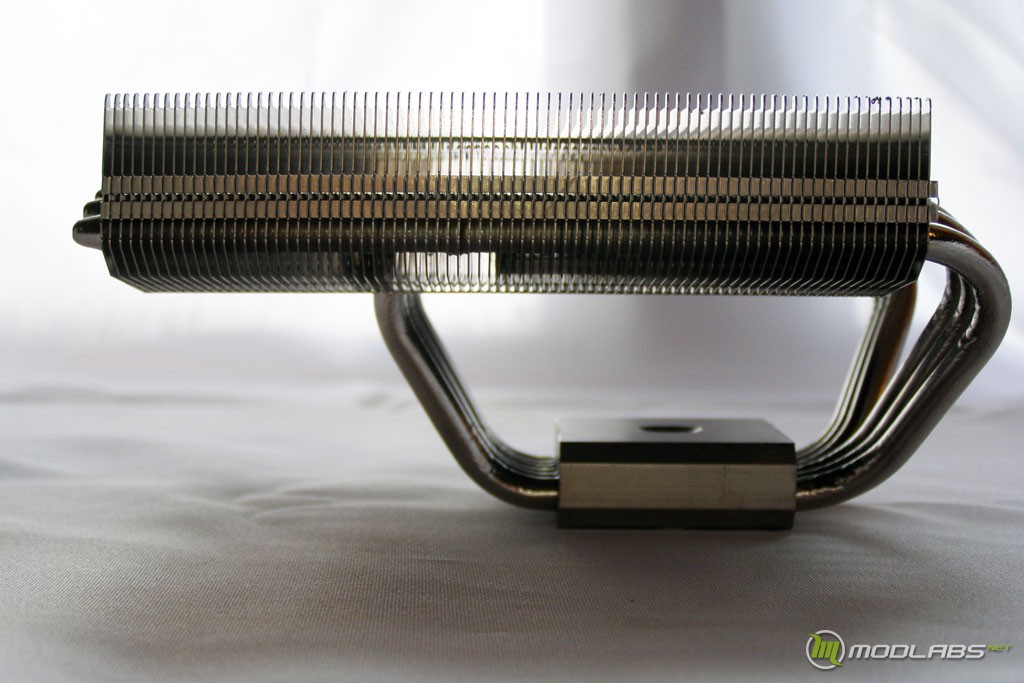

Если смотреть на предшествующих "конкурсантов" то АХР-140 выделяется среди них кардинально, так как данная СО выполнена немного в другом форм-факторе, с горизонтальным расположением вентилятора, и рассчитан он больше на компактные системные блоки НТРС, ну и в обычные АТХ его никто не запрещает устанавливать. В его комплект поставки не входит вентилятор, что намекает на ориентацию производителя использовать его как пассивное решение, а если учесть, что на его 6 тепловых трубок нанизано почти 70 ребер, и общий вес системы достигает 900 грамм.

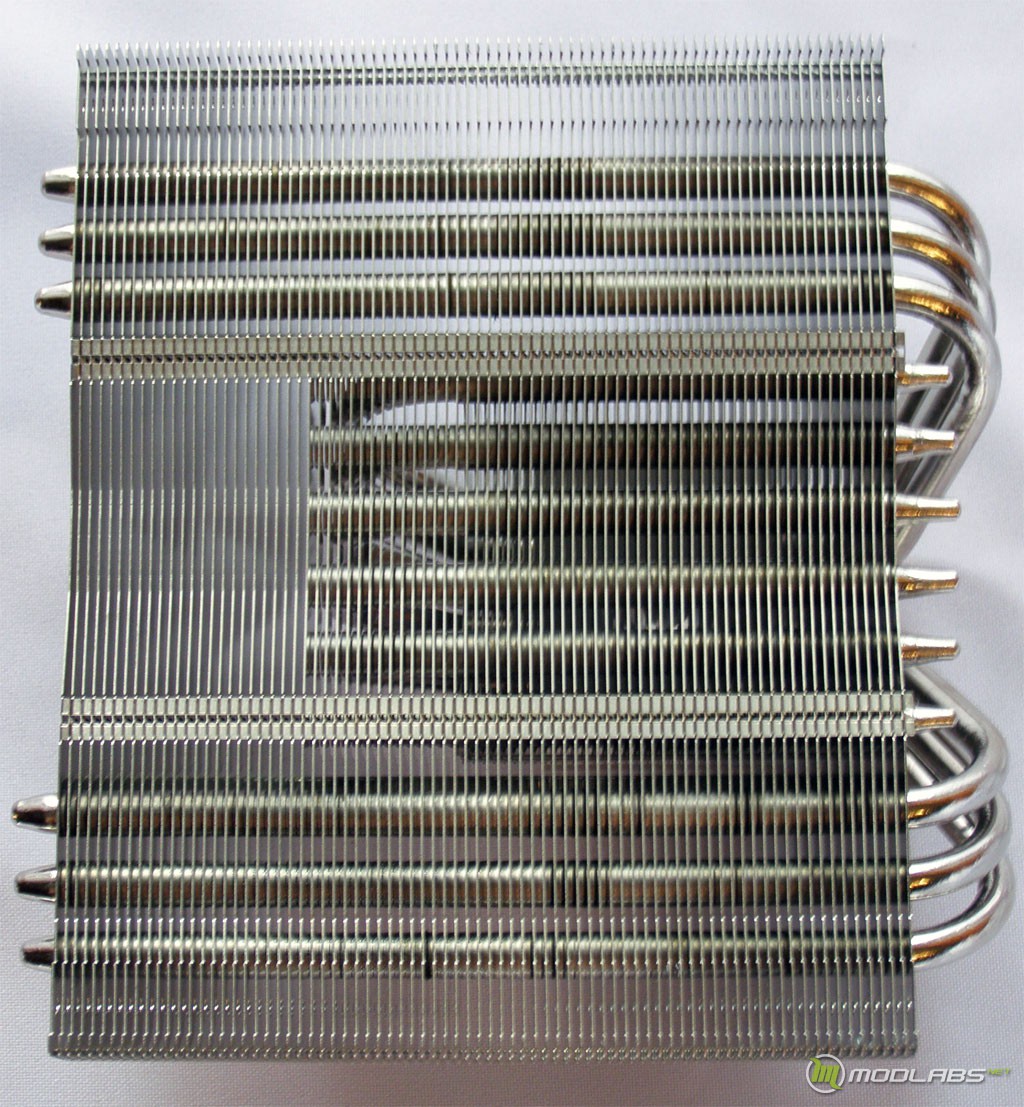

Благодаря полному никелированию всех поверхностей выглядит кулер дорого. Все 6 тепловых трубок проходят сквозь

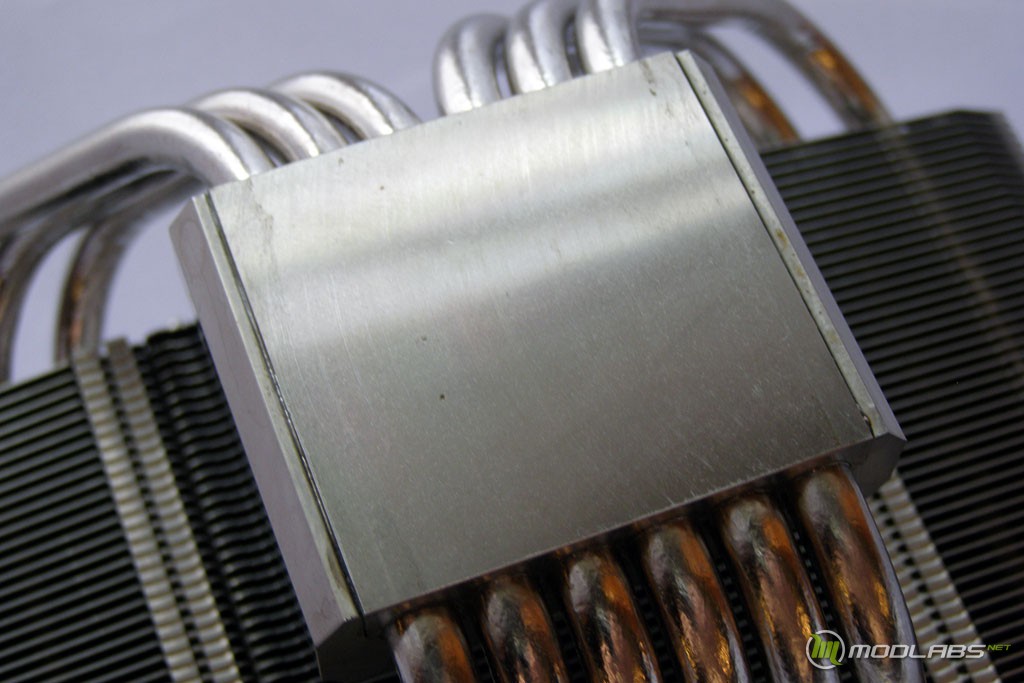

Никелированное основание ровное, но на нем немного видны следы фрезы; они настолько незаметны, что вряд ли это как-то серьезно скажется на эффективности.

В высококачественных кулерах никуда без припоя:

Стоит отметить, что АХР-140 поддерживает установку вентиляторов типоразмеров 120 мм и 140 мм; кроме того, любой из этих формфакторов будет прекрасно обдувать околосокетное пространство, что является несомненным плюсом.

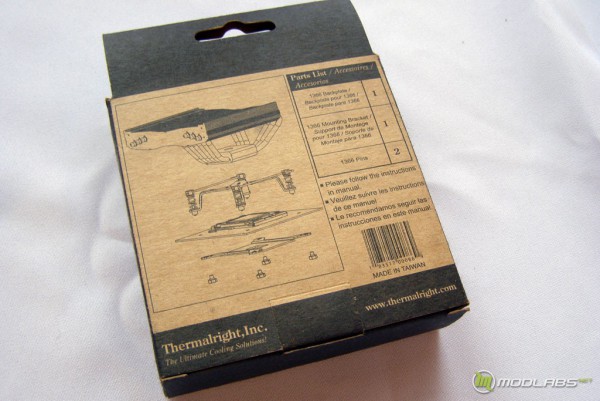

Так как изначально кулер не поддерживает платформу LGA 1366, нам пришлось использовать дополнительное крепление:

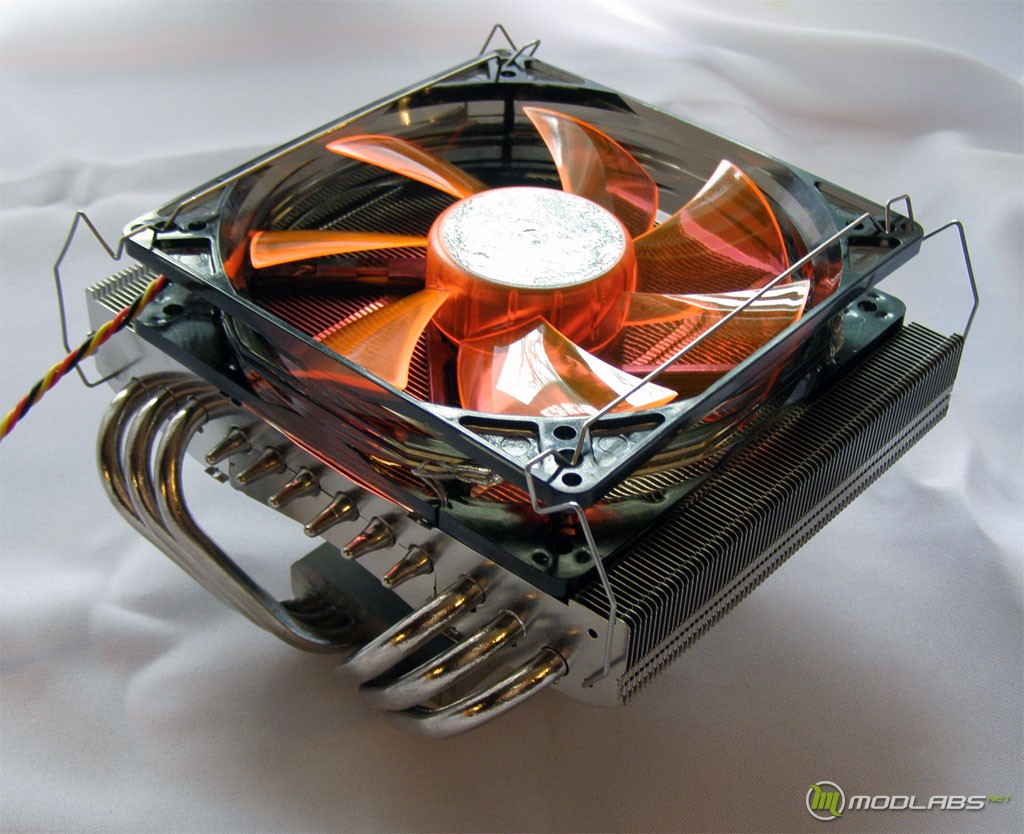

Общий вид готовой СО:

Режим тестирования и методика:

Эффективность систем охлаждение проверялась на открытом стенде, в комнате поддерживалась температура 24 С.

Конфигурация тестовой системы такова:

Процессор: Core i7 920 (D0) - в режиме 4ГГц (1,376В)

Материнская плата: MSI Eclipse SLI (Intel X58)

Видеоадаптер: GeForce 7600GT

Оперативная память: DDR3 OCZ Platinum LV 1600 МГц (7-7-7-18)

Жесткий диск: Seagate 80 Гб

Блок питания: Thermaltake Toughpower 600W



Все тесты были выполнены под операционной системой Windows 7. Программное обеспечение, которое использовалось для тестирования и мониторинга, это:

• Riva Tuner

• CPU-Z 1.54

• Everest Ultimate
• Real Temp

• LinX 0.6.4 - использовался 5-ти кратный проход с максимально возможным количеством оперативной памяти.

После каждого теста система 20 минут остывала и снимались показания простоя, в качестве основной бралась температура самого горячего ядра.

Итоговый скриншот выглядит так:

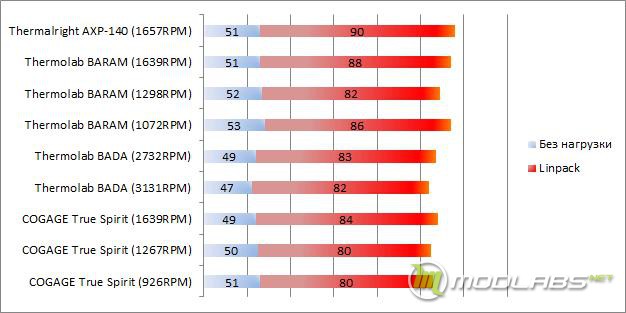

Результаты тестирования:

Как мы видим, 4 ядра на четырех гигагерцах - очень непростое испытание для сегодняшних систем воздушного охлаждения. Изначально более "слабый" и имеющий направленность на компактные системы Thermalright AXP-140 не смог выдержать испытания боем и допустил превышение итоговой температуры выше 100С, но все же тест был пройден, результат можно засчитать и с уверенностью сказать, что была бы частота ниже (3,6 ГГц), данная СО справилась бы с ней без проблем, а такого разгона с головой хватит для заядлых любителей и компактности, и производительности.

Перейдя к ThermoLab BADA, можно похвалить компанию производитель за достойное воплощение "низкорослого" суперкулера, несмотря на заведомо меньшую площадь рассеивания, СО успешно справилась с работой в двух режимах - на максимальных и средних оборотах - оба эти режима нельзя назвать тихими, но и перекрикивать всю систему кулер также не будет. Если же уменьшить скорость вращения до минимальной, тогда температура превышает допустимый предел, поэтому мы не можем засчитать этот результат.

Ну а теперь - безоговорочные лидеры. Начнем с модели, занявшей второе место - COGAGE True Spirit. В целом это - хорошо известный кулер от Thermalright с высокой производительность, немного более скудным комплектом поставки и без никелирования. Можно с уверенностью сказать, что в производительности он от этого не потерял, а цена стала намного комфортнее.

И наконец, победитель сегодняшнего тестирования - ThermoLab BARAM, опередивший ближайшего преследователя на 2 градуса. Даже несмотря на то, что данный кулер дороже всех участвующих в нашем тестировании, он может претендовать на звание лидера в данном сегменте суперкулеров.

Администрация сайта ModLabs.net благодарит компанию 1-Инком за предоставленные на тестирование системы охлаждения.

Обсудить данный материал можно в специальной ветке нашего форума.
