Компания Deepcool зарекомендовала себя выпуском недорогих и эффективных систем охлаждения, а с недавних пор разработчики расшили модельный ряд и необслуживаемыми СВО. Из числа множества готовых «водянок» продукцию Deepcool в первую очередь выделила линейка Captain с интересным дизайном помпы. Она отличается наличием прозрачной трубки, по которой можно лицезреть как протекает хладагент. Во-вторых, отметим демократичную стоимость продукции.

Представленная в 2014 году в нескольких вариациях, с радиатором типоразмера 120-, 240- и 360 мм, серия Captain хорошо себя проявила. Однако обновление линейки вместе с устранениями слабых мест не заставило себя ждать. Deepcool Captain получила суффикс EX от слова «Extreme», которая преподносит ряд модификаций: среди них измененный водоблок, новые вентиляторы, улучшенная система крепления, произведена замена шлангов, идущих от помпы к радиатору, на более надежные. Что же, посмотрим, смогло ли повышение квалификации старого-доброго «Капитана» пойти ему на пользу?!

Упаковка и комплектация

Система охлаждения Deepcool Captain 240 EX поставляется в большой картонной упаковке с темной полиграфией. Разработчики таким образом хотели подчеркнуть черный дизайн новинки с яркой красной подсветкой помпы и прозрачной трубки с хладагентом. На лицевой стороне отмечены наименования производителя и модели, подчеркнут статус визуального внешнего вида и отмечены логотипами основные достоинства продукта.

На обратной стороне размещены два удобных перечня с поддерживаемыми актуальными сокетами, и схематичное изображение радиатора и помпы с точными размерами. Это делает примерку новинки очень удобной еще до покупки и позволяет оценить габариты.

На торце упаковки разработчики перечисляют все достоинства Deepcool Captain 240 EX, характеристики вентиляторов Gamer Storm TF120 и помпы-водоблока.

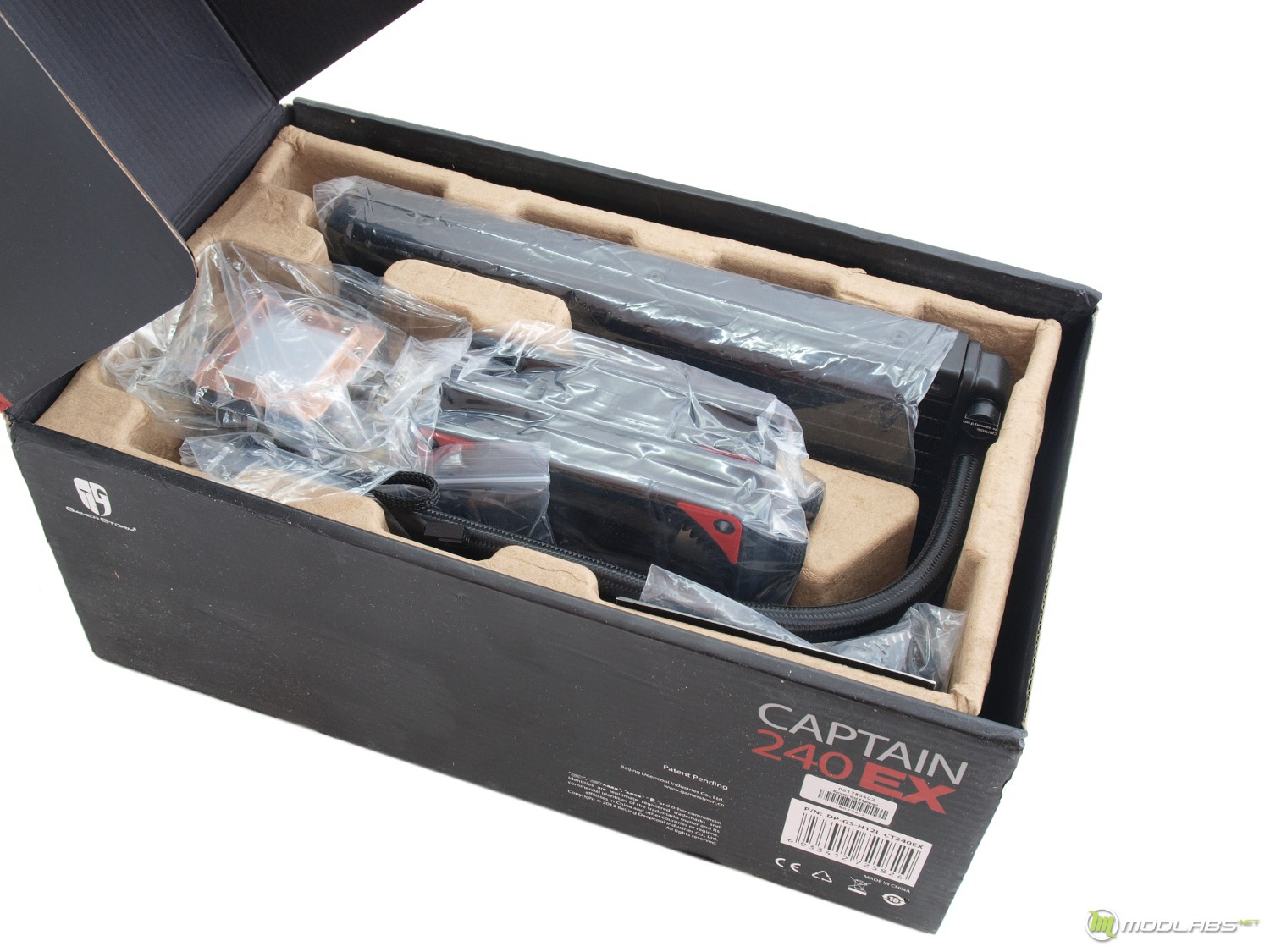

Внутри коробки все комплектующие и элементы разделены перегородками и упакованы в пакетики. Стоит отметить, что комплектация здесь точно не хромает и включает все самое необходимое.

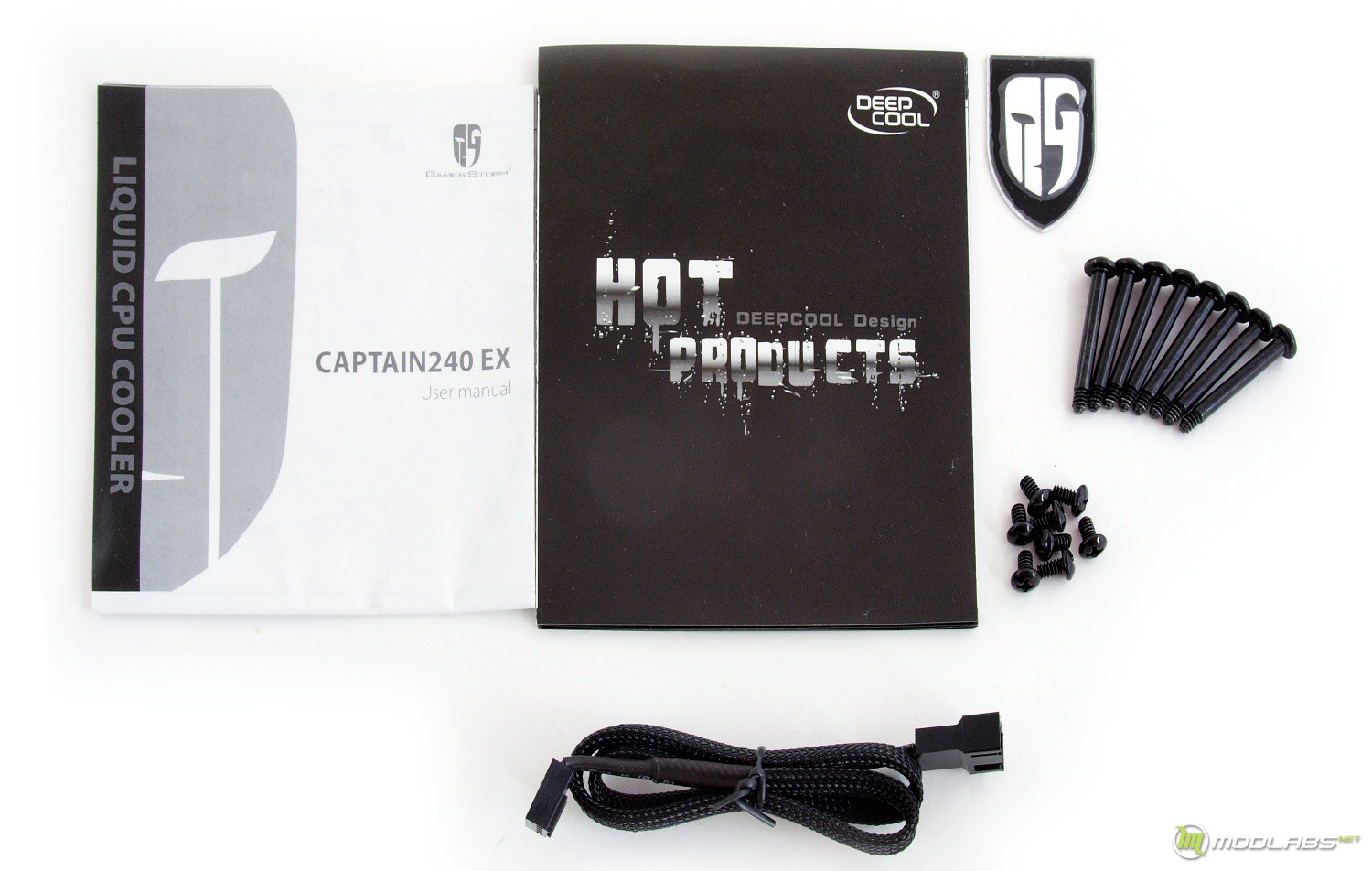

В нее вошли руководство по установке, брошюра с продукцией Deepcool, металлический значок на корпус, винты для крепления радиатора и вентиляторов, удлинитель для провода помпы.

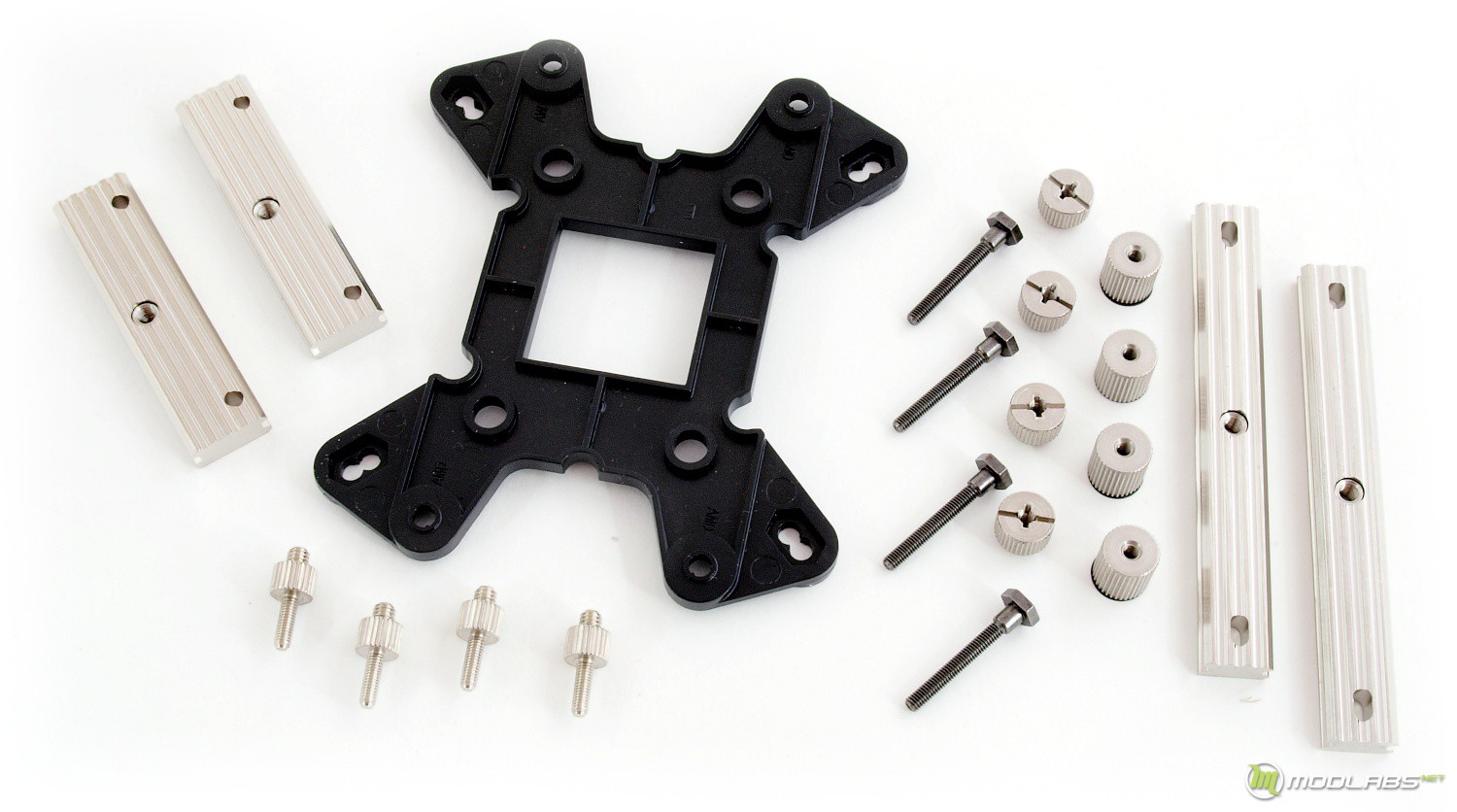

Каждые элементы крепления разложены по своим мешочкам, и подписаны по сокетам AMD и Intel. К замечаниям можно отнести наличие пластиковой опорной пластины, поэтому при установке системы охлаждения не стоит прикладывать чрезмерные усилия.

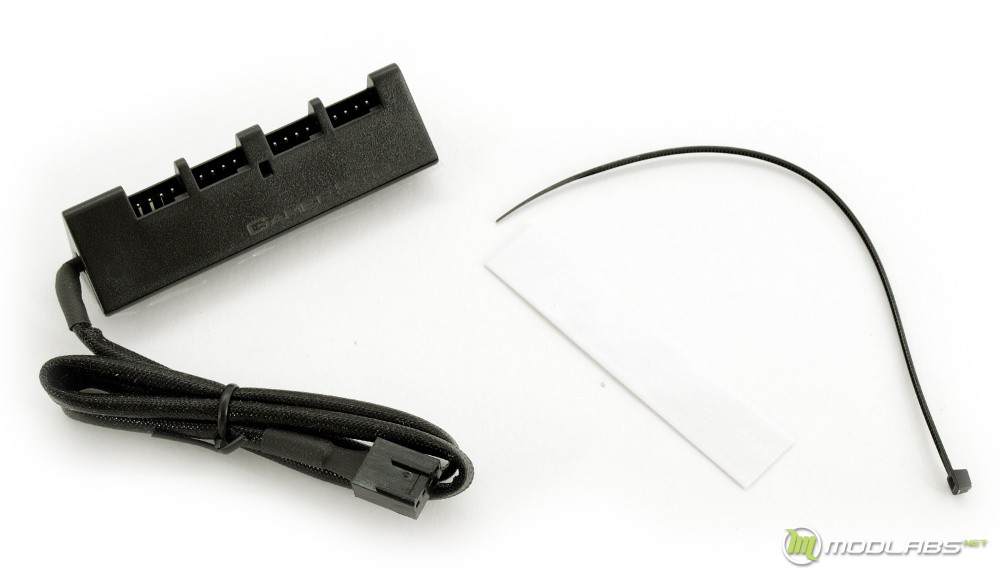

В комплекте поставки можно обнаружить фирменный разветвитель для вентиляторов Deepcool FAN HUB на 4 PWM вентилятора, липкую ленту для крепления внутри корпуса и стяжку, чтобы грамотно спрятать провода.

Внешний вид и дизайн

Система охлаждения Deepcool Captain 240 EX относится к классическим необслуживаемым «водянкам». Это подразумевает стандартную концепцию, в которой помпа и водоблок представляют собой единое целое, и соединены с радиатором с помощью двух шлангов. О каждом элементе AIO-системы охлаждения мы поговорим в отдельности.

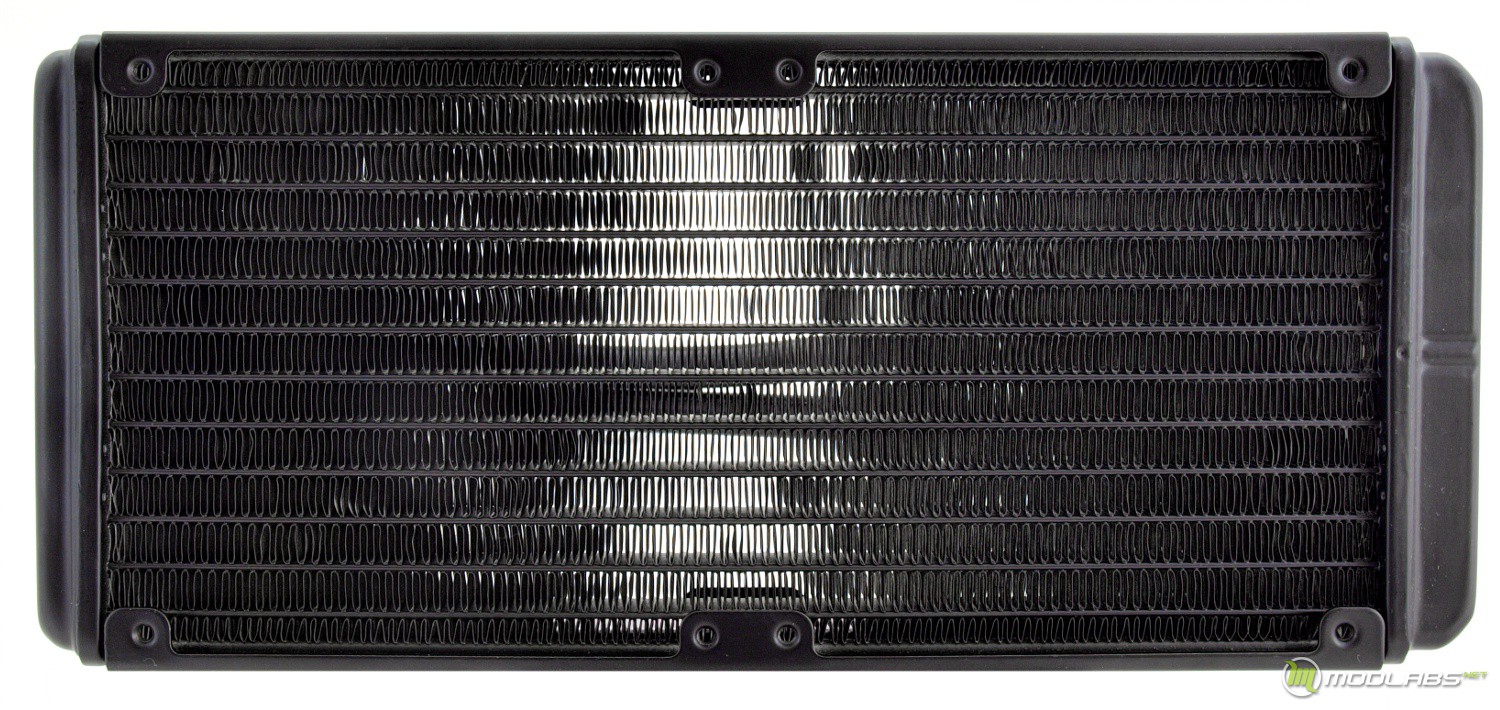

В качестве охладителя на модели с литерой «240» используется двухсекционный радиатор, рассчитанный на установку двух вентиляторов 120 мм. Конструкция позволяет расширить активную часть охлаждения еще парой вертушек, однако, в штатном комплекте они как и дополнительные пары винтов не предусмотрены.

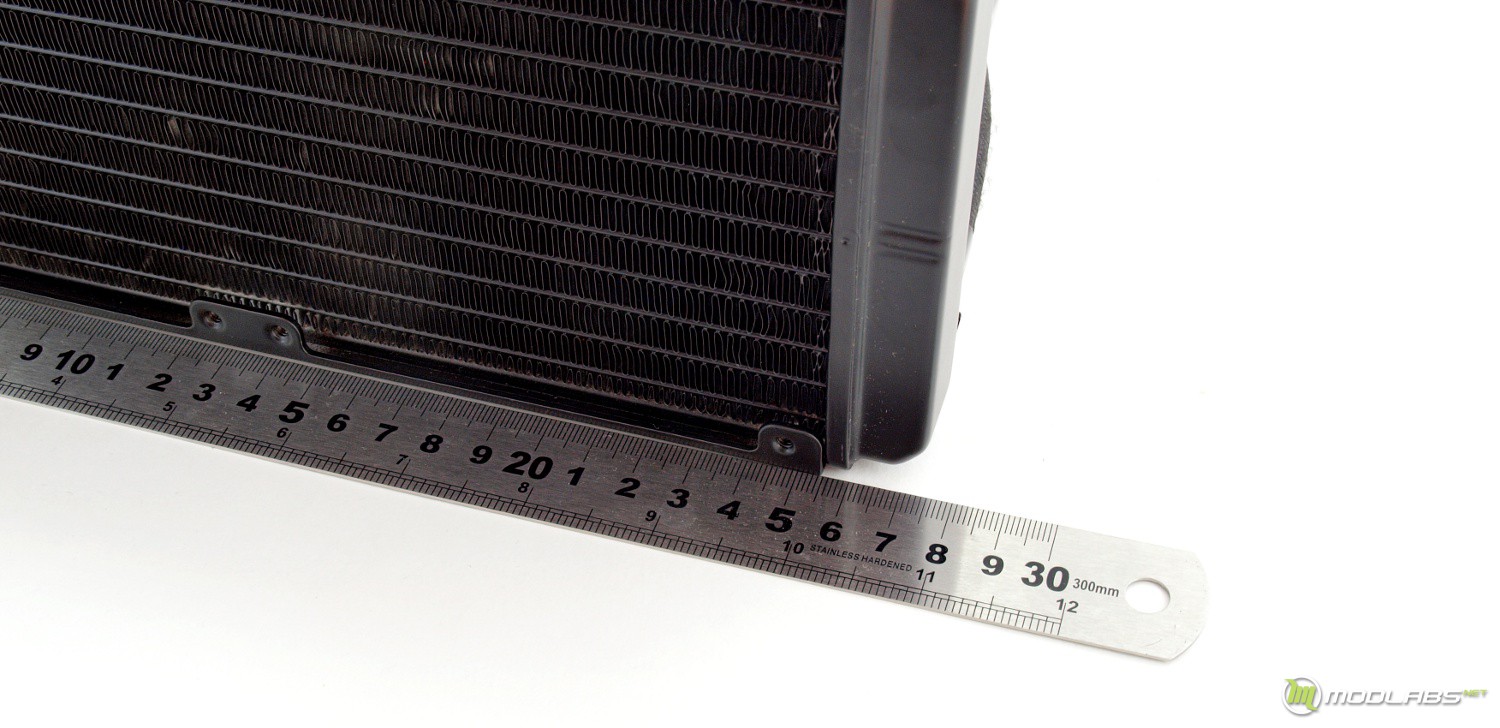

Внешние размеры радиатора составляют 274 х 120 х 27 мм, изготовлен он из алюминия. В основе рабочего тела лежит четырнадцать плоских каналом, между ними впаяна гофрированная лента. Толщина рассеивающей части составляет скромные 18 мм.

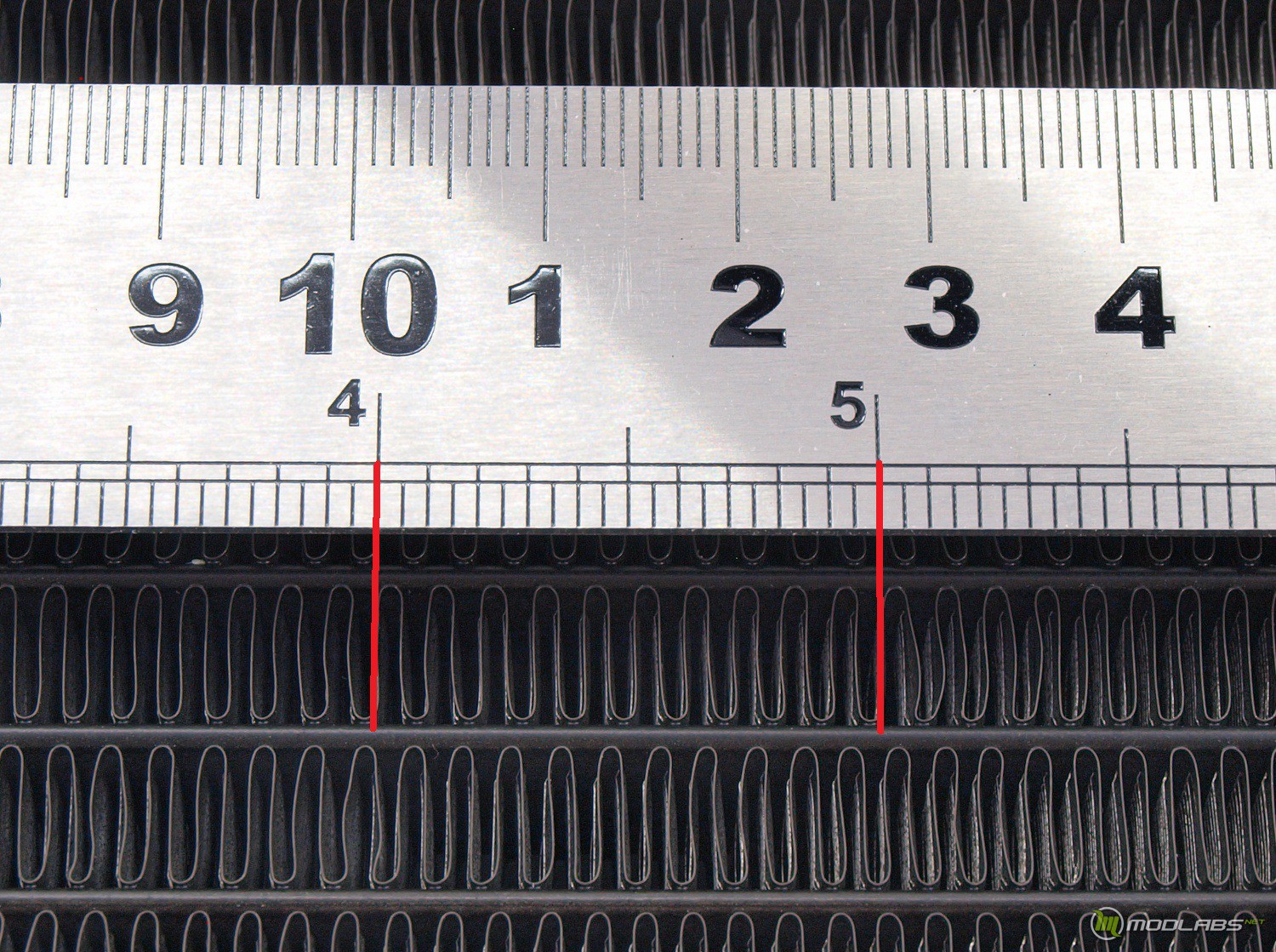

Плотность расположения ребер довольно типична для тонких радиаторов и составляет 19-20 FPI.

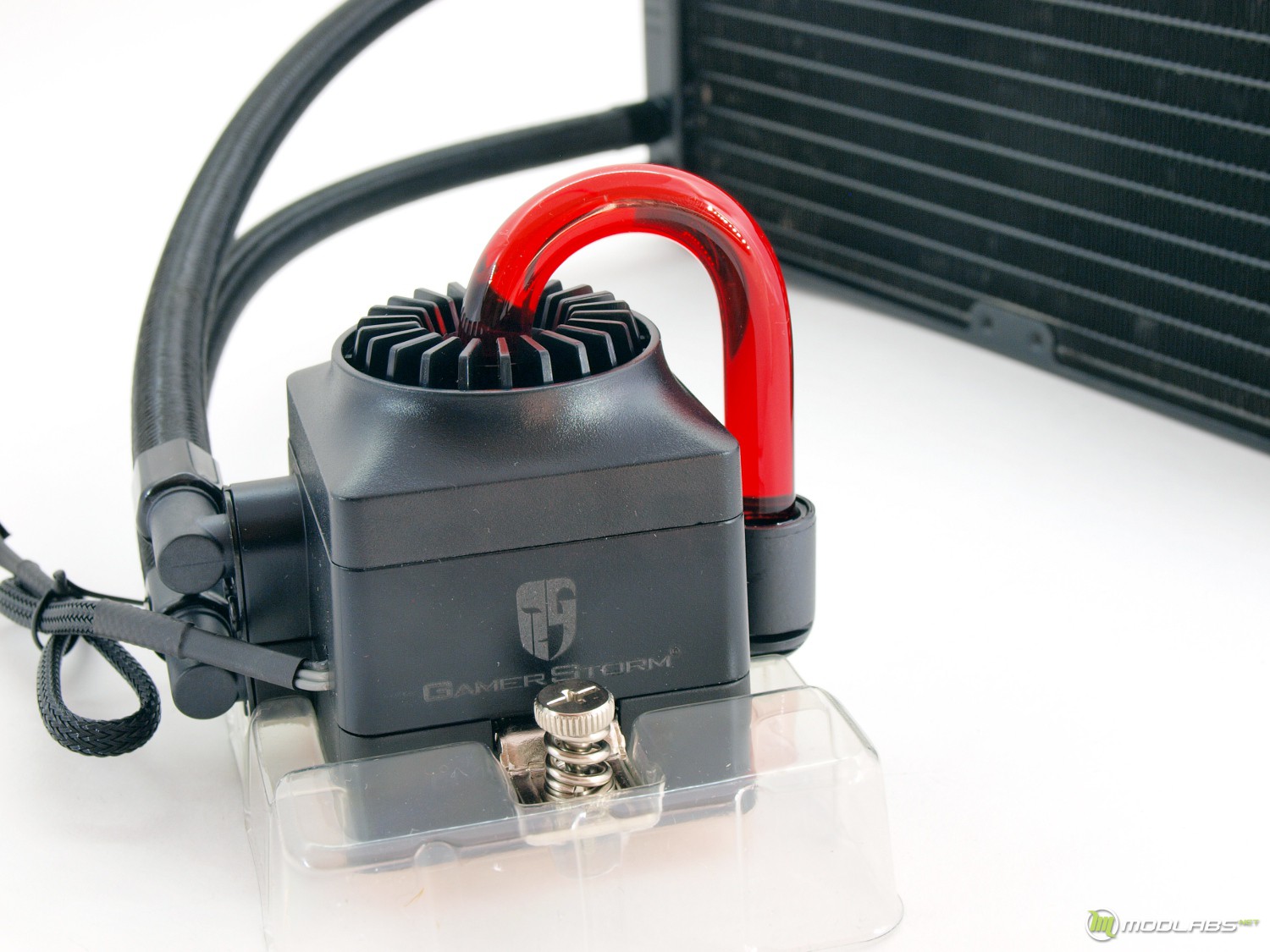

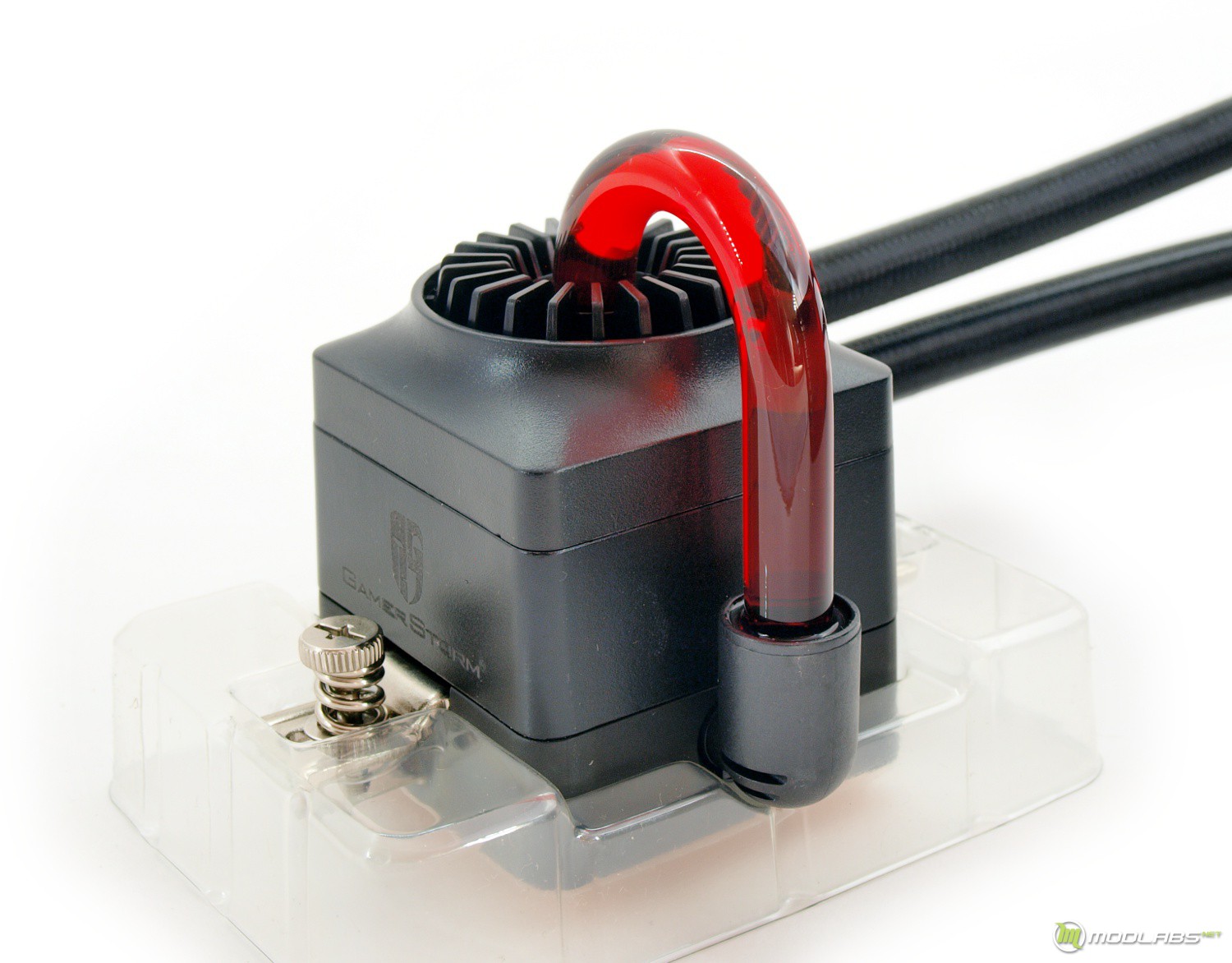

Визитная карточка системы охлаждения Deepcool Captain 240 EX – это дизайн помпы. Она получила почти кубическую форму, из верхней кромки которой выходит трубка и скрывается в боковой части корпуса. По ней протекает хладагент во время работы СВО.

Один из недостатков прошлой модели заключался в пластиковых «ушках» - креплении по углам помпы, к которым крепились металлические рамки. Это было не очень удобно и была вероятность в их поломке. В обновленной серии Extreme их заменили металлическими.

Разработчики не раскрывают всех характеристик помпы. Известно, что используется керамический подшипник с ресурсом 120.000 часов, а заявленная скорость работы составляет 2200 об/мин.

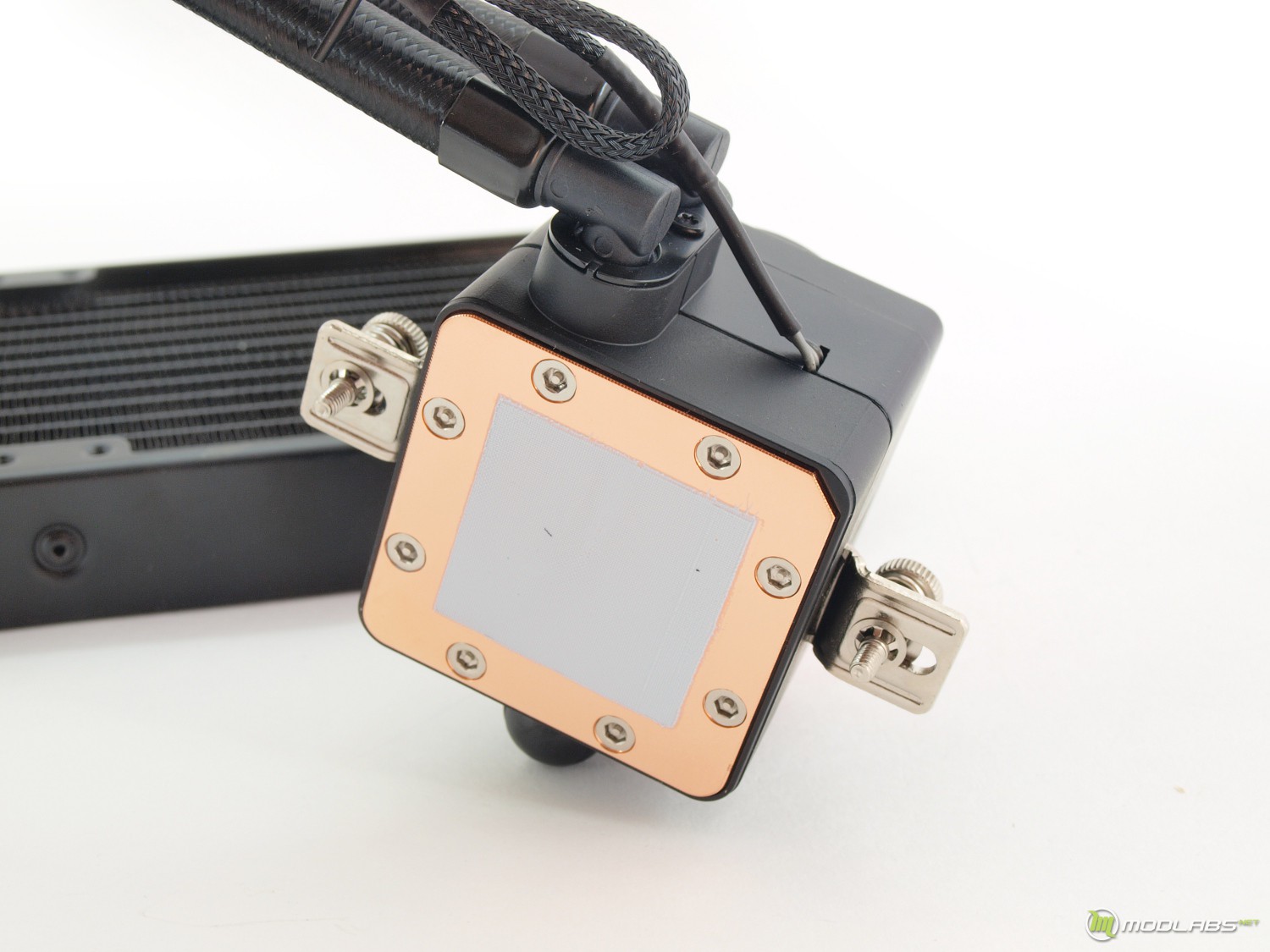

Основание водоблока выполнено полностью из меди, на которой нанесен слой термопасты. По задумке разработчиков это упрощает установку и уберегает пользователя от лишних движений. Тем более «водянка» устанавливается один раз и в комплекте по этой причине отсутствует привычный шприц с пастой.

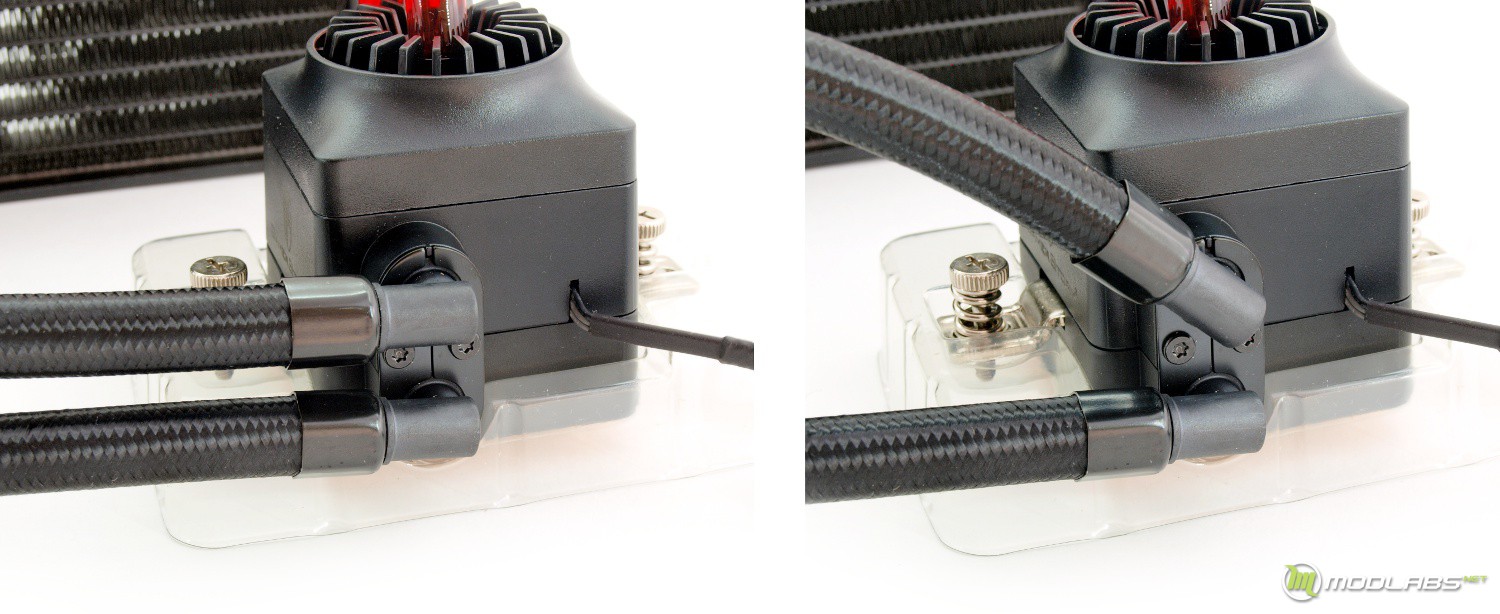

Из положительных моментов помпа оборудована поворотными фитингами. Это позволяет подстроить шланги внутри корпуса и навести порядок.

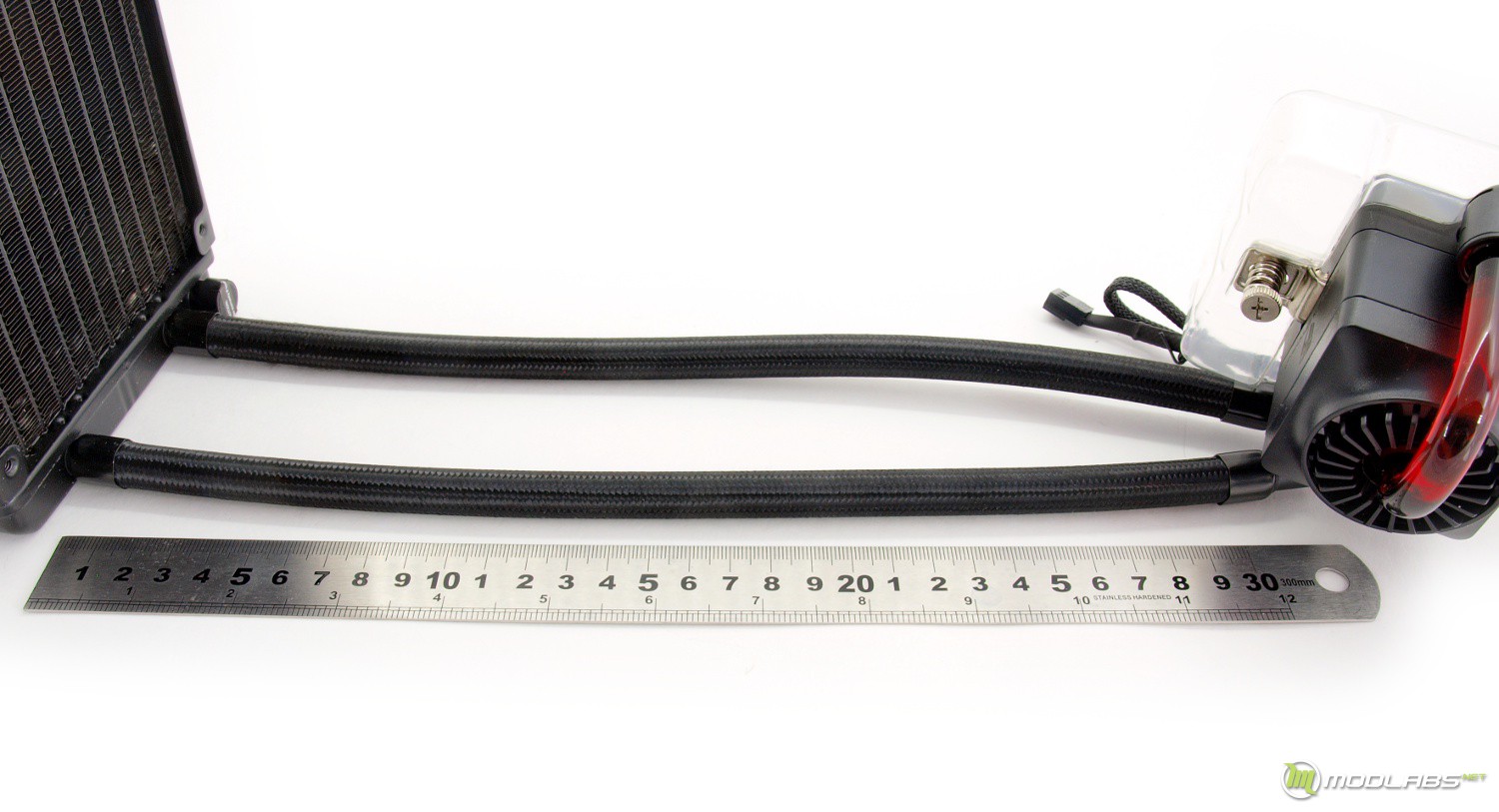

Сами шланги получили резиновую основу с дополнительной матерчатой оплеткой. Общая жесткость значительно выше прошлой модели и отлично справляется с перегибами. Длина шлангов за вычетом металлических колец составляет 290 мм.

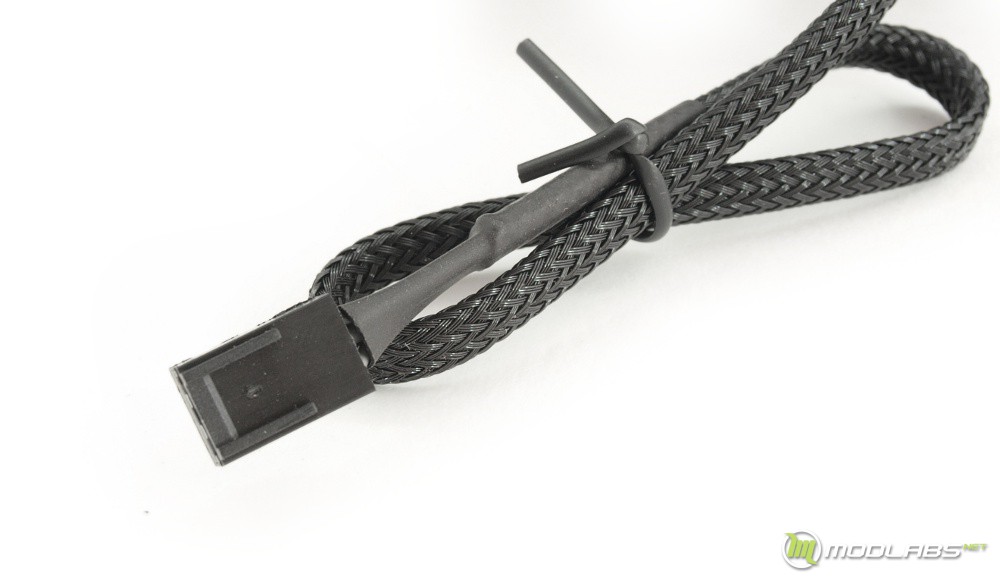

Рядом с поворотными фитингами из помпы выходит кабель с 3pin коннектором. Стоит подчеркнуть, что такая реализация позволяет не только питать помпу, но и снимать и регулировать ее скорость вращения.

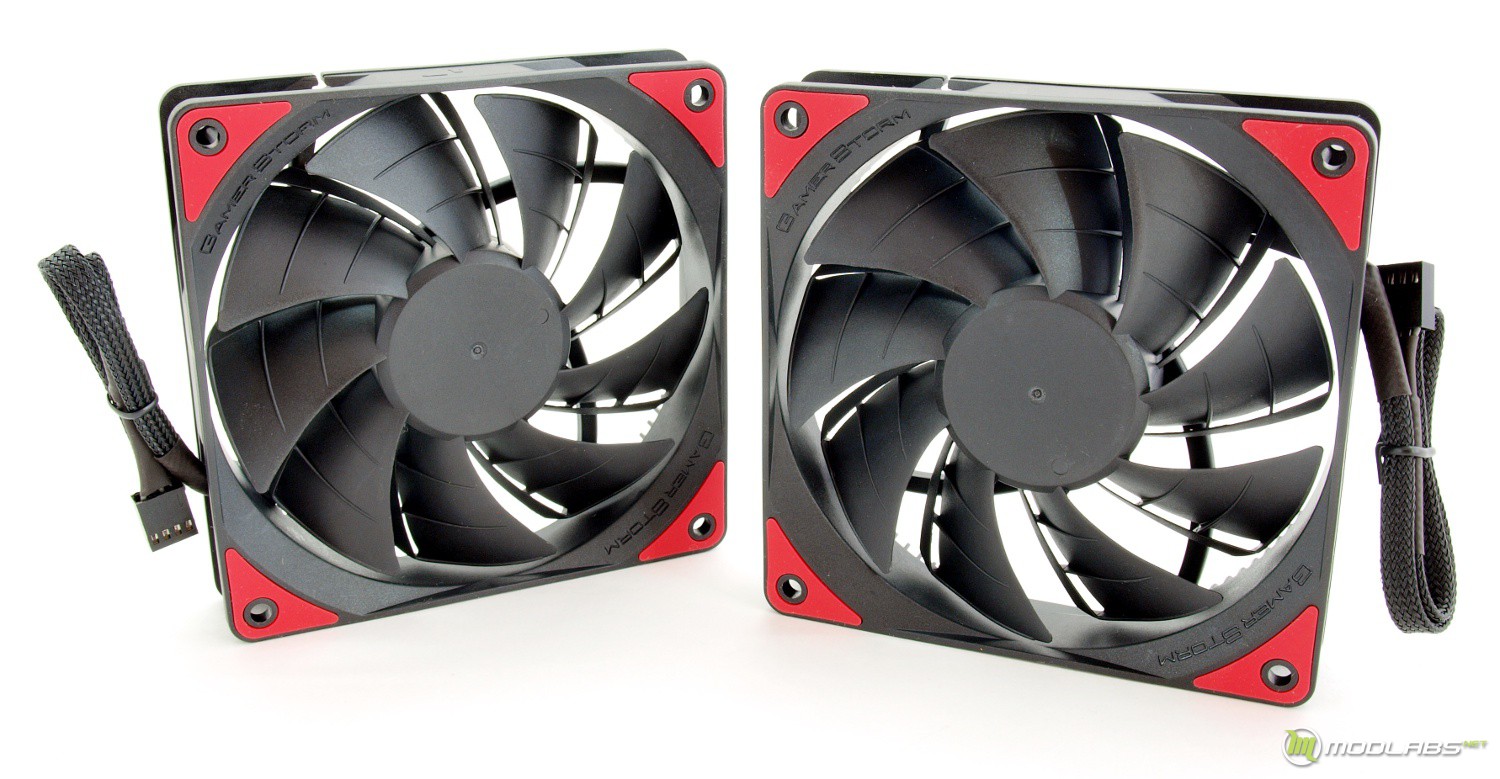

Система охлаждения Deepcool Captain 240 EX получила вентиляторы Gamer Storm TF120. Основное достоинство вертушек ялвяется использование лопастей оригинальной формы, которые способны создавать более мощной воздушное давление при низком уровне шума. Также они могут похвастать гидродинамическим подшипником (FDB) с заявленным сроком службы до 100.000 часов.

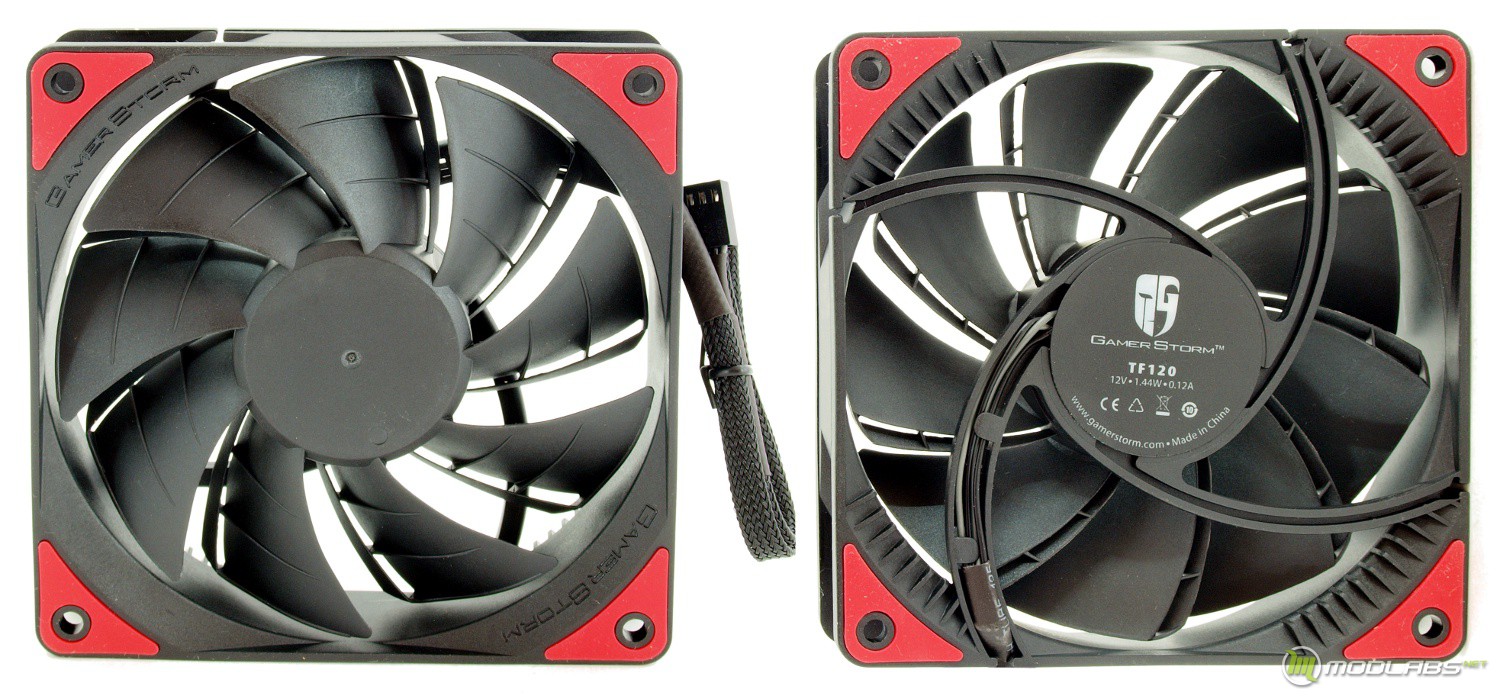

Для снижения вибрации и уровня шума уголки корпуса имеют резиновые вставки. На обратной стороне вентиляторов TF120 есть наклейка с характеристиками. Потребляемый ток составляет 0,12 А при напряжении 12 В, энергопотребление - 1.44 Вт. К достоинствам Gamer Storm TF120 стоит отнести и поддержку ШИМ-регулировки.

Установка

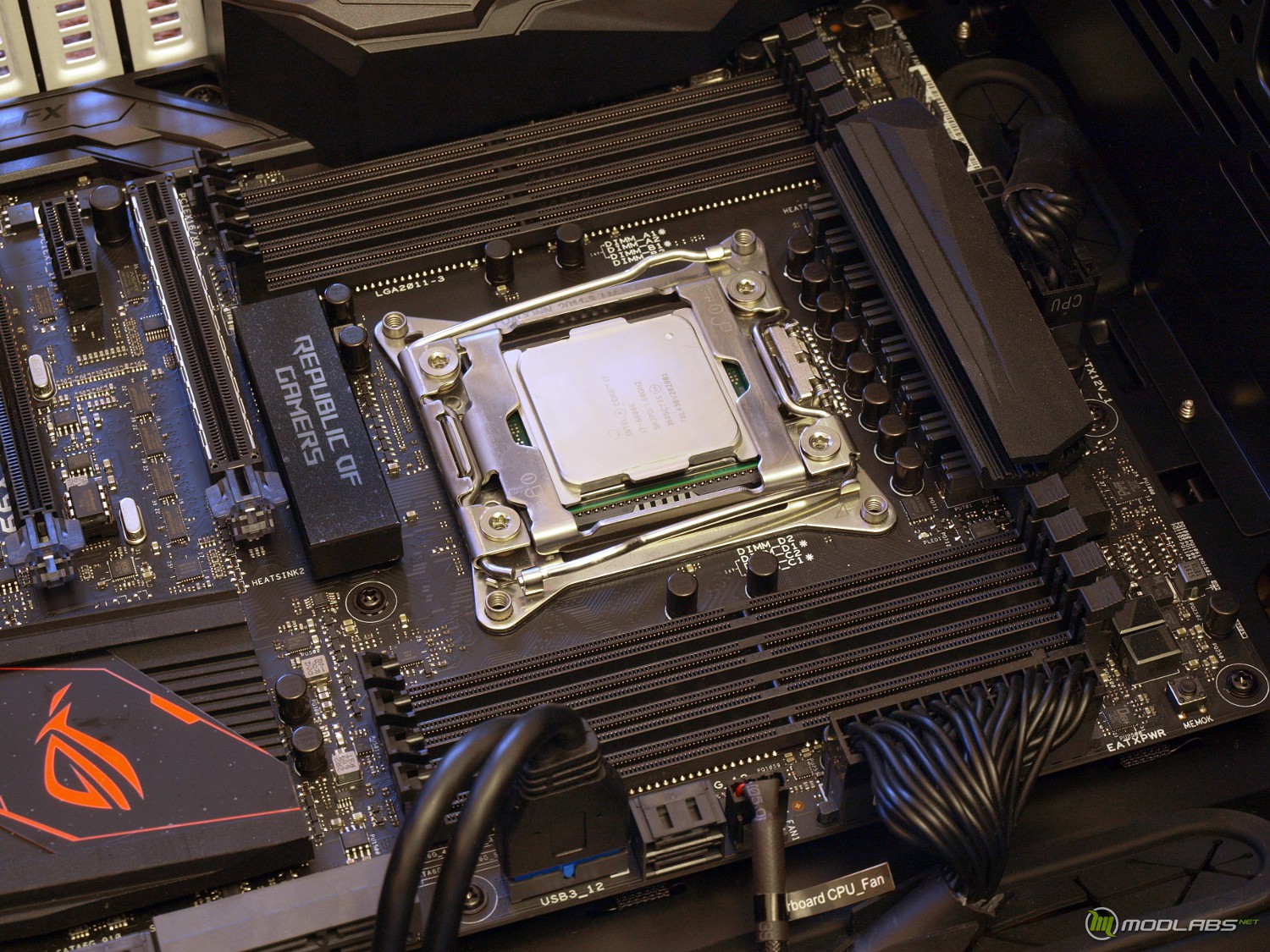

Установка будет проходить на материнской плате ASUS X99 Strix, которая построена на сокете 2011-v3, и центральном процессоре Intel i7-6800K. Стоит подчеркнуть, что монтаж на данную платформу пропускает первый шаг по инструкции для сокетов LGA 115x – крепление опорной пластины.

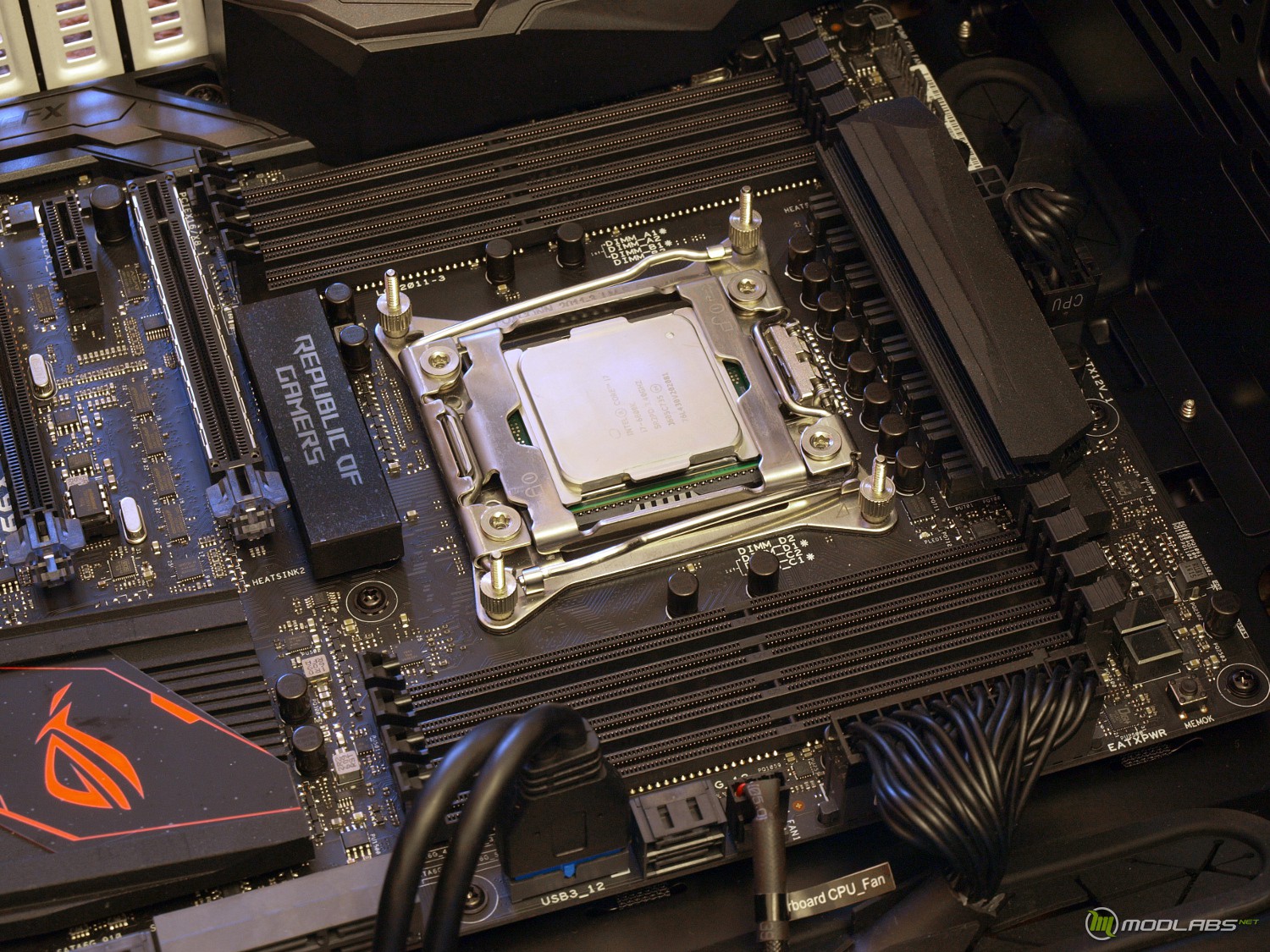

На начальном этапе рассматриваем комплект поставки и берем пакетик с подписью «LGA 2011». На материнской плате в раме крепления закручиваем четыре шайбы.

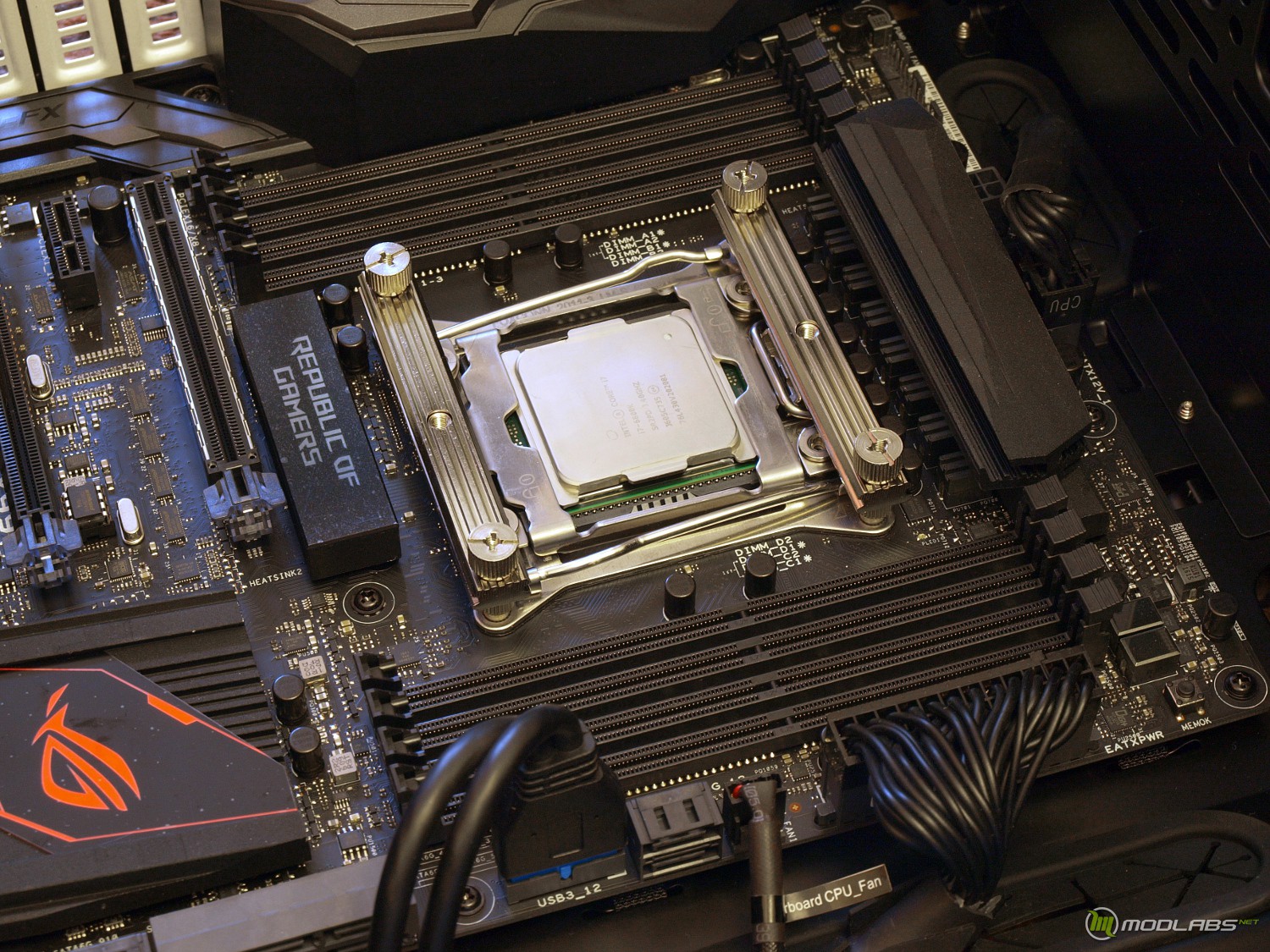

Устанавливаем две металлические планки, к которым будет крепится помпа-водоблок. Стоит подчеркнуть, что расположение помпы и выходящих из ее корпуса шлангов стоит продумать заранее.

Завершающий этап. Монтируем помпу и закручиваем два подпружиненных винта на скобах. Вся операция заняла меньше пяти минут, с которой справится даже неподготовленный пользователь.

Переходим к результатам тестирования.

Тестовый стенд

Тестирование происходило на стенде со следующей конфигурацией:

• Процессор: Intel Core i7-6800K;
• Система охлаждения: Deepcool Captain 240 EX;
• Материнская плата: ASUS X99 Strix;
• Оперативная память: 4 x 4 Гбайт DDR4 2800, Kingston HyperX Savage Black;
• Видеокарта: Radeon HD 5570;
• Жёсткий диск: Transcend 370S 256 Гбайт;
• Блок питания: Chieftec APS-1000C 1000W;
• Корпус: Phanteks Evolv ATX.

Результаты тестирования

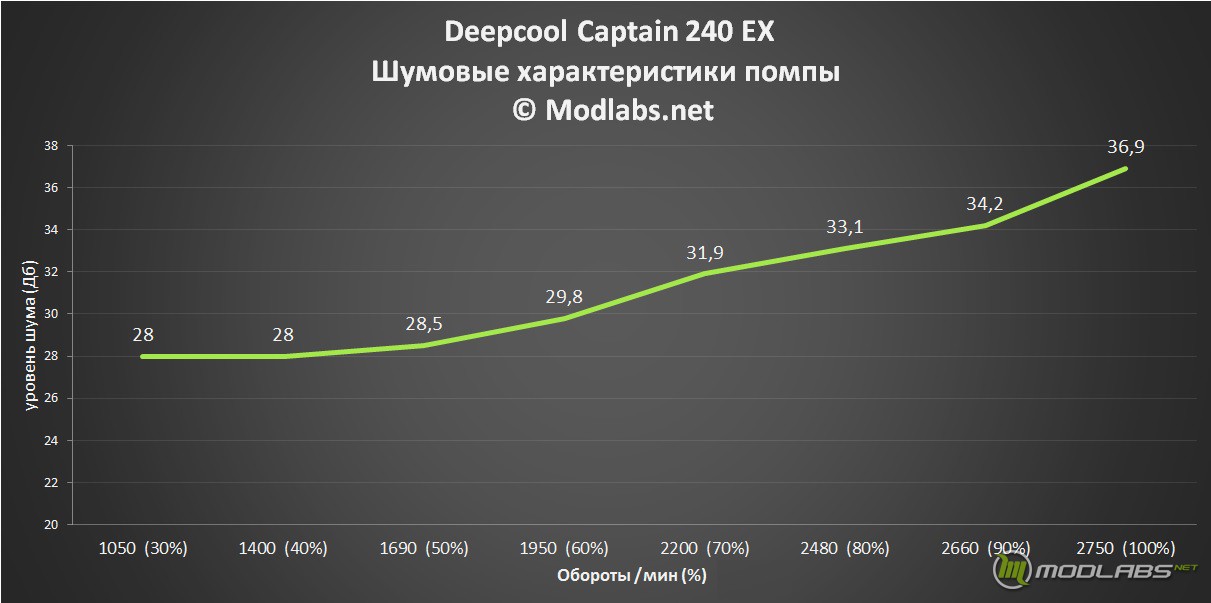

Для начала посмотрим на графики уровня шума от скорости вращения вентиляторов и помпы.

По умолчании помпа работает при скорости 2750 об/мин, что выше заявленной характеристики 2200 об/мин. В таком режиме она издает низкий гул, который заметен на открытом стенде, но едва уловим в закрытом ПК. Однако приятным моментом системы охлаждения Deepcool Captain 240 EX стал тот факт, что удалось регулировать ее скорость вращения благодаря 3pin разъему. На примере материнской платы диапазон составил 1050 – 2750 об/мин. Тем самым имеется возможность регулировать скорость потока и найти баланс между уровнем шума и производительностью. В качестве тестирования было выбрано три значения: 1600 об/мин – помпа абсолютно бесшумна даже на открытом стенде, 2200 об/мин – заявленная скорость работы и 2750 об/мин – максимальная производительность.

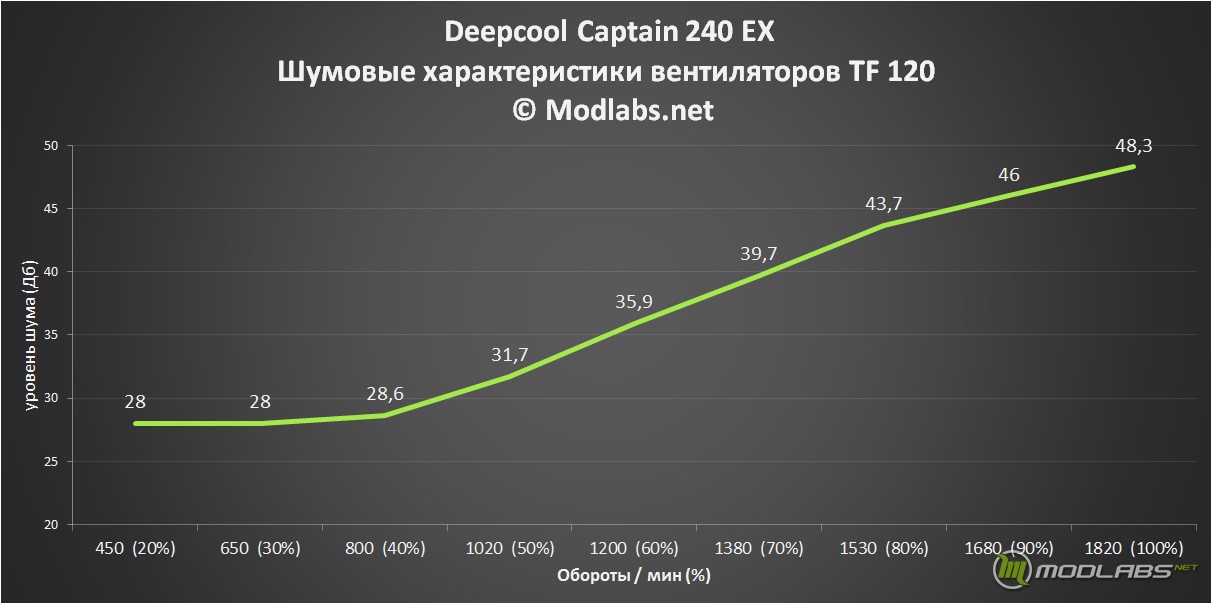

Вентиляторы Gamer Strom TF120 оказались неплохими моделями для своего класса устройств. На скорости вращения до 1000 об/мин они работают очень тихо, при 1300 об/мин – можно выделить уровень шума ниже среднего, и 1800 – об/мин – максимальная производительность. Для повседневного использования их можно рекомендовать использовать при 400 – 1300 об/мин.

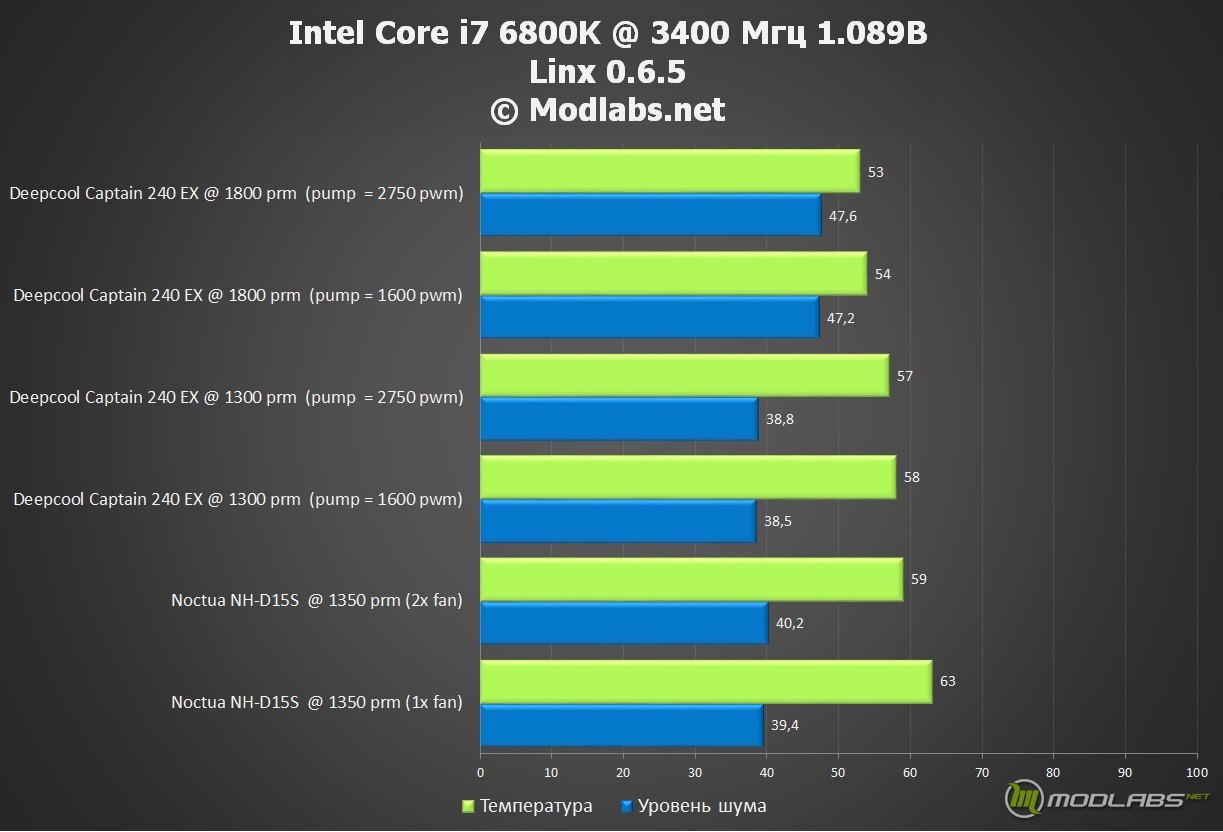

В начале тестов мы использовали штатные настройки системы без разгона центрального процессора, а в качестве оппонента выступит суперкулер Noctua NH-D15S.

Со стоковым процессором обе системы охлаждения прекрасно справляются, однако, Deepcool Captain 240 EX при схожем уровне шума делает это на пару градусов эффективнее, а на максимальной скорости – разница достигает 10°С.

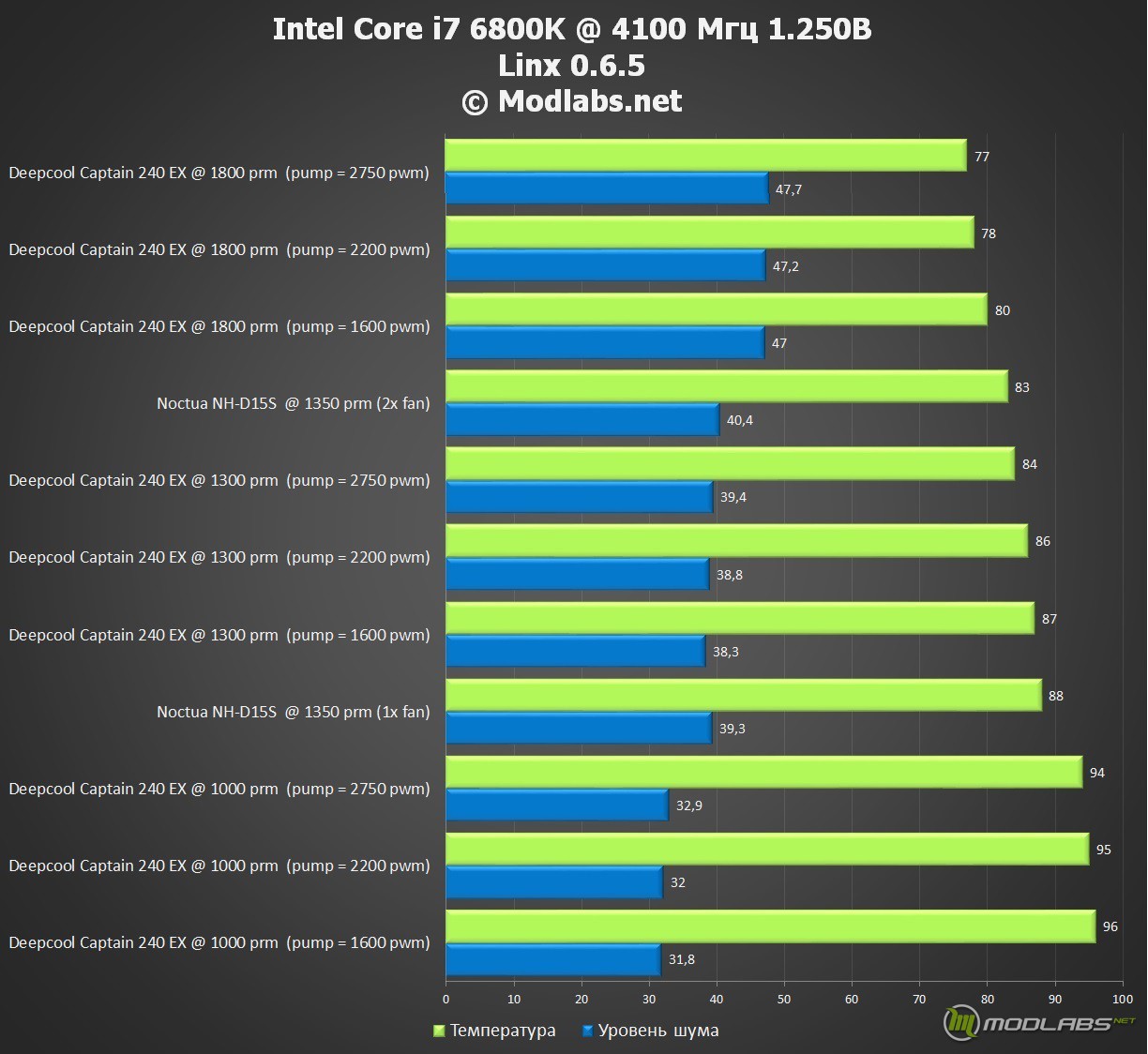

Вторая итерация тестов проходит на разогнанном процессоре до 4100 МГц при 1.250 В. Это серьезное испытание для многих систем охлаждения.

Режимы были поделены на три составляющие: производительность, баланс и тишина, которые зависели от скорости вентиляторов Gamer Strom TF120.

Результаты говорят сами за себя. Жидкостные системы охлаждения данного типа неплохо себя чувствуют при работе помпы не только 2200 об/мин, но и даже 1600 об/мин. А вот дальше снижать планку не стоит, это сказывается на быстром снижении производительности и эффективности. В данном вопросе задачу решали больше штатные вентиляторы, установленные на радиаторе 240 мм.

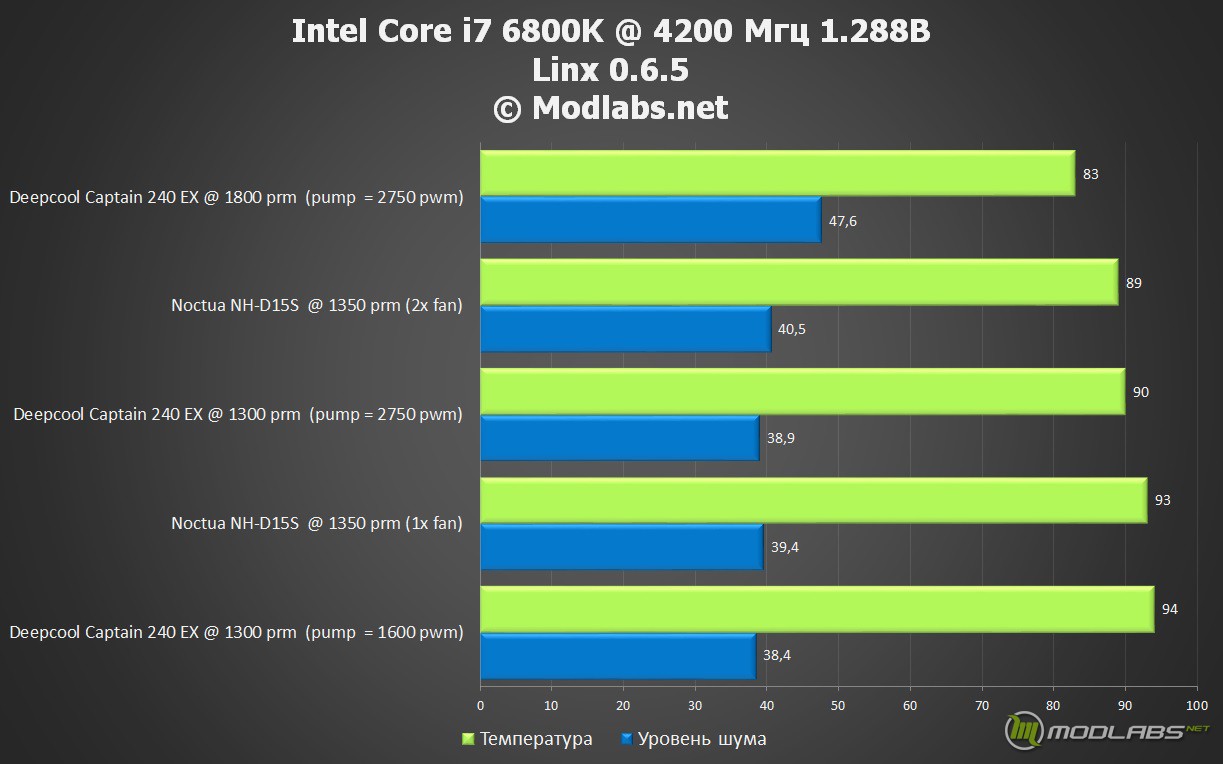

Максимальный разгон при достижении стабильности обоих систем охлаждения – 4200 МГц при 1.288 МГц.

Стоит отметить некий паритет между двумя СО, которые оказываются равными не только по производительности и уровню шума, но и соотношению стоимости и доступности.

Заключение

Старания инженеров не остались не замеченными. Обновленная линейка Deepcool Captain 240 отметилась значительными улучшениями – измененная структура водоблока, усиленная защита шлангов от перегиба, металлическое крепление помпы, новые вентиляторы. Все это отразилось на полученных результатах. «Капитан» смог не только показать неплохую производительность, но и продемонстрировать возможность тонкой регулировки скорости вращения помпы и вентиляторов, настраивая в системе определенный баланс между производительность и комфортным значением уровня шума, что является несомненным плюсом.

Deepcool Captain 240 EX является классическим представителем своего класса, но с хорошей доработкой и редизайном помпы-водоблока. И если вы еще присматриваетесь к приобретению жидкостной системы охлаждения, то вам стоит обратить внимание на версию «Extreme».
