Создание компактной системы и вопрос ее охлаждения идут бок о бок друг с другом. В один момент времени для себя я установил, что корпуса «кубики» на Mini-ITX уже заточены под приличные варианты охлаждения, а совсем компактные сборки HTPC должны довольствоваться обычными низкопрофильными кулерами.

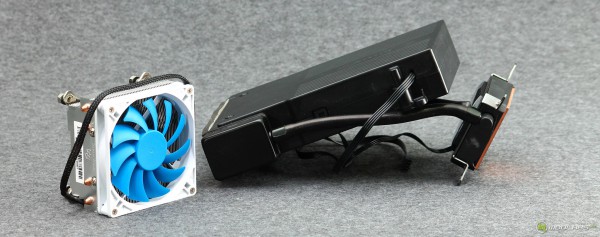

Эта парадигма оставалась в голове до того момента пока в один прекрасный день я не увидел анонс Corsair H5 SF. Системы водяного охлаждения, выполненной в лучших традициях турбинного охлаждения. Спустя некоторое время она добралась до нашего стенда. Давайте посмотрим какой уровень производительности покажет H5 SF, насколько оторвется от стандартного воздуха и определим сможем ли мы рекомендовать ее для использования в компактных сборках энтузиастов.

Комплект поставки

Corsair H5 SF прибыла к нам в упаковке средних размеров. Она оформлена как большинство продуктов Corsair текущего времени: черный фон и желтые вставки. Есть перечисление основных характеристик и размеров системы. Размеры, важная, очень важная часть в этом случае, но для H5 SF указаны размеры отдельных блоков, что, наверное, не совсем корректно.

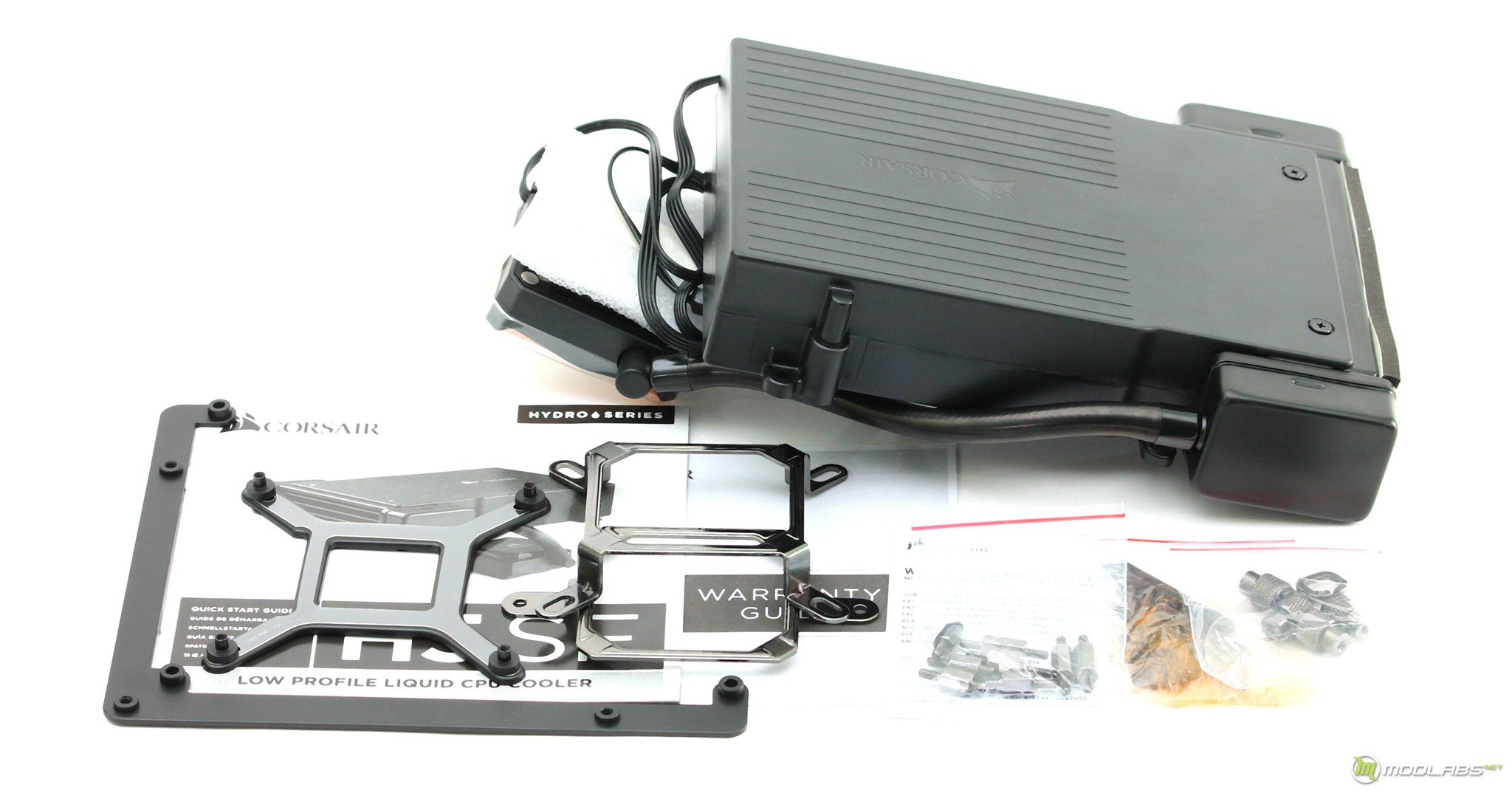

Внутри комплекта обнаруживается модуль самой H5 SF, пара бумажных инструкций, набор крепления и ребро жёсткости.

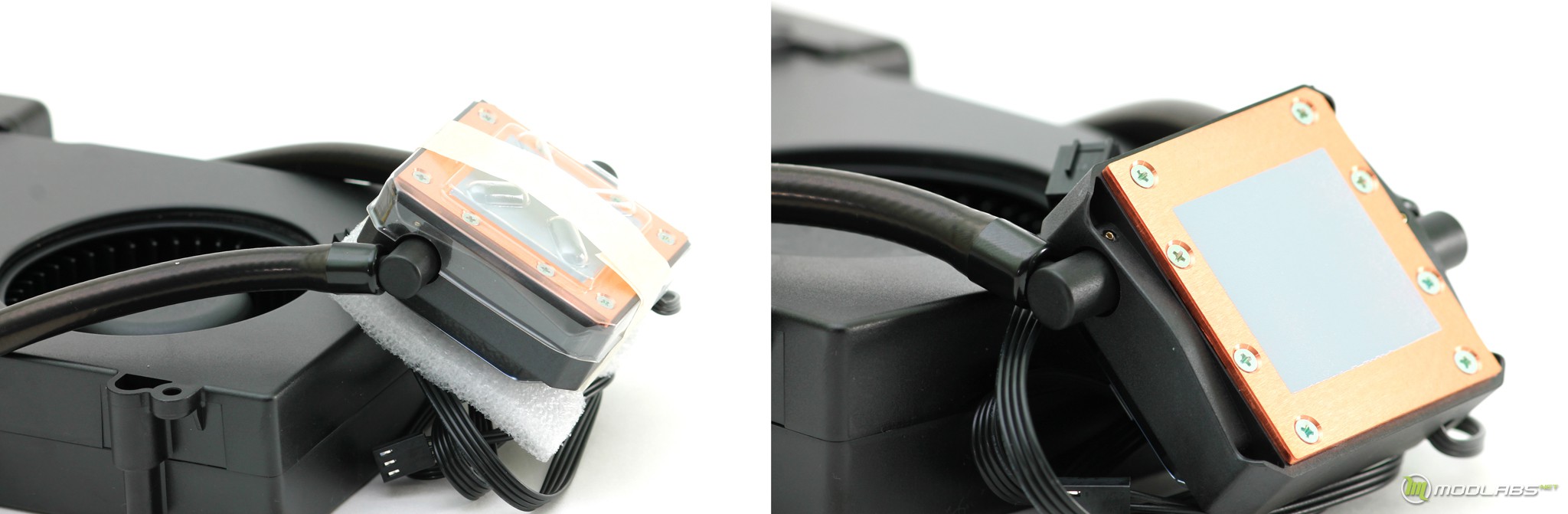

В лучших традициях Corsair, основание блок-помпы защищено пластиковой крышкой, есть слой заранее нанесенной термопасты.

Внешний осмотр

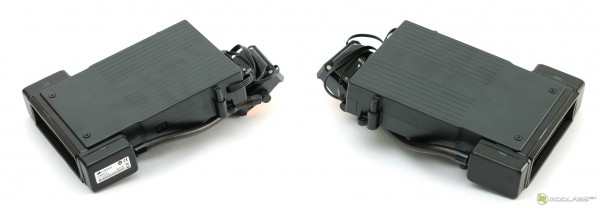

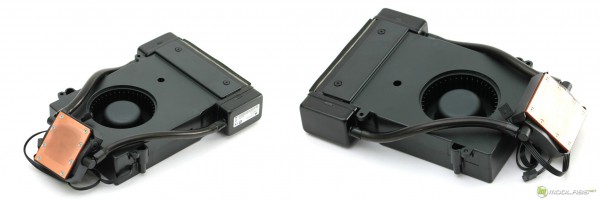

Corsair H5 SF по своему внешнему виду явно отличается от большинства AIO-систем: здесь есть массивная турбина и небольшой радиатор. Однако, если присмотреться по внимательнее, то конструктивные элементы ничуть не выделяются от других, более привычных вариантов. Есть блок-помпа, пара небольших шлангов, радиатор и «вентилятор» для его охлаждения.

Внешние габариты составляют 167x200x84 миллиметров. Ширина и длина образуется габаритами турбины и радиатора, а вот высота определяется всей системой в сборе. Я отметил габариты именно так, потому что рассматривать размеры радиатора и турбины отдельно в данном случае не совсем корректно. Хочется отметить, что по умолчанию сторона «захвата» воздуха для турбины находится над областью процессора, что теоретически может создавать небольшие воздушные потоки и охлаждать радиаторы материнской платы.

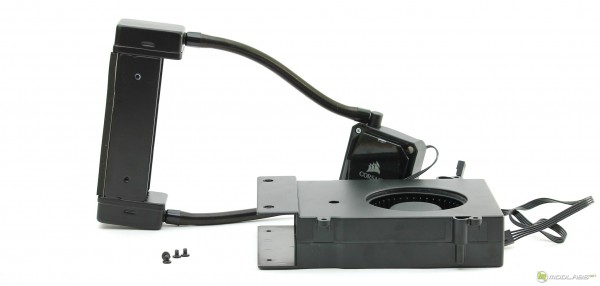

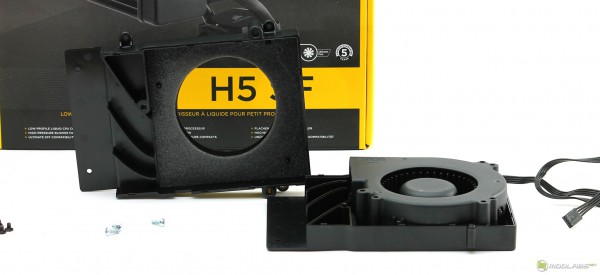

Турбина крепится к радиатору при помощи четырех болтов. Они легко откручиваются и позволяют снять турбину, например, для очистки. Ну или как мы «поглазеть»…

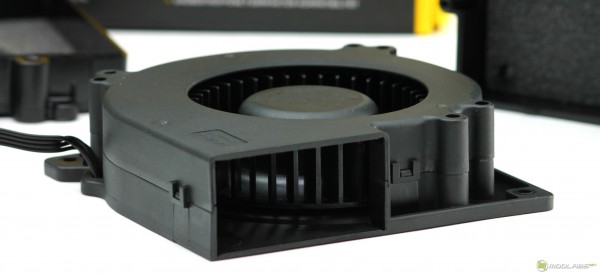

Кожух турбины фиксируется еще парочкой болтов. Да, именно кожух. Так как сама турбина может быть легко заменена. В строении кожуха есть направляющие жерла, а также антивибрационные прокладки.

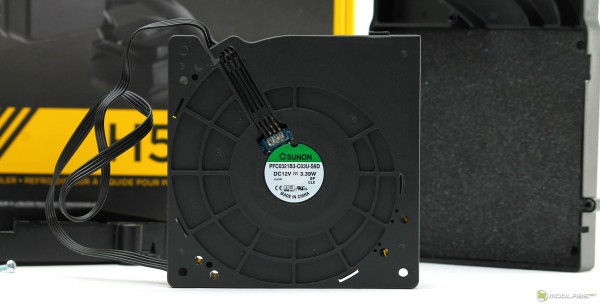

Турбина произведена компанией Sunon точная маркировка PFC0321B3-C03U-S9D. Ее заявленные обороты находятся в диапазоне 1000—1800 об/мин.

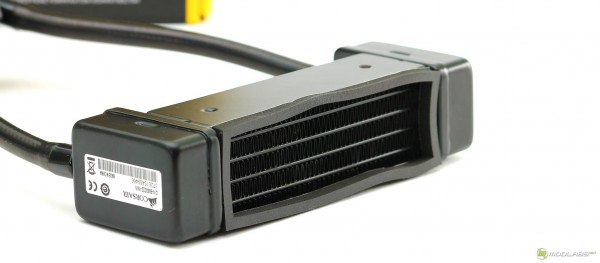

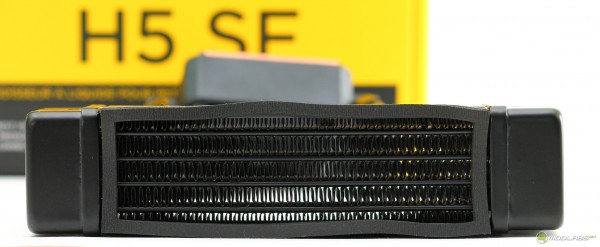

Наверное, радиатор этот тот самый элемент системы, который явно ограничивает запас ее мощности. В его строении заложены четыре канала, между ними находится привычная гофролента. Глубина радиатора составляет 35 миллиметров – значение не маленькое. В обычных системах тихоходной вертушкой уже не обойтись, но здесь используется турбина. В любом случае, дотянуть до рассеивающей площади той же Corsair H55, наверное, не удалось.

Хочется отметить, что боковые «резервуары» относительно других вариантов от Corsair явно большие – это хорошо, в системе будет чуть-чуть больше жидкости. С внешней стороны периметр радиатора проклеен слоем прорезиненного материала. Он будет использоваться для состыковки радиатора с панелью корпуса, что бы горячий воздух не оставался внутри. Главное, чтобы в корпусе была перфорация в этой области, а не просто глухая стенка…

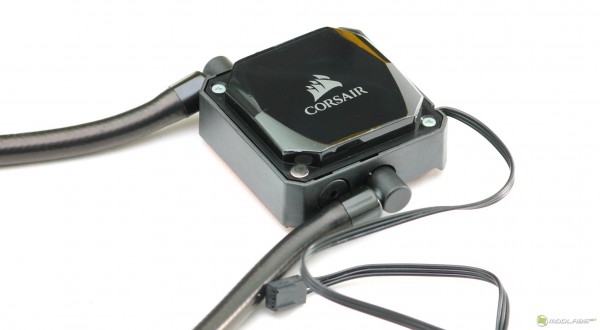

Ватерблок-помпа H5 SF вот уж точно классическая деталь AIO-системы от Corsair. Мы наблюдали аналогичные помпы в нескольких моделях. В ней заложен привычный подход к креплению. Верхняя крышка обладает глянцевым покрытием и логотипом производителя. Подключение происходит при помощи 3-pin кабеля. А вот отличительным моментом можно назвать выходные места штуцеров – они разнесены на разные стороны.

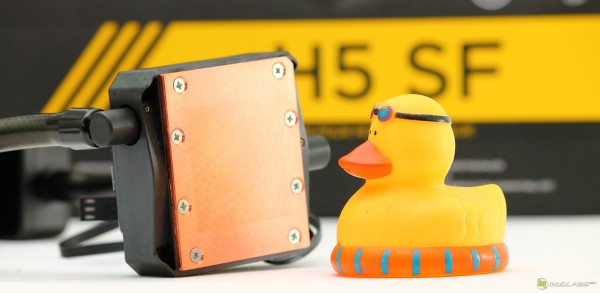

Обработка основания не удивила. Наблюдаются следы фрезы. Явных завалов или горбов на основании обнаружено не было.

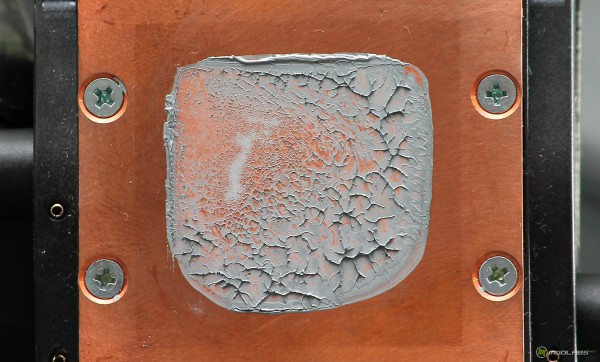

Отпечаток термопасты получился не самым идеальным. Здесь отмечу, что за пять тестовых установок он получался разным. Этот получен после тестирования системы. Немного мыслей по этому поводу дальше, в процессе установки.
