В этом руководстве приведено описание изменений, успешно внесенных в конструкцию видеокарты командой ModLabs.net. Каждый из модов проверен на работоспособность и нам помог достичь желаемого результата. Однако, мы не можем обещать того, что все у всех пройдет так же удачно. Никакие претензии по поводу неработоспособности карты после модификаций не принимаются — любые проблемы означают наличие на определенном этапе Вашей собственной ошибки. Ни лично автор, ни администрация ModLabs.net не несут ответственности за любой ущерб, нанесенный повторением описанного в данном руководстве.

ВНИМАНИЕ! Вольтмоддинг и прочие модификации, если их заметят, стопроцентно отменяют всякие гарантийные обязательства! Поэтому, делать все надо максимально аккуратно, тогда есть приличный шанс, что в случае смерти карты можно будет не менее аккуратно все вернуть в исходное состояние. Приступать к вольтмоддингу и другим манипуляциям можно только в том случае, если выполнены требования ВСЕХ нижеперечисленных пунктов:

• вы четко представляете себе, что будете делать;
• вы не менее четко представляете, зачем вы это делаете;
• вас не пугает потеря гарантии;
• вы выжали максимум из своего компьютера, но хотите большего;
• все другие методы разгона видеокарты исчерпаны.

Перед тем, как серьезно заниматься вольтмоддингом, убедитесь, что Вы не забыли об улучшении охлаждения графического адаптера (ведь зачастую штатного кулера не хватает даже при обычном разгоне)!

Конечно же, в первую очередь хотелось узнать, насколько хорошо (или же нехорошо) проявит себя новая система охлаждения видеокарт семейства IceQ 3.

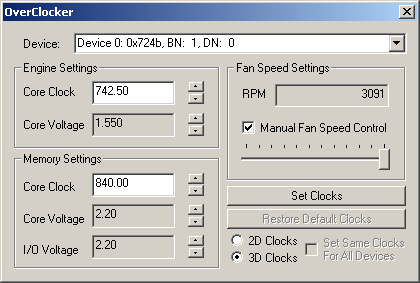

Именно поэтому запускаем хорошо знакомую утилиту RivaTuner RC16. Аппаратная модификация данного графического адаптера не проводилась, однако для повышения напряжения на графическом чипе и видеопамяти применялась програмка OverClocker, которая умеет изменять эти показатели на «старших» платах, несущих в себе сердца от ATI Technologies.
Как пользоваться данной утилитой – интуитивно понятно, поэтому останавливаться отдельно не вижу смысла:


Результаты, которых мы достигли, составляют:
a) без модификаций питающих напряжений - 620/805 (1620) МГц (чип/память соответственно);
b) при поднятии напряжения на чипе до 1,55 В, а на памяти – 2,2 в – 750/830 (1660) МГц. Результат особо не выделяется на общем фоне – для больших успехов необходимо как минимум водяное охлаждение ядра, но нам следует упомянуть немаловажный факт – температуру.
При проверке на открытом тестовом стенде (в комнате – 22 градуса Цельсия) на дефолтных частотах максимальный показатель температуры ядра составил всего 60 градусов, и при этом турбина даже не пробовала вращаться с максимальной скоростью!
После повышения частот без поднятия напряжения температурные показатели выросли в среднем на 3-5 градусов, что весьма неплохо.
Поднимаем напряжение, разгоняем видеокарту «до упора» - и получаем не более 80 градусов в самые горячие моменты! Конечно, открытый тестовый стенд немного помог, но вспомните, что в аналогичных условиях такие же продукты от других производителей греются градусов на 10-20 больше (и, в добавок, не достигают таких частот без замены системы охлаждения)!
