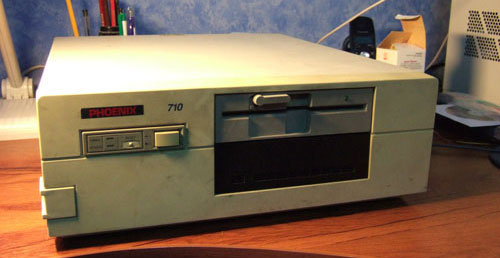

Внешне аккуратный и стильный аппарат, про который никак не скажешь как о старом хламе. Разработчики хорошо продумали эргономику устройства, благодаря чему с ним легко управляться.

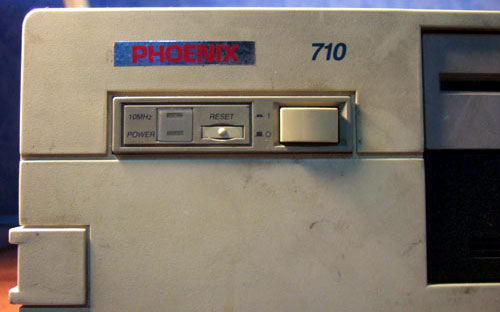

Слева находятся панель управления, на которой расположены сетевой выключатель, индикаторы питания и частоты процессора, а также кнопка перезагрузки:

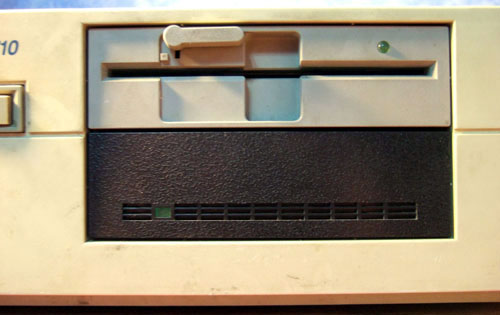

В правой части корпуса находятся два 5,25-дюймовых отсека, в которых располагаются дисковод для дискет емкостью 360 КБ и жесткий диск стандарта MFM.

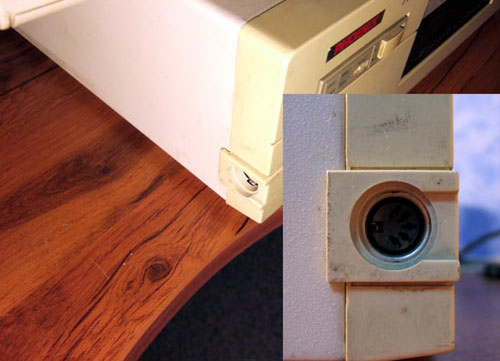

Слева расположен разъем для подключения клавиатуры, что, на мой взгляд, весьма удобно, учитывая то, что провода у старых клавиатур были свернуты в спираль.

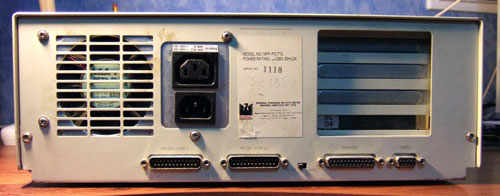

Все остальные разъемы расположены на задней панели, что весьма привычно для современного пользователя:


Перед нами два разъема питания, два полноразмерных COM, LPT и видео-CGA разъемы. Для монитора предусмотрены цветной и монохромный режимы работы, выбираемые с помощью переключателя:

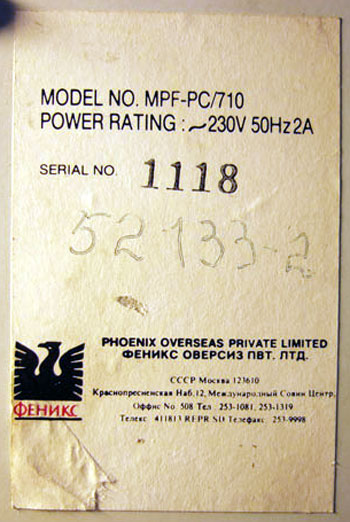

Сзади располагается этикетка, содержащая информацию о производителе и модели компьютера:


Судя по наклейке, компьютер произведен еще в советское время, что, на мой взгляд, только подогревает интерес к нему, ведь перед нами символ сразу двух эпох! Получается, что аппарату как минимум 15 лет…

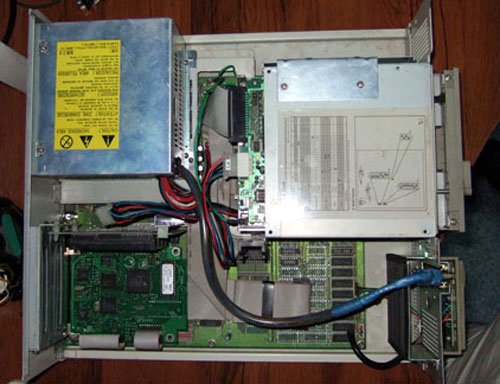

Ну что же, внешне компьютер мы изучили, давайте заглянем внутрь.

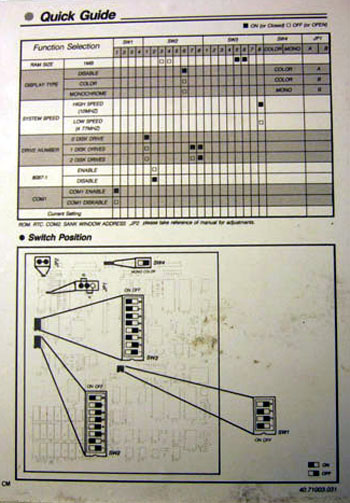

Несмотря на отсутствие документации к компьютеру, его достаточно легко настроить, поскольку производитель разместил внутри него наклейку с краткой инструкцией:


Привлекает к себе пункт System Speed - мы можем выбирать частоту процессора между 4,77 и 10 МГц. Следует отметить, что штатной частотой для процессоров 8088 является 4,77 МГц, поэтому перед нами возможность 2-х кратного разгона процессора, заложенная самим производителем!!! А процессор, точнее процессоры, расположены под блоком питания:

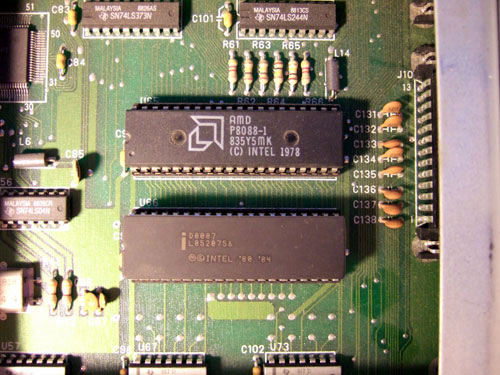

Перед нами 16-ти битный AMD i8088 и сопроцессор Intel 8087 – вот такой интересный пример дружбы и мирного существования двух ныне конкурирующих гигантов процессоростроения :). Следует отметить, что ПК может работать и без сопроцессора, а первым процессором, объединившим в себе центральный и дополнительные процессоры, стал Intel 80486 DX.
Разобрались с процессором, перейдем к оперативной памяти. Её, по современным меркам, смехотворно мало – всего 1 МБ.
Емкость жесткого диска и дискет для данного дисковода также мала, всего 21 МБ и 360 КБ соответственно. Но не следует забывать, что в то время были совсем иные требования к количеству памяти.

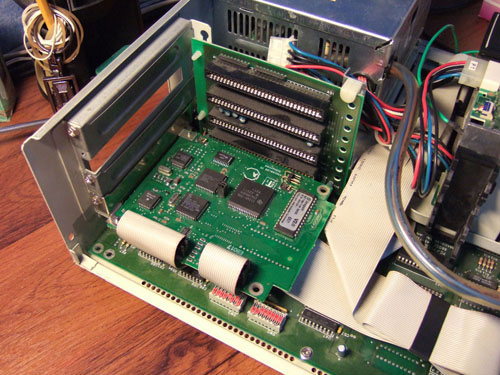

Как уже упоминалось выше, главным отличием IBM PC от конкурента в лице Apple была открытость архитектуры и возможность расширения функциональности устройствами от сторонних разработчиков, для чего ПК оснащался слотами расширения. Наш компьютер оснащен именно теми, самыми первыми слотами стандарта ISA, разрядность которых составляет всего 8 бит.


Позднее, после появления в компьютерах класса 80286 16-тиразрядной ISA, старую 8-ми разрядную шину стали часто называть XT-bus. На фото Вы также можете заметить MFM-контроллер жесткого диска. MFM-диски подключаются двумя шлейфами, один из которых запросто можно перепутать со шлейфом для дисковода. Кстати, MFM-HDD существуют и в 3,5-дюймовом исполнении, и специально для них в корпусе предусмотрена посадочная площадка.

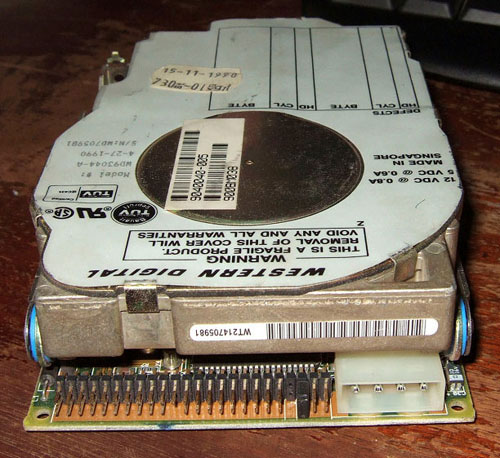

Существует MFM и с IDE-подобным разъемом, такой интерфейс использовался в жестких дисках пр-ва Western Digital:

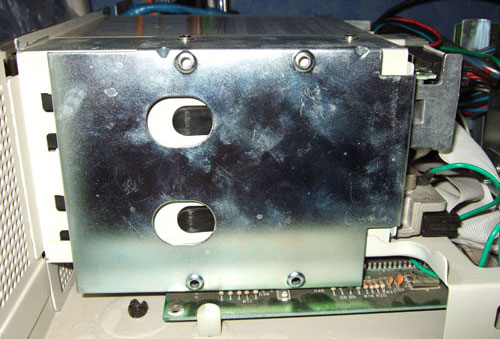

Так выглядит корзина для установки HDD:

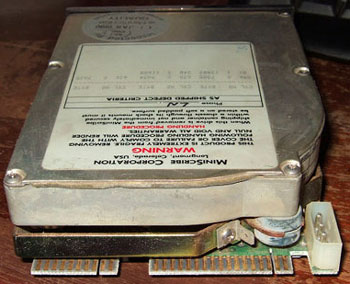

А вот пример 3,5-дюймового жесткого диска:


Сердцем каждого компьютера, да и любого электронного устройства вообще, является источник питания.

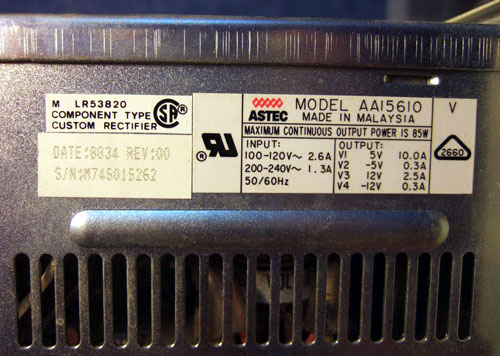

Перед нами - качественный блок питания, мощность которого 85 Вт. По современным меркам это очень мало, но для нашего ПК такого показателя вполне достаточно.

Как вы можете помнить, ПК оснащен видеоконтроллером класса CGA, а мониторы VGA с ним несовместимы, поэтому отключаем встроенную видеокарту согласно инструкции и устанавливаем видеокарту класса VGA.
На данном этапе я чуть было не забросил эту идею, поскольку подручная Trident 9000 с поддержкой 8бит ISA не заработала.

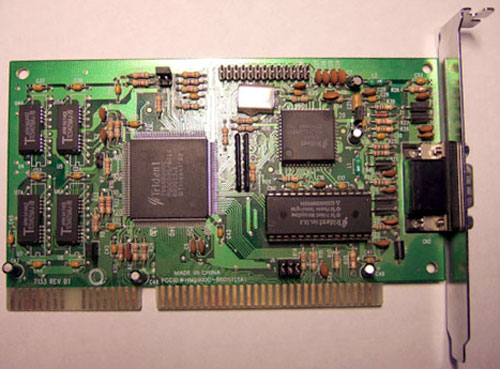

Последующие 5 видеокарт, которые удалось найти, также не заработали. Полностью отчаявшись и не надеясь на успех, нашел все-таки требуемую видеокарту, а точнее две:

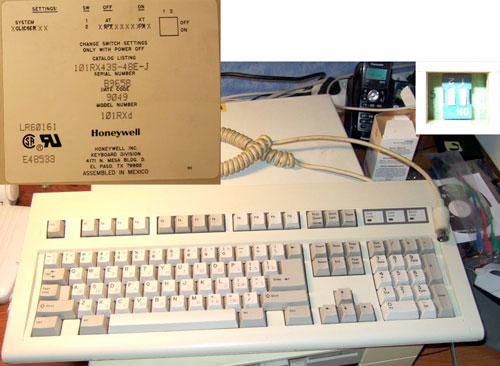

С графическим адаптером разобрались; на следующем этапе проблемой оказалась «новая» клавиатура. Это сейчас мы привыкли, что любая клавиатура подходит к любому компьютеру, был бы разъем, а тогда клавиатуры делились на два типа – AT и XT. И, как вы можете догадаться, нужна нам именно XT. Справедливости ради отмечу, что все современные клавиатуры относятся к классу AT. Что же, такая тоже есть в закромах родины, самая обычная на вид 101-клавиашная клавиатура. Ее отличием является поддержка сразу двух режимов работы, для чего на днище имеется переключатель:


Ну что же, компьютер готов к работе!
Включаем…
Первым появляется POST. Мы видим лишь информацию о видеокарте от нее же самой и объем оперативной памяти, прочая информация и программа BIOS Setup отсутствуют.

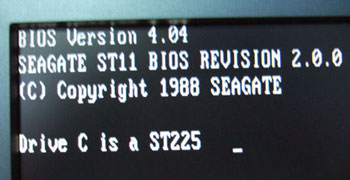

Обратите внимание, что 1 МБ оперативной памяти делится на 640 КБ основной и 384 КБ дополнительной (верхней) памяти. После прохождения POST запускается BIOS контроллера жесткого диска:


…и загружается операционная система, в нашем случае - DOS 6.22

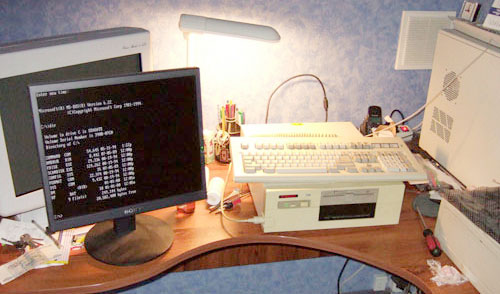

Был бы конкурс на самую нелепую фотографию рабочего компьютера, так эта имела бы все шансы на победу!

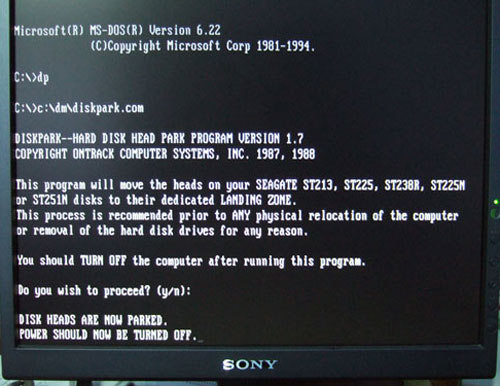

Ну да ладно, перейдем к делу. Первое, на чем хотелось бы остановить внимание, это жесткий диск. Он у нас не умеет сам парковать головки при выключении, т.к. оснащен приводом старого типа. Поэтому Seagate сделала специальную программу, которой желательно воспользоваться перед выключением ПК:


Она паркует головки, благодаря чему после выключения можно особо не опасаться, что от вибрации головки повредят поверхность диска.
Однако стоит отметить, что в семействе MFM были диски с приводом «нового» типа, использующегося по сей день. Вот пример:


С «железной» частью разобрались, перейдем к части программной.
Будем использовать наш компьютер согласно запросам рядового пользователя – офис, игры, графика, обучающие программы. Интернета, увы, не будет…
Сомневаетесь, что он «осилит» все вышеперечисленное? Посмотрим! ;)

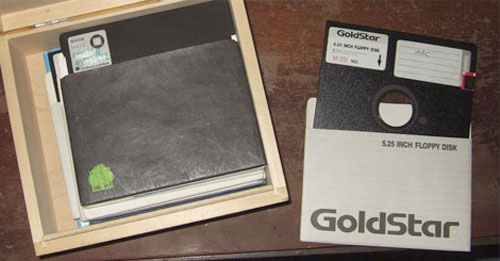

Достаем запасы дискет с программами:

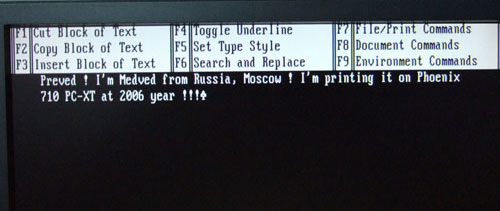

Ну что же, начнем с офисных.. точнее, всего с одной офисной программы WordStar, которая позволяет редактировать и печатать текст, работать с базами данных и выполняет некоторые другие функции.

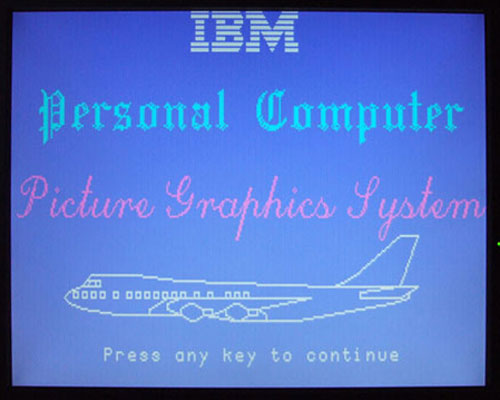

Вот, наглядно и с юмором :) К сожалению, других специализированных программ для подобных целей я не нашел, поэтому перейдем к графике. IBM Picture Graphics System служит именно для этих целей:

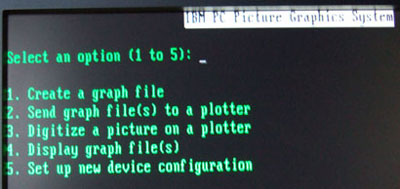

Вот что может это чудо:


Сделаем вид, что только что познакомились с аналогом Photoshop :D и пойдем дальше по списку. Обучающие программы у нас написаны на Basic, их авторства, к сожалению, я не знаю. 1-я программа обучает английской азбуке и словам, и предназначена для маленьких детей. Называется соответственно – ABC. Вот ее стартовое меню:


А это – сама программа в действии:

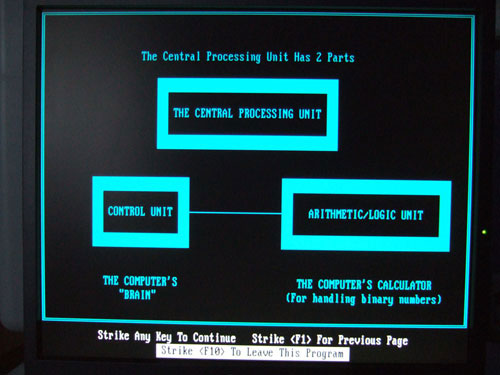

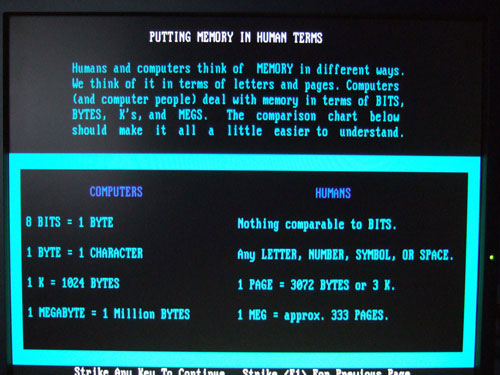

Вторая программа из доступных под руками рассказывает об истории и принципах вычислительной техники. Названия, увы, я не знаю.


Вот еще несколько скринов:




Наша усердная учеба должна быть вознаграждена, поэтому переходим к заветным играм :)

Первое игровое приложение, с которого начнем, - всем известная Mario:


Смешно, но игра тормозит!

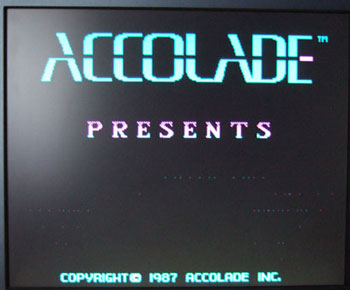

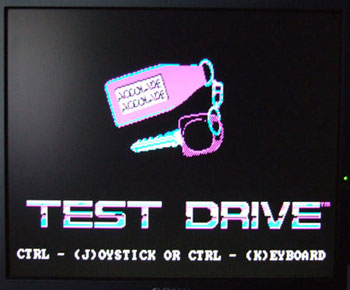

На этой веселой ноте перейдем к игрушке с известным названием - Test Drive. В далеком 98-м году я сначала подумал, что это программа для проверки дисковода. Я проверил и остался доволен результатом…


Интересно? Дальше будет еще лучше!

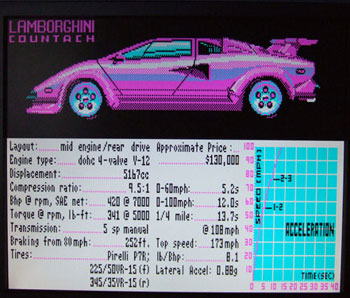

На такой вот Lamborghini нам предстоит покататься:

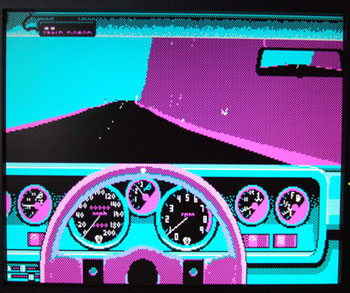

Сели за руль, «притопили» газку – и вперед!

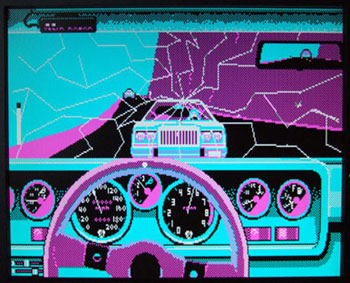

Упсь.. кажется, кто-то ехал слишком быстро и невнимательно:


Просто, но интересно :) Хотя вопрос простоты в случае именно с этой игрой весьма спорный…

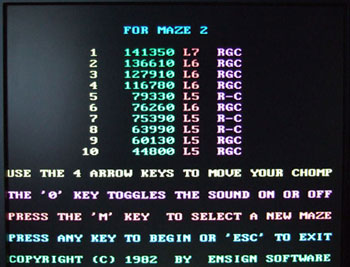

Завершим наше знакомство с ПК классикой – Maze:


Клавиатура уже почти горит от неистового нажатия клавиш:


Надеюсь, все узнали это бессмертное творение, которое и по сей день живет, но уже в ином обличии :)

На этой ноте можно было бы закончить данный материал, но у нас в арсенале имеется второй компьютер соответствующего класса, познакомиться с которым будет не менее интересно и познавательно.
