Данный гайд посвящен изменению всеми нами любимого индикатора Power. Собственно индикатор менять мы не будем, зато сделаем к нему небольшую приставку, в которой и будет заключаться весь смысл мода. WARNING! Люди, никогда ничего не паявшие, дальше могут не читать и сразу идти в конец статьи, ибо полезной информации из прочитанного не вынесут.
Как видно из названия, индикатор Power теперь должен будет не гореть, а мигать, и даже не мигать, а резко загораться и очень плавно затухать(эффект fade-away). Подобную схему я нашел на буржуйском сайте Rabid Hardware, но она оказалась нерабочей. Собрать я ее пробовал 2 раза - на проводах и на PCB. Результат был одинаковым - диод не пульсировал. Хотя их главный буржуин утверждал, что у него все получилось. (Короче, если кто-то сможет собрать пульсатор по буржуйской схеме (см. в конце), будет великим бацькой радиоэлектроники, о чем несомненно мне напишет:)) Так что пришлось создавать свою схему, она даже проще буржуйской вышла. К тому же 100% работает и запускается с первого раза.
Теперь собственно о схеме. Она представляет из себя мультивибратор (будете всем особам женского пола говорить, что у вас в компе МУЛЬТИВИБРАТОР!) на 2-х p-n-p транзисторах, который и генирирует импульсы на Power LED. Для того, чтобы обеспечить плавное затухание диода, я добавил по конденсатору высокой емкости паралельно каждому диоду (схема может работать и без элементов С3,С4 - в этом случае диоды будут просто мигать). Таким образом, после подачи импульса диод не затухает сразу, а какое-то время питается от конденсатора, чем и обеспечивается плавность затухания.
Для пущей компактности монтажа я разработал небольшую PCB, но схему быстрее делать на проводах, а при должном умении ее даже можно сделать меньше чем на PCB. И так, для того чтобы сделать такой девайс нам понадобятся:
Транзисторы: любые p-n-p структуры (я использовал КТ814)
Резисторы: R1, R2 - 3 кОм, 0,125W; R3, R4 - 100 Ом, 0,125W (я использовал 0,5W, других не было)
Конденсаторы: C1, C2 - 1000мкФ, 16V; C3,C4 - 2200мкФ, 10V
Диоды: минимум 2 светодиода
Коннекторы - molex male, female (опционально)
Изолента (опционально)
Все эти компоненты можно приобрести на Радиорынке - общая стоимость не должна превысить $1. Печатную плату нужно делать самому. Поскольку мне лень перерисовывать ее в Paint, ждите пока я ее не отсканирую.

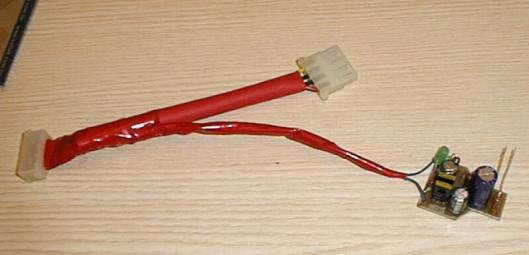

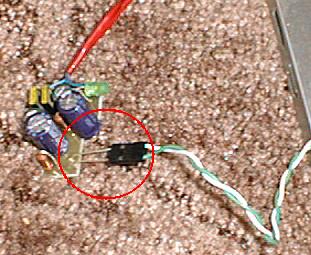

Собирается все это чудо примерно за 40 минут (в зависимости от умения обращаться с паяльником). По окончании сборки схему лучше проверить на каком-нибудь левом диоде, убедившись, что он мигает именно так, как вам хочется. Частота импульсов зависит от емкости конденсаторов С1,С2 и номинала резисторов R1,R2, т.е можно путем подбора установить требуемую частоту импульсов. Поскольку в схеме ОБЯЗАТЕЛЬНО должно использоваться ДВА ДИОДА, то второй диод тоже можно куда-то вынести - например, сделать двойной, попеременно пульсирующий индикатор Power. Если это не нужно, то второй диод ставится как рядовой элемент схемы (без второго диода схема работать не будет!). Если вас все устраивает, то схему сразу можно подключить к системному Power Led. Вынимать его из корпуса или снимать переднюю панель для этого не надо - просто вынимаете из материнской платы провода от Power Led и втавляете их в коннектор на схеме (коннектор делается из двух обрезков ножек второго диода и лучше держится, если схему выполнить на плате)
Схема питается от 5В, если хотите питать от 12В - меняйте резисторы R3, R4 на 1 КОм.
Подводя итоги следует сказать, что мод не самый простой, но и не самый сложный - паять реобас по-моему сложнее. Впрочем, если по схеме или сборке возникнут вопросы - пишите, постараюсь ответить.

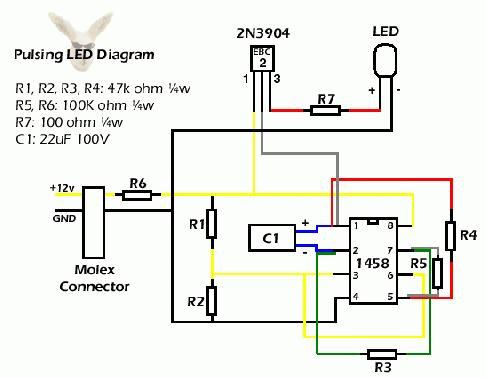

На всякий случай привожу буржуинскую схему аналогичного назначения (у меня она не заработала).
