Изучение новых продуктов серии IceQ можно начинать только с одного - подробного рассмотрения системы охлаждения, главной особенности этих карт.

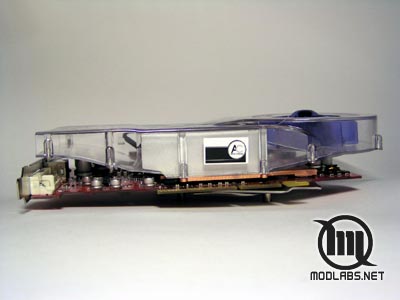

Наверное, многим казались огромными кулера на GeForce FX 5800 Ultra, предыдущем поколении IceQ или GeForce 6800 Ultra. Так вот, вы глубоко заблуждались, думая что это предел. Система охлаждения IceQ II по длине превышает габариты карты, а в ширину полностью занимает второй слот. Об установке в barebone'ы можете забыть сразу, а длина карты усложнит сборку даже в некоторых АТХ-корпусах небольшого внутреннего объема.
Для начала опишу родословную этого решения. Собственно производителем является немецкая компания Arctic Cooling, разработавшая обе версии кулера, а официальное название продукта - VGA Silencer II. Карты HIS, на которые устанавливается данная система, принадлежат к серии IceQ. Причем в отличие от 9800 Pro, на X800 причастность Arctic Cooling совершенно не скрывается - на кожухе кулера имеется соответствующая наклейка. Точно такой же кулер, но с кожухом из оранжевого UV-активного акрила, устанавливается по OEM-соглашению на видеокарты серии Toxic от Sapphire.

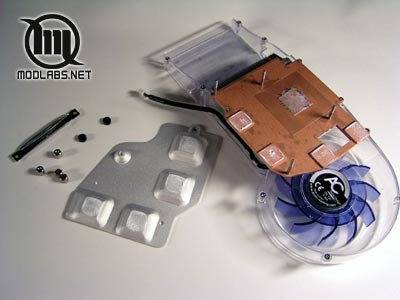

Система состоит из нескольких деталей. Массивный радиатор имеет медную рабочую поверхность, прилегающую как к графическому ядру, так и к чипам памяти, и паянные тонкие алюминиевые ребра.

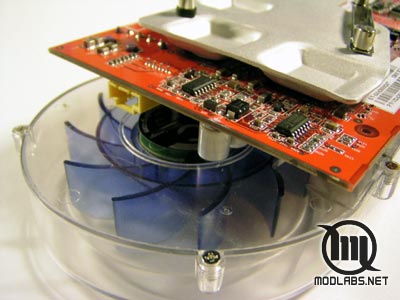

В задней части карты установлен вентилятор большого диаметра, который продувает воздух из корпуса сквозь ребра радиатора. Вентилятор изготовлен из синего полупрозрачного пластика, имеет оригинальный профиль и прилично увеличился в размерах по сравнению с первыми VGA Silencer на Radeon 9800 Pro.

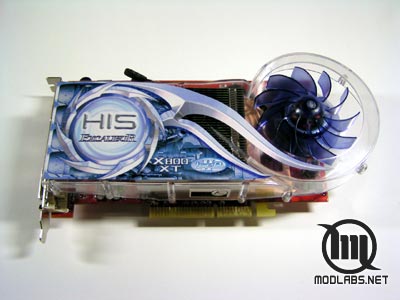

Для формирования правильного воздушного потока весь радиатор и вентилятор, а также всю карту вплоть до передней кромки, закрывает прозрачный акриловый кожух. На него сверху наклеена декоративная наклейка с символикой HIS.
Первое поколение карт имело сдвоенный слотблейд а-ля GeForce FX 5800 Ultra. Теперь слотблейд используется стандартный, а в комплекте прилагается дополнительная заглушка с вентиляционными отверстиями, которая устанавливается отдельно. Скорее всего, это сделано для удешевления конструкции - нет нужды устанавливать нестандартные слотблейды на карту референсного дизайна.
Заодно кулер лишился совершенно бесполезного переключателя оборотов вентилятора "Hi/Low", все равно система работает практически бесшумно.

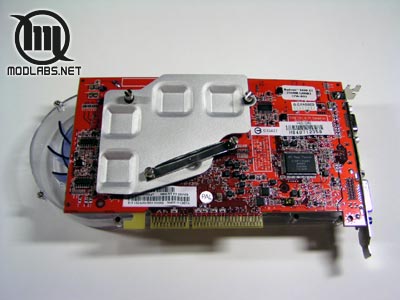

С обратной стороны карты обнаруживается впечатляющих размеров штампованная алюминиевая пластина для охлаждения чипов памяти. Отрадно, что хотя бы HIS (и Sapphire на картах Toxic) позаботились о правильном температурном режиме для GDDR-3: на картах с системами от Arctic Cooling все восемь чипов памяти имеют достаточное охлаждение, что имеет значение при моде Vmem, да и вообще при разгоне до предела. Второе предназначение этой пластины - предотвратить изгибание карты при установке кулера, так как система очень крепко прижимается крепежными винтами.

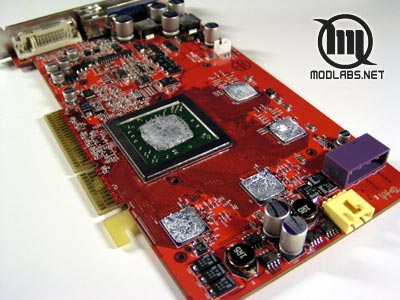

Сняв всю эту красоту, мы обнаруживаем абсолютную копию референсного дизайна карты на базе X800 XT Platinum Edition, без всяких отклонений от оригинала. Штатные частоты: 520/560(1120) МГц.
А вот с Radeon X800 Pro не все так просто. Те, кто внимательно прочитал раздел "Спецификации", уже заметил непривычные пункты для этого продукта. Да, в наши руки попал именно тот вариант VIVO-карты, о котором мы рассуждали в обзоре двух X800 XT-PE от ATI и Sapphire: память со временем выборки 1.6 нс говорит о том, что перед нами - перемаркированный X800 XT-PE под видом младшей модели.

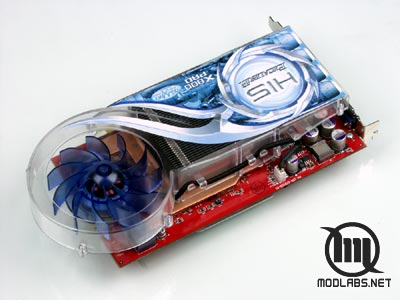

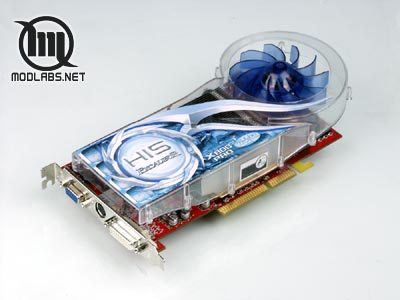

Визуально он вообще ничем не отличается от HIS Excalibur X800 XT IceQ II, за исключением упоминания о X800 Pro на наклейке кулера. Если снять систему охлаждения, карты выглядят абсолютно идентичными. Но конечно же, на уровне BIOS имеются отличия - X800 Pro имеет положенные ему по спецификациям частоты 475/450(900) МГц и чип с 12 конвейерами рендеринга. Впрочем, в данном случае все исправляет BIOS от X800 XT-PE - наш экземпляр успешно разблокировался.
