20/10/2008 - 16:04 [ ]Модификации GeForce FX 5900XT (SE/LE)

ОГЛАВЛЕНИЕ:


Первой проведенной модификацией на пути превращения нашего 5900XT в "гоночную видеокарту" стал классический вольтмод Vgpu, поднимающий напряжение на графическом ядре.

Управление данным напряжением на картах референсного дизайна для 5900XT (фактически все, кроме двух вышеназванных исключений) осуществляется микросхемой Intersil ISL6522CB. Это кстати, отличает эти платы от "полных" 5900 - используемый в них контроллер ISL6569 имеет более прогрессивные характеристики.

На этом немного отвлечемся и я напомню базовую информацию по вольтмоддингу.

Суть любого вольтмода - изменение сопротивления в цепи, ответственной за feedback напряжения. Для этого резистор соответствующего номинала устанавливается между ногой feedback (или другой, более удобной точкой в цепи, если есть необходимость - обычно подобным поиском занимаются, когда микросхема имеет неудобные для паяния ноги) и "землей". Понижая сопротивление резистора, мы повышаем напряжение на искомом элементе.
Кстати, это очень важный момент! Так как мы используем переменные резисторы, необходимо обязательно проконтролировать, чтобы резистор перед первым включением был выкручен на максимум, а не на минимум!!! Установка на минимум означает подачу максимально возможного напряжения, что в 90% случаев мгновенно выведет карту из строя! Запомните раз и навсегда (ибо прецеденты были): для повышения напряжения нужно уменьшать сопротивление резистора!

Итак. Теперь, когда основы я вам напомнил, могу продолжить повествование...

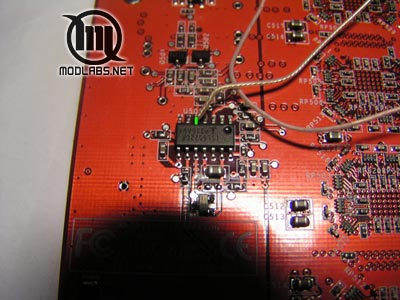

За feedback на Intersil ISL6522CB отвечает нога под номером 5. Для мода потребуется резистор номиналом 10 кОм. Вешаем его между этой самой ногой и ближайшей землей. На роль земли могу предложить две более-менее удобные кандидатуры: седьмая (как раз угловая) нога того же Intersil или один из центральных контактов разъема питания.

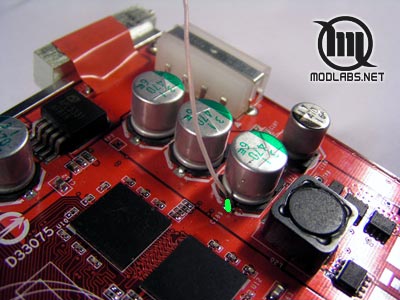

Мониторинг напряжения осуществляется в не очень удобной точке - на одной из "бочек" с лицевой стороны платы. Рекомендую припаять к точке измерения провод и вешать мультиметр уже на него, это значительно удобнее, нежели каждый раз искать на ощупь нужное место.


Особенностью многих видеокарт серии NVIDIA GeForce FX является автоматическое управление частотами ядра. Если память всегда работает на установленной частоте, то видеочип имеет в качестве основных два режима работы: в 2D-приложениях частота равняется 300МГц, а при переключении в 3D-режим она возрастает до указанного в характеристиках значения (в нашем случае, для 5900ХТ, это 390МГц). Кроме того, при отсутствии подключенного коннектора питания графическое ядро работает на частоте 250МГц, а при срабатывании "автотормоза" (см. материал "FAQ по NVIDIA GeForce FX 5900XT") - на 376МГц.
Рассказал я это не для того, чтобы показать, как я круто разбираюсь в видеокартах, а чтобы подвести вас к другой особенности 5900XT (и других GF FX).

Вместе с частотой меняется и напряжение питания ядра!
Значения таковы:
  • Starting voltage: 1.13V
  • 2D-mode voltage: 1.2V
  • Throttling voltage: 1.3V
  • 3D-mode voltage: 1.4V
Это очень важно при регулировке Vgpu. Если вы подстраиваете напряжение в 2D-режиме, ОБЯЗАТЕЛЬНО прибавляйте к цифре на мультиметре 0.2В! То есть, при установке 1.85В в таком режиме, при старте любого 3D-приложения на ядро пойдет 2.05В, что ничем хорошим не закончится! ОК, очередное предупреждение есть, идем дальше...

Как вы уже заметили, для видеокарт 5900XT стандартное напряжение в 3D-режиме составляет 1.4В. Учитывая тот факт, что для аналогичного с точки зрения большинства характеристик ядра 5950 Ultra это напряжение составляет 1.6В, то пожалуй, именно это значение я бы назвал оптимальным для тех, кто хочет обойтись совсем без риска. Ведь, фактически, ядро рассчитано на такое напряжение и работает на заниженном. Средний прирост максимальных частот ядра по сравнению со штатным значением напряжения Vgpu составляет 50МГц, чего будет вполне достаточно для повседневной работы.

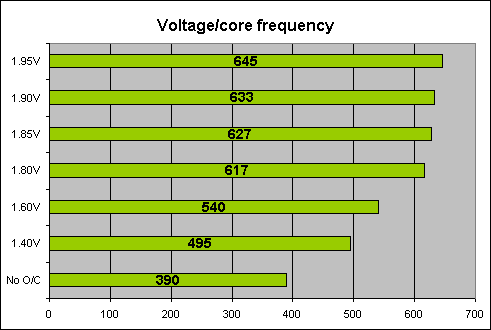

Нас, естественно, не устраивают половинчатые меры. Напряжение было доведено до 1.95В, при этом частота чипа поднялась до 645МГц (напомню, штатной частотой являются 390МГц). При 1.9В максимальной частотой были 615МГц, при 1.8В - 617МГц.


Состояние карты:
  • Охлаждение - Koolance EXOS
  • Крышка чипа – снята
Как видите, до самого предела карта положительно реагирует на рост напряжения Vgpu, поднимая все выше потенциал ядра. Почему я заговорил о пределе - вы поймете в конце этой статьи. ВСЕМ, кто будет делать вольтмод Vgpu - дочитать обязательно!
