Следующий шаг - улучшение контакта между ядром и системой охлаждения. Дело в том, что чип на картах 5900XT (и многих других GeForce FX) закрыт специальной крышкой-теплораспределителем, также защищающей ядро от физических повреждений. И все бы хорошо, но подобное решение создает еще две прослойки между ядром и системой охлаждения, ухудшая теплопередачу. Вместо простой схемы "ядро-термопаста-кулер" получается целый бутерброд "ядро-термопаста-крышка-термопаста-кулер", что явно не способствует эффективному охлаждению.
Лечение очень простое - снимаем крышку и убираем таким образом теплопотери.
Для этого потребуется нож для бумаги или любой другой с плоским и острым лезвием. Процедура схожа со снятием рамки с чипов ATI.

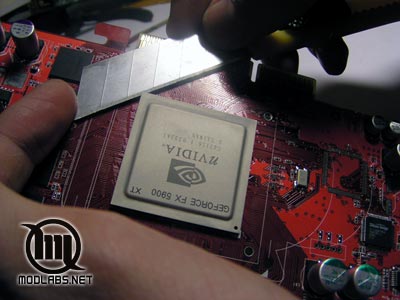

Выбрав наиболее удобный угол (я предпочитаю правый нижний), аккуратно просовываете лезвие под крышку. Удобнее всего при этом расположить нож диагонально.
Немного углубляете лезвие, так чтобы оно держалось между крышкой и чипом.
Затем вытаскиваете лезвие. Снова вставляете его в то же место, но уже самым кончиком, так чтобы нож был перпендикулярен направлению прореза. Не стоит вставлять его глубоко, так как можно повредить бескорпусные детали на чипе.
Медленно и плавно двигаете лезвие в сторону, отделяя таким образом чип от крышки.

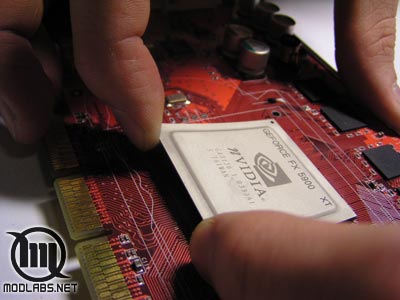

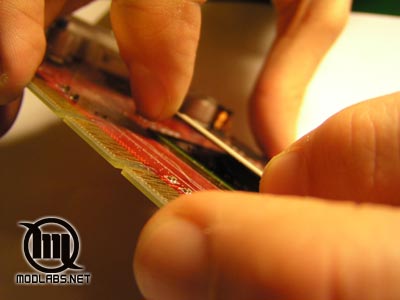

Дойдя до второго угла, скорее всего, уже можно будет вытащить лезвие. В нашем случае уже на этом этапе крышка поднялась настолько, что ее можно было захватить пальцами.

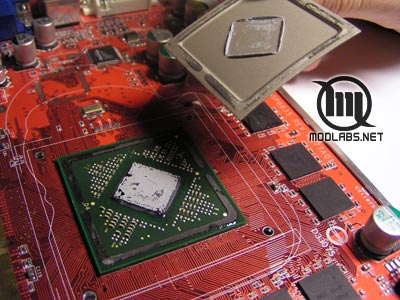

Так же медленно и плавно поднимайте крышку вверх. В определенный момент она просто оторвется полностью, открыв чип.

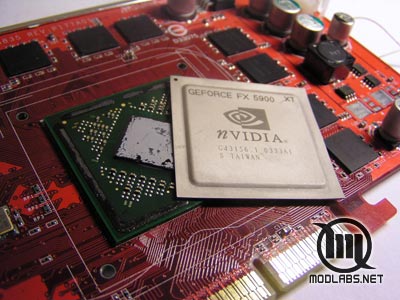

Теперь осталось лишь смыть термопасту, которая находилась между ядром и крышкой; выровнять крышку и добавить ее в нашу коллекцию, к семи рамкам от Radeon'ов и теплорассеивателю от P4-3.2C.
Увы, этот мод самым радикальным образом лишает вас гарантии на плату, так как вернуть назад незаметно защитную крышку уже не удастся никак.

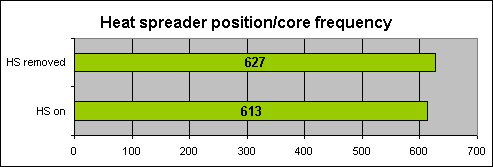

Что можно получить от снятия крышки иллюстрирует диаграмма:
Состояние карты:
- Охлаждение - Koolance EXOS
- Vcore - 1.85V
