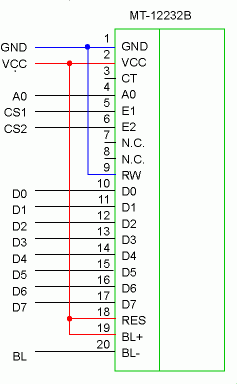

Ну, теперь пора заняться тем, ради чего это все было затеяно. Вооружаемся монтажным проводом и припаиваем согласно схеме. Ниже приведены семы под MT-12232B, PSE12864URT и HD44780.

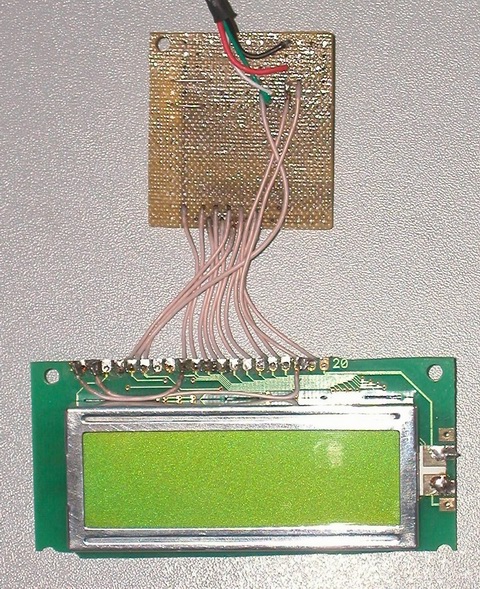

Необходимое дополнение: мало подключить индикатор, нужно еще, чтобы он воспринимался программной частью. Об этом - далее. А в итоге пайки должно получится примерно следующее:
