Итак, процесс подключения к USB завершен. Перейдем к практическому применению.
Программному обеспечению будет посвящена вторая часть статьи, а пока, чтобы можно было попробовать:
Простой тест - для примера, как работать с контроллером.
USB PortIO - эмулятор HD44770. С исходниками.
В архиве, кроме исходников, находятся файлы dlportio.dll и usbportio-test.exe. Требуется скопировать dlportio.dll в каталог к используемой LCD-программе и запустить usbportio-test.exe. После этого, запустить программу и указать ей в параметрах двустрочный индикатор на базе HD44770. Должно работать.
Чтобы перехватчик работал с lcdhype, прилагаемую dlportio нужно разместить в системном каталоге (обычно - c:\windows\system32). Внимание! Если установлен dlportio - не забудьте сохранить оригинальную .dll!

Эмулятор был успешно протестирован с LCDMonitor3 и LCDSmartie. С lcdhype работает ограниченно, в режиме HD44780, без управления подсветкой.

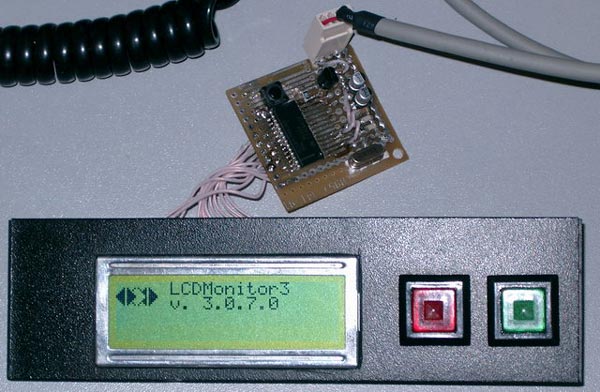

Работающие устройства:

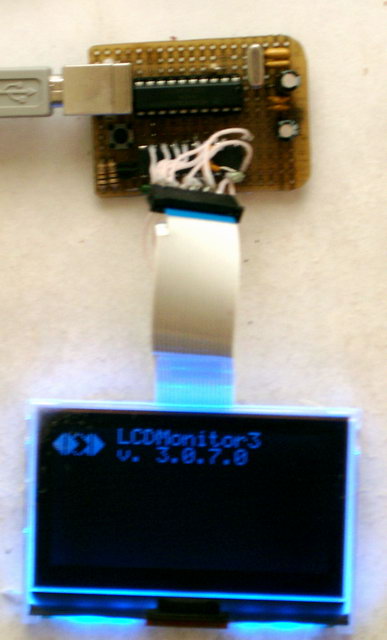

К сожалению, инверсные индикаторы практически невозможно фотографировать со вспышкой, поэтому вторая фотография мутная. В жизни он гораздо красивее.
