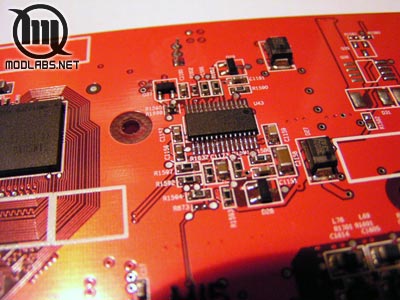

Напряжение GPU на картах X800 Pro/XT (далее по тексту - "X800") управляется контроллером от Fairchild, который находится на оборотной стороне платы, недалеко от верхней кромки. Вокруг него, как всегда, море деталей обвязки. Вот одна из них нам и пригодится.
Возле нижнего левого угла микросхемы имеется бескорпусной резистор, промаркированный на плате как R1597. Он нам и нужен.

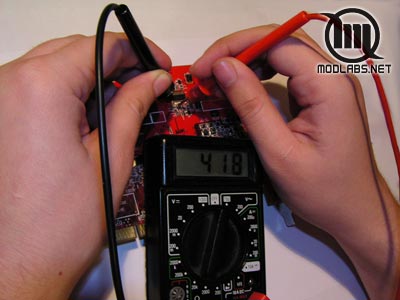

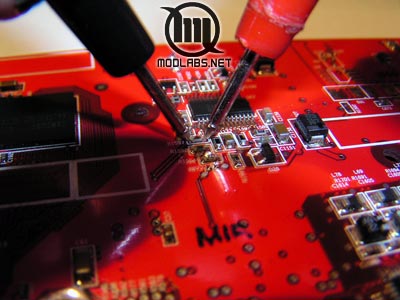

Для начала возьмите мультиметр и замерьте сопротивление на этой детали. Поставив щупы на противоположные концы резистора, вы получите цифру около 415 Ом (три карты, которые я проверял, имели значение от 415 до 418 Ом).
Если выходит нечто принципиально иное, значит неправильно ставите щупы - у меня, к примеру, в одном из положений упорно получалось 230 Ом... Глюк-с :).
Так как вольтмод мы делаем "вслепую", а карандаш понижает сопротивление постепенно с каждым новым штрихом, то очень важно знать начальное значение - именно измеряя сопротивление, мы сможем примерно оценить напряжение БЕЗ включения карты.
Измерив начальное сопротивление, пора приступать к основной фазе.

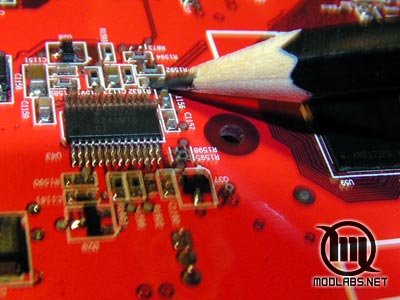

Максимально остро заточите карандаш. Сделайте несколько штрихов по боковой поверхности резистора вдоль, от края до края. Замерьте сопротивление еще раз. Оно должно упасть, причем скорее всего примерно до 400-380 Ом. Отлично! Вот вы и сделали pencil trick!

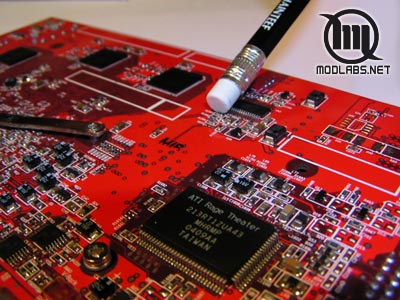

Теперь, удалим результаты нашего первого эксперимента. Это делается простой стирательной резинкой - проведите несколько раз по боковой стороне R1597, этого должно хватить. Проверьте еще раз сопротивление, оно вернется на штатное или близкое к нему (в меньшую сторону) значение.
На этом этапе я вставил карту в систему и включил ее чтобы проверить эффект от проведенной работы и посмотреть, не сгорит ли оно сразу:). Как и следовало ожидать, все оказалось в полном порядке, а напряжение аналогично стандартному. Точка замера напряжения находится в том же месте, что и на Radeon 9800XT.

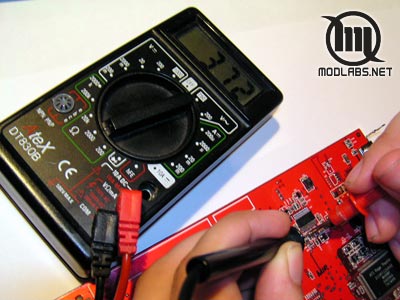

Теперь делаем работу начисто. Нам необходимо выставить точное сопротивление для того, чтобы получить желаемое напряжение. Для этого делайте штрихи графитом с легким нажимом и измеряйте сопротивление после каждого до тех пор, пока не приблизитесь к желаемому результату.
Штатное напряжение Vgpu на Radeon X800 Pro составляет 1.4В (с возможным колебанием на конкретном экземпляре в пределах +/- 0.02В). Примерно (результаты получены опытным путем) соотношение сопротивления R1597 и значения Vgpu составляет +0.1В на каждые 15-20 Ом снижения сопротивления.
Ориентируясь таким образом, "рисуем" необходимое сопротивление. Советую первый раз выставить примерно 400 Ом и проверить результат - напряжение и рост частоты. Для этого возвращаем карту на место, включаем и сразу же (в идеале - включать питание с уже установленным мультиметром) смотрим получившийся результат. Неплохо иметь возможность при этом мгновенно отключить компьютер, если напряжение будет резко выше задуманного (я бы не рискнул сразу проверять систему при, скажем, 2.0В). В любом случае, для первого раза не стоит резко снижать сопротивление - это вы еще всегда успеете сделать, а вот лишняя проверка не помешает.
