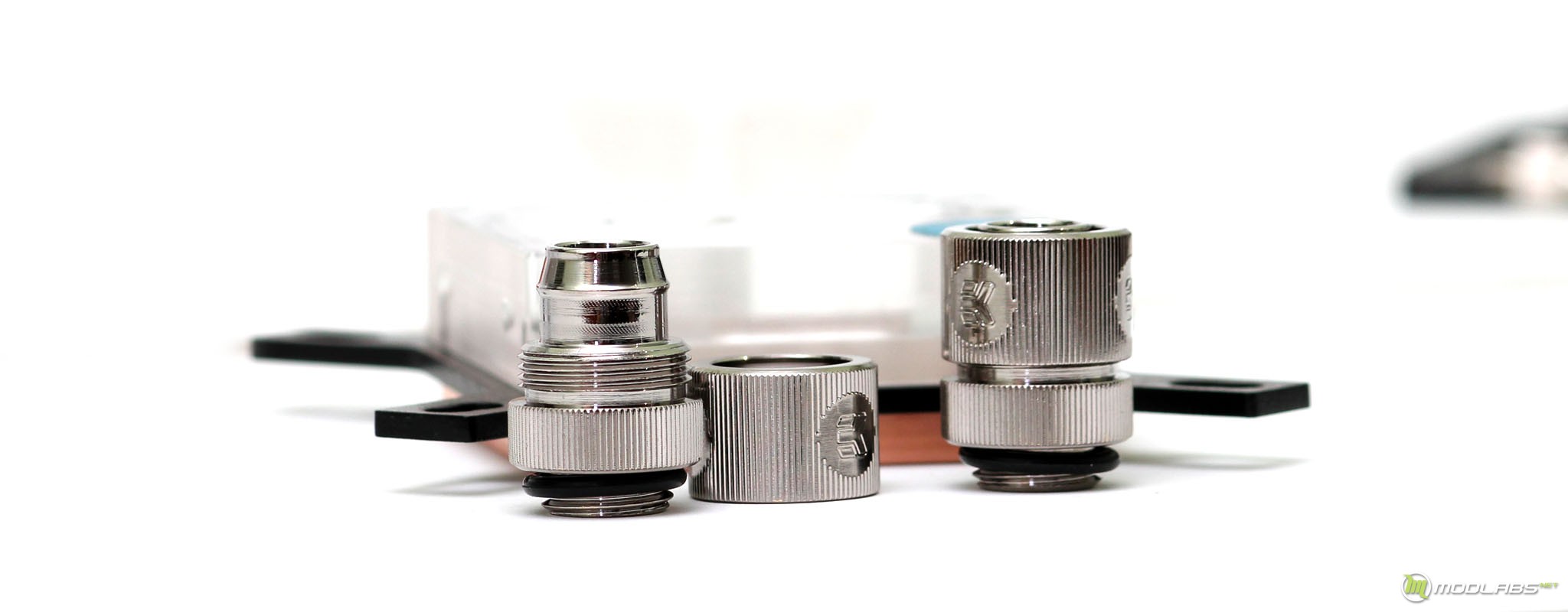

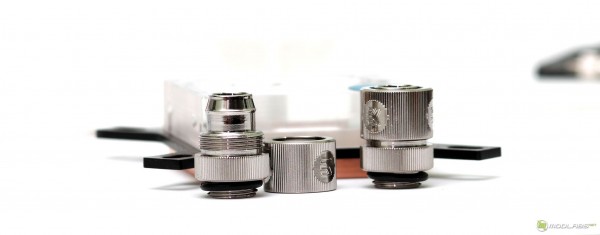

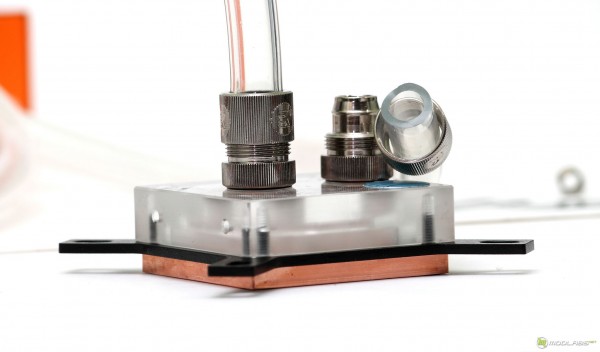

Пришло время сказать пару слов о комплектных фитингах, в данном случае это EK-CSQ ориентируются на использование со шлангом внешний и внутренний диаметр которого составляют 13 и 10 миллиметров соответственно. Фитинги используют резьбу стандарта G1/4, вместе их соприкосновения с рабочей поверхностью имеется уплотнительное кольцо очень хорошего качества изготовления.

Набрасывающаяся гайка позволяет надежно фиксировать шланг. Со шлангом корректных размеров качество фиксации однозначно превышает данный показатель на компрессионных фитингах, а тем более фитингах елочка. Кстати, в отличие от компрессионных фитингов, не совсем ровно отрезанный шланг здесь не столько критичен.

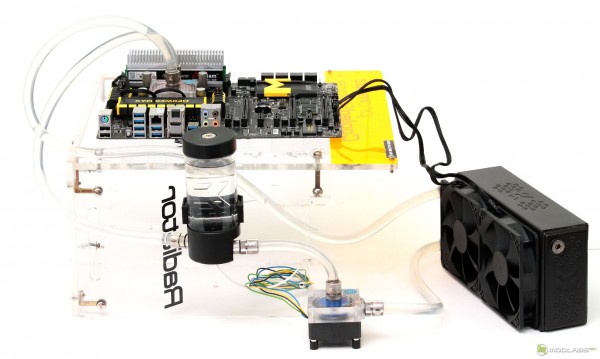

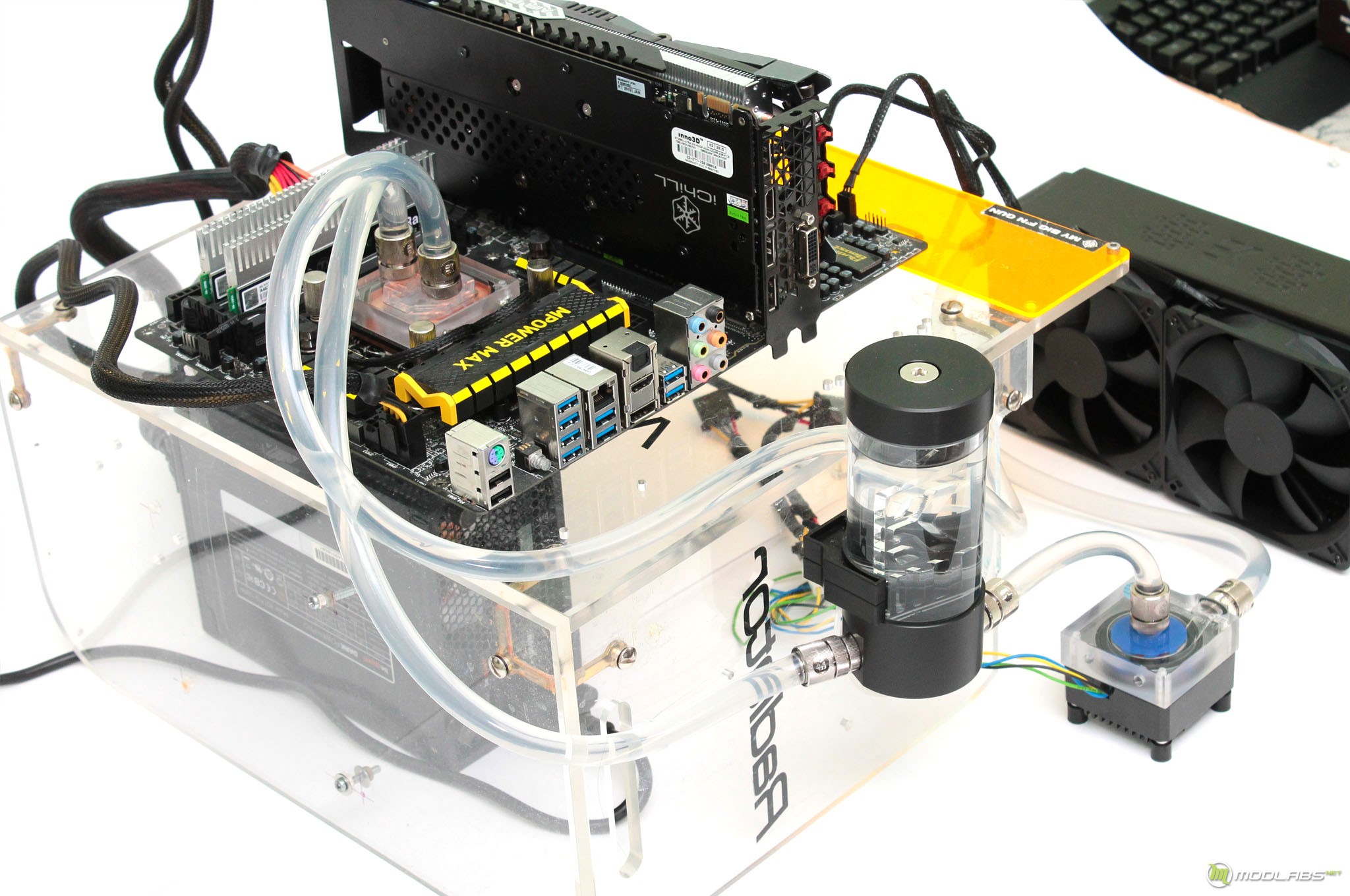

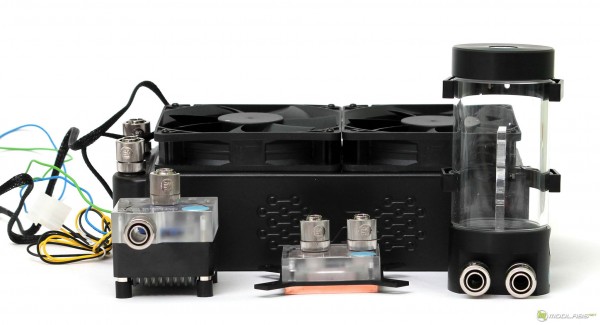

Перед началом установки, по рекомендациям производителя, мы сразу накрутили комплектные фитинги на все элементы системы. Отметим сразу, что в данном материале мы будем рассматривать установку и тестирование комплекта на открытом тестовом стенде. Перед установкой фитингов рекомендуется продумать ориентировочное расположение элементов системы, в нашем случае мне все же пришлось изменить расположение одного фитинга, но об этом позже.

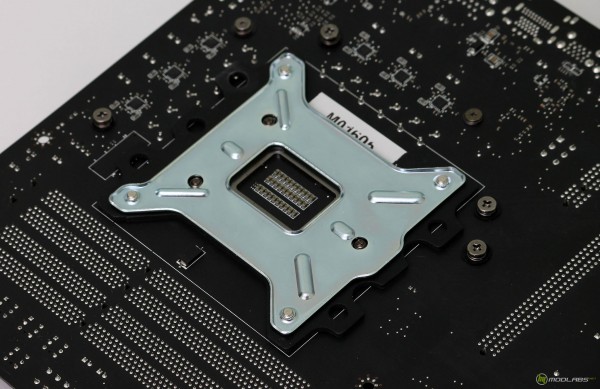

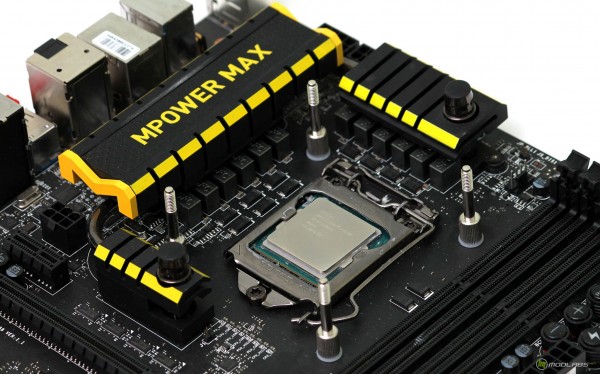

Установку ватерблока необходимо начинать с создания «фундамента» в случае с EK-Supremacy это сделать не так сложно. Опираясь на инструкцию, в зависимости от используемой системы, необходимо подобрать бекплейт и резиновую прокладку. Они устанавливаются на обратной стороне материнской платы, далее с лицевой стороны в бекплейт  вкручиваются четыре двусторонних болта, именно к ним будет крепиться ватерблок. Отдельно отметим, что вкручивать данные болтики не всегда удобно, в нашем случае один из них был окружен радиатором и катушками материнской платы. Но нам удалось осуществить ручную накрутку и далее немного подтянуть их пассатижами.

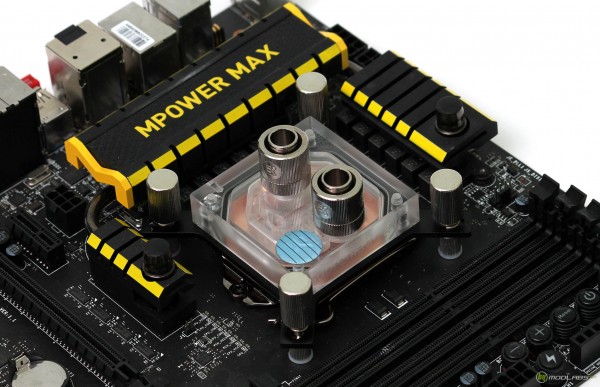

Ватерблок фиксируется четырьмя болтами с ограниченным ходом. Между ними и прижимной пластиной блока устанавливаются довольно надежные пружины. Даже несмотря на ограниченность хода, ватерблок имеет уверенный прижим.

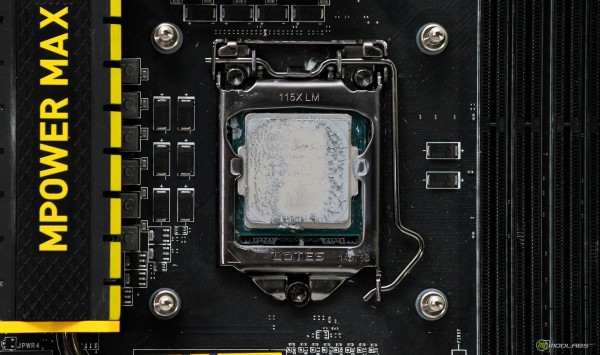

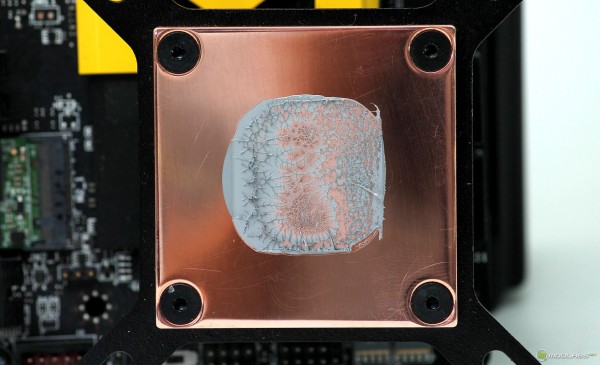

После первого процесса установки, мы сняли ватерблок для проверки качества отпечатка термопасты. Как видим, получился очень качественный прижим в вертикальной плоскости процессора, как раз в месте расположения кристала стендового процессора. Однако, прижим по краям не был столь хорош.

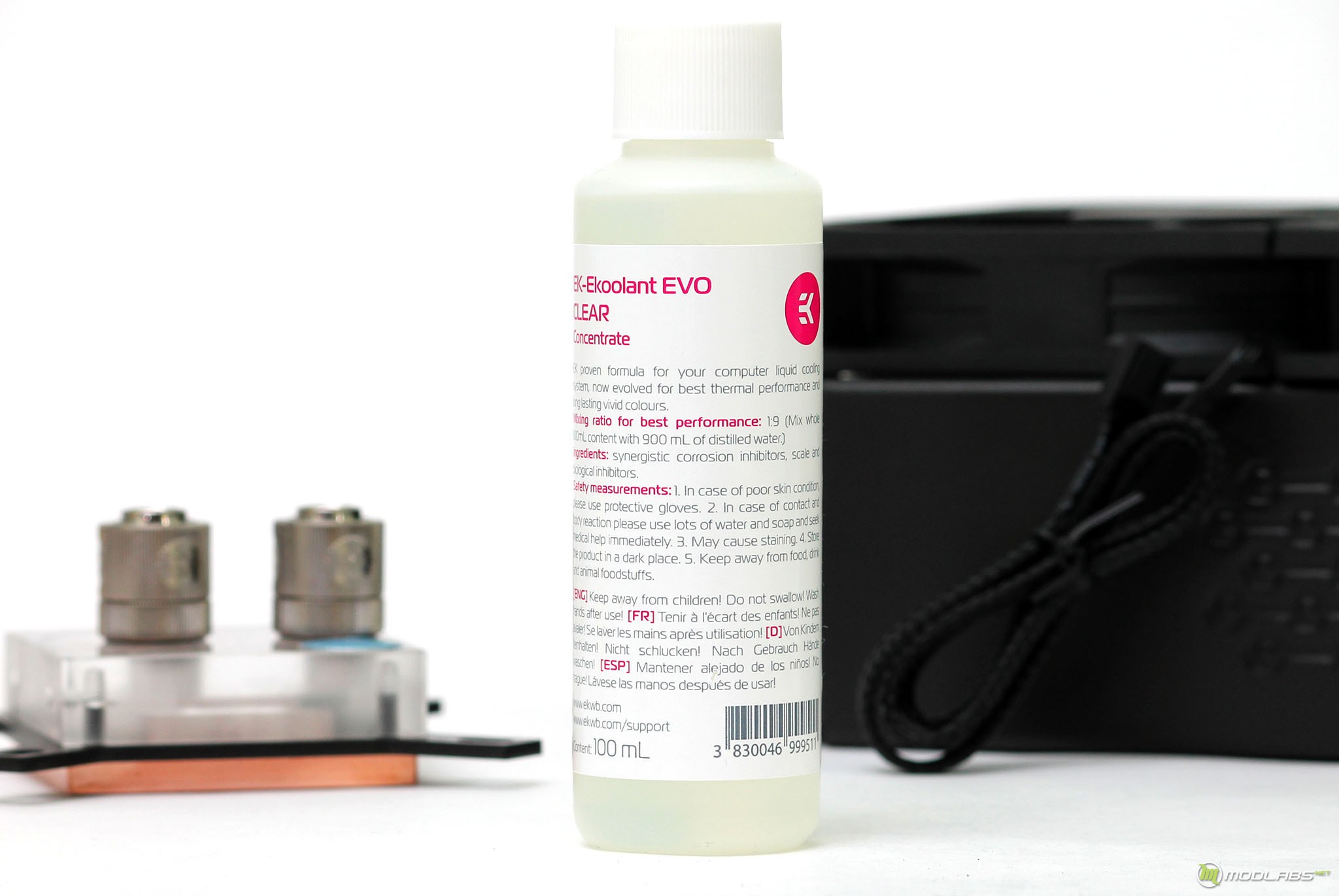

Вопрос поддержания собранной системы в хорошем состоянии всегда вызывал много различных вопросов и дискуссий среди пользователей. Основываясь на личном опыте, каждый водянщик со временем выбирает именно свой метод поддержания системы. Производитель изначально должен выдвинуть вариант наиболее удовлетворяющий всем требованиям, в этот раз в комплекте оказался 100 милилитровый баллончик с присадкой EK-Ekoolant EVO Clear. EKWB рекомендует добавлять порядка 10мл в полностью заправленую систему для предотвращения цветения используемой воды. Итого, баллончика должно хватить на десяток циклов сборки-разборки.

Для процесса тестирования использовался тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K @ 4400 МГц (HT включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Be quiet BN204 DARK POWER PRO 10| 1000W CM
• Microsoft Windows 8.1 Professional + последние обновления.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4400МГц при напряжении 1.38В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Напряжение довольно высокое для данного процессора, но оно было увеличено специально, для большей нагрузки. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

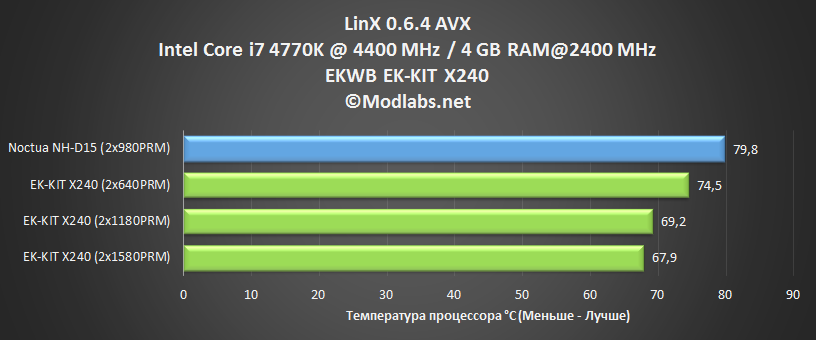

Тестирование происходило в трех режимах работы: 1580PRM, 1180PRM, 640PRM. Да это обороты штатных вентиляторов. В качестве Burn-теста выступала программа LinX 0.6.4 AVX, температура процессора контролировалась утилитами MSI Command Center и С-Temp. Изначально производилась установка и замеры температуры, после чего повторялся процесс установки и замеры производились заново. На графике отображены средние значения за два подхода тестирования.

Итак, при аналогичных оборотах вентиляторов, EK-KIT X240 обставил Noctua NH-D15 почти на десять градусов, а это очень достойный результат. Что касается штатных вентиляторов, то в режиме 1580PRM не приемлемо шумны по меркам системы водяного охлаждения. Режим 1180PRM позволяет им стать на порядок тише, но полностью уйти из диапазона слышимости они могут при оборотах в районе 700PRM.

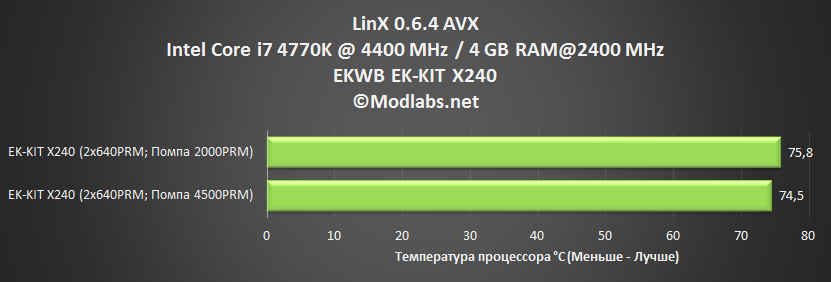

Кстати, мне не забыли о возможности PWM-управления оборотами помпы. Стоит сразу отметить, что на стендовой материнской плате, через утилиту MSI Command Center доступно изменение оборотов в процентном соотношении по ступеням 25%, 50%, 75% и 100%, но помпа не поддалась под каждую настройку и работала только в двух режимах: 4500PRM и 2000PRM.

Как видим, в контруе с одним ватерблоком разница температур минимальна. Что касается акустического комфорта, то на максимальных оборотах EK-DDC 3.2 PWM все же немного слышима и выдает некий уровень вибрации. А вот при 2000PRM помпа становится тихоней и не издает каких- либо звуков, а уровень вибрации снижается до минимального.

Итак, что мы можем сказать в подведении итогов, комплект EK-KIT X240 однозначно является эталонным представителем систем водяного охлаждения. Каждый элемент комплекта выполнен качественно, что в итоге придает EK-KIT X240 сбалансированность, в нем просто нет узких мест. Продуманность набора поставки позволяет сказать, что EK-KIT X240 однозначно подойдет даже новичкам в мире водяного охлаждения. Производительность EK-KIT X240 полностью аналогична качеству изготовления, так по результатам тестирования комплект почти на 10°C опередил одного из воздушных супер кулеров, а такая разница достигается между большинством супер кулеров и вариантов для компактных систем

Конечно, стоимость комплекта значительно превышает простые решения, но здесь не стоит забывать о возможности расширения комплекта. Например, помпа однозначно имеет запас еще на пару ватерблоков, а радиатор в купе с более качественными вентиляторами явно сможет продемонстрировать лучшие результаты. Расширение комплекта тема отдельной статьи, которую мы уже начали готовить, поэтому до связи!

EKWB EK-KIT X240 заслуженно получает награду «EXTREME OVERCLOCKERS CHOICE»
