23/09/2014 - 07:09 [ ][Полигон Modlabs] Обзор MSI Z97 MPOWER MAX AC

Не так давно, мы знакомились с материнской платой на наборе системной логики Intel Z97 от компании MSI. Напомню, героиней прошлого обзора была компактная MSI Z97M из игровой серии GAMING. Сегодня, речь пойдет о плате с тем же набором системной логики, но уже из другого, оверклокерского сегмента компании MSI.

Предлагаю рассмотреть MSI Z97 MPOWER MAX AC, узнать какие особенности позволяют ей относиться к разряду оверклокерских, а так же провести грань сравнения с игровой серией GAMING и увидеть их сходства и различия.

Упаковка платы вписывается в общую стилистику топовых решений компании MSI. Ее передняя грань имеет откидную «крышку» выполненную в форме буквы М и благодаря дополнительной площади при открытии, позволяет ознакомиться с основными особенностями и технологиями, используемыми в Z97 MPOWER MAX AC, их описание так же продолжается и на обратной стороне упаковки.

MSI Z97 MPOWER MAX AC

MSI Z97 MPOWER MAX AC

Обычно мы стараемся минимизировать описание упаковки и комплекта, но в случае с данной платой комплект настолько обширен, что попросту не поместился на одну фотографию J. Его первая часть представлена бумажной продукцией. Помимо стандартных инструкций и гарантийных талонов здесь можно найти довольно интересную инструкцию по разгону процессора, набор маркеров для SATA-кабелей, уже ставшие традиционными табличку на дверь и массивный «шильдик» с логотипом OC-серии. В комплекте так же нашелся программный бонус, позволяющий получить бонусные комплекты в военной ММО-игре War Thunder.

MSI Z97 MPOWER MAX AC

Вторая часть комплекта железная и в нее вошли следующие компоненты:

  • Wi-Fi – Bluetooth модуль Intel 7260NGW + пара Wi-Fi антенн;
  • Шесть кабелей SATA;
  • Планка с портами eSATA;
  • Заглушка для задней панели корпуса;
  • Один SLI-мост;
  • Набор для использования технологии V-CHECK POINTS;
  • Набор конекторов M-Connector.

MSI Z97 MPOWER MAX AC

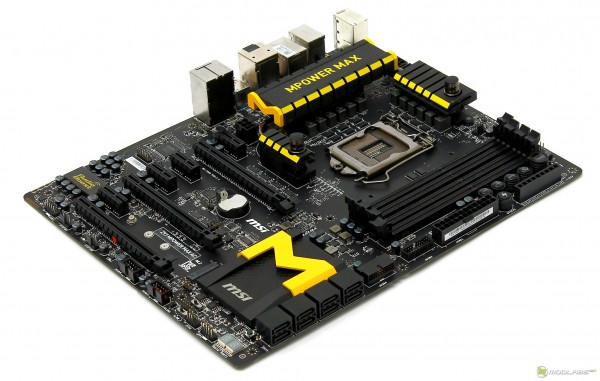

MSI Z97 MPOWER MAX AC выполнена в полноценном формате ATX и имеет размеры 305х244. Визуально, на печатной плате нет свободного места, каждый уголок занят какой-либо микросхемой или разъемом. Как и у плат игровой серии GAMING основной окрас платы черный, а вот редкие цветные вставки теперь желтые, а не красные.

MSI Z97 MPOWER MAX AC

На интерфейсную панель выведено действительно обширное количество портов USB здесь их десять, причем восемь выполнены по стандарту 3.0. Для вывода изображения с графического ядра процессора предназначены по одному HDMI и DisplayPort. Для мультимедийных функций шесть аудио разъёмов miniJack и один SPDIF. Порт PS/2 для подключения клавиатуры\мыши и один LAN так же на месте. Дополнительным бонусом является кнопка ClearCMOS, ну и разъемы вышеупомянутого Wi-Fi – Bluetooth модуля при установке находятся здесь же.

MSI Z97 MPOWER MAX AC

Как и другие платы на наборе системной логики Intel Z97, MSI Z97 MPOWER MAX AC имеет на своем борту сокет LGA 1150 и позволяет устанавливать процессоры данного исполнения из любого класса. Около сокетное пространство окружено радиатором с трех сторон, но в нашем случае при установке крупного Noctua HD-15 это не повлекло за собой каких либо особенностей или ограничений.

MSI Z97 MPOWER MAX AC

Как и в случае с поддержкой процессоров, тип и максимальный объем оперативной памяти определяется набором системной логики, поэтому на плату можно установить четыре планки DDR3 суммарный объем которых не сможет превысить 32гб. В режиме разгона частота памяти может достигать до 3300 Мгц. Одним из бонусов оверклокерского дизайна является наличие двухфазной системы питания, этот факт должен дать запас прочности при работе на значительно повышенных напряжениях.

MSI Z97 MPOWER MAX AC

Рядом со слотами оперативной памяти расположился набор кнопок Easy Button 3, он позволяет управлять следующими функциями: включение и выключение системы, изменение частоты системной шины, использование функций авто разгона OC GENIE, а кнопа Discharge Button позволяет добиться эффекта извлечения батарейки из платы. Изменение частоты FSB работает с шагом в 1 Мгц, могу сказать по личному опыту, что в погоне за долями секунд и парой попугаев этого может быть не достаточно. Помимо кнопок есть точки замеров, пожалуй, всех основных напряжений платы, технология именуется производителем как V-Check Points-2. Раньше при необходимости замерить вольтаж мультиметром приходилось искать точки замера и выводить их в доступные места самостоятельно, поэтому для любителей экстрима это действительно полезная функция.

MSI Z97 MPOWER MAX AC

Как и полагается плате форм-фактора ATX, набор слотов расширения представлен в полноценном объеме. Здесь четыре PCI-E 1X, один PCI-E x16 и еще пара полноразмерных PCI-E, но уже с восьмью доступными линиями. Компоновка слотов не вызывает нареканий, первым идет PCI-E 1X, что позволит установить крупногабаритную систему охлаждения процессора и не помешать видеокарте. Из выделяющихся особенностей отметим наличие дополнительного разъёма питания в формате 6-pin PCI-E, что в теории и практике снижает нагрузку на дорожки питания платы в системах с много тандемными связками видеокарт.

MSI Z97 MPOWER MAX AC

Между парой PCI-E расположился нововведённый разъем PCI-e M.2, как и на плате серии GAMING его особенность заключается в возможности установки накопителей выполненных в различных форм-факторах.

MSI Z97 MPOWER MAX AC

В левом нижнем углу платы, отдельно от основного слоя PCB распаян акустический кодек, роль которого выполняет Realtek ALC1150. Среди бонусов иметься качественная компонентная база и пара усилителей OPA1652. Аналогичное решение было и на плате серии GAMING.

MSI Z97 MPOWER MAX AC

В нижнем углу платы по традиции расположились SATA порты, здесь их восемь, два из них реализуются благодаря контроллеру ASMedia ASM1061, остальные берут начало от набора системной логики. Как и на плате из серии GAMING мы не увидели реализацию SATA Express. Напомним, что при использовании накопителя M.2 пятый и шестой порты SATA будут деактивированы.

Из оверклокерских «примочек» здесь расположились: индикатор POST-кодов, переключатель микросхем BIOS’а, кнопка FASTB1, которая позволяет зайти в UEFI меню при работающей функции «MSI Fast Boot», переключатель SLOW_1 использует настройки позволяющие запустить систему, а уже потом «на лету» задействовать разгон.

MSI Z97 MPOWER MAX AC

За охлаждение элементов системы питания процессора отвечает увесистый-трехсекционный радиатор соединенный, как может показаться на первый, взгляд обычной тепловой трубкой. Для охлаждения набора системной логики Intel Z97 применен не менее крупный представитель. Оба радиатора не имеют явного оребрения, аналогичная картина была и на прошлой плате.

MSI Z97 MPOWER MAX AC

После того, как на Z97M GAMING мы обнаружили не совсем совершенный конструктив радиаторов, разобрать радиатор героини сегодняшнего обзора было вдвойне интереснее… Увы, здесь мы наблюдаем аналогичную ситуацию: полное отсутствие термоинтерфейса, и случае с платой из оверклокерского дивизиона, считаем такую ситуацию упущением.

MSI Z97 MPOWER MAX AC

Вышеупомянутая трубка имеет полое строение, что позволяет использовать ее в составе системы водяного охлаждения. Однако, ориентация не на самый популярный диаметр шлангов небольшого диаметра и не высокие, можно сказать, хлипкие штуцеры наводят на мысль, что это решение не является полностью продуманным и не ориентировано на реального пользователя.

MSI Z97 MPOWER MAX AC

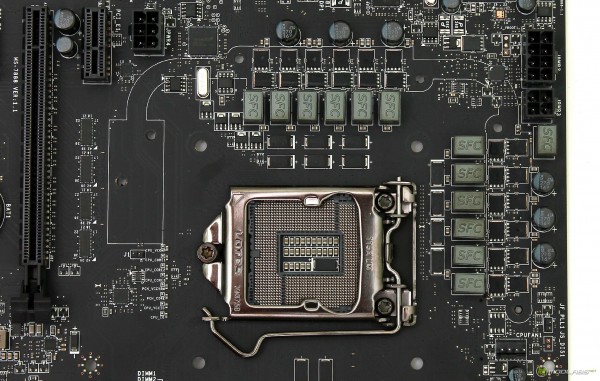

Система питания центрального процессора включает в свой состав двенадцать фаз, управляемых контроллером Intersil ISL6388. В качестве драйверов используются, расположенные на обратной стороне платы, Intersil ISL6611A. Довольно интересно, что для подачи дополнительного питания распаяны два разъема 8-pin и 4-pin.

MSI Z97 MPOWER MAX AC

После знакомства, пора проверить плату в разгоне. Для этого использовался тестовый стенд следующей конфигурации:

Изучив UEFI меню MSI Z97 MPOWER MAX AC можем сказать, что оно практически полностью совпадает с вариантом MSI Z97M GAMING, различия есть, но они не столь значительны и принципиальны. Основные пункты меню, как и быстрые клавиши, остались на месте. Под стать внешнему оформлению изменился и цветовой окрас оболочки.

MSI Z97 MPOWER MAX AC

Как и полагается плате из OC серии, соответствующем меню появилось пара новых возможностей: во- первых добавлены два новых режима для LN2, при выборе которых автоматически деактивируются встроенные контроллеры и различные опции энергосбережения.

MSI Z97 MPOWER MAX AC

Во вторых, для настроек памяти производитель подобрал и сохранил профили с прямой ориентацией на наиболее часто используемые чипы оверклокерской памяти.

MSI Z97 MPOWER MAX AC

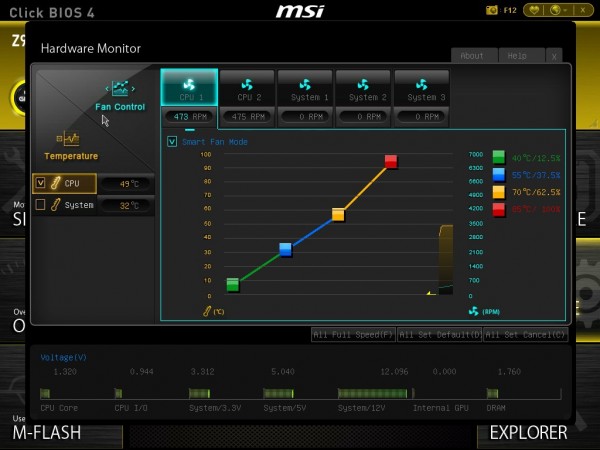

Отдельно отметим, что меню управления вентиляторами, не претерпело ни каких изменений и по сравнению с некоторыми платами данного сегмента смотрится довольно примитивно.

MSI Z97 MPOWER MAX AC

Функции авторазгона OC Genie отработала успешно, в первом режиме процессор перешел на множитель х40, а во втором на x44, при этом повысив напряжение с небольшим запасом. Но с платой такого класса функции авто разгона уходят на второй план, так как хочется познакомиться с платой поближе.

MSI Z97 MPOWER MAX AC,

В ручном режиме мы без труда заставили стендовый образец i7 4770K работать на частоте в 4500мгц, при этом в режиме нагрузки радиаторы системы питания прогрелись приблизительно до 43°C, система была стабильна и ограничивалась потенциалом самого процессора. Если учитывать уровни напряжения, на которые плата рассчитана при использовании экстремальных систем охлаждения, даже при использовании системы водяного охлаждения у платы останется запас прочности. Разгон по частоте системной шины остановился на частоте в 178мгц, для нашего экземпляра это не рекордные показатели, но возможно плату стоит «помучать» еще….

В окончании стандартных тестов, пусть и без экстрима, но с проточной водой в контуре, я решил протестировать процессор в привычных бенчеру тестах и посмотреть на плату в работе. По результатам этих экспериментов, могу с уверенностью сказать, что плата адекватно реагировала на граничные частоты процессора, не впадала в циклы старт-стопов после зависаний.

Встроенный индикатор POST-кодов и точки замера напряжений были попросту удобны, в один момент захотелось управлять и другими параметрами минуя UEFI меню, возможно производителю стоит добавить возможность выбора функций для уже имеющихся клавиш. При использовании кнопки Discharge Button и режима Slow mode, я начал сожалеть, что производители не устанавливали их аналоги на платы поколения Intel P965. С их помощью можно было бы спасти не один рекорд, потерянный при зависании «На скриншоте» и избавиться от множества ColdBaGов вызванных долгим временем «сброса» BIOS.

Конечно, мы не можем завершить статью без упоминания цены данного решения, на момент публикации материала, по данным Яндекс.Маркета, она находится в районе 9000 рублей, что учитывая цены аналогов стандартно, не мало. В ценовой борьбе, на наш взгляд побеждает обычная вариация MSI Z97 MPOWER, без Wi-Fi – Bluetooth модуля.

В общем, MSI Z97 MPOWER MAX AC сможет занять достойное место как на тестовом стенде с экстремальным охлаждением, так и в простом корпусе, обладатель которого нацеленного на создание качественной и надежной системы.



Обсудить материал можно на Форуме или в наших группах ВКонтакте и Facebook.
