Немного истории:

Затеял я как то Upgrade и решил поменять свой старенький GeForce 2 MX, который служил мне верой и правдой очень долго, на что то новенькое.
Поменять решил по трем причинам:

• Нехватка скорости
• Небольшое замыливание изображения
• Отсутствие TV-Out

В общем, выбор пал на GeForce 4 MX440.
Полазив по прайсам, нашел GeForce 4 MX440 Palit Daytona OEM за $98, но (как обычно бывает с OEM) кроме видео карточки, кулечка и диска с драйверами ничего не дали :(

GeForce 4 MX440 Palit Daitona - общий вид купленной карты

Тогда я решил доукомплектовать ее сам и купить недостающий кабелек S-Video-to-RCA (7 контактный). Облазив полгорода, его так и не нашел. Поэтому купил обычный 4 контактный за 1$. Продавец убеждал, что он подойдет к моей видеокарте, что все S-Video выходы одинаковы, в общем я купился:).

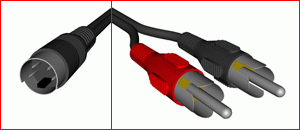

4 контактный S-Video

Прийдя домой, я вставил видеокарточку, побегал в игрушки, покайфовал от новой скорости и в конце решил заняться TV-Out.
Подключил кабель к видеокарте, а тюльпаны по очереди к телеку и поигравшись с nView, я понял что фильмы на телеке мне сегодня не посмотреть:(.

После такого облома мне в голову закрались две мысли:

• Плохой TV-Out - кстати мысль не покидала меня до конца
• Неправильно подключен кабель

Оставив на время первую висеть резидентом в мозге, я всерьез занялся 2 идеей (поиском правильной распайки).
Облазил кучу сайтов, форумов и получив уйму советов, я принялся за дело.

Первым делом прозвонил свой 4-х контактный кабель.

Распайка 4-х контактного S-Video кабеля

Далее начал пробовать все комбинации, предложенные мне.
Терпел неудачу за неудачей, пока все таки не нашел единственный правильный вариант. После чего разрезал и перепаял свой кабель.

Рабочий вариант распайки S-Video для GeForce 4 MX440

Пояснение к картинке:

• 1 штекер - втыкаем в видеокарту
• 2 штекер - втыкаем в телевизор

Далее в вкладке nView выбираем Clone и наслаждаемся:)


А теперь, что я от всего этого получил:

• Довольно неплохую видеокарту с превосходным TV-Out и кабельком S-Video-to-RCA за 99$
• Море удовольствия от общения с людьми
• Опыт
• Надежду в том, что помогу кому то еще
• Будущий кайф от просмотра новых фильмов в классном качестве и на телеке
