На упаковке приведены вид системы в сборе, несколько слов об «отличительных особенностях» и краткий перечень компонентов, находящихся внутри:
В коробке аккуратно сложены элементы данной системы:
Большинство составляющих находятся в собственных коробочках, что говорит о сборе данного комплекса из зарекомендовавших себя и проверенных отдельно взятых компонентов, предназначенных для работы в контуре СВО.
В комплект поставки Magicool DIY Liquid Cooling Kit входят:
- водоблок на процессор (крепление – универсальное, socket 478, 754/939/940, AM2, LGA775);
- помпа, интегрированная в расширительный бачек;
- радиатор системы водяного охлаждения;
- 120-миллиметровый вентилятор;
- решетка-гриль для вентилятора;
- набор крепежных винтов;
- соединительный шланг;
- баночка с рабочей жидкостью;
- комплект штуцеров с зажимными гайками;
- заправочный шприц;
- пакетик с термоинтерфейсом типа «серебрянка»
Пока же более внимательно изучим компоненты DIY Liquid Cooling Kit.

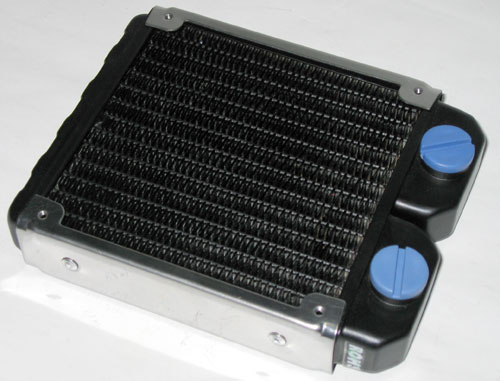

Радиатор Magicool 120 D, имеющий много общего с моделями аналогичного класса от Alphacool и Aqua Computer, выполнен из меди и помещен в зеркальный стальной кожух.
Отверстия для штуцеров с целью защиты от попадания внутрь чужеродных микрокомпонентов закрыты пластиковыми пробками.
Рассматриваемый радиатор имеет следующие характеристики: габариты - 150 х 120 х 30 мм; вес – 350 г; резьбовое соединение под штуцера – G1/4"; крепежные отверстия – под винты М3. Подобные характеристики позволяют с легкостью разместить его внутри или снаружи любого полноформатного корпуса.
Для оптимального продува радиатора в комплекте поставляется вполне стандартный 120-миллиметровый вентилятор. В Magicool не поскупились на решетку-гриль, призванную во время вращения защищать его лопасти от пальцев пользователя, и наоборот :)
Перед нами – модель D12BM-12 производства YATE LOON ELECTRONICS:
Данный вентилятор имеет уровень шума порядка 34 дБ при скорости вращения 1700 об/мин. Создаваемый воздушный поток – 72 CFM. Заявленные характеристики наверняка заставят задуматься любителей тихих компьютеров, однако рассматривая модель в работе не отличается какими-либо назойливыми акустическими особенностями. Шум, конечно, ощущается, но он вполне терпимый. Кроме того, никто не мешает при необходимости снизить обороты. Благо, подавляющее большинство современных материнских плат позволяют регулировать скорость вращения подключенных вентиляторов через настройки BIOS.
Набор Magicool DIY Liquid Cooling Kit комплектуется помпой, именуемой Black Pump G1/8".
Данная модель представляет собой пластмассовый расширительный бачок с габаритами 80 х 85 х 70 мм (д х ш х в) с интегрированным насосом, способным, если верить заявлениям производителя, прокачать 280 литров жидкости в час. На верхней крышке имеется заправочное отверстие, которое закрыто толстым винтом с резиновой шайбой-прокладкой. Помпа питается от 12-вольтовой линии стандартного molex-разъема, в разрыв которой включен небольшой преобразователь напряжения:
Нижняя часть бачка-помпы – съемная:
Она изготовлена из оргстекла. Данная крышка крепится к корпусу восемью винтами через резиновую прокладку.
Отверстия для подачи жидкости имеют небольшой диаметр. К тому же, выходной штуцер наверняка соединен с помпой через маленький отрезок силиконового шланга, дополнительно уменьшающего диаметр внутреннего сечения:
Подобная конструкция увеличивает сопротивление контура СВО, однако, видимо, оказалась наиболее удачной при разработке рассматриваемого узла, Black Pump G1/8". Для соединения компонентов между собой в комплекте поставляется небольшой отрезок довольно твердого шланга диаметром 8/10 мм (внутр./внешн.):
В комплекте поставки DIY Liquid Cooling Kit также есть шесть штуцеров с зажимами гаечного типа (два с резьбой G1/8" для помпы, еще четыре G1/4" – для водоблока и радиатора):
Инструкция по использованию рассматриваемой системы охлаждения состоит из нескольких листов формата А4, скрепленных обычным степлером и согнутых пополам:
Не самое презентабельное руководство пользователя, однако надеемся, что такой его формат обусловлен предсерийным/тестовым статусом набора, попавшего к нам на тестирование. Для заправки системы в комплекте поставляется баночка специальной жидкости зеленоватого оттенка:
В ее состав входят дистиллированная вода, этиленгликоль и краситель, светящийся в ультрафиолетовых лучах. Перечисленные компоненты не дадут завестись микроорганизмам в контуре СВО, и дополнительно защитят металлические детали от коррозии. Вот, собственно, наклейка на банке, вид вблизи:
Пожалуй, один из самых интересных компонентов рассматриваемого набора – процессорный водоблок производства Magicool.
В небольшой отдельной коробочке находятся:
- собственно водоблок;
- прижимная пластина из оргстекла с отверстиями под все современные типы разъемов;
- компоненты крепления;
- инструкция по установке на процессор.
Сам теплосъемник выполнен из довольно толстого медного основания и крышки из оргстекла. Его габариты – 68 х 68 х 21 мм (без штуцеров), вес – 260 г.
Рабочая часть основания представляет собой набор многочисленных ребер высотой 4-5 мм и толщиной менее 1 мм:
Крышка крепится через уплотнительное резиновое кольцо восемью винтами с потайными головками. Само основание в центральной части имеет 3-миллиметровый выступ, который будет контактировать непосредственно с процессором.
В целом подобная конструкция довольно непривычна – и из-за своих габаритов, и благодаря оригинальной конфигурации рабочей части (похоже на обычный процессорный кулер со спиленными ребрами). Посмотрим, как детище Magicool покажет себя на практике, а пока – парочка фотографий для сравнения:
Swiftech Apogee GT явно компактнее рассматриваемого теплосъемника:
Пожалуй, на этом предварительное знакомство с Magicool DIY Liquid Cooling Kit можно завершить, и переходить к более интересным сборке системы и практическим испытаниям.
