03/10/2007 - 16:04 [ ]Современные перспективы СВО среднего уровня на примере Magicool DIY Liquid Cooling Kit

ОГЛАВЛЕНИЕ:

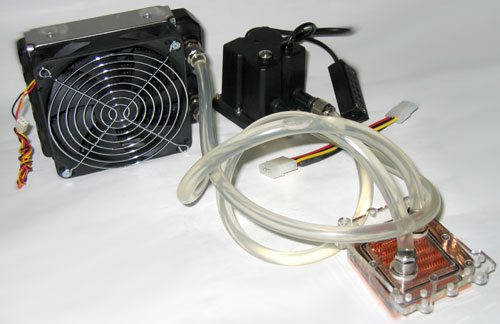

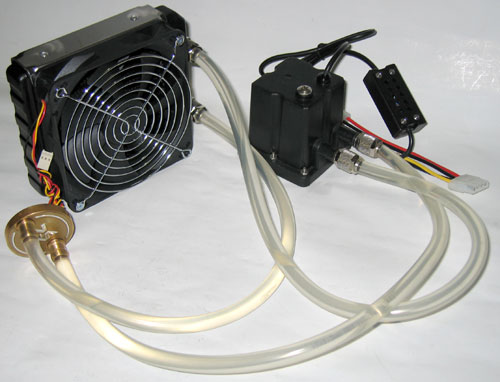

Сборка компонентов Magicool DIY Liquid Cooling Kit в единую систему особых затруднений не вызвала. Стоит отметить, что для сохранения полного товарного вида рассматриваемого продукта мы использовали альтернативные шланги, а заправка контура проводилась обычной кипяченой водой. Система в сборе выглядит следующим образом:

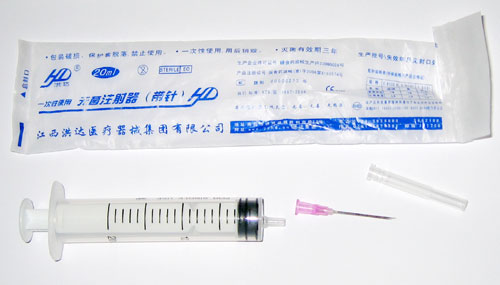

Кстати, стоит упомянуть устройство для заправки, которым комплектуется решение от Magicool:


Обычный аптечный шприц китайского происхождения, с толстой иглой. Вполне удобный, и для предусмотренных целей подходит наилучшим образом.
А вот и главный конкурент рассматриваемой системы водяного охлаждения – Aucma CoolRiver 2. Также в сборе, изначально заправленная и готова к тестированию:


Радует тот факт, что в данной СВО, как и в DIY Liquid Cooling Kit, используется вентилятор производства YATE LOON одной модели – системы поставлены в максимально близкие тестовые условия.

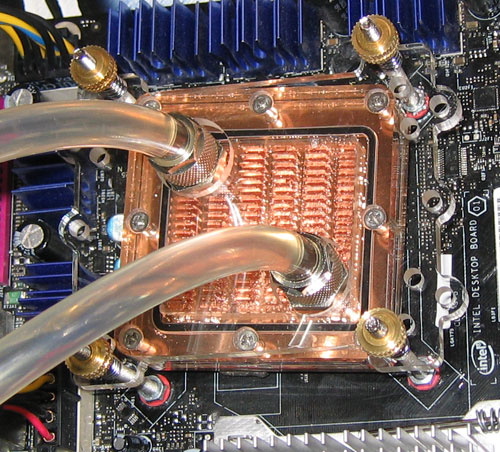

Установка водоблока Magicool на процессор затруднений не вызвала:


Изначально были опасения, что из-за больших габаритов он упрется в какой-либо близкий элемент на материнской плате, однако конструкция основания с выступающей центральной частью позволила этого избежать. Впрочем, не исключено, что на других материнских платах с установкой данного теплосъемника возникнут некоторые трудности. Из недостатков Magicool DIY Liquid Cooling Kit следует отметить склонность системы к протеканию:

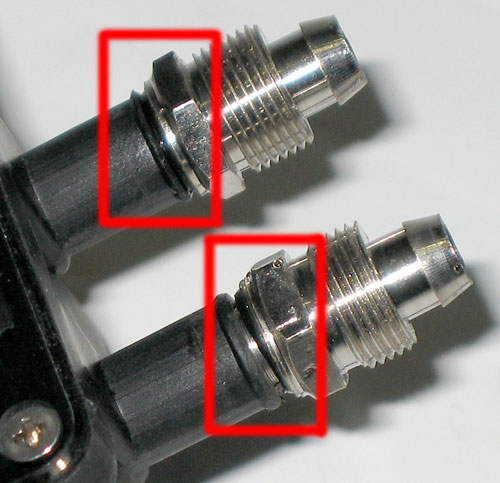

Источник сего безобразия искать даже не потребовалось, так как он был известен заранее:


То ли у штуцеров, предназначенных для помпы, слишком длинная резьба, то ли наоборот, у Black Pump G1/8" резьба патрубков слишком короткая, но уплотнительное резиновое кольцо попросту не достает до пластмассы на одном из них. На другом для полного и надежного закручивания штуцера пришлось приложить немалые усилия, но результат, к счастью, был достигнут.
Естественно, тестирование завершилось хорошо – никто не пострадал :). Но длительное время эксплуатировать систему в таком виде нельзя. Придется либо поработать плоскогубцами, либо обрезать/сточить часть штуцеров со стороны резьбы. Неприятный момент, который должен исправить в первую очередь производитель рассматриваемой системы водяного охлаждения.

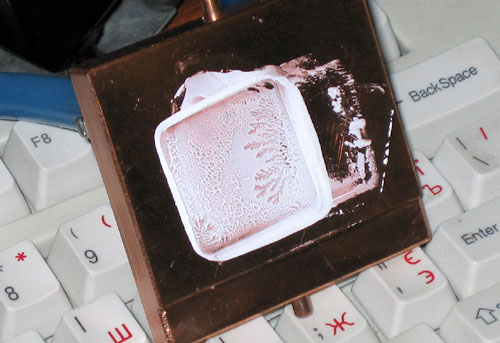

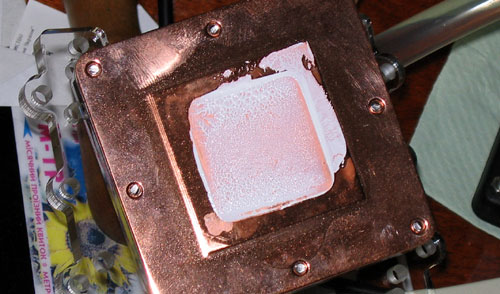

После проведения всех необходимых замеров, мы решили проверить качество контакта основания водоблока с теплораспределительной крышкой процессора. Как видите, претензий к ровности поверхности Magicool нет:


Ну а это – уже DIY Liquid Cooling Kit с водоблоком Waterworker WC-155Cu:


Выглядит гораздо более органично, чем в оригинале, не так ли?
Вот такое крепление используется для установки альтернативного теплосъемника:

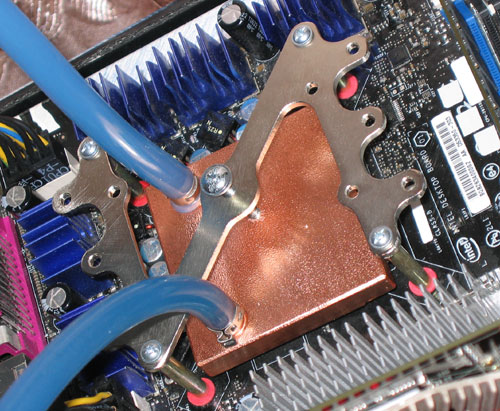

Кстати, оно нам здорово пригодилось. Причина проста – Aucma CoolRiver 2 не имеет собственного крепления под LGA775, поэтому пришлось искать оптимальную конструкцию:


К слову, водоблок Aucma довольно габаритный. Он, в отличии от Magicool, не имеет выступа в центральной части, и поэтому упирается в прилегающие к процессорному разъему конденсаторы. Для его правильной установки пришлось сдвинуть «центр тяжести» немного в сторону:

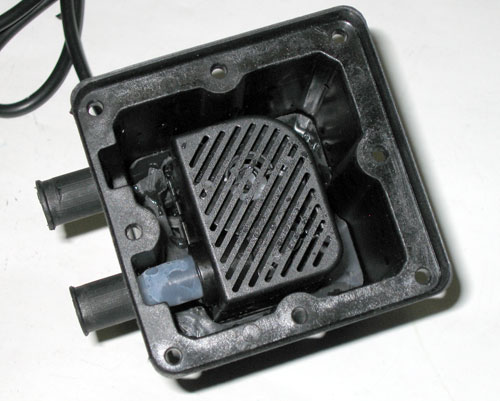

Впоследствии тестирование прошло успешно, а крепление водоблока от Waterworker можно смело рекомендовать для альтернативного применения в составе системы Aucma CoolRiver 2. Для максимально полного знакомства с компонентами Magicool DIY Liquid Cooling Kit уже после испытаний мы решили разобрать помпу:


Внутри – ничего экстраординарного. Согласно нашим предположениям, компактный погружной насос оказался соединенным с выходным патрубком через небольшую силиконовую трубку. Для его оптимальной фиксации используется резиновая вставка:

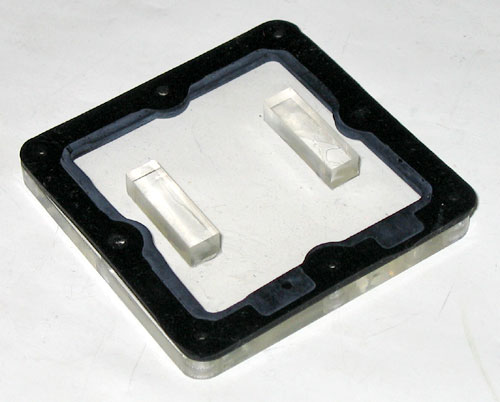

А вот, собственно, и крышка с прокладкой:


Два небольших выступа фиксируют вставку, которая, в свою очередь, удерживает в оптимальном положении насос.
Если бы не течь в контуре, то к работе Magicool DIY Liquid Cooling Kit практически не было бы претензий. Конечно, вентилятор довольно ощутимо шумит, но его всегда можно заменить на более удачную модель, или снизить обороты. Помпа же работает очень тихо, и ее присутствие в системном блоке во время работы будет практически незаметным. Единственная рекомендация потенциальным покупателям рассматриваемого комплекта – установить данный узел СВО на кусочек поролона или резины для эффективного подавления микровибраций.
В целом в процессе испытаний о продукте от Magicool сложились положительные впечатления. Что касается итогов тестирования – читайте в следующем разделе.
