Комплект поставки, внешний осмотр

Теперь на рынке систем жидкостного охлаждения такое обилие и разнообразие, что производители начинают идти на различный ухищрения, изменяя внешний вид, добавляя возможность перезаправки и делать кучу надписей на упаковке о том какая же замечательная водянка ждет вас внутри. Но не стоит торопиться с выбором и бросаться на первое понравившееся, я бы рекомендовал «посмотреть всех», сделать отбор для себя, взять действительно лучшую систему охлаждения, которая будет одновременно эффективной и тихой. Сегодня мы познакомимся с одной из таких систем, она потенциально может претендовать на звание эффективной и тихой СЖО, встречайте необслуживаемую СЖО с необычным водоблоком DeepCool Captain 240.

Упаковка и комплектация.

Система охлаждения поставляется в небольшой темной коробке, на лицевой части которой присутствует изображение самого продукта.

Упаковка довольно информативна, на ней можно найти множество полезной информации о характеристиках продукта.

Каждый элемент упакован в полиэтиленовый пакет.

Развернув содержимое пакетов, перед нами предстаёт довольно большой комплект поставки, в который входит:

• Сама СЖО
• Пара вентиляторов
• Универсальный бекплейт
• Набор креплений для Intel и AMD
• Набор винтов
• Разветвитель на 4 вентилятора
• Инструкция
• Фирменная наклейка

Вентиляторы

Система жидкостного охлаждения DeepCool Captain 240 комплектуется парой фирменных вентиляторов черно-красного цвета. Модель вентиляторов GF120, двнные вертушки можно приобрести в разнице, но только в полностью черном цветовом варианте. Черно-красные GF120 можно найти только в комплекте непосредственно с системами охлаждения DeepCool.

Вентиляторы имеют привлекательный внешний вид, в черной рамке находится красная крыльчатка на которой находятся девять узких и довольно сильно изогнутых лопастей. На конце каждой лопасти находится насечки, качество пластика и его обработки на высоком уровне.

Вентиляторы награждены функцией PWM управления, крыльчатка может вращаться со скоростью от 600-2200 об\мин, при этом в паре создавая внушительный воздушной поток 182.24CFM на максимальных оборотах, уровень шума заявленный производителем равен 17.6~39.3dB(A).

Толщина вентилятора равна 26мм, если смотреть на него сбоку, то можно видеть, что на рамке находится красная глянцевая полоса.

Вентиляторы GF120 имеют очень приятный внешний вид, надеюсь на деле внешний вид будет подтверждён хорошей производительностью и низкими шумовыми характеристиками.

Производитель укомплектовал СЖО фирменным 4pin разветвителем, благодаря которому можно установить четыре вентилятора на радиатор СЖО.

Внешний вид

Пред нами стандартная необслуживаемая СЖО, состоящая из радиатора, пары шлангов и водоблока со встроенной помпой. Судя по данному фото производитель не удосужился откачать воздух до конца из контура, в акриловой трубке видна воздушная подушка, если поднять водоблок выше уровня и дать всему воздуху подняться в вверх, то акриловая трубка окажется полностью заполнена воздухом.

DeepCool captain 240 обладает одним из самых необычных водоблоков, во первых его размер намного больше того что мы привыкли видеть 89.0X65.0X82.0мм. Так же в водоблок встроена акриловая трубка, по которой видно, как бежит хладагент. Хладагент используемый в captain 240 бледно красного цвета, на фотографии которая приведена на упаковке он имеет более насыщенный оттенок. На одной из боковых сторон присутствует логотип Gamer Storm.

Водоблок довольно большой его равен высота его 89мм, по первой фотографии видно, что он состоит из трёх частей, разбирать его я не буду, обойдемся только внешним осмотром. На второй фотографии «Вид сверху» видно, как акриловая трубка уходит в центр крышки, а сама крышка по дизайну напоминает самолётную турбину, в крышку встроена красная подсветка. На третьем фото видно, что к водоблоку присоединены пара подвижных фитингов на которых запрессованы шланги.

Технические характеристики помпы (заявляемые производителем):

• Скорость помпы: 3400±150RPM
• Рабочее напряжение помпы: 6~19VDC
• Номинальное напряжение помпы: 12VDC
• Срок службы помпы: 120000 часов
• Тип коннектора помпы: 3Pin
• Ток: 0.23±10%A(MAX)
• Потребляемая мощность помпы: 3W
• Вес: 1183±10g

Единственное с чем на деле я увидел жесткое расхождение с заявленным характеристиками, это скорость работы помпы, у моего экземпляра помпа работала на скорости 6100 об\мин при напряжении 12v. При скости 6100 об\мин помпа довольно шумная, звук который издаёт подшипник напоминает сильный высокочастотный писк, при снижении оборотов на 50% писк становится менее назойливым, но при этом он выделяется на общем фоне.

Для отвода тепла в конструкции DeepCool captain 240 используется 240мм алюминиевый радиатор с 14 плоскими каналами между которыми проклеена гофрлента. Размер радиатора 274X120X27mm, толщина рабочего тела составляет всего 16мм.

К радиатору на выступающие из него 8мм ёлочки «Натянуты» запрессованы шланги

Справа присутствует выход для перезаправки СЖО, но при этом производитель не указывает срок службы используемого изначально хладагента.

Немного разочаровали мятые ребра гофрленты на новой водянке.

Из коробки основание защищено пластиковой рамкой.

На медной основание нанесена с завода термопаста.

Основание выполнено из меди, размер его ~80х80мм, основание довольно гладкое, имеет среднее качество полировки, отражение в нём расплывчатое и не четкое.

Основание внутри имеет микроканальную структуру, ребра высотой 2мм находятся на расстоянии 0,2мм друг от друга.

Чудя по отпечатку основание не имеет каких-либо неровностей, прижим его к процессору довольно хороший.

Визуальный осмотр CAPTAIN 240, подошёл к концу, после краткого раздела «установка» мы перейдем к тестированию данной системы охлаждения. а пока взглянем на общие технические характеристики:

• Размер водоблока 89.0X65.4X76.0мм
• Длина шлангов: 310мм
• Размер радиатора: 274x120x27мм
• Материал радиатора: Алюминий
• Скорость помпы: 3400±150RPM (6200 RPM)
• Рабочее напряжение помпы: 6~19VDC
• Номинальное напряжение помпы: 12VDC
• Срок службы помпы: 120000 часов
• Тип коннектора помпы: 3Pin
• Ток: 0.23±10%A(MAX)
• Потребляемая мощность помпы: 3W
• Размер вентилятора: 120x120x26мм
• Скорость вращения вентилятора: 600±200-2200±10% RPM
• Максимальный воздушный поток: 182.24 CFM
• Давление воздуха, создаваемое вентилятором: 3.71mmH2O (MAX)
• Срок службы вентилятора: 100000 часов
• Уровень шума вентилятора: 17.6～39.3dB(A)
• Вес: 1183±10g
• Совместимость с Intel: LGA115Х/LGA1366/LGA2011/LGA2011-3
• Совместимость с AMD: FM2+/FM2/FM1/AM3+/AM3/AM2+/AM2

Далее переходим к установке и тестированию

Установка и тестирование

Установка

Установка CAPTAIN 240 довольно проста, для начала нужно прикрутить к водоблоку нужные вам крепления, хочу заметить, что крепления крепятся сверху, с наружной стороны, каждое крепление фиксируется на два винта.



Для установки на процессоры intel LGA150X/1366 и AMD потребуется использование бекплейта идущего в комплекте, о процессе установки всё подробно расписано в инструкции. Для установки на LGA2011 нужно установить в процессорную рамку специальные винты переходники, а после гайками, идущими в комплекте зафиксировать водоблок.

Водоблок имеет довольно интересную красную подсветку.

Тестовый Стенд:

• Процессор: Intel Core i7 4960X 6/12 4.0Ghz 1,2v LGA2011
• Охлаждение CPU: DeepCool Captain 240, Corsair H100i
• Материнская плата: ASUS Rampage IV Gene X79
• Оперативная память: Kingston Svage 32Gb
• Видеокарта: GTX 980 4Gb
• Блок питания: Corsair HXi 750
• Корпус: Открытый стенд

Противником DeepCool Captain 240 сегодня станет более породистая водянка Corsair H100i с 240мм радиаторам отличающаяся более толстым рабочим телом и более тихой помпой. Corsair H100i была протестирована с вентиляторами GF120 Идущими в комплекте с Captain 240.

Уровень шума

Измерение уровня шума проходило с помощью цифрового шумомера, с расстояния ~10см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 30,5-31,5дБ, данные ниже 33-34дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. Уменьшение скорости помпы делает возможным использовать СО в тихом режиме работы.

Работа помпы оппонента куда тише, учитывая факт того что она работает на максимальных оборотах.

Результаты температур

Для прогрева CPU использовалась утилита Linx 0.6.5 в течении 10минут при комнатной температуре 27 градусов. Результаты тестирования отображены на диаграмме. С понижением скорости помпы результаты температуры стали хуже на 1-2 градуса.

Довольно предсказуемый результат, радиатор с более толстым рабочим телом показал лучший результат.

Заключение

Разочарование, именно это стало результатом тестирования DeepCool Captain 240. Не смотря на все красивости, которые привнесли инженеры в конструкцию Captain 240. DeepCool не может показать хорошей эффективности, при этом оставаясь шумной на максимальных оборотах помпы. Конечно, снизив скорость вращения двигателя можно избавиться от лишнего шума, но это будет ценой эффективности. Единственное что меня порадовало это комплектные вентиляторы они действительно тихие и по качеству я не побоюсь этого сказать, они не уступают вентиляторам Noctua. На такой вот минорной ноте, закончился обзор DeepCool Captain 240, но что интересно, я пока делал обзор после полученных мной результатов тестирования начал сравнивать с результатами других авторов… И о ужас, все поголовно говорят что помпа тихая, кому верить выбирать тебе читатель, я свою работу сделал, ты предупреждён, будь осторожен.

Комплект поставки, внешний осмотр

Не раз я говорил в своих работах о развитии минимализма в индустрии ПК. Данная тенденция находит большое количество обожателей, которые готовы в прямом смысле слова «уместить неуместное». Стоит отдельно отметить одного из производителей SilverStone у которого есть целая линейка весьма неплохих компактных корпусов, к примеру серия SUGO которая на рынке очень давно. Собственно, основной проблемой серии SUGO является высота процессорного кулера которая ограничена 100мм. И производитель сделал систему охлаждения, которая идеально должна подойти для использования в своих же корпусах, и так же стать интересным выбором для тех, кто собирает компактную HTPC систему. Предлагаю вашему вниманию обзор и тестирование процессорного кулера TOP конструкции SilverStone NT06-PRO.

Упаковка и комплектация

Система охлаждения поставляется в небольшой картонной коробке, на которой отображено большое количество информации о продукте.

Комплектация системы охлаждения довольно большая, но с другой стороны в ней нет ничего лишнего:

• Радиатор
• Вентилятор
• Набор креплений Intel
• Набор креплений AMD
• Антивибрационные прокладки
• Две пары скоб для вентилятора
• Универсальный бекплейт
• Термопаста в тюбике
• Инструкция

Радиатор строение и особенности

Перед нами радиатор топ конструкции, в состав которого входят шесть никелированных тепловых трубок C образной формы. Тепловые трубки имеют диаметр 6 мм. Размер радиатора равен 139х140х82мм.

Тепловые трубки выходят с одной стороны основания, поднимаясь вверх на 40мм немного расходятся в стороны и устремляются под углом 90 градусов в алюминиевые ребра. От основания до внутренней поверхности радиатора всего 53мм.

Судя по фото поверхность основания и радиатор не параллельны друг другу, из-за сильного перегиба тепловых трубок, и не совсем ровного радиатора. В конструкции радиатора насчитывается всего 52 алюминиевые пластины 47 длинных и 5 коротких. Толщина пластин 0,5 мм, а межрёберное расстояние равно ~1.8мм, Ширина пластин равна ~30мм.

Сама по себе конструкция довольно небольшая, но при этом имеет довольно не скромный вес 410г, площадь рассеивания радиатора составляет 3750 см2.

В конструкции радиатора присутствуют 5 коротких ребер, данная конструктивная особенность сделана, для доступа отвертки к винтам прижимной пластины.

Тепловые трубки находятся на расстоянии друг от друга ~13мм.

Стоит обратить внимание на следы припоя в местах соединения ТТ и ребер радиатора. Это означает что ребра и тепловые хорошо спаяны между собой.

На основании находится наклейка, ее необходимо удалить перед установкой системы охлаждения

Шесть тепловых трубок в основании пропаяны между двух пластин.

Основание гладкое имеет среднее качество полировки, отражение в нём довольно мутное.

Ровность основания оставляет желать лучшего, очень жаль, но основание имеет горб.

Горб подтверждает отпечаток процессора, а если приглядеться, то можно увидеть, что основание имеет даже волнообразный отпечаток.  Но тем неимение прижим в зоне кристалла очень хороший.

Вентилятор

Радиатор поставляется в комплекте с одним вентилятором, имеющим необычные размеры 120х120х20мм. На крыльчатке расположено девять небольших лопастей, так же крыльчатка имеет довольно большой ротор 43мм диаметром.

С обратной стороны присутствует наклейка, на которой можно найти модель вентилятора HA1220H12SA-Z. Вентилятор оснащён функцией PWM управления и работает на скорости в диапазоне 1000-2200 Об/мин, воздушный поток соответственно при максимальных и минимальных оборотах равен 57 ~ 126 м3/ч.

Использование утоненного вентилятора обусловлено тем, что производитель предполагает, что вентилятор будет установлен на нижнюю часть радиатора. И это довольно интересный подход который поможет сделать систему охлаждения совместимой с большинством HTPC корпусов.

Установка и тестирование

Установка и совместимость

Процесс установки SilverStone NT06-PRO очень прост, крепеж довольно просто собирается. Пошаговый процесс для LGA115X отображен на фото ниже.

После того как крепления собраны рекомендуется нанести тонким слоем термопасту, и закрепить радиатор прижимной пластиной c винтами.

Прижимная пластина фиксируется двумя винтами, до них возможно добраться с помощью отвертки, через специальные прорези.

Далее просто фиксируем вентилятор скобами.

Производитель предполагает установку вентилятора как сверху, так и снизу. Вентилятор фиксируется специальными скобами за выступы на рёбрах с торцов радиатора. Ширина и высота 139х140мм радиатора вполне предполагает установку 140мм вентиляторов с круглой рамкой в которой предусмотрены крепления под 120мм.

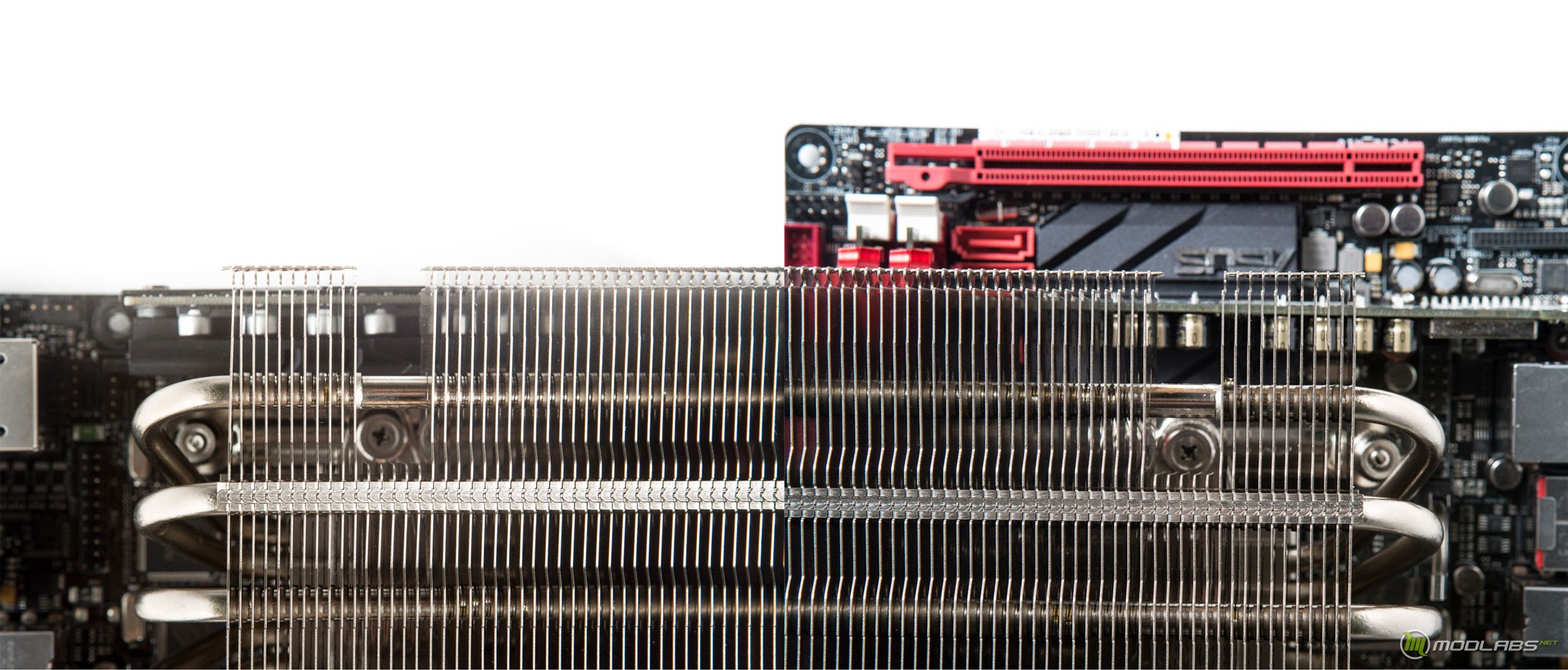

На материнскую плату ASUS Maximus VI Impact используемую в тестовом стенде была невозможна установка вентилятора снизу. Первой причиной этого была высота платы подсистемы питания Impact’a, стоит помнить, что существует ряд несовместимостей с материнскими платами при установке вентилятора снизу.

Второй причиной стал изогнутый радиатор и сильно большой изгиб ТТ, по фотографиям ниже, видно на сколько сильно этот чрезмерный изгиб сокращает расстояние от памяти или элементов на материнской плате до внутренней стороны радиатора. Делая невозможным установку вентилятора на нижнюю часть радиатора.

Попытки выгнуть вручную привели к деформации крайних пластин, и последующему возврату в исходное состояние самого радиатора.

Пока я намерен ссылаться на заводской брак, так как продукция компании SilverStone, с которой я имел честь столкнуться отличалась всегда высоким уровнем качества. Напоминаю, высота системы охлаждения с вентилятором установленным снизу равна всего 82мм. А при установке вентилятора наверх, высота меняется ровно на толщину вентилятора. В случае с родным вентилятором толщина составит 102мм.

Тестирование

Тестовый стенд:

• Процессор: Intel Core i7 4770K@3.7 1,15v (HT включена, Turbo - включена);
• Материнская плата: ASUS Impact VI Z87;
• Оперативная память: Kingston Savage 2х8Gb 1600Mhz;
• Жёсткий диск: Intel SSD 530 240Gb
• Блок питания: Corsair HXi 760

Intel Core i7-4770K скальпирован, крышка отполирована, результате снижение температуры в общем составило 13-16 градусов относительно температуры с заводским термоинтерфейсом.

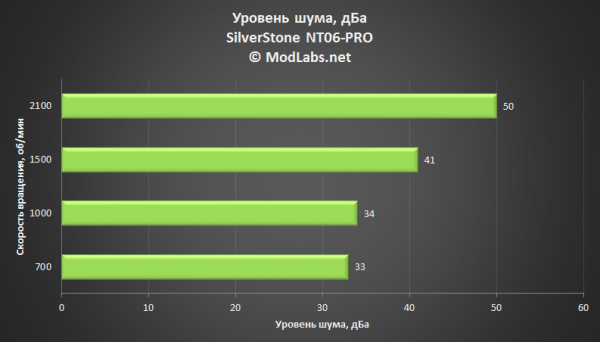

Для измерения уровня шума использовался цифровой шумомер, с расстояния ~10см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 30,5-31,5дБ, данные ниже 33-34дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. Для прогрева CPU использовалась утилита Linx 0.6.5 в течении 10 минут при комнатной температуре 27 градусов.

Дополнительно вентилятор системы охлаждения был протестирован в режиме 700об\мин, скорость его была замедленна через резистор.

Заключение

Вот и подошло к концу тестирование кулера SilverStone NT06-PRO, вполне возможно он станет спасением для многих HTPC систем. С установленным вентилятором снизу его высота составляет всего 82мм, а данный размер должен вписаться в подавляющие большинство корпусов. Но не всё так радужно, некоторые важные нюансы всё же есть: чтобы использовать NT06-PRO вентилятор снизу нужно, чтобы на материнской плате были не высокие радиаторы подсистемы питания, и памяти. Так же не радует качество основания, присутствие горба лишает основание полного контакта с тепло распределительной крышкой процессора. Очень не понравился загнутый радиатор, конечно это не влияет на производительность, просто как факт. Но не будем о грустном. Вентилятор системы охлаждений оказался довольно тихим и производительным, он смог даже на оборотах, ниже заявленных условно охладить пыл процессора. В любом случае решать будет стоимость, а нам пока остаётся дождаться появление данной системы охлаждения на отечественном рынке.



Обсудить материал можно на Форуме или в наших группах ВКонтакте и Facebook.

Введение, Noctua NF-A14 industrialPPC-3000 PWM

Не так давно мы уже знакомились австрийскими вентиляторами. У нас на тестировании побывала вся линейка серых сов Redux и всего пара представителей высокопроизводительных вентиляторов из линейки industrialPPC, все вентиляторы были в одном экземпляре, они прошли краткий обзор, который вы сможете прочесть пройдя по ссылке. Сегодняшнее тестирование будет довольно необычным я не буду рассматривать вентиляторы по отдельности, сегодня я вам покажу как они работают в парах, да ещё и на радиаторах. Мне кажется, что парное тестирование вентиляторов довольно актуально, так как на рынке распространены в достаточном количестве радиаторы требующие установки пары вентиляторов, и поведение вентиляторов, установленных на радиатор или в корпус в плане шума довольно сильно может отличаться от характеристик, заявленных в спецификациях. Тестирование по большей своей части будет посвящено линейке industrialPPC, но для того, чтобы было интересно к тестированию добавятся еще, и другие представители вентиляторов Noctua. Так же у данной статьи будет целых три части, каждая часть будет обусловлена отдельной категорией: 280мм радиаторы СЖО, процессорный супер воздух и 240мм радиатор СЖО. Первая часть как вы уже поняли будет посвящена 140 мм вентиляторам, я предлагаю не затягивать более со вступлением и перейти к осмотру и тестированию вентиляторов.

Всего в линейке 140мм industrialPPC присутствуют четыре модели, отличаются они количеством оборотов, классом защиты и наличием PWM управления. У нас на тестирование представлена практически вся линейка вентиляторов, за исключением единственного лишенного опции PWM, NF-A14 industrialPPC 2000.

• NF-A14 industrialPPC 3000 PWM
• NF-A14 industrialPPC IP67 2000 PWM
• NF-A14 industrialPPC 2000 PWM
• NF-A14 industrialPPC 2000

Линейка industrialPPC это такие элитные промышленные «рабочие совы», высокий уровень качества, проверенные временем технологии, немного иной окрас (точнее сказать кардинально другой), качество исполнения, долговечность, высочайший уровень производительности. 140мм вентиляторы промышленных сов построены на базе легендарной стостороковки NF-A14, но обладают более суровым нравом и отличаются высоким уровнем производительности и соответственно высоким уровнем шума.

Таблица с техническими характеристиками участников

Модель	NF-A14 industrialPPC 3000 PWM	NF-A14 industrialPPC IP67 2000 PWM	NF-A14 industrialPPC 2000 PWM	NF-A14 PWM
Размер	140x140x25 мм	140x140x25 мм	140x140x25 мм	140x140x25 мм
Коннектор	4-pin PWM	4-pin PWM	4-pin PWM	4-pin PWM
Длина провода	400 мм	400 мм	400 мм	200 мм
Диаметр крыльчатки	133 мм	133 мм	133 мм	133 мм
Диаметр ротора	42 мм	42 мм	42 мм	42 мм
Подшипник	SSO2	SSO2	SSO2	SSO2
Геометрия крыльчатки	A series with Flow Acceleration Channels	A series with Flow Acceleration Channels	A series with Flow Acceleration Channels	A series with Flow Acceleration Channels
Технология рамки	AAO	AAO	AAO	AAO
Скорость вращения (+/- 10%)	3000 RPM	2000 RPM	2000 RPM	1500 RPM
Скорость вращения, мин (PWM, +/-20%)	800 RPM	500 RPM	500 RPM	300 RPM
Воздушный поток	269,3 м³/час	182,5 м³/час	182,5 м³/час	115,5 м³/час
Уровень шума	41,3 dB(A)	31,5 dB(A)	31,5 dB(A)	24,6 dB(A)
Уровень статического давления	10,52 мм H2O	4,18 мм H2O	4,18 мм H2O	2,08 мм H2O
Потребляемая мощность, макс	6,6 W	2,16 W	2,16 W	1,56 W
Ток, макс	0,55 A	0,18 A	0,18 A	0,13 A
Напряжение	12 V	12 V	12 V	12 V
Наработка на отказ	> 150.000 h	> 150.000 h	> 150.000 h	> 150.000 h
Комплект поставки	Fan + 4 Fan Screws	Fan + 4 Fan Screws	Fan + 4 Fan Screws	Low-Noise Adaptor (L.N.A.)
				Low-Noise Adaptor (L.N.A.)
				4-Pin Y-Cable
				30cm Extension Cable
				4 Vibration-Compensators
				4 Fan Screws
Гарантия	6 years	6 years	6 years	6 years
Защита	IP52	IP67	IP52	-
Материал	Fibre-glass reinforced polyamide	Fibre-glass reinforced polyamide	Fibre-glass reinforced polyamide	-
Тип мотора	Трёхфазный	Трёхфазный	Трёхфазный	-

Noctua NF-A14 industrialPPC-3000 PWM

Noctua NF-A14 industrialPPC-3000 PWM, данный представитель промышленных вентиляторов является, пожалуй, самым высоко оборотистым и самым дорогим вентилятором в линейке. Цифра 3000 в название говорит о возможности работать на скорости 3000 об\мин.

Данный вентилятор поставляется в небольшой черно коричневой коробке, с надписью industrialPPC и названием вентилятора под ней. В правом верхнем углу расположен логотип компании в коричневом прямоугольнике.



На оборотной стороне присутствует наклейка с краткими характеристиками модели.

Вентилятор расположен в черном картонном поддоне.

Комплект поставки очень скромен, по мимо вентилятора в него входит только винты для фиксации вентилятора.

По сколько комплект поставки у всех одинаковый, повторять его для каждого представителя industrialPPC, я далее не буду.

Перед нами пара черных стосороковок Noctua NF-A14 industrialPPC-3000 PWM, визуально за исключением цвета и длины кабеля нет никаких изменений. Тип используемого подшипника SSO2, в связке с трёхфазным мотором и так же благодаря функции PWM управления вентилятор работает на скорости от 800-3000 об\мин, это заявленные производителем характеристики. Черная крыльчатка несет на себе семь широких лопастей с насечками на концах, лопасти находятся под довольно острым углом примерно 40 градусов, длина одной лопасти равна 45,5мм, диаметр самой крыльчатки равен 133мм.

Все отличия спрятаны от взора, главным отличием NF-A14 industrialPPC-3000 PWM от эталонной версии NF-A14, является скорость работы двигателя, которая может достигать 3000об\мин, к слову это самый производительный вентилятор из всех вентиляторов Noctua. Да и в принципе один из самых производительных 140мм вентиляторов на рынке. В сочетании с высокой производительностью производитель гарантирует очень долгую работу двигателя более 150 000 часов, для вентилятора который должен работать в промышленных условиях большой ресурс является ключевой особенностью.

Толщина вентилятора равна 25мм, с одного из торцов расположена маркировка, свидетельствующая о присутствие класса защиты IP52. Характеристика IP52 - Защита от оседающей пыли, полная защита двигателя от контакта с пылью. Защита от внутренних повреждений оборудования вследствие пылевых отложений. Защита от капель воды, падающих под углом до 15°. Защита от капель.

Продукты компании Noctua славятся своей технологичностью, при чем технологии реализованные производителем реально работают. Noctua NF-A14 industrialPPC-3000 PWM перенял очень эффективную технологию геометрии крыльчатки Flow Acceleration Channels. Суть её в том, что на краях лопастей присутствуют три насечки. Задача насечек предотвращение завихрений воздушного потока на концах лопастей, благодаря им у вентилятора появляется более тихая работа на средних и высоких оборотов. А самое главное это упорядочивание, фокусировка воздушного потока что даёт более высокую производительность. Говорить о том, что это удачная технология позволяет хотя бы то что её переняли Thermalright м применяют в своих новых вентиляторах TY-149, а также, такая же крыльчатка с насечками присутствовала на вентиляторах двухсекционного кулера Ice Haммer IH-THOR. Материал, который производитель использует тоже отличается во всей линейке industrialPPC используется fibre-glass reinforced polyamide.

Рамка вентиляторов имеет ступенчатую структуру, данная технология позволяет улучшить аэродинамические свойства вертушки, позволяя облегчить переход от ламинарного потока к турбулентному и тем самым, снизить шум на входе воздушного потока. Эта технология называется AAO (Advanced Acoustic Optimisation).

Как и у прародителя NF-A14, каждый вентилятор industrialPPC обладает антивибрационными резиновыми уголками, которые довольно легко снимаются. Их задача снизить вибрацию во время работы вентилятора.

Особенность работы Noctua NF-A14 industrialPPC-3000 PWM (для одного вентилятора)

Производитель заявляет, что вентилятор может работать на скорости от 800(+/- 20%)-3000(+/- 10%) об\мин, и это действительно так. Экземпляры, попавшие на тестирование работали на скорости 700-2700об мин. Двигатель обладает одной важной и не очень приятной особенностью, снижая скорость ниже 1200 об\мин в работе двигателя появляются паразитный звуки, напоминающие глухой треск. При работе свыше данной отметки паразитные звуки пропадают, слышно только как лопасти разрезают воздух. Из всех протестированных industrialPPC трёхтысячник оказался самым шумным на минимальных оборотах.

Noctua NF-A14 industrialPPC-2000 IP67 PWM

Noctua NF-A14 industrialPPC-2000 IP67 PWM

Следующий участник имеет более спокойный нрав, ограниченный 2000 об\мин, но имеет более высоки класс защиты IP67. Поставляется он так же в небольшой черно коричневой коробке.

С обратной стороны которой присутствует наклейка с характеристиками вентилятора

Все 140мм вентиляторы Noctua industrialPPC внешне не отличимые и всё сказанное о первом участнике относится сюда же. По сути перед нами тот же NF-A14 только в черном цвете.

Единственное в чем можно найти отличие — это маркировка на наклейке с оборотной стороны.

Толщина вентилятора равна 25мм, с торца присутствует маркировка, говорящая о присутствии класса защиты IP67. Присутствие данного класса защиты означает, что устройство полностью защищено от твердых тел (проникновения пыли), а также защищено от временного конденсата, или кратковременного погружения на глубину до 1м

Повторяться о технология применяемых в крыльчатке и рамке я считаю немного лишним о всё этом можно прочесть выше в описании Noctua NF-A14 industrialPPC-3000 PWM. Я лишь повторю ссылки на описание производителя:

Крыльчатка - A-Series with Flow Acceleration Channels

Рамка - AAO (Advanced Acoustic Optimisation)

Подшипник - SSO2

Особенность работы Noctua NF-A14 industrialPPC-2000 IP67 PWM (для одного вентилятора)

Noctua NF-A14 industrialPPC-2000 IP67 PWM данный представитель промышленных вентиляторов порадовал меня больше всех, конечно он не лишен паразитных призвуков в работе двигателя, но у данной модели их меньше всего слышно. Звуки издаваемые двигателем больше похожи на еле слышный треск, или даже шелест. Граница появления паразитных звуков сала меньше если сравнивать с трёхтысячником, теперь они появляются при работе двигателя на скорости менее 1000 об/мим. При работе свыше данной отметки паразитные звуки пропадают, слышно только как лопасти разрезают воздух. Скорость работы вентилятора составила 400-1800 об\мин, против заявленных 500(+/- 20%)-2000(+/- 10%) об\мин, всё в пределах нормы заявленного отклонения.

Noctua NF-A14 industrialPPC-2000 PWM

Noctua NF-A14 industrialPPC-2000 PWM

Коробка такая же как у предыдущих участников, отличаются они только названием вентиляторов.

С оборотной стороны находится наклейка с краткими характеристиками вентилятора.

Перед нами все те же черные NF-A14, их подробное описание присутствует выше, в описании Noctua NF-A14 industrialPPC-3000 PWM.

Отличаются вентиляторы визуально только маркировкой на наклейке с обратной стороны.

Толщина вентиляторов равна 25мм, на торце присутствует маркировка говорящая что вентилятор имеет класс защиты IP52. Характеристика IP52 - Защита от оседающей пыли, полная защита от контакта. Защита от внутренних повреждений оборудования вследствие пылевых отложений. Защита от капель воды, падающих под углом до 15°. Защита от капель.

Технологии, применяемые в крыльчатке и рамке идентичны тем что у его сородичей, участвующих в тестировании.

Крыльчатка - A-Series with Flow Acceleration Channels

Рамка - AAO (Advanced Acoustic Optimisation)

Подшипник - SSO2

Вентилятор так же имеет антивибрационные вставки на корпусе.

Особенность работы Noctua NF-A14 industrialPPC-2000 PWM (для одного вентилятора)

В ходе тестирования было выяснено что данная модель по уровню шума находится ровно по середине между тестируемыми industrialPPC. На низких оборотах ниже 1000-1050 об/мим появляются паразитные звуки в работе двигателя. Данные звуки напоминают глухой треск или даже скрежет подобно старшей модели только тише. При работе свыше отметки 1000-1050 об\мин паразитные звуки пропадают, слышно только как лопасти разрезают воздух.  Скорость работы двигателя составила 400-1800 об\мин, сравнивая с заявленными 500(+/- 20%)-2000(+/- 10%) об\мин.

Noctua NF-A14 PWM

Noctua NF-A14 PWM

Поскольку сравнение одной только линейки industrialPPC между собой было бы не таким наглядным, да и ориентирование данных вентиляторов для промышленных задач ставит многих пользователей перед вопросом, а можно ли их использовать в корпусе обычного ПК. Они ведь имеют интересный внешний вид, и производитель заявляет, что они могут работать ещё и на низких оборотах. Я решил добавить в тестирование пару проверенных временем элитных домашних сов Noctua NF-A14 PWM.

Noctua NF-A14 PWM поставляется в привычной нам бело-шоколадной коробке с обилием информации о технологиях и возможностях вентиляторов.

С обратной стороны есть информация на девяти языках.

Коробка имеет также два дополнительных разворота с информацией о аэродинамических особенностях и комплекте поставки.

А второй разворот находящейся с обратной стороны несет в себе информацию о технологиях используемых в данной модели вентиляторов.

Внутри картонных коробок находятся пластиковые прозрачные коробочки с содержимым и инструкция.

Комплект поставки весьма богат:

• Сам вентилятор
• Разветвитель
• Удлинитель
• Переходник N.L.A
• Резиновые гвозди
• Четыре винта

Вот они привычные нашему взгляду кремово-шоколадные домашние совы. Визуально кроме цвета и длины кабеля отличий не найти. Шоколадная крыльчатка несет на себе так же семь широких лопастей с насечками на концах, лопасти находятся под довольно острым углом примерно 40 градусов, длина одной лопасти равна 45,5мм. Крыльчатка данной модели может раскручиваться от 300-1500 об\мин, что на 500 меньше младших ndustrialPPC, но важным отличаем этих вентиляторов является отсутствие пылевлагозащитных качеств, как у промышленных собратьев.

С обратной стороны присутствует наклейка с моделью и некоторым характеристиками.

Толщина вентиляторов так же равна 25мм.

В крыльчатке и в вентиляторе используются те же самые технологии что описаны в Noctua NF-A14 industrialPPC-3000 PWM. Так же я приведу дополнительно ссылки с сайта

Крыльчатка - A-Series with Flow Acceleration Channels

Рамка - AAO (Advanced Acoustic Optimisation)

Подшипник - SSO2

Вентилятор так де оснащён антивибрационными, резиновыми уголками.

Тестирование, Заключение

Тестовый Стенд:

• Процессор: Intel Core i7 4960X 6/12 4.0Ghz 1,2v LGA2011
• Охлаждение CPU: Corsair H110
• Материнская плата: ASUS Rampage IV Gene X79
• Оперативная память: Kingston Svage 32Gb
• Видеокарта: GTX 980 4Gb
• Блок питания: Corsair HXi 750
• Корпус: Открытый стенд

Управление скоростью работы вентиляторов industrialPPC происходило с помощью PWM контроллера материнской платы и программы ASUS Fan Xpert 2. При попытке управлять вращением крыльчатки путём изменения напряжения ниже 9v (1000-1200 об\мин) вентиляторы останавливались.

Методика тестирования

Тестирование уровня шума вентиляторов будет происходить на 280мм радиаторе Corsair H110. Измерение уровня шума будет измеряться с помощью цифрового шумомера, с расстояния ~15см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 30,5-31дБ, данные ниже 33-34дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. По сколько тестирование происходит на открытом стенде, то результаты уровня шума на отметке 35-37дБ в корпусе будут на расстоянии более 50см будут не заметны.

Результаты тестирования

За эталон я взял результат Noctua NF-A14 PWM.

Noctua NF-A14 industrialPPC-3000 PWM (бледно-зелёный) VS Noctua NF- PWM (зелёный).

Noctua NF-A14 industrialPPC-3000 PWM (бледно-зелёный) VS Noctua NF- PWM (зелёный).

Noctua NF-A14 industrialPPC-2000 PWM (бледно-зелёный) VS Noctua NF-A14 PWM (зелёный).

Noctua NF-A14 industrialPPC-2000 PWM (бледно-зелёный) VS Noctua NF-A14 industrialPPC-2000 IP67 PWM (зелёный).

Вентиляторы были протестированы на системе водяного охлаждения Corsair H110 при максимальной скорости работы помпы 1500 об\мин.

Заключение

Вот и подошло к концу знакомство с промышленными 140мм вентиляторами Noctua industrialPPC. Конечно за их стоимость брать один или пару в тихий ПК немного не разумно, но если вы балуетесь разгоном и вам нужен результат, то industrialPPC превращаются в неплохих помощников оверклокера. Конечно они могут работать условно тихо, на минимальных оборотах в корпусе с хорошей шумоизоляцией, я думаю о них вы даже не вспомните, но опять же если вы будите использовать, хотя бы иногда на полную, то определённо к ним стоит присмотреться. Другое дело присутствие пылевлагозащитных свойств на довольно высоком уровне, это именно то что делает их на голову выше в промышленных условиях, так что вентиляторы полностью оправдали своё название industrialPPC. Отмечу для себя относительно тихую работу Noctua NF-A14 industrialPPC-2000 IP67 PWM, данный вентилятор из представленный тройки лучше всех впишется в корпус домашнего ПК.

Плюсы и минусы линейки industrialPPC

Плюсы

• Высокая производительность
• Высокий уровень качества
• PWM управление
• Высокий класс защиты
• Антивибрационные уголки
• Очень долгий срок службы.

Минусы (в общем)

• Стоимость
• Скудный комплект поставки

Минусы (для обычного пользователя)

• Паразитный треск при работе подшипника на низких оборотах
• Низкие обороты только по средствам PWM

Обсудить материал можно на Форуме или в наших группах ВКонтакте и Facebook.

Введение, внешний осмотр

Ох уж этот Zalman, можно много и долго говорить о нем, я лично помню, когда их системы охлаждения блистали, в тот момент они были новаторами и передовиками. Но теперь как-то блеск медалей под угас, и звон монет затих, даже темные слухи поползли о банкротстве. Но надеюсь это не так, я хорошо помню какой была эта компания, а это ведь история.

Так же я хорошо понимаю кем она осталась, а осталось она одной из немногих компаний, пытающихся привнести что-то новое в свои продукты. Лично меня смущает только то, что инновации порой не приносят достойных результатов. Сегодня, мы познакомимся с крошкой, снаряжённой ZALMANовскими инновациями, встречаем CNPS8X Optima.

Zalman CNPS8X Optima. Упаковка и комплектация

Стандартная для Zalman коробка, небольших размеров, в черном цвете с обилием информации о продукте и фото самого кулера на лицевой стороне.

Сама система охлаждения надежно защищена пластиковым боксом от повреждений, внутри так же находится комплект, к слову не большой так как продукт всё же бюджетный.

• Сам Zalman CNPS8X Optima.
• Пластиковая рамка для Intel.
• Пластиковые гвозди для её фиксации.
• Термопаста в пакете.
• Инструкция по установке.

Zalman CNPS8X Optima. Внешний вид и особенности строения.

По сути, перед нами обычный кулер башенного типа, оснащённый тремя медными тепловыми трубками диаметром в 6 мм. На тепловые трубки нанизаны алюминиевые пластины\ребра необычной формы, о которой я расскажу в ходе обзора.

Размер системы охлаждения составляет 148,5 х 110 х 81 мм, а размер вентилятора 100 х 25мм. CNPS8X оснащен «незаменяемым» вентилятором, рамка комплектного вентилятора не съёмная и размер его очень нестандартный. Установить другой просто на просто будет невозможно, креплений для альтернативных вентиляторов в комплекте нет и в принципе не предусмотрено.

Крепление для установки радиатора изначально с завода предустановлено, оно позволяет установить кулер без всяких дополнительных рамок на платформу AMD. Для установки на платформу Intel как вы уже поняли есть специальная пластиковая рамка.

На фото ниже приведен вид CNPS8X со всех сторон, напомню, что его размены составляют 148,5 х 110 х 81+25 мм, а я предлагаю прейти к детальному изучению радиатора.

Идущая по середине тепловая трубка имеет немного измененную форму в отличии от двух крайних U-образных ТТ. Она смещена ближе в центр\вглубь радиатора, так же эта тепловая трубка находится в центре основания и является сомой горячей.

Остальные ТТ имеют чуть меньший изгиб, и расположены они ближе к краям радиатора. Если посмотреть с торца, то можно увидеть, что одна тепловая трубка смещена относительно основания чуть в сторону.

Всего же на три тепловая трубки нанизаны 44 алюминиевых ребра, толщиной 0.4мм, расстояние между ребрами 2мм. Больше всего технологий компания Zalman реализовала именно в ребрах радиатора.

Zalman реализовала довольно много своих технологий в CNPS8X Optima, я расскажу о основных.

Распределительная камера – между вентилятором и радиатором позволяет равномерно распределять воздушной поток.

Изогнутая форма пластин радиатора – позволяет сократить расстояние между пластиной и ТТ тем самым улучшая теплопередачу от трубок на пластины.

Многоуровневые пластины радиатора – позволяет снизить сопротивление воздуха и равномерно его распределить по всей пластине.

Форма ребер действительно необычная, я бы её назвал геометричной, каждая пластина имеет свои углубления и прорези которые должны захватывать воздух, способствуя отдаче тепла.

Геометричность буйство линий, Zalman всегда особым подходом к эстетической составляющей своих продуктов.

Вот именно та сторона которая является распределительной камерой. Конечно все технологии о которых говорит Zalman возможно тут и есть, но верить в их состоятельность я не склонен. Я вижу в данном радиаторе обычного и простого компактного кроху. И как не крути только тестирование покажет то на сколько он хорош.

Про изогнутые тепловые трубки и предустановленное крепление я уже говорил выше, предлагаю детально рассмотреть основание, его качество и особенности.

Начнем с качества, и тут огромный провал, никакого отражения или следов добротной полировки нет. Основание обрабатывали камнями? Качество обработки вызывает огромное нарекание к производителю. Основание сделано по принципу прямого контакта, расстояние между ТТ в основании ~3мм.

А вот тест с линейкой пройден на отлично, это факт очень меня порадовал, ведь плюсы у данного малыша должны быть.

Тест отпечатка, не самый лучший, отчетливо видно, что виной тому сила прижима. Хотя в ходе установки назвать силу прижима слабой язык бы не повернулся.

Zalman CNPS8X Optima. Вентилятор.

Вентилятор как я говорил не заменяемый, его диаметр 100мм, а толщина 25мм. Выполнен он из полу прозрачного темного пластика, рамка является одновременно креплением, крепится вентилятор к радиатору на защёлки.

Крыльчатка несет на себе семь широких агрессивных, остроконечных, лопастей. В лопастях реализована технология акульих плавников. Подключается вентилятор 4pin коннектором и награжден PWM управлением.

На круглой рамке надпись говорящая о технологичности и современности данного кулера.

С обратной стороны нет ни каких отличительных знаков не о модели вентилятора ни о его характеристиках.

Установка и тестирование, Выводы

Zalman CNPS8X Optima. Установка и совместимость.

Вот тут Zalman молодцы, очень простая установка системы охлаждения. На рамке для intel есть не сложный механизм, позволяющий сделать выбор между установкой на платформу LGA115Х или LGA775.

Рамка устанавливается на материнскую плату, и фиксируется пластиковыми гвоздями, идущими в комплекте.

Далее ослабив винты закрепляем их за пластиковый выступ и затягиваем.

Радиатор мал и мешать чему-либо на материнской плате не будет.



Тестирование

Для тестирования Zalman CNPS8X Optima мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K@3.7 1,15v (HT включена, Turbo - включена);
• Материнская плата: ASUS Impact VI Z87;
• Оперативная память: Kingston HiperX 4Gb 1600Mhz;
• Жёсткий диск: Intel SSD 530 240Gb
• Блок питания: Corsair AX760

Для измерения уровня шума использовался цифровой шумомер, с расстояния ~10см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 30,5-31,5дБ, данные ниже 33-34дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. Для прогрева CPU использовалась утилита Linx 0.6.4 в течении 12 минут при комнатной температуре 27 градусов.



Вывод

Нельзя сказать, что Zalman CNPS8X Optima не справился с пылом 4770k, напротив, для башни подобного класса температуры весьма низкие, значит к конструктиву радиатора не придраться. Технологии, вживленные в радиатор действительно работают, тут я свой скептицизм забираю обратно, могу только похвалить инженеров Zalman.

Но можно и нужно придраться к вентилятору, вся проблема в том, что он шумный и у него присутствует много паразитных звуков при работе подшипника, даже на минимальных оборотах. Хотя в закрытом корпусе слышно его быть не должно. Если бы вентилятор можно было заменить, то ситуация была бы более располагающей к его покупке. При стоимости 1300р, и ситуации на рынке, данный продукт может стать неплохим выбором.

Обсудить материал можно на Форуме или в наших группах ВКонтакте и Facebook.

Введение, внешний осмотр

В последнее время, ведущие чипмейкеры процессорного и графического дивизионов, не радуют нас новинками,  с помощью которых производительность системы может сделать большой скачок. Да и в целом, для большинства повседневных задач, с лихвой хватает текущих мощностей. В этой ситуации, перед энтузиастами, которые во времена 2000х привыкли производить ежегодный, а то и полугодовой апгрейд своей системы, встаёт вопрос: а как же улучшить показатели? И здесь в силу вступает борьба за тишину, компактность и внешний вид системы. Возможно, именно поэтому mini-ITX столь популярны в наше время?

Установка системы водяного охлаждения позволяет улучшить многие из вышеописанных параметров. В большинстве случаев пользователи получают тихую и производительную систему. Системы энтузиастов вдобавок к тишине, могут похвастаться компактностью и внешней эффектностью. Однако, для получения хорошего результата требуется проведение долгих подготовительных работ и в целом наличие некой «рукастости» энтузиаста, но многих это не останавливает.

Конечно, опыт и энтузиазм сборки уникальной системы водяного охлаждения позволит создать СВО подходящую именно вам. Но что делать пользователям с минимальным набором знаний? В рамках СВО крутится множество значений, с которыми разобраться иногда не так легко. Приобретать простую необслуживаемую водянку? Как говорится, с ней далеко не уедешь… Сегодня мы познакомимся с уже полностью укомплектованным комплектом водяного охлаждения от компании EKWB. По заявлению производителя, EK-KIT X240 позволяет эффективно охлаждать центральный процессор и относясь к полностью продуманному решению, сможет познакомить пользователя с миром СВО. Давайте посмотрим, так ли это на самом деле.

Комплект EK-KIT X240 прибыл к нам в обычной почтовой упаковке, в которой и хранился более официальный и представительный картонный кейс с ручкой. Основанная упаковка комплекта выполнена в светлых тонах с оранжевым окрасом на боковых гранях. Лицевая сторона оформлена множеством кружочков, которые в массивном количестве проходят по всем продуктам компании EKWB.

На обратной стороне упаковки есть наклейка с перечислением основных компонентов системы.

Внутри основной упаковки-кейса находятся отдельные коробочки для каждой составляющей комплекта, но помимо основных элементов набор включил в себя:

• Два метра шланга PrimoChill PrimoFlex Advanced LRT 13/10mm;
• Восемь никелированных фитингов EK-CSQ Fitting 13/10mm - G1/4;
• 100мл присадки EK-Ekoolant EVO Clear;
• 10 сантиметровый Y-сплитер EK-Cable Y-Splitter 2-Fan PWM;
• Общую инструкцию по эксплуатации;
• Рамку крепления для помпы или радиатора;
• Переходник для запуска блока питания.

Все выше описанные компоненты аккуратно разложены по пакетикам, а основные элементы системы расположились в отдельных коробочках, с ними мы и будем знакомиться в рамках данного материала, а по окончанию знакомства узнаем какой уровень производительности они продемонстрируют, находясь в единой системе.

Основное отличие между имеющимися вариантами комплектов охлаждения от EKWB, заключается в используемом радиаторе. Поэтом знакомство с основными составляющими комплекта, мы начнем именно с него. В нашем случае это EK-CoolStream RAD XTX 240, именно его аббревиатура используется в названии комплекта.

Как можно понять, радиатор предназначен для установки двух 120мм вентиляторов. Префикс XTX указывает на увеличенные размеры радиатора, в данном случае они составляют 280x130x64мм. В комплектах с L-префиксом толщина радиатора ровняется всего 38 миллиметрам.

Конструкция посадочных мест под фитинги, позволяет выводить их на ту или иную сторону радиатора с возможностью комбинирования вариантов. Изначально в радиаторе установлены две основательные заглушки и две временных, пластмассовых. В части фитингов, как этот радиатор, так и другие продукты компании EKWB изначально не комплектуются фитингами, их нужно докупать дополнительно. Мы считаем данный подход правильным, именно так пользователь может подобрать нужные именно ему, главное совсем не забыть про них. Однако в комплекте все на месте!

Радиатор, как и полагается, выполнен из меди и имеет акриловое покрытие. Его вес составляет 1175грамм, а удельный объем воды находится в районе 400мл. Плотность расположения рассеивающих ребер, можно назвать оптимальной, воздушный поток уверенно проходит сквозь радиатор, даже на минимальных оборотах вентиляторов. Но детально об этом немного позже.

За охлаждение радиатора, отвечают два комплектных вентилятора EK-FAN Silent. Здесь нет каких-либо излишеств, визуально они похожи на знакомые многим обычные китайские 120точки. Однако, все не так просто, EKWB решили не изобретать велосипед и за основу взяли уже готовые решения от GELID, лишь внесли изменения в наклейку. Заявленный производителем режим работы составляет 120-1600 RPM.

Резервуар – это, пожалуй, самый любимый элемент для тех, кто хочет сэкономить на водяном охлаждении. Некоторые берут за основу большие пятилитровые бутылки, хотя сейчас эти времена в прошлом. Другие используют Т-образные переходники или пытаются смастерить резервуар самостоятельно.

В комплекте EK-KIT X240 поставляется резервуар собственного производства с маркировкой EK-RES X3 150. В его основании нет чего-то замысловатого, это колба из оргстекла длиной в 150мм, к которой крепятся дно и крышка.

Вот уже их строение, носит более интересную конструкцию: в нижней части  есть пять отверстий для фитингов, которые позволяют сконфигурировать максимально удобное расположение резервуара в системе.

Помпа в отличие от резервуара, почти для каждого пользователя является элементом серийным. Конечно, есть небольшая группа энтузиастов, которые пытаются создать ее в ручную, но обычно эти опыты носят больше  экспериментальный характер, нежели практическую пользу.

В комплекте находится EK-DDC 3.2 PWM Elite Edition, это одна из последних вариаций из серии EK-DDC. По заявлению производителя, она имеет приблизительно на 15% улучшенную производительность относительно EK-DDC 3.2, и поддерживает PWM-управление оборотами.

Размеры помпы составляют 90x62x38 миллиметров. Опираясь на заявление характеристики, помпа может обеспечивать максимальный поток в 1000 литров в час и точку подъёма в 5.2 метра.

На основании помпы расположился предустановленный радиатор, при максимальной нагрузке энергопотребление может составлять 18 Вт, поэтому данный радиатор не будет являться лишним. Для уменьшения вибрации ножки помпы имеют резиновое покрытие. В комплекте EK-DDC 3.2 PWM Elite Edition есть монтажный комплект, а так же универсальный адаптер EK-UNI Pump Holder для ее установки.

В составе комплекта используется ватерблок EK-Supremacy версии Clean CSQ, это топовое решение компании EKWB. Ватерблок является улучшенной версией EK-Supreme HF.

В комплекте поставки мы можем обнаружить набор креплений, два светодиода для подсветки,  тюбик термопасты  GELID GC-Xtreme и набор инструкций по установке.

Благодаря набору креплений, ватерблок может быть установлен на материнские платы следующий платформ:

• Intel LGA-775/1366/1150/1155/1156/2011(-3)
• AMD Sockets: 939/ 754/ 940/AM2(+), AM3(+), FM1, FM2(+)

Конструкция EK-Supremacy берет за основу медное основание с микроканальной структурой. В модельном ряде компании так же есть вариации с никелированным основанием и различными видами «топов» из оргстекла или никелированной крышки.

Основной особенностью данного ватерблока является система «впрыска» и распределения водяного потока. Во-первых, в составе крышки есть две направляющих с маркировками J1 J2, они отвечают за первоначальную площадь распределения потока.

Во вторых, между основанием и направляющей есть небольшая пластина, отвечающая за высоту подъема и ширину распределения потока. В первоначальном комплекте таких пластины три. Для каждой платформы производитель рекомендует использовать свой набор компонентов внутри ватерблока.

Качество обработки основания можно ставить в пример многим производителям, оно попросту зеркальное, при этом следы фрезы полностью отсутствуют. Каково будет качество прижима, мы увидим немного позже, в процессе установки.

Наша версия ватерблока имеет в комплекте пару белых светодиодов, позволяющих реализовать небольшую подсветку.

Установка и тестирование, Выводы

Пришло время сказать пару слов о комплектных фитингах, в данном случае это EK-CSQ ориентируются на использование со шлангом внешний и внутренний диаметр которого составляют 13 и 10 миллиметров соответственно. Фитинги используют резьбу стандарта G1/4, вместе их соприкосновения с рабочей поверхностью имеется уплотнительное кольцо очень хорошего качества изготовления.

Набрасывающаяся гайка позволяет надежно фиксировать шланг. Со шлангом корректных размеров качество фиксации однозначно превышает данный показатель на компрессионных фитингах, а тем более фитингах елочка. Кстати, в отличие от компрессионных фитингов, не совсем ровно отрезанный шланг здесь не столько критичен.

Перед началом установки, по рекомендациям производителя, мы сразу накрутили комплектные фитинги на все элементы системы. Отметим сразу, что в данном материале мы будем рассматривать установку и тестирование комплекта на открытом тестовом стенде. Перед установкой фитингов рекомендуется продумать ориентировочное расположение элементов системы, в нашем случае мне все же пришлось изменить расположение одного фитинга, но об этом позже.

Установку ватерблока необходимо начинать с создания «фундамента» в случае с EK-Supremacy это сделать не так сложно. Опираясь на инструкцию, в зависимости от используемой системы, необходимо подобрать бекплейт и резиновую прокладку. Они устанавливаются на обратной стороне материнской платы, далее с лицевой стороны в бекплейт  вкручиваются четыре двусторонних болта, именно к ним будет крепиться ватерблок. Отдельно отметим, что вкручивать данные болтики не всегда удобно, в нашем случае один из них был окружен радиатором и катушками материнской платы. Но нам удалось осуществить ручную накрутку и далее немного подтянуть их пассатижами.

Ватерблок фиксируется четырьмя болтами с ограниченным ходом. Между ними и прижимной пластиной блока устанавливаются довольно надежные пружины. Даже несмотря на ограниченность хода, ватерблок имеет уверенный прижим.

После первого процесса установки, мы сняли ватерблок для проверки качества отпечатка термопасты. Как видим, получился очень качественный прижим в вертикальной плоскости процессора, как раз в месте расположения кристала стендового процессора. Однако, прижим по краям не был столь хорош.

Вопрос поддержания собранной системы в хорошем состоянии всегда вызывал много различных вопросов и дискуссий среди пользователей. Основываясь на личном опыте, каждый водянщик со временем выбирает именно свой метод поддержания системы. Производитель изначально должен выдвинуть вариант наиболее удовлетворяющий всем требованиям, в этот раз в комплекте оказался 100 милилитровый баллончик с присадкой EK-Ekoolant EVO Clear. EKWB рекомендует добавлять порядка 10мл в полностью заправленую систему для предотвращения цветения используемой воды. Итого, баллончика должно хватить на десяток циклов сборки-разборки.

Для процесса тестирования использовался тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K @ 4400 МГц (HT включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Be quiet BN204 DARK POWER PRO 10| 1000W CM
• Microsoft Windows 8.1 Professional + последние обновления.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4400МГц при напряжении 1.38В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Напряжение довольно высокое для данного процессора, но оно было увеличено специально, для большей нагрузки. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

Тестирование происходило в трех режимах работы: 1580PRM, 1180PRM, 640PRM. Да это обороты штатных вентиляторов. В качестве Burn-теста выступала программа LinX 0.6.4 AVX, температура процессора контролировалась утилитами MSI Command Center и С-Temp. Изначально производилась установка и замеры температуры, после чего повторялся процесс установки и замеры производились заново. На графике отображены средние значения за два подхода тестирования.

Итак, при аналогичных оборотах вентиляторов, EK-KIT X240 обставил Noctua NH-D15 почти на десять градусов, а это очень достойный результат. Что касается штатных вентиляторов, то в режиме 1580PRM не приемлемо шумны по меркам системы водяного охлаждения. Режим 1180PRM позволяет им стать на порядок тише, но полностью уйти из диапазона слышимости они могут при оборотах в районе 700PRM.

Кстати, мне не забыли о возможности PWM-управления оборотами помпы. Стоит сразу отметить, что на стендовой материнской плате, через утилиту MSI Command Center доступно изменение оборотов в процентном соотношении по ступеням 25%, 50%, 75% и 100%, но помпа не поддалась под каждую настройку и работала только в двух режимах: 4500PRM и 2000PRM.

Как видим, в контруе с одним ватерблоком разница температур минимальна. Что касается акустического комфорта, то на максимальных оборотах EK-DDC 3.2 PWM все же немного слышима и выдает некий уровень вибрации. А вот при 2000PRM помпа становится тихоней и не издает каких- либо звуков, а уровень вибрации снижается до минимального.

Итак, что мы можем сказать в подведении итогов, комплект EK-KIT X240 однозначно является эталонным представителем систем водяного охлаждения. Каждый элемент комплекта выполнен качественно, что в итоге придает EK-KIT X240 сбалансированность, в нем просто нет узких мест. Продуманность набора поставки позволяет сказать, что EK-KIT X240 однозначно подойдет даже новичкам в мире водяного охлаждения. Производительность EK-KIT X240 полностью аналогична качеству изготовления, так по результатам тестирования комплект почти на 10°C опередил одного из воздушных супер кулеров, а такая разница достигается между большинством супер кулеров и вариантов для компактных систем

Конечно, стоимость комплекта значительно превышает простые решения, но здесь не стоит забывать о возможности расширения комплекта. Например, помпа однозначно имеет запас еще на пару ватерблоков, а радиатор в купе с более качественными вентиляторами явно сможет продемонстрировать лучшие результаты. Расширение комплекта тема отдельной статьи, которую мы уже начали готовить, поэтому до связи!

EKWB EK-KIT X240 заслуженно получает награду «EXTREME OVERCLOCKERS CHOICE»



Обсудить материал можно на Форуме или в наших группах ВКонтакте и Facebook.
