На протяжении долгих лет, небезызвестная Австрийская компания Noctua выпускает, пожалуй, самые лучшие вентиляторы. Они отличаются высоким уровнем качества, богатым комплектом поставки, фирменной расцветкой, долгим сроком службы, тишиной и, конечно же высоким уровнем стоимости, который почти всегда выделял их из общей массы. Но теперь в семействе Сов появились новые бойцы с новым окрасом и другим настроением, встречаем две новые линейки вентиляторов Redux и IndustrialPPC, обе были представлены на выставке CES2014, а сейчас добрались и до нас.

Серия Redux, является доступной линейкой вентиляторов Noctua, точнее сказать, как задумывал производитель более дешёвой, ее стоимость должна быть примерно на 25% ниже, если сравнивать со своими более породистыми сородичами. Но в России ценник на вентиляторы серии redux и стандартных более благородных аналогов сохраняется примерно на одинаковом уровне.

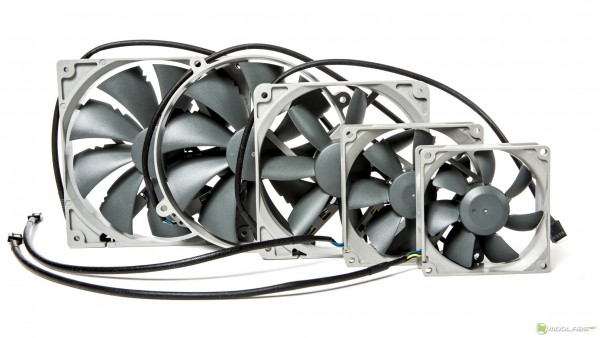

В линейке присутствуют модели размера от 80мм до 140мм, NF-R8, NF-B9, NF-S12B, NF-P14r NF-P14s, есть разновидности данных моделей с фиксированной скоростью и PWM управлением, так же вырос уровень максимальных оборотов для некоторых моделей, увеличилась производительность и соответственно уровень шума. Одно из отличительных изменений это упаковка, теперь это квадратная серо-коричневая коробка (для redux), с надписью redux, моделью вентилятора и цифрами, означающими его размер, так же изменения коснулись комплекта поставки и цвета, собственно обо всем постепенно далее.

Если Redux является доступной линейкой, то industrialPPC позиционируется как высокопроизводительная серия вентиляторов, для серьёзного охлаждения в руках энтузиастов. Размеры вентиляторов в линейке, немного меньше, здесь только 120мм и 140мм практически все поддерживают PWM управление, наличие двух вариантов влаго и пылезащиты по классам IP52 и IP67. Главной особенностью является максимальная скоростью вращения 2000RPM и 3000RPM, ранее вентиляторы Noctua данных размеров не обладали столь агрессивными оборотами. Упаковка так же стала квадратной, но уже черно-коричневая, с надписью industrialPPC и моделью вентилятора, изменения так же коснулись цвета упаковки и комплекта поставки.

Noctua всегда славилась своим комплектом поставки, но серии redux и industrialPPC лишены всех приятных бонусов. Теперь производитель будет продавать их отдельно, на такой шаг производитель пошел для уменьшения стоимости своей продукции. Комплект поставки redux и industrialPPC теперь выглядит так J. Ничего лишнего только четыре болта, далее комплекту поставки уделяться внимания не будет.

Описание каждого вентилятора будет завершаться тестированием в котором будет мы отобразим диаграмму с уровень шума относительно скорости с шагом 100rpm. Управление оборотами будет осуществляться с помощью реобаса Bitfenix recon, так же мы уделим внимание особенностям работы вентилятора и его подшипника, а именно послушаем их на наличии паразитных звуков.

Данные о шуме будут сниматься цифровым шумомером, стоящем на треноге, с расстояния 7см, уровень измерения шумомера равен 30-130дБ, погрешность 1,5дБ.

Noctua REDUX «Серые совы»

Повторим ещё раз что данная линейка является доступной линейкой вентиляторов компании Noctua, пожалуй, одним из основных но незаметных изменений стало использование подшипника SSO, а SSO2 в серии redux, уже не встречается, что примечательно основная линейка бежево-коричневых вентиляторов использует обе версии подшипников. А если внимательно посмотреть на линейку продукции Noctua, то можно увидеть, что в ассортименте более дорогих и привычных нам моделей бежево-коричневых вентиляторов полностью пропали модели NF-R8, NF-B9, NF-S12B, NF-P14r NF-P14s, теперь они стали навечно частью семейства серых сов.

Noctua NF-R8 redux-1800 PWM

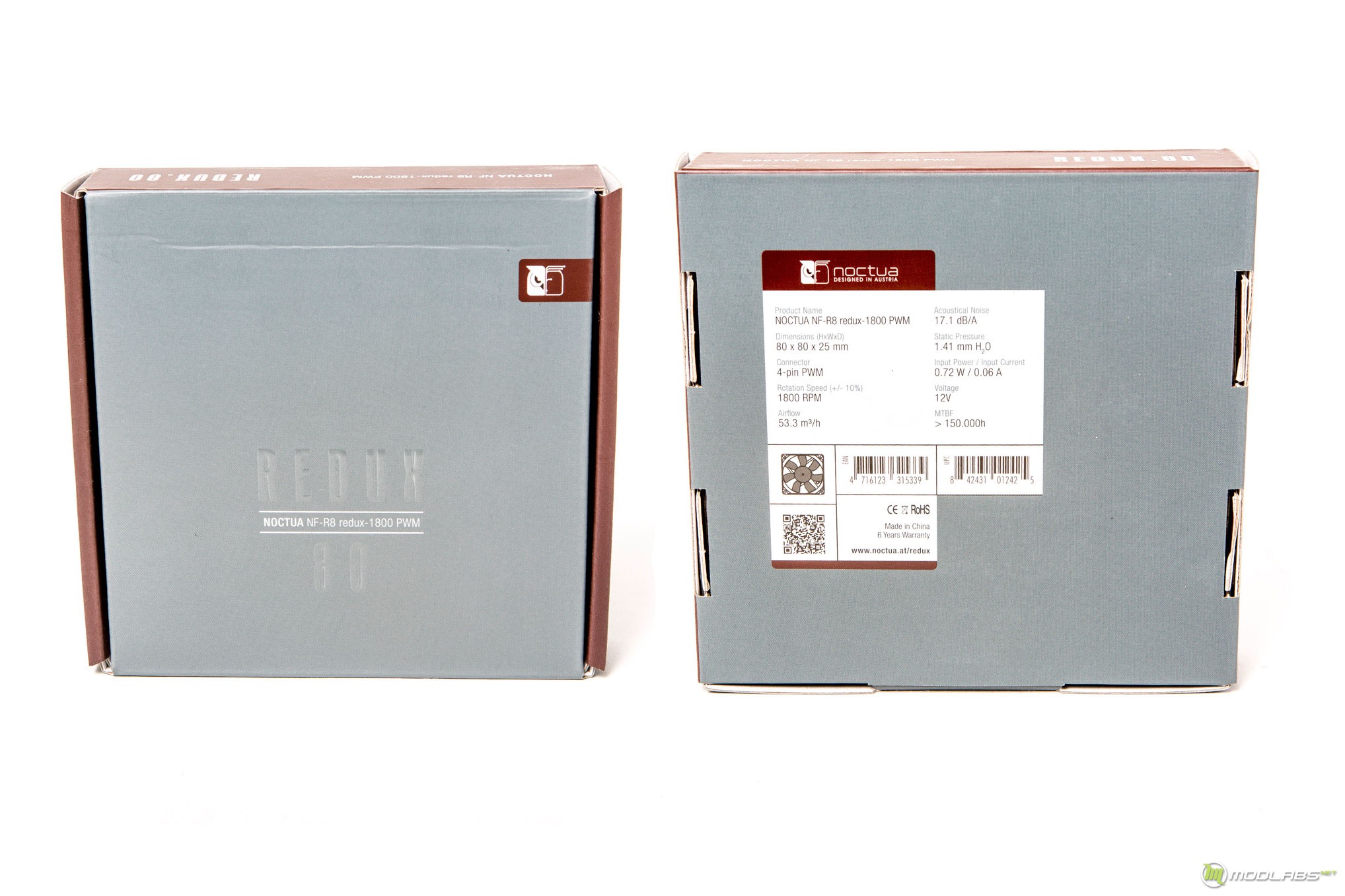

Перед нами самый маленький вентилятор в линейке redux, Noctua NF-R8 redux-1800 PWM, поставляется в квадратной серо-коричневой коробке, с названием и логотипом. На обратной стороне присутствует наклейка с характеристиками вентилятора, которые далее перенесены в таблицу.

Содержимое коробки выглядит так, 80мм вентилятор помещен в картонную рамку, в комплекте идет 4 болта для установки вентилятора.

Итак, 80мм вентилятор c PWM, с темно-серой крыльчаткой, семью широкими немного загнутыми лопастями, расположенными под углом примерно 45%. Крыльчатка заключена в светло-серой рамке, размер вентилятора 80х80х25мм. Длина кабеля составляет 400мм, он в черной резиновой оплетке с черным 4pin коннектором.

Хоть и размер 80 мм казалось бы, отошел со сцены, но новое веяние на рынке настольных компьютеров и фетиш некоторых пользователей к компактным системам возрождает потребность к 80мм вентиляторам. Я как фанат mATX систем надеюсь получить хорошие результаты от данного вентилятора.

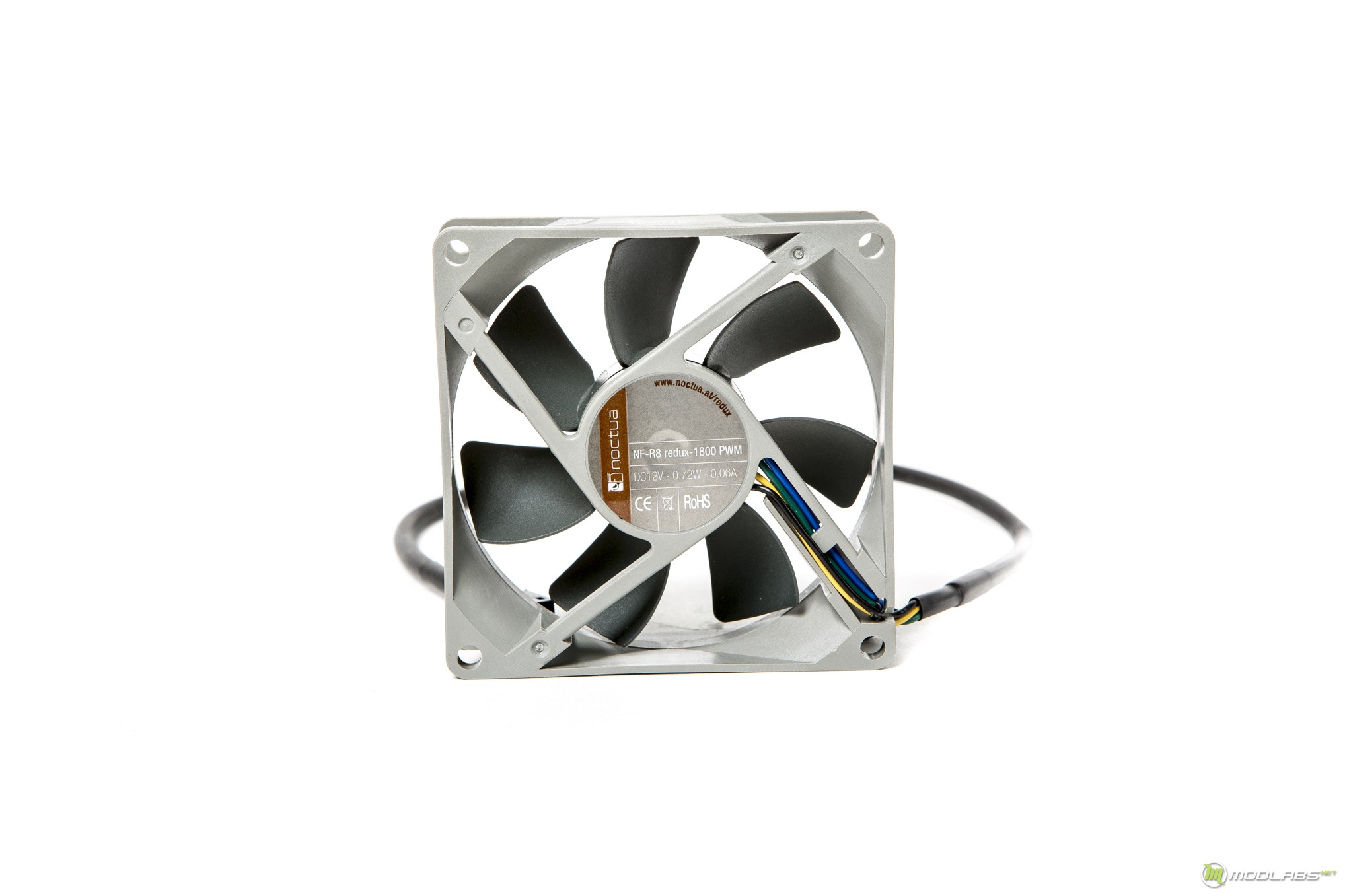

На обратной стороне, наклейка с моделью и характеристиками вентилятора.

Характеристики вентилятора:

Название	Noctua NF-R8 redux-1800 PWM
Габариты	80х80х25 мм
Размер креплений	80х80мм
Тип подшипника	SSO
Длина кабеля	400мм
Тип коннектора	4-pin
Скорость вращения (+/-10%)	1800 об/мин
Мин. Скорость вращения (+/-10%)	400 об/мин
Воздушный поток	53.3 м³/ч
Уровень шума	17.1 дБ
Статическое давление	1.41 mm H2O
Энергопотребление	0.72 Вт
Требуемая сила тока	0.06 А
Напряжение	12 В
Время наработки на отказ	>150000 часов
Гарантия	6 лет



Эта кроха меня очень сильно порадовала своими шумовыми характеристиками, оставаясь бесшумной до 1500RPM включительно. Максимальной рабочей скоростью для данного образца стало 2100RPM. Шум от работы вентилятора на максимальных оборотах довольно приятный и не тяжелый, он не ревет, как например ZALMAN ZM-F1 Plus на тех же оборотах. Никаких паразитных звуков во время работы подшипника во всем диапазоне работы не выявлено.

Noctua NF-B9 redux-1600 PWM

В квадратной серо-коричневой коробке размером больше и цифрами 92, находится Noctua NF-B9 redux-1600 PWM. На обратной стороне так же присутствует наклейка с характеристиками.

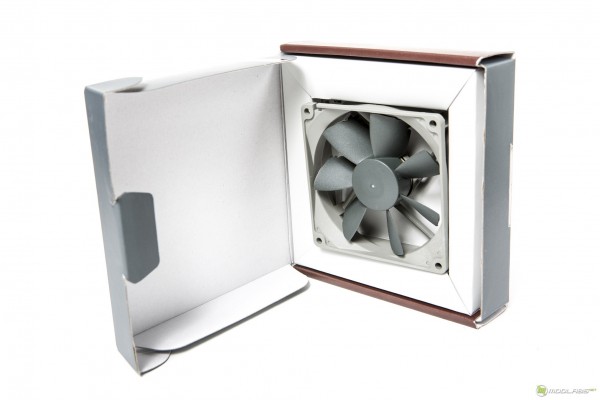

Внутри коробки вентилятор в такой же картонной рамке, но чуть больше, в комплекте идет 4 болта для крепления вентилятора.

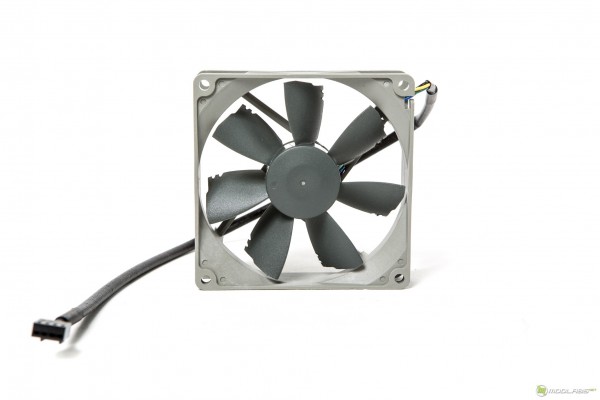

Перед нами ещё одни малыш из линейки Redux, но уже размером 92мм с PWM, в серых красках, семилепестковая крыльчатка, несет на себе широкие лопасти немного нестандартной формы с зазубринами, стоит отметить что чуть более агрессивно загнуты лопасти под углом примерно 55-65%.

Размер вентилятора 92х92х25мм, внимание к данному типоразмеру так же подогрето компактными корпусами, потребность в 92мм вентиляторах испытывают некоторые простые CPU радиаторы, и порой можно встретить 92мм вентиляторы на радиаторах видеокарт. Длина кабеля составляет 400мм, он в черной резиновой оплетке с черным 4pin коннектором, так же как и у всех представителей redux и industrialPPC.

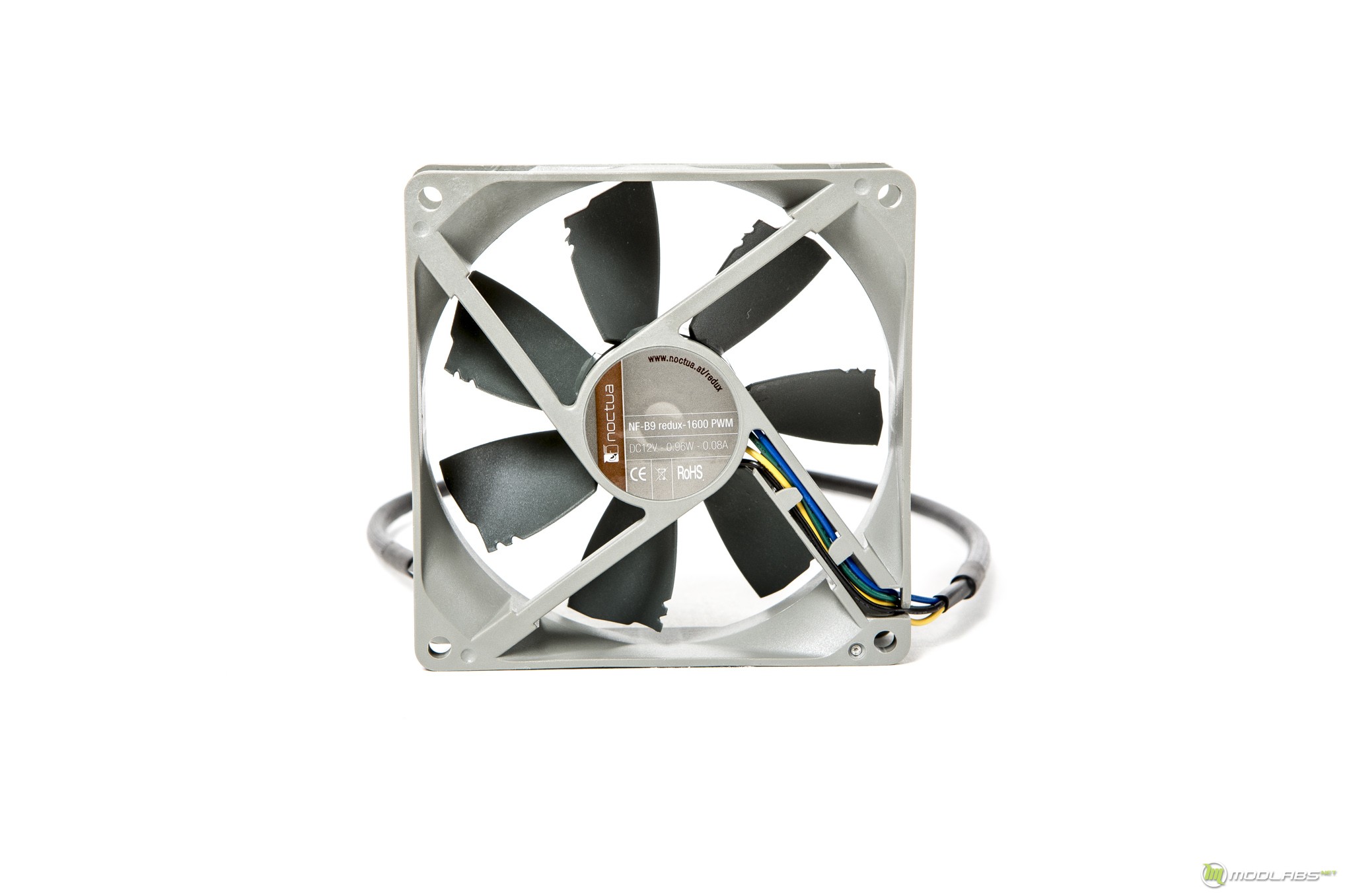

На обратной стороне, наклейка с моделью и характеристиками вентилятора.

Характеристики вентилятора:

Название	Noctua NF-B9 redux-1600 PWM
Габариты	92х92х25 мм
Размер креплений	92х92мм
Тип подшипника	SSO
Длина кабеля	400мм
Тип коннектора	4-pin
Скорость вращения (+/-10%)	1600 об/мин
Мин. Скорость вращения (+/-10%)	350 об/мин
Воздушный поток	63.3 м³/ч
Уровень шума	17.6 дБ
Статическое давление	1.61 mm H2O
Энергопотребление	0.96 Вт
Требуемая сила тока	0.08 А
Напряжение	12 В
Время наработки на отказ	>150000 часов
Гарантия	6 лет



Начав с самых маленьких вентиляторов линейки redux, я пока получаю только приятные впечатления. 92мм вентилятор так же порадовал хорошими шумовыми показателями, оказавшись бесшумным вплоть до 1200PPM, никаких паразитных звуков при работе мотора не наблюдалось. На максимальных оборотах нет ни какого гула.

Noctua NF-S12B redux-1200 PWM

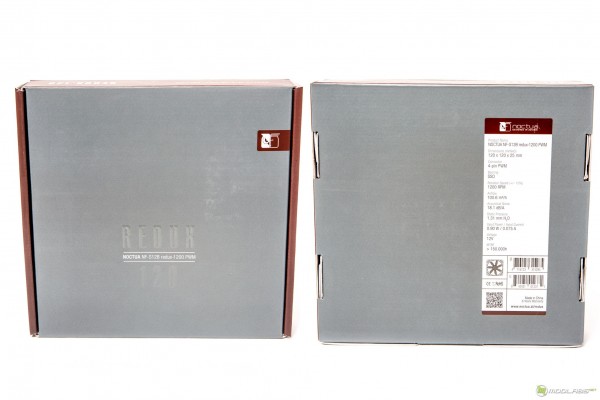

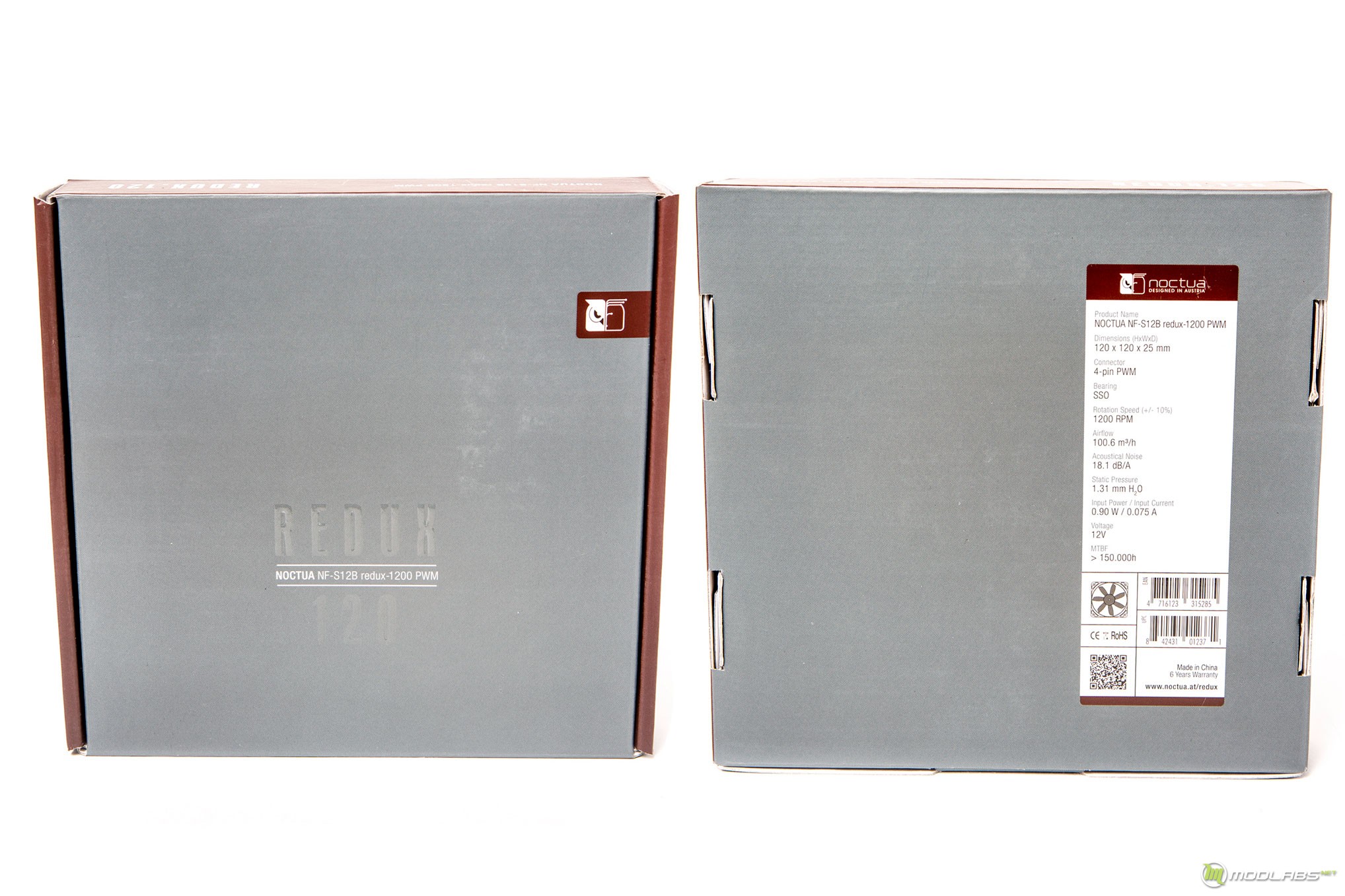

Перед нами коробка большего размера со стодвадцаткой внутри, и так же наклейкой с характеристиками на обратной стороне:

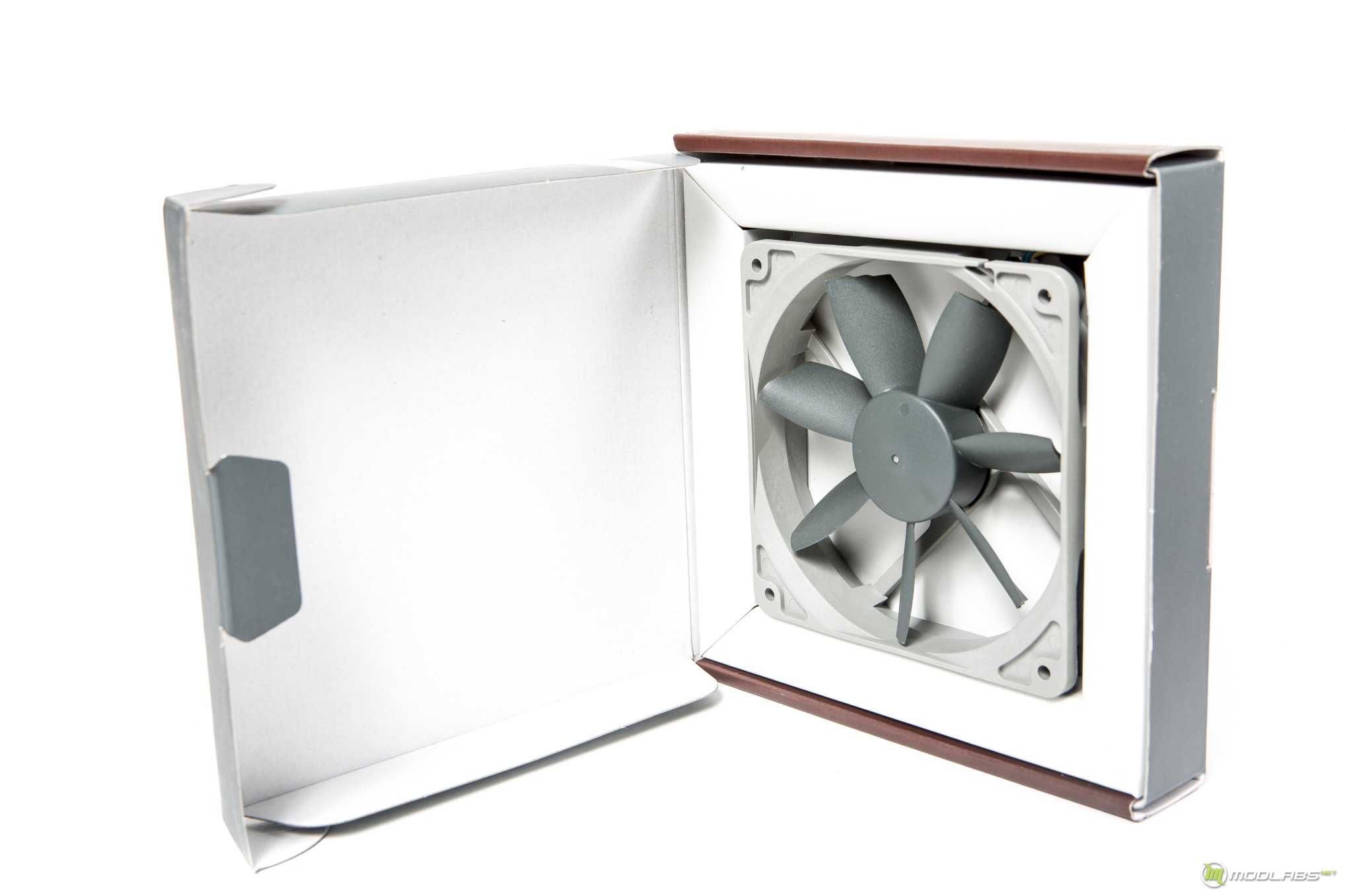

Содержимое внутренностей выглядит, так же как и остального семейства, вентилятор лежит картонной рамке внутри коробки, в комплекте идет только 4 болта для крепления вентилятора.

Вот мы и приблизились к более востребованному на сегодняшний день размеру вентиляторов 120мм, в линейке redux присутствует всего один представитель данной категории, NF-S12B redux-1200 PWM выпускается он в трёх модификациях с PWM управлением и фиксированной скоростью 1200RPM и 700RPM. Если вспомнить, как зарекомендовали себя его предшественники Noctua NF-S12B FLX и Noctua NF-S12B ULN, то от данной стодвацатки я так же жду превосходного качества работы и звания одного из лучших корпусных вентиляторов, ведь в отличие от своих породистых собратьев стоимость на него действительно ниже, практически в два раза.

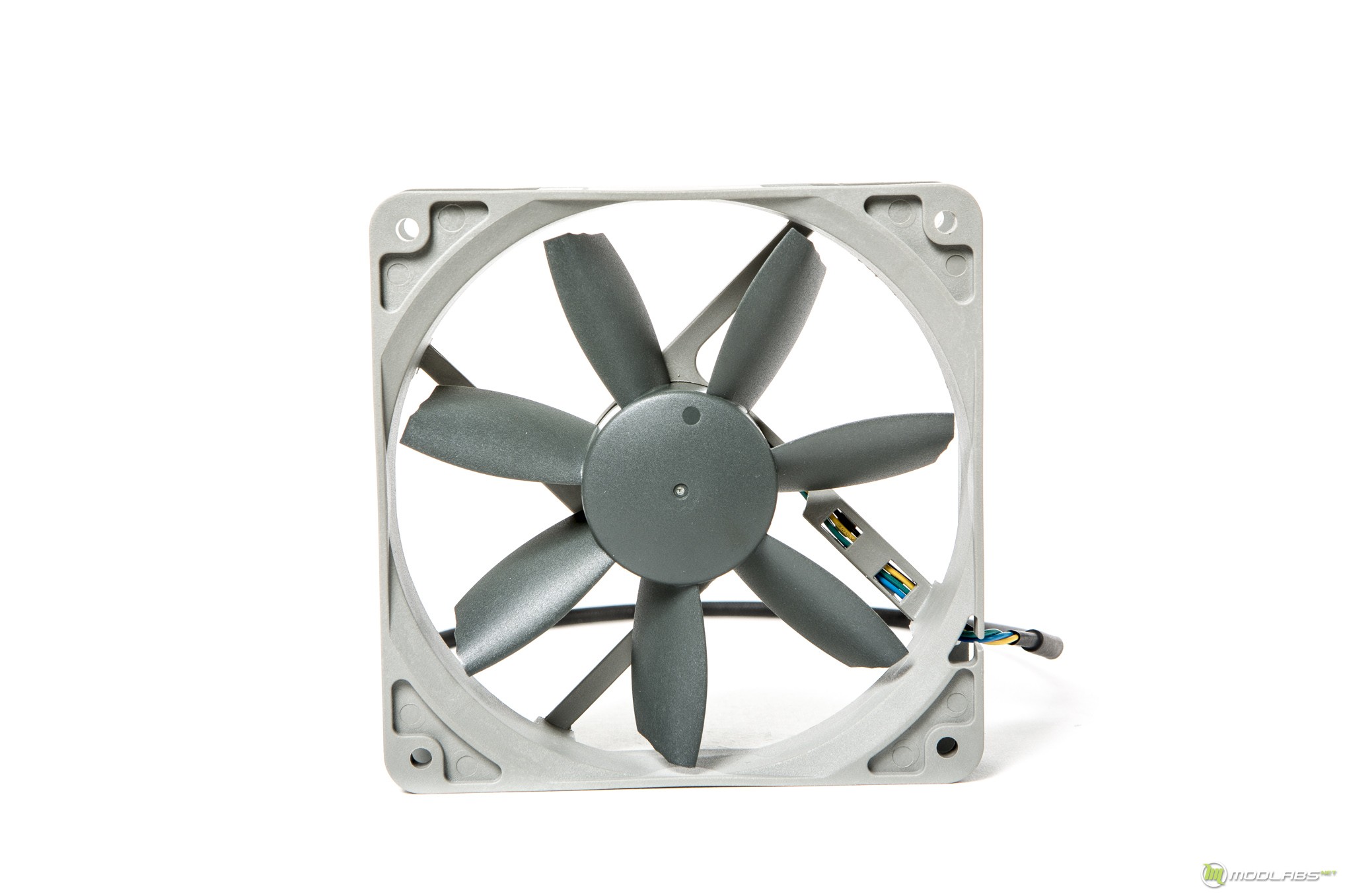

Вентилятор с тёмно-серой крыльчаткой, на которой расположены сравнительно узкие лопасти в количестве семи штук напоминающих лепестки ромашки, они располагаются в светло-серой рамке. Лопасти расположены под агрессивным углом ~65%. Вентилятор с PWM управлением, коннектор 4pin, длина кабеля в резиновой оплетке 400мм.

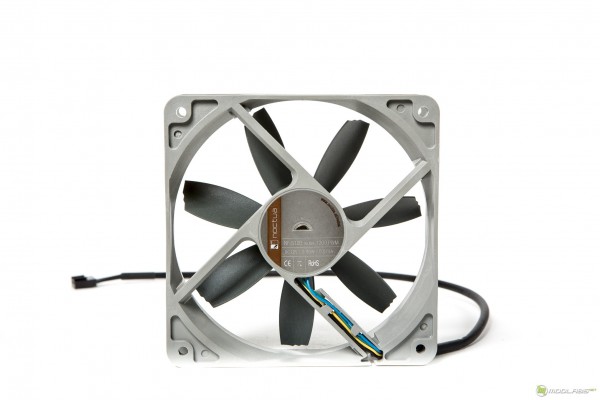

На обратной стороне, наклейка с данными о модели характеристиками вентилятора.

Характеристики вентилятора:

Название	Noctua NF-S12B redux-1200 PWM
Габариты	120х120х25мм
Размер креплений	120х120мм
Тип подшипника	SSO
Длина кабеля	400мм
Тип коннектора	4-pin
Скорость вращения (+/-10%)	1200 об/мин
Мин. Скорость вращения (+/-10%)	400 об/мин
Воздушный поток	106.6 м³/ч
Уровень шума	18.1 дБ
Статическое давление	1.31 mm H2O
Энергопотребление	0.9 Вт
Требуемая сила тока	0.075 А
Напряжение	12 В
Время наработки на отказ	>150000 часов
Гарантия	6 лет



Вентилятор, безусловно, тихий, до уровня 900RPM его сложно услышать и казалось бы он повторил успех предыдущей модели, но присутствие паразитных звуков в работе вентилятора немного омрачило впечатление, хотя услышать их с расстояния более 10см практически невозможно, но с другой стороны у более старших моделей такой проблемы нет. Максимальная скорость работы вентилятора составила 1300RPM.

Noctua NF-P14r redux-1500 PWM и Noctua NF-P14s redux-1500 PWM

Данные вентиляторы показали одинаковые результаты, и это совсем не странно, так как отличаются они только рамками, NF-P14r – круглая с креплениями под 120мм, а для NF-P14s – квадратная с креплениями под 140мм. И что бы не повторять дважды одно и тоже я объединяю описание их в один пункт. Встречаем 140мм REDUX.

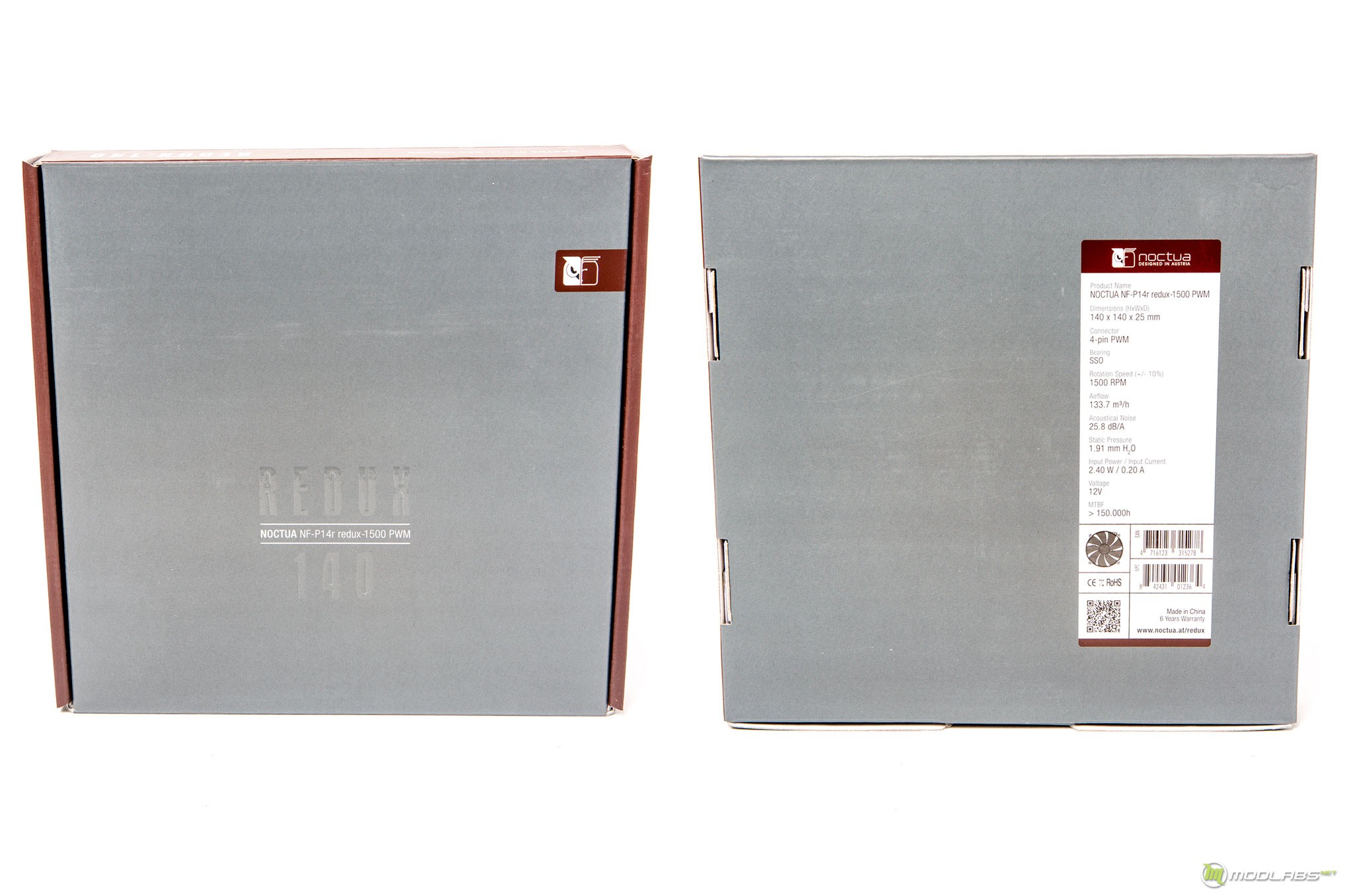

Самые большие серые коробки 140мм вентиляторов, которые отличаются всего одной буквой в названии друг от друга.

А внутри все так же вентилятор внутри коробки лежит в картонной рамке, в комплекте каждого только 4 болта.

NF-P14r redux-1500 PWM

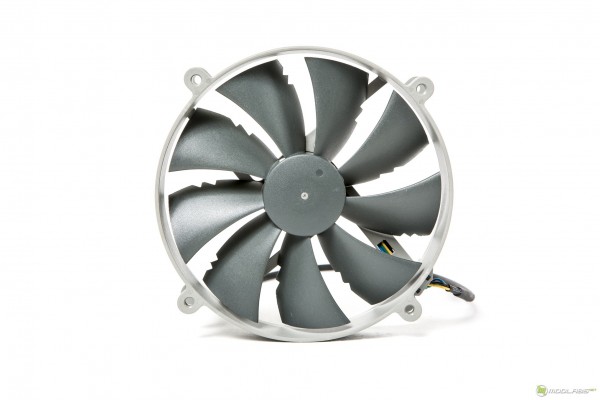

Крыльчатка размером 140мм заключена в светло-серой круглой рамке с креплениями под 120мм, довольно востребованное решение для большинства радиаторов. Если честно, пара старших породистых NF-P14 FLX долгое время были моими любимцами в плане шумовых характеристик на радиаторе IB-E.

Девять лопастей с зазубринами, имеющих агрессивную форму, расположены с наклоном ~45% расположены на темно-серой крыльчатке. В круглой светло-серой рамке с креплениями под 120мм. Вентилятор с PWM управлением, коннектор 4pin, длина кабеля в резиновой оплетке 400мм.

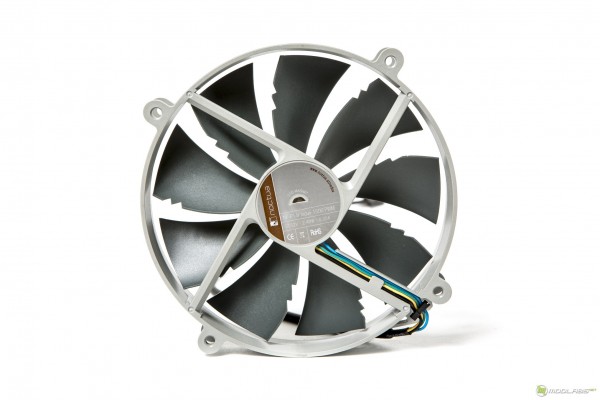

На обратной стороне, наклейка с данными о модели характеристиками вентилятора.

Noctua NF-P14s redux-1500 PWM

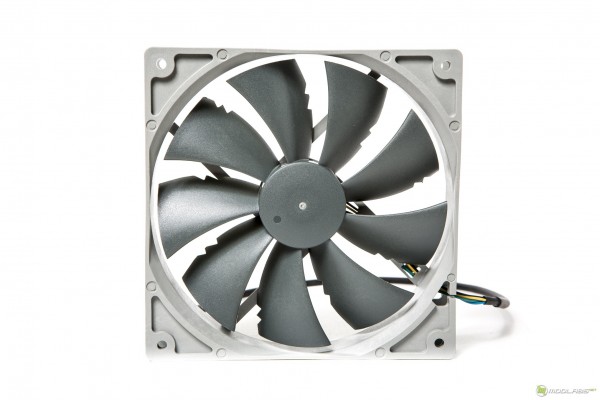

По сути всё то же самое, только рамка квадратная и крепления под 140мм:

Девять массивных лопастей с зазубринами, имеющих агрессивную форму, расположены с наклоном ~45% расположены на темно-серой крыльчатке. В круглой светло-серой рамке с креплениями под 120мм. Вентилятор с PWM управлением, коннектор 4pin, длина кабеля в резиновой оплетке 400мм.

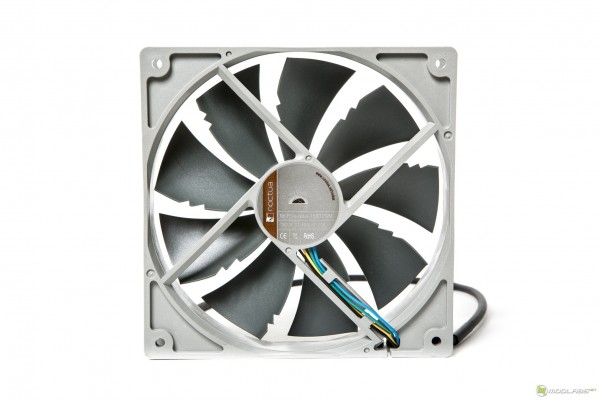

На обратной стороне, наклейка с данными о модели и характеристиками вентилятора.

Характеристики вентиляторов Noctua NF-P14r redux-1500 PWM и Noctua NF-P14s redux-1500 PWM:

Название	Noctua NF-P14r redux-1500 PWM	Noctua NF-P14s redux-1500 PWM
Габариты	140х140х25мм	140х140х25мм
Размер креплений	120х120мм	140х140мм
Тип подшипника	SSO	SSO
Длина кабеля	400мм	400мм
Тип коннектора	4-pin	4-pin
Скорость вращения (+/-10%)	1500 об/мин	1500 об/мин
Мин. Скорость вращения (+/-10%)	400 об/мин	400 об/мин
Воздушный поток	133.7 м³/ч	133.7 м³/ч
Уровень шума	25.8 дБ	25.8 дБ
Статическое давление	1.91 mm H2O	1.91 mm H2O
Энергопотребление	2.4 Вт	2.4 Вт
Требуемая сила тока	0.02 А	0.02 А
Напряжение	12 В	12 В
Время наработки на отказ	>150000 часов	>150000 часов
Гарантия	6 лет	6 лет

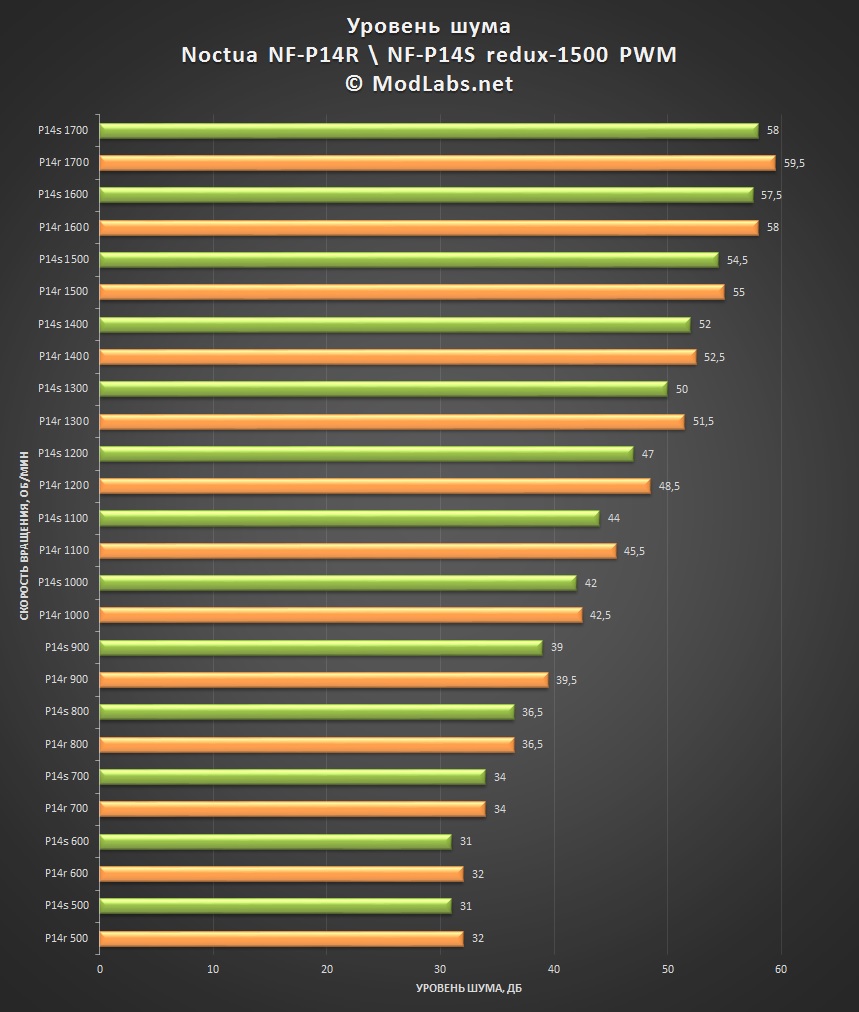

Очень жаль, что в серии REDUX с PWM управлением у 140мм вентиляторов присутствует паразитный звук при их работе, пока это говорит о том, что качество немного ухудшилось. Вентиляторы тихие до 800 RPM, далее уже начинаешь ощущать шум от воздушного потока, паразитные звуки можно услышать только с расстояния 10-15см если поднести ухо. Максимальная скорость, на которой заработали оба вентилятора, составила 1700RPM.

Дополнительно для эстетов

Так получилось, что с парой таких же вентиляторов я уже успел познакомиться и подробностями о них я поделюсь в конечном выводе, а пока фото трёх NF-P14r redux-1500 PWM на Ib-E, специально для эстетов.

Noctua IndustrialPPC «Черные совы»

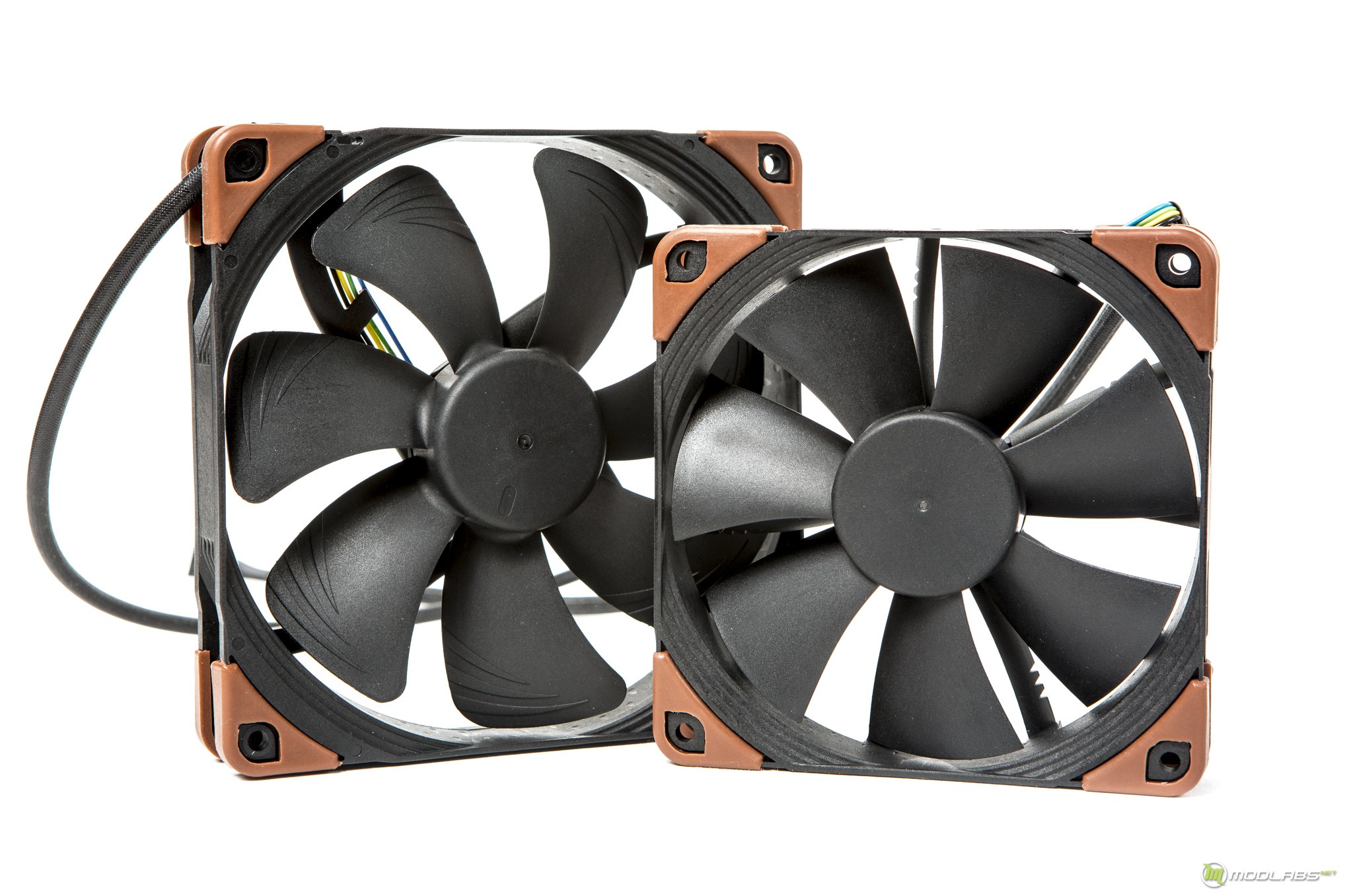

К нам на тест попали лишь два представителя новой серии industrialPPC, вентиляторы размером 120мм и 140мм, с пределом скорости 2000RPM, без влаго и пыле защиты классов IP52 и IP67.

Noctua NF-F12 industrialPPC-2000 PWM

Черно-коричневая квадратная коробка с надписью industrialPPC хранит в себе возможно одно из самых интересных решений компании за последнее время. На обратной стороне так же располагается наклейка с данными о характеристиках стодвадцатки.

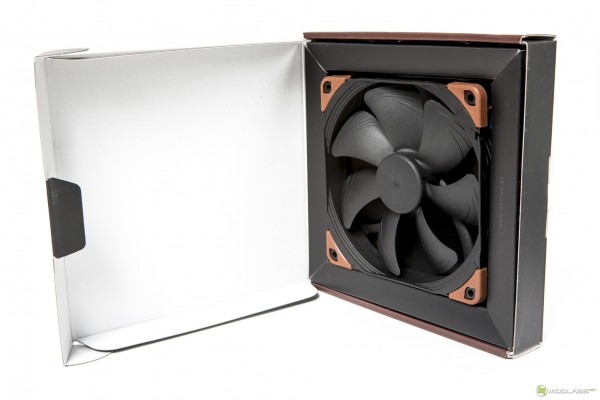

Внутри как и у redux мы видим вентилятор в картонной рамке но уже черного цвета. В комплекте идет только 4 болта для крепления вентилятора.

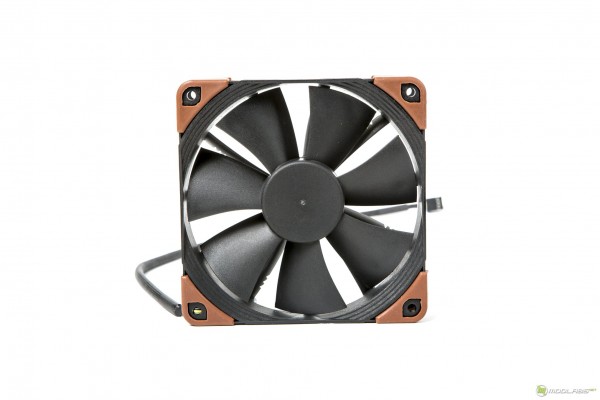

Перед нами черная сова с семью широкими лопастями, расположенными под довольно пологим углом ~30-35% на черной крыльчатке. Вентилятор с PWM управлением, коннектор 4pin, длина кабеля в резиновой оплетке 400мм.

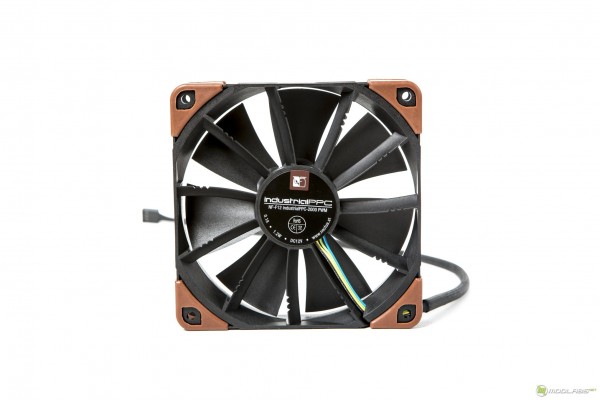

С обратной стороны так же присутствует наклейка, с данными о вентиляторе, но не это самое интересное. Ротор держится на 11ти направляющих, которые расположены с небольшим наклоном, на ни есть специальные зазубрены, и толщина их равна 8мм, как говорит сам производитель, это способствует уменьшению шума.

Так же для изделия соответствует класс защиты IP52, на фото ниже приведено наглядно сравнение направляющих 120мм вентиляторов noctua.

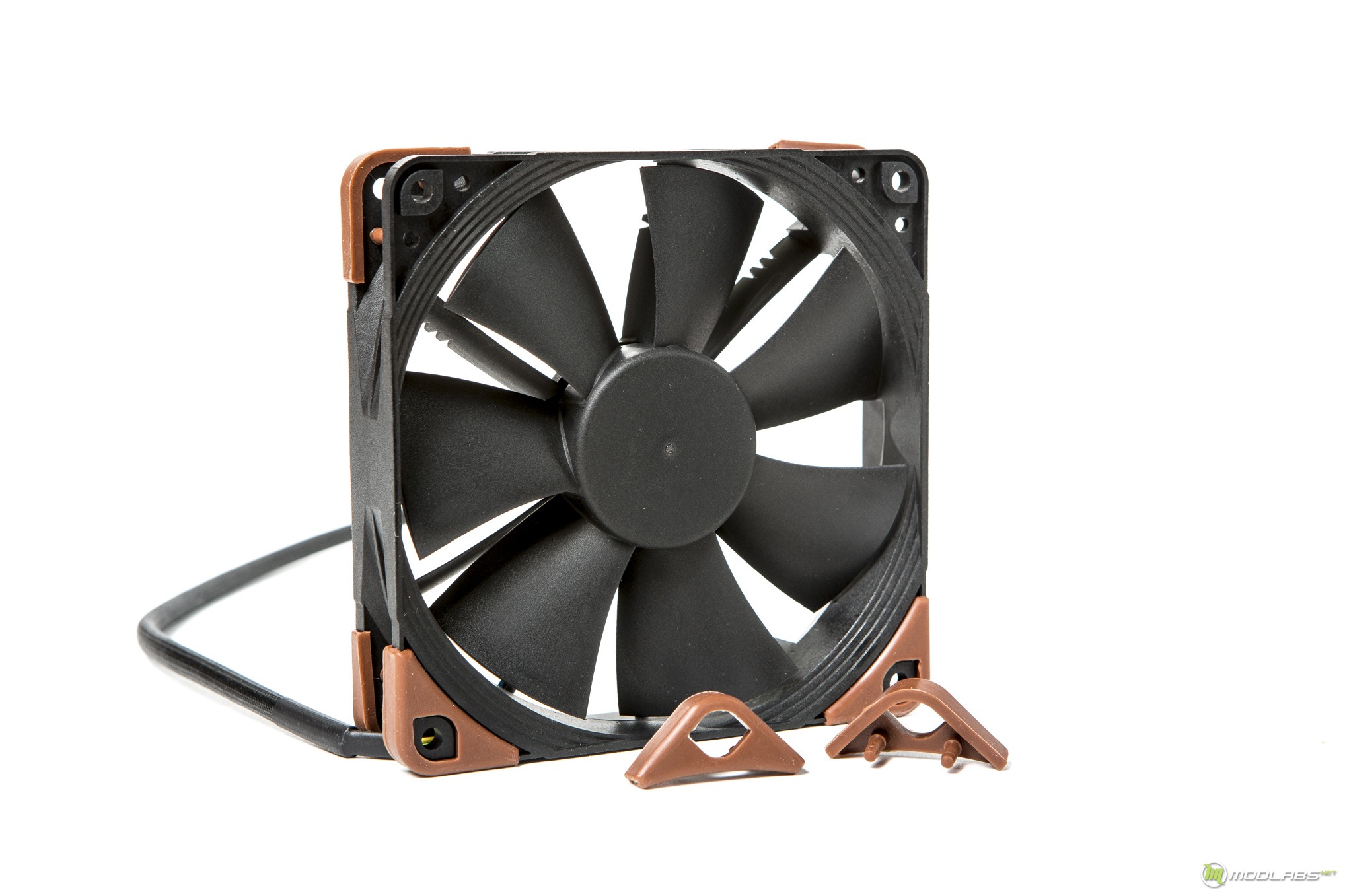

Noctua NF-F12 industrialPPC-2000 PWM оснащена, специальными силиконовыми прокладками в количестве восьми штук, которые должны гасить сильные вибрации на максимальных оборотах.

Характеристики вентилятора:

Название	Noctua NF-F12 industrialPPC-2000 PWM
Габариты	120х120х25мм
Размер креплений	120х120мм
Тип подшипника	SSO2
Геометрия лопастей	Heptaperf™
Технология шумоподавления и направления потока.	FocusedFlow™
Длина кабеля	400мм
Уровень защиты	IP52
Материал	Fibre-glass reinforced polyamide
Тип мотора	Three-phase
Тип коннектора	4-pin
Скорость вращения (+/-10%)	2000 об/мин
Мин. Скорость вращения (+/-10%)	450 об/мин
Воздушный поток	121.8 м³/ч
Уровень шума	29.7 дБ
Статическое давление	3.94 mm H2O
Энергопотребление	1.2 Вт
Требуемая сила тока	0.1 А
Напряжение	12 В
Время наработки на отказ	>150000 часов
Гарантия	6 лет



Прекрасная стодвадцатка, никаких паразитных звуков в работе нет, на максимальных оборотах уровень шума конечно высокий, но тут мы получаем высокий показатель статического давления, и если сравнить с тем же Corsair SP120 мотор которого ревет, у industrialPPC очень деликатная работа, а следовательно более низкие показатели шума, но минус нашёлся, мой реобас не смог запустить вентилятор на оборотах ниже 1000RPM и не дал раскрыть всего потенциала работы вентилятора, но это исправится во второй части. Максимальная скорость вентилятора 2300RPM.

Noctua NF-A14 industrialPPC-2000 PWM

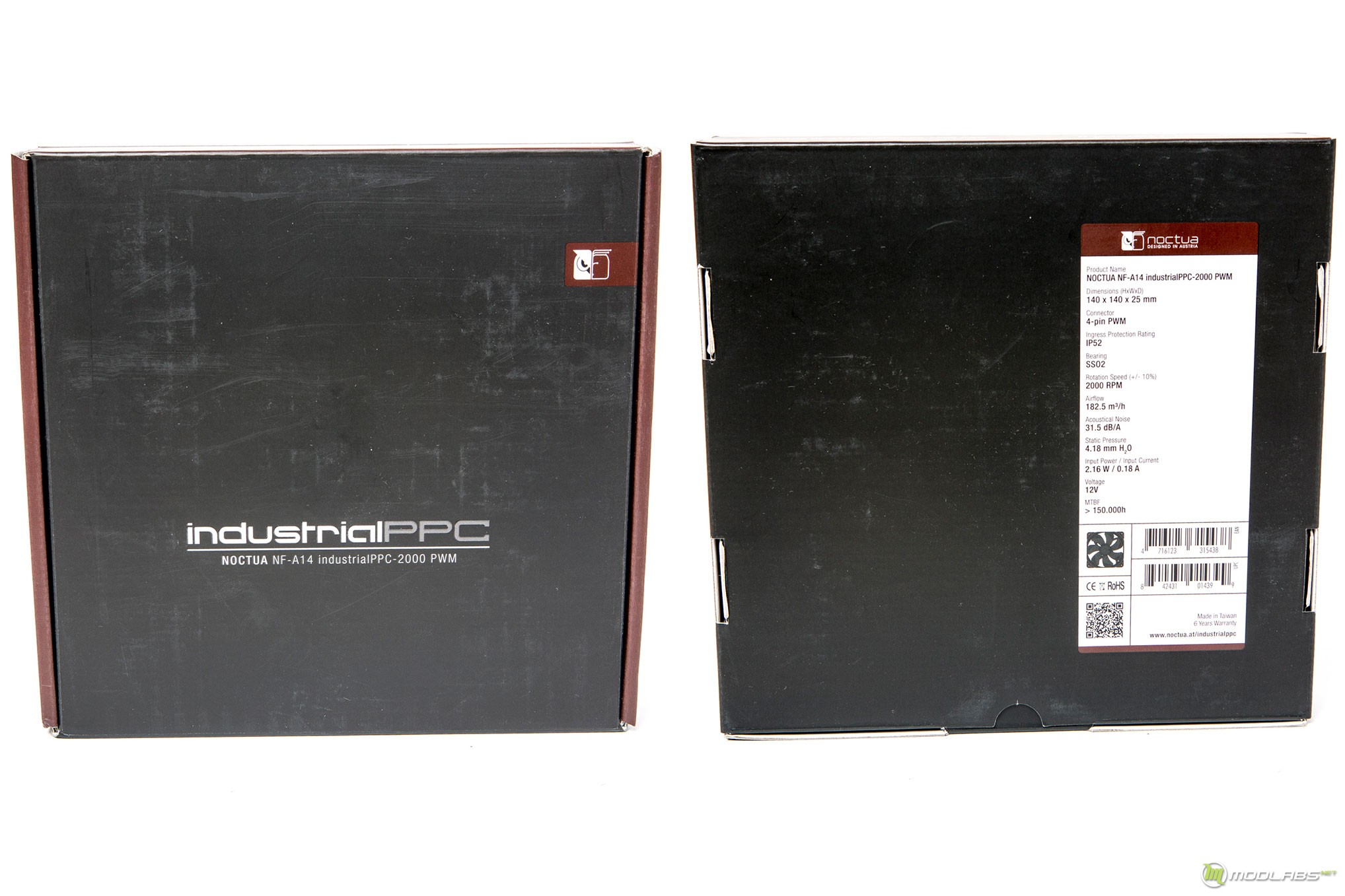

Продолжим знакомство с черными совами, теперь самая большая сова, но не самая быстрая в линейке NF-A14 industrialPPC-2000 PWM, так же запакована в черно-коричневую коробку с наклейкой на обратной стороне говорящей о характеристиках продукта.

Внутри сам вентилятор, в черной картонной рамки и четыре болта для установки вентилятора.

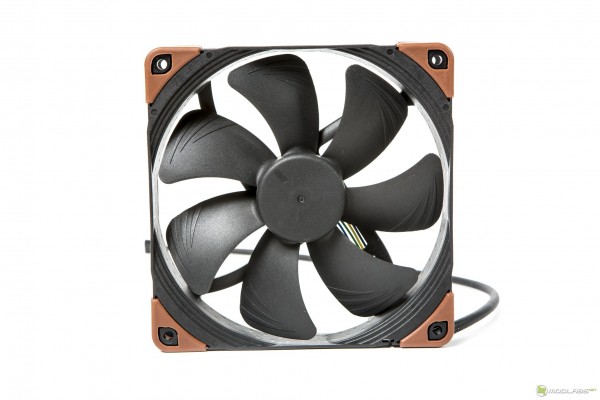

Перед нами привычный нам, но только черный NF-A14, семь широких пологих лопастей находящихся под углом ~35-40%, заключены в специальную рамку с технологией AAO (Advanced Acoustic Optimisation) frames, которая должна оптимизировать акустически свойства вентилятора, делать их более мягкими, что уместно при таких скоростях. Так же для изделия соответствует класс защиты IP52. Вентилятор с поддержкой PWM управлением, коннектор 4pin, длина кабеля в резиновой оплетке 400мм.

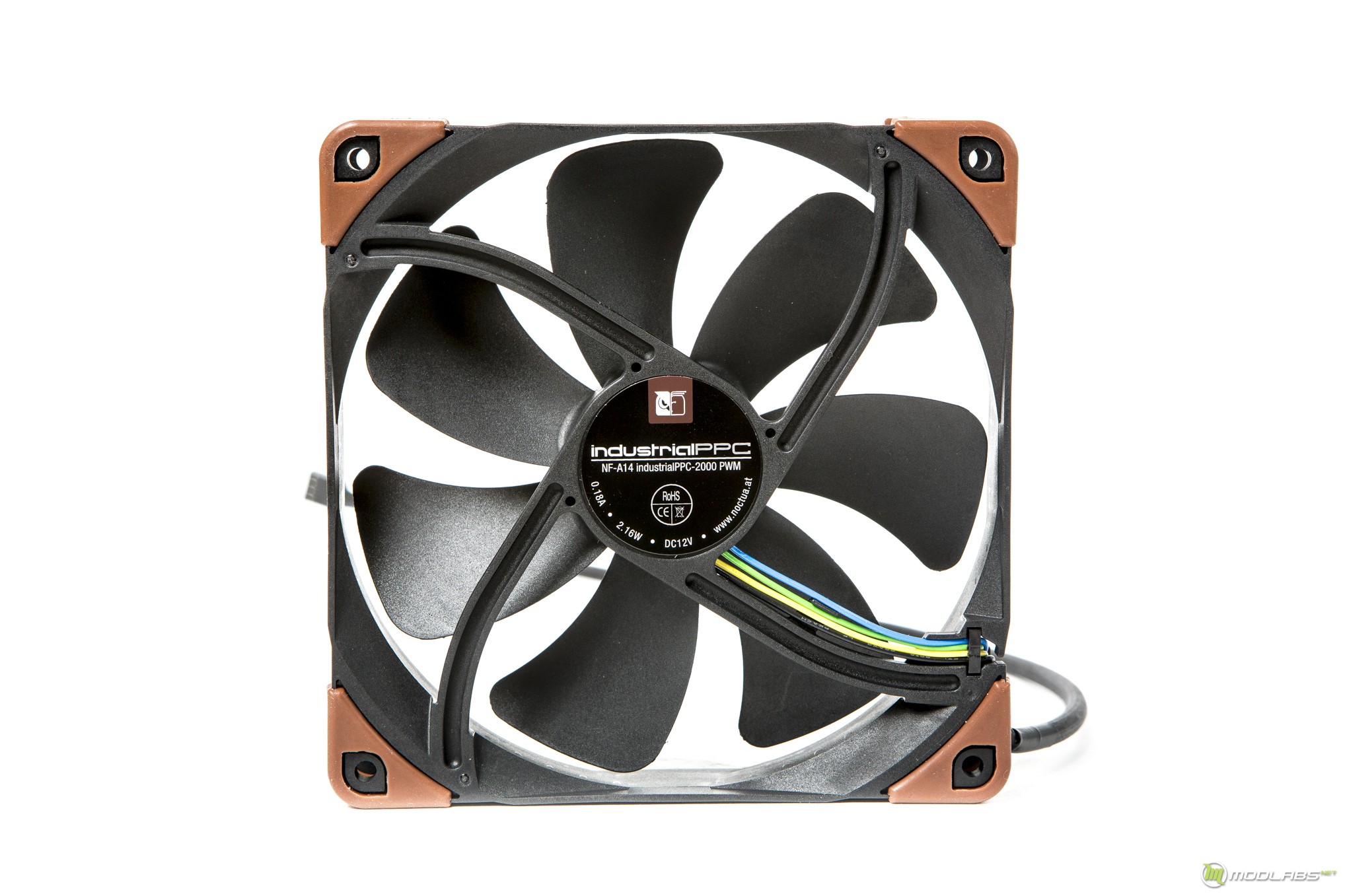

С обратной стороны наклейка с характеристиками вентилятора.

Так же присутствуют восемь силиконовых уголков понижающих вибрацию вентилятора.

Характеристики вентилятора:

Название	Noctua NF-F12 industrialPPC-2000 PWM
Габариты	140х140х25мм
Размер креплений	120х120мм
Тип подшипника	SSO2
Геометрия лопастей	A series with Flow Acceleration Channels
Технология шумоподавления и направления потока.	AAO
Длина кабеля	400мм
Уровень защиты	IP52
Материал	Fibre-glass reinforced polyamide
Тип мотора	Three-phase
Тип коннектора	4-pin
Скорость вращения (+/-10%)	2000 об/мин
Мин. Скорость вращения (+/-10%)	500 об/мин
Воздушный поток	182.5 м³/ч
Уровень шума	29.7 дБ
Статическое давление	4.18 mm H2O
Энергопотребление	2.16 Вт
Требуемая сила тока	0.18 А
Напряжение	12 В
Время наработки на отказ	>150000 часов
Гарантия	6 лет



Второй представленный вентилятор для обзора из серии industrialPPC не разочаровал, показав характеристики шума даже приятнее чем 120мм соплеменник, вентилятор заработал на 2200RPM максимально. Отсутствие паразитных звуков ещё больше подогрели желание познакомиться с данной серией ближе. Но вот мой реобас так же не смог заставить работать вентилятор на скорости ниже 1000RPM.

Заключение

О линейке Redux

Redux это доступные вентиляторы, и не удивительно, что в ассортименте этой линейки находятся кулеры перекрывающие все основные типо-размеры NF-R8, NF-B9, NF-S12B, NF-P14r NF-P14s. Кулеры могут идти как с фиксированной скорость так и с функцией PWM управления, из отличительных особенностей это более низкая цена и доступность в целом, да, эти критерии придут только со временем, но всё же придут. Новый и довольно привлекательный окрас придется по вкусу любителям эстетики, хотя цвета немного чопорные. Все вентиляторы переняли при переходе на сторону серых хорошие шумовые характеристики, но утратили, богатый комплект поставки, и некоторое снижение уровня качества работы подшипника, но качество материалов находится на высоком уровне.

Noctua NF-R8 redux-1800 PWM – самый маленький вентилятор в семействе, отличается высокой производительностью, тихой работой, наличием RPM управления и длинного кабеля в оплётке, станет хорошим выбором для любителей компактных систем и кому просто нужен хороший 80мм вентилятор.

Noctua NF-B9 redux-1600 PWM – немного больших размеров и так же обладает всеми вышеперечисленными качествами, что и 80мм собрат.

Noctua NF-S12B redux-1200 PWM – хороший корпусный вентилятор, но не более, из-за низкого уровня статического давления не пригоден для охлаждения радиаторов, может быть тихим до 900RPM, но общую картину немного омрачило присутствие паразитных звуков во время работы, но опять же если системный блок будет стоять на расстоянии более 30см от вас то вы о них даже не узнаете.

Noctua NF-P14r redux-1500 PWM – универсальная модель, подойдет и для охлаждения радиатора и выполнит роль корпусного вентилятора без проблем, крепления под 120мм подойдет для установки на многие радиаторы и тем более корпуса, действительно тихий, к нему относится всё выше перечисленное о паразитных звуках во время работы, но с на расстояния более 30см от вас вы их не услышите.

Noctua NF-P14s redux-1500 PWM – по сути тоже самое что и NF-P14r redux, только в квадратной рамке с креплениями под 140мм а значит уже немного ограничен в совместимости.

Noctua NF-P14r redux-1500 и Noctua NF-P14s redux-1500 PWM обладают повышенным уровнем оборотов а значит лучшим уровнем эффективности что делает их интересным вариантом для установки на радиаторы.

О линейке industrialPPC

industrialPPC это очень интересный продукт, к тестированию которого мы хотим вернуться еще раз, рассмотрев более детально и применив немного другой более обширный метод тестирования. Но уже сейчас мы можем сказать, что industrialPPC идеальны для продува массивных радиаторов благодаря высокому уровню статического давления. Они могут быть тихими, их высокое качество исполнения и фирменные технологии Noctua, делают эту линейку действительно интересной. Однако, стоимость этих экземпляров немного пугает, порядка 1300р, за такую стоимость иные производители предлагают полный комплект охлаждения…
