Введение

Видеокарты на базе чипа GeForce 7300 GT на данный момент являются очень удачным выбором для экономных энтузиастов. Однако, следует отметить, что производители весьма творчески подошли к вопросу спецификаций своих продуктов этого типа. Мы считаем, что наилучшим образом ознакомить читателей с характеристиками новинок (правда, новинок относительных, ведь они продаются на рынках стран мира уже пару недель) можно с помощью кратких вопросов и ответов на них. Второй раздел этого материала посвящён максимально полному путеводителю для покупателей, в котором описаны все известные нам версии видеокарт GeForce 7300 GT. Причём, в отличие от подавляющего большинства современных графических адаптеров, разброс ТТХ продуктов разных брендов впечатляет – никакого намёка на следование референсным спецификациям NVIDIA нет и в помине. Надеемся, что эта статья поможет вам разобраться в многообразии предложений карт класса GF 7300 GT и сделать правильный выбор. Отдельно обращаем ваше внимание на вторую часть GeForce 7300 GT Total Guide, которая посвящена практическому тестированию трёх видеокарт (от Leadtek, Palit и Inno3D), их вольтмоддингу и сравнению с ближайшими конкурентами.

FAQ по видеокартам GeForce 7300 GT

Q: откуда, собственно, взялись графические адаптеры семейства GF 7300 GT? В какой ценовой категории они позиционируются?
A: таким образом маркетологи компании NVIDIA решили заполнить потенциальный рыночный вакуум, который мог бы образоваться по мере снятия с производства видеокарт поколения GF 6600 Series, и предложить пользователям продукт с намного большей, чем у low-end решений (GF 7300 GS), но меньшей, чем у главного mainstream-семейства (GF 7600 Series) производительностью и соответствующей ценой.
Таким образом, видеокарты модельного ряда GeForce 7300 GT должны занять «переходную» позицию и предлагаться в качестве оптимальной покупки за 90-110 американских долларов.

Q: на базе какого графического чипа сделаны GF 7300 GT?
A: все видеокарты данного семейства используют графический чип G73 – тот же, который ставится на GeForce 7600 GS/GT.

Q: в чем же тогда отличие от GF 7600 GS/GT, ведь и на GF 7300 GT можно поставить быструю память?
A: в графических чипах, устанавливаемых на GF 7300 GT, отключены четыре пиксельных конвейера и один вершинный процессор (конвейерная формула для GF 7300 GT – 8 pp, 4 vp). В графическом процессоре присутствуют также 8 блоков растеризации (ROP) и 16 блоков ALU.

Q: какая ширина шины памяти у видеокарт семейства GF 7300 GT?
A: на данный момент шина памяти не урезана и составляет 128 бит. Правда, со временем не исключена возможность появления на рынке 64-битных решений.

Q: какую память устанавливают на GF 7300 GT? Какой ее объем?
A: согласно спецификации для модельного ряда видеокарт 7300 GT, они должны комплектоваться памятью стандарта GDDR-2 объемом 256 МБ. Тем не менее, производители готовых решений на свое усмотрение могут сократить объем устанавливаемой памяти до 128 МБ, увеличить его до 512 МБ или же установить более скоростную GDDR-3. Яркий тому пример - Palit GF 7300 GT Sonic 128 МБ с памятью, время выборки которой – 1,4 нс, но сам ее объем сокращен вдвое!

Q: каковы номинальные частоты GF 7300 GT?
A: рекомендованные NVIDIA частоты составляют 350/333(667) МГц (соответственно чип/память).

Q: на каких PCB собираются видеокарты модельного ряда GF 7300 GT?
A: как правило, это те же печатные платы, которые разрабатывались для GF 6600 с DDR-2 памятью и GF 7600 GS, ведь требования по питанию и распиловка графического чипа этому сопутствует. Тем не менее, производители для изготовления GF 7300 GT могут использовать PCB от самой старшей модели на базе графического чипа G73 - GF 7600 GT. Существуют также случаи разработки собственного дизайна под конкретную модель 7300 GT (например, вышеупомянутый Palit GF 7300 GT Sonic 128 МБ).
Что же касается референсной PCB для GF 7300 GT, то это вопрос спорный. Лично я склоняюсь к тому, что эталонной в данном случае следует признать NVIDIA’s PCB № 345 – стандарт для GF 7600 GS DDR-2.

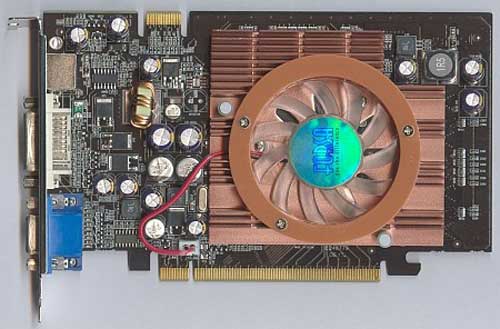

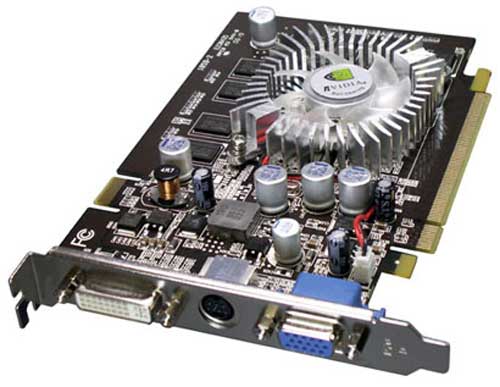

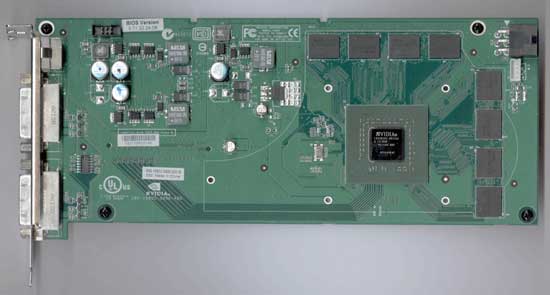

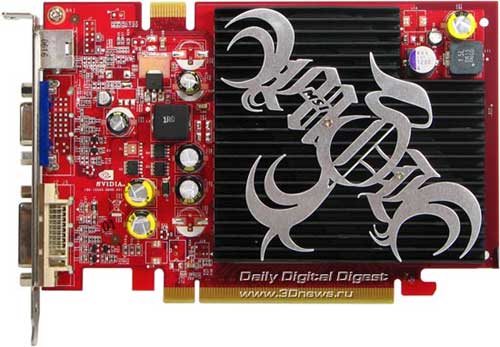

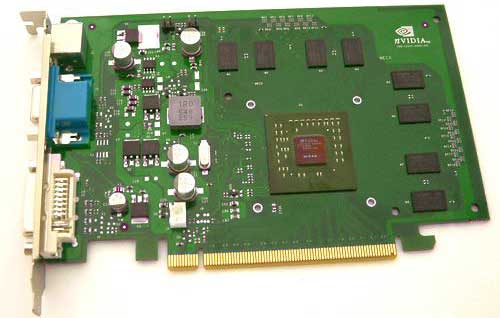

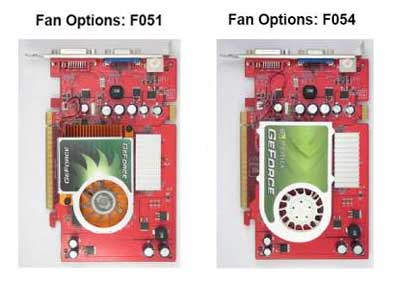

Некоторые ресурсы в качестве эталонной приводят фотографию этой платы:



Q: до каких частот разгоняются видеокарты GF 7300 GT?

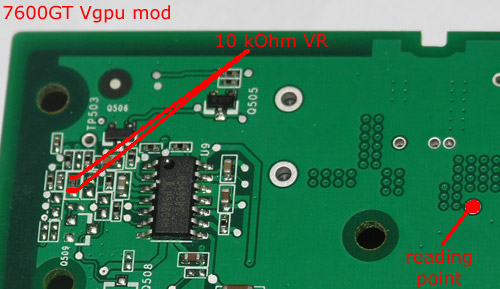

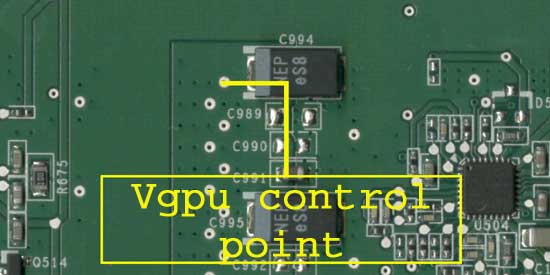

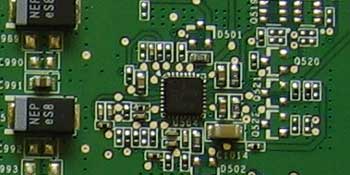

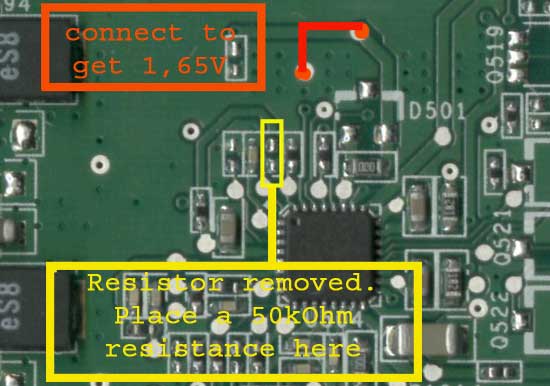

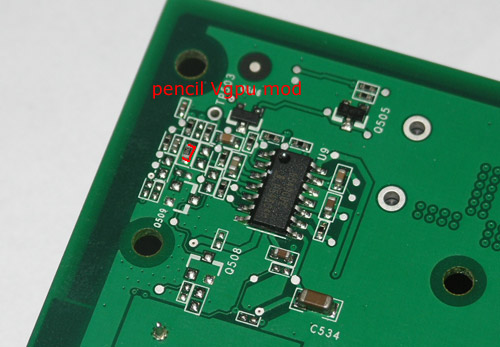

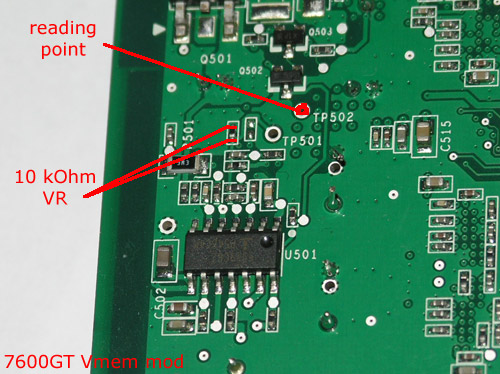

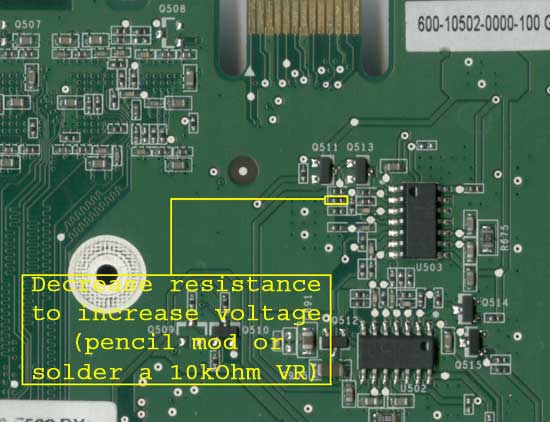

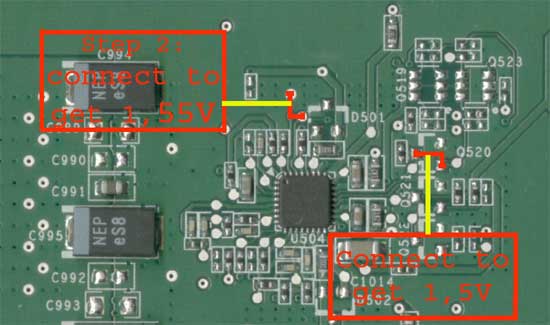

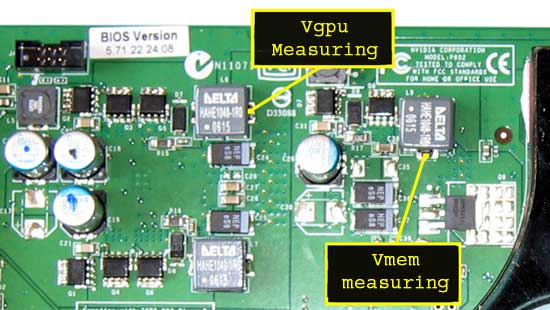

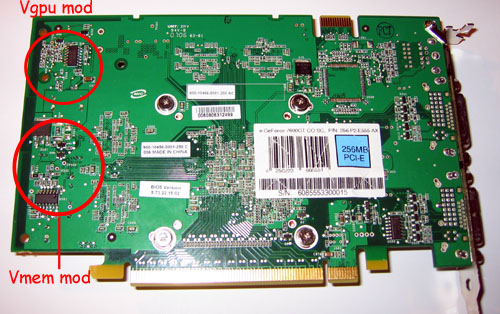

A: напряжение на графическом чипе, согласно спецификациям, должно составлять 1,1 В. В таком случае именно оно будет главным сдерживающим фактором разгона – поднять частоту выше 500 МГц на большинстве экземпляров будет невозможно. Однако многие производители изначально завышают дефолтное напряжение, поэтому можно надеяться на больший разгон, выбирая конкретную модель видеокарты. Разгонный потолок же для чипа G73 находится в районе 750-800 МГц при водяном охлаждении и напряжении питания 1,6-1,7 В.

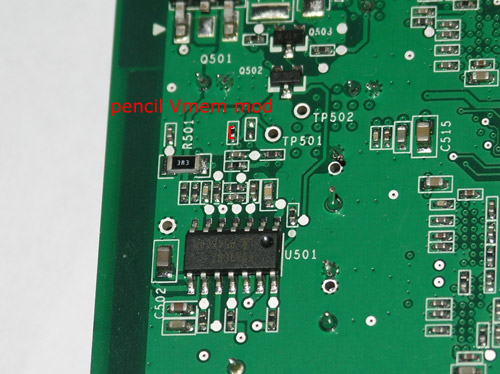

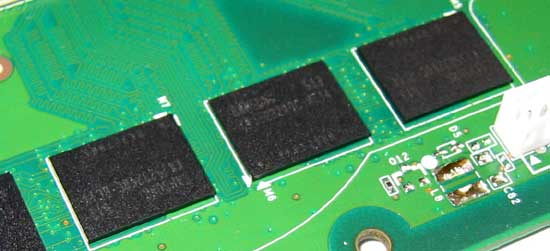

Разгон памяти более непредсказуем и зависит в первую очередь от ее типа (DDR-2 или GDDR-3).
В общем, разгонять большинство стандартных GF 7300 GT можно будет также, как гонятся GF 7600 GS на референсном дизайне, нестандартных – как GF 7600 GT (ведь именно отличиями в лучшую сторону наделяют свои продукты производители таких решений).

Q: можно ли изменять частоту отдельных блоков графического чипа для повышения его разгонного потенциала (в частности, блок геометрии и так называемая «дельта»)?
A: да. Процедура аналогична той, что используется для старших моделей, оптимальное значение дельты подбирается индивидуально.

Q: будет ли при этом повышаться производительность?
A: да, но незначительно в процентном отношении к общему показателю, и, опять же, оптимальные значения подбираются индивидуально для каждого отдельно взятого графического адаптера экспериментальным путём.

Q: можно ли включить недостающие конвейеры на видеокартах модельного ряда GF 7300 GT?
A: теоретически – да. На практике же подобных случаев пока не замечено. Также неизвестен способ их блокировки – на уровне прошивки или же на уровне железа. Наши попытки включить конвейеры путем прошивки БИОСа от старшей видеокарты, GF 7600 GT, успехом пока не увенчались – флэш-микросхема отказывалась прошиваться. Тем не менее, эксперименты в данный момент не прекращаются и в случае успеха мы обязательно отчитаемся перед публикой.

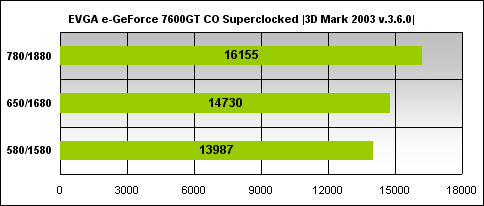

Q: какая примерная производительность у стандартных GF 7300 GT, работающих на частотах 350/667 МГц?
A: графический адаптер модельного ряда 7300 GT, работающий на таких частотах, демонстрирует ощутимо большую, чем GF 6600 и ATI Radeon 1300 PRO, производительность. Тем не менее, официальное ценовое позиционирование выдвигает именно их в заведомо проигрышных конкурентов нового продукта от NVIDIA. Как себя ведут нестандартные решения с увеличенными тактовыми частотами – об этом подробно рассказано во второй части GeForce 7300 GT Total Guide. В целом же они могут успешно соперничать с GF 6600 GT и ATI Radeon 1600 PRO, и даже с 7600 GS.

Путеводитель покупателя GeForce 7300 GT

Данный путеводитель покупателя создан на основе информации с официальных сайтов производителей видеокарт и отчётов о тестировании соответствующих продуктов в Сети. С учётом огромного разброса в спецификациях (и, как следствие – производительности) продуктов на базе одного и того же графического чипа, даже искушенный пользователь может запутаться в ТТХ конкретных моделей. Я постарался собрать максимально полную информацию о всех доступных на мировом рынке видеокартах для того, чтобы эффективно решить эту проблему.

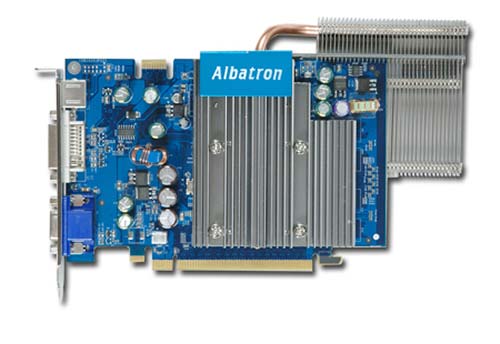

Albatron


Номинальные частоты – частота графического чипа – 400 МГц, частота видеопамяти неизвестна;
Тип устанавливаемой памяти – 256 МБ DDR-2;
Дизайн печатной платы – слегка переработана силовая подсистема референсной GF 7600 GS;
Система охлаждения – большой двухсекционный пассивный радиатор с тепловыми трубками.
На карте установлены такие разъемы: DVI-I, D-SUB, TV-Out.
Особенности: немного завышена частота видеочипа; оригинальная печатная плата; весьма интересная пассивная система охлаждения, состоящая из обычного радиатора с лицевой стороны и радиатора на тепловых трубках – с обратной, в связи с чем графический адаптер может не поместиться в компактные корпуса. В остальном же – относительно рядовой продукт из семейства GF 7300 GT.

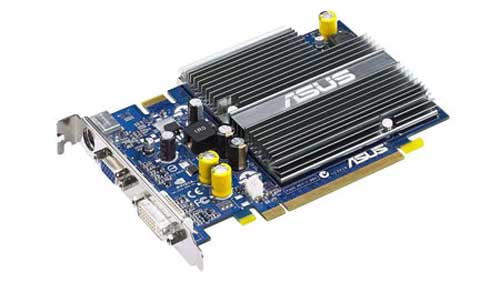

ASUS
Видеокарта носит имя EN7300GT SILENT/HTD/256M.


Номинальные частоты – 400/400 (800) МГц;
Тип устанавливаемой памяти – DDR-2 со временем выборки 2,5 нс, производители – чаще всего Infineon, возможна установка чипов памяти от Hynix;
Дизайн печатной платы – позаимствован у модели 7600 GS на референсном дизайне;
Система охлаждения – П-образный пассивный радиатор, загнутый таким образом, что немного закрывает обратную сторону PCB.
На карте установлены все типы разъемов: DVI-I, D-SUB, TV-Out.
Особенности: - .
Фактически перед нами – референсная GF 7600 GS с отключенными конвейерами, пассивной системой охлаждения и немного повышенными относительно номинала частотами по ядру и памяти.

AXLE
Скромный продукт от производителя «второго эшелона»:


Номинальные частоты – 350/400 (800) МГц;
Тип устанавливаемой памяти – 256 МБ стандарта DDR-2;
Дизайн печатной платы – тот же, что и у GF 7600 GS на референсном дизайне;
Система охлаждения – алюминиевый кулер, обладающий разумным соотношением качества охлаждения и уровня шума;
На карте установлены все три типа разъемов: DVI-I, D-SUB и TV-Out.
Особенности: совершенно стандартная видеокарта с завышенной относительно номинала частотой видеопамяти, построенная на базе референсного дизайна.

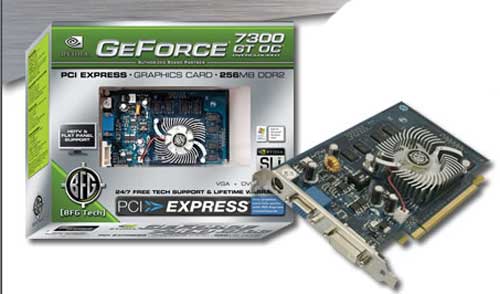

BFG
Заморский производитель, графические адаптеры которого буквально в последние месяцы начали появляться на рынке Европы и СНГ. В его ассортименте присутствует и видеокарта серии 7300 GT и она также вполне может попасться на прилавках наших магазинов.
Графический адаптер носит имя GeForce 7300 GT OC (overclocked).


Номинальные частоты – 375 МГц по чипу, по памяти – нет данных;
Тип устанавливаемой памяти – 256 МБ DDR-2;
Дизайн печатной платы – немного переработан относительно референсных 7600 GS;
Система охлаждения – активный кулер, пришедший к нам со времен GF4 Ti 4200.
На карте установлены все типы разъемов: DVI-I, D-SUB, TV-Out.
Особенности: частота графического чипа повышена всего на 25 МГц относительно номинала, и данная версия продукта уже носит имя “overclocked”, в то время как многие другие производители повышают ее намного более ощутимо, но не вносят каких-либо дополнительных суффиксов в название.

Biostar
Тайваньский производитель второго эшелона, с недавних пор активно продвигающий свои видеокарты серии Sigma Gate. В их числе и несколько качественных разновидностей GF 7300 GT с весьма интересными характеристиками.

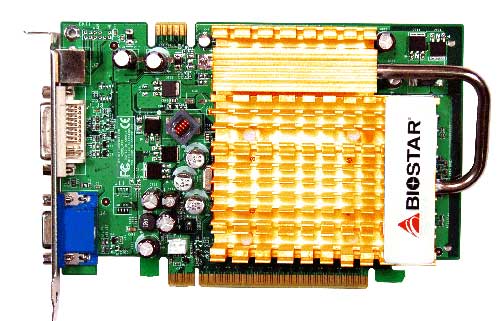

Модель V7302GT21.


Номинальные частоты – 400/350 (700) МГц;
Тип устанавливаемой памяти – 256 МБ DDR-2;
Дизайн печатной платы – переработан относительно референсных 7600 GS;
Система охлаждения – большой пассивный радиатор с тепловой трубкой.
На карте установлены следующие разъемы: DVI-I, D-SUB, TV-Out.
Особенности: -.
Фактически перед нами видеокарта, основанная на базе GF 7600 GS DDR-2 от того же производителя.

Модель V7303GT11.


Номинальные частоты – 400/500 (1000) МГц;
Тип устанавливаемой памяти – 128 МБ GDDR-3;
Дизайн печатной платы – по всей видимости, использован дизайн печатных плат от 7600 GT собственной разработки;

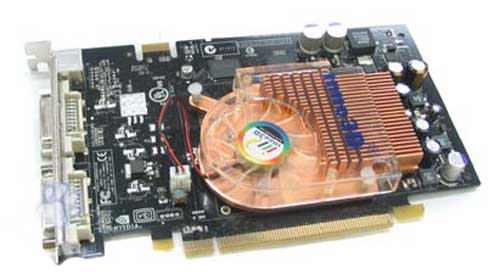

Система охлаждения – качественное медное охлаждение на графическом чипе; отличные медные радиаторы с тепловыми трубками (!) на видеопамяти.
На карте установлены следующие разъемы: DVI-I, D-SUB, TV-Out.
Особенности: значительно повышены рабочие частоты; используется прогрессивная печатная плата от старших моделей видеокарт; данный графический адаптер укомплектован памятью стандарта GDDR-3. В довесок – отличная система охлаждения. Из недостатков – только уменьшенный относительно рекомендованного объем памяти.

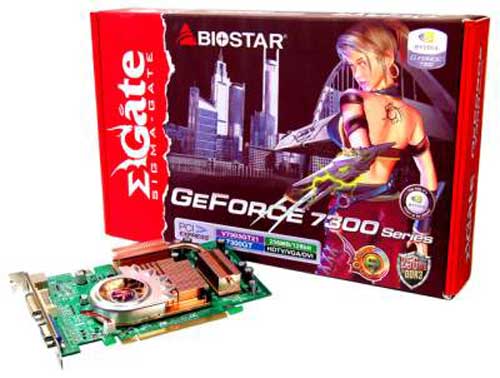

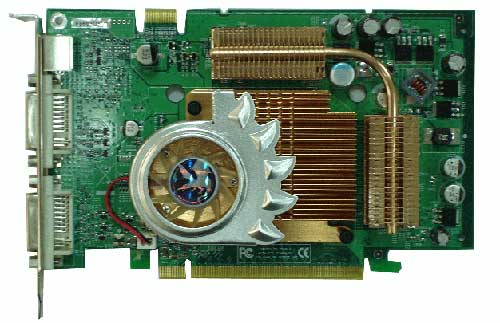

Модель V7303GT21.


Номинальные частоты – 400/500 (1000) МГц;
Тип устанавливаемой памяти – 256 МБ GDDR-3;
Дизайн печатной платы – по всей видимости, использован дизайн печатных плат от 7600 GT собственной разработки;
Система охлаждения – качественное медное охлаждение на графическом чипе; отличные медные радиаторы с тепловыми трубками (!) на видеопамяти.
На карте установлены следующие разъемы: два DVI-I, TV-Out.
Особенности: значительно повышены частоты; используется прогрессивная печатная плата от старших моделей видеокарт; данный графический адаптер укомплектован памятью стандарта GDDR-3 общим объемом 256 МБ. На карте установлено отличное охлаждение для графического чипа и видеопамяти. Плата оборудована двумя портами DVI. Однозначно рекомендуется приобретение с целью последующего дополнительного разгона и для получения намного более высокой, чем у референсных 7300 GT, производительности.

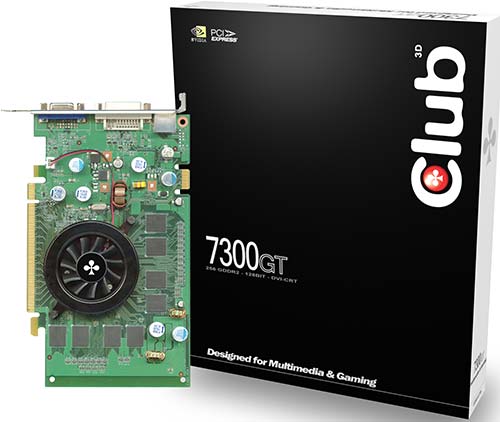

Club 3D
Видеокарта от этого производителя носит типичное для Club 3D внутреннее кодовое имя CGNX-G736.


Номинальные частоты – 350/325 (650) МГц;
Тип устанавливаемой памяти – 256 МБ DDR-2;
Дизайн печатной платы – слегка переработана силовая подсистема референсной GF 7600 GS;
Система охлаждения – маленький радиатор с вентилятором.
На карте установлены следующие разъемы: DVI-I, D-SUB, TV-Out.
Особенности: занижена (правда, весьма незначительно) относительно требований по спецификации частота памяти.

Chaintech
Пока что в ассортименте данного производителя присутствует всего одна модель - GSE73GT.


Номинальные частоты – 350/533~800 МГц;
Тип устанавливаемой памяти – 256-512 МБ DDR-2, пока встречались модели с памятью производства Infineon;
Дизайн печатной платы – позаимствован у нереференсной GF 7600 GS;
Система охлаждения – компактный алюминиевый кулер, радиатор которого выкрашен «под медь».
На карте установлены следующие разъемы: DVI-I, D-SUB, TV-Out.
Особенности: производитель на официальном сайте весьма размыто говорит о номинальной частоте работы видеопамяти – от 533 до 800 МГц, поэтому данной модели до установления истинного значения этого показателя лучше остерегаться. Скорее всего, наиболее медленными чипами будут комплектоваться версии с 512 МБ памяти на борту.

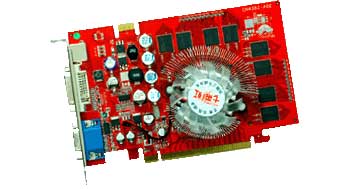

Colorful
Занятный китайский бренд, продукты которого иногда попадают на рынок стран СНГ. Данный производитель предлагает потребителям две модели видеокарт на базе GF 7300 GT:

GF7300GT-256M


Номинальные частоты – 400/нет данных МГц;
Тип устанавливаемой памяти – 256-512 МБ DDR-2;
Дизайн печатной платы – позаимствован у нереференсной GF 7600 GS;
Система охлаждения – компактный алюминиевый кулер, радиатор которого выкрашен «под медь».
На карте установлены следующие разъемы: DVI-I, D-SUB, TV-Out.
Особенности: производитель на официальном сайте весьма размыто говорит о номинальной частоте работы видеопамяти – от 533 до 800 МГц, поэтому данной модели до установления истинного значения этого показателя лучше остерегаться. Скорее всего, наиболее медленными чипами будут комплектоваться версии с 512 МБ памяти на борту.

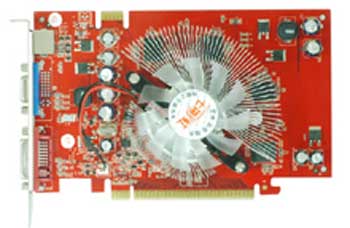

GF7300GT-128M-UP


Номинальные частоты – 500/650 (1300) МГц;
Тип устанавливаемой памяти – 128 МБ GDDR-3, с огромной долей вероятности можно утверждать, что установлена память от Samsung со временем выборки 1,4 нс;
Дизайн печатной платы – оригинальный, чьей-то собственной разработки;

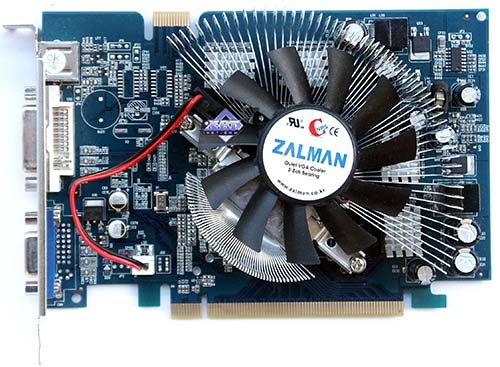

Система охлаждения – китайский аналог Zalman VF-700, скорее всего выполнен из алюминия;
На карте установлены все стандартные типыразъемов: DVI-I, D-SUB, TV-Out.
Особенности: одна из наиболее разогнанных видеокарт на базе GF 7300 GT. Общую хорошую картину дополняют быстрая память и очень эффективный и тихий кулер. Из минусов – только уменьшенный по сравнению с рекомендациями объем видеопамяти. Если хорошенько присмотреться, можно увидеть полное сходство дизайна печатной платы данного продукта с видеокартой Palit 7300 GT Sonic 128 MB. Именно поэтому о дизайне PCB и было написано «…чьей-то собственной разработки». Видеокарта однозначно рекомендуется к приобретению, если не будет альтернативы с такой же быстрой памятью вдвое большего объема. Однако ценовое позиционирование продукта от Colorful должно способствовать покупке именно его ;).

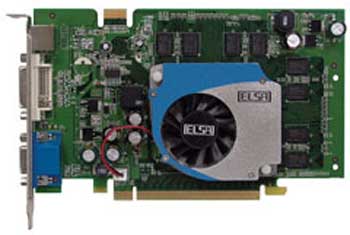

ELSA
В ассортименте некогда гремевшей на весь мир, а ныне немного подзабытой компании ELSA есть всего одна модель на базе GF 7300 GT:


Номинальные частоты – 450/400 (800) МГц;
Тип устанавливаемой памяти – 256 МБ DDR-2 со временем выборки 2,5 нс;
Дизайн печатной платы – позаимствован у нереференсной GF 7600 GS;
Система охлаждения – весьма хороший радиатор, но шумный вентилятор: это референсный кулер от GeForce 4 Ti 4400/4600!
На карте установлены следующие разъемы: DVI-I, D-SUB, TV-Out.
Особенности: одна из наиболее разогнанных изготовителем видеокарт с DDR-2 памятью от весьма именитого производителя порадует своего владельца хорошим уровнем производительности.

EVGA
На сайте производителя есть упоминания о трех моделях видеокарт на базе 7300 GT.

EVGA e-GeForce 7300 GT 128 MB


Номинальные частоты – 350/333 (666) МГц;
Тип устанавливаемой памяти – 128 МБ DDR-2 с шиной памяти 64 бит!;
Дизайн печатной платы – ощутимо переработанный относительно GF 7600 GS;
Система охлаждения – кулер с высокооборотистым вентилятором.
На карте есть такие типы разъемов: DVI-I, D-SUB, TV-Out.
Особенности: очень странно видеть в ассортименте довольно известного производителя совсем нетипичную GF 7300 GT со 128 МБ памяти типа DDR-2, да ещё и с 64-битной (если верить официальному сайту EVGA и считать, что данная информация не является ошибкой администраторов ресурса) шиной памяти! Продукт по своему быстродействию теоретически находится на уровне GF 7300 GS (вдвое больше пиксельных конвейеров, но в полтора раза меньше рабочая частота), поэтому однозначно обходить стороной!

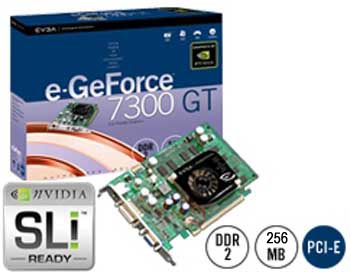

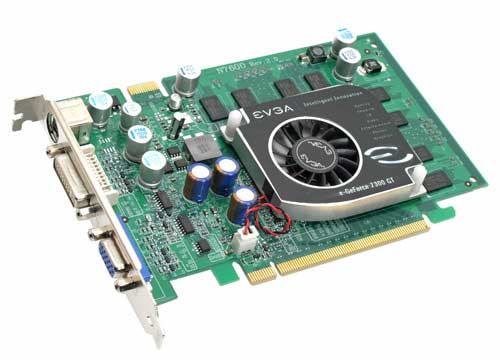

EVGA e-GeForce 7300 GT 256 MB


Номинальные частоты – 350/333 (666) МГц;
Тип устанавливаемой памяти – 256 МБ DDR-2;
Дизайн печатной платы – ощутимо переработанный относительно GF 7600 GS;
Система охлаждения – кулер с высокооборотистым вентилятором.
На карте есть такие типы разъемов: DVI-I, D-SUB, TV-Out.
Особенности: типичная GF 7300 GT с немного нестандартным дизайном и частотами, соответствующими рекомендованным. Для энтузиастов не представляет ничего интересного – EVGA никогда не позиционировали себя в качестве производителей интересных _дешевых_ карт, специализируясь на оверклокерских hi-end продуктах.

EVGA e-GeForce 7300 GT 512 MB


Номинальные частоты – 350/266 (532) МГц;
Тип устанавливаемой памяти – 512 МБ медленной DDR-2 с заниженной относительно рекомендованного значения частотой работы;
Дизайн печатной платы – ощутимо переработанный относительно GF 7600 GS;
Система охлаждения – кулер с высокооборотистым вентилятором.
На карте есть такие типы разъемов: DVI-I, D-SUB, TV-Out.
Особенности: в два раза относительно рекомендованного увеличен объем видеопамяти (512 МБ), но при этом занижена ее рабочая частота, что пагубно скажется на производительности такого средства избавления от залежавшихся чипов медленной DDR-2. Покупать не нужно ни в коем случае (предпочтение отдавать только тогда, когда будет выбор лишь между данной моделью и видеокартой с 64-битной шиной памяти объемом 128 МБ того же модельного ряда того же производителя :) ).

FORSA
Как, Вы не слышали о таком производителе?! Товарищ, Вы когда из джунглей вернулись на историческую родину?
На самом деле, компания FORSA является типичным вендором третьего эшелона, о котором мало кто слышал даже среди IT-специалистов. Продукты этой категории издавна именовались No Name, но в последние годы даже такие вендоры стали прилагать определённые усилия для продвижения своих торговых марок. Как ни странно, но на рынке Украины продукция FORSA присутствует не первый год, хотя и в крайне ограниченных количествах – поставки осуществляются небольшими компаниями-дистрибьюторами.


Номинальные частоты – 350/350 (700) МГц;
Тип устанавливаемой памяти – 256 МБ DDR-2;
Дизайн печатной платы – дизайн собственной разработки инженеров компании;
Система охлаждения – довольно большой радиатор со средних размеров вентилятором.
На карте присутствуют следующиеразъемы: DVI-I, D-SUB, TV-Out.
Особенности: нереференсный дизайн, слегка завышена рабочая частота видеопамяти. Можно ожидать очень невысокой цены – этот фактор традиционно повышает привлекательность полубезымянных продуктов в глазах самых экономных покупателей.

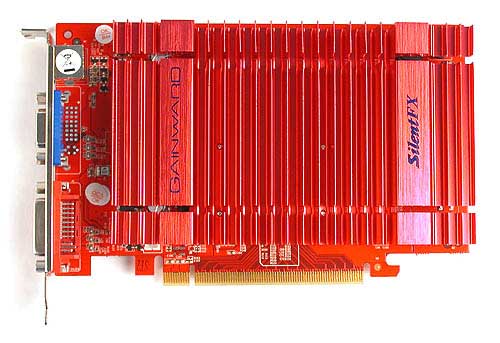

Gainward
В ассортименте видеокарт, продаваемых Palit под этой некогда легендарной торговой маркой, присутствуют три решения на базе GF 7300 GT.

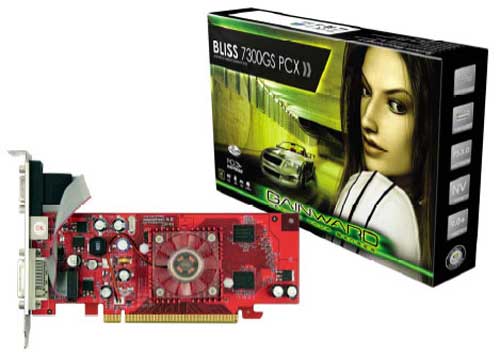

Первое – 7784 Bliss 7300 GT 256 MB Low-Profile, внутреннее кодовое обозначение - BP7300GT-256-TV-DVI-LP.


Номинальные частоты – 550/350 (700) МГц;
Тип устанавливаемой памяти – 256 МБ DDR-2 со временем выборки 2,8 нс;
Дизайн печатной платы – низкопрофильный, совсем не типичен для семейства GF 7600 Series;
Система охлаждения – маленький радиатор с высоко оборотным вентилятором.
На карте есть такие типы разъемов: DVI-I, D-SUB, TV-Out.
Особенности: весьма странный продукт. Судя по всему, на сайте производителя дана неверная информация или же в модельном обозначении предумышленно сделана ошибка, так как перед нами не что иное, как GF 7300 GS с 64-битной шиной памяти! Данный графический адаптер рекомендуется обходить стороной.

Тем не менее, модель 7968-Bliss 7300 GT 256 MB Golden Sample с внутренним именем BP7300GT-256-GS-TV-DVI обладает больше похожими на правду как для GF 7300 GT характеристиками:


Номинальные частоты – 400/375 (750) МГц;
Тип устанавливаемой памяти – 256 МБ DDR-2;
Дизайн печатной платы – нереференсная плата, позаимствована у видеокарты GF 7600 GS с DDR-2 памятью, продающейся под брендом Palit;
Система охлаждения – огромный, но не обладающий какими-либо изысками радиатор, выкрашенный в красный цвет;
На карте есть все типы разъемов: DVI-I, D-SUB, TV-Out.
Особенности: рабочие частоты завышены относительно номинала для GF 7300 GT; полностью бесшумное решение; PCB нестандартного типа, позаимствована у старшей видеокарты от того же производителя.

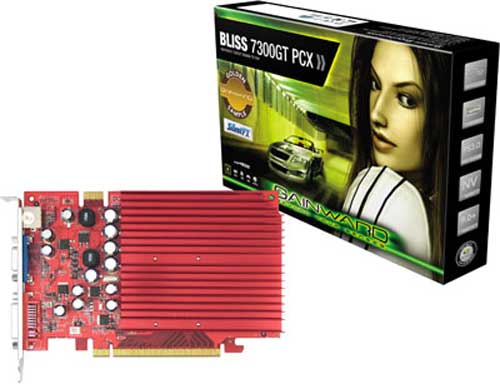

Существует также версия, носящая имя Gainward Bliss 7300GT PCX 256MB DDR3 Golden Sample Limited Edition, упоминание о которой на официальном веб-сайте производителя отсутствует. Ее особенности заключаются в следующем:


Номинальные частоты – 550/650 (1300) МГц;
Тип устанавливаемой памяти – 256 МБ GDDR-3 со временем выборки не хуже 1,4 нс;
Дизайн печатной платы – нереференсная плата собственной разработки Palit Corporation;
Система охлаждения – огромный, но не обладающий какими-либо изысками радиатор, выкрашенный в красный цвет, который закрывает всю плату;
На карте есть все типы разъемов: DVI-I, D-SUB, TV-Out.
Особенности: очень быстрая версия GF 7300 GT с «нормальным» объемом быстрой видеопамяти и пассивным охлаждением. Производительность – значительно выше рядовых адаптеров того же семейства. Один из лучших представителей данного модельного ряда.

Galaxy
Один очень интересный продукт, который выгодно отличается от большинства референсных GF 7300 GT.


Номинальные частоты – 500/700 (1400) МГц;
Тип устанавливаемой памяти – 256 МБ GDDR-3 Samsung, номинальное время выборки – 1,2 нс (!);
Дизайн печатной платы – нереференсная (укороченная, что типично для Galaxy) плата собственной разработки;
Система охлаждения – алюминиевая версия популярного кулера для видеокарт Zalman VF-700.
На карте установлены следующие разъемы: DVI-I, D-SUB, TV-Out.
Особенности: очень сильно завышены относительно рекомендованных рабочие частоты данного графического адаптера, установлена сверхбыстрая память со временем выборки 1,2 нс! Также радует наличие эффективной и тихой системы охлаждения. Продукт однозначно рекомендован для энтузиастов и простых пользователей, которые под именем Galaxy GF 7300 GT желают получить намного большую, чем от рядовой видеокарты того же семейства, производительность.

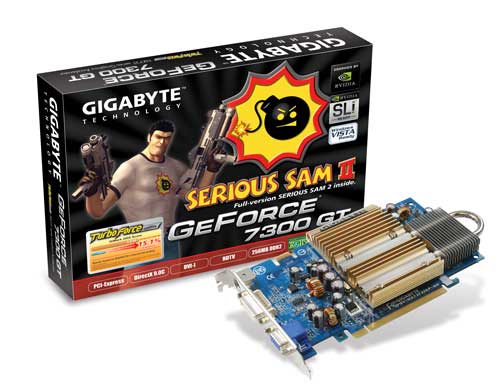

Gigabyte
В ассортименте одного из гигантов IT-индустрии пока что есть только одна модель видеокарты на базе GF 7300 GT:


Номинальные частоты – 450/400 (800) МГц;
Тип устанавливаемой памяти – 256 МБ DDR-2 производства hynix со временем выборки 2,5 нс;
Дизайн печатной платы – используется печатная плата от GF 7600 GS того же производителя;
Система охлаждения – пассивный радиатор, для улучшения охлаждения использует тепловые трубки;
На карте установлены следующие разъемы: DVI-I, D-SUB, TV-Out.
Особенности: оригинальная бесшумная система охлаждения, выполненная с использованием тепловых трубок. В комплекте с игрой поставляется уже немного устаревшая морально игра Serious Sam 2. Довольно высокие рабочие частоты (одна из самых разогнанных GF 7300 GT с DDR-2 памятью).

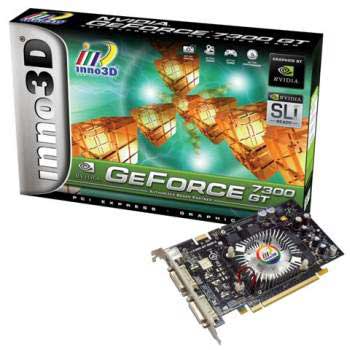

Inno3D
Графические адаптеры, поставляемые на рынок компанией Innovision под весьма известным брендом бюджетного уровня Inno3D, ориентированы преимущественно на экономных пользователей и в своем большинстве какими-либо особенностями по сравнению с референсом не обладают. Тем не менее, это не помешало производителю выпустить на рынок несколько моделей видеокарт с довольно разнообразными характеристиками и дизайном.

Inno3D Geforce 7300 GT с памятью типа DDR-2


Номинальные частоты – 400/400 (800) МГц;
Тип устанавливаемой памяти – 256 МБ DDR-2;
Дизайн печатной платы – неизвестно;
Система охлаждения – кулер, который пришел к нам со времен GF4 Ti 4200;
На карте установлены все типыразъемов: DVI-I, D-SUB, TV-Out.
Особенности: немного завышены относительно номинала рабочие частоты.

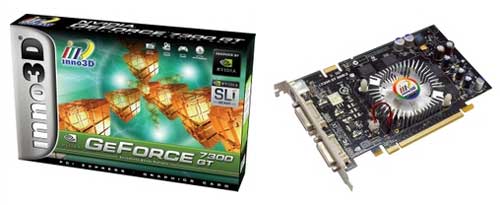

Inno3D Geforce 7300 GT с памятью типа GDDR-3 на черной PCB


Номинальные частоты – 500/700 (1400) МГц;
Тип устанавливаемой памяти – 256 МБ GDDR-3 Infineon со временем выборки 1,4 нс;
Дизайн печатной платы – полный референс от GF 7600 GT;
Система охлаждения – кулер, разработанный ещё для GF4 Ti4200;
На карте установлены два типаразъемов: два порта DVI-I, выход для TV;
Особенности: очень сильно завышены рабочие частоты; используется прогрессивная PCB от старшей карты в семействе - 7600 GT; применяется быстрая память стандарта GDDR-3. Плата оборудована двумя портами DVI.
Для данного продукта возможно использование эффективной медной системы охлаждения (именно такими фотографиями усеяны китайские ресурсы):


На том же дизайне возможен выпуск видеокарт с вдвое меньшим объемом памяти (такие предложения проскакивали в прайсах некоторых фирм нашего рынка).

Inno3D Geforce 7300 GT с памятью типа GDDR-3 на зеленой PCB


Номинальные частоты – 500/750 (1500) МГц;
Тип устанавливаемой памяти – 256 МБ GDDR-3 Samsung со временем выборки 1,2 нс (!);
Дизайн печатной платы – полный референс от GF 7600 GT;

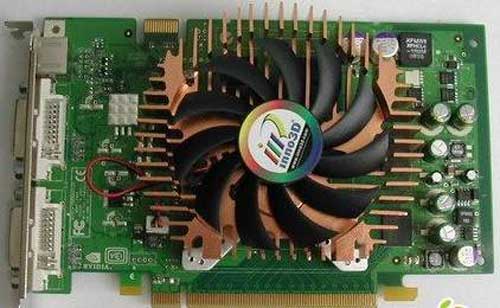

Система охлаждения – весьма оригинальное и с виду эффективное решение с большим вентилятором;
На карте установлены только два типаразъемов: два порта DVI-I, выход для подключения TV;
Особенности: очень сильно завышены рабочие частоты; используется прогрессивная PCB от старшей в семействе 7600 GT; применяется сверхбыстрая память стандарта GDDR-3. Плата оборудована двумя портами DVI. Отличается от вышеописанной модели цветом печатной платы и использованием ещё более быстрой видеопамяти! Продукт однозначно рекомендуется для достижения максимальных для GF 7300 GT показателей производительности.

Leadtek
Leadtek предлагает потребителям два варианта графических ускорителей на базе GF 7300 GT.

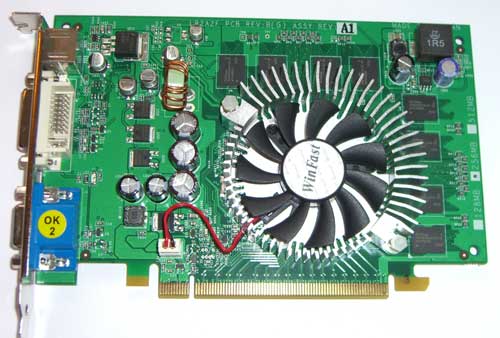

WinFast PX7300 GT TDH



Номинальные частоты – 400/350 (700) МГц;
Тип устанавливаемой памяти – 256 МБ DDR-2;
Дизайн печатной платы – слегка упрощенный референс от GF 7600 GS;
Система охлаждения – доступны два решения – пассивный радиатор с тепловой трубкой, или же активный алюминиевый кулер с тихим вентилятором в «духе» Leadtek;
На карте установлены все типыразъемов: DVI-I, D-SUB, TV-Out;
Особенности: стандартный продукт с завышенными рабочими частотами графического чипа и видеопамяти.

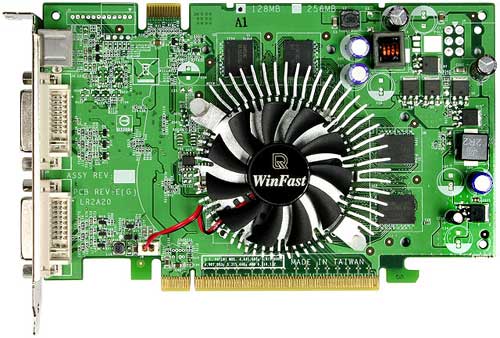

WinFast PX7300 GT TDH Extreme


Номинальные частоты – 520/700 (1400) МГц;
Тип устанавливаемой памяти – 128 МБ GDDR-3;
Дизайн печатной платы – использована PCB от GF 7600 GT Extreme того же производителя;
Система охлаждения – оригинальная разработка Leadtek в привычном для производителя стиле – алюминиевый кулер с тихоходным вентилятором;
На карте установлены только два типаразъемов: два порта DVI-I, выход для подключения телевизораTV;
Особенности: очень сильно завышены рабочие частоты; используется прогрессивная PCB от старшей видеокарты. Тем не менее, уменьшено количество деталей по сравнению с Leadtek GF 7600 GT Extreme. Также объем памяти не соответствует рекомендованному для GF 7300 GT и составляет всего 128 МБ.

MSI
Инженеры MicroStar International долго не думали и сразу же предложили покупателю вполне референсный как для GF 7600 GS продукт (эх, оставь они включенными дополнительные конвейеры…):


Номинальные частоты – 350/350 (700) МГц;
Тип устанавливаемой памяти – 256 МБ DDR-2 от Infineon со временем выборки 2,8 нс;
Дизайн печатной платы – референсная плата от GF 7600 GS;
Система охлаждения – большой пассивный радиатор с тепловой трубкой и украшением в виде лого производителя;
На карте установлены три типаразъемов: DVI-I, D-SUB и TV-Out;
Особенности: рядовой продукт из серии GF 7300 GT с пассивной системой охлаждения и со слегка завышенной частотой работы видеопамяти.

Palit/Daytona/XpertVision
Уже приученный к интересным продуктам от данного производителя в последнее время, я ждал чего-то неординарного. И, думаю, не один я. Наши ожидания в некоторой мере оправдались, так как под брендом Palit на рынке присутствуют две версии GF 7300 GT – обычная и вовсе не рядовая Palit 7300 GT Sonic 128 MB. Те же карты в некоторых регионах продаются под торговой маркой XpertVision.

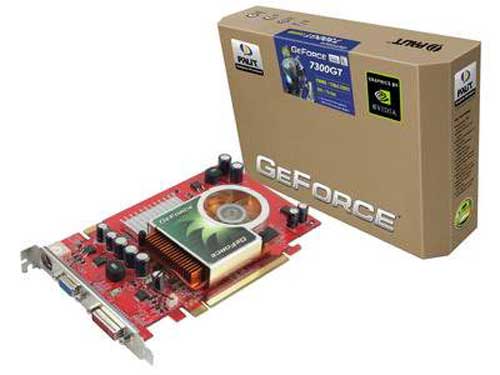

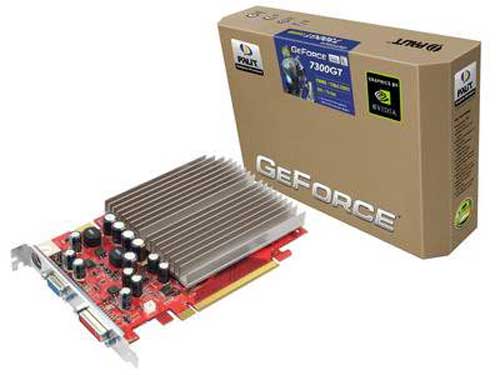

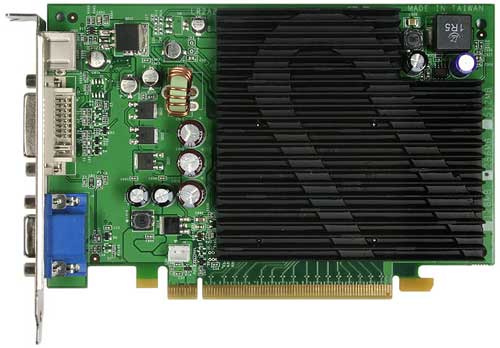

Palit GeForce 7300 GT



Номинальные частоты – 350/333 (666) МГц;
Тип устанавливаемой памяти – 256 МБ DDR-2;
Дизайн печатной платы – нереференсная плата собственной разработки;

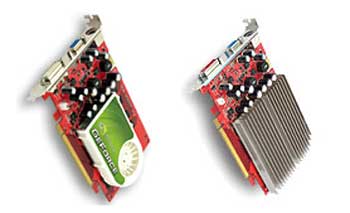

Система охлаждения – доступна версия с большим пассивным радиатором, а также с активным кулером, оснащенном вентилятором-турбинкой;
На карте установлены три типаразъемов: DVI-I, D-SUB и TV-Out;
Особенности: нереференсный по дизайну продукт с полностью референсными частотами. Кстати, только в Palit не побоялись указать правильную частоту видеопамяти – зловещие 666 МГц вместо 667 МГц.

Palit GeForce 7300 GT Sonic 128 MB


Номинальные частоты – 500/650 (1300) МГц;
Тип устанавливаемой памяти – 128 МБ GDDR-3 Samsung со временем выборки 1,4 нс;
Дизайн печатной платы – нереференсная плата собственной разработки;

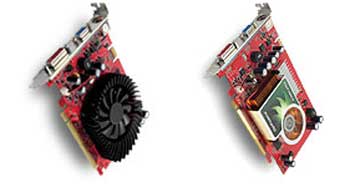

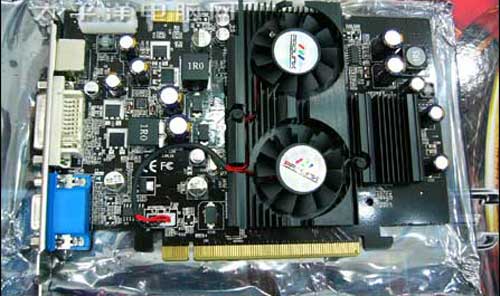

Система охлаждения – в ассортименте Palit есть карты типа Sonic с тремя вариантами исполнения системы охлаждения!


Также примечательна забота производителем о снижении температуры видеопамяти;



На карте установлены три типаразъемов: DVI-I, D-SUB и TV-Out;
Особенности: хорошо разогнанная версия GF 7300 GT, работающая на огромных частотах. Из недостатков – только 128 МБ памяти. Присутствует дополнительное охлаждение чипов памяти. Хороший и недорогой выбор для пользователей, как тех, кто желает разгонять карту дальше, так и тех, кто просто хочет большую производительность за меньшие деньги.

Prolink/PixelView
Существует две разработки компании Prolink.

Внутреннее кодовое обозначение первого варианта GF 7300 GT - PV-N73VE2T(256KD)-F.


Номинальные частоты – 350/350 (700) МГц;
Тип устанавливаемой памяти – 256 МБ DDR-2;
Дизайн печатной платы – позаимствована у GF 7600 GS того же производителя;
Система охлаждения – довольно хороший алюминиевый кулер с тихим вентилятором и зеленой подсветкой;
На карте установлены все три типаразъемов: DVI-I, D-SUB, TV-Out;
Особенности: стандартная GF 7300 GT с характеристиками, отвечающими рекомендованным. Из оригинальных моментов – только кулер с подсветкой.

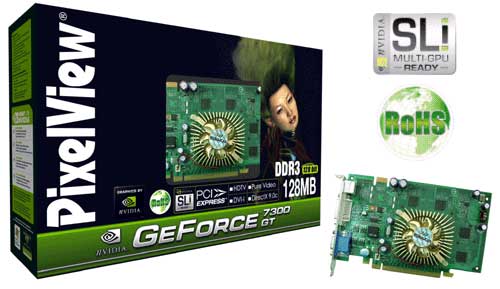

Второй продукт от этого производителя (PV-N73VE3(128KD)), судя по одному изображению, должен иметь весьма неплохие на фоне конкурентов характеристики:


Номинальные частоты – 350/600 (1200) МГц;
Тип устанавливаемой памяти – 128 МБ GDDR-3;
Дизайн печатной платы – позаимствована у GF 7600 GT;
Система охлаждения – довольно хороший алюминиевый кулер с тихим вентилятором;
На карте установлены три типаразъемов: DVI-I, D-SUB, TV-Out;
Особенности: высокая рабочая частота памяти, но частота графического чипа оставлена на уровне требований NVIDIA. Объем памяти уменьшен до 128 МБ. Довольно неплохой выбор на фоне моделей с DDR-2.

PNY

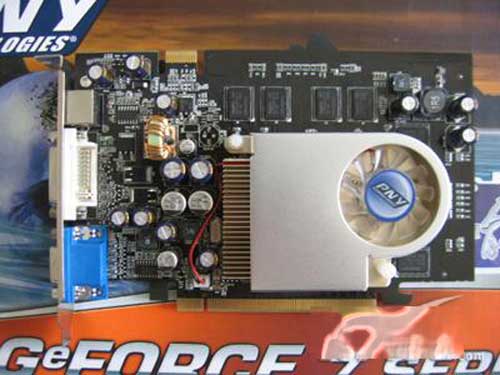

Весьма редкая птица в наших краях – PNY более известен своими профессиональными графическими адаптерами на чипах Quadro. Тем не менее, данный производитель выпускает также потребительские видеокарты серии Verto и, в том числе, 7300 GT:


Номинальные частоты – 350/333 (667) МГц;
Тип устанавливаемой памяти – 256 DDR-2 производства hynix со временем выборки 2,8 нс;
Дизайн печатной платы – немного переработана референсная GF 7600 GS;
Система охлаждения – качественный радиатор (скорее всего, медный), но маленький вентилятор;
На карте установлены все типыразъемов: DVI-I, D-SUB, TV-Out;
Особенности: продукт с референсными частотами (что типично для PNY), не выделяется какими-то особенностями на фоне остальных рядовых GF 7300 GT.

Sparkle

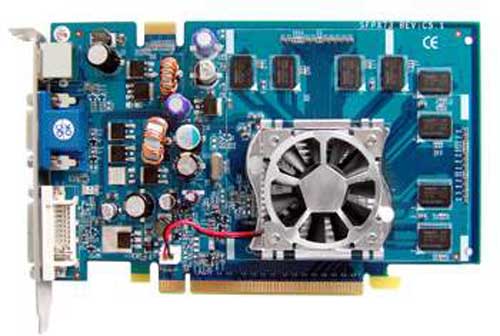

Видеокарта модели SP-PX73GDH Ultra2 обладает весьма непритязательной внешностью:


Номинальные частоты – частота графического чипа – 350 МГц;
Тип устанавливаемой памяти – 256 или 512 МБ DDR-2;
Дизайн печатной платы – слегка упрощенная относительно референсных GF 7600 GS PCB;
Система охлаждения – очень скромный кулер с высоко оборотистым вентилятором;
На карте установлены все три типаразъемов: DVI-I, D-SUB, TV-Out;
Особенности: стандартная видеокарта модельного ряда GF 7300 GT без каких-либо выдающихся способностей. Возможно существование версий, несущих на борту 512 МБ видеопамяти, о чём заявляет сам производитель. Как следствие – может быть понижена рабочая частота памяти, поэтому их следует остерегаться и не покупаться на данный маркетинговый ход.

XFX
В ассортименте этого производителя присутствуют три решения модельного ряда GF 7300 GT:

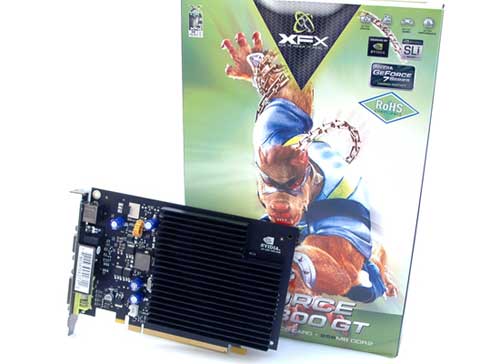

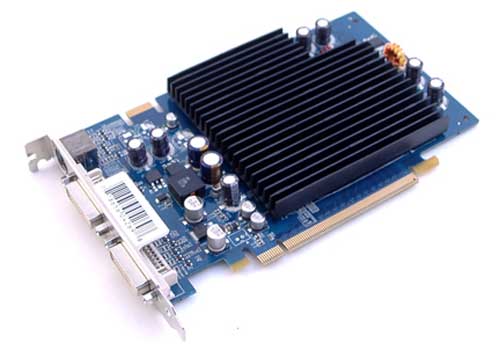

XFX GeForce 7300 GT 256MB DDRII Dual DVI (PV-T73E-UDJ3)


Номинальные частоты – 350/333 (667) МГц;
Тип устанавливаемой памяти – 256 МБ DDR-2;
Дизайн печатной платы – слегка упрощенная относительно референсных GF 7600 GS PCB;
Система охлаждения – большой пассивный радиатор с тепловой трубкой;
На карте установлены только два типаразъемов: двойной DVI-I и TV-Out;
Особенности: только оригинальная заглушка, с местом для серийного номера продукта, и два разъема типа DVI-I (и то, и другое – фирменные фишки XFX) отличают данный продукт от подобных моделей иных вендоров. Частоты полностью соответствуют рекомендациям NVIDIA.

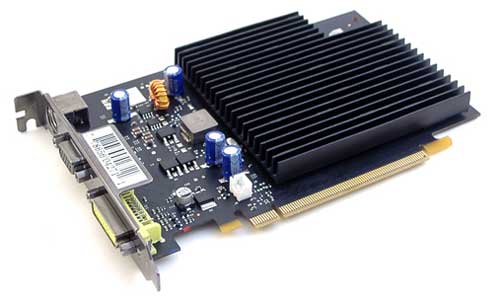

XFX GeForce 7300 GT 256MB DDRII (PV-T73E-UAJ3)


Номинальные частоты –;
Тип устанавливаемой памяти – 256 DDR-2;
Дизайн печатной платы – слегка упрощенная относительно референсных GF 7600 GS PCB;
Система охлаждения – большой пассивный радиатор с тепловой трубкой;
На карте установлены все три типаразъемов: DVI-I, D-SUB, TV-Out;
Особенности: образцово стандартная GF 7300 GT!

XFX GeForce 7300 GT 512MB DDRII (PV-T73E-YAJ3)


Номинальные частоты – частота графического чипа – 350 МГц;
Тип устанавливаемой памяти – 256 или 512 МБ DDR-2;
Дизайн печатной платы – слегка упрощенная относительно референсных GF 7600 GS и отличается от PCB двух вышерассмотренных адаптеров;
Система охлаждения – большой пассивный радиатор с тепловой трубкой;
На карте установлены все три типаразъемов: DVI-I, D-SUB, TV-Out;
Особенности: на карте установлено 512 МБ видеопамяти и при этом не занижена ее рабочая частота относительно референсных GF 7300 GT. Тем не менее, покупать данный продукт оверклокерам не стоит – в данном случае чем больше памяти, тем хуже она гонится.


Данный перечень на момент его составления является максимально полным и детальным. Сюда не были внесены только две модели видеокарт, напоминающих GF 7300 GT, обнаруженные на китайских ресурсах. По большому счёту из-за незнания языка, а также благодаря возникшим сомнениям, в руководство покупателя GeForce 7300 GT не включены, например, такие фотографии и описания изображенных на них продуктов:


(а интересно было бы «пощупать» данное чудо и проверить его в действии хотя бы благодаря разъему дополнительного питания).
Тем не менее, не исключено появление ускоренных версий графических адаптеров модельного ряда GF 7300 GT у тех производителей, кто пока ограничивается соответствующими рекомендованным характеристикам продуктами, или же их выпуск теми, у кого наличие 7300 GT пока официально не заявлено (например, AOpen).

В появлении быстрых видеокарт серии 7300 нет ничего странного – официальная политика чипмейкера в лице NVIDIA по этому вопросу довольно мягкая, в чём мы могли убедиться хотя бы на примере существующего на сегодняшний день разнообразия. В любом случае, каждую новую оригинальную модель энтузиасты и просто любители получать большую производительность за меньшие деньги встретят с блеском в глазах и готовностью расстаться со своими «кровными» при смене графического адаптера их системы на более новый.

GeForce 7300 GT Total Guide, ч.2: тестирование и вольтмоддинг трёх карт

Введение

Мечтали ли Вы когда-либо, чтоб на Вашу голову свалился самый настоящий миллион? «Что за глупый вопрос, конечно, такое было» - наверно ответите мне. Каждый из нас хотел и хочет стать лучше, красивее, сильнее, обеспеченнее, чем он есть сейчас. Кто-то – в духовном плане, кто-то из «бедняков» желает выбиться в «принцы», а большинство – и того, и другого одновременно. Как в сказках о Золушке, об Иванушке-дурачке и многих других.
Мир компьютерных комплектующих тоже делится на своих сильных и слабых, на «богатых» и «бедных», на роскошных и сереньких скромнячков. И каждый владелец не против того, чтобы та или иная плата «расцвела», превратилась из гусеницы в бабочку. Вот для осуществления этих желаний и создан оверклокинг, не так ли?!
Наиболее яркие примеры осуществления сказки в компьютерном мире – графические адаптеры. Вспомнить хотя бы недавние наиболее памятные примеры – GeForce 6200 и 6600, Radeon 9550 и 9600, Galaxy GF 6600 GE (GF 6600 GT), GeCube Radeon Speedy Edition (Radeon 9600 XT), Palit GF 7600 GS Sonic, GF FX 5900 XT и FX 5900… этот список можно продолжать наверно на пару страниц машинописного текста.
Сегодняшний материал – сказка об ещё одном рядовом адаптере, который смог выбиться в лидеры в своей номинации. Это – Sapphire Radeon X550 256 MB. Раньше я уже писал о нём и рекордах, которые мне удалось установить. Сегодня же нашему выходцу «из простого народа» будет противостоять самый настоящий «принц» - видеокарта производства того же Sapphire, той же модели - Radeon X550 256 MB, но оснащена памятью стандарта GDDR-2 с нетипичным для модельного ряда Х550 временем выборки. О ней в свое время промелькнули маленькие новостные заметки на страницах компьютерных сайтов, и всё – тишина… Отчасти, наверно, благодаря позиционированию видеокарт данного семейства (в сети очень мало обзоров графических адаптеров на базе ATI Radeon X550). Но считаю, что ни один действительно оригинальный и уникальный продукт не должен быть забытым, поэтому и публикуется данный материал. Написать его планировалось уже довольно давно, но сами знаете – «деловые колбаски» всегда найдут способ оправдать себя и в своих, и в чужих глазах относительно нереализованных проектов. Но долой сон, долой всевозможные отговорки! Пожалуй, ещё не совсем поздно – семейство ATI Radeon X550 ещё не настолько устарело, чтобы списывать его со счетов!

Х550 – low-end прошлого сезона, тем не менее демонстрирующий принятные скоростные показатели как в старых, так и в новых играх. Единственный существенный его минус по сегодняшним меркам – отсутствие поддержки Shader Model 3.0. В этом материале мы попробуем разобраться, можно ли ждать от упомянутых видеокарт каких-либо сюрпризов и сравним с одним из тех продуктов, которые царствуют в ценовой категории «до 70 у.е.» в данный момент (если подумать, то залежавшиеся Radeon X550 найти за такие деньги может ещё и можно, но более разумна покупка на вторичном рынке за сумму в районе 30 у.е. – отличный выбор для бюджетного ПК?! Или нет? Скоро проверим!).

Подопытные

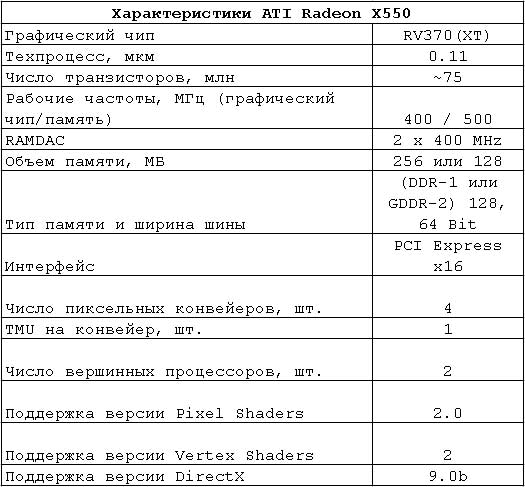

Технические характеристики сегодняшних героев довольно скромные – 4 пиксельных конвеера, 2 вершинных процессора уже прошлого поколения графических адаптеров от канадской ATI Technologies. Для получения более подробной информации о возможностях Х550 ознакомьтесь с таблицей:


Предлагаю познакомиться с продуктами от Sapphire поближе – может, рассмотрим что-то интересное?

Sapphire Radeon X550 256 MB DDR-2
Видеокарта поставляется в большой коробке ставшего эталонным в последнее время для компании-производителя дизайна с изображением человекоподобного существа печального вида и не очень крепкого телосложения – как раз как наш герой по сравнению с монстрами его времени, Х800 PRO/XL/XT/GTO, X850 Series:


О том, что перед нами не совсем рядовой продукт, может поведать либо сам адаптер – рассмотреть его можно сквозь пластиковое окошко, или наклейка на коробке с гордо гласящей надписью “DDR-2 BGA Memory”:


Внутри коробки – стандартный комплект, состоящий из:

• собственно графического адаптера;
• брошюры-руководства по установке, содержащей краткую информацию о продукте;
• диска с драйверами и прилагающейся наклейкой с логотипом производителя;
• кабелей для подключения к телевизору трёх! видов;
• переходника DVI -> D-SUB.

Как видите, ничего экстраординарного.

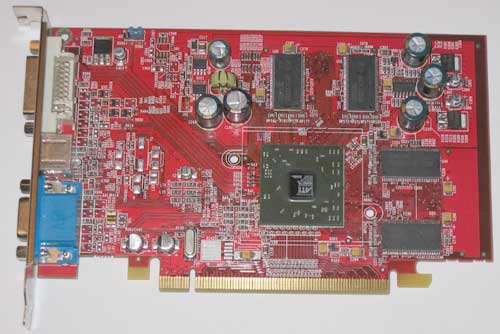

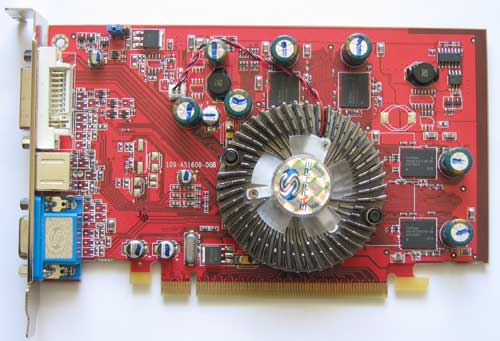

Сама видеокарта сделана на текстолите красного цвета:

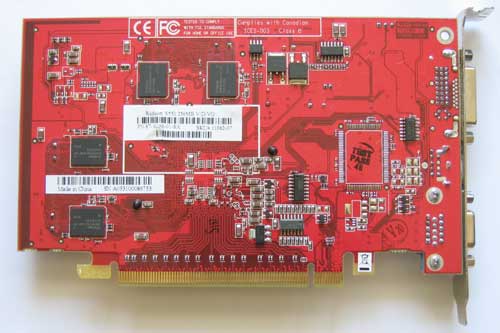

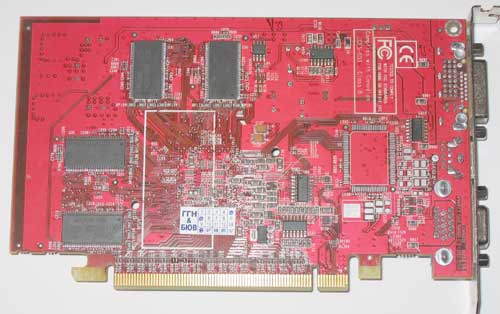

…и оборотная сторона платы:


Дизайн особыми изысканиями не блещет, максимально прост, что свойственно для адаптеров данной ценовой категории.

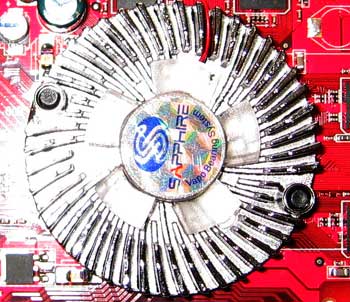

Охлаждение поручено довольно большому алюминиевому кулеру, непонятно для чего покрытому чем-то вроде лака:

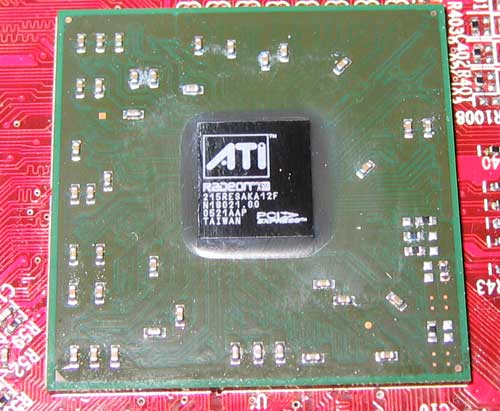

Он контактирует с GPU через традиционную для многих производителей терможвачку. Под кулером спрятался крошечный видеочип – RV370,


выполненный по 0,11 мкм техпроцессу и содержащий в себе 4 пиксельных и 2 вершинных конвейера.

Память видеокарты – по настоящему изюминка, способная вызвать удивление любого знатока мира компьютерных комплектующих. Это сегодня Radeon X1300 с памятью в TSOP-исполнении стандарта DDR-1 – скорее диковинка, чем правило, а во времена не столь отдаленные всё было с точностью до наоборот.

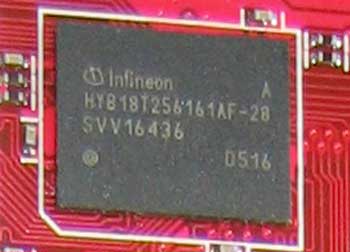

Итак, на карте установлено 256 MB Infineon’а со временем выборки 2,8 нс:


Номинальные рабочие частоты графического адаптера - 400/500 МГц, то есть столько же, как и на рядовых видеокартах модельного ряда ATI Radeon Х550.

Если же говорить об обычных Radeon X550 256 MB производства Sapphire, то они могут поставляться как в коробочной, так и в ОЕМ-комплектации. В любом случае, в комплект будут входить диск с драйверами, в конверте от которого также можно найти наклейку с логотипом производителя, и кабель для подключения к телевизору. Если Вам достался Radeon X550 256 MB в коробке, то ждите увидеть ещё и краткое руководство и переходник DVI -> D-SUB.
Такой же относительно простой дизайн печатной платы, такой же цвет текстолита,




тот же графический чип, что и на вышерассмотренном собрате.
Охлаждаться могут либо уже рассмотреным кулером, либо большим алюминиевым радиатором, закрывающим всю плату (правда, его можно было бы сделать и поменьше, ведь RV370 потребляет очень мало электроэнергии и соответственно обладает довольно низким тепловыделением).

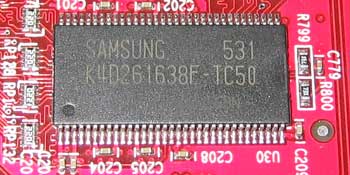

На видеокарте может быть установлена память со временем доступа как 4, так и 5 нс, стандарта DDR-1. В моем случае это был Samsung со временем выборки 5,0 нс:


Номинальные рабочие частоты карты – 400/500 МГц (хотя странно, что при такой частоте памяти установлены микросхемы с маркировкой ТС 50, для которых максимальной «родной» частотой является 400 МГц). Впрочем, что этой карте до меня прошили другой БИОС, а номинальные частоты могут составлять и 400/400 МГц – никто не требует строгого соблюдения характеристик графических адаптеров нижнего ценового диапазона, коим является Х550.
Конечно, дефолтные рабочие частоты – это хорошо, но нам, порой считающим себя волшебниками компьютерного мира, довольствоваться скромными показателями не подобает. Поэтому рекомендуются всевозможные модификации и «превращения» сегодняшних пациентов с целью получения максимальной отдачи, выраженной в дополнительных кадрах за секунду в любимых играх, или хотя бы в попугаях – для тех, кто играть не любит :).

Disclaimer

В этом руководстве приведено описание изменений, успешно внесенных в конструкцию видеокарты командой ModLabs.net. Каждый из модов проверен на работоспособность и нам помог достичь желаемого результата. Однако, мы не можем обещать того, что все у всех пройдет так же удачно. Никакие претензии по поводу неработоспособности карты после модификаций не принимаются — любые проблемы означают наличие на определенном этапе вашей собственной ошибки. Ни лично автор, ни ModLabs.net не несут ответственности за любой ущерб, нанесенный повторением описанного в данном руководстве.

ВНИМАНИЕ! Вольтмоддинг, если его заметят, стопроцентно отменяет всякие гарантийные обязательства. Поэтому, делать все надо максимально аккуратно, тогда есть приличный шанс, что в случае смерти карты можно будет не менее аккуратно все отпаять. Приступать к вольтмоддингу можно только в том случае, если выполнены требования ВСЕХ нижеперечисленных пунктов:

• вы четко представляете себе, что будете делать;
• вы не менее четко представляете, зачем вы это делаете;
• вы умеете делать тонкую работу паяльником;
• вас не пугает потеря гарантии;
• вы выжали максимум из своего компьютера, но хотите большего;
• все другие методы разгона видеокарты исчерпаны.

Перед тем, как заниматься вольтмоддингом, убедитесь, что Вы не забыли об улучшении охлаждения графического адаптера (ведь зачастую штатного кулера не хватает даже при обычном разгоне)!

Ингредиенты

Для модификаций Sapphire Radeon X550 256 MB и им подобных плат на референсном дизайне нам понадобятся:

• многооборотные переменные резисторы сопротивлением 10 кОм (1 шт. – для одной видеокарты) и 20 кОм (тоже минимум один резистор на один графический адаптер);
• паяльник, желательно с жалом потоньше и мощностью не более 25Вт;
• спиртовой раствор канифоли или другой неагрессивный флюс;
• цифровой мультиметр;
• радиаторы для видео памяти – по желанию;
• небольшой радиатор, который можно разрезать на радиаторы-«малютки» для охлаждения силовых элементов;
• более-менее серьезное охлаждение для видеочипа;
• проводочки (тонкие, желательно медные многожильные), ножницы и прочая мелочь.

Для тех, кто паять боится или не умеет, есть возможность обойтись карандашным вольтмодом, поэтому подготовьте карандаш и мультиметр!

Поскольку на видеокартах установлены разные стабилизаторы, то и схемы вольтмодификации отличаются.

Модификации Sapphire Radeon X550 256 MB DDR-2

За питание и ядра, и видео памяти отвечают схемы, построенные на базе идентичных стабилизаторов – как по мне, довольно редких САТ7549:

Datasheet’a на них найдено не было, поэтому пришлось действовать методом «научного тыка» (пожалуйста, не повторяйте самостоятельный поиск вольт-модификаций для чего бы то ни было аналогичным способом! На самом деле всё делалось не настолько вслепую – просто пришлось основательно посидеть с тестером в руках и видеокартой на столе).

Вольтмод ядра:

Номинальное напряжение для чипа RV370 составляет около 1.3В
Для поднятия напряжения следует припаять переменный резистор сопротивлением 10 кОм к 4-й ноге стабилизатора САТ7549, как указано на рисунке,


и к общему проводу, в качестве которого был использован вот этот контакт:


Рекомендую предварительно убедиться в том, что резистор выкручен на максимальное сопротивление! Контроль напряжения осуществляется на ножках одного из двух конденсаторов:


Изначально сопротивление распаянного на видеокарте резистора, который шунтируется, составляет ориентировочно 650 Ом, снижение сопротивления до 520 Ом (подпайка резистора сопротивлением 2,5 кОм) позволяет поднять напряжение примерно до 1,7 В.
Карандашный вольтмод состоит в зарисовывании указанного на рисунке сопротивления до получения требуемых цифр:



Вольтмод памяти:

Как уже было сказано, питать видео память поручено регулятору, собранному на базе такого же стабилизатора, который отвечает за питание графического чипа.
Изначальное напряжение на памяти составляет 1,8 В, для его повышения нужно припаять резистор сопротивлением 20 кОм к той же 4-й ноге микросхемы и общему проводу


(в качестве последнего был использован один из выводов конденсатора, фильтрующего напряжение, подаваемое на память).


Очень примечательно то, что для обеспечения качественного питания возле каждой пары чипов (с «лицевой» и «тыльной» сторон графического адаптера) распаян конденсатор производства Sanyo с емкостью 1000 мкФ! Если честно, я впервые встречаю такое внимание производителя к качеству питания графического адаптера нижнего ценового диапазона.
Контроль напряжения осуществляется на любом из указанных на рисунке конденсаторов:


Любители карандашных модов – зарисуйте до требуемого снижения сопротивления указанный резистор:


Для поднятия напряжения до 2,1 В необходимо установить сопротивление переменного резистора на 4,7 кОм, или же снизить сопротивление указанного для карандашного мода резистора до 520 Ом.

Модификации Sapphire Radeon X550 256 MB DDR-1

Вольтмод ядра:

Как уже было сказано, номинальное напряжение для чипа RV370 составляет 1.3В. если хорошенько присмотреться, то можно увидеть, что за питание чипа отвечает хорошо знакомый вольтмоддерам стабилизатор производства Intersil, ISL6522CB. Для увеличения напряжения, подаваемого на чип, необходимо припаять резистор сопротивлением 10 кОм, предварительно выкрученный на максимальное сопротивление, между 5-й и 7-й ножками стабилизатора.


Мониторинг напряжения осуществлять на ножках конденсатора, отмеченных на вышеприведенном рисунке.
Чтобы обойтись карандашом, необходимо зарисовать указанный резистор (R116) до получения требуемых цифр по сопротивлению и соответственно напряжению:


Вольтмод памяти:

При поиске вольтмода памяти в процессе работы возникли небольшие заминки – на карте есть два стабилизатора типа LM324.
Впоследствии выяснилось, что один из них, который находится в районе ядра, отвечает за «опорное» напряжение, оно же Vtt.
Другой стабилизатор LM324, который в данный момент нас больше интересует, находится в верхнем углу платы, и регулирует напряжение, подаваемое на память. Для того, чтобы поднять Vdd, следует припаять подстрочный резистор на 20 кОм между 2-й ногой стабилизатора и «землёй» (в моем случае это была нога одного из конденсаторов, отвечающих за фильтрацию напряжения питания тех 256Мб, что установлены на плате.

Питание буферов ввода-вывода видеопамяти (оно же Vddq) поднимается путём подпайки резистора (тоже на 20 кОм) к 13-й ноге микросхемы и «земляному» контакту.
Если хотите сделать карандашный вольтмод – в данном случае лучше этого не пробуйте: все необходимые резисторы находятся в труднодоступном для закрашивания и измерения сопротивлений месте – проще будет воспользоваться паяльником.

Дополнительные модификации Sapphire Radeon X550

Кому-то может показаться странным внимание к мелочам при выжимании всех соков из бюджетных видеокарт, однако для улучшения разгонного потенциала и стабильности работы обоих адаптеров можно проделать ещё пару манипуляций.

Первая из них – поднятие «опорного» напряжения на ядре.

Делается очень просто – ищем стабилизатор LM324, расположенный на обоих картах примерно в том же районе (1 см от графического чипа), берём в руки резистор сопротивлением 20 кОм и подпаиваем к стабилизатору, как указано на рисунке:


Правда, на практике эффективность данного вольтмода весьма сомнительна – мне лично не удалось получить ощутимого прироста частотного потенциала, однако в каждом отдельном случае всё решается индивидуально. Номинальное значение Vtt составляет 1,8 В.

Модификация значения ID видеокарты

Для превращения наших подопытных в настоящих королей можно сменить Device ID графического адаптера на что-нибудь посоли дней, например, X600 PRO или XT. Делается это, как когда-то в случае со всем семейством Radeon 9550-9600, относительно несложно – нужно либо перепаять резисторы, установленные на подложку чипа,



для получения желаемого названия (не рекомендуется, если нет навыков пайки мелких компонентов), либо же оставить имеющиеся резисторы и просто на коротко замкнуть той же пайкой или токопроводящим лаком/клеем нужные точки, какие именно – решайте каждый для себя и выбирайте из таблицы:

после этого последним штрихом программной модификации станет прошивка БИОСа с изменёнными частотами и правленными моделью и, при желании, вендором (возможно, даже от других моделей видеокарт – подбирается индивидуально).

Как всегда, желающим получить максимальный прирост частот, можно рекомендовать установку дополнительных фильтрующих конденсаторов в цепи питания графического чипа и видеопамяти. Данную модификацию для видеокарты с DDR-2 памятью проводить не стоит – я уже упоминал о внимании производителя к питанию Infineon’a, для фильтрации напряжения на ядре используюся два конденсатора емкостью 1000 мкФ каждый, чего должно быть более чем достаточно.
Этого нельзя сказать о Sapphire Radeon X550 с памятью DDR-1. Там можно допаять конденсаторы и в цепь питания графического чипа, и собственно памяти.

Охлаждение силовых элементов видеокарт

Для нормального функционирования графических адаптеров и исключения возможности возникновения всяческих неприятных ситуаций настоятельно рекомендуется установить радиаторы на силовые элементы систем питания:
для Sapphire Radeon X550 256 MB DDR-2 с лицевой стороны -


и с обратной:


…и для Sapphire Radeon X550 256 MB DDR-1 с лицевой –


и обратной стороны платы.


Ну и напоследок – не забывайте об улучшении охлаждения чипа и памяти!
Теперь предлагаю ознакомиться с результатами, продемонстрированными графическими адаптерами в плане частотного потенциала и производительности.

Практическая проверка

Для охлаждения графических адаптеров использовалась довольно серьезная система водяного охлаждения, состоящая из медного ватерблока (внутренняя структура – «змейка»), внешней помпы Eheim с заявленной производительностью 600 л/ч и радиатора Airplex EVO 360 с тремя установленными тихоходными вентиляторами Aerocool Turbine 3000. СВО в процессе тестов работала только на видеокарту. Для облегчения температурного режима отдельных элементов и плат в целом был использован обдув карт 120 мм вентилятором. Температура окружающего воздуха – 26 градусов, все манипуляции и тестирование выполнены на открытом тестовом стенде.

Sapphire Radeon X550 256 MB DDR-2: номинальные частоты видеокарты – 425/530 МГц. Без вольтмодов она осилила разгон до 485/385 (770) МГц! По чипу – весьма средне, а по памяти – недостижимо для младших собратьев с более медленной памятью, и вообще отлично как для памяти с номинальным временем выборки 2,8 нс!
В процессе модификации напряжение на чипе было поднято с 1,3 В о относительно скромных 1,7 В (всё-таки адаптер надо возвращать законному владельцу), что позволило достичь очень неплохого показателя – 625 МГц!
Напряжение на памяти было поднято до 1,9 В, как результат – 418 (836) МГц! Считаю, что это – отличный показатель. Дальнейшее поднятие напряжения не привело к желаемому росту частот. Теперь на, казалось бы, безобидном Radeon X550 после соответствующих модификаций можно посоревноваться за рекорды на ORB’e и в номинациях “Radeon X600 PRO” “Radeon X600 XT”!

Sapphire Radeon X550 256 MB DDR-1: эта карта – моя личная собственность, поэтому с ней было позволено делать абсолютно всё!
Если Вы помните, то без разгона данный адаптер осиливал 490 МГц по чипу и отличных (как для памяти с номинальным временем доступа 5 нс) 600 – по памяти!
В этот раз напряжение на RV370 было поднято с 1,3 до 2,05 В!, что позволило ему стабильно работать на частоте 668МГц! Видимо, это предел данного экземпляра, которому уже пришлось пройти через ремонт, будучи собственностью прежнего владельца.
С памятью далеко заехать не получилось – поднятие напряжений Vdd и Vddq до 3,05 В каждое позволило достичь частоты в 620 (310) МГц, что тоже очень хорошо, однако DDR-2 нам догнать не получилось :). В тестовых целях частоту памяти можно было поднять ещё на 20 (10) МГц – при этом сохранялся рост производительности, но автору этих строк не понравились артефакты на экране монитора. Если трестировать – то честно!

Тестовая конфигурация, настройки системы, драйверы, бенчмарки

Чтобы посмотреть, что нам дал разгон, и есть ли смысл в приобретении Radeon X550 вообще в качестве бюджетного решения, был собран открытый тестовый стенд следующей конфигурации:

• Процессор: AMD Sempron 3000+ (Palermo) socket 939;
• Материнская плата: ASRock 939DUAL-SATA2 (Uli1695+Uli1567);
• Кулер - Arctic Cooling Alpine 64;
• Память – 2x512 MB TwinMOS (Winbond UTT CH-5, -AA4T);
• Блок питания: 600W be quiet! Dark Power ATX2.2;
• Жёсткий диск: 120Gb ATA-100 Hitachi (7200 rpm);
• Приводы: DVD-RW NEC ND-3520A

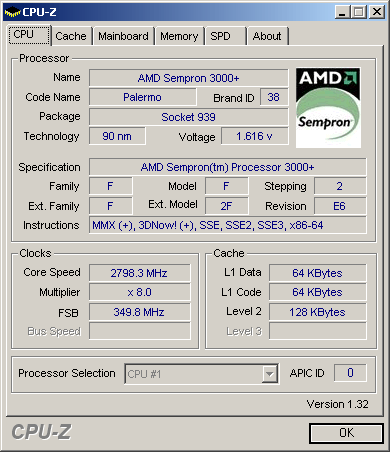

Процессор работал в режиме 350х8=2800МГц при напряжении питания 1.6 В, при этом память функционировала как DDR-133, ее итоговая частота достигла 233 МГц при таймингах 2-2-2-5-1Т, напряжение на памяти - 3.4 В:


Операционная система – Windows XP SP1, для разгона графического адаптера использовалась утилита RivaTuner 2.0 RC16.
Драйвера для видеокарт серии Radeon – Catalyst 6.3, соотношение качество/производительность выставлено по умолчанию и не изменялось. В самом начале этого материала я обещал сравнение с соперником из low-end сектора от NVIDIA. Им оказалась недавно рассмотренная нами MSI GeForce 7300 GS 256 MB. Для этой карты использовались драйверы ForceWare версии 91.31, настройки производительности – по умолчанию, на оптимальное соотношение «качество/производительность».

Были использованы следующие тестовые пакеты:

• 3D Mark 2003 v.3.6.0;
• 3D Mark 2005 build 1.2.0;
• The Chronicles Of Riddick: Escape From Butcher Bay (OpenGL) – игра версии 1.0.0.1, качество изображения – на максимальном уровне, запускалась demo-сцена "Duche";
• Serious Sam 2 (Direct3D) – игра версии 2.066, настройки качества изображения - "Medium", в игре,использовалась демо-запись "GREENDALE";
• F.E.A.R. (Direct3D) – версия игры 1.02, настройки качества изображения - "Medium", «прогонялся» стандартный демо-тест.

Все тесты производились при разрешении 1024х768, настройки синтетических тестовых пакетов – по умолчанию.

Тестирование

3D Mark 2003 v.3.6.0


3D Mark 2005 build 1.2.0


В популярных тестовых пакетах на графическом адаптере с памятью DDR-1 мной были установлены мировые рекорды в номинации “ATI Radeon X550”, которые до последнего момента оставались недостижимыми для соперников. В этот раз, тоже безо всяческих ухищрений и модификаций, старые достижения пали! Только без бурных оваций – надо бы зарегистрировать результаты, а при отсутствии интернета сделать это не так то просто :).

The Chronicles of Riddick: EfBB


Serious Sam 2


И Хроники Риддика, и Серьезный Сэм демонстрируют одинаковую картину – примерный паритет наших сегодняшних героев и GF 7300 GS: без разгона они уступают лидеру low-end сегодняшнего времени от NVIDIA, при повышении частот немного ее опережают.

F.E.A.R.


А вот тут сыграла свою роковую для GF 7300 GS роль 64-битная шина памяти! Х550 выглядят намного предпочтительнее своей соперницы как с разгоном, так и без!

В общем «старички» демонстрируют довольно неплохую по сегодняшним меркам производительность среди графических адаптеров нижнего ценового диапазона, то есть их время явно не прошло! С минимальными настройками они позволят экономным пользователям комфортно поиграть даже в современные игры.

Выводы

Подводя итоги по участникам сегодняшнего тестирования, необходимо отметить несколько моментов.
Во-первых, собственно по видеокартам.

Sapphire Radeon X550 256 MB DDR-2 Плюсы:

• качественное исполнение;
• коробочная комплектация;
• тихий и качественный кулер;
• установлена быстрая и нетипичная для данного класса продуктов память;
• великолепный разгонный потенциал – при соответствующем подходе.

Минусы:

• данная модель не получила широкого распространения

Sapphire Radeon X550 256 MB DDR-1 Плюсы:

• доступность;
• хороший разгонный потенциал;
• качественное исполнение;
• тихая (или бесшумная в случае с пассивным радиатором) система охлаждения;
• дешевизна продукта.

Минусы:

• с учётом цены и позиционирования – только отсутствие поддержки Shader Model 3.0.

Как видите, путём определённых модификаций (читать «волшебных заклинаний») нам удалось превратить нашу Золушку (Sapphire Radeon X550 256 MB DDR-1) в принцессу, а принцессу (Sapphire Radeon X550 256 MB DDR-2) – в королеву (если хотите – то принцессу Бахрейна - в Президента США)!
Прослеживается хороший рост производительности как при разгоне старшей, так и младшей модели. Если же сравнивать с конкурентами – то семейство ATI Radeon Х550 ещё рано списывать со счетов – в качестве основы для бюджетного компьютера они – самое то (напомню, на вторичном рынке, т.е. б/у, данные видеокарты вполне реально приобрести примерно за 30 у.е.)! Отсутствие поддержки Shader Model 3.0 в данного класса графических адаптеров считаю непринципиальным, а поиграть на них (конечно, не с максимальными настройками) в любимые игрушки всегда можно!

Стоит только захотеть – и своими силами можно сказку сделать реальностью, поэтому загадывайте желания и сами же их удачно исполняйте, а команда ModLabs.net Вам в этом всегда поможет!

Игры, бенчмарки… Максимальные значения количества кадров в секунду, разрешения экрана, полноэкранного сглаживания, анизотропной фильтрации – всё это не дает покоя как заядлым геймерам, так и компьютерным энтузиастам. Гонка за цифровым выражением мощности как компьютера в целом, так и видеокарты в частности не дает покоя хотя бы по двум причинам: первая из них – с выходом каждой действительно новой культовой игры требования к графической подсистеме возрастают просто недетскими темпами; вторая – желание стать лучше, чем другие, достичь абсолютного максимума – массовая разновидность спорта в наших бетонных джунглях цивилизации.
Сегодняшний материал призван послужить очередным плацдармом для покорения новых высот для тех, кто серьезно интересуется разгоном и имеет доступ к самому новому и мощному железу. Судите сами: даже подержать в руках GeForce 7950 GX2 может позволить себе далеко не каждый любитель компьютерных комплектующих, а сделать монстру за 600-700 у.е. вольтмодификацию – и подавно.
Но, как бы там ни было, раз в Лаборатории ModLabs.net появился вышеупомянутый графический адаптер, обзор которого не так давно был опубликован на нашем сайте, то отпустить такую птицу после пусть не рядового, но всё-таки обзора – первый грех оверклокера!

Итак, GeForce 7950 GX2 от EVGA… А, впрочем, какая разница? Ведь все графические адаптеры этого семейства производятся великой и могучей компанией NVIDIA, а уже из ее рук попадают к желающим наклеить на кулер свою наклейку и продать под своим брендом. Описанный на этой странице вольтмод для GF 7950 GX2 применителен ко всем видеокартам аналогичной модели, вне зависимости от «производителя» (вернее, в данном случае - от посредника).

Прежде чем приступим – считаю своим долгом добавить пару строк и фотографий к тому, что было сказано раньше по части описания продукта.

Как Вы помните, наша EVGA e-GeForce GF 7950 GX2, как и все 7950 GX2, выполнена на текстолите зеленого цвета. Главное достопримечательство – фактически это две разные платы, соединенные в одну для большего удобства использования потенциальными покупателями и возможности построения монструозного режима Quad-SLI.

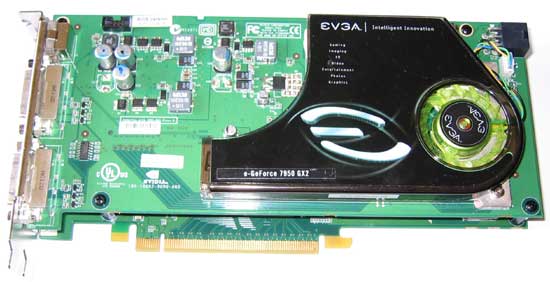

Вот фотографии лицевой:

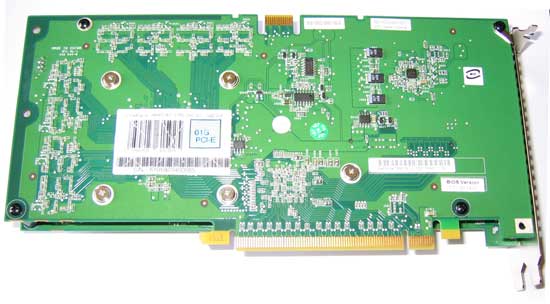

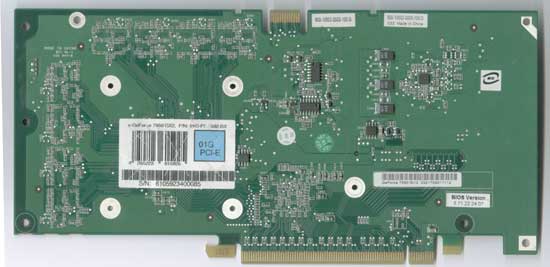

…и обратной стороны этого бутерброда


А теперь – немного больше интересностей, которые можно увидеть не в каждом обзоре. Нам всё равно придётся разбирать наш графический адаптер, можно параллельно устроить дополнительную фотосессию.
Для разъединения этого «дуэта» необходимо открутить всего 4 винта, расположенных с обратной стороны видеокарты. Затем – аккуратно отделяем одну плату от другой. Не забываем, что они соединены между собой ещё и специальной платкой-переходником, представляющим собой SLI-терминатор, только с другим конструктивным исполнением:


Вот теперь можно снять системы охлаждения и поближе познакомиться с самими платами. Это – «верхняя», без кулера. Ее питание полностью обеспечивается от 12-вольтовой линии БП.

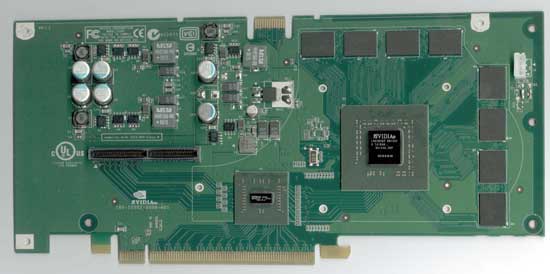

А вот и «нижняя» плата:

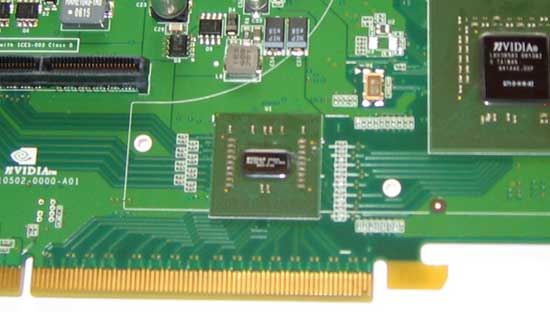

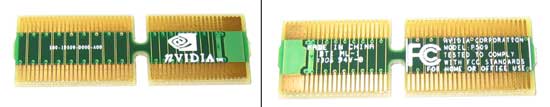

Привлекает внимание маленький чип (конструктивно напоминает HSI-мост),


который отвечает за взаимодействие двух «отдельных» видеокарт и их работу как единого целого.


Кто не верил – на видеокартах GF 7950 GX2 устанавливают память производства Samsung с номинальным временем выборки 1,4 нс:


Теперь можно поближе взглянуть на ту систему охлаждения, которую ставят на данные графические адаптеры.

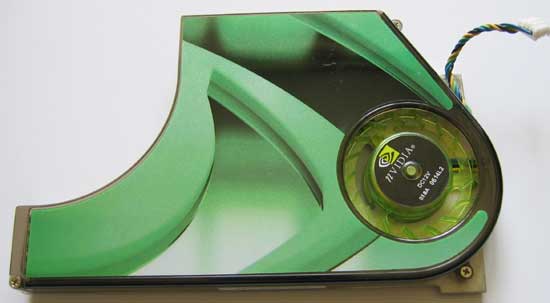

Для начала – вот она какая, «родная» наклейка на кулер от NVIDIA:


Снять пластиковый кожух, закрывающий ребра, не удалось по причине местонахождения двух шурупов в центральном районе системы охлаждения, под наклейкой. Сами понимаете, портить товарный вид ради такого любопытства лучше не надо.
В принципе, и так можно сказать, что система охлаждения, устанавливаемая на GF 7950 GX2, не выдерживает никакой критики.

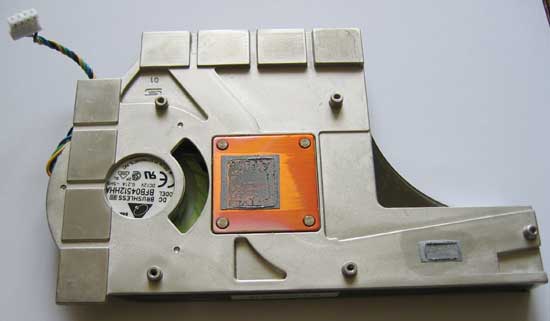

Вот, кстати, она с обратной стороны:

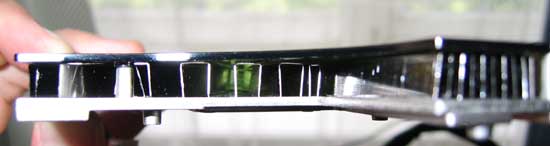

Медная подошва и приличный термоинтерфейс – это хорошо, но сильно не поможет при минимальной площади рассеивания. Взгляните на количество ребер:


(фактически это – «гармошка» из одного листа, будем надеяться, что медного).
Итак, кулер из алюминиевого сплава, с медной вставкой в подошве и несколькими ребрами. Должен охлаждать GPU, чипы памяти (контакт с ними обеспечивают толстые термопрокладки), а в случае с «нижней» платой – ещё и чип, отвечающий за объединение двух графических чипов в один тандем. И это – на топовом продукте! Качество охлаждения, мягко говоря, плохое. При тестировании даже в простое температура видео карты, отображаемая драйверами и утилитой RivaTuner RC 20, находилась на уровне 50 градусов безо всяческих модификаций. Об уровне шума в режиме 3D лучше не говорить. «Два – лучше, чем один!».
Но оставим эту недоработку инженерам NVIDIA, а сами примемся за дело. Но, как всегда, прочтите наше предостережение, вспомните, что мы собираемся поднимать напряжение на одной из самых дорогих из доступных на рынке на данный момент видеокарт и ещё раз подумайте, нужно оно Вам или нет.

Disclaimer

В этом руководстве приведено описание изменений, успешно внесенных в конструкцию видеокарты командой ModLabs.net. Каждый из модов проверен на работоспособность и нам помог достичь желаемого результата. Однако, мы не можем обещать того, что все у всех пройдет так же удачно. Никакие претензии по поводу неработоспособности карты после модификаций не принимаются — любые проблемы означают наличие на определенном этапе вашей собственной ошибки. Ни лично автор, ни ModLabs.net не несут ответственности за любой ущерб, нанесенный повторением описанного в данном руководстве.

ВНИМАНИЕ! Вольтмоддинг, если его заметят, стопроцентно отменяет всякие гарантийные обязательства. Поэтому, делать все надо максимально аккуратно, тогда есть приличный шанс, что в случае смерти карты можно будет не менее аккуратно все отпаять. Приступать к вольтмоддингу можно только в том случае, если выполнены требования ВСЕХ нижеперечисленных пунктов:
- вы четко представляете себе, что будете делать;
- вы не менее четко представляете, зачем вы это делаете;
- вы умеете делать тонкую работу паяльником;
- вас не пугает потеря гарантии;
- вы выжали максимум из своего компьютера, но хотите большего;
- все другие методы разгона видеокарты исчерпаны.

Перед тем, как заниматься вольтмоддингом, убедитесь, что Вы не забыли об улучшении охлаждения графического адаптера (ведь зачастую штатного кулера не хватает даже при обычном разгоне)!

Ингредиенты

Для модификаций GeForce 7950 GX2 нам понадобятся:

• многооборотные переменные резисторы сопротивлением 10 кОм (1 шт.) и 150 кОм (тоже 1 шт.);
• паяльник, желательно с жалом потоньше и мощностью не более 25Вт;
• спиртовой раствор канифоли или другой неагрессивный флюс;
• цифровой мультиметр;
• тонкие соединительные провода;
• карандаш или токопроводящий лак.

Возможные проблемы

Прежде чем приступим – предлагаю познакомиться с маленьким дополнительным списком подводных камней, которые поджидают нас при модификации рассматриваемой видеокарты:

1. Охлаждение. О качестве родного всё, что нужно, было сказано. Если говорить о хорошем охлаждении для GeForce 7950 GX2 – то идеальный вариант – водяное. Правда, из-за конструкции данного графического адаптера необходим тонкий ватерблок с боковыми штуцерами. Идеально подходит таковой из комплекта Aucma Cool River, при использовании прочих могут возникнуть проблемы, связанные с установкой. Дополнительный бич энтузиастов – это охлаждение связывающего чипа, ведь найти радиатор для него и должным образом закрепить – задание не из легких. Не забывайте о том, что силовые элементы на плате тоже нуждаются хотя бы в дополнительном обдуве, особенно при вольтмоде.

2. А Вы уверены, что выжали максимум из своей видеокарты? Точно? А какой у Вас процессор? Athlon 64 Venice @2,7-2,8 ГГц или подобный? Товарищ, Вы – наивный оптимист! Просто замените процессор – и не надо никаких вольтмодов! Чувствую, что даже наш тестовый Athlon 64 X2 4800+ @2,8 ГГц (Toledo, 2x1 MB L2 Cache) не может составить достойную пару GF 7950 GX2, особенно при разгоне последней! (правда, данная проблема с появлением на прилавках Conroe и должного подхода к увеличению их рабочей частоты должна сама по себе исчезнуть).

3. Никто не забыл, что у нас в руках графический адаптер-бутерброд? То есть две отдельные видеокарты, но с единым конструктивным исполнением. Следственно, модифицировать придётся обе платы – для того, чтобы оба ядра или память и там, и там, могла разгоняться и не мешать общему разгону NVIDIA GF 7950 GX2. Не забудьте об этом и сделайте одну и ту же модификацию на двух разных платах одновременно! Правда, возможен и такой вариант, что на одной из них ядро будет разгоняться хорошо и без вольтмода, а на другой, наоборот, будет требовать хорошего повышения напряжения для соответственного увеличения частотного потенциала. Как быть в такой ситуации и сколько времени нужно будет потратить, чтобы выяснить данную возможность – я пока не до конца представляю, но всё подбирается индивидуальным путём.
Схема вольтмода для обоих плат – практически одинакова, несмотря на некоторые различия в дизайне верхней и нижней платы, вызванные конструктивной необходимостью.

Вольтмод Vgpu

Для начала – модификация системы питания ядра (или ядер – как хотите). Основой этой схемы является стабилизатор производства Intersil, ISL6568 в довольно неудобном конструктивном исполнении. Хорошо, что к его ножкам не надо ничего паять :).


Изменять напряжение мы будем ступенчато, с шагом примерно в 0,05 В. Вся прелесть модов для GF 7950 GX2 состоит в том, что в большинстве случаев можно обойтись простым карандашом (но помните, что графитовый «мостик» недолговечен, ненадёжен и может осыпаться!) или любым токопроводящим лаком, клеем. На зарубежных форумах рекомендуют использовать средство для восстановления дорожек стеклообогревателей автомобилей – тоже довольно неплохой вариант.

Для вольтмода ядра есть две схемы: первая – относительно лёгкая и простая, вторая требует более серьезных навыков – уже больше в пайке, а не рисовании карандашом, и позволяет добиться подачи большего напряжения.

Но для начала не забудьте, что напряжения нам как-то надо контролировать. Для этого ищите на своих платах соответствующие точки:


В номинале оно составляет около 1,3 В.

Для поднятия напряжения до 1,5 В необходимо замкнуть два контакта, находящиеся в районе стабилизатора:


Второй шаг – поднятие напряжения до 1,55 В, путём замыкания другой пары контактов. Не забудьте, что первый шаг тоже надо сделать! И ни в коем случае не включайте в систему платы по отдельности! Сначала – мод на обоих платах, потом – сборка видеокарты обратно в единое целое, а уже дальше – практическая проверка.

Для более серьезного повышения напряжения можно воспользоваться другим вариантом, в таком случае моды на 1,5-1,55 В необходимо снять. Для его осуществления на зарубежных ресурсах рекомендуют выпаять указанный на рисунке резистор, и заменить его таким же сопротивлением 50 кОм.


Причина проста – его сопротивление меньше требуемого, а «сдвинуть» резисторный мост, определяющий итоговое напряжение на графическом чипе иначе не получится. Можно вместо постоянного установить переменный резистор, который выставить на нужное сопротивление (что я и сделал). Устанавливаем перед пайкой 47-50 кОм; в моем случае это дало рост напряжения на ядре до 1,61 В.

Для дальнейшего увеличения напряжения до 1,65 В необходимо снова замкнуть группу контактов, как показано на картинке (не забывайте, что составной резистор с пониженным сопротивлением должен остаться на своем месте).

Графический адаптер ввиду использования штатного охлаждения на работу и максимальные стабильные частоты по ядру не обследовался, ввиду очень высокой его температуры, модификации выполнялись только для проверки работоспособности описанных модификаций.

вольтмод памяти

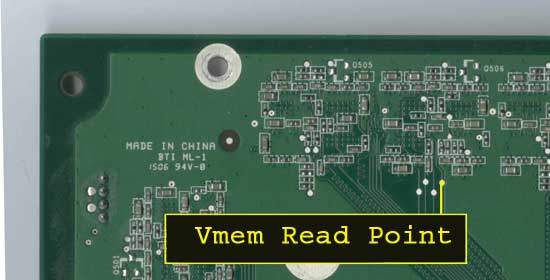

. Сначала – контроль напряжения, который осуществляется в этой точке:


Конечно, указанные точки мониторинга удобны для «нижней» платы, а как же быть с верхней? В этом случае следуйте прямо к стабилизаторам: контроль напряжения осуществляется на выводах фильтрующих дросселей.


Номинальное напряжения для памяти GDDR-3 на данной карте составляет 1,9 В.

Для его поднятия необходимо припаять припасенный для этой модификации переменный резистор сопротивлением 10 кОм параллельно указанному на рисунке и снижением его сопротивления добиться требуемого поднятия напряжения:


Возможна замена резистора карандашным модом, при этом общее снижение сопротивления (оригинальное значение – в районе 585 Ом) до 525 Ом позволило поднять планку до 2,05 В. До модификации память на нашей видео карте соглашалась стабильно работать на 830 МГц, после поднятия напряжения удалось покорить частоту 880 МГц. Считаю, что потенциал ещё не до конца исчерпан – чипы работали при очень плохом температурном режиме.

Тестирование графического адаптера на предмет роста производительности до модификации и после нее не проводилось по изложенным выше причинам.

Выводы

Подводя итоги по вольтмоду GF 7950 GX2, следует отметить относительную простоту собственно модификаций, требуемых для поднятия питающих напряжений, однако желающих их повторить будут поджидать немало неприятных сюрпризов, бороться с которыми будет трудно даже при хорошей подготовке вольтмоддера.
К ним относятся сложности с улучшением родного охлаждения (его замена обязательна, ведь даже в номинале графический адаптер работает в очень трудном тепловом режиме). Также не забывайте необходимость одновременного одинакового мода обоих плат – для того, чтобы какая-то из них (уверен, что «верхняя», если Вы забыли ее модифицировать) не стала тормозом прогресса!
Ну и напоследок для должного отслеживания роста производительности позаботьтесь о хорошем процессоре, способном загрузить разогнанную GF 7950 GX2!

Видеокарта EVGA e-GeForce 7950 GX2 предоставлена дистрибьютором EVGA в Украине, компанией Nebesa.

Команда ModLabs.net желает всем удачных и качественных модификаций!

Видеокарты на чипе NVIDIA GeForce 7600GT – продукт, относительно недавно появившийся на рынке, но уже завоевавший огромную популярность среди любителей не самых дорогих, но быстрых графических адаптеров. Эра царствования всевозможных вариаций 6600GT уже закончилась. Они, конечно, почти не устарели, и ещё много времени будут исправно работать в компьютерах множества пользователей по всему миру. Однако пора встречать новый best-buy из стана NVIDIA. Бесспорно, сам продукт получился просто отличным, о чём говорят многочисленные тестирования. Да и ценовая политика способствует росту популярности данного класса видеокарт. Думаю, каждый, кто немного ориентируется на компьютерном рынке, согласится с тем, что в точности повторяется сценарий успеха 6600GT – такая же высокая для своего поколения производительность, низкое энергопотребление (если сравнивать с конкурентами от ATI), отличное качество и приемлемая цена не оставляют никаких шансов всевозможным моделям 7600GT остаться «в тени» рынка видеокарт.
Но, насколько хорошим не был бы любой продукт, и видеоадаптеры здесь не исключение - нет предела совершенству! Оверклокеры всего мира не останавливаются на том, что предлагает производитель и продолжают разгонять, улучшать охлаждение, снова разгонять, модифицировать системы питания, ещё больше разгонять – вперёд, к невиданным высотам! Именно последнему моменту, то есть вольтмоддингу видеокарт семейства 7600GT на референсном дизайне, и посвящается сей материал.

В лабораторию ModLabs.net попал продукт производства EVGA, модели e-GeForce 7600GT CO Superclocked. Видеокарта выполнена на референсном дизайне (тип P456) и отличается от рядовых 7600GT только повышенными рабочими частотами – вместо штатных 560/1400 – 600/1580МГц. Более подробно о ней и не только Вы можете прочитать на нашем сайте, а пока займёмся тем, что затеяли.

Обращаем ваше внимание, что для ряда карт на базе чипа NVIDIA GeForce 7600 GT это руководство не подходит из-за различий в разводке печатных плат. В частности, нереференсные модели есть в ассортименте Gainward, MSI и Palit. Поэтому прежде чем приступать к модификациям – убедитесь в соответствии вашей карты референсному дизайну NVIDIA.

Но прежде всего прочитайте наш disclaimer и хорошенько подумайте, а нужно ли Вам это?

Disclaimer

В этом руководстве приведено описание изменений, успешно внесенных в конструкцию видеокарты командой ModLabs.net. Каждый из модов проверен на работоспособность и нам помог достичь желаемого результата. Никакие претензии по поводу неработоспособности карты после модификаций не принимаются — любые проблемы означают наличие на определенном этапе вашей собственной ошибки. Ни лично автор, ни ModLabs.net не несут ответственности за любой ущерб, нанесенный повторением описанного в данном руководстве. Мы также не можем обещать того, что итоговый результат у всех будет столь же удачным, в связи с различием в потенциале конкретных экземпляров.

ВНИМАНИЕ! Вольтмоддинг, если его заметят, стопроцентно отменяет всякие гарантийные обязательства. Поэтому, делать все надо максимально аккуратно, тогда есть приличный шанс, что в случае смерти карты можно будет не менее аккуратно все отпаять.

Приступать к вольтмоддингу можно только в том случае, если выполнены требования ВСЕХ нижеперечисленных пунктов:

• вы четко представляете себе, что будете делать
• вы не менее четко представляете, зачем вы это делаете
• вы умеете делать тонкую работу паяльником
• вас не пугает потеря гарантии
• вы выжали максимум из своего компьютера, но хотите большего
• все другие методы разгона видеокарты исчерпаны.

Перед тем, как заниматься вольтмоддингом, убедитесь, что Вы не забыли об улучшении охлаждения графического адаптера (ведь зачастую штатного кулера не хватает даже при обычном разгоне)!

Ингредиенты

Ну что, всё хорошенько обдумали? Тогда вперёд, к новым достижениям!

Для этого в случае с 7600GT нам понадобятся:

• собственно пациент, конкретный производитель значения не имеет. Главное требование для повторения наших модификаций – референсный дизайн;
• мультиметр;
• паяльник с жалом потоньше (оптимальный вариант мощности – 25 Вт);
• подстроечные (желательно многооборотные) резисторы сопротивлением 10 кОм – 2 шт;
• тонкие соединительные провода (желательно медные многожильные).

Три последних пункта можно заменить обычным карандашом средней твердости, но вынуждены Вам напомнить, что карандашному вольтмоду присущи некоторые недостатки, из-за которых мы его используем сравнительно редко. Графит имеет свойство осыпаться, такой вольтмод недолговечен – это раз, нужно предельно осторожно «рисовать» сопротивление, так как есть намного большая возможность отправить Вашу карту в мир иной, чем при обычном вольтмоде – это два. Правда, он дает возможность неподготовленному пользователю незаметно убрать следы вольтмода с видеокарты в случае необходимости обращения в сервис-центр.
Как бы там ни было, выбираете Вы сами, а наше дело – рассказать что да как.

Нужные нам стабилизаторы находятся на оборотной стороне видеокарты:

Вольтмод ядра

Номинальное напряжение на чипе 7600GT составляет около 1.3 В в 2D-режиме и немножко возрастает (ориентировочно до 1.35 В) в 3D, за его контроль и изменение отвечает стабилизатор P548DD4.

Для поднятия напряжения следует припаять подстроечный резистор сопротивлением 10 кОм параллельно указанному на картинке:



Предварительно убедитесь, что он выкручен на максимальное сопротивление!

Изначально сопротивление распаянного на видеокарте резистора составляет ориентировочно 410-415 Ом, его снижение с шагом 30 Ом приводит к возрастанию напряжения на 0.1 В за каждый шаг.

Точка замера напряжения указана на рисунке выше.



Карандашный вольтмод состоит в зарисовывании указанного резистора до получения требуемых цифр. Получаемое сопротивление следует тут же измерять мультиметром, а не проверять собственно напряжение после включения карты!

Вольтмод памяти

За питание памяти отвечает ещё один стабилизатор P548DD4. Номинальное напряжение питания составляет приблизительно 2.0 В. Для увеличения этого показателя следует припаять подстроечник или зарисовать резистор, как показано на рисунке:



Снижение указанного сопротивления приблизительно на 25 Ом повышает напряжение на памяти с шагом 0.1В.

Контроль напряжения производится в точке, обозначенной на плате как ТР502 и отмеченной на схеме.



Аналогично моду Vgpu, возможно проведение этой операции простым карандашом, для чего следует зарисовать указанный резистор, проверяя при этом получившееся сопротивление.

Результат модификаций: практическая проверка

Прежде чем огласить наши результаты, должен Вас предупредить – не факт, что Ваш разгон окажется таким же, как наш. Он может быть больше, может быть меньше в зависимости от конкретного экземпляра видеокарты и условий его эксплуатации.

Проверка на практике наших стараний проходила на открытом стенде, состоящем из таких компонентов:

Процессор: AMD Sempron 3000+ (Palermo) Socket 939;
Материнская плата: ASRock 939DUAL-SATA2 (Uli1695+Uli1567);
Охлаждение: СВО (процессорный ватерблок - Asetek WaterChill Antarctica, ватерблок на видеокарту/чипсет; ещё один водоблок в контуре – переделанный под видеокарты процессорный Revoltec X-Freezer Rev.2; помпа Eheim 1048, радиатор Airplex EVO 360, охлаждаемый одним 120-мм вентилятором Foxconn);
Память: 2x512 MB TwinMOS (Winbond UTT CH-5, -AA4T);
Блок питания: 600W be quiet! Dark Power ATX 2.2;
Жёсткий диск: 120GB ATA-100 Hitachi (7200 RPM);
Приводы: DVD-ROM TSST SH-D162C, DVD-RW NEC ND-3520A

Процессор работал в режиме 355х8=2840МГц при напряжении питания 1.6 В, память функционировала на частоте 237МГц при таймингах 2-2-2-5 и напряжении 3.25 В:



Операционная система – Windows XP Professional SP1, для разгона использовалась утилита RivaTuner 2.0 RC16.
Графический чип охлаждался водоблоком, дополнительно для обдува с тыльной стороны платы был установлен 120мм вентилятор, работающий на максимальных оборотах.

Напряжение на чипе было поднято до 1.65 В, то есть на 22%, на памяти – до 2.2 В (20% от номинала). Итоговый разгон составил впечатляющие 780/1880 МГц! До вольтмода при использовании штатного охлаждения видеокарта соглашалась работать лишь на 650/1680 МГц. Напомню, что частоты, установленные EVGA для этой модели, составляют 600/1580 МГц, а референсные для GeForce 7600 GT – 560/1400 МГц.

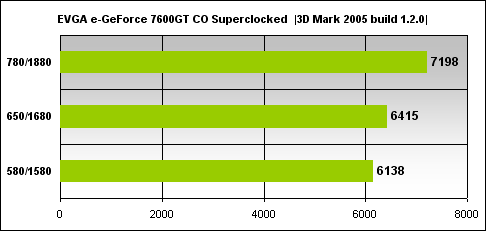

Для проверки прироста от разгона было проведено тестирование в 3D Mark 03 v.360 и 3D Mark 05 build 120, настройки тестовых пакетов – по умолчанию, настройки драйверов – на оптимальное соотношение качество/производительность. Результаты представлены на диаграммах:

Выводы

Итог, как всегда, прост – вольтмод позволяет поднять планку разгона 7600GT на новый качественный уровень, соответственно увеличив производительность графического адаптера. Где-где, а на этих картах он лишним не будет не только для любителей по выжимать все соки, но и тем, кто отважится на «долгосрочный» вольтмод, ведь прибавка 10-15% производительности относительно рядового разгона без модификаций на дороге не валяется. Правда, ещё раз напомню: для длительной эксплуатации не поднимайте напряжение слишком высоко, позаботьтесь о должном охлаждении и оставьте десяток мегагерц запаса прочности во избежание различного рода неприятных ситуаций.

Команда ModLabs.net желает всем много мегагерц и хороших экземпляров видеокарт!

Благодарим компанию Nebesa за предоставленную видеокарту EVGA e-GeForce 7600GT CO Superclocked

Введение

В то время, когда топовые видеокарты, не сильно напрягаясь, бороздят трехмерные просторы современных игр, остаются востребованными видеокарты прошлого и даже позапрошлого поколения, не способные на такие подвиги. Взять, к примеру, GF4 Ti4200 - невысокая цена, отличный разгонный потенциал сделали в своё время видеокарты на базе этого чипа хорошим приобретением для небогатого оверклокера. Со временем, на фоне заоблачных результатов hi-end видеокарт, все сильнее ощущается нехватка скорости этих старичков. И тогда начинается битва за "последний попугай". Чтобы выжать из своей стареющей карты максимально возможный результат, оверклокеры используют все возможности: замена охлаждения (часто водяное), всевозможные вольтмоды, шлифуют и полируют теплораспределители и подошвы радиаторов, особо отмороженные перепаивают память на более быструю… Здесь я расскажу еще об одном способе окончательно потерять гарантию на видеокарту (если она еще осталась :)) и убрать очередную веху на пути к заветному "последнему попугаю". Рассказывать я буду про удаление теплораспределителя с ядра видеокарты.
Примечание: речь о Ti4200 здесь идет только потому, что над ней я проводил опыты - советы применимы ко всем видеокартам, имеющим аналогичную упаковку ядра.

Disclaimer

В этой статье описаны действия, при повторении которых вы рискуете безвозвратно испортить видеокарту. Если вы в чем-то не уверены, лучше не начинайте. Ни автор, ни администрация ModLabs.net, ни кто-либо еще, кроме вас, не несет ответственности за любые деструктивные последствия повторения описанного.

Начинаем

Для проведения операции нам понадобятся следующие инструменты и материалы:

• наджачная бумага (не самая мелкая), а лучше дремель
• скальпель (макетный нож)
• скотч или любой аналог

Модификация

Я буду описывать так, как делал это я, вы же можете избрать свой путь, возможно менее трудоемкий.

Итак, каким ОНО был вначале:

В погоне за мегагерцами теплораспределитель был отшлифован и отполирован (кто не знает, чипы Ti4200 грешат тем, что имеют прогиб "пятака" по центру) - к моему разочарованию, это ничего не дало. Тогда я решил действовать радикально - удалить теплораспределитель полностью.

Для начала заклеиваем текстолит вокруг ядра скотчем в несколько слоёв, чтобы не повредить шкуркой плату и подложку ядра (её тоже надо закрыть, чтобы "на поверхности" осталась только пластиковая крышка). Под шкуркой скотч быстро превращается в лохмотья, поэтому нужно следить, чтобы он не протерся совсем и периодически доклеивать новый слой. Когда все заклеено, берем шкурку и начинаем методично шлифовать углы крышки, пока не покажется металл:

Металлическая окантовка по краям и есть края теплораспределителя. Как видно, это совсем не "пятак". На фото виден отколовшийся пластик, и можно разглядеть форму медной крышки.

Далее вдоль краев крышки ножом соскабливаем пластик так, чтобы был виден торец металла, и под крышку можно было загнать кончик лезвия.

Когда лезвие оказалось под крышкой, начинаем продвигать его вперед, слегка приподымая лезвием крышку (продвигаться следует этакими покачиваниями). Всё должно проходить без излишнего применения силы. В углах крышки есть "пупырышки", за которые в основном сейчас она и держится. Перемещаем лезвие по всему периметру корпуса, пока весь металл крышки не отойдет от пластика:

Теперь поддеваем крышку, и она легко снимается.

Под крышкой ядро оказалось совсем даже не открытым, а покрытым слоем всё того же пластика (хоть и довольно тонким). Никакого термоинтерфейса между ядром и крышкой нет. На фото ниже, если приглядеться, можно различить очертания кристалла (12х12 мм):

Сам теплораспределитель не глухой, а с небольшими щелями и на месте этих щелей пластик теперь выступает над остальной поверхностью - его необходимо сточить для обеспечения нормального прижима кулера (можно тем же ножом).

Всё, снимаем скотч, протираем плату от пыли. Готово.



Вместо тестов

К сожалению, протестировать карточку после модификации я не успел. По причинам, не связанным с данной модификацией, карта лишилась двух чипов памяти и восстановить работоспособность не удалось. Поэтому, если кто-то решит это повторить, придется проводить "разведку боем". Если мне удастся этот опыт повторить, обязательно поделюсь результатом.
Могу сказать одно - после модификации штатный кулер стоит заменить на что-нибудь поэффективнее, это только усилит эффект от удаления теплораспределителя. К примеру, в моём варианте это выглядело так:



Выводы

Для оверклокеров, до последнего преданных своему увлечению, описанная модификация - еще один способ как минимум улучшить эффективность охлаждения ядра видеокарты, а то и получить еще несколько мегагерц разгона. Также это поможет тем, у кого по какой-либо причине медная крышка отслоилась от ядра, что негативно сказывается на его охлаждении (бывает и такое).
В общем, если вас не пугает возможность повредить видеокарту и у вас прямые руки - дерзайте.
Удачи!
