Несказанно устав от выходящих в режиме nonstop бесчисленных (и, к сожалению, всё чаще «безликих») планшетов, телефонов, умных часов и прочих гаджетов цензура, которые сейчас выпускают практически все кому не лень. Я был очень рад возможности поиграть с чем-то новым: практически полностью стальным miditower-корпусом Define R5 от небезызвестной Шведской компании Fractal Design. По словам производителей, R5 стал логичным и доработанным продолжением предшественника R4 и именно об этом супчике корпусе я вам расскажу в этом обзоре.

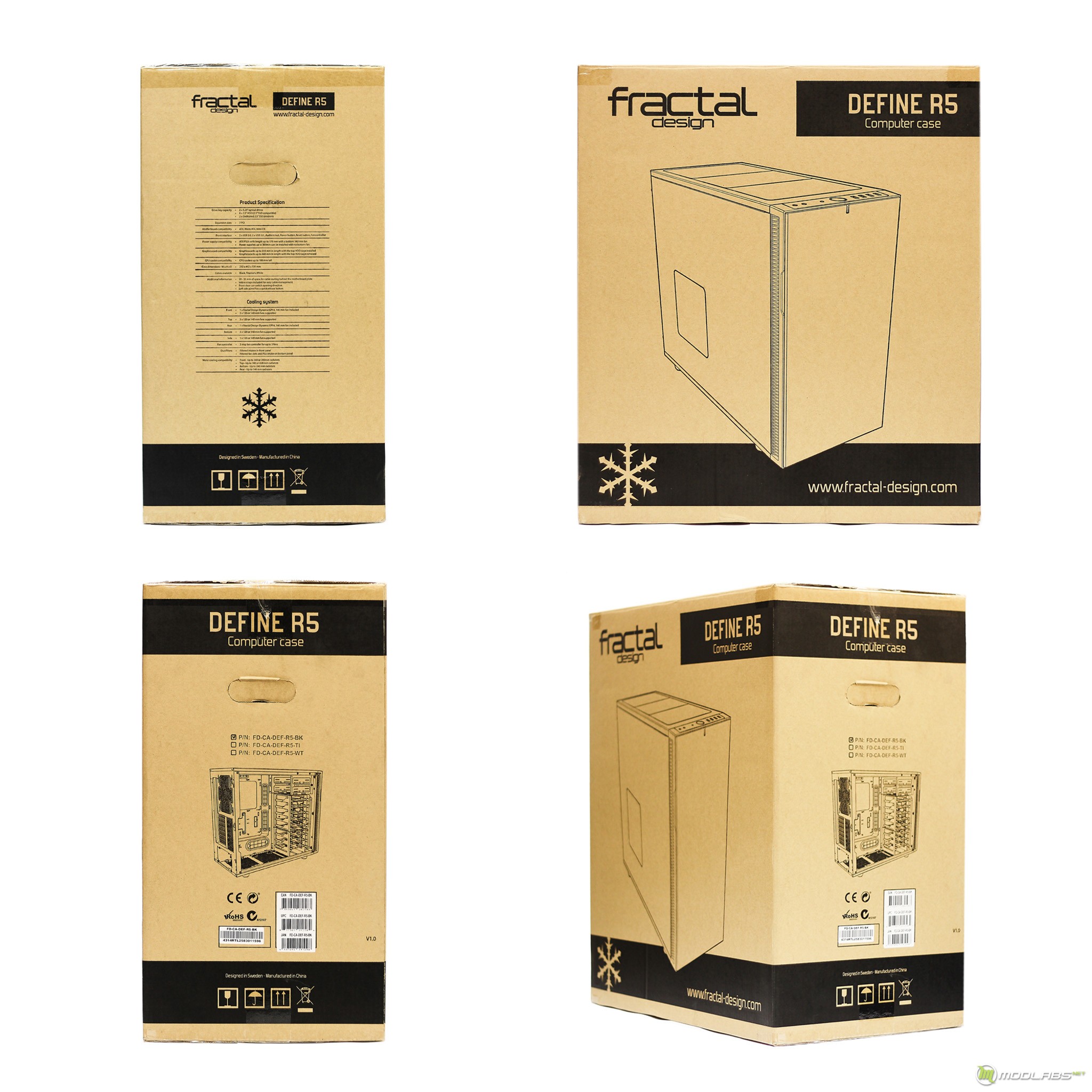

Ну что ж, приступим. Про коробку особо рассказывать нечего: простая, не броская коробка с 2 вырезами по бокам и схематичным изображением корпуса, модели сборки и прочей информативной составляющей на торцах.

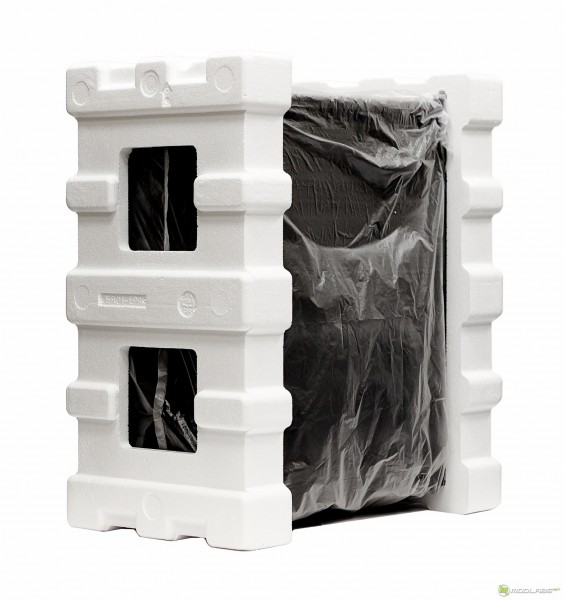

Внутри коробки корпус был стандартно обернут в полиэтилен и плотно удерживался двумя пенопластовыми скобами и (как это в основном и бывает) расположен фронтальной панелью вверх.

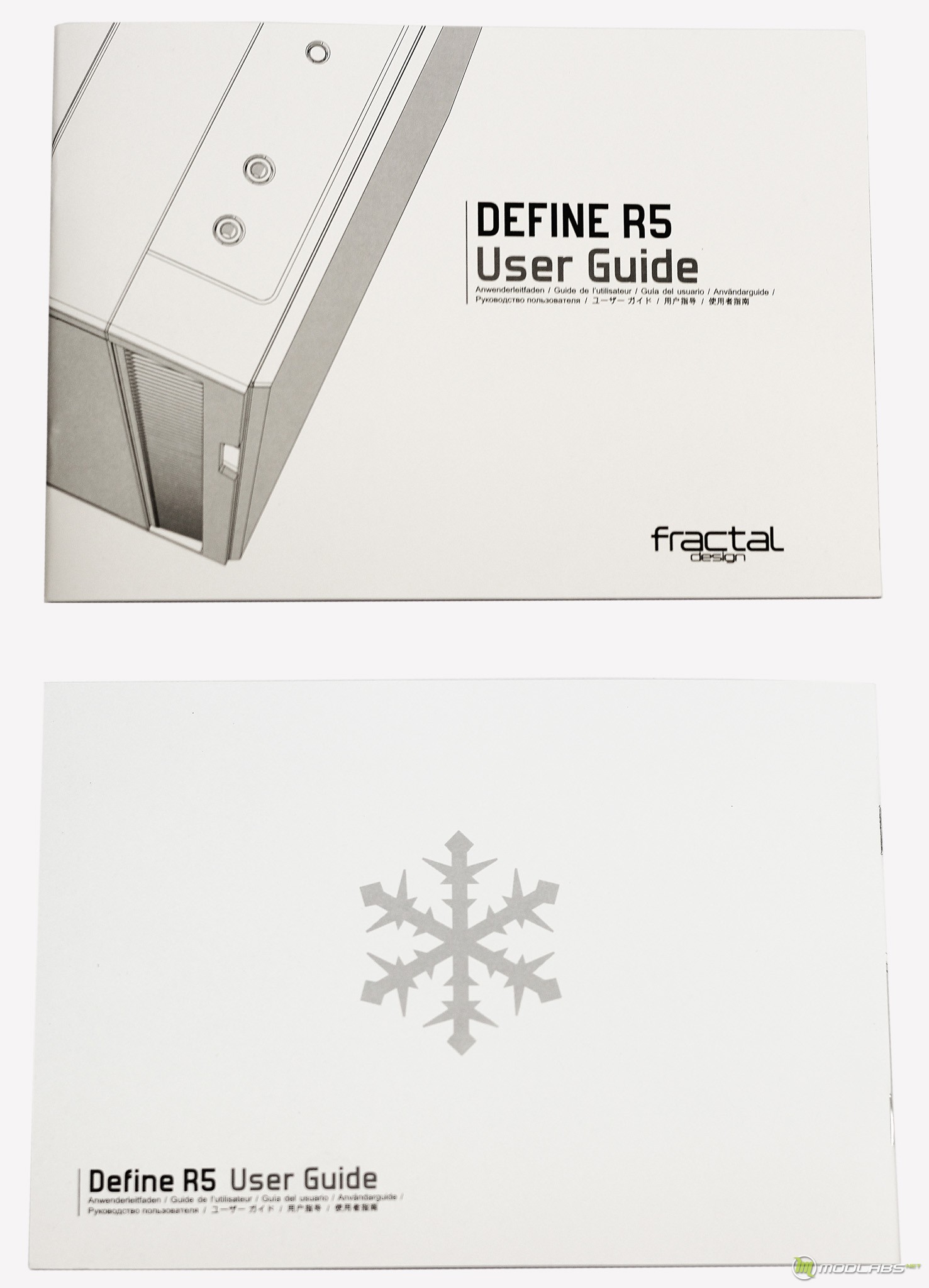

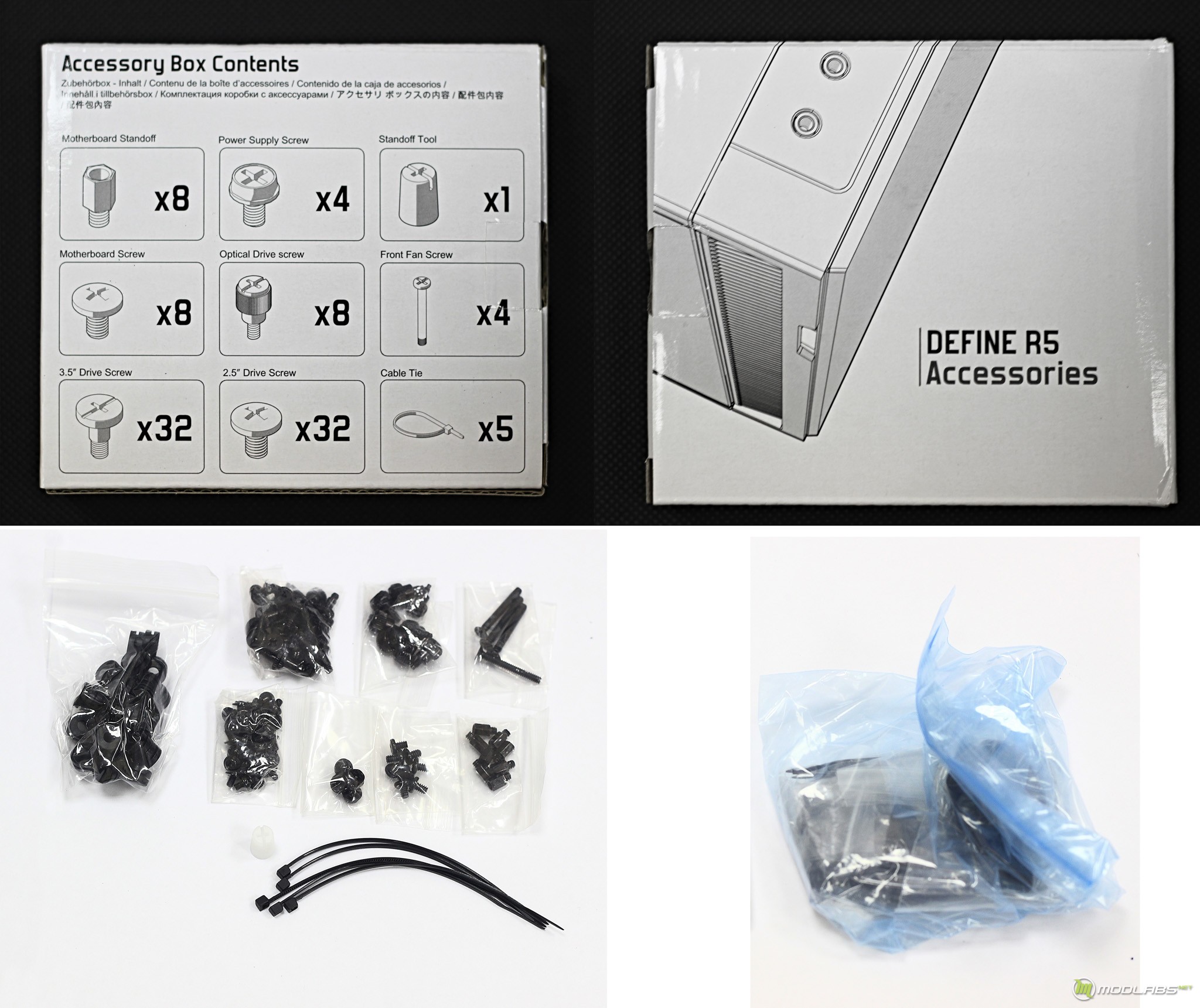

Помимо самого корпуса в одном из 3,5-дюймовых слотов находим коробочку с необходимые для крепежа винтики и стяжки (5 штук) для проводов. Так же, где-нибудь на дне коробки от корпуса, находим инструкцию (User Guide) по сборке комплектующих и прочей техническо-поучительной информацией с отличными чертежами, отдельные детали на которых для наглядности выделены цветом.

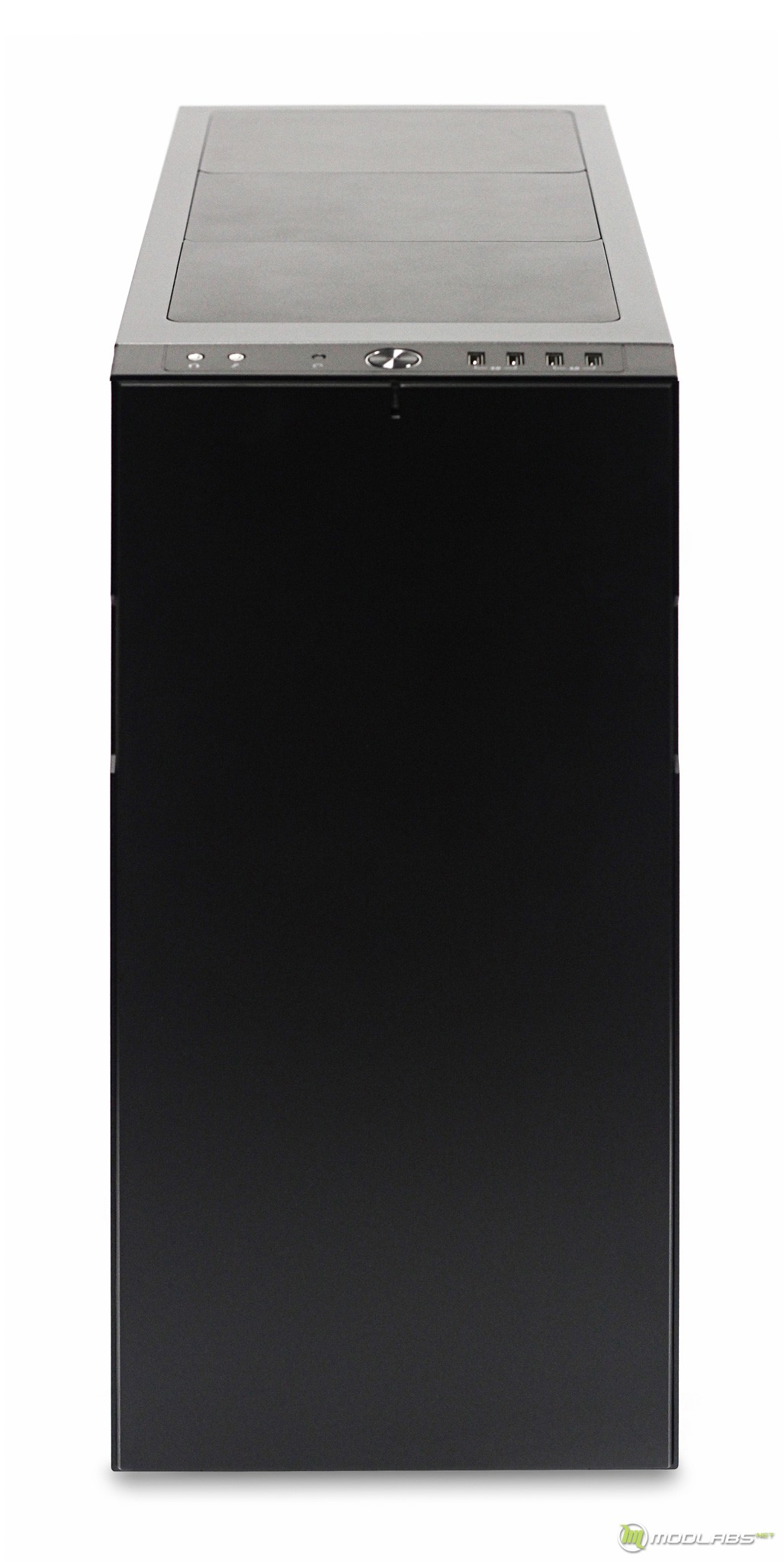

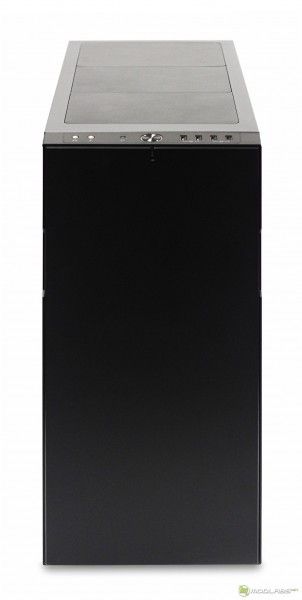

Разработчик предоставил возможность выбирать между тремя цветовыми решениями: черным, белым и серым (если быть точнее, то Black Pearl, Arctic White и Titanium Grey соответственно), а также с возможностью наблюдения финна в процессе работы (с окошком или без него на боковой панели). В моём случае это будет «Чёрная Жемчужина» без смотрового окошка,  так и просятся комментарии в стиле пиратов карибского моря.

По порядку рассмотрим корпус со всех сторон, после чего заглянем внутрь.

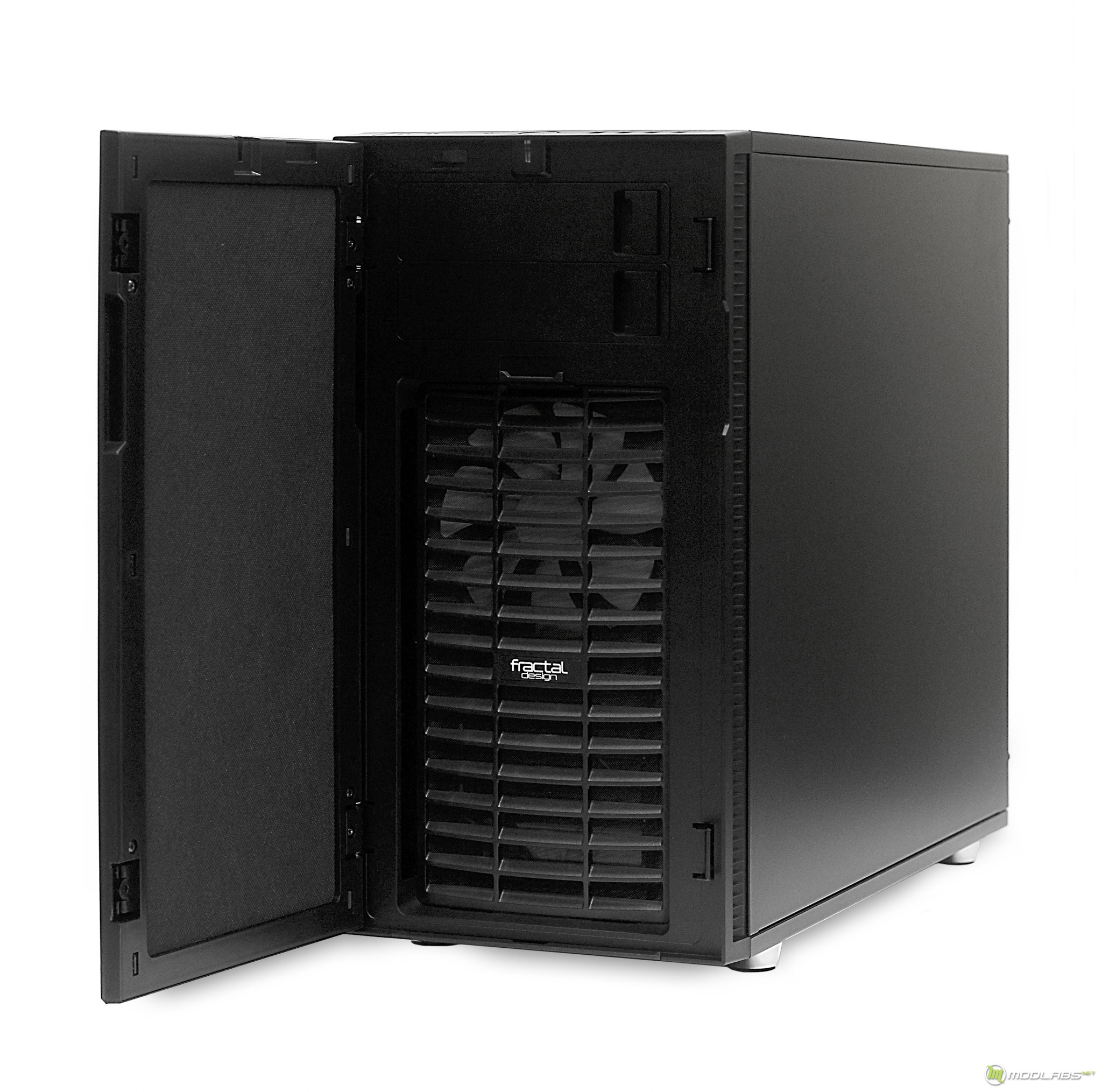

С фронтальной стороны находим дверцу, которая (изначально) висит на петлях слева, но «лёгким движением руки» (переставляем два зажима, каждый из который крепится одним винтом) можно изменить положение конструкцию подвеса на правую сторону. В то время как съёмная часть петель позволяет изменить сторону открытия дверцы, несъёмная часть играет роль защёлки. Толи в следствии выбора такой конструкции механизма, толи в следствии качественной сборки и материалов (а может и того и другого), но открытие и закрытие дверцы не требует больших усилий и не издаёт громких неприятных звуков. Снаружи дверца матовая и поэтому не боится отпечатков пальцев. Изнутри дверца имеет вставку из шумопоглощающего материала.

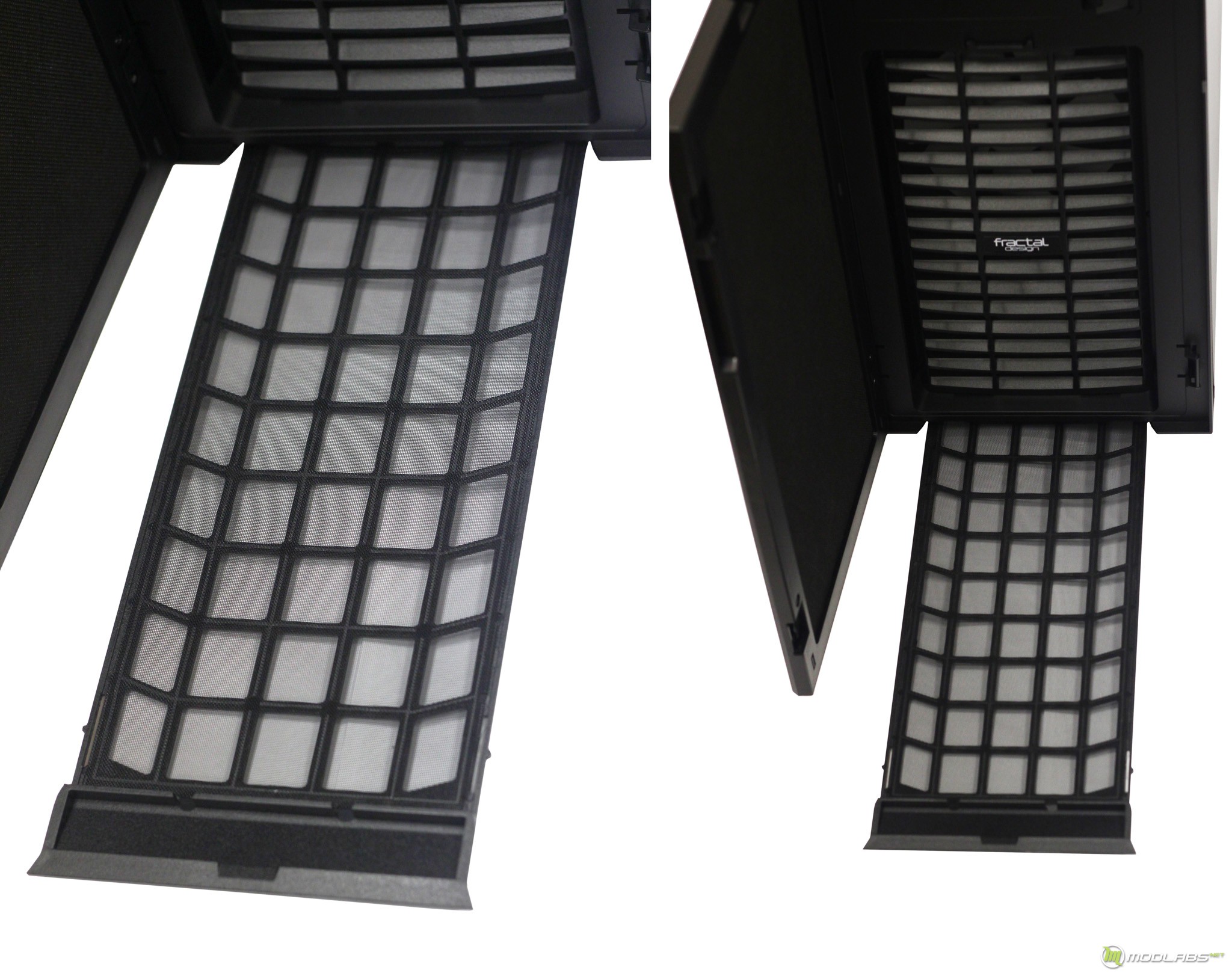

За дверцей находим две заглушки 5,25-дюймовых слотов (без вентиляционных отверстий) с удобными защёлками, съёмную пылесборную решётку-фильтр фронтальных вентиляторов на одной защёлке, трёхпозиционный контроллер переключателя скорости вентилятора, а также ручку извлечения «на себя» (что, кстати, очень удобно) решётки-фильтра, расположенного вдоль всего дна корпуса.

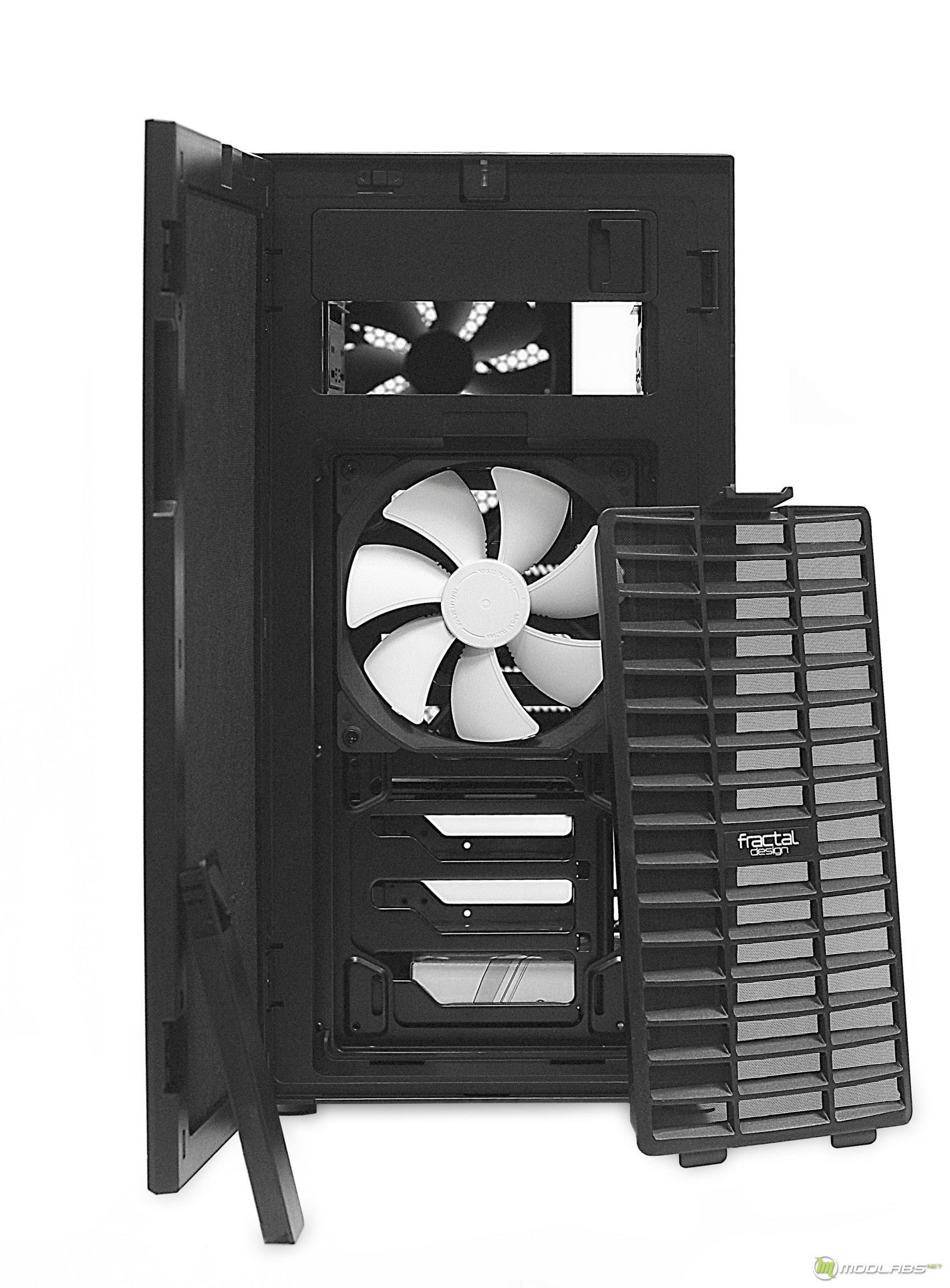

Сняв фронтальный фильтр нашему взору открывается штатный, малошумящий, 140-миллиметровый вентилятор Fractal Design Dynamic GP-14. Его максимальные обороты находятся на отметке 1000 об/мин, подсветки нет,  но присутствует традиционный для корпусов этой компании белый окрас. Вентилятор расположен в верхнем посадочном месте, а под второй такой вентилятор в комплекте есть длинные винты (120-миллиметровые вентиляторы крепятся саморезами, которые необходимо приобретать отдельно).

Как видно из вышеописанного – фронтальные вентиляторы доступны без вскрытия корпуса. Подключать вентиляторы можно как к системной плате, так и к имеющемуся в корпусе штатному регулятору с трехпозиционным переключателем. К нему можно подключить до трех вентиляторов, сам он подключается к блоку питания коннектором SATA-male, а вентиляторы к нему — стандартными трехконтактными коннекторами.

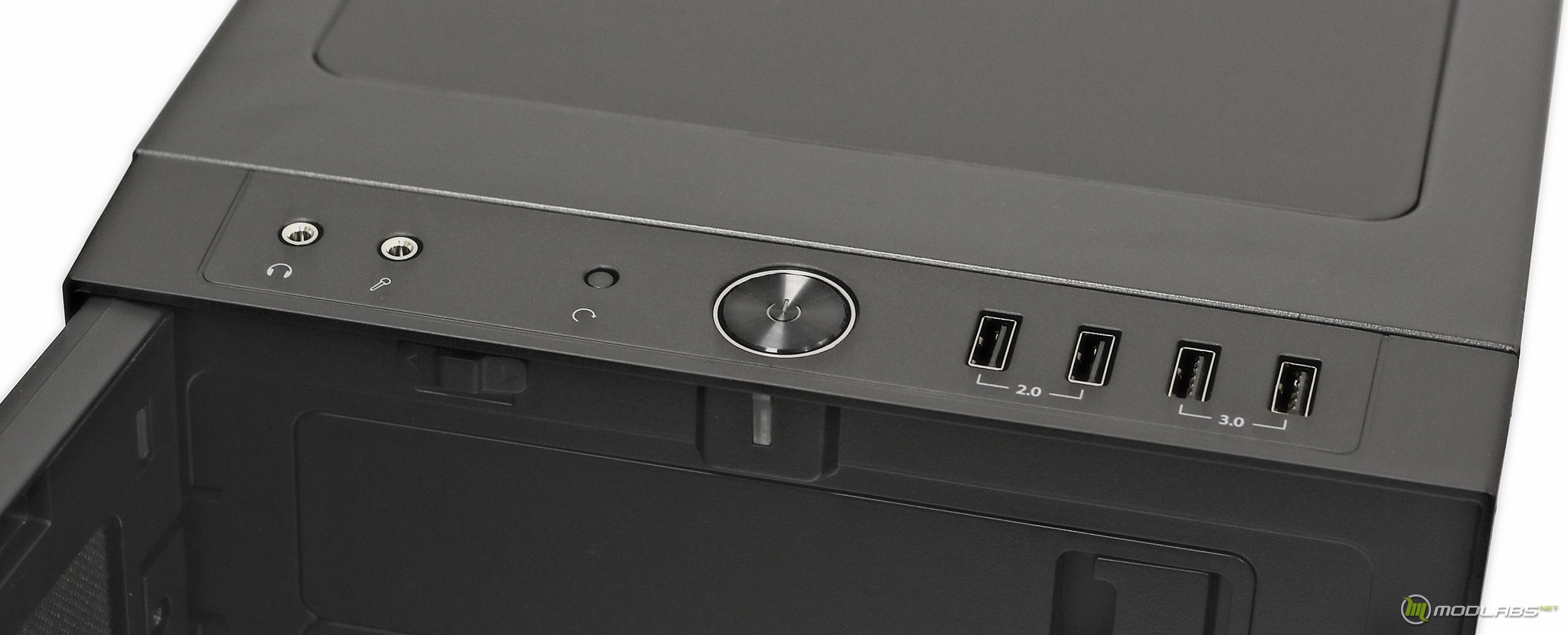

При закрытой дверце по бокам, по всей высоте корпуса выполнены воздухозаборники. Эффектные они внешне, тогда как забору воздуха скорее препятствуют, чем наоборот (несущественно). На фильтрацию воздуха они не влияют. Дополняет эту конструкцию с дверцей и «воздухозаборниками» панель управления, расположенная на верхнем торце под небольшим углом к верхней крышке корпуса.

По центру расположена большая кнопка Power. Приятная в нажатии и с довольно большим свободным ходом, что (видимо) должно в какой-то мере предотвратить срабатывания от случайных прикосновений.

Левее от Power располагается столь маленькая кнопка Reset, что нажать её удастся лишь чем-то тонким (типа карандаша) и никак не пальцем. Завершают панель слева уже привычные всем аудиоразъёмы «наушники - микрофон».

Справа от Power находим два разъёма USB 3.0 и два разъёма USB 2.0 одного цвета. Поперечное расположение и расстояние между ними в 9 мм позволит беспроблемно подключать устройства различных размеров.

Раздельная индикация окрашена в синий цвет состоит из двух светодиодов и выходит через единый световод на лицевую панель, а также отчасти подсвечивая кнопку Power.

Вся лицевая панель крепится к корпусу шестью круглыми пластиковыми защёлками. Полностью снять панель будет затруднительно, поскольку будут мешать жгуты проводов, подведённых к кнопкам в верхней части и разъёмам. В защиту этого недостатка и забегая вперёд можно использовать тот факт, что конструктивно корпус выполнен столь удобным образом, когда доступ ко всем необходимым узлам системы без затруднений возможен в любой момент и без демонтажа лицевой панели.

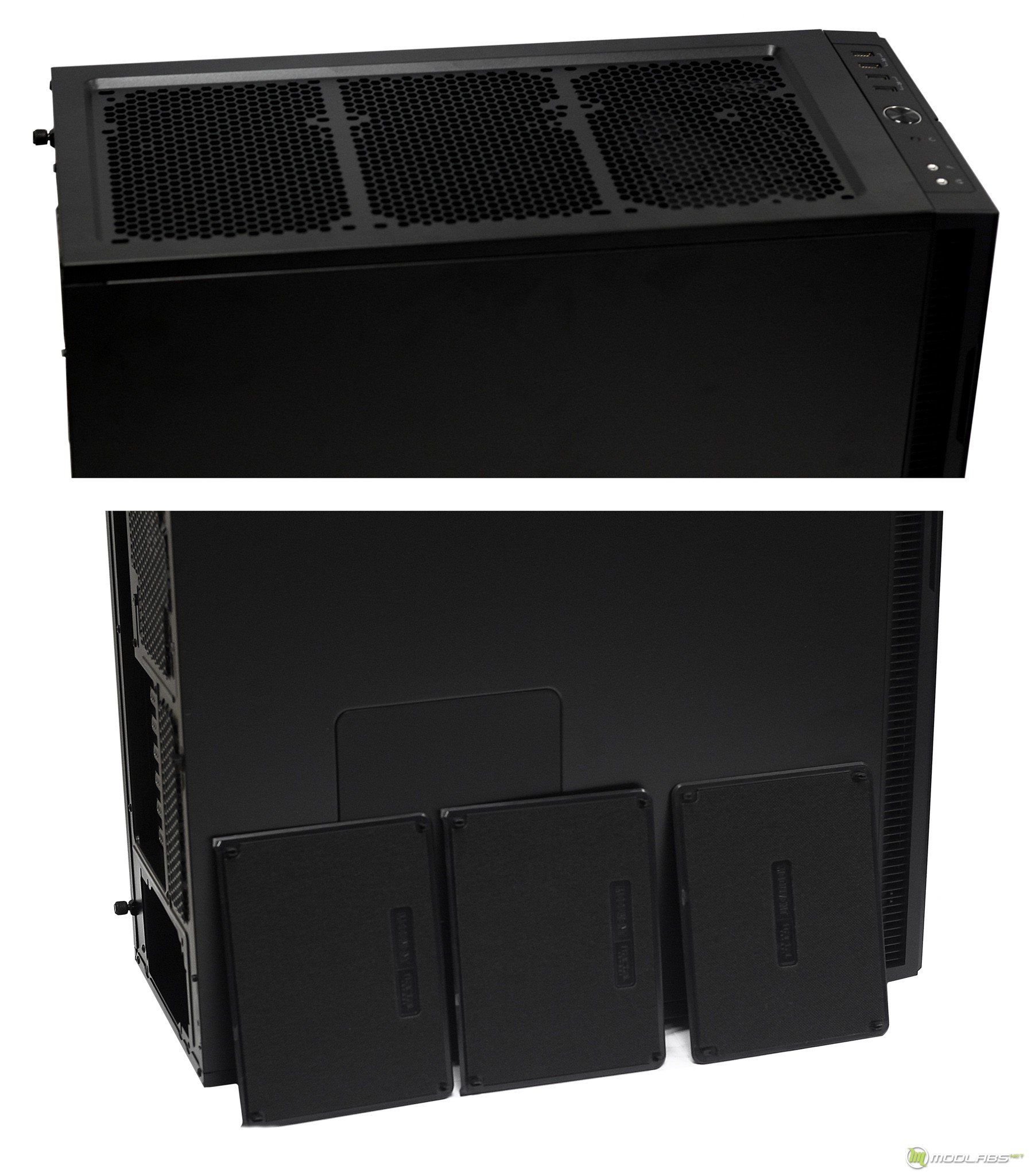

Продолжая идею максимальной звукоизоляции, разработчики не обошли стороной и верхнюю крышку корпуса. В Define R5 были использованы усовершенствованные пластины ModuVent™ (фирменная запатентованная технология от Fractal Design для установки компонентов с повышенным тепловыделением), снаружи закрывающие «гофрированные» вентиляционные отверстия. Всего их три – всё под те же 140 - 120 – миллиметровые вентиляторы. Фильтрации воздуха здесь не предусмотрено, поэтому при открытии верхних заглушек открывается путь клубам пыли в святая-святых.

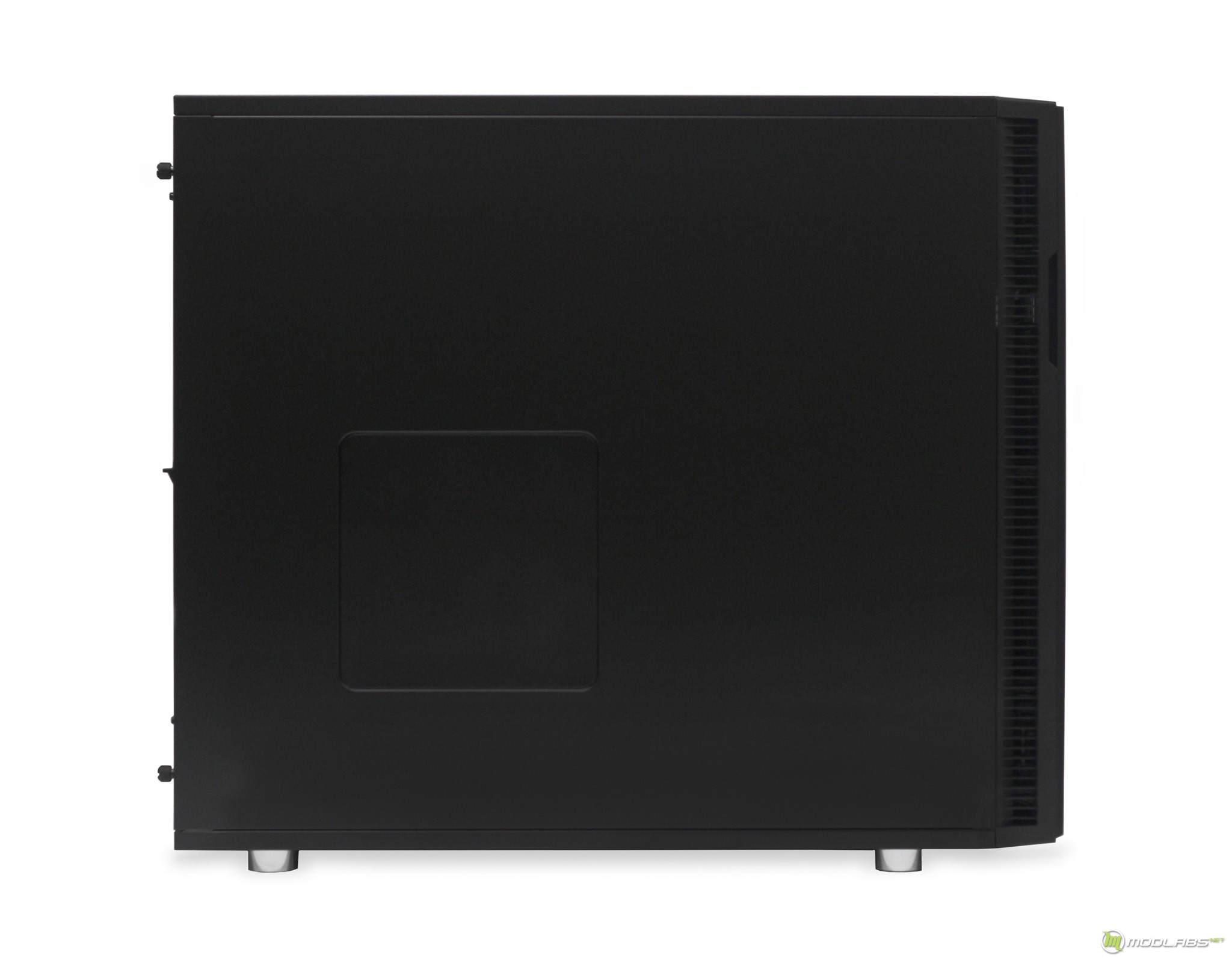

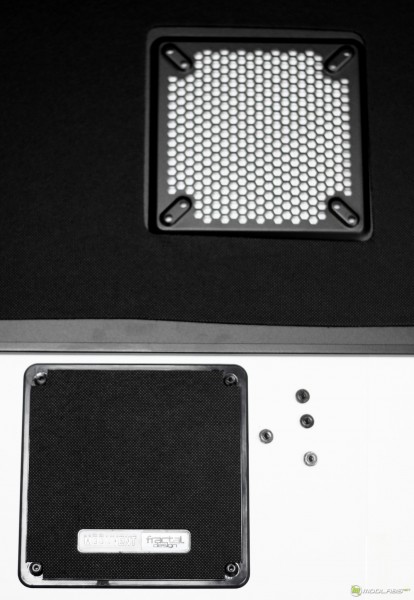

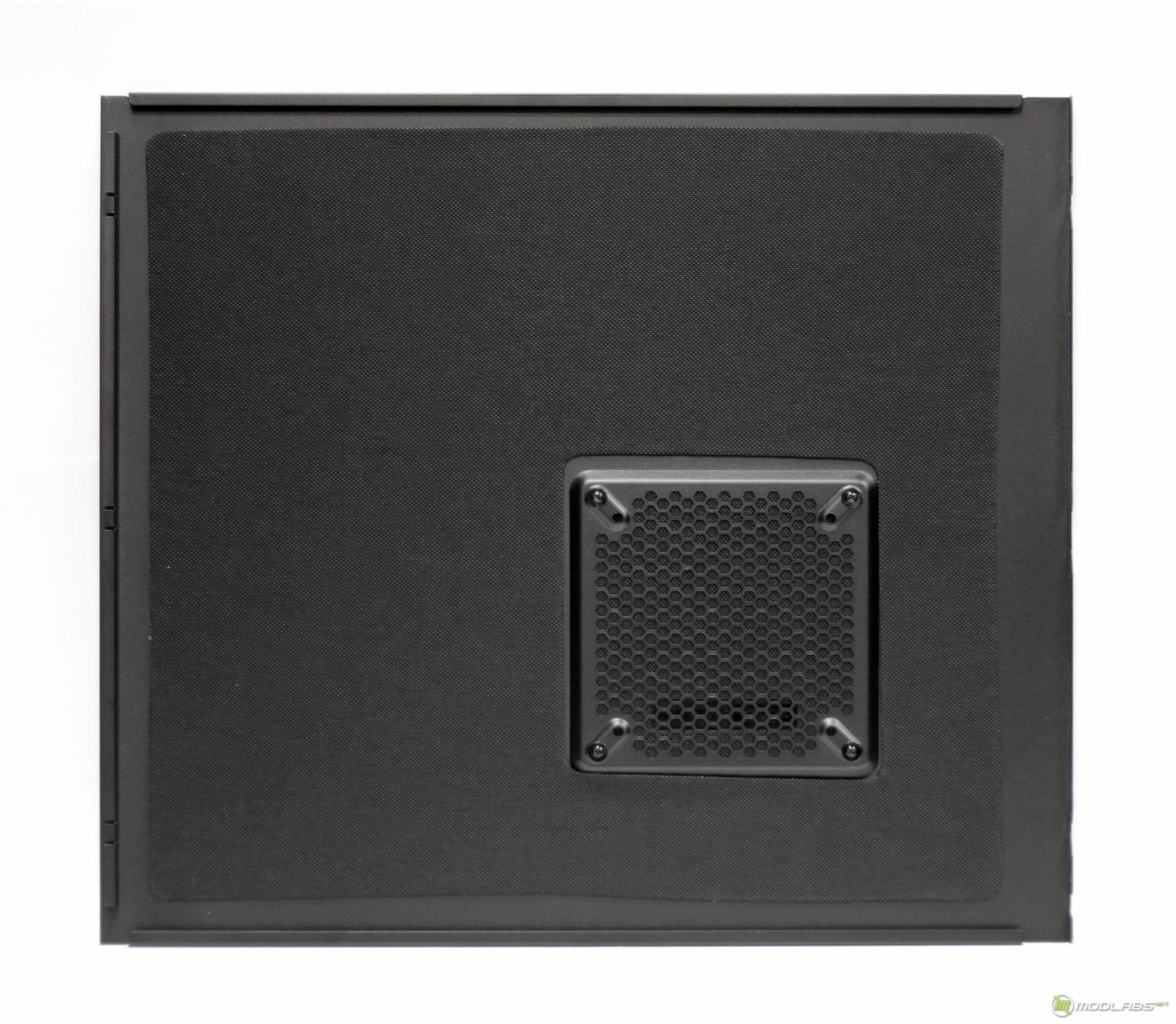

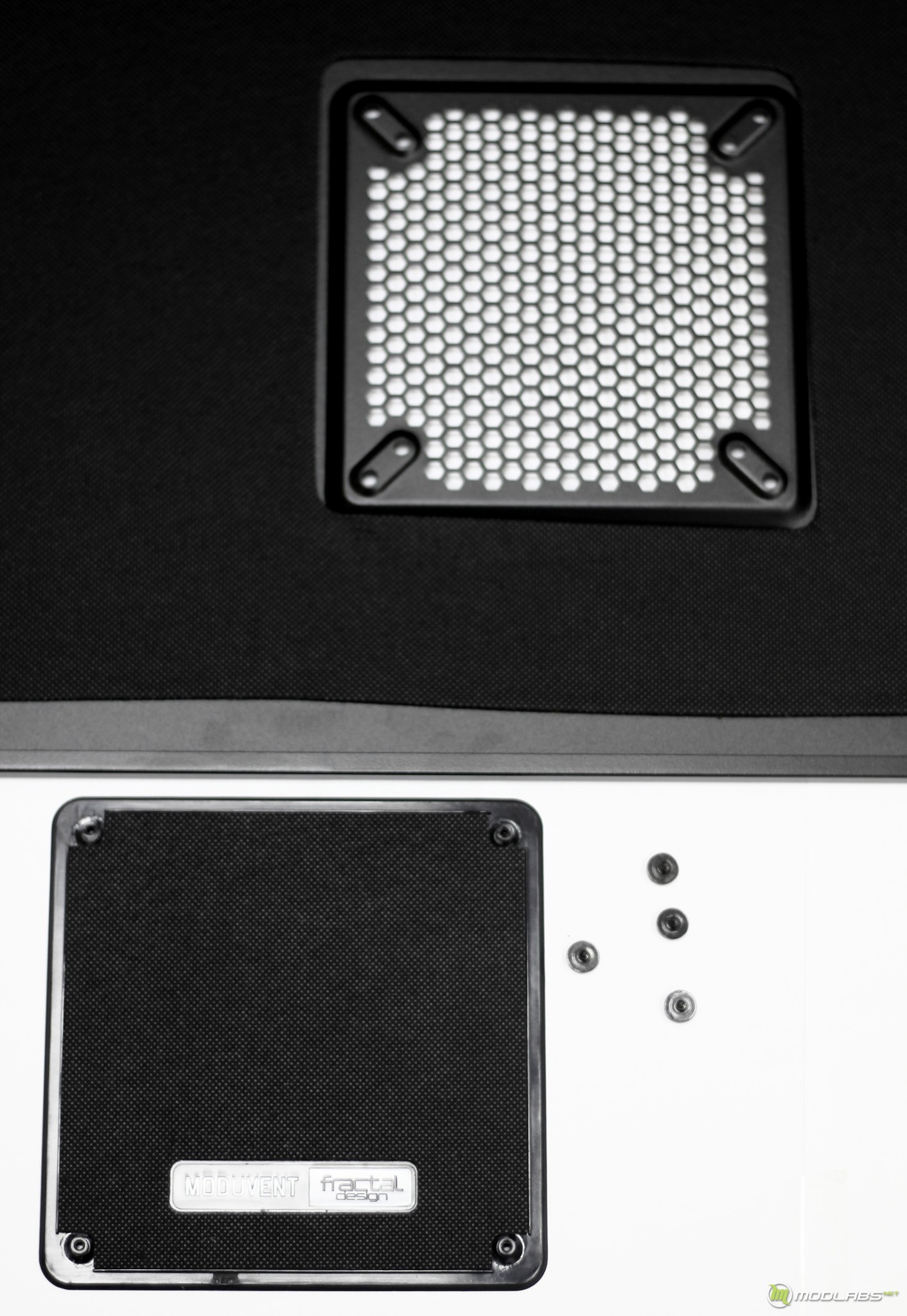

В том же духе выполнена и левая боковая панель корпуса: здесь изнутри наклеена специальная шумоподавляющая «прорезиненная» ткань, а отверстие под 140 - 120 – миллиметровый вентилятор плотно (на четырёх винтах) закрыто съёмной крышкой, сделанной всё по той же технологии ModuVent™.

Крепление стенки к корпусу выполнено не по принципу «паз - гребенка», а в виде П-образной штамповки, играющей роль петли и подразумевающей, что открытие панели происходит не «сдвигом», а «поворотом».

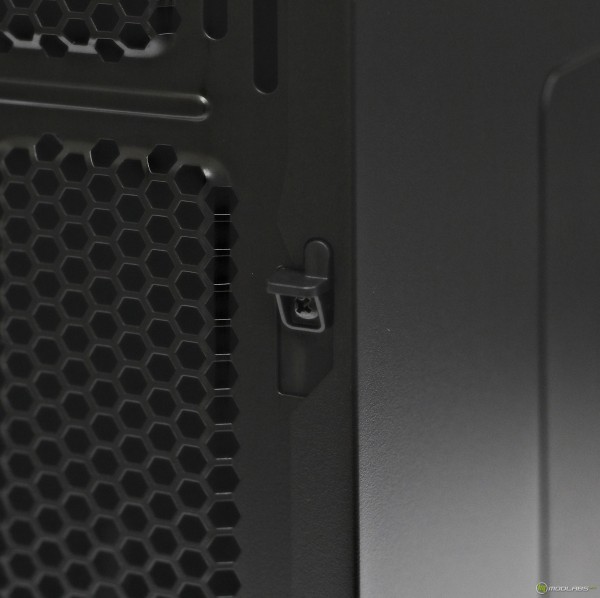

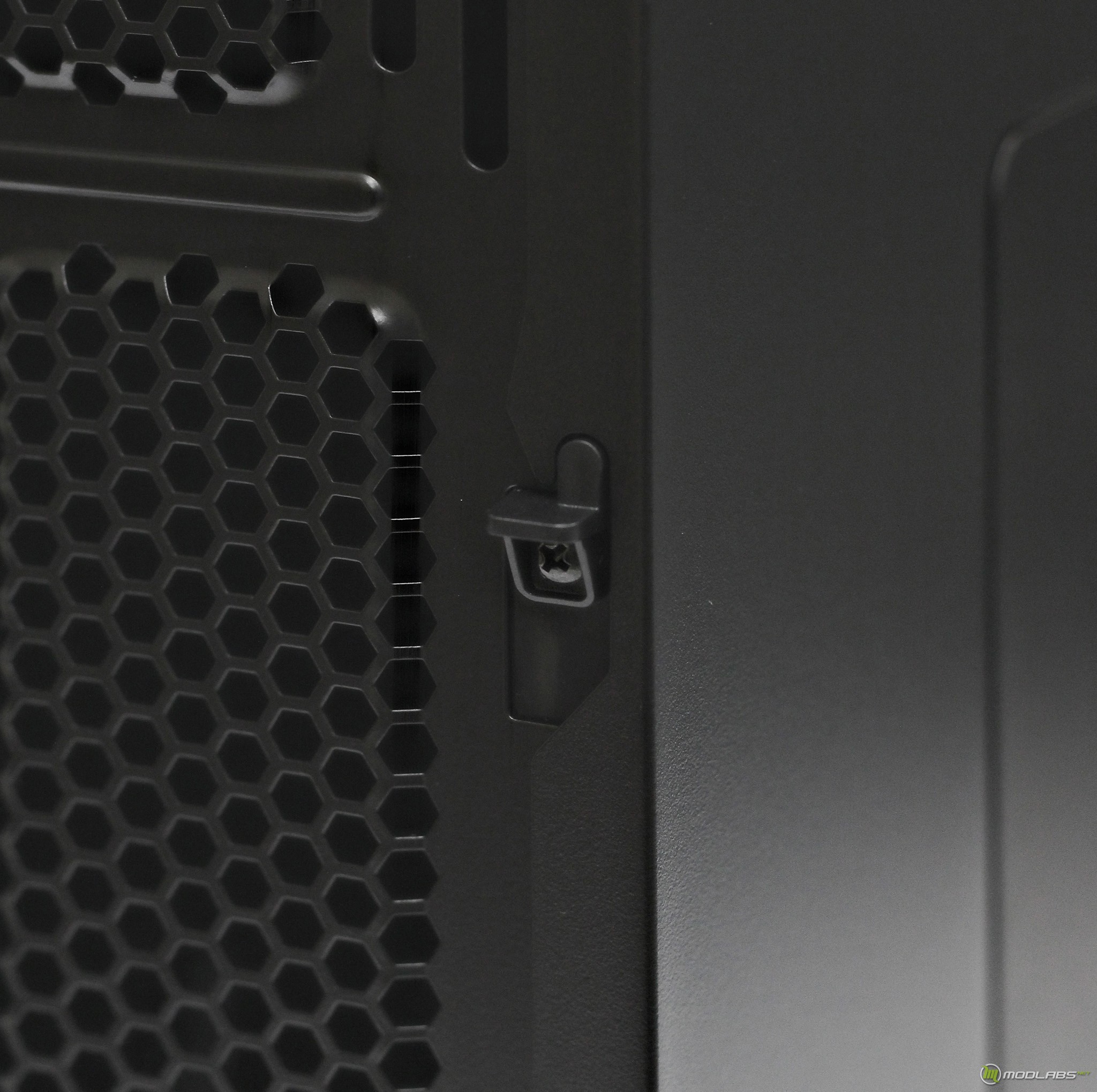

Говоря о левой боковой панели не могу не сказать про механическую щеколду сзади, которая фиксирует панель в трёх точках (верх, низ, центр) и тем самым не даёт этой смой панели упасть\открыться при открученных винтиках. Забегая вперед, скажу, что возможно потому что тут и так есть эта защёлка – именно для крепления левой боковой панели (и еще в паре мест) используются обычные винтики, тогда как в большинстве своём разработчики предоставили возможность использовать специальными «не отваливающимися» винтиками. Они попросту остаются висеть на том же самом месте после того как их открутили, решение отличное, мы просто забываем про закатившиеся не пойми куда винтики.

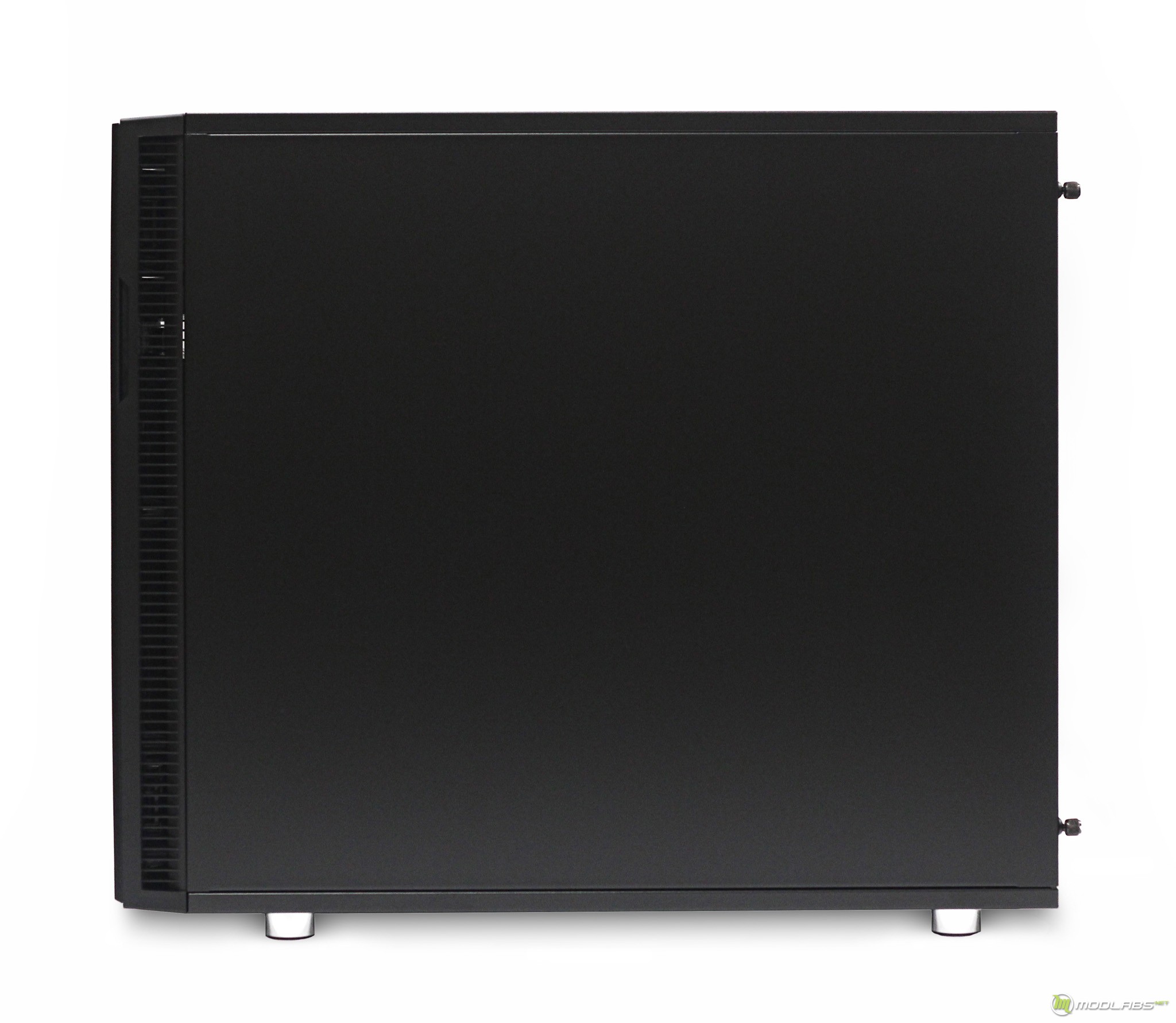

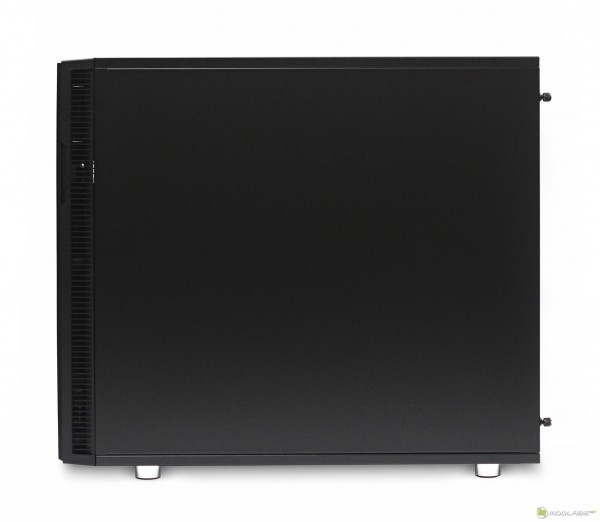

Правая боковая панель держится на вышеописанных «не отваливающихся» винтиках и конечно же изнутри наклеена специальная шумоподавляющая «прорезиненная» ткань. Как и с левой стороны, крепление стенки к корпусу выполнено по тому же принципу (П-образная петля).

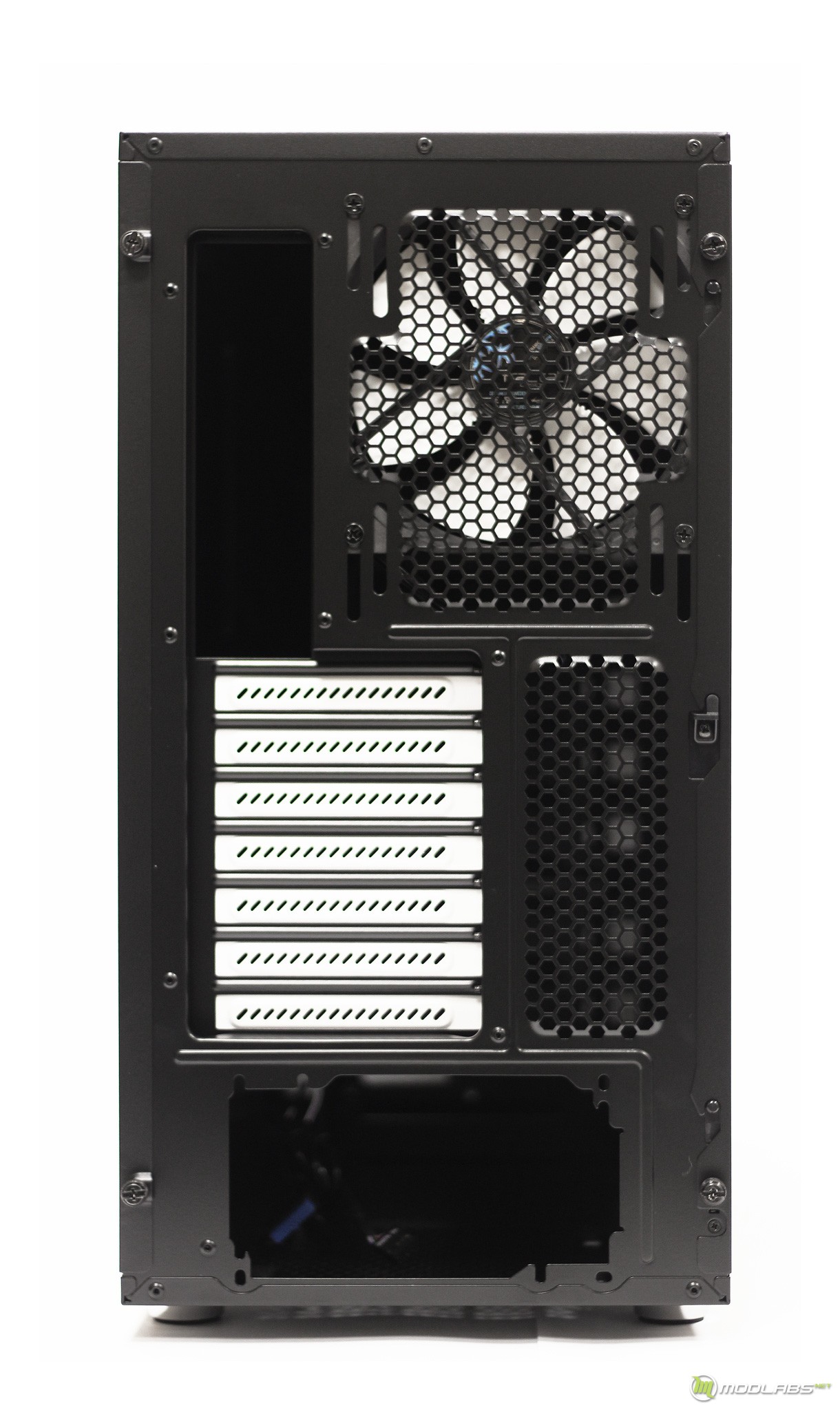

Сзади нашей башни видим еще один штатный 140-миллиметровый (аналогичный фронтальному) вентилятор, семь съёмных многоразовых заглушек под платы расширения (крепятся винтами с накатными головками) и отверстие под БП.

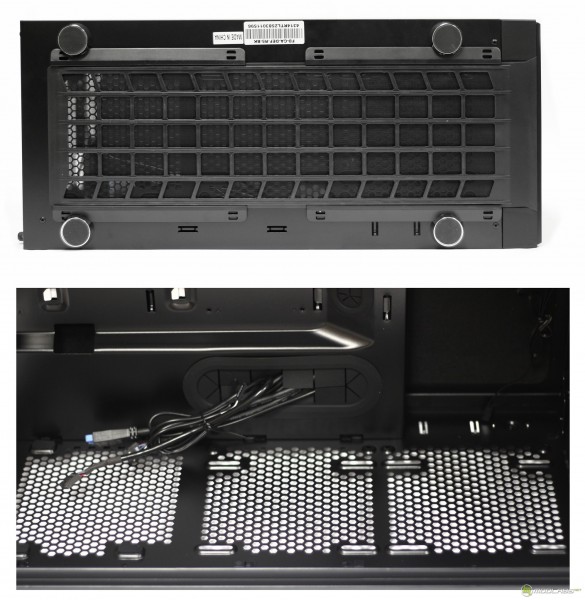

Дно корпуса представляет из себя «гофрированную» панель по всей «длине» корпуса с посадочными местами для крепления двух 140 - 120 – миллиметровых вентиляторов, а также место под установку БП. Так же, повторюсь, вдоль всего дна располагается съёмная пылесборная решётка-фильтр, которая легко извлекается «на себя» с фронтальной стороны нашего miditower при открытой дверце (что очень и очень удобно). «Опирается» Define R5 на четыре ножки с резиновыми прокладками для амортизации и гашения вибраций.

С внешним осмотром корпуса закончили. Открываем левую боковую панель и смотрим, что же представляет из себя наш нордический друг изнутри.
