Вступление

Блок питания «Corsair RM1000» фирмы Corsair входит в модельный ряд «RM» серии «для энтузиастов». Устройства данной серии обеспечивают мощность от 450 до 1000 Вт и оборудованы системой съемных кабелей. Хотя в их маркировке отсутствует характерный признак в виде окончания «i», но все модели поддерживают фирменную технологию «Corsair Link». На тестирование представлена старшая модель семейства с впечатляющими характеристиками – цифровое управление, сертификация эффективности «80 PLUS Gold», тихий вентилятор с полным отключением на низкой мощности нагрузки.

Упаковка и комплектация

Блок питания поставляется в картонной коробке внушительного размера (390х230х150 мм).

Оформление выдержано в серо-желтой гамме и, уж извините, не особо впечатляет.

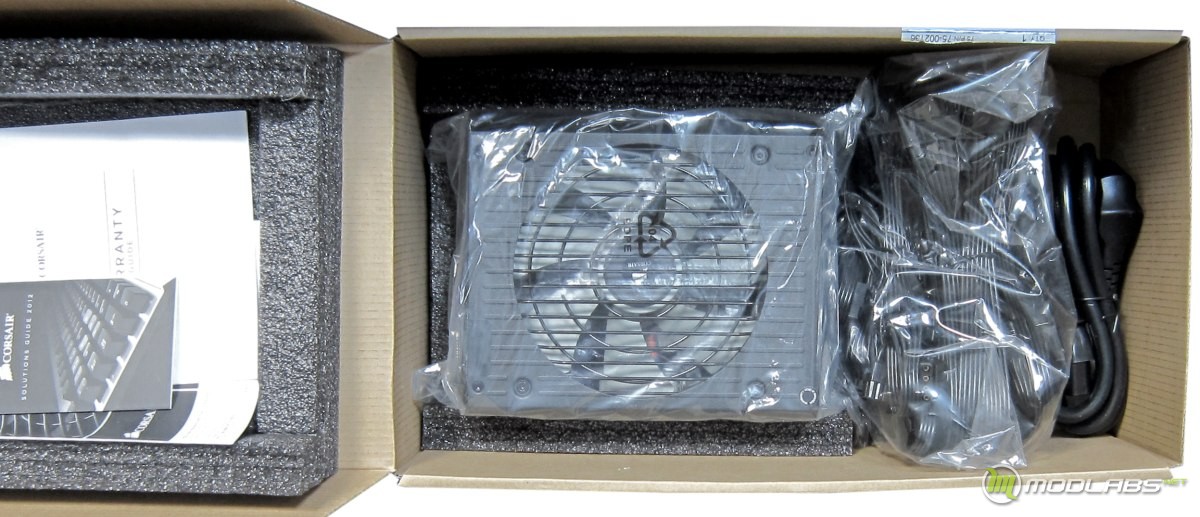

Обратная сторона под стать лицевой. После съема внешней картонной оболочки открывается следующая картина:

Блок питания хорошо защищен - его окружает толстый слой пенополиэтилена, при фотографировании верхняя крышка была снята. В данной модели отсутствует традиционный тканевый мешочек, но полиэтиленовый пакет сохранен, что обеспечивает защиту от влаги. Кроме того, в упаковке имеется пакетик влагопоглотителя.

Комплект поставки:

• Блок питания Corsair RM1000;
• Комплект модульных кабелей;
• Сетевой кабель европейского исполнения (230 В);
• Крепежные винты черного цвета, 4 шт;
• Наклейка с логотипом компании;
• Набор стяжек черного цвета;
• Инструкция пользователя;
• Гарантийный талон.

Для качественного изделия набор типичен. Блок питания обеспечивает только съемные кабели, которых предоставлено изрядное количество. Все кабели плоские, черного цвета. Причем, кабель к материнской плате не имеет оплетки и состоит из нескольких полосок (широкий ленточный кабель поделен на четыре части по 6 проводников), при этом отсутствуют какие-либо скрепляющие элементы. Если кабель оставить «на весу» без укладки или закрепления, то он начнет разъезжаться на отдельные шлейфы. Иначе говоря, если в корпусе системного блока отсутствует продвинутая система укладки кабелей, то беспорядок обеспечен. Впрочем, черная изолента решает дело. Фотографии кабелей не приводится – выглядят они совершенно обычно.

Внешний вид

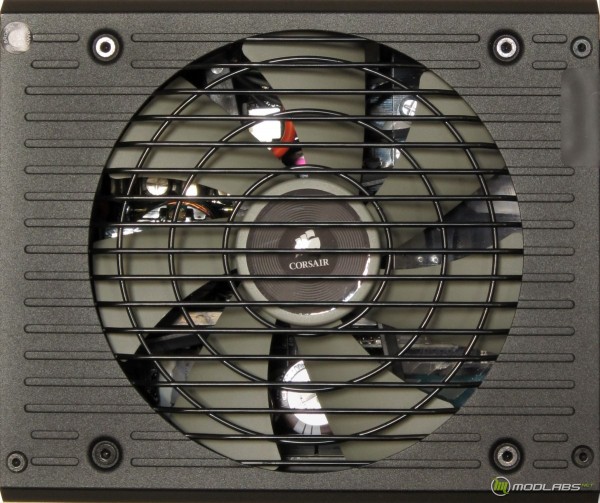

Исполнение блока обычное, с вентилятором на верхней крышке.

Для охлаждения устройства используется вентилятор типоразмера 140 мм с непрозрачными лопастями. Самих лопастей семь со слабым поворотом – это может означать повышенный уровень производительности и шума. В блоке питания установлен вентилятор с непрозрачными лопастями и какая-либо подсветка отсутствует. Сам вентилятор типичен для продукции Corsair и, обычно, оставляет только приятные впечатления.

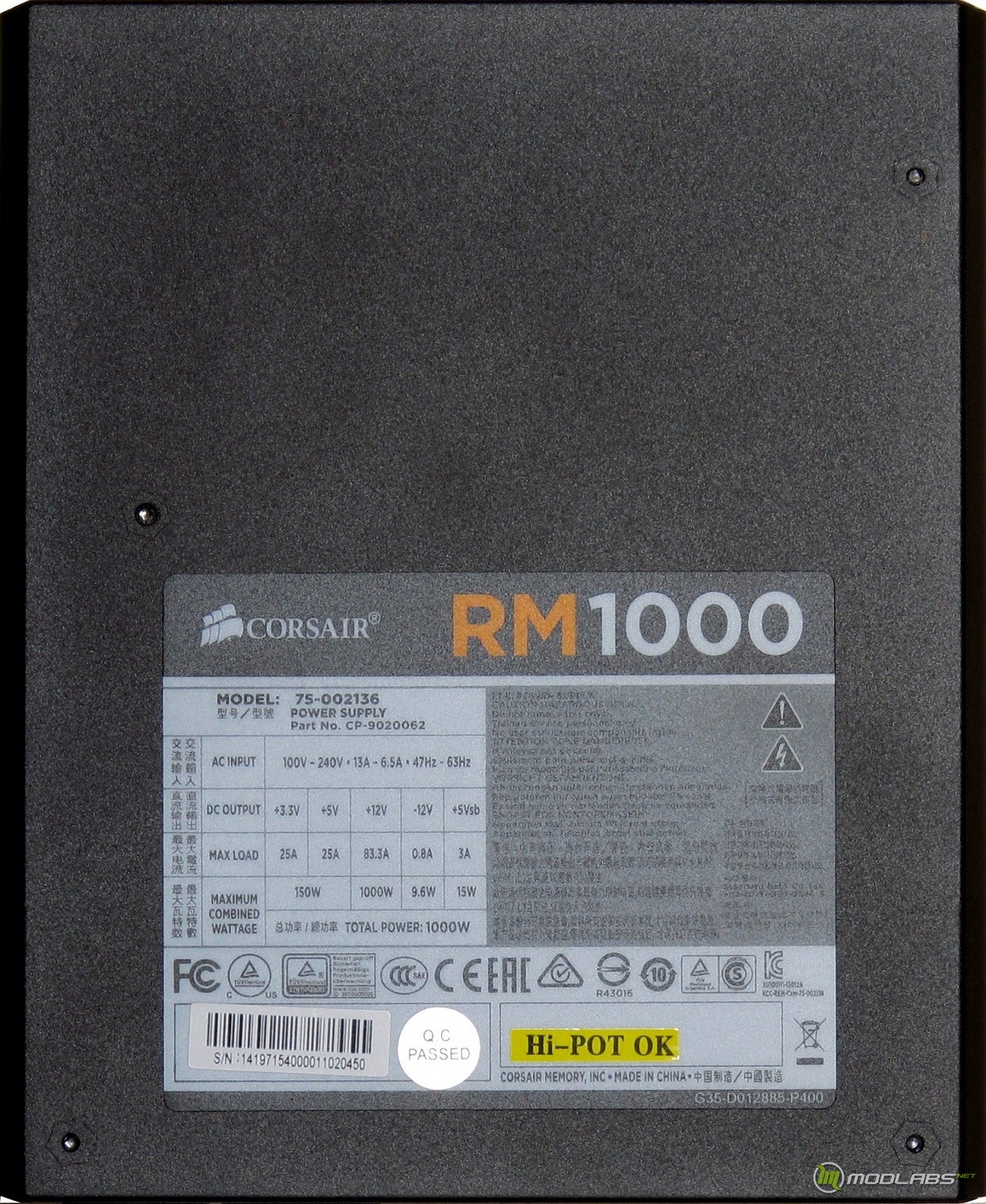

Как и верхняя крышка, обратная сторона устройства выполнена так же стильно и без излишеств:

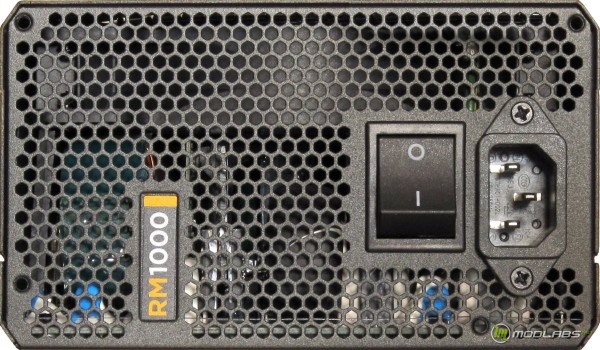

Передняя стенка БП:

Блок питания имеет скошенные грани, что хорошо видно по виду спереди. Довольно необычно, но каких-либо конструктивных дивидендов такое исполнение не представляет.

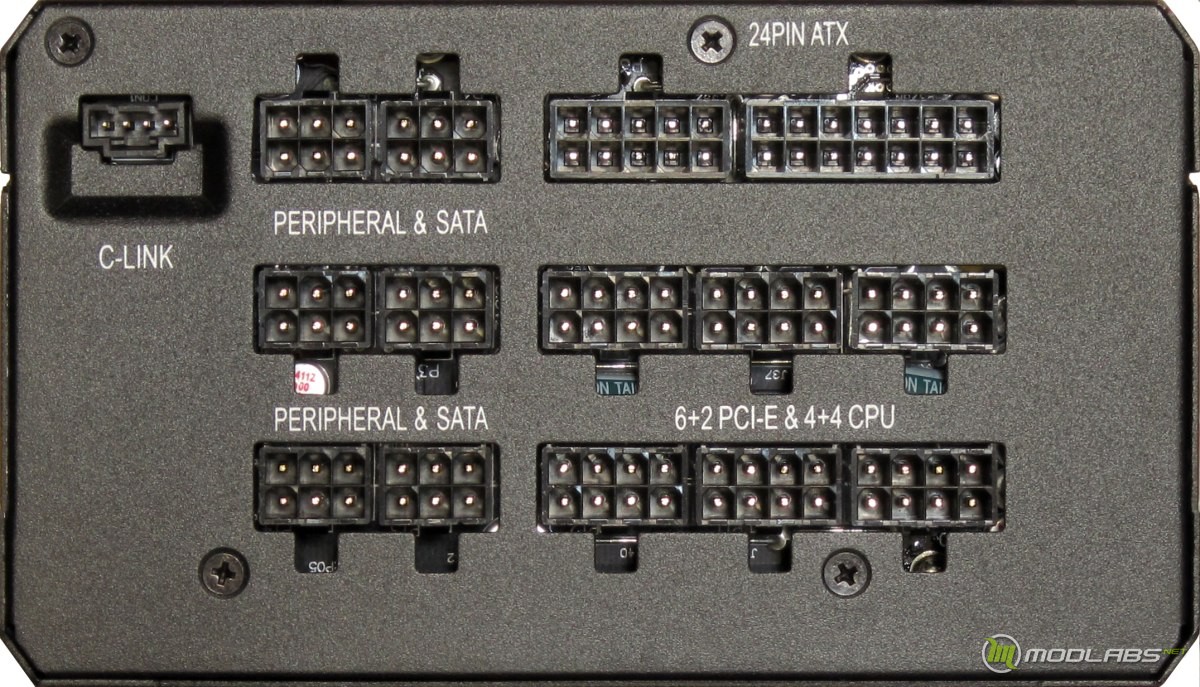

Задняя сторона блока питания:

С левой стороны расположена поддержка цифрового интерфейса «Corsair Link». В некоторых исполнениях блоков питания с системой «Corsair Link» дополнительно устанавливается индикация состояния устройства и кнопка запуска вентилятора, но в данном БП эти аксессуары отсутствуют. Впрочем смысла в них мало, а потому «не больно то и хотелось». Сразу за ним, чуть правее, установлено шесть разъемов питания периферии. В правой верхней части БП размещены два разъема подключения кабеля к материнской плате, а все остальные – подключение нагрузки «12 В» - питание процессора и PCI-Express. Блок питания имеет единый выход шины 12 вольт без разделения на «виртуальные» каналы, что позволяет подключать нагрузку произвольным образом.

Спецификация

Все блоки питания имеет стандартные габаритные и посадочные размеры по спецификации ATX, за исключением длины. В данном случае длина БП хоть и больше обычной, но еще достаточно лояльная, 180 мм.

Электрические характеристики.

Все характеристики понятные, ничего неожиданного.

В исполнении данного блока питания все кабели съемные:

• MB 20+4: 60 см;
• CPU 4+4: 65 см, 2 шт;
• 4 SATA: 50 см + 10 см + 10 см + 10 см, 3 шт;
• 4 PATA: 45 см + 10 см + 10 см + 10 см, 3 шт;
• 2 PCI-Express 8 (6+2): 60 см + 15 см, 4 шт;
• Кабель подключения Corsair Link к I2C, 80 см;
• Переходник PATA-FDD: 11 см, 2 шт.

Все кабели плоские, без оплетки, черного цвета.

Тестовый стенд и методика измерений

Тестирование блока питания выполняется на специально сконструированном стенде с использованием специализированного фирменного тестового оборудования. Методика исследований электрических характеристик дополнена измерением уровня шума. В текущей редакции оценка уровня шума производится с помощью двух одинаковых микрофонов, один из которых расположен в 7 см от решетки вентилятора, в ее центре. Второй датчик размещается у выходной решетки блока питания, снаружи корпуса системного блока. Все замеры производятся при закрытой крышке, что позволяет стабилизировать тепловой режим БП и обеспечить «типичные» условия распространения звука в системном блоке. Последний обладает рядом частот резонанса и может существенно увеличить реальную «шумность» БП. Без учета данного факта ошибка измерения уровня шума будет сильно искажена, занижение может оказаться весьма существенно. Тестирование блока питания производится при температуре поступающего воздуха 40 (+/-2) градусов, это соответствует «типичным» условиям работы данного типа устройств в системном блоке.
