Пожалуй первое, что бросится в глаза – белые салазки, так что с этой части и начнём. 3,5 и 2,5 – дюймовые накопители HDD/SDD устанавливаются с помощью салазок в съёмную корзину, выполненную по модульному принципу. Модульность заключается в том, что корзина состоит из двух частей под 5 и 3 накопителя соответственно. Между собой «подкорзины» соединены направляющими, а к корпусу сверху подвешиваются на аналогичные направляющие и по правой стороне крепятся вышеупомянутыми «чудо-винтиками».

При этом реализовано как продольное, так и поперечное размещение. Все крепления универсальны, поэтому корзину можно размещать в любой компоновке. Единственное, что у вас не получится – это поменять корзины местами, поскольку на трёхместном каркасе попросту нет специальных креплений, которые бы вошли в верхние направляющие желобки. Как говорилось в самом начале обзора, над корзиной для накопителей располагается корпус под оптические накопители с двумя 5,25 - дюймовыми слотами. Крепятся накопители с обеих сторон винтами с накатными головками, которых в комплекте восемь штук.

При поперечном верхнем расположении корзины дисков остается достаточно места, чтобы можно было использовать SATA-кабели с прямыми разъемами, а максимально возможная длинна видеокарт становится равной 310 миллиметрам (а при удалении корзины или расположении снизу – так хоть все 440 миллиметров). Более того, верхний корпус с 3,5 – дюймовыми слотами также легко демонтируется, что даёт еще больше вариантов для использования внутреннего пространства. К примеру, благодаря этой «способности» разработчики предоставили нам с вами возможность установить систему жидкостного охлаждения наиболее оптимальным образом в той или иной ситуации. Это напоминает игру в конструктор, поскольку [всевозможная компоновка] + [крепления] + [свободное пространство] + [предусмотренные каналы] позволяют установить:

• Спереди – 360, 280, 240, 140 и 120 мм радиаторы;
• Сверху – 420, 360, 280, 240, 140 и 120 мм радиаторы (разработчиками называется ограничение в 55мм по толщине для обоих радиаторов, однако места, при желании, хватит на больше…);
• Снизу – 240, 140 и 120 мм радиаторы;
• Сзади – 140 и 120 мм радиаторы.

Помимо этого, имеется ниша между оборотной стороной материнской платы и левой боковой панелью системного блока, где могут пролегать как кабели, так и трубопроводы жидкостной системы охлаждения - для этого здесь не только предусмотрены технологические окна, но и зазор в 20-35 мм между вертикальными поверхностями. В мануале, который прилагается к корпусу, очень подробно и доходчиво и в картинках, как мы любим показаны варианты компоновки системы жидкостного охлаждения (да и в принципе варианты установки всего, что только можно установить в корпус).

Сами салазки для HDD/SSD целиком металлические, включая ручки-защелки. Их фиксация в корзине вполне приличная, однако есть возможность при необходимости еще и прикрутить винтом. 3,5-дюймовые диски к салазкам крепятся через резиновые амортизаторы специальными винтами (и тех, и других в комплекте по 32 штуки, то есть для всех восьми мест). А вот резиновые шайбы для 2,5-дюмовых накопителей и дополнительных вентиляторов на этот раз сочтены лишними.

Стоит отметить, что подобная конструкция салазок не обеспечивает нормальный отвод тепла от корпуса 3,5-дюймового диска, причем нижняя части накопителя (где расположены его электронные компоненты) получается закрытой сплошной нижней плоскостью салазок. Поэтому в плане охлаждения таких накопителей приходится рассчитывать в основном на фронтальные вентиляторы.

Снизу располагается посадочное место в виде четырёх резиновых прокладок-ножек под установку БП. Для «выхода» БП за просторы корпуса предназначено обычно отверстие в стенке корпуса с местами крепления (под винты) без каких-либо амортизирующих прокладок (честно говоря странно, что их нет). Благодаря конструктивным особенностям и гофрированному дну с фильтрующей сеткой не накладывается ограничений на расположение БП (т.е. как вверх, так и вниз вентилятором). Что касается габаритов, то Define R5 может приютить БП длиной от 170 - 190 мм до 300 мм, в зависимости от наличия нижнего вентилятора.

Под углом к внутренней стенке «плюс 50 очков Гриффиндору!» (толщина которой 0,7 мм и на которую в последствии будет крепиться материнка) и корзинами под носители расположена «стойка» с двумя кабель-отверстиями под провода, что облегчает подключение устройств, снижает степень перегиба кабелей и чертовски вкусно смотрится. Такие же отверстия (отличаются в размерах) имеются вверху (2 штуки) и внизу (1 штука) всё той же внутренней стенки. Как это обычно и бывает, отверстия имеют резиновые заглушки-накладки с разрезанными лепестками, что только дополняет целостность конструкции, эстетичность вида и эргономичность использования.

Помимо отверстий под провода на внутренней стенке имеется большое окно, выполненное (в первую очередь) с целью повышения удобства работы с процессорным кулером.

К самой внутренней стенке крепится системная плата на обычные шестигранные стойки, из которых установлена только одна, с специальным выступом. Еще восемь штук есть в комплекте принадлежностей. В корпус можно устанавливать системные платы формата ATX и все более компактные варианты. Что касается видеокарт, то при расположенной поперечно верхней половине корзины максимальная длина устройств составляет 310 миллиметров, а при удалении корзины - увеличивается до 440 мм «пойди, найди еще такие!».

Если открыть правую стенку корпуса, то всё на той же стенке под материнку мы находим две приятных фичи. Во-первых, это сразу бросающиеся в глаза два съёмных крепления под 2,5 – дюймовых SSD (тем самым было увеличено число посадочных мест под HDD/SDD с 8 в корзине до 10). Они представляют из себя металлические пластины с отверстиями в углах под винты для закрепления к ним накопителя. Сама пластина загнута по бокам, что создаёт воздушный зазор «плюс 30 очков Гриффиндору! Простите не удержался» между накопителем и стенкой, на которой будет трудиться системная плата. Более того, на самой стенке штамповкой выдавлено место, в котором будут крепиться наши SDD, что увеличило воздушный зазор и удобство работы. С правой стороны крепление заканчивается двумя лепестками, которые вставляются в специальные прорези в стенке, а с левой стороны – лепестком с отверстием под винт. Таким образом были достигнуто: удобство работа с накопителями, элементарнейший демонтаж (замена) накопителя, свободны доступ к накопителю.

Во-вторых, это три «простых, но удобных» крепления на липучках кабелей. Что ту скажешь: это удобно, это красиво, это «скажем паутине проводов: не в этот раз!», это спасибо. К слову, эти крепления находятся на одной линии с вышеупомянутой угловой стойкой с отверстия для вывода кабелей внутрь корпуса, а значит те провода, что собираются внутрь корпуса, будут уходить непосредственно из основного жгута, без ответвлений в стороны.

Тестирование

С осмотром корпуса закончили. Можно заняться тестами. Для проверки я использовал следующую систему:

• CPU: Intel(R) Core(TM) i7-3820, 3.60 GHz, 4 Cores, Sandy Bridge – E, SSE4.2 с частотой шины 100 MHz;
• Мат. плата: ASUSTeK COMPUTER INC.: P9X79 PRO;
• GPU: AMD Radeon HD 7800 Series;
• OS: Windows 7 x64 build 7601;
• HDD: WD1002FAEX-00Z3A (1000 GB).

Тесты проводились сперва в одном из корпусов фирмы ZALMAN с тремя куллерами, затем система собиралась просто на рабочем столе и только после этого – в корпусе R5 компании Fractal Design (с двумя заводскими куллерами). Тесты проводились на CPU, GPU и HDD и ниже я привожу соответствующие результаты.

CPU

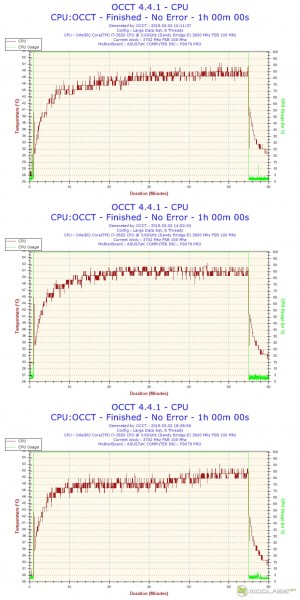

Для проверку CPU я использовал программу OCCT. Результаты тестирования для стороннего корпуса (ZALMAN), без корпуса (охлаждения) и башни R5 соответственно (сверху вниз) представлены ниже.

GPU

Для проверки GPU я использовал программу FurMark. В режиме Benchmark + Fullscreen без сглаживания и с сглаживанием (8X MSAA) соответственно в корпусе R5 получил следующие результаты:

В корпусе R5 С 33⁰ С до 69⁰ С GPU с сглаживанием (8X MSAA) прогрелась за 400.9974 секунд. Без корпуса GPU «прошла этот путь» за 319.1400 секунд. Ниже представлено графическое отображение результатов тестирования GPU.

HDD

Для проверки HDD я использовал программу HD Tune Pro. Результаты тестирования системы отличаются крайне незначительно (при не долгосрочных тестах) и колебания температуры составляет +- 1⁰ С.

Вывод

В заключении постараюсь быть кратким. Шведская компания Fractal Design выпустила в свет очень и очень достойный продукт. Не берусь судить о «лучшем из лучших», однако Define R5 – серьёзный конкурент на современном рынке корпусов, который нельзя оставить без внимания. Качественная сборка, плавные грани, множество приятных мелочей, а также широкие возможности эргономики внутреннего пространства башни с лихвой перекрывают те незначительные недостатки, что мне удалось найти. Довольно массивный нордический друг показал неплохие (при закрытых верхней и боковой крышках и лишь двумя заводскими куллерами) результаты тестирования системы и заслужил, по моему мнению, твёрдую пятёрку.
