Недавно мы знакомились с вариацией AMD Radeon RX 570 от компании Sapphire. Сегодня к нам на тестирование прибыл другой экземпляр, AORUS Radeon RX 570 4G от компании GIGABYTE, полная маркировка GV-RX570AORUS-4GD. Лично я еще не знакомился с видеокартами серии AORUS, поэтому мне будет вдвойне интереснее рассмотреть новинку. Во-первых, узнать какие подходы закладывает производитель в модели AORUS, во вторых изучить возможности данного экземпляра.



Карта прибыла к нам в режиме тестового семпла, но согласно сайту производителя, в комплекте пользователь может найти диск с драйверами, несколько бумажных инструкций и кембрик линейки AORUS.

Внешний осмотр

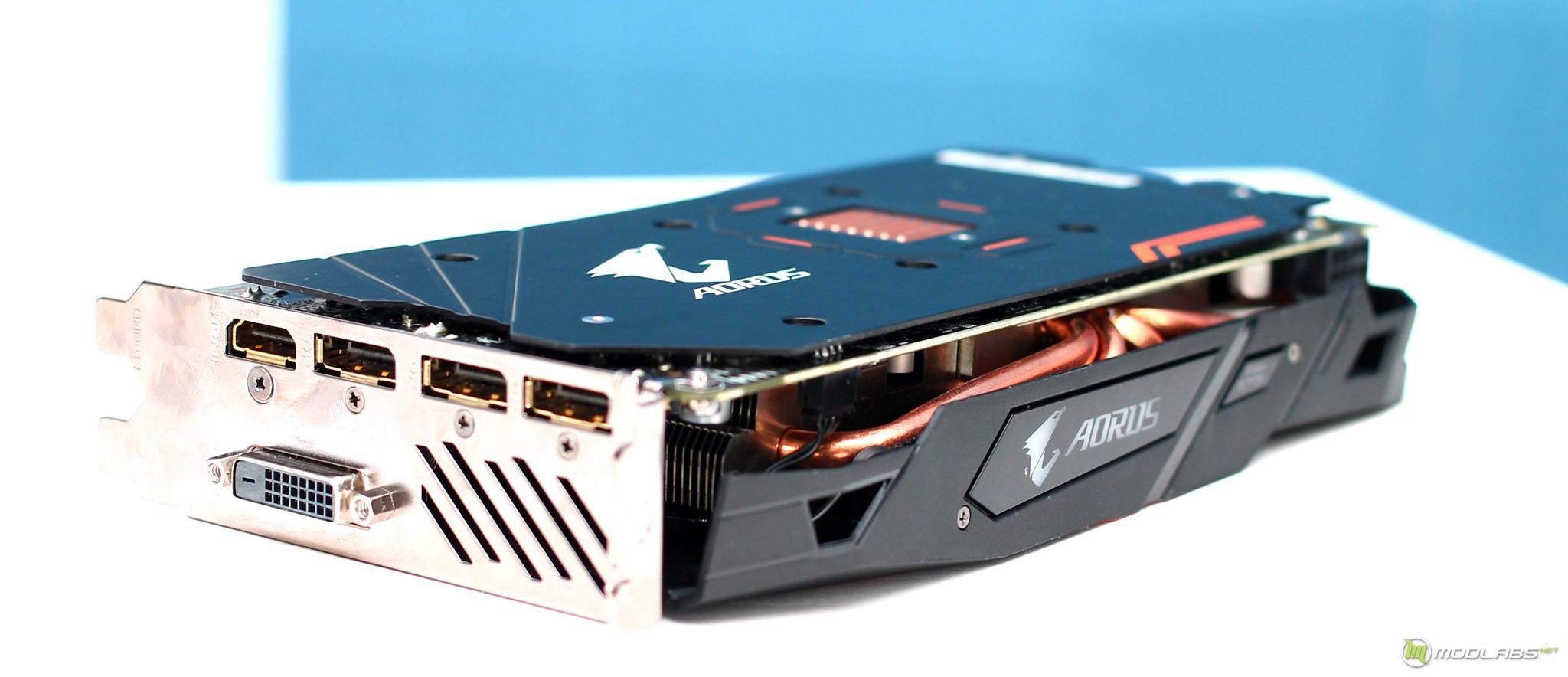

На первый взгляд система охлаждения GIGABYTE AORUS Radeon RX 570 4G выглядит очень сдержанно. Она занимает два стандартных слота расширения, длина карты составляет 232 миллиметра.

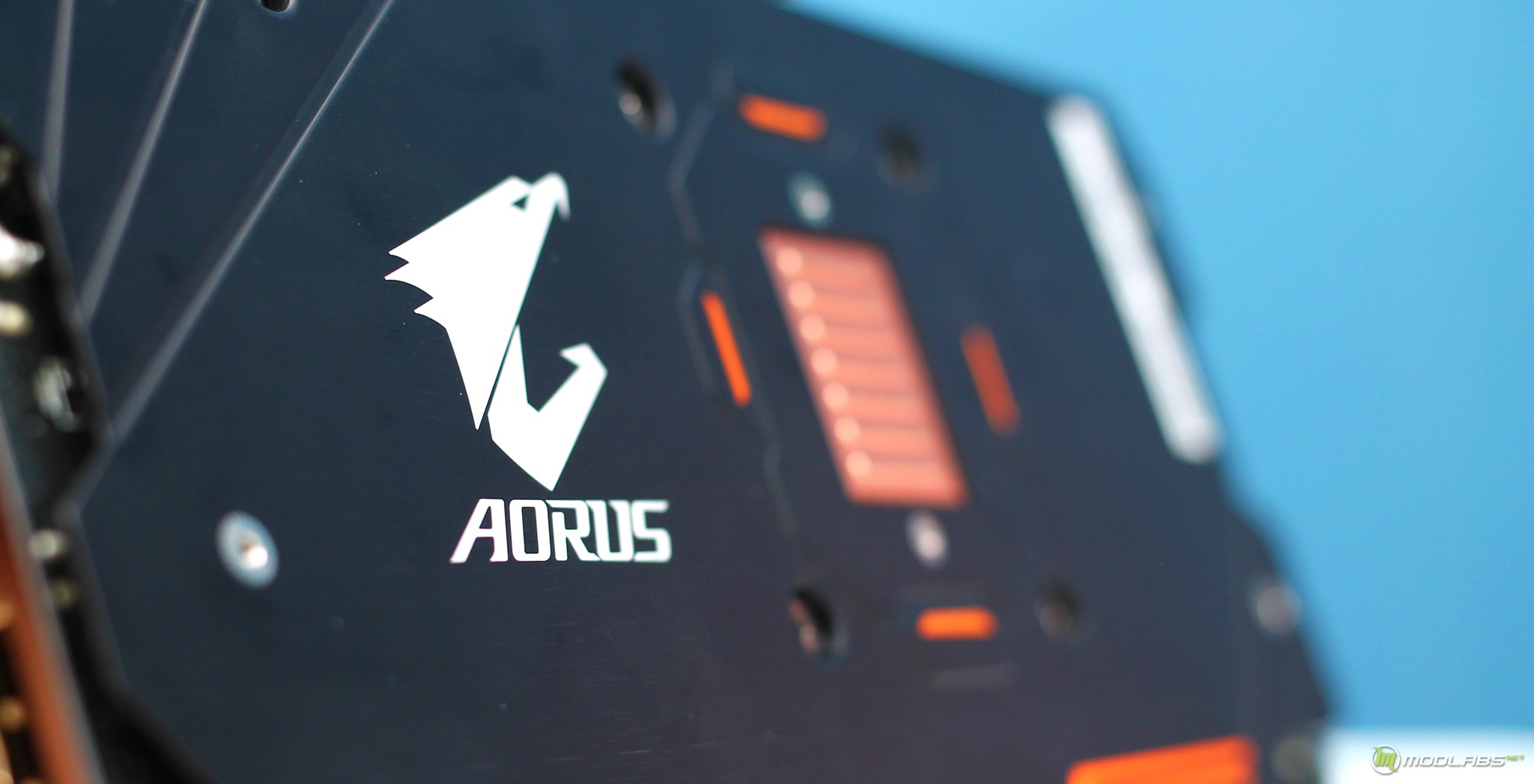

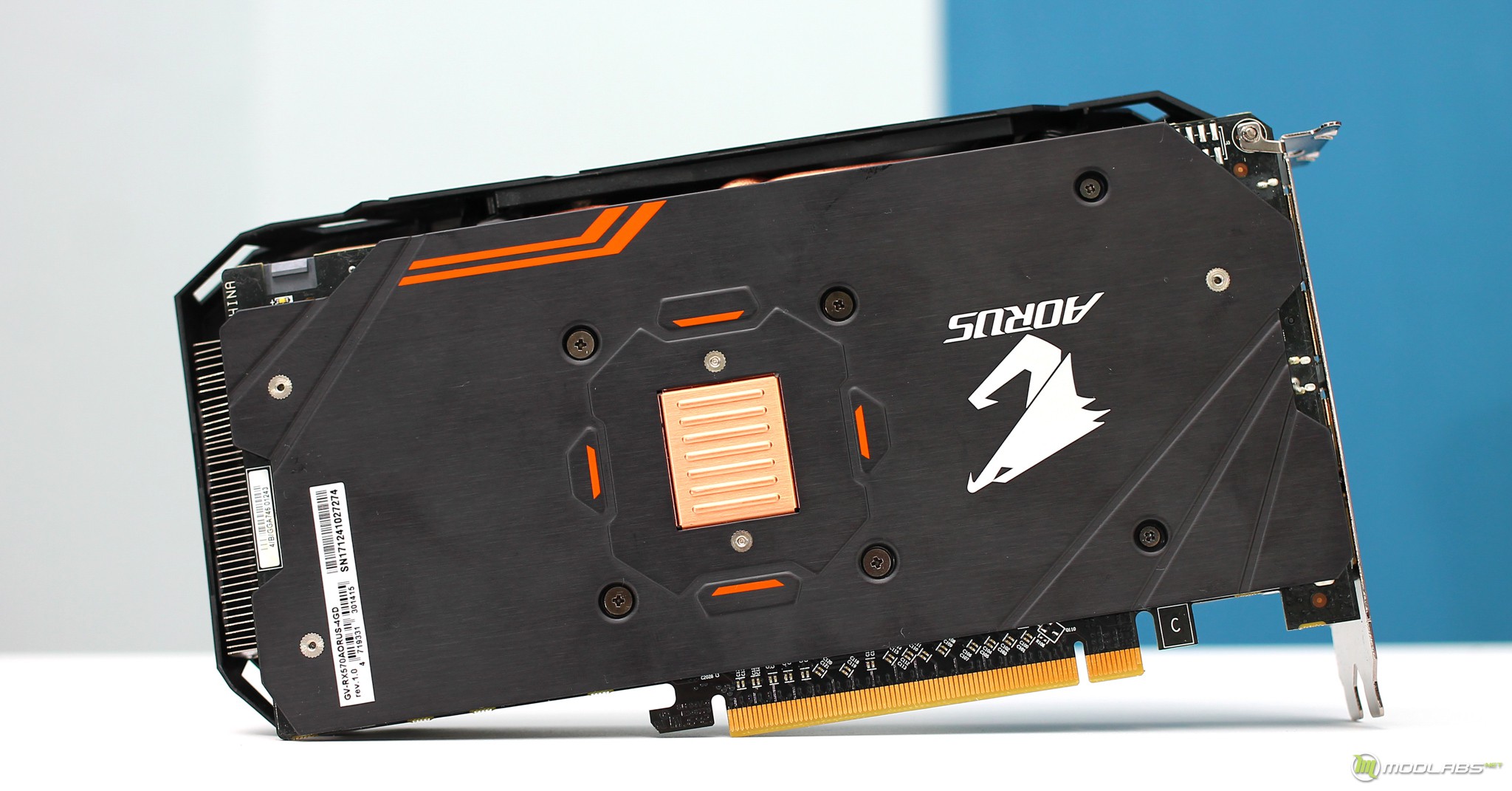

С обратной стороны вся печатная плата прикрыта металлическим бекплейтом, из визуальных аспектов на нем есть логотип серии. Но основной фишкой можно назвать медную вставку по типу радиатора над областью графического ядра, что это такое разберемся далее.

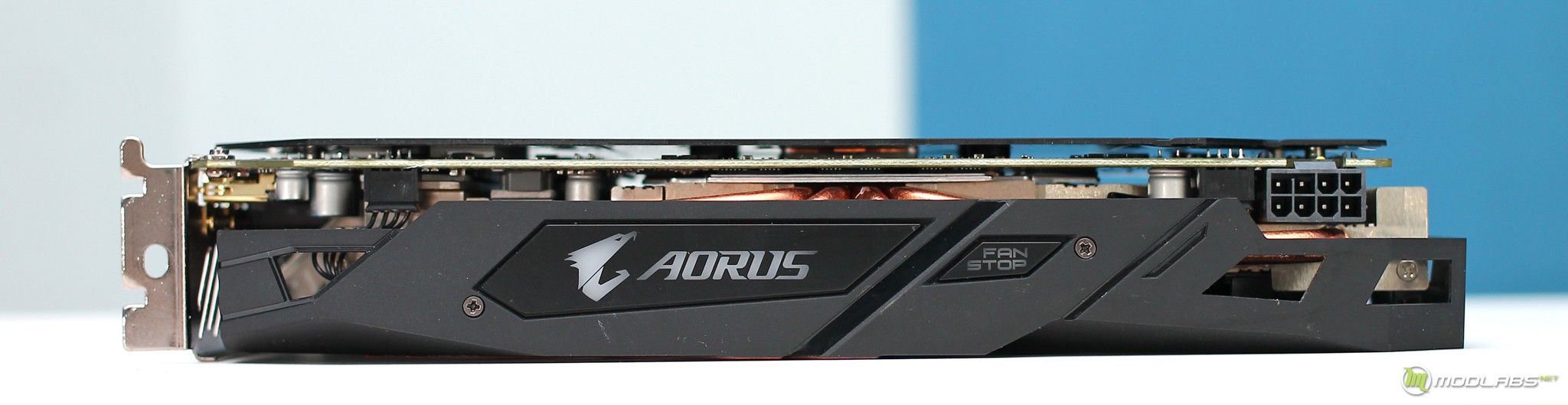

На торцевой стороне карты есть зона с RGB-подсветкой в виде логотипа серии AORUS. Рядом с ней расположен небольшой индикатор “FAN STOP”. В момент простоя или легких 2D режимов вентиляторы карты останавливаются, индикатор отражает этот момент.

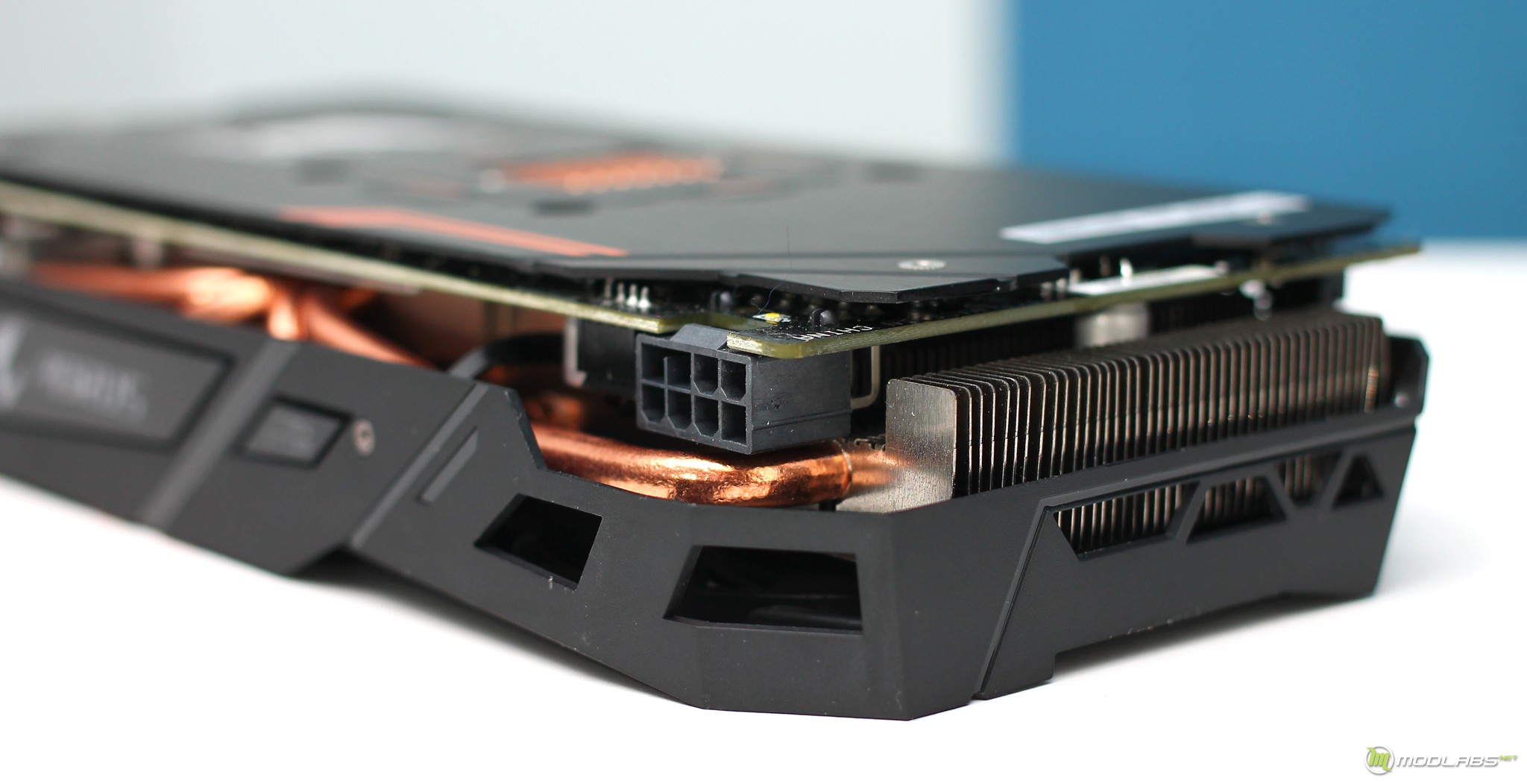

Для подачи дополнительного питания распаян один 8-pin разъем PCI-E.

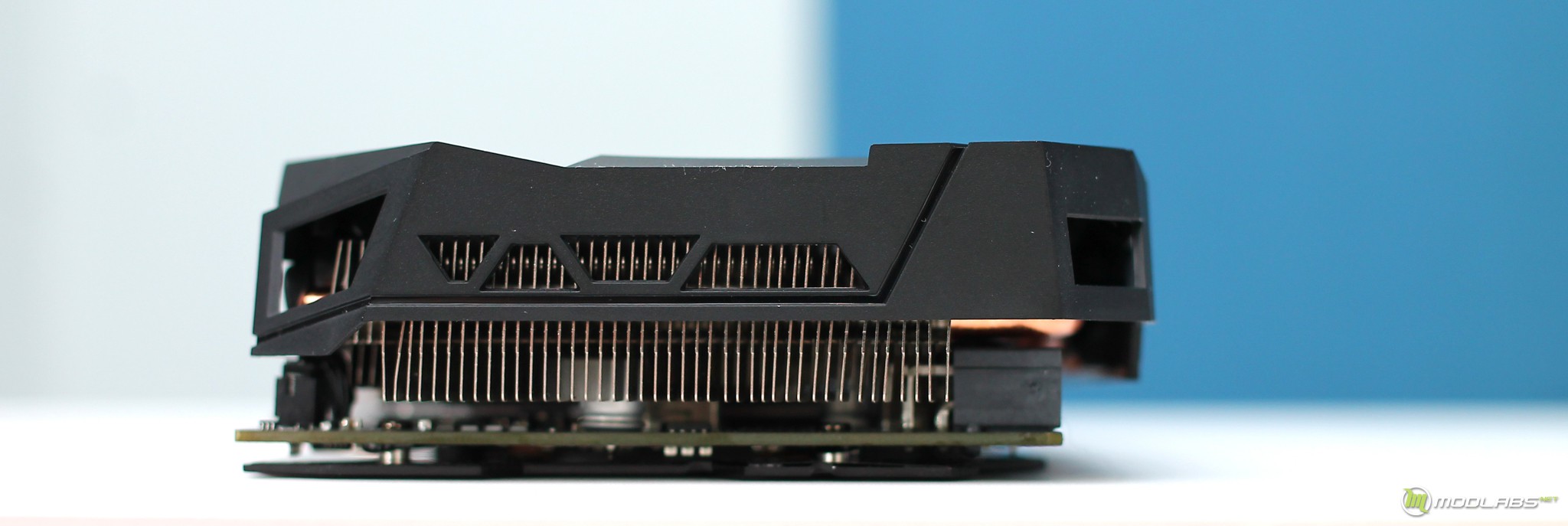

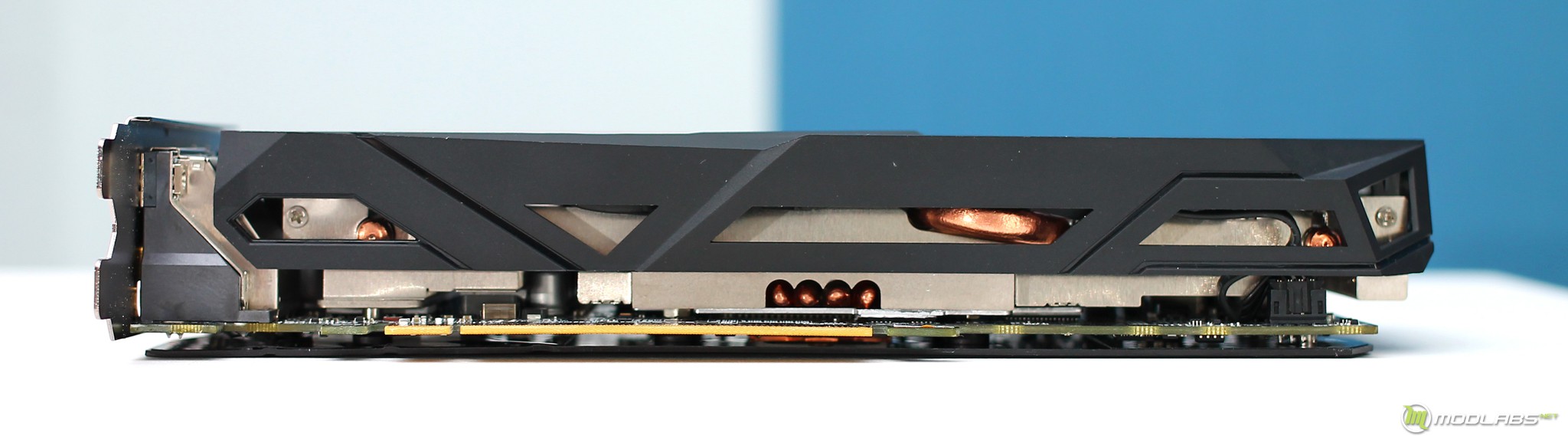

Кожух системы охлаждения участвует в формировании воздушного потока, при этом полного перекрытия радиатора не наблюдается - это хорошо.

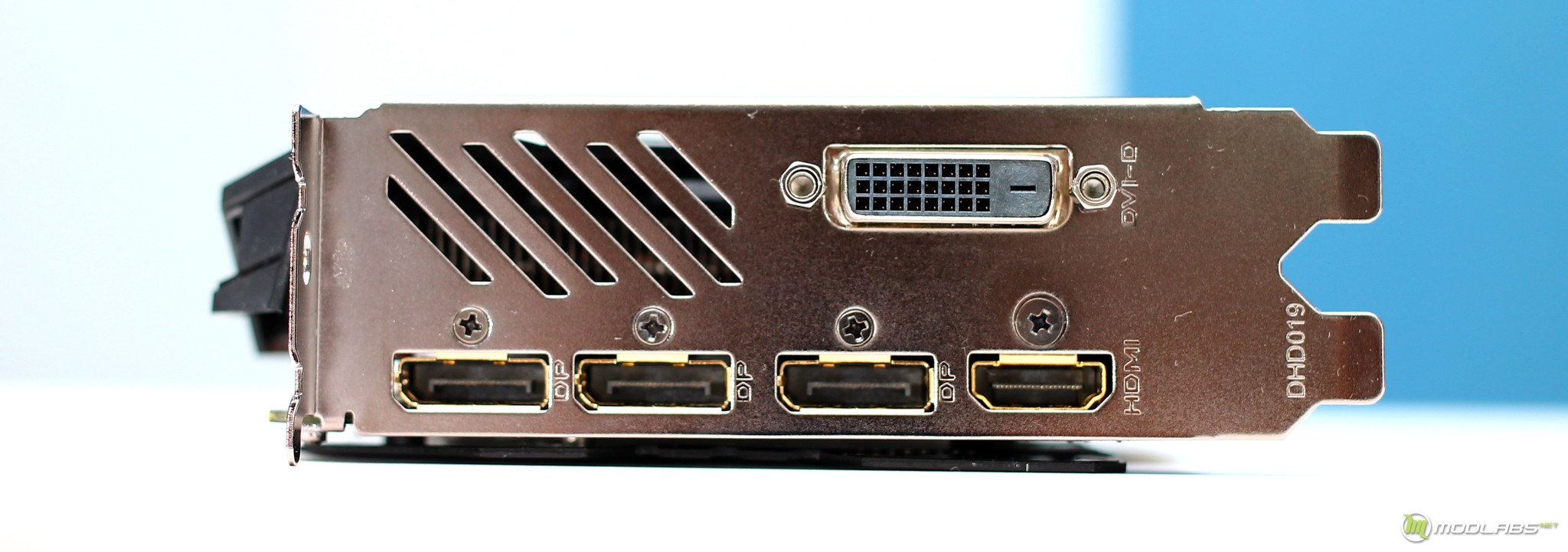

Для вывода изображения предусмотрены следующие разъемы: по одному DVI-D и HDMI 2.0, три Display Port 1.4.

Система охлаждения

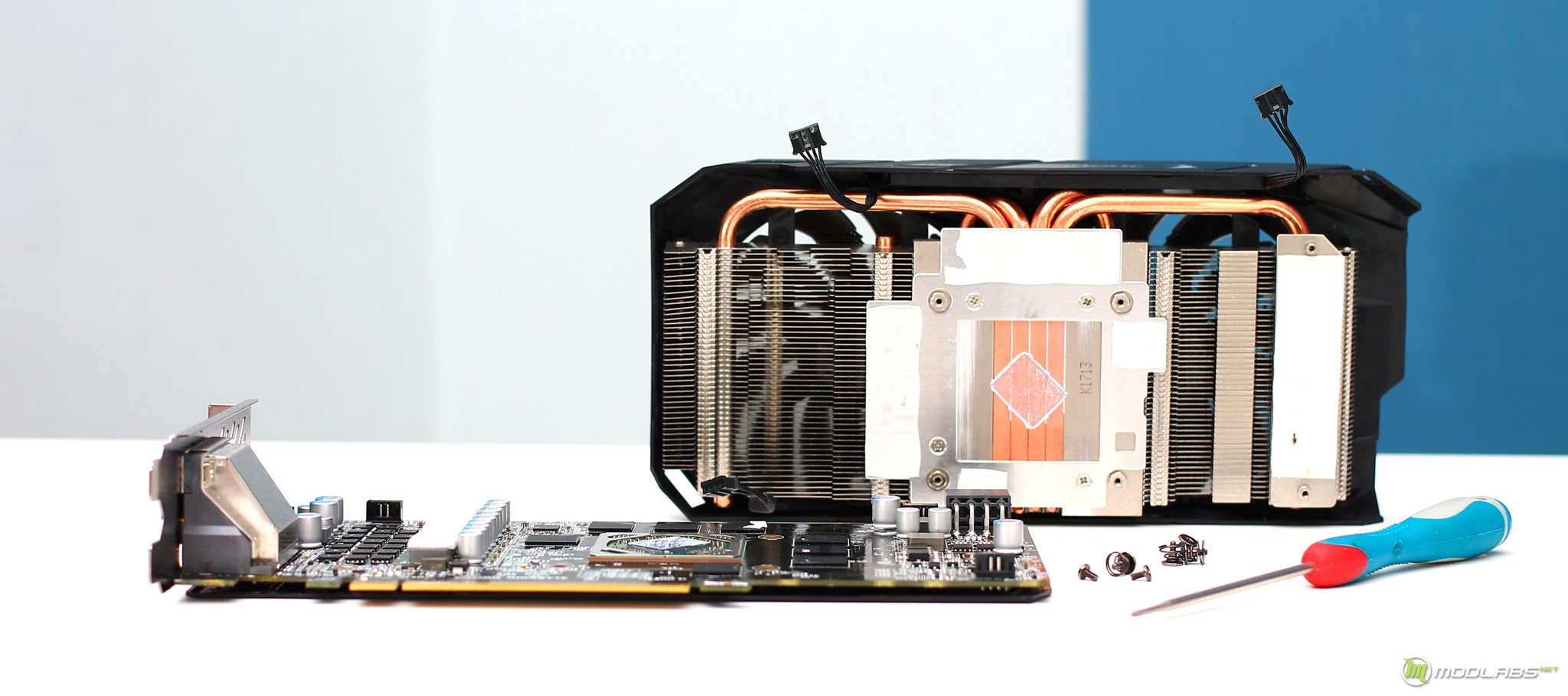

Система охлаждения носит название WINDFORCE 2X, она крепиться к печатной плате в области графического ядра с помощью четырех подпружиненных болтов.

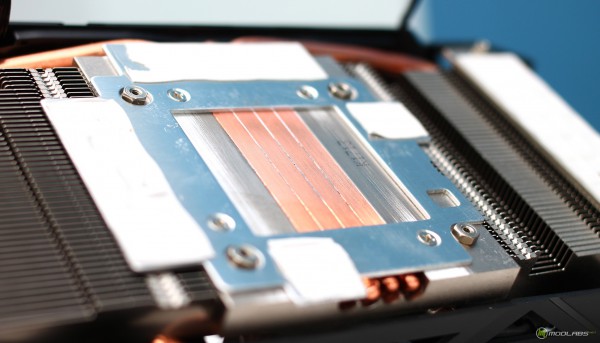

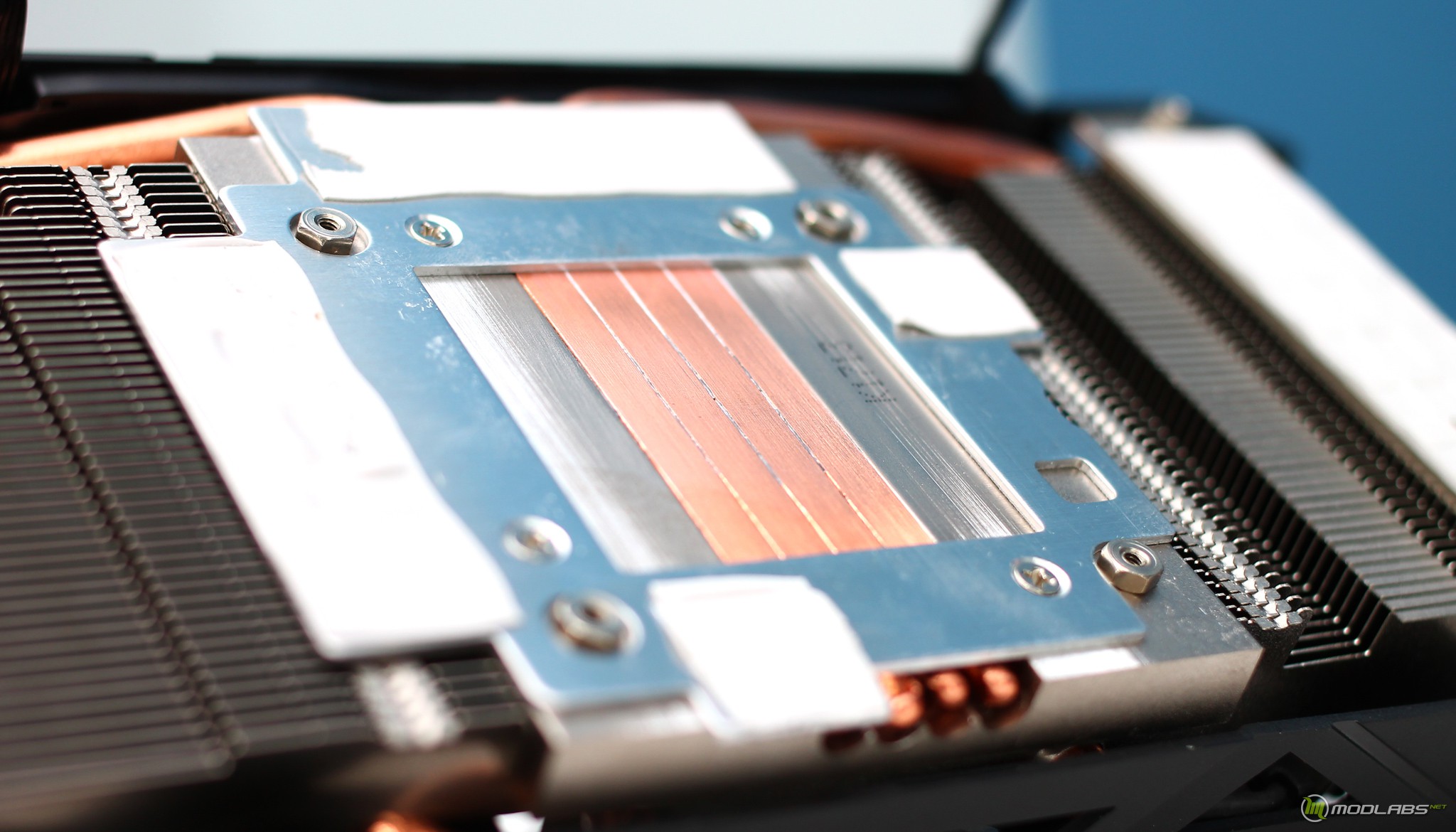

Основной радиатор используется для охлаждения графического ядра, чипов видеопамяти и элементов системы питания. В области ядра применена технология прямого контакта тепловых трубок. Обработка основания достаточная, но не идеальная, есть канавки в районе соединения тепловых трубок.

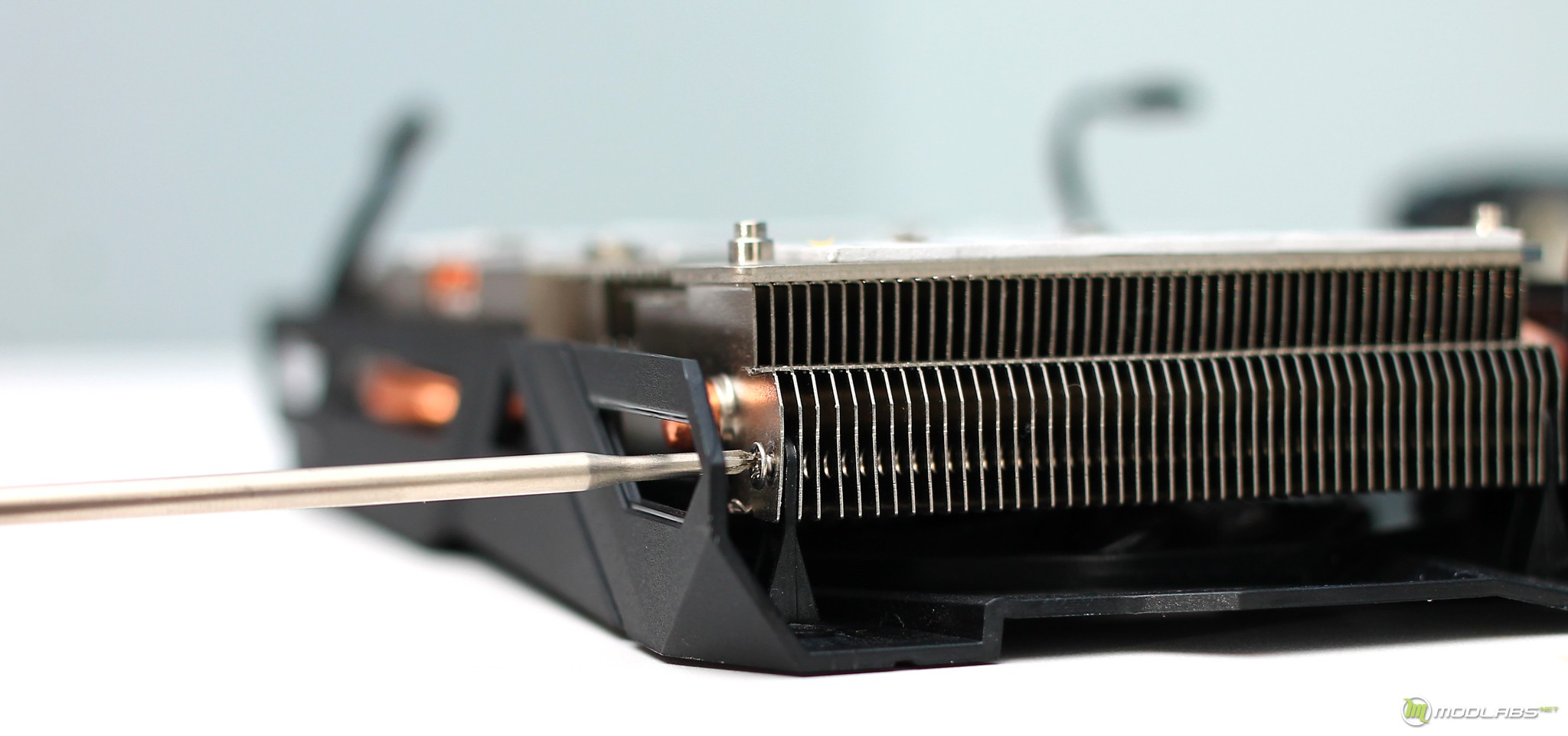

Вся система охлаждения состоит из радиатора, кожуха и пары вентиляторов. Кожух крепится к радиатору с помощью четырех болтов. В целом его можно снять для чистки без полной разборки видеокарты, порой это бывает удобно.

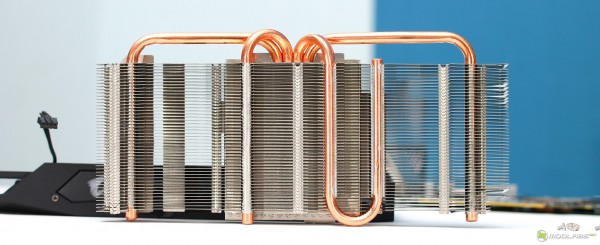

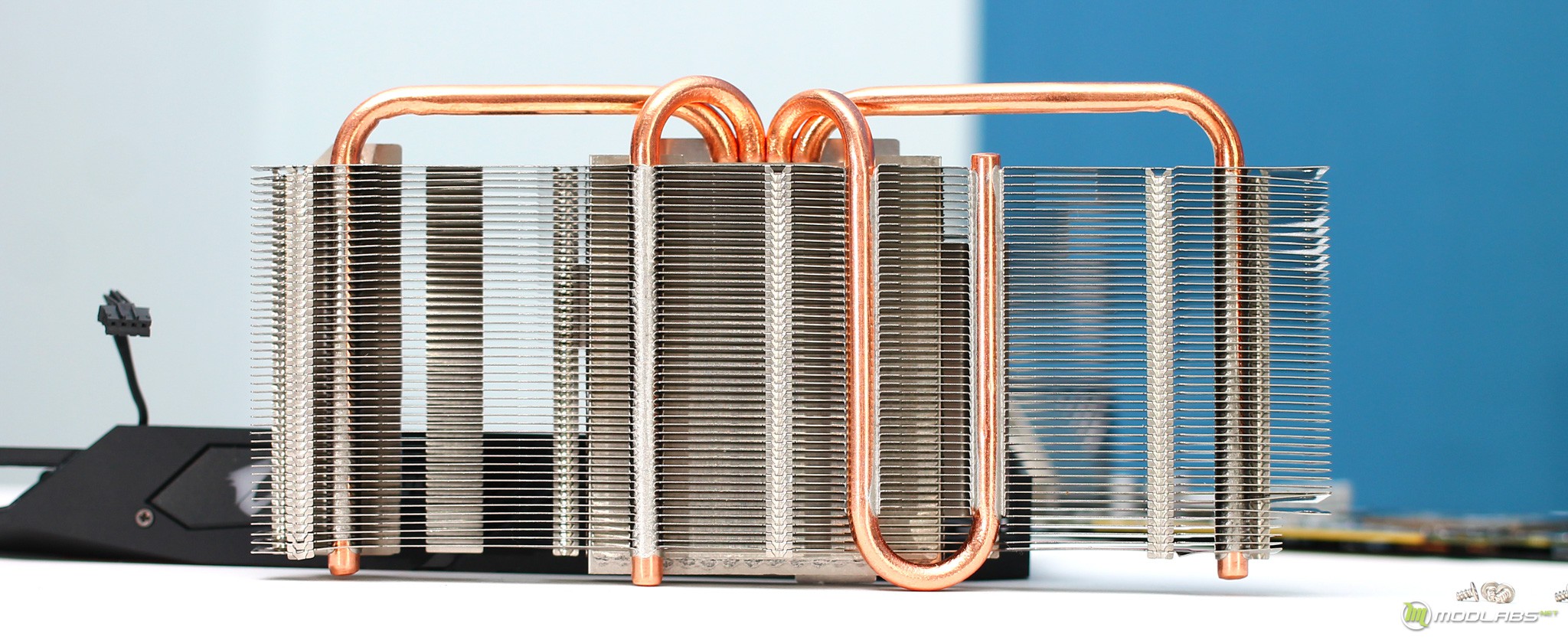

В основе радиатора лежит алюминиевая база, она отвечает за охлаждение чипов видеопамяти. Четыре тепловых трубки отводят тепло от графического ядра к рассеивающим ребрам, которые расположены параллельно длинному ребру печатной платы.

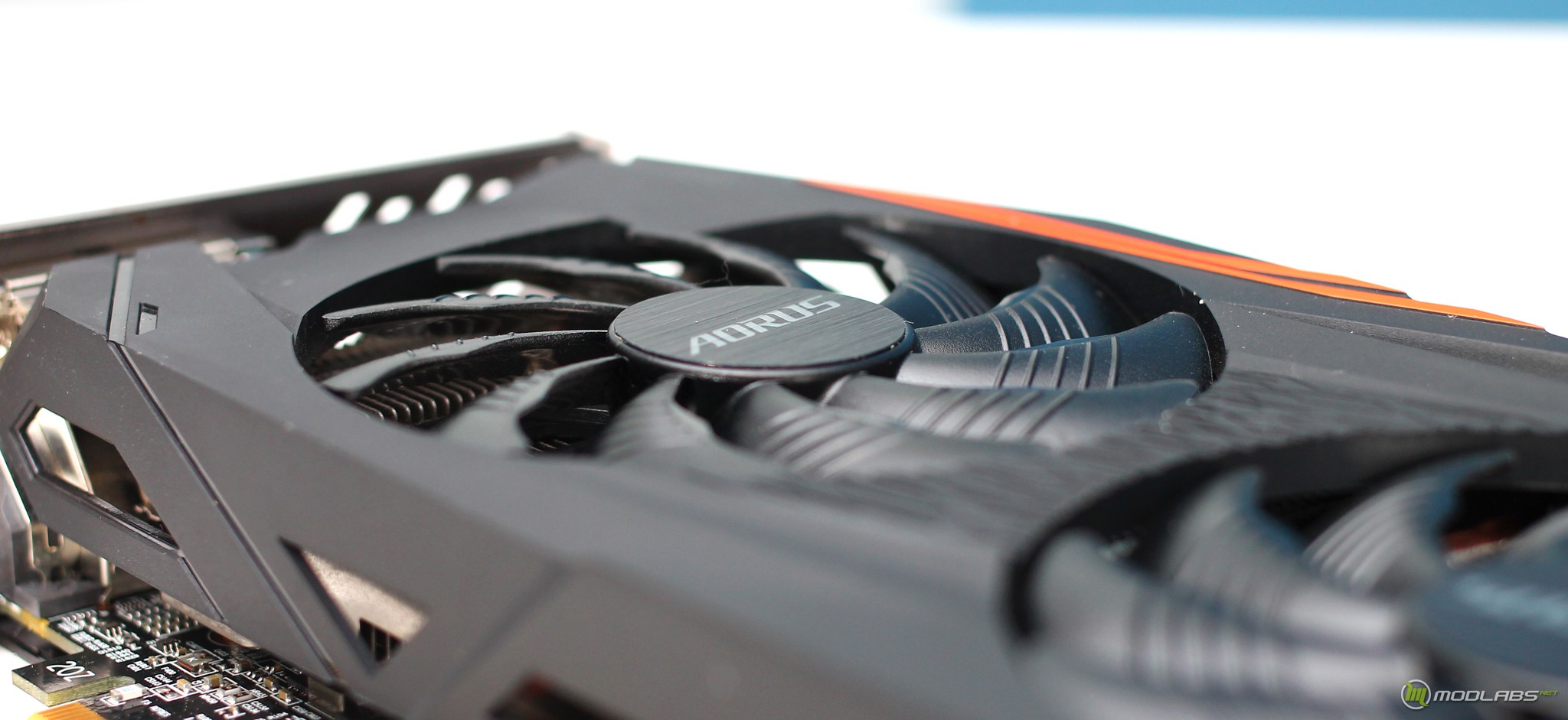

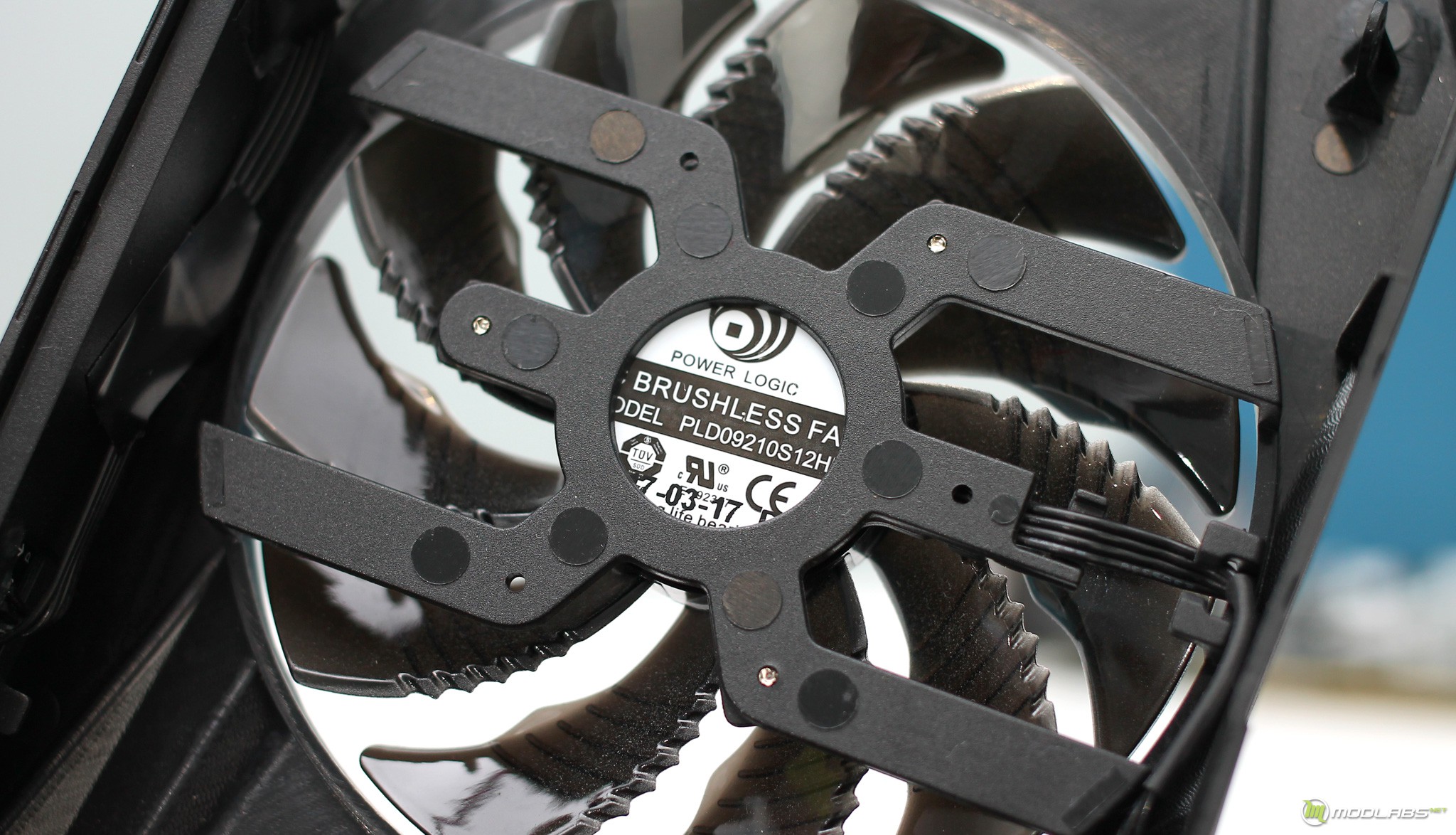

Для отвода тепла от радиатора используется пара 90 мм кулеров. Их крыльчатка примечательна агрессивной формой, по терминологии производителя технология Blade Fan Design. Очень интересно, но вентиляторы вращаются в различные стороны, что должно улучшить конвекцию воздуха в области установки видеокарты. Маркировка вентиляторов PLD09210S12HH.

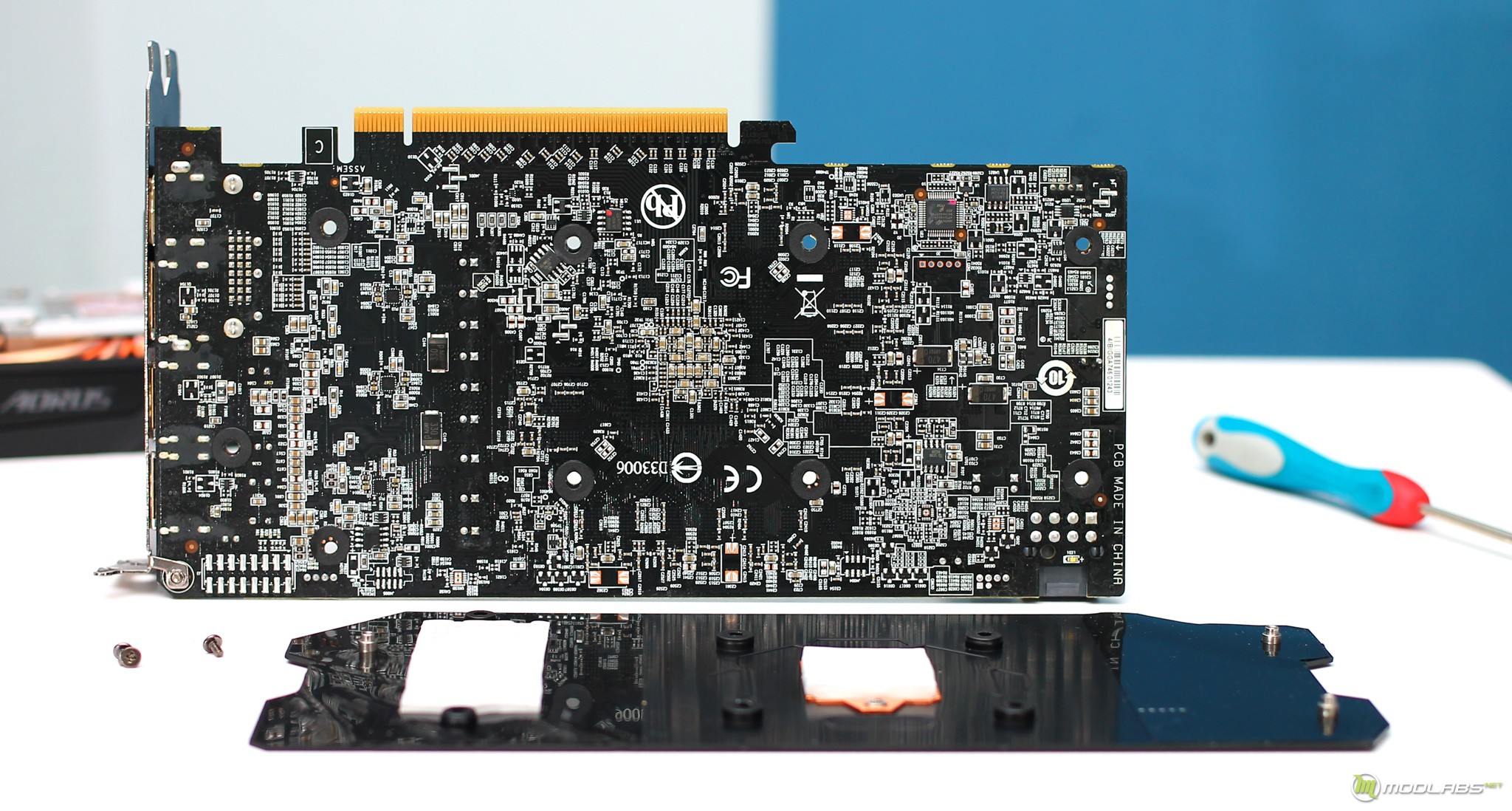

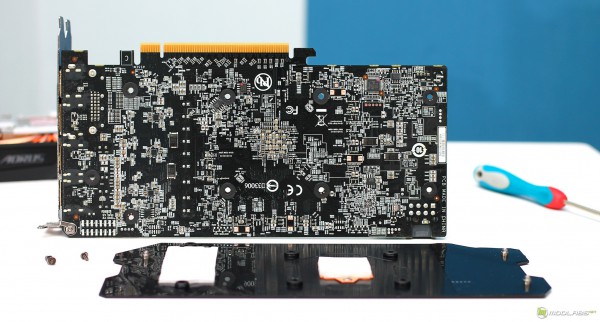

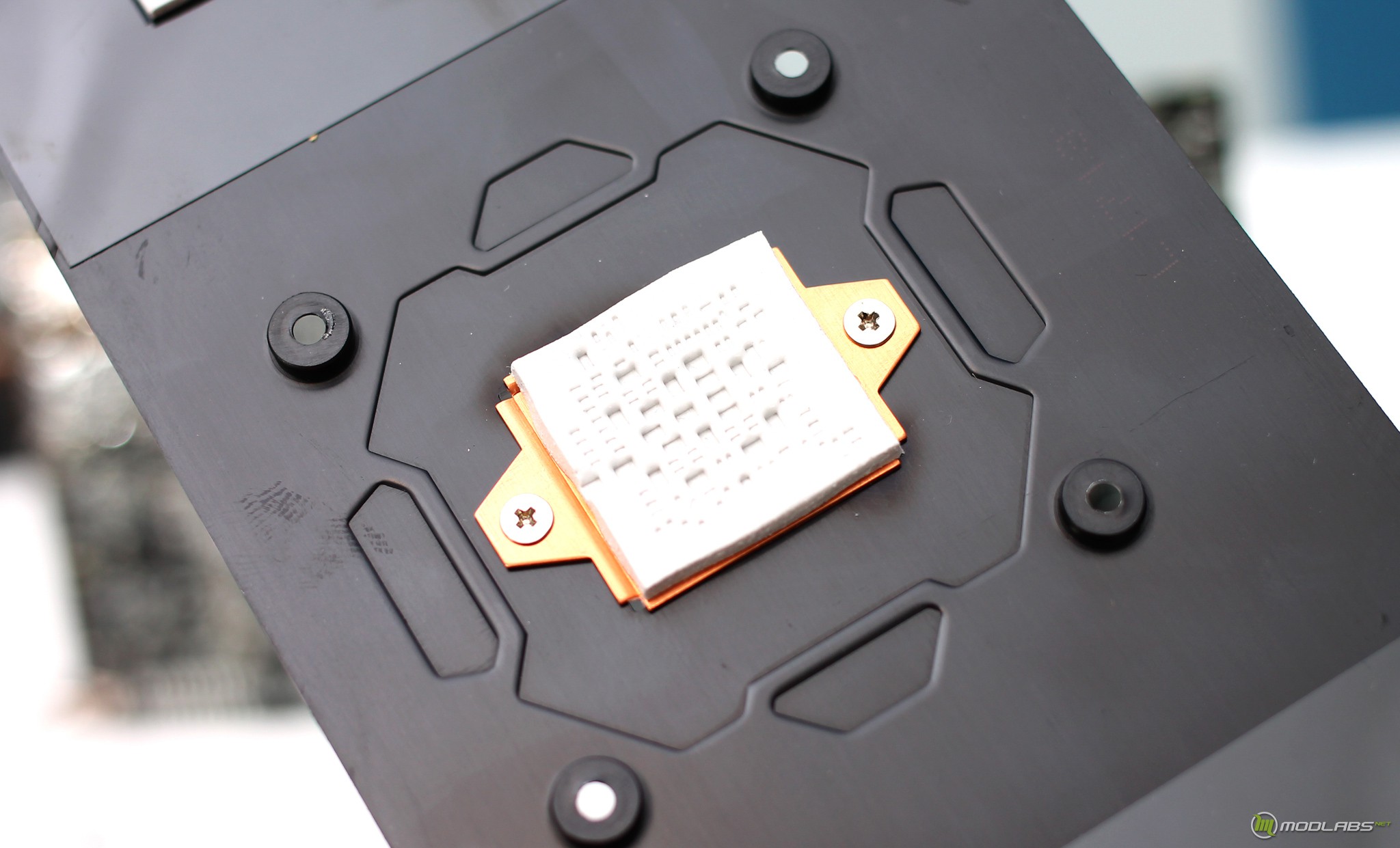

Бэкплейт крепится к плате с помощью тройки небольших болтов. Он участвует в охлаждении печатной платы в области системы питания, а также контактирует с областью графического ядра. Как по мне, медный сердечник не обладает большой массой и посредственно влияет на итоговую температуру ядра :).

Печатная плата

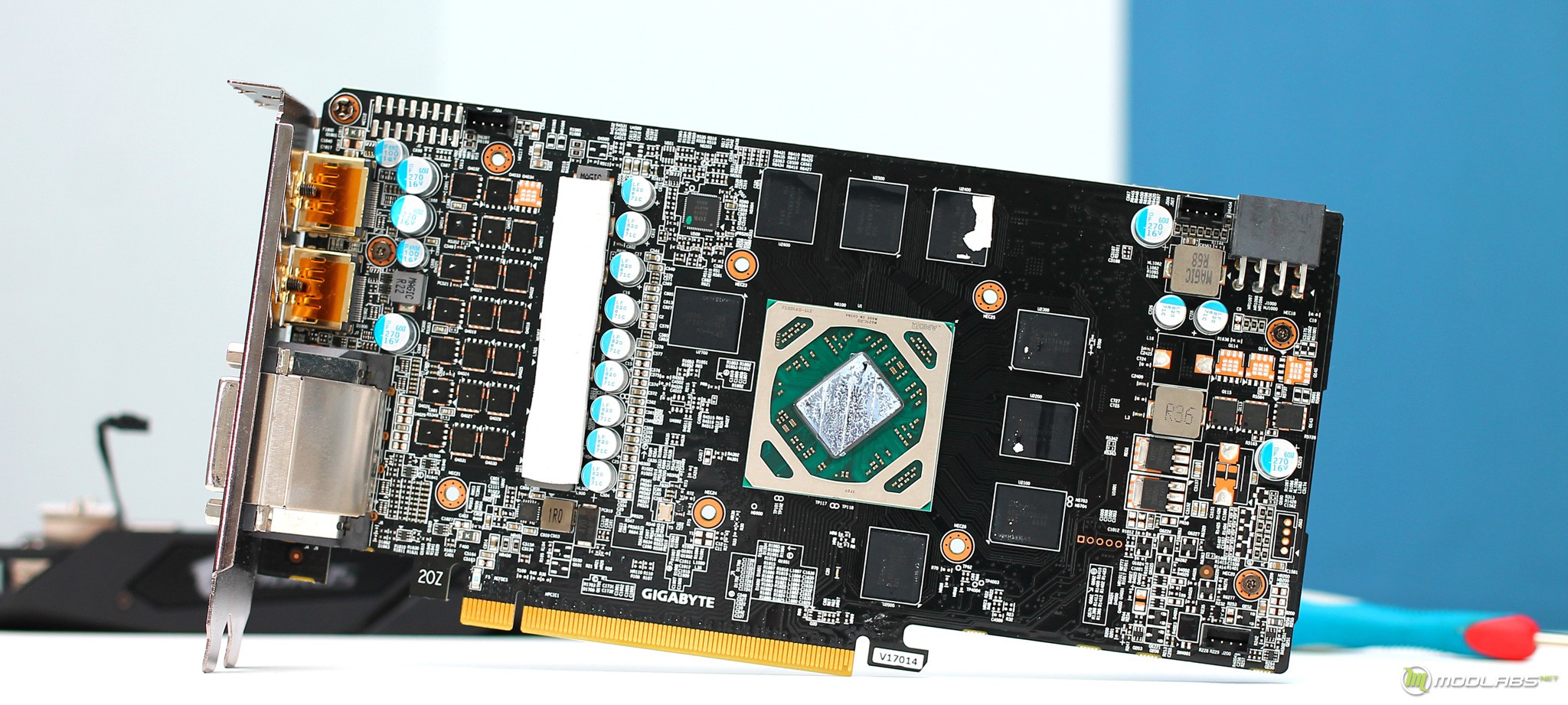

AORUS Radeon RX 570 4G основана на печатной плате от производителя.

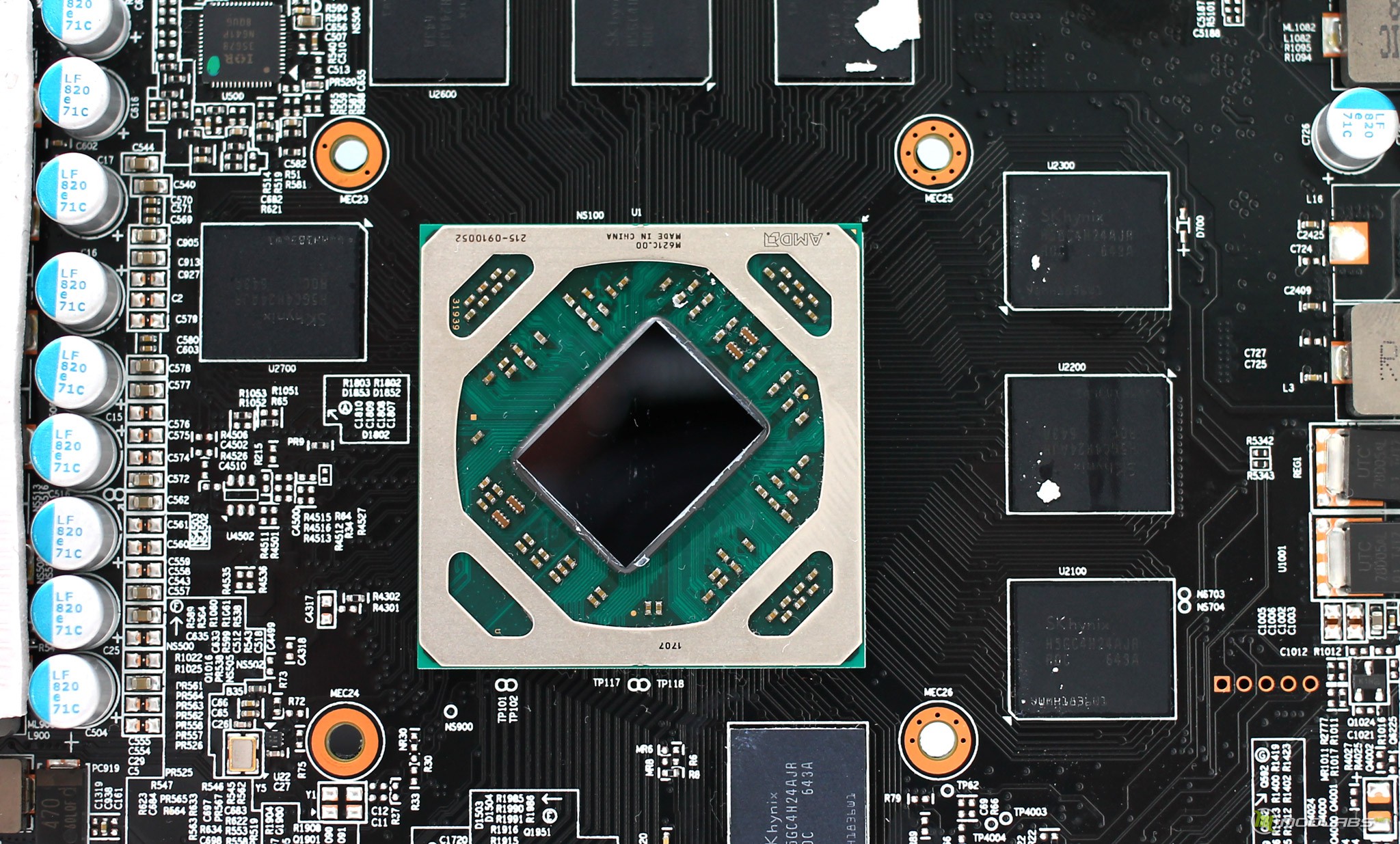

Графический чип Polaris 20 XL располагает защитной рамкой, что позволяет защитить его от сколов при экспериментах с системой охлаждения или простом обслуживании.

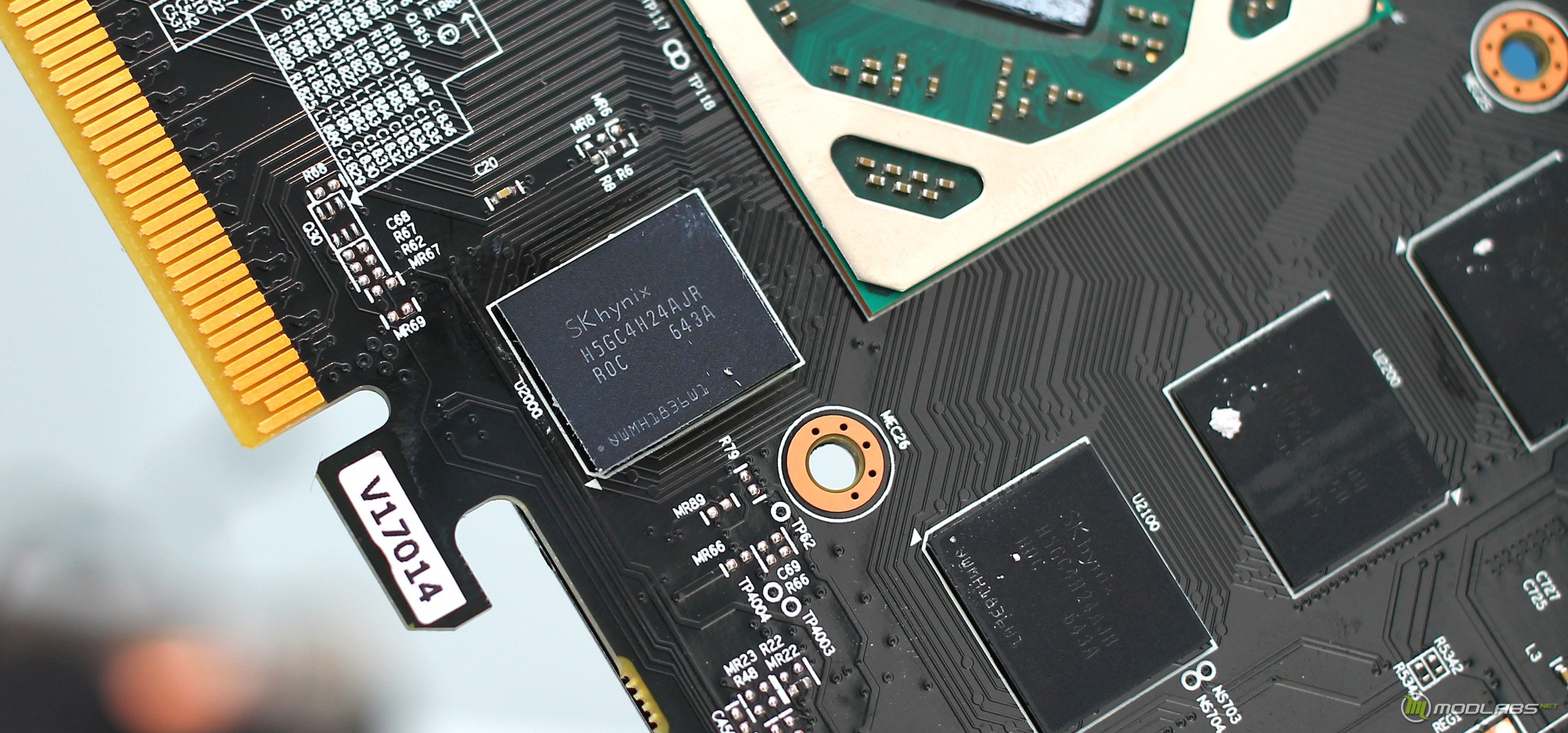

Для набора общего объема видеопамяти в нашем экземпляре используется восемь чипов H5GC4H24AJR от SK Hynix.

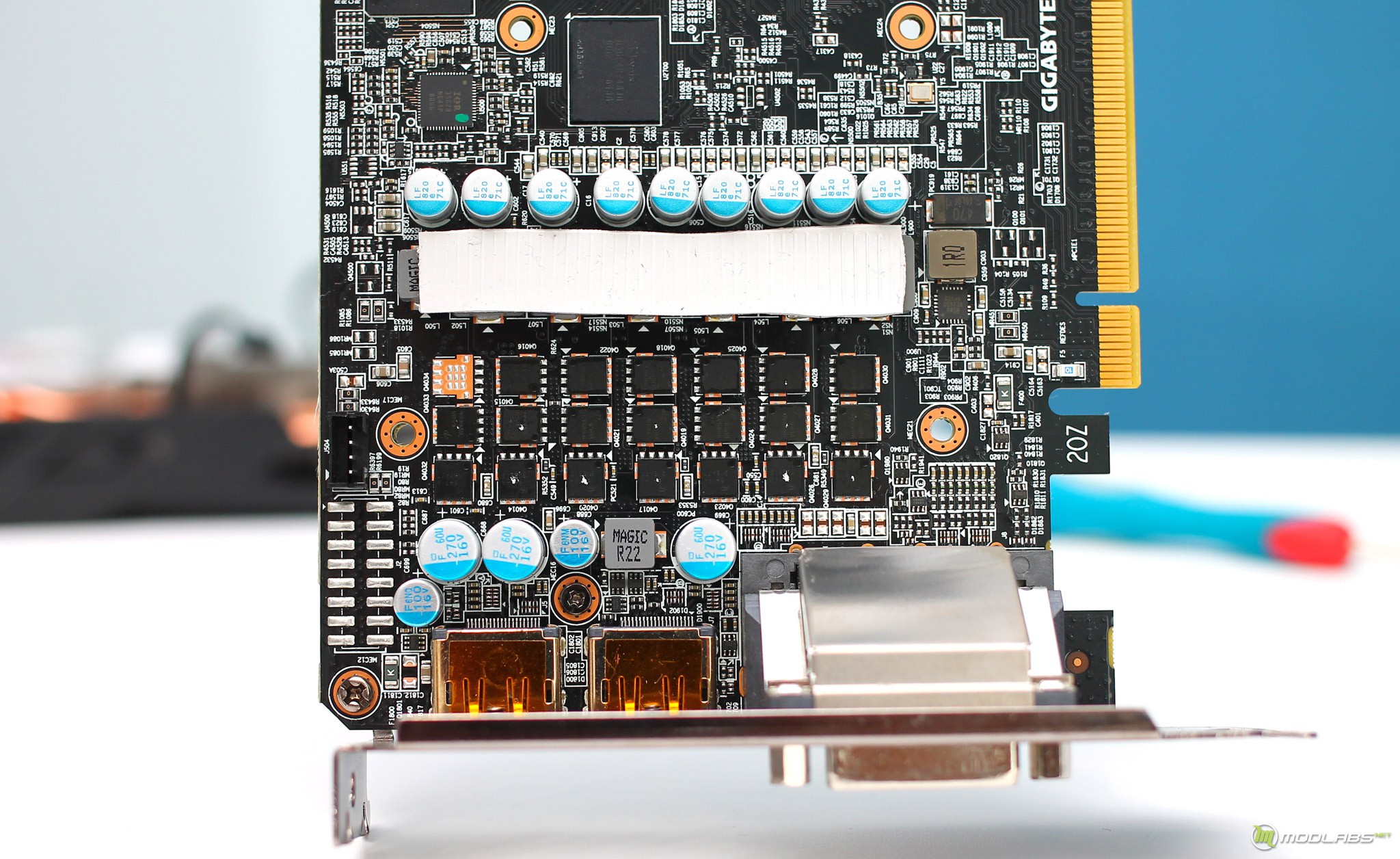

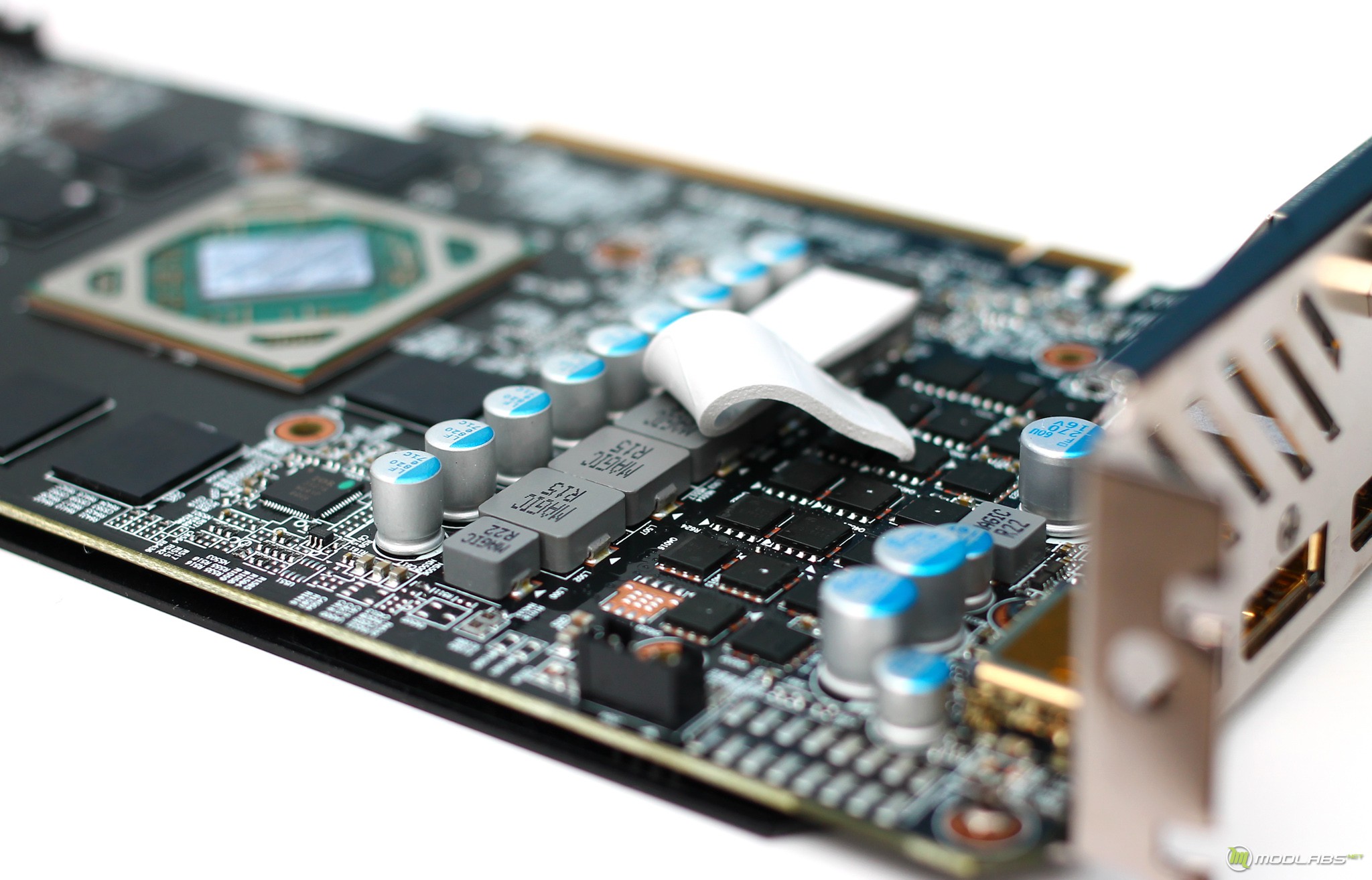

Система питания расположена в “носовой” части печатной платы. Здесь есть шесть фаз для графического ядра и одна для памяти, все они находятся под управлением ШИМ-контроллера IR 3567B от компании International Rectifier.

Примечательно что с помощью термопрокладок охлаждаются не только мосфеты системы питания, но и катушки.

РЕЖИМЫ РАБОТЫ

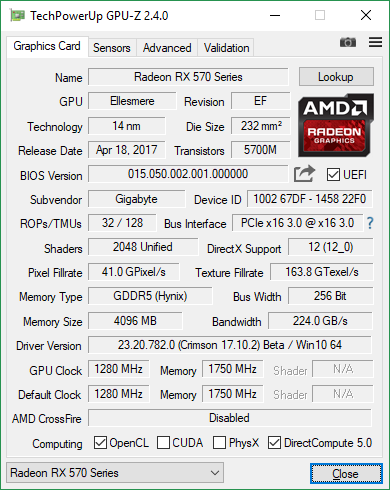

Графический чип Polaris 20 XL установленный в Radeon RX 570 имеет на своем борту 2048 потоковых процессора, 128 текстурных блоков и 32 блоков растеризации. В целом Radeon RX 570 может поставляться в двух вариантах с памятью 4 или 8 Гбайт. Однако, в модельном ряду AORUS есть варианты только на 4 Гб. Графическое ядро нашего экземпляра по умолчанию работает на частоте до 1280 МГц, а видеопамять на 1750 МГц.

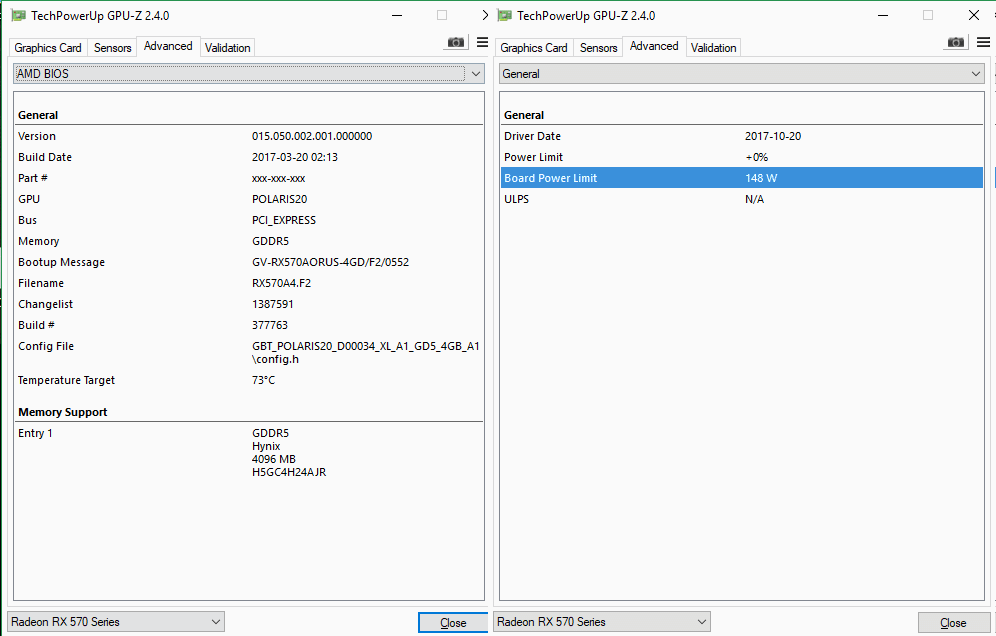

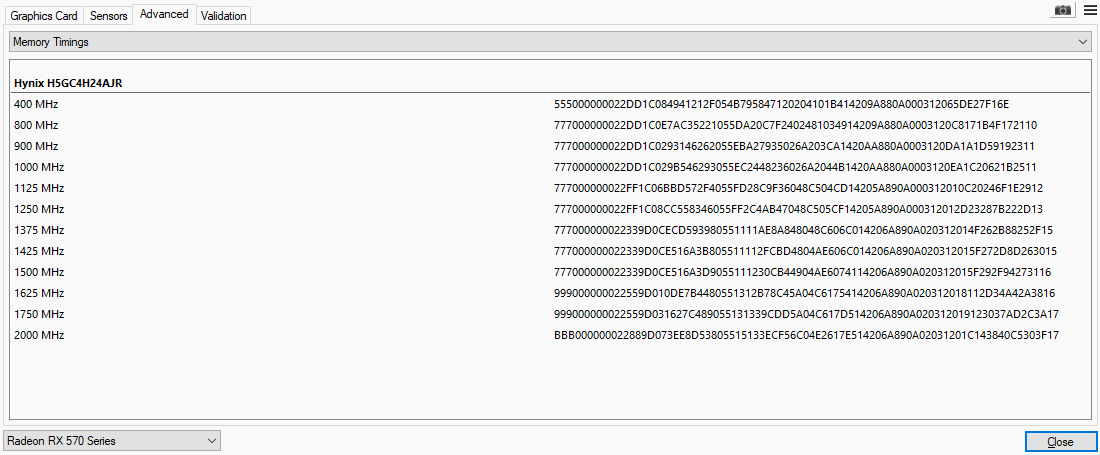

В карту заложен Power Limit в 148W, с возможностью его увеличения до 50%, на скриншотах ниже также представлены штатные тайминги видеопамяти.

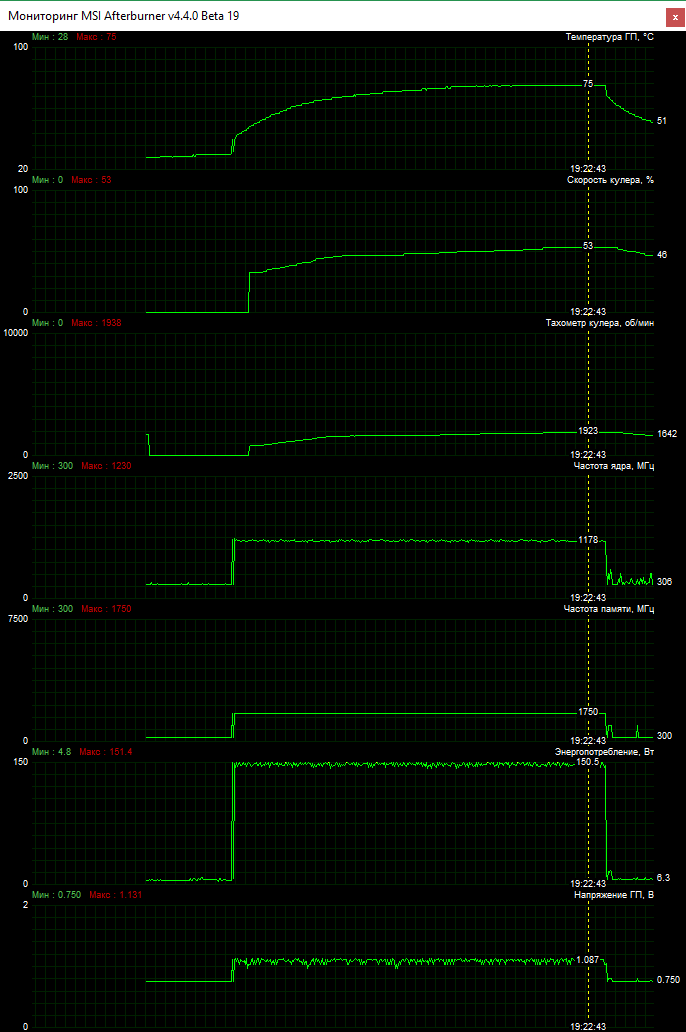

Как и всегда, мы начали тестирование с изучения температурных показателей, в игровых приложениях максимальная температура графического достигла 75°C, при этом обороты кулера находились на отметках в районе всего 53% от максимальных. Частота графического ядра в среднем находилась на отметке 1178 МГц. В режиме простоя вентиляторы карты полностью останавливались.

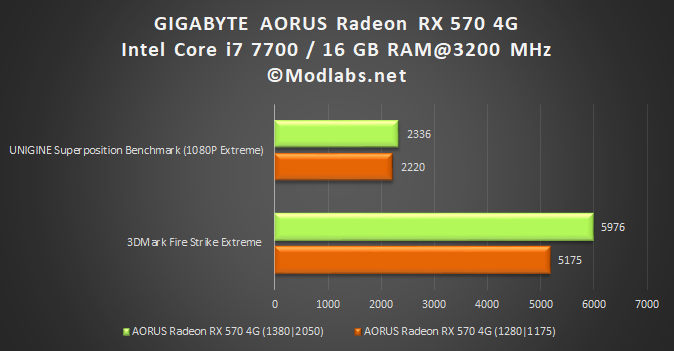

После тестирования в штатных режимах, мы решили разогнать подопытную. Для этого использовалась утилита MSI Afterburner, обороты вентилятора были оставлены в автоматическом режиме, значение Power Limit установлено в положении +40%, а напряжение было поднято до +37mV. В результате, частота графического ядра достигла 1380 Мгц , а память преодолела планку в 2050 Мгц. По результатам разгона в игровых приложениях мы получили прибавку порядка 10%.

РЕЗЮМЕ ПО ОПЫТУ ИСПОЛЬЗОВАНИЯ

На момент публикации материала, GIGABYTE AORUS Radeon RX 570 4G можно было найти в столичной рознице примерно за 23500 рублей. При этом стоимость аналогичных Radeon RX 570 находилась в этих же ценовых диапазонах. Разница в цене наблюдалась из-за ценовых политик магазинов, нежели из-за различий в реализации той или иной карты.

Если подытожить результат по GIGABYTE AORUS Radeon RX 570 4G, то вариация AORUS может похвастаться усиленной системой питания, продуманной системой охлаждения и группой визуальных аспектов: сдержанный дизайн, подсветка логотипа с возможностью настройки режима индикации.

В плюсах системы охлаждения режим полной остановки вентиляторов, карта будет бесшумна в режиме простоя, и в целом обеспечение работы в адекватных шумовых и температурных режимах. Разогнать карту тоже можно, лимит по напряжению и тепловому пакету особо не ограничен, запас по охлаждению тоже имеется. В общем, вариант можно назвать сбалансированным середнячком без феноменальных пунктов, которые как правило находят отражение в итоговой цене.
